电子齿轮比计算公式

电子齿轮之概念

电子齿轮之概念：机械之移动可依输入脉波之任意倍率来改变以下以三菱伺服马达J2S来举例电子齿轮比=CMX/CDV=参数NO.3／参数NO.4（需化简至最简单整数比）CMX代入→马达额定转速(rpm)×马达ENCORDER分解能CDV代入→脉波产生器之最高速率（PULSE／秒）× 60(秒／分)马达额定转速（rpm）→转／分马达ENCORDER分解能(pulse／圈)→马达转一圈需给的pulse数脉波产生器之最高速率(pulse／秒)因此未化简前CMX（分子）就是马达以额定转速转一分钟所需的pulse数CDV（分母）就是脉波产生器一分钟所能产生之最多pulse数现在就以FX2n-1PG脉波产生器+MR-J2S-10A+HC-MFS13来举例FX2n-1PG脉波产生器：每秒最高可产生100K个pulse（就是说每分钟可产生100K×60个pulse）HC-MFS13转一圈需131072（2的17次方）个pulse，额定转速3000rpm因此电子齿轮比就是（3000×131072）／(100K×60）=8192／125所以driver之CMX输入8192 ,CDV输入125后,只要丢131072÷（电子齿轮比）=2000个Pulse给driver就能让马达转一圈（原来需131072个pulse才能转一圈）而这个倍率的换算，由于我们已给driver参数，过程完全由driver的微处理机内部自动运算，不用我们操心我们再回头来验算一下：如果1PG每秒丢2000个pulse就能让Motor转一圈那么1PG每秒如果丢100K个pulse（1PG的极限）是不是能让马达转50圈?每秒50转是不是就等于每分3000转（rpm）!刚好就是马达额定转速!那您也许会问说马达分解能原来那么高，经过电子齿轮比设定后是不是就降低了？的确是的，不过这也要看你用在哪里？您的机械精度呢？其实一圈2000个pulse，以一般的应用来说精度也算很高了那么如果您想再提高精度而不想降低额定转速，有方法吗？有的！再提高脉波产生器的速度!如FX2n-10GM最高速度是200K，这时再代入公式，可得电子齿轮比就是4096／125，现在要让马达转一圈需要从脉波产生器丢出4000个pulse，额定转速依然不变是3000rpm要再提高精度吗？可以！还有500K的脉波产生器，甚至有更高的！只是这时,脉波产生器的预算，就不是很友善了！。

求电子齿轮比档

求电子齿轮比1、已知：电机额定转速2000rpm螺距5MM减速比100反馈解析数160000p/rev2、求请问怎么求电子齿轮比？？还需要哪些条件？3、解：1）求电子齿轮比，一定要PLC输出额定脉冲频率，实际就是计数器计数频率上限；2）如果知道PLC输出额定脉冲频率，先计算：反馈脉冲频率反馈脉冲频率=电机速度×编码器解析度=额定转速2000/60 ×1600003）可计算出，电机额定转速时的电子齿轮比：电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率；4）上述计算的编码器安装在电机轴上，所以电子齿轮比与螺距5MM 减速比100 没有关系；但是与指令脉冲当量有关系，与工件移动速度有关系；2、求如果需要脉冲当量假设脉冲当量0.001MM 。

电子比求出后。

3、解1）如果知道电机转速，就等于知道电子齿轮比；2）这时可以计算出该电子齿轮比下的脉冲当量工件移动速度=电机转速/60÷减速比100 ×螺距5MM脉冲当量=工件移动速度÷PLC输出额定脉冲频率=工件移动速度÷编码器反馈解析数/电子齿轮比3）如果先知道脉冲当量，然后再计算出电子齿轮比，或者再计算出电机的转速：工件移动速度=脉冲当量 × PLC输出额定脉冲频率电机转速/60=工件移动速度÷螺距5MM ×减速比100电子齿轮比=电机速度/60×编码器解析度÷ PLC输出额定脉冲频率2、求先假设工件速度为50mm/min 输入脉冲频率应该是多少？3、解电机转速/60=工件移动速度÷螺距5MM ×减速比100设定电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率=电机速度×编码器解析度÷ PLC输出额定脉冲频率那么输入脉冲频率=PLC输出额定脉冲频率2、求假设工件要移动距离是100MM。

要输入的脉冲数又是多少？3、解1）这个问题，可先确定脉冲当量，输入的脉冲数=移动距离/脉冲当量；设定电子齿轮比=电机速度/60×编码器反馈解析数/PLC输出额定脉冲频率=编码器反馈解析数÷( 螺距5MM/ 脉冲当量÷减速比100 )2) 这个问题，可先确定工件移动的速度、电机的转速、电子齿轮比，最后计算出脉冲当量，输入的脉冲数=移动距离/脉冲当量；电机转速/60=工件移动速度÷螺距5MM ×减速比100设定电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率=电机速度×编码器解析度÷ PLC输出额定脉冲频率脉冲当量=工件移动速度÷PLC输出额定脉冲频率=工件移动速度÷编码器反馈解析数/电子齿轮比输入的脉冲数=移动距离/脉冲当量1、通过以上回帖，大家要明白，伺服电机的速度是在额定转速下任一速度上可以运行的；2、当电机速度确定后，一定要设定电子齿轮比，防止反馈脉冲频率过高，位置环计数器失灵；3、工艺现场，一般需要给定工件移动的速度，或者需要一个准确整小数单位的例如0.1、0.01、0.001……这样的脉冲当量，然后设定电子齿轮比；4、电子齿轮比绝不是为了调速，而是保证在任一个电机速度下，位置环计数器都能可靠工作；5、如果电机速度高于设定值，计数器就会出现计数不稳、出错的可能，也就是大家常说的脉冲丢失或者增多的问题，这种情况因负载轻重变化，随时可能发生；6、所以为了保证位置环计数可靠，建议将PLC脉冲频率减半处理，这样伺服速度增高到设定速度的2倍时，位置环计数器也能安全计数！1、我们一般说的“PLC发脉冲额定频率”，是个错误的说法；2、所谓指令脉冲数，是操作者根据目标位置、脉冲当量计算出的脉冲数；3、在位置计数环里，操作者只要设定这个指令脉冲数即可，没有谁发射指令脉冲，你永远看不到实际的指令脉冲波形，因为压根就没有指令脉冲；4、在位置计数环里，我们可以清楚的看到反馈脉冲波形的输入，它只是位置环计数器接收到的实际计数脉冲；5、所谓的PLC发射指令脉冲频率，实际是位置环计数器计数脉冲频率的上限；6、说通俗点儿，就是说电机转得快时，编码器反馈脉冲频率高于这个上限时，就无法正常计数，就会出错，可能将反馈脉冲计少了，相当于指令脉冲增多了！7、位置环是个计数器，输入指令脉冲数作为被减数，接受反馈脉冲作为计数脉冲，计数器输出的脉冲差就是实际位置对应的指令脉冲数；8、这是伺服控制的最基本原理，最初这个位置环计数器可以用PLC的计数器完成，所以伺服控制总是离不开PLC 的缘故；9、常用伺服电机，靠变频器变频调速，所以是一个交流变频系统，它可以完成加、减速，按照需要给定速度，实现速度闭环控制！10，同时可以实现电机的电流控制，即转矩控制！最近在看阿水的CT变频器资料，CT变频器有个特点，不管编码器线数如何，都计数到最高，65536，相当于16进制x10000, 如果编码器是1024,4倍频是4096，那么，计数器计数是，16,32,64，。

伺服电子齿轮比的计算方法

伺服电子齿轮比的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

对电子齿轮比的计算有影响的主要为以下几个因素：电机编码器的分辨率；机械装置的二级传动比；框架皮带齿轮大小。

电机编码器的分辨率：伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。

电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例：当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。

框架齿轮大小：目前市场上主要有两种齿轮：绣框移动0.1mm时所需转过的角度为0.36°和0.45°。

大部分机器都是采用0.36°的齿轮。

综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电机和丝杆轴之间是1：1的皮带传动，丝杆的螺距为M毫米/圈，那么计算公式为框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

伺服电机电子齿轮比的算法

伺服电机电子齿轮比的算法
1.齿轮比计算：
1.1确定速度要求：
通过分析系统要求，确定所需的速度范围和精度。

可以考虑最大速度、最小速度、加速度和减速度等。

1.2确定实际系统参数：
确定伺服电机的最大速度和最大加速度。

这些参数通常可以从电机的
技术规格中获得。

1.3计算电子齿轮比：
通过将速度要求和实际系统参数进行比较，可以计算出电子齿轮比。

一种常见的方法是使用比例关系，例如：
电子齿轮比=（速度要求/实际系统参数）*缩放系数
缩放系数是一个因素，用于根据具体应用的需求进行调整。

例如，如
果需要更高的精度，则可以降低缩放系数。

2.控制器实现：
2.1设计控制器：
根据具体的应用需求，选择适当的控制器类型，例如PID控制器。

根
据传感器反馈和电机输出的误差，调整控制器参数以实现所需的控制性能。

2.2实现控制算法：
将电子齿轮比应用到控制算法中，以实现所需的速度控制。

例如，如果输入速度是1000rpm，而电子齿轮比是2，则输出到伺服电机的速度应是2000rpm。

2.3评估和调整：
实施控制算法后，通过实际测试和分析系统响应，评估控制性能并进行必要的调整。

这可能涉及到调整电子齿轮比、控制器参数或其他系统参数。

以上是一个基本的伺服电机电子齿轮比算法的框架。

具体的实现细节会因应用的不同而有所差异。

为了实现更高的精度和性能，可能需要考虑更复杂的算法和控制器设计。

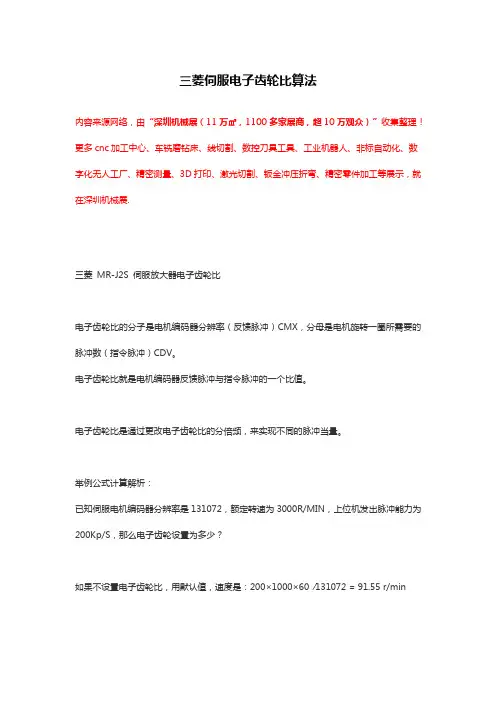

三菱伺服电子齿轮比算法

三菱伺服电子齿轮比算法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.三菱MR-J2S 伺服放大器电子齿轮比电子齿轮比的分子是电机编码器分辨率（反馈脉冲）CMX，分母是电机旋转一圈所需要的脉冲数（指令脉冲）CDV。

电子齿轮比就是电机编码器反馈脉冲与指令脉冲的一个比值。

电子齿轮比是通过更改电子齿轮比的分倍频，来实现不同的脉冲当量。

举例公式计算解析：已知伺服电机编码器分辨率是131072，额定转速为3000R/MIN，上位机发出脉冲能力为200Kp/S，那么电子齿轮设置为多少？如果不设置电子齿轮比，用默认值，速度是：200×1000×60 ∕131072 = 91.55 r/min200×1000×（CMX/CDV）= （3000∕60）×131072 ，CMX/CDV = 4096 /125200×1000×60：题中上位机发送脉冲的能力为200Kpuise（脉冲）/s ，所以每秒发出脉冲数是200×1000，60是一分钟60s 。

一分钟上位机发送200×1000×60个脉冲。

131072 p/r：三菱MR-J2S伺服放大器编码器的分辨率。

也就是说三菱MR-J2S伺服电机接受到131072个脉冲转一圈。

200×1000×60 ∕131072 = 91.55 r/min ：上位机每分钟发出的脉冲除以三菱MR-J2S伺服放大器编码器的分辨率等于伺服电机每分钟的旋转圈数（速度）。

200×1000×（CMX/CDV）= （3000∕60）×1310723000 ∕60 ：伺服电机的额定转速是3000 r / min ，每秒的转速则：（3000∕60）r / s ，因为上位机发出的脉冲是200X1000 puise / s ，所以计算时都要用相同的计量单位。

伺服电机电子齿轮比的算法

伺服电机电子齿轮比的算法一般来说主要由三大因素组成：1、要知道电机转一圈雕刻机的X/Y/Z走多少距离；2、上位机脉冲当量的单位：“毫米/脉冲”还是“脉冲/毫米”；3、伺服电机电子齿轮比的分子与分母;而分子的基数一般是固定的,只需输入此值就行,而常见的国内分体的伺服电机,它的分子的值与编码器精度有关,精度说法不外乎有两种：一、讲多少线的,比如常见的为2500线,那么它的分子的值为2500的四倍,即10000,如我司分体的就是这样算的;二、讲多少位,位是指2的幂次方,比如安川的17位、20位就是2的17或20次方;第1个：要知道电机转一圈雕刻机的X/Y/Z走多少距离1、丝杆机：这个简单,只要知道丝杆的导程现场一般叫螺距,但书面上来说两者的是不一样的概念;我们可从它们的相同点来说只要是单头螺纹的丝杆这两者的说法就无区别,然后知道传动比这又分为减速的传动比还是加速的传动比,然后按以下算法：电机转一圈距离=导程X传动比注：减速传动比一般分子比分母小,如1/3、1/5等等,加速传动比般为分子比分母大,如3/1、5/1等等;2、齿轮齿条机;按以下算法：电机转一圈距离=齿轮模数X齿轮齿数传动第2个：“毫米/脉冲”与“脉冲/毫米”转换关系如下：“毫米/脉冲”转“脉冲/毫米”：脉冲/毫米=1 /输入的“毫米/脉冲”数值 ,比如输入值为,那么就等于100脉冲/毫米;“脉冲/毫米”转“毫米/脉冲”：毫米/脉冲=1 //输入的“脉冲/毫米”数值,比如输入值为100,那么就等于毫米/脉冲第3个：电子齿轮比的分母或脉冲当量单位为毫米/脉冲的算法电子齿轮比的分母=电机转一圈距离/脉冲当量从这个算法公式可看出,电子齿轮比的分母或脉冲当量这两者必须有一个是人为任意设置一个数值只要不超过说明书的许可范围,一般电子齿轮比的分母不超过分子,脉冲当量不超过,另一个才可能求出;。

电子齿轮比计算公式

电子齿轮比计算公式：已知编码器分辨率131072，脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

代入以下公式：马达转速（3000rpm)/60=脉冲频率（200000Hz）*（分子/分母）/伺服分辨率（131072）约分下来电子齿轮分子4096，电子齿轮分母125。

这样的设置结果4000个脉冲转一圈，200Khz的频率对应3000RPM的转速。

将伺服马达编码器的分辨率设为分子，马达转一圈所需的脉冲数设为分母。

如果再装减速器的话，PLC原来所发脉冲数再乘以减比。

举个例子：伺服马达编码器的分辨率131072，我设计为PLC每发一个脉冲伺服马达转0.5度，那么伺服马达转一圈（360。

）需要720个脉冲。

电子齿轮就设为131072/720化简分数后为8192/45这样PLC 每次发720个脉冲伺服马达转一圈。

如果还想接个减速器，举个例子接个减比为5比1的减速器时，原来电子齿轮所设分数不变，PLC原来所发脉冲数再乘以5（720*5=3600），即现在伺服马达转一圈PLC发3600个脉冲就可以了。

简单的说，比如说电子齿轮比是1（系统默认），脉冲当量是1mm（就是物体在你发1个脉冲时运行的距离，注意是控制脉冲，就是你PLC发给伺服放大器的脉冲），当你把电子齿轮比改为2时，对应的脉冲当量就变成2mm。

可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

伺服电机旋转时，速度表现重于精度表现时候，希望将电机速度性能完全表现出来;而对于旋转分辨率要求较低的时。

已知编码器分辨率131072脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

电子齿轮比(CMXCDV)的计算及其意义

电子齿轮比（CMX/CDV ）的计算及其意义已知：1）上位机发出脉冲能力为200Kp/S ，200×1000/s ，200×1000×60/min ； 2）电机额定转速为3000R/ min ，3000/60s ； 3）伺服电机编码器分辨率是131072； 4）丝杆螺距是10mm ；求：1、电机额定转速运行时的电子齿轮比？ 2如果电子齿轮比是1，伺服电机的转速？3、生产时，设定指令脉冲当量，确定电子齿轮比？解：1、当上位机满额发出脉冲时，伺服恰好额定速度运行： 1）电机额定转速为3000r/ min ，3000r/60s=50r/s; 2) 伺服电机编码器分辨率是131072；3）电机额定转速时编码器输出检测反馈脉冲频率是131072×50r/s;； 4）上位机发出脉冲能力时发出的脉冲频率=200×1000/s ；5）当上位机满额发出脉冲时，伺服恰好额定速度运行，这时的电子齿轮比：电子齿轮比=反馈脉冲频率/上位机满额发出脉冲频率 =（131072×50r/s ）/ 200×1000/s =6553600/200000 =3.27682、如果电子齿轮比是1：1）上位机发出的1个脉冲=编码器输出检测反馈的1个脉冲： 2）上位机发出脉冲能力时发出的脉冲频率=200×1000/s ； 3）伺服电机的转速是=200×1000/s×60/131072= 91.55 r/min3、如果丝杆螺距是10mm ，1）要求上位机每发一个指令脉冲，工件移动0.001mm ，即指令脉冲当量为0.001mm ，也可以说指令脉冲单位为0.001mm ：2）如果伺服转一周，丝杆转一周，减速比是1；3）丝杆转一周，上位机应该发出的指令脉冲为10mm/0.001mm=10000（个）； 4）伺服转一周，编码器检测反馈脉冲为131072（个）；5）电子齿轮比=编码器检测反馈脉冲/上位机发出的指令脉冲=131072/10000=13.7012；说明：反馈脉冲：伺服电机编码器的解析度，伺服本身的脉冲。

电子齿轮比参数

电子齿轮比参数
1.)编码器每转反馈脉冲；（即驱动电机一转所需要的脉冲。

也称为编码器分辨率。

）
2.)机械减速比；
3.)螺距；
设L=实际行程(mm)
F=编码器分辨率(脉冲/转)
B=机械减速比；
P=螺距（mm）
N=电子齿轮比
M=指令脉冲数
则L=[M*N*P]/[F*B]--------（1）
N=L*F*B/[M*P]------------（2）
如果要求一个指令脉冲对应一个单位行程，则
L=1M=1则
N=F*B/[P]------------（3）
式（3）就是电子齿轮比的计算公式。

在编码器分辨率F,机械减速比B,螺距P确定时就可以设定电子齿轮比。

由以上参数经过计算可以获得每一脉冲对应的运行距离。

而每秒钟发出的脉冲数即确定了运行速度；
3.三菱数控系统中的电子减速比计算
3.1三菱数控系统中与减速比相关的参数及其作用
而在数控系统中，没有专门的“电子齿轮比”参数，但有下列参数：
1.#2219------编码器分辨率
2#2218------螺距；
3.#1003----指令单位
#2201----电机侧齿轮数
#2202----机械侧齿轮数
当以上参数设定后，NC内部已经计算出了电子齿轮比。

求电子齿轮比档教材

求电子齿轮比1、已知：电机额定转速2000rpm螺距5MM减速比100反馈解析数160000p/rev2、求请问怎么求电子齿轮比？？还需要哪些条件？3、解：1）求电子齿轮比，一定要PLC输出额定脉冲频率，实际就是计数器计数频率上限；2）如果知道PLC输出额定脉冲频率，先计算：反馈脉冲频率反馈脉冲频率=电机速度×编码器解析度=额定转速2000/60 ×1600003）可计算出，电机额定转速时的电子齿轮比：电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率；4）上述计算的编码器安装在电机轴上，所以电子齿轮比与螺距5MM 减速比100 没有关系；但是与指令脉冲当量有关系，与工件移动速度有关系；2、求如果需要脉冲当量假设脉冲当量0.001MM 。

电子比求出后。

3、解1）如果知道电机转速，就等于知道电子齿轮比；2）这时可以计算出该电子齿轮比下的脉冲当量工件移动速度=电机转速/60÷减速比100 ×螺距5MM脉冲当量=工件移动速度÷PLC输出额定脉冲频率=工件移动速度÷编码器反馈解析数/电子齿轮比3）如果先知道脉冲当量，然后再计算出电子齿轮比，或者再计算出电机的转速：工件移动速度=脉冲当量 × PLC输出额定脉冲频率电机转速/60=工件移动速度÷螺距5MM ×减速比100电子齿轮比=电机速度/60×编码器解析度÷ PLC输出额定脉冲频率2、求先假设工件速度为50mm/min 输入脉冲频率应该是多少？3、解电机转速/60=工件移动速度÷螺距5MM ×减速比100设定电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率=电机速度×编码器解析度÷ PLC输出额定脉冲频率那么输入脉冲频率=PLC输出额定脉冲频率2、求假设工件要移动距离是100MM。

要输入的脉冲数又是多少？3、解1）这个问题，可先确定脉冲当量，输入的脉冲数=移动距离/脉冲当量；设定电子齿轮比=电机速度/60×编码器反馈解析数/PLC输出额定脉冲频率=编码器反馈解析数÷( 螺距5MM/ 脉冲当量÷减速比100 )2) 这个问题，可先确定工件移动的速度、电机的转速、电子齿轮比，最后计算出脉冲当量，输入的脉冲数=移动距离/脉冲当量；电机转速/60=工件移动速度÷螺距5MM ×减速比100设定电子齿轮比=反馈脉冲频率/PLC输出额定脉冲频率=电机速度×编码器解析度÷ PLC输出额定脉冲频率脉冲当量=工件移动速度÷PLC输出额定脉冲频率=工件移动速度÷编码器反馈解析数/电子齿轮比输入的脉冲数=移动距离/脉冲当量1、通过以上回帖，大家要明白，伺服电机的速度是在额定转速下任一速度上可以运行的；2、当电机速度确定后，一定要设定电子齿轮比，防止反馈脉冲频率过高，位置环计数器失灵；3、工艺现场，一般需要给定工件移动的速度，或者需要一个准确整小数单位的例如0.1、0.01、0.001……这样的脉冲当量，然后设定电子齿轮比；4、电子齿轮比绝不是为了调速，而是保证在任一个电机速度下，位置环计数器都能可靠工作；5、如果电机速度高于设定值，计数器就会出现计数不稳、出错的可能，也就是大家常说的脉冲丢失或者增多的问题，这种情况因负载轻重变化，随时可能发生；6、所以为了保证位置环计数可靠，建议将PLC脉冲频率减半处理，这样伺服速度增高到设定速度的2倍时，位置环计数器也能安全计数！1、我们一般说的“PLC发脉冲额定频率”，是个错误的说法；2、所谓指令脉冲数，是操作者根据目标位置、脉冲当量计算出的脉冲数；3、在位置计数环里，操作者只要设定这个指令脉冲数即可，没有谁发射指令脉冲，你永远看不到实际的指令脉冲波形，因为压根就没有指令脉冲；4、在位置计数环里，我们可以清楚的看到反馈脉冲波形的输入，它只是位置环计数器接收到的实际计数脉冲；5、所谓的PLC发射指令脉冲频率，实际是位置环计数器计数脉冲频率的上限；6、说通俗点儿，就是说电机转得快时，编码器反馈脉冲频率高于这个上限时，就无法正常计数，就会出错，可能将反馈脉冲计少了，相当于指令脉冲增多了！7、位置环是个计数器，输入指令脉冲数作为被减数，接受反馈脉冲作为计数脉冲，计数器输出的脉冲差就是实际位置对应的指令脉冲数；8、这是伺服控制的最基本原理，最初这个位置环计数器可以用PLC的计数器完成，所以伺服控制总是离不开PLC 的缘故；9、常用伺服电机，靠变频器变频调速，所以是一个交流变频系统，它可以完成加、减速，按照需要给定速度，实现速度闭环控制！10，同时可以实现电机的电流控制，即转矩控制！最近在看阿水的CT变频器资料，CT变频器有个特点，不管编码器线数如何，都计数到最高，65536，相当于16进制x10000, 如果编码器是1024,4倍频是4096，那么，计数器计数是，16,32,64，。

电子齿轮比的计算

电子齿轮比是伺服中经常要用到的，初学者对这个参数的设置有时会不解，先介绍两个伺服电子齿轮设置方面的2个小例子，供大家参考下。

例子1：已知伺服马达的编码器的分辨率是131072 P/R,额定转速为3000r/min,上位机发送脉冲的能力为200Kpulse/s，要想达到额定转速，那么电子齿轮比至少应该设为多少？计算如下图所示根据上图中的算法，可以算出电子齿轮比CMX/CDV的值例子2：已知伺服马达的分辨率是131072 P/R,滚珠丝杠的进给量为 Pb =8mm。

(1) 计算反馈脉冲的当量（一个脉冲走多少）？△Lo=(2) 要求指令脉冲当量为0.1um/p ,电子齿轮比应为多少？电子齿轮比＝(3) 电机的额定速度为3000rpm，脉冲频率应为多少？Fc=解答：(1) 计算反馈脉冲的当量（一个脉冲走多少）？△Lo= 8mm/131072(2) 要求指令脉冲当量为0.1um/p ,电子齿轮比应为多少？△Lo×电子齿轮比×1000=0.1(3) 电机的额定速度为3000rpm，脉冲频率应为多少？Fc×电子齿轮比=3000/60×131072电子齿轮比与脉冲当量相关计算1、什么是机械减速比(m/n)答：机械减速比的定义是减速器输入转速与输出转速的比值，也等于从动轮齿数与主动轮齿数的比值。

在数控机床上为电机轴转速与丝杠转速之比。

2、什么是电子齿轮比答：电子齿轮比就是对伺服接受到上位机的脉冲频率进行放大或者缩小，其中一个参数为分子，一个为分母。

如分子大于分母就是放大，如分子小于分母就是缩小。

例如：上位机输入频率100HZ，电子齿轮比分子设为1，分母设为2，那么伺服实际运行速度按照50HZ的脉冲来进行。

上位机输入频率100HZ，电子齿轮比分子设为2，分母设为1，那么伺服实际运行速度按照200HZ的脉冲来进行3、怎样计算电子齿轮比（B/A）明白几个概念：编码器分辨率(F)：伺服电机轴旋转一圈所需脉冲数。

电子齿轮比计算公式

电子齿轮比计算公式齿轮比：齿轮比，两个直径不同的齿轮啮合在一起转动，直径大的齿轮转速自然会比直径小的齿轮转慢一些，它们的转速比例其实和齿轮直径大小成反比，汽车内发动机的转速经过变速器内的齿轮组改变转速后才输往车轮，变速箱内就是有几组不同齿轮比的齿轮让驾驶人选择，以配合车速及负荷，开车时转档就是选择不同齿轮比的组合。

电子齿轮比计算公式：已知编码器分辨率131072，脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

代入以下公式：马达转速（3000rpm)/60=脉冲频率（200000Hz）*（分子/分母）/伺服分辨率（131072）约分下来电子齿轮分子4096，电子齿轮分母125。

这样的设置结果4000个脉冲转一圈，200Khz的频率对应3000RPM的转速。

将伺服马达编码器的分辨率设为分子，马达转一圈所需的脉冲数设为分母。

如果再装减速器的话，PLC原来所发脉冲数再乘以减比。

举个例子：伺服马达编码器的分辨率131072，我设计为PLC每发一个脉冲伺服马达转0.5度，那么伺服马达转一圈（360。

）需要720个脉冲。

电子齿轮就设为131072/720化简分数后为8192/45这样PLC 每次发720个脉冲伺服马达转一圈。

如果还想接个减速器，举个例子接个减比为5比1的减速器时，原来电子齿轮所设分数不变，PLC原来所发脉冲数再乘以5 （720*5=3600），即现在伺服马达转一圈PLC发3600个脉冲就可以了。

简单的说，比如说电子齿轮比是1（系统默认），脉冲当量是1mm（就是物体在你发1个脉冲时运行的距离，注意是控制脉冲，就是你PLC发给伺服放大器的脉冲），当你把电子齿轮比改为2时，对应的脉冲当量就变成2mm。

可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

伺服电子齿轮比的计算方法

伺服电子齿轮比的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

对电子齿轮比的计算有影响的主要为以下几个因素：电机编码器的分辨率；机械装置的二级传动比；框架皮带齿轮大小。

电机编码器的分辨率：伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。

电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例：当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。

框架齿轮大小：目前市场上主要有两种齿轮：绣框移动0.1mm时所需转过的角度为0.36°和0.45°。

大部分机器都是采用0.36°的齿轮。

综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电机和丝杆轴之间是1：1的皮带传动，丝杆的螺距为M毫米/圈，那么计算公式为框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

伺服电机电子齿轮比计算公式

伺服电机电子齿编码器分辨率<p/r>每脉冲移动量<脉冲当量mm/p>机械部分每周（或丝杠每转)移动距离<mm>100000.01235直径<mm>圆周长计算<mm>周长取整数机械减速比分子(机械端）1分母（电机4端）比率结果校验OKCMX计算公式CDV计算公式依最大可输出脉冲计算可输入最大位移速度<mm/s>依电机额定速度计算可输入最大位移速度<mm/s>20002447.916667最大速mm/min最大速mm/min依输出脉冲最大和电机额定转速计算出的电子齿轮比CMXCDV比率200000416666.66670.48CMX400000400电子齿轮比CDV235000235比率 1.70212766机械移动每mm需脉冲数<p/mm>100PLC可输出最高脉冲频率<p/s>200000电机额定转速<r/min>2500输入机械位移量<mm>200计算PLC输出脉冲数<p>20000可输出最大脉冲数<p>4294967296计算输出脉冲数校验OK输入机械位移速度<mm/s>2000计算PLC输出脉冲频率<p/s>200000当前速度时电机转速<r/min>2042.553191输出脉冲频率是否超限校验OK电机转速是否超限校验OK由此计算出的脉冲当量<mm/p> 0.012239583电子齿轮比计算公式75235.619449235*圆周长计算及取整数公式，输入直径，计算周长、取整数；*下面部分自动对电子齿轮比约分（因为电子齿轮比分子、分母输入最大数不能超过编码器分辨率），所以要约分后输入驱动器，公式做的还不完整，有时需人工干预一下！奇数11111奇数11111 =编码器分辨率<p/r>*设定脉冲当量<mm/p>*10^3*减速比分母/减速比分子=机械部分每圈位移量<mm>*10^3; *丝杠螺杆可输入丝杠导程，圆盘结构的输入360，同步带等结构的输入带轮的周长；*此部分输入机械位移量，计算PLC输出脉冲数和校验是否超过可输出最大脉冲数（2^32）,一般很少能超过的吧，超过了只能做相对定位了*根据输入的位移速度计算出PLC输出脉冲频率及当前电机转速；120000 146875 最大速m/min最大速m/min120146.875电机速度r/min2000*根据最大输出脉冲频率和电机最大转速计算出脉冲当量，可使输出脉冲和电机转速同时达到最大值，但使用设定时还是将每mm脉冲数调整为整数为宜，便于程序计算输出脉冲时都是整数，不会造成累积误差；根据最大输出脉冲频率和电机最大转速计算出脉冲当量，可使输出脉冲和电机转速同时达到最大值，但使用设定时还是将每mm脉冲数调整为整数为宜，便于程序计算输出脉冲时都是整数，不会造成累积误差；常用编码器分辨率409612位819213位1638414位3276815位6553616位1000013107217位104857620位419430422位。

【最新精选】伺服电子齿轮比的计算方法

【最新精选】伺服电子齿轮比的计算方法伺服电子齿轮比的计算方法电子齿轮比主要功能:1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量);2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

对电子齿轮比的计算有影响的主要为以下几个因素:电机编码器的分辨率;机械装置的二级传动比;框架皮带齿轮大小。

电机编码器的分辨率:伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。

电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例:当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。

框架齿轮大小:目前市场上主要有两种齿轮:绣框移动0.1mm时所需转过的角度为0.36?和0.45?。

大部分机器都是采用0.36?的齿轮。

综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电机和丝杆轴之间是1:1的皮带传动，丝杆的螺距为M毫米/圈，那么计算公式为框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能:1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量);2、当上位控制最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉器的脉冲发生能力(冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

电子齿轮比计算

电子齿轮比计算
滚珠丝杆进给量：滚珠丝杆旋转一圈，滑台前进的距离；
一个脉冲进给10微米，则滚珠丝杆旋转一周需要：10mm/10μm=1000 脉冲；
1000*电子齿轮比*减速比=编码器一圈反馈的脉冲；
即：1000*电子齿轮比/2=131072 电子齿轮比=131072*2/1000
当控制器发出的脉冲100KHZ时，电机转速：（100*1000*（32768/125）/2）/131072=100R/S 即6000R/MIN，大于电机的额定转速3000R/MIN；故不能发出100KHZ的脉冲；
脉冲频率（一秒钟发的脉冲数）*电子齿轮比*减速比=电机转速（一秒的转数）*编码器的分辨率
通过电子齿轮比，电机转速，以及编码器分辨率可以求出上位控制器发脉冲的频率（f）；。

加工中心电子齿轮计算

加工中心电子齿轮计算
电子齿轮比计算公式：电子齿轮比=[（马达编码器一转脉冲数*4）/（负载轴转一圈使负载移动的距离÷一脉冲命令转移距离）]*1/n。

电子齿轮比是相对机械齿轮啮合，齿轮副的齿数比来说的。

也是目前常说的无轴传动的一种形式。

电子齿轮比就是对伺服接收到的上位机脉冲频率进行放大或者缩小，在实际运用中，连接不同的机械结构，如滚珠丝杠，蜗轮蜗杆副，螺距、齿数等参数不同。

移动最小单位量所需的电机转动量是不同的，电子齿轮比是匹配电机脉冲数与机械最小移动量，通过电子齿轮设定可以使指令脉冲设为任意值，电子齿轮设置不当机床运行过程中将会出现故障，不能加工出符合尺寸要求的工件。

当电子齿轮比分子大于分母时，系统允许的最高转速将下降。

当电子齿轮比分子与分母不相等时，系统的定位精度可能下降。

小白伺服电子齿轮比计算方法

小白伺服电子齿轮比计算方法齿轮传动是机械传动中常用的一种方式，通过两个或多个相互啮合的齿轮，将动力和运动传递给其他机构，从而达到改变转速、扭矩和转向的目的。

在伺服系统中，齿轮传动是非常常见的一种传动方式，可以实现高速高精度运动。

伺服电机齿轮传动是指在伺服系统中，将电机的输出轴与执行机构连接，通过齿轮传动实现能量的传递和力量的放大。

在伺服电机齿轮传动中，一个关键的参数是齿轮比。

齿轮比是指两个齿轮之间的齿轮齿数的比值，通常表示为N1/N2，其中N1是传动齿轮的齿数，N2是被传动齿轮的齿数。

齿轮比可以决定输出齿轮的转速、扭矩和转向与输入齿轮的关系。

在计算伺服电机齿轮比时，首先需要明确两个关键参数：需要输出的转速和需要输出的扭矩。

对于转速的计算，可以通过下面的公式计算：输出转速=输入转速÷齿轮比其中，输入转速是伺服电机的转速，齿轮比是齿轮的压力角和啮合角的函数，可以通过齿轮参数手册或者设计手册查找到。

对于扭矩的计算，可以通过下面的公式计算：输出扭矩=齿轮比×输入扭矩其中，输入扭矩是伺服电机的扭矩。

通过以上两个公式，就可以轻松计算出伺服电机齿轮比。

此外，还需要注意一些其他因素。

首先，齿轮副的啮合是通过齿轮的齿数确定的，因此在选择齿轮比的时候需要注意齿轮的齿数以及模数等参数。

其次，选用适当的材料和齿轮传动方式（如齿轮、齿条、蜗杆等），以确保伺服系统的可靠性和耐久性。

通常情况下，伺服电机齿轮比的选择是一个工程问题，需要综合考虑多个因素，比如输出的机械特性、系统的要求、成本等等。

有时也会采用多级齿轮传动来实现更大的齿轮比。

总结起来，小白伺服电子齿轮比计算方法主要包括确定输入转速和输入扭矩，使用相应的公式进行计算，同时注意选择适当的齿轮和材料。

齿轮比是伺服电机齿轮传动系统中的一个重要参数，对于系统的性能和运行效果有着关键影响。

因此，合理选择齿轮比是伺服电机设计的关键一步。
