艾莫森变频器使用手册

艾得森变频器EA600说明书

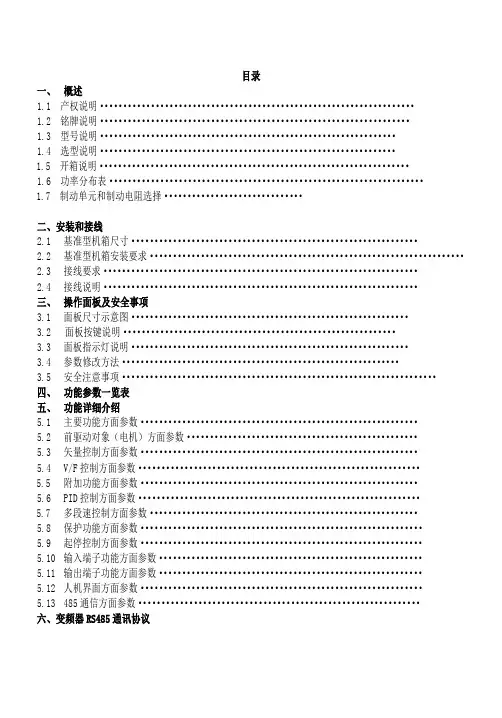

目录一、概述1.1 产权说明····································································1.2 铭牌说明···································································1.3 型号说明································································1.4 选型说明································································1.5 开箱说明···································································1.6 功率分布表····································································1.7 制动单元和制动电阻选择······························二、安装和接线2.1 基准型机箱尺寸······························································2.2 基准型机箱安装要求····································································2.3 接线要求····································································2.4 接线说明····································································三、操作面板及安全事项3.1 面板尺寸示意图····························································3.2 面板按键说明···························································3.3 面板指示灯说明····························································3.4 参数修改方法····························································3.5 安全注意事项····································································四、功能参数一览表五、功能详细介绍5.1 主要功能方面参数····························································5.2 前驱动对象（电机）方面参数··················································5.3 矢量控制方面参数····························································5.4 V/F控制方面参数·····························································5.5 附加功能方面参数····························································5.6 PID控制方面参数·····························································5.7 多段速控制方面参数··························································5.8 保护功能方面参数·····························································5.9 起停控制方面参数·····························································5.10 输入端子功能方面参数·························································5.11 输出端子功能方面参数·························································5.12 人机界面方面参数·····························································5.13 485通信方面参数·····························································六、变频器RS485通讯协议6.1 通讯协议····································································6.2 协议内容····································································6.3 应用方法····································································6.4 总线结构····································································6.5 协议说明····································································6.6 通讯帧结构··································································6.7 命令码及通讯资料描述························································七、故障咨询及对策7.1 故障类型及处理办法··························································7.2 其它故障案列分析··························································八、标准规范8.1 规格型号····································································8.2 公共特性····································································8.3 显示········································································九、选件9.1 选件表······································································9.2 周边选件与变频器的连接图····················································9.3 外引线及连接示意图················十、变频器的维护10.1 日常检查····································································10.2 定期检查····································································10.3 除尘········································································10.4 零部件的更换································································十一、品质承诺11.1 保修范围···································································11.2 三包规定····································································11.3 维权规定········································································第一章概述1.1产权说明本公司生产的系列变频器已申请有以下专利，未经本公司授权请不要侵权，否则将予以法律追究。

(整理)艾得森变频器说明书ADS-AG系列说明书

第一章概述1.1前言感谢您选用 ADS-AG系列变频器，本手册包括有变频器使用时的操作说明和注意事项，不正确的使用可能会发生意想不到的事故，故使用变频器前，请仔细阅读本手册，正确地使用变频器并将此手册交给最终用户。

在仔细阅读本使用手册及附属数据并能正确使用前，请不要安装，操作，维护或检查变频器。

在熟悉机器的知识，安全信息以及全部有关注意事项以后使用。

在本手册中，将安全等级分为“危险”和“注意”。

不正确的操作造成的危险情况将导致死亡或重伤的发生。

不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。

请遵循两个等级的注事项，因为它们对于个人安全都是重要的。

1.2相关说明1.2.1 铭牌说明1.2.2 型号说明1.3开箱检查本变频器在出厂前经过了严格的质量检验和各项功能测试，并做防振动和防撞击等包装处理，但在运输途中有可能发生意外，致使产品受损。

因此，在您收到产品后，请开箱检查。

若以下所列出的任何一项有误，请及时与经销商或本公司联系。

1.3.1检查变频器在运输途中是否造成损坏或螺丝松动；1.3.2箱内变频器一台附使用说明书一本(内附保修单一份)、合格证一张；1.3.3检查变频器的铭牌是否与您所订购产品一致；1.3.4检查有无异物在变频器内。

1.4功率分布表第二章注意事项2.1安全注意事项2.2使用环境要求2.2.1工作环境温度 -10 ℃至 +45 ℃(不结冰)2.2.2工作环境湿度 90% RH 发下(不结露)2.2.3海拔高度与振动强度:海拔 1000 米以下， 0.5G以下， 1000 米以上，每增高100 米降额 3%,2000 米以上每增高 100 米降额 5% 使用。

2.2.4其它要求（见附图）附图：请避免在以下场合使用第三章安装和接线本章为产品的基本“安装和接线”，使用前请仔细阅读本章的注意事项。

3.1机箱结构和安装尺寸3.2安装要求由于变频器属于精密的电力电子产品，其现场安装的好坏，环境的优劣直接影响变频器的正常工作和使用寿命，故要求如下：3.2.1检查变频器安装地点的环境跟本手册第一章中“使用环境要求”是否相符，若不相符请不要安装，否则会损坏变频器。

艾得森变频器EV510-M迷你型说明书

EV510-M系列变频器简易使用说明书
一．前言
感谢您选用 EV510 -M 系列变频器，请仔细阅读本手册，正确地使用变频器并将此手册交给最终用户。

在仔细阅读本使用手册及附属资料并能正确使用前请不要安装、操作、维护或检查变频器。

危险：不正确的操作造成的危险情况将导致死亡或重伤的发生。

注意：不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏，根据情况的不同，“注意”等级的事项也可能造成严重后果。

二．铭牌说明
产品规格
产品条码
产品名称
三．型号说明
E V510 - M 3 3 B 0022 -
软件平台
标准重负载型
3 代表三相输入/2 代表单相输入
3 代表380V电压/2 代表220V电压
B:内置制动电阻
0:带制动单元
D~N:内置制动电阻
常规无标志迷你型代号
公司代号
0.004-0.4KW 0.005-0.55KW 0.007-0.75KW
0.015-1.5KW 0.022-2.2KW
四．机箱尺寸
五．主回路端子排说明
附：三相380V/单相220V
三相380V/220V单相220V 六．控制回路端子说明
接线示意图
制动电阻
七．操作键盘说明
八．面板调试步骤
如果需要修改参数，首先要进入需要修改的功能码，然后进行参数值重新设定，具体步骤如下：
九．主要参数说明
6
7
8
9
十．三包条例：
1.1购买后一周内包退或换
1.2 累计使用2800小时以内包修
1.3 终身有偿维修
10
1.4 免费售后服务电话：400-9260578
11。

艾默生ES2402变频器调试指导书

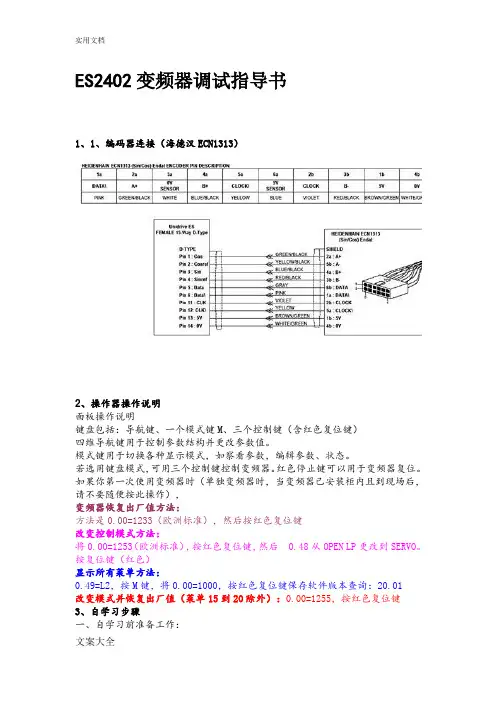

ES2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。

模式键用于切换各种显示模式，如察看参数，编辑参数、状态。

若选用键盘模式，可用三个控制键控制变频器。

红色停止键可以用于变频器复位。

如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是0.00=1233（欧洲标准），然后按红色复位键改变控制模式方法：将0.00=1253（欧洲标准），按红色复位键，然后0.48从OPEN LP更改到SERVO。

按复位键（红色）显示所有菜单方法：0.49=L2，按M键，将0.00=1000，按红色复位键保存软件版本查询：20.01改变模式并恢复出厂值（菜单15到20除外）：0.00=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。

2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触器，方向及使能信号、抱闸信号）4、设定参数0.48=SERO（闭环伺服）控制模式。

5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder Plus），变频器的扩展模块槽见说明书。

设定参数16.17=06、在连接编码器前最好检查一下参数3.36（变频器提供给编码器的电源电压），出厂缺省值3.36=5V。

预防该参数修改后损坏编码器。

7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。

8、把参数调到3.02菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。

艾默生变频器同步电机调试指导

艾默生变频器同步电机调试指导一、电机自学习：第一步、检查控制柜接线第二步、编码器接线1、按照编码器接口定义（厂家提供）与同步机变频器编码器接口定义接线：同步机变频器编码器接口定义：15针接口正/余弦编码器U/V/W编码器1A+A+2A-A-3B+B+4B-B-5Z+Z+6Z-Z-7C+U+8C-U-9D+V+10D-V-11W+12W-13+5V+5V14GND GND152、确认编码器接线正确第三步、调整以下变频器参数功能码名称设定范围设定参考值备注F0.02操作方式0-50键盘操作F0.05电梯额定速度0.100-4.00m/s 1.00由电梯额定梯速决定F0.06最大输出频率50-400Hz50和电机相同F1.00编码器脉冲数0-99992500由实际编码器决定，不能设为01F1.01电机类型选择0：异步电机1：同步电机2：保留F1.02电机功率0.4-999.9KW11F1.03电机额定电压1~变频器额定电压3802系列：220V4系列：380VF1.04电机额定电流0.1~999.9A23.5F1.05电机额定频率 1.00Hz~400.0Hz50调谐时保持50HZ，调协后改为实际值F1.06电机额定转速1~9999r/min960F1.07曳引机机械参数10.0~600068很重要计算公式如下：F1.07=3.14*D/I*绕绳方式其中：D：曳引轮直径（mm）I：减速比绕绳方式：根据实际电梯配置设定F1.08电机过载保护方式选择0：不动作1：普通电机2：变频电机2F1.10电机自动调谐保护0：禁止功能码F1.11操作1：允许功能码F1.11操作1F1.11电机自动调谐进行0，1，2由0-1时开始调谐，调谐结束时自动变为0由0-2时启用调谐宏操作，调谐结束时自动变为1参照说明书第30页“4.3.6参数调谐”F4.52编码器选择0：ABZ编码器1：UVW编码器2：SIN/COS编码器1注：调谐参数存放在F1.12---F1.17,FA.04---FA.07：SIN/COS编码器信号的幅值和零偏，FA.03：调谐时磁极初始角度。

艾得森变频器说明书ADS-AG系列说明书

第一章概述1.1前言感谢您选用 ADS-AG系列变频器，本手册包括有变频器使用时的操作说明和注意事项，不正确的使用可能会发生意想不到的事故，故使用变频器前，请仔细阅读本手册，正确地使用变频器并将此手册交给最终用户。

在仔细阅读本使用手册及附属数据并能正确使用前，请不要安装，操作，维护或检查变频器。

在熟悉机器的知识，安全信息以及全部有关注意事项以后使用。

在本手册中，将安全等级分为“危险”和“注意”。

不正确的操作造成的危险情况将导致死亡或重伤的发生。

不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。

请遵循两个等级的注事项，因为它们对于个人安全都是重要的。

1.2相关说明1.2.1 铭牌说明1.2.2 型号说明1.3开箱检查本变频器在出厂前经过了严格的质量检验和各项功能测试，并做防振动和防撞击等包装处理，但在运输途中有可能发生意外，致使产品受损。

因此，在您收到产品后，请开箱检查。

若以下所列出的任何一项有误，请及时与经销商或本公司联系。

1.3.1检查变频器在运输途中是否造成损坏或螺丝松动；1.3.2箱内变频器一台附使用说明书一本(内附保修单一份)、合格证一张；1.3.3检查变频器的铭牌是否与您所订购产品一致；1.3.4检查有无异物在变频器内。

1.4功率分布表第二章注意事项2.1安全注意事项2.2使用环境要求2.2.1工作环境温度 -10 ℃至 +45 ℃(不结冰)2.2.2工作环境湿度 90% RH 发下(不结露)2.2.3海拔高度与振动强度:海拔 1000 米以下， 0.5G以下， 1000 米以上，每增高100 米降额 3%,2000 米以上每增高 100 米降额 5% 使用。

2.2.4其它要求（见附图）附图：请避免在以下场合使用第三章安装和接线本章为产品的基本“安装和接线”，使用前请仔细阅读本章的注意事项。

3.1机箱结构和安装尺寸由于变频器属于精密的电力电子产品，其现场安装的好坏，环境的优劣直接影响变频器的正常工作和使用寿命，故要求如下：3.2.1检查变频器安装地点的环境跟本手册第一章中“使用环境要求”是否相符，若不相符请不要安装，否则会损坏变频器。

艾默生CTSK系列高性能可编程变频器用户手册

艾默生CTSK系列高性能可编程变频器用户手册第一篇范文：TD1000系列通用变频器艾默生TD1000系列通用变频器艾默生F0000运行频率设置方式选择F0001运行频率数字设置F0002运行命令选择F0003面板RUN运行方式F0004最大输出频率F0005STOP键功能选择F0006AVR功能选择F0007V/F曲线控制模式F0008转矩提升F0009.10加减数时间F0011.12上下限频率F0034起动频率F0039停机方式F0087额定频率F0088额定电压F0089额定电流F0102参数写人保护F0103参数初始化F0104用户密码若密码忘记可用同时按PRGSHIFTFUNC/DATA三键可清除密码EV1000、EV2000高性能通用型艾默生变频器G为恒转矩负载，P为风机水泵负载(EV1000:0.4-5.5KWEV2000:5.5-280KW)EV1000-2S0004G单相220VAC0.4KWEV1000-2S0007G单相220VAC0.75KWEV1000-2S0015G单相220VAC1.5KWEV1000-2S0022G单相220VAC2.2KWEV1000-4T0007G三相380VAC0.75KWEV1000-4T0015G三相380VAC1.5KWEV1000-4T0022G三相380VAC2.2KWEV1000-4T0037G三相380VAC3.7KWEV1000-4T0055G三相380VAC5.5KWEV1000-4T0037P三相380VAC3.7KWEV1000-4T0055P三相380VAC5.5KWEV2000-4T0055G/0075P5.5KW/7.5KWEV2000-4T0075G/0110P7.5KW/11KWEV2000-4T0110G/0150P11KW/15KWEV2000-4T0150G/1085P15KW/18.5KWEV2000-4T0185G1/0220P118.5KW/22KWEV2000-4T0220G1/0300P122KW/30KWEV2000-4T0300G1/0370P130KW/37KWEV2000-4T0370G/0450P37KW/45KWEV2000-4T0450G1/0550P145KW/55KWEV2000-4T0550G55KWEV2000-4T0750G75KWEV2000-4T0900G90KWEV2000-4T1100G110KWEV2000-4T1320G132KWEV2000-4T1600G160KWEV2000-4T2000G200KWEV2000-4T2200G220KWEV2000-4T0750P75KWEV2000-4T0900P90KWEV2000-4T1100P110KWEV2000-4T1320P132KWEV2000-4T1600P160KWEV2000-4T2000P200KWEV2000-4T2200P220KWEV2000-4T2800P280KWEV3000系列矢量艾默生变频器(2.2KW-220KW)EV3000艾默生变频器是高品质、多功能、低噪音的矢量控制通用变频器。

艾默生E变频器调试指导书完整版

艾默生E变频器调试指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】E S2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。

模式键用于切换各种显示模式，如察看参数，编辑参数、状态。

若选用键盘模式，可用三个控制键控制变频器。

红色停止键可以用于变频器复位。

如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是=1233（欧洲标准），然后按红色复位键改变控制模式方法：将=1253（欧洲标准），按红色复位键，然后?从OPEN LP更改到SERVO。

按复位键（红色）显示所有菜单方法：=L2，按M键，将=1000，按红色复位键保存软件版本查询：改变模式并恢复出厂值（菜单15到20除外）：=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。

2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触?器，方向及使能信号、抱闸信号）4、设定参数=SERO（闭环伺服）控制模式。

5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder??Plus），变频器的扩展模块槽见说明书。

设定参数=06、在连接编码器前最好检查一下参数（变频器提供给编码器的电源电压），出厂缺省值=5V。

预防该参数修改后损坏编码器。

7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。

8、把参数调到菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。

艾默生门机EV3200培训手册

艾默生永磁同步门机控制器（EV3200）培训手册EV3200变频器调试说明书第一章电气安装及接线本章介绍了控制器的各种输入输出端子的位置、规格及相关的接线方法。

2.1 功率端子介绍图1-1 输入电源端子表1-2 输入电源端子功能说明表图1-2 输出电源端子表1-3 输出电源端子功能说明表KS门机专用控制器EV3200 用户手册- 3 -EV3200变频器调试说明书1.2 控制端子图1-3 控制端子表1-4 控制端子功能表1.3 用户继电器输出端子图1-4 用户继电器输出端子表1-5 用户继电器输出端子功能表KS门机专用控制器EV3200 用户手册- 4 -EV3200变频器调试说明书 KS 门机专用控制器EV3200 用户手册 - 5 -1.4 控制器的配线图控制器的输入输出端子与外部设备的基本电气连接关系如图3-6所示。

图中，控制信号端子用于对控制器进行运转控制和向外部监测设备提供控制器的工作状态信息。

用户可根据实际需要，决定配线方式。

其中SK2端子暂时保留功能，实际编码器接线参照表2-6 编码器接线说明。

:闭合闭合:闭合断开:闭合断开中）图1-5 基本配线图注意：接线图中的PA1与PA2可以短接，合并为开关门到位信号的公共端！表2-6 编码器接线说明EV3200变频器调试说明书 KS 门机专用控制器EV3200 用户手册 - 6 -第二章控制器的调试与操作本章介绍了控制器操作面板的基本使用方法以及控制器的基本应用。

2.1 操作方法2.1.1 操作面板数码显示编程键移位键开门键关门键数字修改键功能与参数切换键存储键停机键故障复位键图2-1 操作面板示意图表2-1 操作面板的按键功能表按键名称功能编程键停机状态或运行状态和编程状态的切换功能/数据键选择数据监视模式和数据写入确认递增键数据或功能参数的递增递减键数据或功能参数的递减移位键在运行和停机状态下，可选择显示参数；在设定数据时，可以选择设定数据的修改位开门键面板控制下，用于开门（或正转）操作关门键面板控制下，用于关门（或反转）操作停机/故障复位键在面板操作方式下用于停机操作，也可用于复位操作来结束故障报警状态注意1．门机面板控制模式下，按下开门键执行开门运行，按下关门键执行关门运行。

艾默生变频器操作说明

艾默生变频器操作说明 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】7#炉引风机变频器送电操作1.检查旁路柜隔离开关位置正确，各柜门封闭正常；2.检查操作柱、变频器的急停按钮均复位，各柜门封闭正常；3.合17G开关柜二次回路空开和保险，将断路器手车摇至工作位，并检查确认；4.将17G开关柜转换开关切换至“远程”位；5.送变频系统控制电源—自2#配电室Ⅱ-11 柜 7# 抽屉；6.合变频器和旁路柜所有二次回路空开和保险；7.检查变频器人机界面，主控系统开始自检，控制面板上2个指示灯同时点亮；8.主控所有自检通过后，允许运行灯（绿色）闪烁；9.点击人机界面上进入系统按钮，输入密码后可进行参数的设置及监控；10.将本地-远程选择开关拨至“本地”；11.按下人机界面上预充电合闸按钮，变频器开始软启动，高压指示灯（红色）常亮；12.待软启动结束，自动闭合进线高压断路器，合闸成功后，高压指示灯（红色）常亮；13.将变频器“本地-远程”开关切换至“远程”位；（变频启停由操作柱和DCS实现）；7#炉引风机变频器停电操作说明1.检查7#引风机已经停运，变频器确实处于停机状态；2.按下17G开关柜“手分按钮”，分断6kV断路器，并摇至试验位；3.断开17G开关柜二次回路空开和保险；4.断变频系统控制电源—自2#配电室Ⅱ-11 柜 7# 抽屉；注意：1.电机运行时，打开变频器及旁路柜柜门，会连锁分断6kV断路器，导致停机；2.电机运行时，断开旁路柜二次电源，会连锁分断6kV断路器，导致停机；3.旁路柜的隔离开关只在倒闸时需要操作，正常运行期间不必频繁操作，否则会导致7#炉引风机变频器告警、故障以及复位操作说明当变频器发生故障或告警时，人机界面会弹出相应故障或告警信息窗口，同时根据故障类型的不同，控制面板指示灯状态说明见表5-3。

控制面板指示灯状态告警/故障复位逻辑：1．告警可自动复位；2．一般故障消失后需手动进行复位；3．多数严重故障需要在停机状态下才可手动复位，涉及器件等物理硬件损坏的故障必须断开Q1，进行故障排查后再次闭合Q1，方可进行操作。

艾得森变频器说明书ADS-AG系列说明书

第一章概述1.1前言感谢您选用 ADS-AG系列变频器，本手册包括有变频器使用时的操作说明和注意事项，不正确的使用可能会发生意想不到的事故，故使用变频器前，请仔细阅读本手册，正确地使用变频器并将此手册交给最终用户。

在仔细阅读本使用手册及附属数据并能正确使用前，请不要安装，操作，维护或检查变频器。

在熟悉机器的知识，安全信息以及全部有关注意事项以后使用。

在本手册中，将安全等级分为“危险”和“注意”。

不正确的操作造成的危险情况将导致死亡或重伤的发生。

不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。

请遵循两个等级的注事项，因为它们对于个人安全都是重要的。

1.2相关说明1.2.1 铭牌说明1.2.2 型号说明1.3开箱检查本变频器在出厂前经过了严格的质量检验和各项功能测试，并做防振动和防撞击等包装处理，但在运输途中有可能发生意外，致使产品受损。

因此，在您收到产品后，请开箱检查。

若以下所列出的任何一项有误，请及时与经销商或本公司联系。

1.3.1检查变频器在运输途中是否造成损坏或螺丝松动；1.3.2箱内变频器一台附使用说明书一本(内附保修单一份)、合格证一张；1.3.3检查变频器的铭牌是否与您所订购产品一致；1.3.4检查有无异物在变频器内。

1.4功率分布表第二章注意事项2.1安全注意事项2.2使用环境要求2.2.1工作环境温度 -10 ℃至 +45 ℃(不结冰)2.2.2工作环境湿度 90% RH 发下(不结露)2.2.3海拔高度与振动强度:海拔 1000 米以下， 0.5G以下， 1000 米以上，每增高100 米降额 3%,2000 米以上每增高 100 米降额 5% 使用。

2.2.4其它要求（见附图）附图：请避免在以下场合使用第三章安装和接线本章为产品的基本“安装和接线”，使用前请仔细阅读本章的注意事项。

3.1机箱结构和安装尺寸由于变频器属于精密的电力电子产品，其现场安装的好坏，环境的优劣直接影响变频器的正常工作和使用寿命，故要求如下：3.2.1检查变频器安装地点的环境跟本手册第一章中“使用环境要求”是否相符，若不相符请不要安装，否则会损坏变频器。

(完整word版)艾默生说明书标准-3版

变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。

二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。

4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。

2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。

调试（0。

7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。

5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。

变频说明书艾默生ev800变频器设置

目录
序言 ........................................................................ 1
第一章安全信息 .................................................. 2 1.1 安全定义...................................................... 2 1.2 电气安全警告 .............................................. 2 1.3 系统设计和人员安全 .................................. 2 1.4 电机.............................................................. 2 1.5 调整参数...................................................... 2 1.6 电气安装...................................................... 2 1.6.1 电击危险.......................................... 2 1.6.2 绝缘器件.......................................... 3 1.6.3 停机功能.......................................... 3 1.6.4 储存电荷.......................................... 3 1.6.5 使用插头和插座供电 ...................... 3 1.6.6 安全接地要求.................................. 3 1.6.7 改善功率因数的电容或压敏器件 .. 3 1.7 报废注意事项 .............................................. 3

爱默生_EV1000系列变频器说明书【实用精品】

2.2.1 EV1000 系列变频器型号..............................6 2.2.2 EV1000 系列变频器型号与铭牌说明 ..........6 2.2.3 EV1000 系列变频器外形尺寸 ......................7 2.2.4 LED 键盘显示单元 TDP-LED02 尺寸 .........7 2.3 选配件....................................................................8 2.3.1 制动电阻........................................................8 2.3.2 LED 状态显示单元 TDP-LED03..................8 2.3.3 TDP-LED02 的安装座和连接线...................8 2.3.4 通信组件........................................................9
第三章安装及配线............................................................10 3.1 变频器安装..........................................................10
3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6
变频器运行命令通道 ..................................24 变频器频率给定通道 ..................................24 变频器工作状态 ..........................................24 变频器运行方式 ..........................................24

艾默生变频器操作说明

7#引风机带变频的停、送电操作须严格按照此步骤进行，否则会导致电气事故！7#炉引风机变频器送电操作1.检查旁路柜隔离开关位臵正确，各柜门封闭正常；2.检查操作柱、变频器的急停按钮均复位，各柜门封闭正常；3.合17G开关柜二次回路空开和保险，将断路器手车摇至工作位，并检查确认；4.将17G开关柜转换开关切换至“远程”位；5.送变频系统控制电源—自2#配电室Ⅱ-11柜7#抽屉；6.合变频器和旁路柜所有二次回路空开和保险；7.检查变频器人机界面，主控系统开始自检，控制面板上2个指示灯同时点亮；8.主控所有自检通过后，允许运行灯（绿色）闪烁；9.点击人机界面上进入系统按钮，输入密码后可进行参数的设臵及监控；10.将本地-远程选择开关拨至“本地”；11.按下人机界面上预充电合闸按钮，变频器开始软启动，高压指示灯（红色）常亮；12.待软启动结束，自动闭合进线高压断路器，合闸成功后，高压指示灯（红色）常亮；13.将变频器“本地-远程”开关切换至“远程”位；（变频启停由操作柱和DCS实现）；7#炉引风机变频器停电操作说明1.检查7#引风机已经停运，变频器确实处于停机状态；2.按下17G开关柜“手分按钮”，分断6kV断路器，并摇至试验位；3.断开17G开关柜二次回路空开和保险；4.断变频系统控制电源—自2#配电室Ⅱ-11柜7#抽屉；注意：1.电机运行时，打开变频器及旁路柜柜门，会连锁分断6kV断路器，导致停机；2.电机运行时，断开旁路柜二次电源，会连锁分断6kV断路器，导致停机；3.旁路柜的隔离开关只在倒闸时需要操作，正常运行期间不必频繁操作，否则会导致接触不良；7#炉引风机变频器告警、故障以及复位操作说明当变频器发生故障或告警时，人机界面会弹出相应故障或告警信息窗口，同时根据故障类型的不同，控制面板指示灯状态说明见表5-3。

控制面板指示灯状态指示灯状态故障类型故障指示灯（红色）允许运行灯（绿色）停机状态运行状态正常熄灭闪烁常亮一般故障（F1）闪烁熄灭常亮严重故障（F2）常亮熄灭熄灭告警/故障复位逻辑：1．告警可自动复位；2．一般故障消失后需手动进行复位；3．多数严重故障需要在停机状态下才可手动复位，涉及器件等物理硬件损坏的故障必须断开Q1，进行故障排查后再次闭合Q1，方可进行操作。

(整理)艾得森变频器说明书ADS-AG系列说明书

第一章概述1.1前言感谢您选用 ADS-AG系列变频器，本手册包括有变频器使用时的操作说明和注意事项，不正确的使用可能会发生意想不到的事故，故使用变频器前，请仔细阅读本手册，正确地使用变频器并将此手册交给最终用户。

在仔细阅读本使用手册及附属数据并能正确使用前，请不要安装，操作，维护或检查变频器。

在熟悉机器的知识，安全信息以及全部有关注意事项以后使用。

在本手册中，将安全等级分为“危险”和“注意”。

不正确的操作造成的危险情况将导致死亡或重伤的发生。

不正确的操作造成的危险情况将导致一般或轻微的伤害或造成物体的硬件损坏注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。

请遵循两个等级的注事项，因为它们对于个人安全都是重要的。

1.2相关说明1.2.1 铭牌说明1.2.2 型号说明1.3开箱检查本变频器在出厂前经过了严格的质量检验和各项功能测试，并做防振动和防撞击等包装处理，但在运输途中有可能发生意外，致使产品受损。

因此，在您收到产品后，请开箱检查。

若以下所列出的任何一项有误，请及时与经销商或本公司联系。

1.3.1检查变频器在运输途中是否造成损坏或螺丝松动；1.3.2箱内变频器一台附使用说明书一本(内附保修单一份)、合格证一张；1.3.3检查变频器的铭牌是否与您所订购产品一致；1.3.4检查有无异物在变频器内。

1.4功率分布表第二章注意事项2.1安全注意事项2.2使用环境要求2.2.1工作环境温度 -10 ℃至 +45 ℃(不结冰)2.2.2工作环境湿度 90% RH 发下(不结露)2.2.3海拔高度与振动强度:海拔 1000 米以下， 0.5G以下， 1000 米以上，每增高100 米降额 3%,2000 米以上每增高 100 米降额 5% 使用。

2.2.4其它要求（见附图）附图：请避免在以下场合使用第三章安装和接线本章为产品的基本“安装和接线”，使用前请仔细阅读本章的注意事项。

3.1机箱结构和安装尺寸3.2安装要求由于变频器属于精密的电力电子产品，其现场安装的好坏，环境的优劣直接影响变频器的正常工作和使用寿命，故要求如下：3.2.1检查变频器安装地点的环境跟本手册第一章中“使用环境要求”是否相符，若不相符请不要安装，否则会损坏变频器。

艾莫森变频器使用手册

0.700m/s3
X
F3.16
结束段减速度
结束段减速度
0.020-2000m/s3
0.001m/s3
0.700m/s3
X
特殊运行参数
F3.17
自学习速度
自学习速度
0~MIN(0.630m/s,F0.05)
0.001m/s
0.400m/s
X
F3.18
蓄电池速度
蓄电池速度
0~MIN(0.500m/s,F0.05)
X
F5.01
X2端子功能
1:楼层指令(F1)
2
F5.02
X3端子功能
2:楼层指令(F2)
3
F5.03
X4端子功能
3:楼层指令(F3)
适配电机值
X
F1.16
互感
互感
0.0-999.9mH
0.1mH
适配电机值
X
F1.17
空载激磁电流
空载激磁电流
0.0-999.9A
0.1A
适配电机值
X
三,矢量控制功能F2
转速调节器
F2.00
ASR比列增益1
ASR1-P
0.000-6.000
0
1
X
F2.01
ASR积分时间1
ASR1-I
0(不作用)0.032-32.00s
0.050m/S
X
F3.22
强迫减速时减速度
强迫减速时减速度
0.020~2.000m/s2
0.001m/s2
0.700m/s2
X
五,距离控制参数F4
F4.00
总楼层数
总楼层数
2~50
1
15
