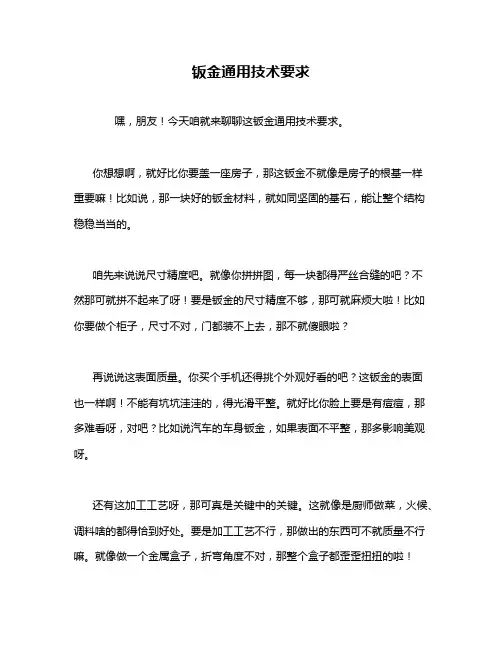

嘿，朋友！今天咱就来聊聊这钣金通用技术要求。
你想想啊，就好比你要盖一座房子，那这钣金不就像是房子的根基一样
重要嘛！比如说，那一块好的钣金材料，就如同坚固的基石，能让整个结构稳稳当当的。
咱先来说说尺寸精度吧。
就像你拼拼图，每一块都得严丝合缝的吧？不
然那可就拼不起来了呀！要是钣金的尺寸精度不够，那可就麻烦大啦！比如你要做个柜子，尺寸不对，门都装不上去，那不就傻眼啦？
再说说这表面质量。
你买个手机还得挑个外观好看的吧？这钣金的表面
也一样啊！不能有坑坑洼洼的，得光滑平整。
就好比你脸上要是有痘痘，那多难看呀，对吧？比如说汽车的车身钣金，如果表面不平整，那多影响美观呀。
还有这加工工艺呀，那可真是关键中的关键。
这就像是厨师做菜，火候、调料啥的都得恰到好处。
要是加工工艺不行，那做出的东西可不就质量不行嘛。
就像做一个金属盒子，折弯角度不对，那整个盒子都歪歪扭扭的啦！
咱可千万别小瞧了这钣金通用技术要求啊，它可是关系到好多东西呢！你看那些高质量的产品，哪个不是在这方面下足了功夫？咱干啥都得精益求精，对吧？可不能马马虎虎的。
我觉得呀，只有把这钣金通用技术要求都做到位了，才能做出真正让人满意的好东西来！咱得认真对待，不能马虎呀！。
钣金技术要求大全
钣金技术要求大全钣金技术是一门广泛应用于制造业的工艺，涵盖了从汽车制造到电子产品、从航空航天到家具等众多领域。
要掌握好钣金技术，需要了解一系列的要求和规范。
一、材料选择在钣金加工中，材料的选择至关重要。
常见的钣金材料包括不锈钢、冷轧板、热轧板、铝板、铜板等。
选择材料时，需要考虑以下几个因素：1、强度和硬度：根据产品的使用环境和受力情况，选择具有足够强度和硬度的材料，以确保产品的稳定性和可靠性。
2、耐腐蚀性：如果产品将在潮湿、腐蚀性环境中使用，应选择具有良好耐腐蚀性的材料，如不锈钢。
3、成本：在满足性能要求的前提下，尽量选择成本较低的材料，以控制生产成本。
4、可加工性：考虑材料的延展性、可塑性等加工性能，便于后续的冲压、折弯、焊接等工艺操作。
二、图纸设计准确清晰的图纸是钣金加工的基础。
在设计图纸时，需要注意以下几点：1、尺寸标注：标注应清晰、准确，包括长度、宽度、高度、孔径、折弯角度等关键尺寸，公差范围也应明确标注。
2、视图完整性：提供多个视图，如主视图、俯视图、侧视图等，以全面展示产品的形状和结构。
3、工艺标注：对于需要特殊加工工艺的部位，如冲压、焊接、表面处理等，应在图纸上进行标注和说明。
三、冲压工艺冲压是钣金加工中常用的工艺之一。
以下是冲压工艺的一些要求：1、模具设计：模具的设计应合理，确保冲裁力均匀分布，减少模具磨损和产品缺陷。
2、冲压精度：控制冲压件的尺寸精度和形状精度，避免出现毛刺、变形等问题。
3、冲裁间隙：合理选择冲裁间隙，过大或过小的间隙都会影响冲压质量。
4、冲压速度：根据材料和模具的特性，选择合适的冲压速度，以提高生产效率和产品质量。
四、折弯工艺折弯是使钣金件形成一定角度和形状的重要工艺。
在折弯过程中，需要注意以下要求：1、折弯半径：根据材料的厚度和性能，选择合适的折弯半径，以避免材料开裂。
2、折弯角度精度：确保折弯角度符合图纸要求，误差应控制在允许范围内。
3、折弯顺序：合理安排折弯顺序，避免因折弯顺序不当导致产品变形或尺寸偏差。
钣金件技术要求
钣金件技术要求
钣金件技术要求
钣金件的技术要求旨在保证钣金件的质量和性能，以满足用户的需求。
钣金件技术要求有许多，包括原材料要求、尺寸要求、表面处理要求、抗拉强度要求、相对密度要求、耐冲击性能要求等。
第一，钣金件的原材料要求主要是要求所用原材料具有良好的力学性能，要求较高的机械性能，如抗张强度、抗拉强度、屈服强度和断裂伸长率等。
其次，钣金件尺寸要求，尺寸的精度、形状的精度、位置的精度都必须符合图纸的要求，以保证钣金件的性能。
第三，钣金件表面处理要求，主要指表面光洁度、附着力和耐腐蚀性等要求，这些要求必须符合图纸的要求，以保证钣金件的使用寿命。
第四，钣金件的抗拉强度要求，钣金件在使用过程中，必须具有足够的抗拉强度，以保证钣金件的安全性和可靠性。
第五，钣金件的相对密度要求，这是指钣金件的密度与标准密度的比值，必须符合技术要求，以保证钣金件的质量。
第六，钣金件的耐冲击性能要求，必须保证钣金件具有足够的耐冲击性能，以保证钣金件的可靠性。
以上就是钣金件技术要求的主要内容，要想生产出高质量的钣金件，必须严格按照技术要求来操作，这样才能保证钣金件的质量和性能，满足用户的需求。
钣金件通用技术条件
钣金件通用技术条件1.主题与范围1.1 本通用技术条件规定了我公司钣金产品（箱、柜、操作台、架等）相关的技术要求。
1.2 本通用技术条件适用以金属板材、带材、标准型材、管材、金属丝材为原料，以剪切、冲压、拉伸、折弯、拼焊等工艺方法成型的钣金件。
1.3 凡设计文件未明确技术要求的钣金件，均应按本通用技术条件的相应要求进行制造和验收。
1.4 在某些工序中采用车削、洗削、刨切、钻孔等机械加工方法时技术要求可参照通用技术条件相应条款或按GB1804公差与配合，GB1804形状和位置公差及相应的粗糙度选用。
2. 钣金零件通用技术条件2.1 总则2.1.1 零件表面上不允许有裂纹、分层、裂口、锈蚀及深度超过零件最小厚度公差的压伤及划伤。
表面上的手汗迹、油痕、斑点、锈蚀、轻微的划伤、压伤等，允许在零件厚度公差范围内进行光滑修磨排除。
2.1.2 零件的内、外边缘应去除毛刺，板厚大于0.5毫米的金属制件要去锐边、倒角或制圆。
2.1.3零件允许变薄后的板厚为钢板最小厚度的90%，其它材料变形后的板厚不得小于最小厚度的85%。
2.1.4零件的表面上允许有模具及夹具留下的痕迹，但不是剧烈的压伤或凹痕（这些地方的最小厚度不得低于2.1.3条规定）。
2.2 钣金零件的公差2.2.1剪切下料的尺寸偏差（表1）剪切后的尺寸偏差及两对角线长度之差值应控制在表中偏差范围内。
（表1）mm注：上述尺寸偏差对包容件应取正值，被包容件取负值。
2.2.2 普冲开角、冲孔的尺寸偏差A) 开角尺寸偏差为+0.3毫米，冲孔孔径尺寸偏差为+0.3毫米。
B) 冲孔的中心距尺寸偏差应符合表2规定（表2）2.2.3钣金零件折弯尺寸公差2.2.3.1图样上未标有尺寸公差的可按以下要求验收，一般零件折弯尺寸公差控制在±0.15/500毫米，折边长度每增加500毫米范围内，公差值递增±0.05毫米，即：±0.20/＞500-1000毫米，±0.25/＞1000-1500毫米……依此类推。
钣金工艺守则,钣金技术要求大全
钣金工艺守则| 钣金技术要求大全什么是钣金？钣金，一种加工工艺，钣金尚未有一个比较完整的定义。
根据国外某专业期刊上的一则定义，可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。
其显着的特征就是同一零件厚度一致。
钣金工艺守则：1.适用范围1.1本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。
1.2被剪切的材料厚基本尺寸为0.5～6毫米，最大宽度为2500毫米。
2.材料2.1材料应符合技术条件要求。
2.2材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。
3.设备及工艺装备、工具3.1板子、钳子、油壶、螺丝刀、手锤。
3.2游标卡尺、外径千分尺、钢板尺、钢卷尺、直角尺、划针。
4.工艺准备4.1熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。
4.2按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。
4.3为了降低消耗，提高材料利用率，要合理计算采取套裁方法。
4.4将合格的材料整齐的堆放在机床旁。
4.5给剪板机各油孔加油。
4.6检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙。
钣金技术要求大全：1.钣金件零件去除氧化皮。
2.钣金件零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，28HRC～32HRC。
5.钣金件零件进行高频淬火，350～370℃回火，40HRC～45HRC。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-2000.9.未标注尺寸公差应该按照GB/T1804-m10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
钣金工种之门框焊接工操作规程
为确保人员、设备的安全，保证产品质量，避免意外（人员、设备或质量）事故的发生，提高生产效益，现将有关工作规程以表格的形式说明，若有不明之处，必须及时向车间主任询问，不得随意操作，具体如下：
分类
具体操作次序及要求
人员安全注意事项
设备工具养护注意事项
产品质量注意事项
上班准备
1.参加班前会议，填写工作记录表。
10.确保上连铁方向正确，及垂直花纹面
离厂区之前
1.如实地汇报当日生产任务完成情况。
2.整理操作场地。
3.清扫场地，严禁有价金属材料当垃圾处理。
4.分类存放有价废金属材料。
5.不影响他人正常生产。
6.整理工具及配件，放进工具箱内上锁。
7.做好与下班工作人员的生产交接工作。
8.记工作记录表。
9.注意查看车间里通知是否需要加班。
3.焊接线螺丝有无松动，防止接触不好，或老化
1.自检上道工序产品。
正常生产过程
1.接生产任务抓紧生产进度。
2.自检每一个门框的净长，内空符合标准与否，（注意中间内空）
3.生产合格框严禁随手乱扔，应叠放整齐，不宜过高。
4.及时修补打磨工序中需重焊、补焊的地方。
5.发现质量问题上报质检员和车间负责人。
6.未经允许不私调，更改生产任务。
1.严格执行公司质量管理规定。
2.门框的净长，内空不间断反复测量。
3.焊接前检查有无组合错误，框料有无凹凸不平。
4.门框对角要平，敲角应无凹，需补角（宽边）。
5.门框端面焊缝饱满。
6.接头不漏光，焊接要完全。
7.外档锁盒，长档墙钉铁无焊穿，偏差。
8.严禁出现批量质量问日表。
1.关闭设备电源。
