PVC手套基本知识培训

PVC基础知识培训

8.增塑剂
基本概念：添加到聚氯乙烯树脂中，能够改善PVC塑化效果的化工助剂。增塑剂：是为了降低聚合物的软化温度和提高其加工性、柔韧性或延展性而加入的低挥发性的一类物质，而这种作用则称为增塑作用。又称塑化剂，可塑剂。增塑剂通常是高沸点的酯类或低熔点的固体，能增加聚氯乙烯加工成型时的可塑性和流动性，使比较坚硬的塑料变成柔软而有韧性的材料，使玻璃化温度和粘流温度降低，熔体粘度减小。增塑剂还可能使聚氯乙烯微量晶体熔点降低，利于加工。
4、PVC制法结语、制法结语
不管是电石法还是乙烯法PVC生产路线，最后都是由氯乙烯单体聚合生成 PVC。氯乙烯单体合成方法主要有乙炔法、联合法、烯烃法、乙烯氧氯化法、乙烷一步氧氯化法五种。我国目前普遍采用的为乙炔法(电石法)和乙烯氧氯化法两种。当前我国氯碱工业大部分采用电石法生产PVC以平衡氯气。虽然此法耗能较高，但因此方法具有投资低，设备简单、转化率及产品纯度较高等特点。所以，电石法在我国PVC生产中占有很大比例。严格来讲，排除对环境污染的比较，电石法与乙烯法所制得的PVC粉质量无明显差别，其质量的差别与聚合方法有关。乙烯法透明度较佳，电石法流动性较好，耐热方面也取决于氯乙烯单体的制法。
7、A.填充剂介绍碳酸钙、填充剂介绍碳酸钙1 填充剂介绍—碳酸钙
碳酸钙类填充剂 (1)普通碳酸钙(白垩)：白色晶体或粉末，比重2.70-2.95，溶于酸而难溶于水。在以二氧化碳饱和的水中辩解而成碳酸氢钙，加热到 825℃分解为氧化钙和二氧化碳。天然产的碳酸钙矿物有石灰石、方解石、白灭、大田石等，将它们磨成粉后叫为普通碳酸钙。它们又有干解与湿磨之别，粒径在1.544微米之间，干磨者粒度大于20微米而湿磨者小于20微米。 (2)沉淀碳酸钙：用二氧化碳通入石灰水或碳酸钠溶液与石灰水发生沉淀作用生成的粉状碳酸钙，一般分为：轻质沉淀碳酸钙：比重2.50-2.60 重质沉淀碳酸钙：比重2.70-2.80

一次性PVC手套自动脱模机培训资料(黄山清发表)

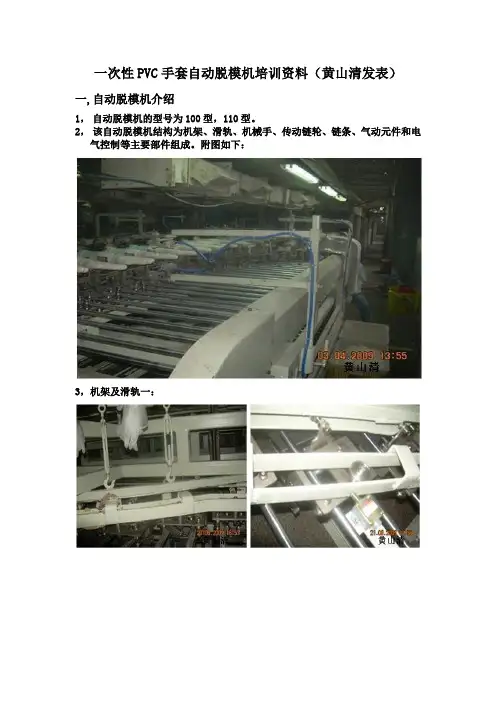

一次性PVC手套自动脱模机培训资料（黄山清发表）一,自动脱模机介绍1，自动脱模机的型号为100型，110型。

2，该自动脱模机结构为机架、滑轨、机械手、传动链轮、链条、气动元件和电气控制等主要部件组成。

附图如下：3，机架及滑轨一：4，机架及滑轨二：5，机械手及吹气喷嘴：6，传动链轮和链条：7，部件功能：主传动链条松紧调节装置机械手动作、吹气同步检测感应装置机械手循环链条松紧调节装置机械手撑爪开度调节器，以适应不同手套规格8，气动部分（1）气动回路：气源→小型储气罐→过滤器→电子脉冲阀→吹气口1.工作气压为0.7~0.8MPa。

2.日常保养：检查气管接头是否有漏气现象；吹气口铜管，接头是否有松动；定期排水。

（2）气动回路中压缩空气带有水份是什么原因？怎么处理？1. 空压机系统带水，检查排放压缩空气储气罐的干燥排水系统。

2. 小型储气罐与过滤器均有手动排水阀，可以手动排水。

9，气路组成图：二，自动脱模过程手套成熟卷边后------经预脱毛刷刷下手套卷边形成翻边------至脱模前的手模（座）定位-----手模座落入机械手---------机械手夹住手模-------吹气喷嘴将手套翻边吹上机械爪-------机械爪撑开绷住手套-------手套脱离手模---------手套被吹入集料口，具体过程见下图：三，自动脱模机操作流程1，启动如果未将手模顶出，启动操作步骤如下：（1）将电源旋钮开关旋到“ON”；（2）再将运行旋钮开关旋到“ON” ；（3）启动手套生产流水线；如果已将手模顶出，启动操作步骤如下：（1）将电源旋钮开关旋到“ON”；（2）按住对应机组的“下降”按钮，直至手模全部到位（少数手模需人工将其还原到位），松开该按钮；（3）将吹气装置转至吹气工位；（4）调节驱动轮调节手轮，使手模在机械臂中间；（5）再将运行旋钮开关旋到“ON”；（6）启动手套生产流水线；（7）调节驱动轮手轮和吹气装置，直至自动脱模机正常工作；2，停止如遇停线检修，停止操作步骤如下：（1）停止手套生产流水线的运行；（2）再将运行旋钮开关旋到“OFF”；（3）将电源旋钮开关旋到“OFF”；3，如遇紧急情况，操作步骤如下（1）将手套生产流水线紧急停止；（2）将吹气装置转离与吹气工位；（3）按住对应机组的“顶出”按钮，直至手模（托架）顶出到位，与脱模机完全脱离，松开该按钮；（4）将对应机组的传动小链条与链轮脱离，并将脱模机拉出工位，以便进行维修；（5）将运行旋钮开关旋到“OFF”；（6）再将电源旋钮开关旋到“OFF”；（7）启动手套生产流水线，进行人工脱模，同时安排人员对脱模机进行维修；4，当故障排除后，恢复生产操作步骤如下（1）将手套生产流水线紧急停止；（2）将故障排除的自动脱模机推入工位，并将小链条与链轮安装到位，调节好位置并固定；（3）按照启动步骤启动；5，操作注意事项1、启动时应先打开电源开关，后打开运行开关；2、为提高成品率，每班必须检查吹气装置，如有位置不对等情况，需派专人进行调节；3、如遇机械爪碰擦手模，应调节驱动轮下方的调节手轮，使手模位于机械小车中间；4、如遇特殊情况，应关闭吹气装置，推离吹气工位后，再将手模顶出；5、使脱模机恢复生产，应分步降下手模，并调节驱动轮手轮和软气装置，直至自动脱模机正常工作；四，自动脱模设备运行时的常见故障和排除方法1．吹气装置气嘴被不转的手模打偏、吹气架位置偏移。

PVC知识期货培训(一)

2、全球知名PVC的生产厂商
信越化学、台塑、OxyVinyls、欧洲乙烯基、LG化学、吉昂等全球最大的六家PVC生产厂商的产能总和占全球PVC总产能的 27.75%左右。从目前的投资和新增项目的情况分析，在2010年前后，以西湖、信科、吉昂等企业为代表的美国和加拿大PVC生产商可能会进一步提高产能。
2、中国PVC产能的地域分布
PVC的产能主要集中在华北地区。其后依次为华东、华中、西北、西南等区域。从省市分布来看，山东是产量最大的省份，其后依次为天津、四川、江苏、河南、新疆等省份，前10位的省市产量占国内总产量的75%以上。
2007年中国PVC产能地区分布情况
3、未来中国PVC扩能情况统计
4、全球PVC的需求
2000年全球PVC需求量仅2400万吨，至2008年市场需求增至 3600万吨，预计到2009年PVC需求的年均增长在4%左右。亚洲地区无疑是世界上最大的PVC消费地，其次是北美和欧洲。
受到2008年国际“金融危机” 影响，PVC的生产和消费都出现明显下滑的现象。当经济恢复稳定后，PVC市场还应该重新回到增长的轨道上，但扩张深度可能减弱。对于不同地区的PVC市场而言，亚洲和新兴经济体国家将继续保持旺盛的发展势头，将带动全球PVC市场的发展。
鲁, 80, 7% 闽, 80, 7% 京津冀豫, 140, 13% 江浙沪, 270, 25%
数据来源：中国石油和化学工业协会
4、中国PVC未来消费情况预测
PVC在中国还有较大的发展空间。从PVC的人均消费量来看，发达国家的人均消费量为15-20千克，而我国仅6千克左右。另外，国内基础设施建设的发展和城市化进程的提高，都将拉动PVC的内需数量。未来，中国高度活跃的建筑业大约能消耗国内PVC年产量的70%， PVC管材、窗和门等异型材的用量将继续提升国内PVC的消费。特别是在华南、华北和东北地区建筑业的强劲增长，将成为拉动我国 PVC消费需求的重要力量。

PVC手套工艺质量指南资料

一次性PVC手套工艺操作指南本资料仅为个人实践经验总结仅供参考序号产品缺陷症状原因解决方式01卷边不实，卷边“S”边边内部有空隙，边呈扭曲状1.PU/湿粉液位偏高，卷边温度低2.卷边速度和皮带加速速度不匹配3.卷边、整边辊调节位置不当4.卷边辊表面凹凸不平1.控制好PU料位，调整烘箱温度达到卷边需要温度；2.调节好卷边速度与手模转速，使之匹配；3.调整卷边辊到合适位置（要小于25度，松紧要适中）4.及时更换卷边辊：02卷边太粗、接头处扁空边卷边不圆整卷边直径>1.5mm有明显不平整突出部分有突出物质存在1. 胶槽液位偏高会产生卷边粗，有接头；2.pu、湿粉液位太低会产生卷边粗；3.卷边棍整边辊位置调整不当4.卷边棍跳动5.胶槽液位偏高卷边胶皮被卷入边中6.擦卷边、整边辊时抹布太湿7.DOTP原材料有质量问题，配方不合理，浆料易糊化，粘度偏高，浆料流动性较差。

1.检查胶槽液位是否在合适位置并调整2.PU料位控制在釉面以下10-15mm，湿粉料位控制在釉面以下25-30mm3.调整卷边整边棍到粗细合适4.更换卷边棍5. 调整胶料槽液位，卷边向外拉，或更换手模重新调节；6.擦卷边辊抹布尽量拧干；7.及时调整DOTP配方，增加WT-1使用份额，较严重的生产线用小桶盛5KG左右WT-1原料与PVC浆料搅匀后倒入浆缸入口处。

03卷边太细卷边直径<0.9mm虚边或无边1. 胶槽液位偏低就会产生；2.pu、湿粉液位太高会产生卷边细；3.卷边棍整边辊位置调整不当1.检查胶槽液位是否在合适位置并调整2.PU料位控制在釉面以下10-15mm，湿粉料位控制在釉面以下25-30mm3.调整卷边整边棍到粗细合适序号产品缺陷症状原因解决方式04克重太轻克重低于要求 1.PVC料位太低，浅浆了；2.PVC浆缸浆料粘度太低；3.生产线速太慢；4.手模温度升高；5.短时间停线；1.提升PVC料位到正常位置；2.放重胶，提升浆缸粘度；3.提高生产线速度；4.降低手模温度到80-95度；5.第一圈手套检包女工挑出；05克重太重克重高于要求 1.PVC料位太高；2.PVC浆缸浆料粘度太高；3.生产线速突然提升；4.手模温度偏低；5.PVC浆料温度不在控制范围之内1.降低PVC料位到正常位置；2.放轻胶，降低浆缸粘度；3.降低生产线速度；4.提升手模温度到80-95度；5.调节冷却水，浸浆手模温度等，使PVC浆料温度在52-58度；06生产线手套一边轻一边重手套的A、B面可重相差很大1.主轨平整度调整不合适；2. PVC浆缸副轨压板调节不当，手模腕部浸料不均匀；3. PVC浆料超过卷边辊，A/B面卷边辊起圈位置不同1.利用架线时间调整主轨道水平度2.调整PVC浆缸副轨处手模座挡板，使手模浸浆均匀；3.降低PVC料位，调整卷边辊位置，使其初卷位置相同。

pvc手套品质分级标准和使用注意事项正式样本

文件编号：TP-AR-L2858There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________pvc手套品质分级标准和使用注意事项正式样本pvc手套品质分级标准和使用注意事项正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一次性pvc手套是一种价格低、适用范围广的劳保手套种类，不含有任何可能引起过敏的蛋白质，因而是很多行业常用产品。

其缺点是含有不利于健康及环保的增塑剂，且比较容易破损。

pvc手套按照标准分成几个级别，接下来一起了解一下相关知识。

pvc手套pvc手套分级标准：（1）A级品：手套表面无破洞（有粉pvc手套）粉量均匀，无明显粉状，颜色呈透明乳白色，无明显墨点、无杂质，各部位尺寸及物理性能均符合客户要求。

（2）B级品：轻微污点，小黑点（1mm≤直径≤2mm）3个，或小黑点（直径≤1mm）数量较多（直径>5），变形，有杂质（直径≤1mm），颜色稍黄，严重指甲印，裂纹，各部分尺寸、物理性能不符合客户要求。

（3）废品：破洞、严重油污、严重发黄、杂质（直径>1mm），无卷边或破边、扒破、划破、撕破、裂纹、粘破、余料。

（4）自修复品：粉量大、大卷边、微脏、轻微内粘、指尖上黑油粉小，物理性能均符合客户要求。

pvc手套品质分级标准和使用注意事项正式版

管理制度编号：LX-FS-A36414pvc手套品质分级标准和使用注意事项正式版In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑pvc手套品质分级标准和使用注意事项正式版使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一次性pvc手套是一种价格低、适用范围广的劳保手套种类，不含有任何可能引起过敏的蛋白质，因而是很多行业常用产品。

其缺点是含有不利于健康及环保的增塑剂，且比较容易破损。

pvc手套按照标准分成几个级别，接下来一起了解一下相关知识。

pvc手套pvc手套分级标准：（1）A级品：手套表面无破洞（有粉pvc手套）粉量均匀，无明显粉状，颜色呈透明乳白色，无明显墨点、无杂质，各部位尺寸及物理性能均符合客户要求。

（2）B级品：轻微污点，小黑点（1mm≤直径≤2mm）3个，或小黑点（直径≤1mm）数量较多（直径>5），变形，有杂质（直径≤1mm），颜色稍黄，严重指甲印，裂纹，各部分尺寸、物理性能不符合客户要求。

（3）废品：破洞、严重油污、严重发黄、杂质（直径>1mm），无卷边或破边、扒破、划破、撕破、裂纹、粘破、余料。

防护手套培训资料

手是人体最为精细的器官之一。

它由27块骨骼组成，肌肉、血管和神经的分布及其复杂，仅指尖上的毛细血管长度就可以达数十米，神经末梢数千个。

在工业伤害事故中，手部伤害大致可以分为机械伤害、化学/生物伤害、电击/辐射伤害、振动伤害四大类。

根据材质、功能、使用场景的不同，防护手套有干千万万种，到底如何选择一双合适的防护手套呢？在进行手套选择时，首先要对工况、设备及作业环境进行充分分析，找到作业过程中的可能存在的危险源，根据危险源选择适当材料制作的、操作方便的手套。

另外请务必选择符合相关标准的手套，只有质量合格的手套才能有效保护您的手部作业安全。

正确防护才能百〃毒〃不侵防化手套多采用丁睛、天然乳胶、聚氯乙烯(PVC)、聚乙烯醇、氯丁橡胶、丁基合成橡胶、氟橡胶、氯磺化聚乙烯等耐溶剂耐腐蚀材料。

在使用时要根据作业过程接触化学品的成分不同来选用不同材质的防化手套。

防化手套可以在接触各种有机溶剂和酸碱试剂的使用环境中可以有效保护双手，广泛应用在石油化工行业、精细化工行业、脱脂、化学处理等作业环境。

无惧尖锐，勇敢出手高强高模聚乙烯纤维包覆玻纤、氨纶或钢丝等坚固材料赋予了防割手套耐割耐磨耐刺穿的"金刚不坏之身"，独特的纱线编制技术赋予它“柔软的内心"，在有效保护劳动者的双手免受锋利物体伤害的同时也可以提供较为舒适的佩戴体验。

防割手套是石油化工、冶炼采矿、食肉分割、金属加工、救灾抢险等行业从业人员的必备劳动保护产品。

通用系列防护手套是我们日常劳作中必不可少的手部防护用品。

劳动过程中双手如果不做好防护措施，就容易被割伤刺伤、烫伤冻伤、摩擦受伤、皮肤感染等，这些伤害都可以通过佩戴通用防护手套来避免。

不管是生产作业还是居家劳动都需要选择一双合适的通用防护手套来保持手部安全卫生。

当然，在有防化学伤害、高强度防割防刺穿等特殊防护需求或特殊作业场景下，务必根据危险源选择对应的防护手套。

即用即弃，健康生活信手拈来吃小龙虾、清洁厨房、清理垃圾……抛弃型防护手套可能是我们日常生活中接触最多的手套。

PVC手套生产过程控制质量管理培训教材

定解决办法。对于储存期超过一定年限的原材料，在使用前应有工厂质量部出具的检验员报告，只有
卫生指标以及物理指标均符合产品生产要求的原材料方可被使用。对于有印刷瑕疵的包装材料，由市场部/销售/客户决定是否让步接收。对于有其他瑕疵
的原材料，应由生产部、质量部、计划部等部门共同协商作出让步接收的决定。所有原材料检验记录必须完好保存并归档，保存期不得少于3年
量/产品批号/外箱上批号)
在线检验
过程接收
经授权获得放行资格的生产人员在生产过程中对产品进行检验，并根据这一结果作出产品放行与否的决定。由生产人员完成必须经过授权，有放行资格在生产过程中，对产品进行检验由生产人员决定产品放行与否
在线检验
过程接受流程图
在线检验员
检查属性和变量
结果在红区
袋装外箱尺寸/设计/材质/抗压内袋材质/尺寸/厚度标签材质/尺寸/设计
产品标准的确认
例子：Maxclean产品标准确认
进料检验
原材料检验
自己工厂原材料试验室检验原材料供应商提供的COA(检测报告）依据工艺配方生产后的成品手套品质检测结果来验证
原材料的品质有效性与符合性
进料检验
包装材料（纸Biblioteka /内盒/包袋/标签）产品标准的确认
成品手套标准(FPS)
针孔率废品率+成本克重成本
PU脱落程度/时间颜色
长度
气味
市场竞争力购买第一感觉
宽度
手感（软或偏硬）
厚度
洁净程度（无尘级别）
伸长率
外观卫生情况
拉伸强度
表面电阻
原则：符合客户质量标准+确保使用功能
产品标准的确认
包装(PS)标准

胶手套、PVC手套和丁腈手套的区别有哪些复习过程

胶手套、P V C手套和丁腈手套的区别有哪些胶手套、PVC手套和丁腈手套的区别有哪些1、材料区别乳胶手套也叫橡胶手套，乳胶是天然材质，取自于橡胶树汁液，天然乳胶是一种生物合成产品，由于树种、地质、气候以及其他相关条件不同，其成分和结构会经常出现巨大差异。

没有加任何物质的新鲜乳胶中，橡胶烃只占总量的20%-40%，其余少量为非橡胶组分和水。

非橡胶组分中有蛋白质、类脂、糖类和无机物组分等，它们一部分与橡胶粒子成复合结构，一部分溶解于乳清中或形成非橡胶粒子。

丁腈是一种橡胶，主要由丙烯腈和丁二烯合成，是有机合成及医药中间体的关键材料。

2、分类区别乳胶手套型号分有粉普通型和无粉净化型，光面与麻面防滑性。

丁腈手套型号分手掌麻面防滑与手尖麻面防滑、整体麻面防滑，一般无粉。

3、防过敏性乳胶手套含蛋白质，对于易过敏体质的人，容易产生过敏反应。

丁腈手套不含蛋白质、氨基化合物及其他有害物质，极少产生过敏。

4、可降解性乳胶手套与丁腈手套都可以降解，容易处理，有利于环保。

5、耐穿刺性乳胶手套的韧性与耐磨性与丁腈手套相比稍微逊色一些。

丁腈手套的耐穿刺比乳胶高三到五倍，对于需要使用到尖锐工具的牙医们，使用耐用的丁腈手套，可以在与病人接触之中建立一个更安全的屏障。

6、弹性乳胶手套软耐磨，弹性优于丁腈手套。

7、贴合手型因为丁腈手套含有丁二烯单体，使其能能够成为一种灵活的橡胶，它能让佩戴者体验到最佳的触觉敏感性。

此外，贴合手型是因为其良好的导热性，这一属性提供了出色的灵活性，这对医疗专业人员或操作小零件或工具的人员来说特别重要。

8、价位由于丁腈材质的耐化学和耐酸碱的效果比乳胶好得多，所以丁腈手套价格高于乳胶产品。

9、颜色丁腈材料可添加颜料，颜色较鲜艳。

能缓解患者的紧张情绪。

此外丁腈手套因为其无硅成分，有一定的抗静电性能，表面化学残留物低，离子含量低，颗粒含量小，适用于严格的无尘室环境。

综上所述，手套并无绝对好坏之分，人们在使用时可以根据自己的需求来选择适合自己的手套。

防护手套使用知识

防护手套使用知识防护手套是一种个人防护装备，常用于保护双手免受化学物质、微生物、切割、燃烧等伤害。

正确使用防护手套对于保护工作者的安全和健康至关重要。

以下是关于防护手套的使用知识的详细介绍。

一、选择适合的防护手套1. 根据工作环境和工作任务选择防护手套的类型。

不同工作环境和任务对手套的要求也会有所不同，如化学工作需要选择耐化学腐蚀的手套，医疗行业需要选择符合标准的一次性手套。

2. 根据手套的材质选择适合的手套。

常见的手套材质包括橡胶、乳胶、聚乙烯、聚氯乙烯、聚乙烯醇等。

根据工作任务选择手套材质，如对化学品要求耐腐蚀性能的工作需要选择橡胶或聚氯乙烯手套。

3. 注意手套的尺寸选择。

手套过大会影响灵活性和操作性，过小会造成不适和撕裂。

应选用符合手部尺寸的手套。

二、正确佩戴防护手套1. 手部清洁和干燥。

使用手套之前，应确保双手清洁干燥，以减少细菌和污染物的传播。

2. 检查手套是否有破损或穿孔。

在佩戴手套之前，需要仔细检查手套是否有破损或穿孔，确保手套的完整性。

3. 正确的佩戴手套。

先将手插入手套内，然后用另一只手轻轻将手套滑到位，确保手套与手部紧密贴合。

4. 注意手套的延长袖口。

对于一些需要保护手和前臂的工作，如接触化学品，应选择长度适宜的手套，确保覆盖到手臂上。

三、正确使用防护手套的注意事项1. 避免戴同一只手套出外。

手套在使用过程中会被污染，所以不要戴同一只手套出外，以免污染其他物体。

2. 避免过久佩戴手套。

长时间佩戴手套会引起手部潮湿、不透气，容易滋生细菌和真菌。

3. 使用手套时注意手部卫生。

佩戴手套后，不要触摸任何其他物体以及面部，以防止交叉污染。

4. 工作结束后正确处理手套。

正确处理手套包括将手套从内到外滚下，避免直接接触已经污染的外表面，然后将手套放入适当的容器中。

5. 避免重复使用一次性手套。

一次性手套的设计初衷是仅使用一次，不要重复使用以防止交叉感染。

四、注意手套的保养和更换1. 定期清洁手套。

PVC手套生产培训资料

2.增塑剂 2.增塑剂增塑剂是现代塑料工业最大的助剂品种, 增塑剂是现代塑料工业最大的助剂品种,对促进塑料工业特别是聚氯乙烯工业的发展起着决定性作用。凡能和树脂均匀混合,混合时不发生化学变化, 凡能和树脂均匀混合,混合时不发生化学变化,但能降低物料的玻璃化温度和塑料成型加工时的熔体黏度,且本身保持不变, 工时的熔体黏度,且本身保持不变,或虽起化学变化但能长期保留在塑料制品中并能改变树脂的某些物理性质,具有这些性能的液体有机化合物或低熔点的固体,均称为增塑剂. 树脂的某些物理性质,具有这些性能的液体有机化合物或低熔点的固体,均称为增塑剂. 实际上,增塑技术早在原始社会就已被运用,增塑剂也起始于原始人类的发明.例如: 实际上,增塑技术早在原始社会就已被运用,增塑剂也起始于原始人类的发明.例如: 陶器——粘土加水陶器——粘土加水古时候用" 溶于沥青来制防水材料用于防水,填补船缝等,这里" 古时候用"油"溶于沥青来制防水材料用于防水,填补船缝等,这里"油"起增塑剂作用还有皮革中用鲸油使之柔软, 还有皮革中用鲸油使之柔软,鲸油便是最持久的增塑剂软糖或甜点心——明胶加水软糖或甜点心——明胶加水增塑剂可以
聚氯乙烯的主要生产方法有四种：悬浮聚合、本体聚合本体聚合、乳液聚合和溶液聚合。
聚氯乙烯增塑加工时，增塑剂易于渗透无定形区增塑剂易于渗透无定形区，而晶区链段只有在较高温度（>170℃）下才能塑化（聚氯乙烯材料本身达到的温度要>170℃非烘箱内温度） >170℃ 聚氯乙烯材料本身达到的温度要>170℃ 聚氯乙烯材料本身达到的温度要
热稳定剂
聚氯乙烯（pvc)本身没有明显熔点，在80℃ 聚氯乙烯（pvc)本身没有明显熔点，在80℃~83 ℃开始软化，加热到180 ℃开始流动。在＞开始软化，加热到180 120 ℃以上时开始热分解，所以在还没有达到流动和熔点时侯就已经开始分解并逐渐焦化由所以在还没有达到流动和熔点时侯就已经开始分解并逐渐焦化由黄变黑！这样聚氯乙烯就没有办法做出产品！！聚氯乙烯这一反应是一个化学反应，是PVC加！聚氯乙烯这一反应是一个化学反应，是PVC加热后释放出氯化氢（HCl)的反应，根据这个反应只要不让很快脱出就能防止产品加工时变热后释放出氯化氢（HCl)的反应，根据这个反应只要不让Hcl很快脱出就能防止产品加工时变根据这个反应只要不让Hcl 根据这个反应只要不让黄和变焦。所以热稳定剂就诞生了，它的作用就是捕捉Hcl拟制脱氯化氢反应！它的作用就是捕捉Hcl 它的作用就是捕捉拟制脱氯化氢反应！根据热稳定性能需求不同分为以下几种： 1.铅盐式稳定剂： 1.铅盐式稳定剂：三盐基性（碱式）硫酸铅及硬质酸铅等弱酸的金属盐硫酸铅及硬质酸铅等弱酸的金属盐，能吸收聚氯乙烯降解时释放出来的氯化氢而反应生成金属氯化物。因生成的氯化物与树脂相容性比较差因生成的氯化物与树脂相容性比较差，也会在催化Hcl降解所以因生成的氯化物与树脂相容性比较差，也会在催化Hcl降解所以一班不可以单独使用。不适合软制品和无毒产品不适合软制品和无毒产品 2.有机锡稳定剂： 2.有机锡稳定剂：有机锡稳定剂不但能吸收氯化氢，还能与聚氯乙烯大分子上的薄弱环节中的氯原子作用还能与聚氯乙烯大分子上的薄弱环节中的氯原子作用，以稳定剂中的稳定基团取代上述氯原子，从而起到稳定作用从而起到稳定作用。有机锡类稳定剂还能捕集因降解而产生的自由基，缓减降解过程，当有氯化氢分解出来时当有氯化氢分解出来时，与有机锡反应所生成的二丁基氯化锡副产物，完全溶解于聚氯乙烯及增塑剂中完全溶解于聚氯乙烯及增塑剂中，也不会进一步催化降解，是比较理想的稳定剂，软硬制品和无毒制品都可使用，但是价格比较昂贵但是价格比较昂贵。 3.硬脂酸钙和钡等金属皂以及月桂酸钡等 3.硬脂酸钙和钡等金属皂以及月桂酸钡等不但能直接吸收氯化氢，还能吸收其它稳定剂与氯化氢生成的金属氯化物还能吸收其它稳定剂与氯化氢生成的金属氯化物。因此钡皂与其它金属皂混用时，能限制生成的金属氯化物（如ZnCl2 CdCl2 等），包括树脂及加工中的铁如

PVC手套基本资料

PVC手套基本资料Ⅰ基本原料PVC手套基本原料为；PVC糊树脂、增塑剂（DOP\DINP）、降粘剂（溶剂油）、热稳定剂、着色剂、填料。

ⅰ.PVC糊树脂：聚氯乙烯（polyvinylchloride)简称PVC是有氯乙烯单体（vinylchlo-ride monomer)简称VCM聚合而成的高分子化合物，聚合度可以用反应温度和聚合分子量调节剂进行控制PVC糊树脂物理性质外观：白色粉末分子量：40600~111600密度：1.35~1.45g/ml表观密度：0.4~0.65g/ml比热容（0~100℃):1.045~1.463J/(g. ℃）热导率：0.1626W/(m.k)折射率：nD20=1.544颗粒直径：紧密（XJ）型 30~100um疏松（SG）型：60~150um糊树脂 1.2~2um软化点：75~85 ℃热分解点：＞100-120 ℃开始降解出氯化氢溶解性：不溶于水、汽油、酒精、氯乙烯。

溶于酮类、酯类和氯烃类溶剂。

毒性：无毒、无臭ⅱ.增塑剂增塑剂是现代塑料工业最大的助剂品种,对促进塑料工业特别是聚氯乙烯工业的发展起着决定性作用。

凡能和树脂均匀混合,混合时不发生化学变化,但能降低物料的玻璃化温度和塑料成型加工时的熔体黏度,且本身保持不变,或虽起化学变化但能长期保留在塑料制品中并能改变树脂的某些物理性质,具有这些性能的液体有机化合物或低熔点的固体,均称为增塑剂. 增塑剂可以降低弹性模量和断裂拉伸强度、提高延伸性和断裂伸长率、改进柔软性、改进可逆弯曲强度、改进韧性和冲击强度、降低玻璃化转变温度、扩张聚合物在较低温度下的可应用型、改进对各种基料的粘合、提高或降低薄膜的封口性、改进润滑性能和减少摩擦、减少静电充电能力、改进表面光泽和外观、塑剂是指增加塑料的可塑剂,改善在成型加工时树脂的流动性,并使制品具有柔韧性的有机物质常用的是邻苯二甲酸酯类如邻苯二甲酸二辛酯（DOP）邻苯二甲酸二壬酯 (DINP）邻苯二甲酸二癸酯（DIDP）ⅲ.热稳定剂聚氯乙烯（pvc)本身没有明显熔点，在80℃~83 ℃开始软化，加热到180 ℃开始流动。

PVC手套资料

PVC手套基本资料Ⅰ基本原料PVC手套基本原料为；PVC糊树脂、增塑剂（DOP\DINP）、降粘剂（溶剂油）、热稳定剂、着色剂、填料。

ⅰ.PVC糊树脂：聚氯乙烯（polyvinylchloride)简称PVC是有氯乙烯单体（vinylchlo-ride monomer)简称VCM聚合而成的高分子化合物，聚合度可以用反应温度和聚合分子量调节剂进行控制PVC糊树脂物理性质外观：白色粉末分子量：40600~111600密度：1.35~1.45g/ml表观密度：0.4~0.65g/ml比热容（0~100℃):1.045~1.463J/(g. ℃）热导率：0.1626W/(m.k)折射率：nD20=1.544颗粒直径：紧密（XJ）型 30~100um疏松（SG）型：60~150um糊树脂 1.2~2um软化点：75~85 ℃热分解点：＞100-120 ℃开始降解出氯化氢溶解性：不溶于水、汽油、酒精、氯乙烯。

溶于酮类、酯类和氯烃类溶剂。

毒性：无毒、无臭ⅱ.增塑剂增塑剂是现代塑料工业最大的助剂品种,对促进塑料工业特别是聚氯乙烯工业的发展起着决定性作用。

凡能和树脂均匀混合,混合时不发生化学变化,但能降低物料的玻璃化温度和塑料成型加工时的熔体黏度,且本身保持不变,或虽起化学变化但能长期保留在塑料制品中并能改变树脂的某些物理性质,具有这些性能的液体有机化合物或低熔点的固体,均称为增塑剂. 增塑剂可以降低弹性模量和断裂拉伸强度、提高延伸性和断裂伸长率、改进柔软性、改进可逆弯曲强度、改进韧性和冲击强度、降低玻璃化转变温度、扩张聚合物在较低温度下的可应用型、改进对各种基料的粘合、提高或降低薄膜的封口性、改进润滑性能和减少摩擦、减少静电充电能力、改进表面光泽和外观、塑剂是指增加塑料的可塑剂,改善在成型加工时树脂的流动性,并使制品具有柔韧性的有机物质常用的是邻苯二甲酸酯类如邻苯二甲酸二辛酯（DOP）邻苯二甲酸二壬酯 (DINP）邻苯二甲酸二癸酯（DIDP）ⅲ.热稳定剂聚氯乙烯（pvc)本身没有明显熔点，在80℃~83 ℃开始软化，加热到180 ℃开始流动。

详细介绍一下PVC手套的种类

详细介绍一下PVC手套的种类PVC手套是一种常见的防护手套，主要用于工业生产、化学实验、清洁卫生等行业。

根据不同的使用环境和需求，PVC手套可以分为多种不同的种类。

本文将详细介绍PVC手套常见的几种种类及其特点。

1. 常规PVC手套常规PVC手套是一种经济实惠、广泛使用的手套，适合进行一般的工业操作和清洁卫生。

这种手套通常是通过在内部涂覆一层PVC材料来完成制作的，因此可以提供基本的防护性能和舒适度。

常规PVC手套通常具有较高的耐切割性和耐磨损性，因此非常适合在切割和摩擦较多的操作中使用。

2. 高温PVC手套高温PVC手套主要用于高温操作环境中，如焊接、铸造、玻璃制造等。

这种手套通常采用高温材料制成，可以耐受高达200度或以上的温度。

高温PVC手套还具有出色的耐化学腐蚀性能，可以抵御酸碱等强腐蚀物质的侵蚀。

3. 导电PVC手套导电PVC手套主要用于电子电器、电气工程等行业中，可以有效防止静电干扰。

导电PVC手套通常采用导电纤维制作而成，可以帮助排放人体静电，降低因静电干扰而导致的电路故障和误操作。

4. 医用PVC手套医用PVC手套主要用于医疗行业，可以保护医护人员在接触患者体液时的防护。

医用PVC手套有多种尺寸和颜色可供选择，以适应不同的使用需求。

医用PVC手套通常具有出色的手感和灵活性，可以帮助医护人员进行细致的操作。

5. 防静电PVC手套防静电PVC手套主要用于高科技电子行业等特殊工作场合中。

这种手套通常采用静电导体材料制成，可以防止因静电产生的大气放电和电磁干扰。

防静电PVC手套不仅可以保护电子设备和元器件，还可以避免因静电干扰而引起的误操作和损失。

6. 防化学PVC手套防化学PVC手套主要用于化学实验、生产当中，可以防护强腐蚀性化学品对人体的危害。

这种手套采用高质量的PVC材料制作而成，具有出色的耐化学腐蚀性能和防护性能。

防化学PVC手套通常具有较长的手套袖，以防止液体通过手套进入手臂。

薄型PVC浸塑手套的制备及性能

薄型PVC浸塑手套的制备及性能1.制备过程1.1PVC溶液的制备首先，将聚氯乙烯（PVC）颗粒加入溶解剂中（一般为丁酮、苯等有机溶剂），并在适当的温度下进行搅拌，使聚氯乙烯完全溶解。

1.2浸塑工艺将手套模具浸入PVC溶液中，然后迅速取出并晾干。

在晾干的过程中，PVC溶液中的有机溶剂会慢慢挥发，留下固态的PVC膜在模具表面。

1.3加工工艺取出PVC膜后，对其进行加热处理，使其熔化并与模具表面粘结，形成手套的外层。

1.4剪裁与整形将PVC膜剪裁成合适的大小，并进行整形，使其成为手套的形状。

1.5成品处理最后，对制作好的手套进行清洗、消毒等处理，以确保产品质量和卫生。

2.性能特点2.1耐化学性能优异PVC具有优异的耐酸、耐碱、耐有机溶剂等化学介质的性能，可保护手部免受化学物质的侵害。

2.2耐磨性好PVC材料具有较高的耐磨性，能够有效防止手套在摩擦过程中磨损，延长使用寿命。

2.3耐寒性能良好PVC材料在低温下依然保持良好的柔软性和弹性，不易变硬和破裂，适用于低温工作环境的需求。

2.4透气性和吸湿性较差由于PVC材料的物理性质，手套的透气性和吸湿性较差，容易导致手汗等问题。

2.5人体适配性好PVC材料符合人体工程学原理，手套具有良好的人体适配性，佩戴舒适。

3.总结薄型PVC浸塑手套是一种常用的劳动防护用品，其制备过程涉及PVC 溶液制备、浸塑工艺、加工工艺、剪裁与整形、成品处理等环节。

其主要性能特点包括耐化学性能优异、耐磨性好、耐寒性能良好、透气性和吸湿性较差以及人体适配性好。

此外，薄型PVC浸塑手套在实际应用中还需根据具体需求进行选择，以提供更好的防护效果。

防护手套防护知识

防护手套防护知识防护手套是工作场所中常见的个人防护装备之一，用于保护手部免受伤害和污染。

它可以是用于化学物质防护、机械防护、电气防护等不同类型的手套。

正确选择和使用适合的防护手套对于保护工作者的手部健康和安全至关重要。

在接下来的____字中，我们将深入探讨防护手套的防护知识，包括选择、使用和维护等方面。

一、选择合适的防护手套选择合适的防护手套是确保手部安全的基本步骤。

以下是选择合适防护手套的几个关键因素。

1. 根据危险品的性质选择材料不同的材料适用于不同类型的危险品。

常见的防护手套材料有橡胶、PVC、聚酯纤维、麻木纤维等。

例如，在处理化学物质时，应选择化学抗性较好的橡胶手套。

2. 考虑手套的透气性和舒适度作业环境中可能会出现手部出汗或需要长时间佩戴手套的情况，因此手套的透气性和舒适度非常重要。

确保手套可以适应工作环境的温度和湿度，并防止手部潮湿和不透气。

3. 了解手套的防护等级和性能不同类型的手套有不同的防护等级和性能。

在选择手套时，要了解手套的耐化学性、耐磨性、耐穿刺性等性能。

根据实际工作情况选择符合需求的手套。

4. 考虑手套的尺寸和贴合度手套的尺寸和贴合度直接影响到手套的舒适度和灵活性。

手套过大或过小都会影响工作效率和手部的灵活度。

因此，在选择手套时要确保选购适合自己手部尺寸的手套。

二、正确使用防护手套选择合适的防护手套只是保护手部的第一步，正确使用手套同样至关重要。

以下是正确使用防护手套的一些建议。

1. 佩戴和脱戴手套的正确方法佩戴手套时，应注意手套内外应保持清洁干燥，双手应完全伸进手套内，并确保手套能够贴合手部，不过松或过紧。

脱戴手套时，要尽量避免触摸外部和内部的污染物，避免手部受到二次污染。

2. 定期更换手套手套是一次性防护用品，使用后应及时更换。

即使手套表面无可见损坏，也应根据手套的使用说明和使用频率进行定期更换。

注意保持手套的清洁和完整。

3. 避免戴手套涉及食品手套可能带有细菌或化学物质残留，因此不宜在接触食品时戴手套，避免将污染物带入食物中。
