机载临时支护装置安装使用说明书

机载临时支护装置安装使用说明书
执行标准：MT 312—2000
Q/YKTD007—2010
机载临时支护装置安装使用说明书
一、概述
1. 本公司设计制造的机载临时支护装置，配装在掘进机的中上部，适位和理，配套简便，克服了以前串管前探梁和支柱加横梁低效率的临时支护方式，配套简便，机械化作业，适应井下恶劣环境大大降低工人的劳动强度提高劳动效率，为掘进施工提供了安全保障。

2.产品特点：
为了适应煤层综合机械化巷道掘进支护的需要而设计的，该机的主要特点是：部件结构简单，紧凑，连接强度高，易拆装，操作，使用安全，维修简单方便。

3.适用环境:
机载临时支护装置是山东兖矿泰德工贸有限公司设计制造的一种适用于中小断面半煤岩巷道及煤巷掘进的支护，也可用于含有瓦斯煤尘或其他爆炸性气体的环境，可配装在各种型号的综掘机上。

二、主要技术参数
a. 装置系统压力: 16MPa，流量50L/min.
b. 适用巷道断面：矩形、拱型
c. 适用巷道宽度3.5～5.5m，高度2.3～4.5m
d. 额定工作阻力：10kN
e: 支护面积：2100㎜×2000㎜（可定制）
f.支护超出掘进机截割头距离：1～1.8m。

g. 装置重量（包括液压系统重量）：约1000kg。

三、主要结构说明
3.1机械结构说明
机载临时支护装置机械结构主要有主顶架、前伸顶架、站套、站管、长十字头、短十字头、支护前轴、支护后轴、各种销轴、摆动油缸、支撑油缸、升降油缸、前伸油缸等组成。

机械结构示意图如图1。

机械化临时支护装置范本

机械化临时支护装置范本一、引言机械化临时支护是公路、铁路和地铁等基础设施建设中重要的技术措施之一。

其主要作用是保证施工过程中的安全和高效，并保护地下设施的完整性。

因此，研发和使用有效的机械化临时支护装置对于工程的顺利进行至关重要。

二、机械化临时支护装置的设计原则1. 安全性原则机械化临时支护装置的设计应着重考虑施工现场的安全性，包括危险源的管控、施工作业人员的安全、设备的稳定性等方面。

装置应具备足够的承载能力，以确保施工现场的安全。

2. 经济性原则机械化临时支护装置的设计应考虑成本，以提高施工效率和降低成本。

装置应经济实用，简单易行，能够在实际工程中得到广泛应用。

3. 可靠性原则机械化临时支护装置的设计应保证其可靠性，能够满足施工要求，同时避免不必要的故障和事故的发生。

装置的设计应合理，结构稳定，能够承受各种力和荷载。

三、机械化临时支护装置的主要类型及特点1. 圆形混凝土支护装置该装置采用了圆形混凝土管和垂直杆相结合的形式，具有安装简便、承载能力大、抗震能力强等特点。

该装置适用于软弱土层、河道工程等施工环境。

2. 钢筋混凝土螺旋支撑装置该装置采用螺旋钢筋和钢板组合而成，具有安装方便、效率高、可拆装多次等特点。

该装置适用于下水道、地下通道等工程的临时支撑。

3. 锚杆支护装置该装置采用锚杆和锚索结合的形式，具有承载能力大、施工方便、使用寿命长等特点。

该装置适用于岩层支护、高边坡支护等工程。

四、机械化临时支护装置的施工要求1. 基础处理对于施工现场的基础进行运输、装卸等处理，确保装置的稳定性和安全性。

2. 安装调整按照装置的设计方案进行安装，并进行调整、校正，保证装置的垂直度和水平度。

3. 加固措施对于装置进行加固处理，确保其稳定性和承载能力。

加固措施包括增加固定支撑、加强连接件等。

4. 监测检测施工过程中对装置进行监测检测，及时掌握装置的变形和变化情况，以便采取相应的应对措施。

五、机械化临时支护装置的应用实例1. A工程A工程是一座地铁隧道的施工项目。

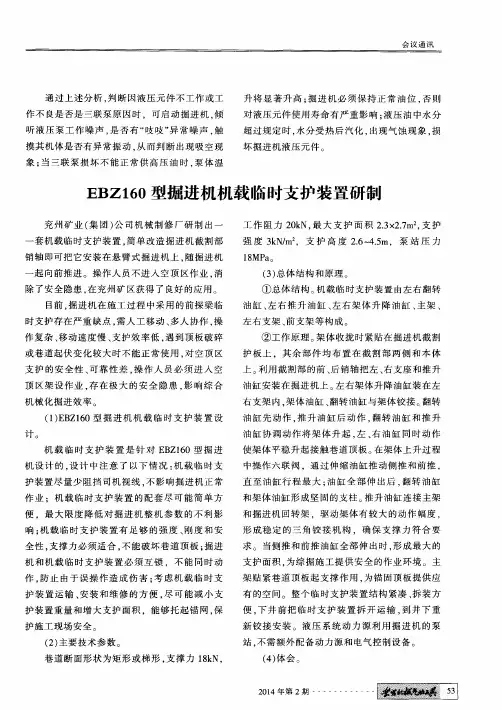

EBZ160型掘进机机载临时支护装置研制
