电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。
它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。
1、基本原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其基本原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。
因高频变压器起隔离和变压作用, 因铁心式变压器的体积与频率成反比, 所以高频变的体积远小于工频变压器, 其整体效率高。

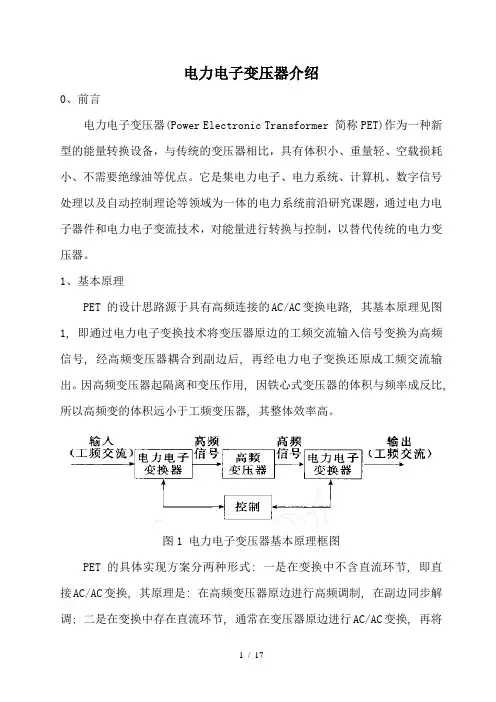

图1 电力电子变压器基本原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直接AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。
比较两种方案, 后种控制特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。
2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。
美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。
早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。

电力电子技术中的电力电子变压器有什么特点
电力电子技术中的电力电子变压器有什么特点电力电子技术是电力系统中的重要组成部分，其应用范围广泛，其中电力电子变压器作为电力电子技术中的重要组成部分，具备着一些独特的特点。
本文将从变压器的基本原理、应用领域和特点等方面进行论述。
一、基本原理变压器是通过电磁感应原理实现电能的传输和变换的一种电气装置。
电力电子变压器是在变压器的基础上应用了电力电子技术的产物。
基于变压器的原理，电力电子变压器将交流电能通过开关管等电力电子元器件进行调节和控制，实现变换、调整和控制电能的功能。
相比传统的变压器，电力电子变压器具有更灵活的控制特性，能够满足不同的电力系统需求。
二、应用领域电力电子变压器在电力系统中得到了广泛的应用，主要包括以下几个领域：1. 电力传输与分配：电力电子变压器可以在电力系统中实现高效率的能量传输和分配。
通过控制电力电子变压器的工作方式和参数，可以实现电能的变压、变频、调整等功能，确保电力系统的稳定运行。
2. 可再生能源发电系统：电力电子变压器在可再生能源发电系统中起到了重要的作用。
例如，光伏发电系统、风力发电系统等，通过电力电子变压器的调节和控制，将可再生能源转化为交流电，并实现与电网的连接。
3. 智能电网与微电网：随着电力系统向智能化和可靠性更高的方向发展，电力电子变压器在智能电网与微电网中的应用越来越广泛。
通过电力电子变压器的运行和控制，实现电能的调度和优化，提高电力系统的供电质量和可靠性。
三、特点分析1. 高效性：电力电子变压器能够实现高效率的能量传输和变换，相比传统的变压器具有更低的传输损耗和更高的能量转换效率。
这主要得益于电力电子器件的高效率和灵活控制的特点。
2. 灵活性：电力电子变压器具有灵活控制的特点，能够根据需求实现电能的变压、变频、调整等功能。
可以通过控制电力电子变压器的工作方式和参数，实现对电力系统的精细调节和控制。
3. 高可靠性：电力电子变压器采用了先进的电力电子器件和控制策略，具有较高的可靠性。
变压器的基本原理与应用分析
变压器的基本原理与应用分析变压器是电力传输和配电系统中不可或缺的电气设备，它的基本原理与应用广泛。
本文将分析变压器的基本原理以及它在各个领域的应用。
一、基本原理变压器基本上由两个或更多个密封的线圈组成，通过共享磁场来传递电能。
主要原理是电磁感应。
当交流电流通过一个线圈，它将产生一个交变磁场。
这个磁场通过铁芯（通常是一个铁心闭合的磁路）传导给另一个线圈，从而在这个线圈上诱导出电压和电流。
变压器主要有两个线圈，即主线圈和副线圈。
主线圈连接到供电系统，副线圈连接到负载。
根据两个线圈的匝数比例，可以实现电压的升降。
当主线圈中的电压较高时，副线圈中的电压就会较低，并且电流也会相应的变化。
二、应用领域1. 电力传输和配电系统：变压器在电力传输和配电系统中的应用非常重要。
电压的升高或降低使输电更加高效。
电压升高可以减少输电线路中的电流损耗，降低能源消耗。
而电压降低则可以适应用户需求，保证电器设备的正常运行。
2. 电子设备：变压器也被广泛应用于各种电子设备中。
例如，电视机、计算机以及家庭电器等。
变压器将家庭用电的电压从220伏变为适用于这些设备的低电压。
这样不仅可以保护设备免受过高电压的损坏，还可以降低能源消耗。
3. 电动机：变压器还在电动机中起着重要作用。
电动机通常需要较高的电流才能正常工作。
变压器提供了所需的电流，以保证电机的正常运行。
同时，变压器还可以调节电机的转速和扭矩，使其适应不同工作条件。
4. 电气焊接：在电气焊接过程中，变压器用于提供电弧所需的高电流。
变压器将低电压变为高电压，并将电流输出到焊枪，从而实现焊接过程。
5. 变频调速：变压器还用于变频调速系统中。
变频器通过改变电源频率来控制电机的转速。
变压器将电网电压从高频变为低频，以适应电机的工作要求。
总结：变压器作为一种基本电气设备，广泛应用于电力传输和配电系统、电子设备、电动机、焊接以及变频调速系统等各个领域。
它通过改变电压和电流的比例来满足不同应用的需求。
变压器的工作原理
变压器的工作原理引言概述：变压器是电力系统中常见的电气设备，它起着改变电压大小的重要作用。
本文将详细介绍变压器的工作原理，包括一、变压器的基本构造；二、变压器的工作原理；三、变压器的主要应用领域；四、变压器的维护与保养；五、变压器的未来发展方向。
一、变压器的基本构造1.1 主要构件：变压器由铁芯、一次绕组和二次绕组组成。
铁芯通常由硅钢片叠压而成，以减小磁阻和磁损耗。
1.2 绕组：一次绕组和二次绕组分别绕在铁芯上。
一次绕组与电源相连，二次绕组与负载相连。
1.3 绝缘材料：绕组之间和绕组与铁芯之间采用绝缘材料进行绝缘，以防止电路短路和绝缘击穿。
二、变压器的工作原理2.1 磁感应定律：当一次绕组中有交流电流通过时，产生的磁场会感应到二次绕组中，从而在二次绕组中产生感应电动势。
2.2 变压器原理：根据磁感应定律，当一次绕组中的匝数与二次绕组中的匝数不同时，可以实现电压的升降。
2.3 能量传递：变压器通过磁场的耦合，将一次绕组中的电能传递到二次绕组，实现电压的变换。
三、变压器的主要应用领域3.1 电力系统：变压器广泛应用于电力系统中，用于升压和降压，以适应不同电压等级的输电和配电需求。
3.2 电子设备：变压器也被应用于各类电子设备中，用于提供适宜的电压和电流，以满足设备的工作要求。
3.3 工业领域：在工业生产中，变压器被用于控制机电的启动和运行，以及供应各种设备所需的电能。
四、变压器的维护与保养4.1 温度控制：变压器在工作过程中会产生热量，需要通过散热器进行散热，保持合适的工作温度。
4.2 油浸绝缘：变压器通常采用油浸绝缘，需要定期检查绝缘油的质量和绝缘材料的状态，以确保变压器的正常运行。
4.3 维护记录：及时记录变压器的运行状况、维护情况和故障处理过程，为后续的维护工作提供参考和依据。
五、变压器的未来发展方向5.1 高效节能：未来的变压器将更加注重能源的高效利用，减少能量损耗和环境污染。
5.2 智能化控制：随着科技的发展，变压器将逐渐实现智能化控制，提高运行的稳定性和可靠性。
电子变压器在微电网中的有源配电网应用
电子变压器在微电网中的有源配电网应用随着可再生能源的快速发展和应用，微电网成为解决能源供应稳定和可持续发展的重要手段之一。
而有源配电网作为微电网的关键组成部分，起着实时调节电能负荷和供应的重要作用。
在有源配电网中，电子变压器作为电能转换的核心设备，广泛应用于微电网中，并发挥着重要的作用。
一、电子变压器的基本原理及特点电子变压器是一种能够将电能进行高效转换并实现电能的调节和控制的电力装置。
与传统的电力变压器相比，电子变压器具有以下几个特点：1. 高效率：电子变压器采用先进的功率电子器件进行能量转换，具有高效率和低能量损耗的特点。
相比之下，传统变压器存在能量损耗，从而影响电力转换的效率。
2. 精密控制：电子变压器具有精准调节和控制电能的能力。
通过电子变压器，可以根据实际电力需求进行灵活调节，实现优化供电。
3. 快速响应：电子变压器有较快的响应速度，能够及时应对电力需求的变化。
在微电网中，电力请求可能会发生剧烈的变化，电子变压器能够迅速响应并进行相应调节，保证可靠供电。
4. 紧凑结构：电子变压器的体积较小，可以方便地集成到微电网中，减少系统占地面积。
二、电子变压器在微电网中的应用电子变压器在微电网中的应用主要体现在以下几个方面：1. 高效能量转换微电网中，可再生能源如太阳能和风能通过电子变压器进行高效能量转换，并与传统电力网进行互联。
通过电子变压器的精密控制和调节，可再生能源的电能可以按需输出，实现对电力负荷的精确供应。
2. 稳定电能调节微电网中的电子变压器能够实时监测电力需求的变化，并根据实际需求快速、精确地调节电能输出。
当电力负荷突然增大或减小时，电子变压器能够迅速响应，并调节输出电力，确保微电网的稳定供电。
3. 智能能源管理电子变压器作为微电网中的智能能源管理系统的重要组成部分，能够通过精确的电能调度和能量管理，提高能源的利用效率和供电质量。
通过电子变压器的监测和控制，微电网可以实现对电能的精确分配和优化利用，减少能量浪费。
电力电子变压器及其在电力系统中的应用
电力电子变压器及其在电力系统中的应用摘要：电力电子变压器是智能的电力变压器，通过电力电子变换技术实现对电源的灵活控制。
传统的电力变电器存在着会对电力系统的安全带来威胁的缺点，这使得传统的电力变电器难以满足电力系统发展的需求。
运用电子技术对传统电力变压器进行创新而形成了电力电子变压器，是当代电力系统发展的必然产物。
文章论述了电力电子变压器的研究背景、概念及其在电力系统中的应用。
关键词：电力电子变压器；电力系统；应用电力电子变压器作为变压器和电力电子技术发展相结合的新型智能电力变压器，它既克服了传统变压器的一些固有缺点，又具有环保、节能、谐波抑制、故障隔离、电能质量控制、运行方式控制、稳定性控制等方面的优点，将其应用到电力系统中，能够有效实现电能在电网中的传输，减少电网故障，提高供电质量，从而推动电力企业朝着更好的方向发展。
1电子电力变压器的实际应用如今社会经济高速的发展，电力系统也发生了巨大的变化。
庞大的能源网络和电力系统的加入更加充实了电力系统，消除了区域间的障碍，可以跨区域发展。
从而对电力系统的稳定性有着更高的要求：除了潮汐、风能、太阳能和其他可再生能源外，能源生产也在迅速发展。
电力生产的各种模式需要能源系统能快速融合和转换，这需要技术的保障，在这一发展的过程总而出现各种问题，电力系统的发展面临着更大的困难。
传统的电力变压器在这方面存在不足，而电力电子变压器可以解决这个问题。
2电子电力变压器概述功率转换技术电力电子变压器的基本原理，将一种供电装置的能量特性(电流频率、振幅、电压等)转换为另一种供电装置。
相对于传统电力变压器，电力电子变压器在于引入了电力电子转换技术。
因此，电力电子变压器可以实现一次侧和二次侧电压的实时监测，使供电系统的电流、功率和电压监测更加方便。
电力电子变压器不光具备相同功能的传统，在这一基础上他们又增添新功能，满足了现代电力系统的稳定性，改进、优化配置各种电源、改进电能质量。
电力电子变压器的工作原理与应用
电力电子变压器的工作原理与应用一、引言电力电子变压器是一种重要的电力传输设备，具有广泛的应用领域。
本文将对电力电子变压器的工作原理和应用进行探讨。
二、电力电子变压器的工作原理电力电子变压器是将电力转换为不同电压和频率的设备。
它由脉宽调制（PWM）技术和高频变压技术组成。
过程如下：1. 输入侧整流：将交流电转换为直流电。
2. 脉宽调制（PWM）：通过控制开关的开关时间和开关频率，使得直流电流在开关管的开关下形成高频、高压的方波。
3. 高频变压：利用高频方波通过高频变压器，将电压升高或降低到目标电压。
4. 输出侧整流：将高频交流电转换为直流电。
5. 输出滤波：通过滤波电路将输出的直流电转换为稳定的电源。
三、电力电子变压器的应用电力电子变压器因其高效、可靠、灵活的特点，在许多领域有广泛的应用。
1. 电力传输与分配：电力电子变压器可以将输电线路中的交流电转换为直流电，从而降低能量损耗，提高能源利用率。
同时，通过调整变压器的参数，可以实现电力传输中不同电压、频率的要求。
2. 新能源系统：电力电子变压器在新能源系统中的应用日益重要。
例如，电力电子变压器可以将太阳能和风能的直流输出变换为适合电网的交流电。
3. 电力电子驱动系统：电力电子变压器在电力电子驱动系统中起到关键的作用。
例如，电力电子变压器可以将交流电转换为直流电，以驱动交流电机。
4. 电动车充电系统：电力电子变压器在电动车充电系统中的应用也非常广泛。
通过电力电子变压器，可以控制电动车的充电电流和电压，实现快速充电和安全充电。
5. 航空航天领域：电力电子变压器在航空航天领域中的应用也越来越重要。
例如，电力电子变压器可以将机载系统的不同电压和频率进行转换，以满足不同设备的需求。
四、结论电力电子变压器以其灵活性和高效能的特点，在电力传输、新能源系统、电力电子驱动系统、电动车充电系统以及航空航天领域等多个领域均有广泛应用。
通过深入理解电力电子变压器的工作原理，我们可以更好地应用和开发电力电子变压器的潜力，提高能源利用效率，推动可持续发展。
变压器的基本原理和应用
变压器的基本原理和应用变压器是一种用于转换电压和电流的重要电气设备，它在各个领域都有广泛的应用。
本文将介绍变压器的基本工作原理、构造以及它在电力系统、电子设备和工业制造等方面的应用。
一、基本工作原理变压器的基本工作原理是利用电磁感应的原理，通过互感作用来实现电压或电流的转换。
变压器由铁芯和线圈构成，线圈分为一次线圈和二次线圈。
一次线圈通电时，会在铁芯中形成磁场，而这个磁场会感应出一次线圈和二次线圈中的电动势，进而使电能由一次线圈传递到二次线圈。
二、构造与类型1. 构造: 变压器由铁芯、一次线圈和二次线圈组成。
铁芯通常采用硅钢片制成，可以减少涡流损耗和铁损耗。
一次线圈和二次线圈由绝缘导线绕制而成，它们的匝数决定了变压器的变比。
2. 类型: 变压器根据用途和结构可以分为多种类型，比如电力变压器、配电变压器、电焊机用变压器等。
根据变压器的冷却方式，还可以分为自然冷却和强制冷却两种类型。
三、电力系统中的应用在电力系统中，变压器起到了重要的作用。
它通常用于调节电网中的电压水平，将高压输电线路上的电能转换为低压适用于家庭和企业使用的电能。
此外，变压器还可用于实现电网之间的电能互联，以及电能的长距离传输。
四、电子设备中的应用在电子设备中，变压器也是不可或缺的组成部分。
例如，手机充电器中的插头部分就配备了一个变压器，它可以将市电的高压变成适合手机充电的低压。
另外，各种电子产品的电源模块中也会使用到变压器，用于实现电压的转换和稳定。
五、工业制造中的应用在工业制造中，变压器也有广泛的应用。
例如，在焊接工艺中，变压器可以提供所需的电流和电压来驱动焊接设备。
此外，变压器还可以在电力电子设备中用于电源变换、隔离和稳压，以满足各种工业设备对电能的需求。
六、总结变压器作为一种重要的电气设备，在电力系统、电子设备和工业制造方面都有广泛的应用。
了解变压器的基本原理和构造，可以更好地理解它的工作原理和应用领域。
通过合理的设计和使用，变压器可以高效、稳定地转换和传输电能，为各个领域提供可靠的电力支持。
电力电子变压器技术研究综述
电力电子变压器技术研究综述一、本文概述随着电力电子技术的快速发展，电力电子变压器（Power Electronic Transformer, PET）作为一种新型的电力变换设备，正逐渐在电力系统中得到广泛应用。
本文旨在对电力电子变压器技术的研究进行全面的综述，以期为相关领域的研究人员提供有益的参考。
本文将首先介绍电力电子变压器的基本原理和结构，阐述其在电力系统中的作用和优势。
接着，文章将重点分析电力电子变压器在电能质量控制、电网接入、分布式能源系统等方面的应用，探讨其在实际运行中的性能表现和存在的问题。
本文还将对电力电子变压器的关键技术进行深入研究，包括但不限于：高效能电能变换技术、宽频带电磁兼容技术、智能化控制技术等。
通过对这些关键技术的分析，本文旨在揭示电力电子变压器技术的发展趋势和潜在挑战。
本文将对电力电子变压器的未来研究方向进行展望，以期推动该领域的技术创新和应用发展。
通过本文的综述，我们期望能够为电力电子变压器的进一步研究和发展提供有益的启示和借鉴。
二、电力电子变压器的基本原理与特点电力电子变压器（Power Electronic Transformer, PET）是一种基于电力电子技术的新型变压器，它结合了传统变压器和电力电子技术的优点，具有许多独特的特性。
其基本原理主要基于电力电子转换器和控制系统，实现对电压、电流和功率的灵活控制和调节。
PET的基本原理可以分为三个部分：输入级、隔离级和输出级。
输入级通常采用AC/DC或AC/AC变换器，将输入的交流或直流电能转换为适合后续处理的直流电能。
隔离级则通过高频变换器实现电能的隔离和传输，同时实现电压和电流的灵活调节。
输出级则负责将高频电能转换回交流电能，以供用户使用。
灵活性和可控性：电力电子变压器可以通过控制系统实现对电压、电流和功率的灵活控制和调节，从而满足各种复杂的电力需求。
高效率：电力电子变压器采用高频变换技术，使得其转换效率远高于传统变压器，降低了能源浪费。
电力电子变压器的特点和应用
电力电子变压器的特点和应用电力电子变压器是一种基于电力电子技术的变压器，它具备一系列独特的特点和广泛的应用。
本文将介绍电力电子变压器的主要特点和应用领域，并分析其对电力系统的影响。
一、特点1. 高效率：电力电子变压器具有高效率的特点，能够将电力从高压端传输到低压端，能量转换效率可达到98%以上。
相比传统的电力变压器，电力电子变压器的能源损耗更低，能够有效提高电力系统的能源利用率。
2. 可调性强：电力电子变压器的输出电压和频率可以通过控制电子开关元件的开关频率和周期进行调节。
这种可调性的优势使得电力电子变压器能够适应各种电力系统需求，在实际应用中具备更高的灵活性。
3. 尺寸小巧：由于采用了电力电子元件，电力电子变压器的体积相比传统变压器更小，可以实现集成化和模块化设计。
这种尺寸小巧的特点，使得电力电子变压器在场地有限或需要移动的场景中具备较大的优势。
4. 响应速度快：电力电子变压器的电子开关元件能够以非常快的速度进行开关操作，响应时间非常短。
相比之下，传统变压器的响应速度较慢。
这种快速响应的特点使得电力电子变压器在电力系统调节和控制方面具备更强的能力。
二、应用1. 电力系统稳定性提高：电力电子变压器具备快速响应的能力，可以有效调节电力系统的电压和频率，提升电力系统的稳定性。
通过控制电力电子变压器的输出，可以实现电力系统的电压平衡和谐波消除等功能。
2. 电力质量改善：电力电子变压器在互联电网和分布式电源接入方面的应用越来越广泛。
它可以通过控制与电力系统的耦合参数来优化电力质量，降低谐波污染和电压波动，提高电力系统的稳定性和可靠性。
3. 可再生能源应用：电力电子变压器在太阳能、风能等可再生能源转换和接入方面有着重要作用。
它可以将可再生能源的输出电压和频率与电力系统进行匹配，实现高效、稳定的能源转换。
4. 交通运输领域：电力电子变压器在电动汽车、有轨电车和高铁等交通运输领域的应用也越来越常见。
它可以实现对电力系统电能的有效调节和控制，提高交通工具的能源利用率和运行效率。
面向中高压智能配电网的电力电子变压器研究
面向中高压智能配电网的电力电子变压器研究一、本文概述随着科技的飞速发展和全球能源结构的转型，电力系统正面临前所未有的挑战与机遇。
特别是在中高压智能配电网领域，对电力电子变压器的需求日益凸显。
本文旨在深入研究面向中高压智能配电网的电力电子变压器，探讨其设计原理、关键技术及应用前景。
本文将首先介绍电力电子变压器的基本原理，包括其与传统变压器的区别及优势。
随后，将重点分析电力电子变压器在中高压智能配电网中的应用场景，如提高电能质量、增强系统稳定性、实现可再生能源接入等。
在此基础上，本文将详细阐述电力电子变压器的关键技术，包括功率电子转换技术、控制技术、电磁兼容设计等。
本文还将关注电力电子变压器的实际应用情况，通过案例分析，探讨其在中高压智能配电网中的实际效果及存在的问题。
本文将展望电力电子变压器的未来发展趋势，提出相应的建议与展望，以期为我国中高压智能配电网的建设与发展提供有益的参考。
通过本文的研究，期望能够为相关领域的研究人员及工程师提供有益的借鉴与启示，共同推动电力电子变压器在中高压智能配电网中的广泛应用与发展。
二、电力电子变压器的基本原理电力电子变压器（Power Electronic Transformer，简称PET）是一种基于电力电子技术的新型变压器，它采用先进的电力电子装置和高频磁链技术，实现了对电网电压和电流的灵活调控。
与传统变压器相比，电力电子变压器具有更高的运行效率、更低的能耗、更强的适应性以及更好的电能质量治理能力。
电力电子变压器的基本原理主要包括三个部分：电能转换、磁链传递和电能输出。
在电能转换阶段，PET通过前级AC/DC或DC/DC变换器将输入的交流或直流电能转换为适合高频磁链传递的直流电能。
这一步骤实现了对电网电能的初步调控和优化。
接下来是磁链传递阶段，PET利用高频磁链传递技术，将直流电能转换为高频交流电能，并通过高频变压器进行传递。
高频磁链传递技术可以有效减小变压器的体积和重量，提高变压器的功率密度。
电力电子变压器原理、现状、应用场合介绍
电力电子变压器介绍0、刖言电力电子变压器（Power Electronic Transformer简称PET）作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。
它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。
1、基本原理PET的设计思路源于具有高频连接的AC/AC变换电路，其基本原理见图1,即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号，经高频变压器耦合到副边后，再经电力电子变换还原成工频交流输出。
因高频变压器起隔离和变压作用，因铁心式变压器的体积与频率成反比所以高频变的体积远小于工频变压器，其整体效率高。
输人高频高频输出图1电力电子变压器基本原理框图PET的具体实现方案分两种形式：一是在变换中不含直流环节，即直接AC/AC变换，其原理是：在高频变压器原边进行高频调制，在副边同步解调；二是在变换中存在直流环节，通常在变压器原边进行AC/AC变换，再将直流调制为高频信号经高频变压器耦合到副边后，在副边进行DC/AC变换。
比较两种方案，后种控制特性良好，通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。
2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。
美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构，Koo suke Harada 等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。
早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。
电力电子变压器研究综述
电力电子变压器研究综述一、本文概述随着可再生能源的快速发展和智能电网的逐步推进，电力电子变压器（Power Electronic Transformer, PET）作为一种新型的电能转换设备，正受到越来越多的关注。
电力电子变压器不仅能够实现传统变压器的电压和电流变换功能，还具备更加灵活和智能的电能质量控制能力，为现代电力系统的稳定运行和高效管理提供了有力支持。
本文旨在对电力电子变压器的研究进行综述，全面梳理其发展历程、基本原理、关键技术、应用现状以及未来发展趋势。
文章将回顾电力电子变压器的诞生背景和发展历程，阐述其在现代电力系统中的重要地位。
文章将详细介绍电力电子变压器的基本工作原理，包括其拓扑结构、控制策略以及电能转换过程等。
在此基础上，文章将重点关注电力电子变压器的关键技术，如宽禁带半导体材料的应用、高效冷却技术、电磁兼容设计等，并分析这些技术对提升电力电子变压器性能的重要作用。
文章还将对电力电子变压器的应用现状进行梳理，包括在可再生能源并网、智能电网、微电网等领域的应用实例和效果分析。
通过对比分析，文章将展示电力电子变压器在提高电能质量、增强系统稳定性、促进可再生能源消纳等方面的优势。
文章将展望电力电子变压器的未来发展趋势，探讨其在新型电力系统中的潜在应用前景和可能面临的挑战。
通过本文的综述，读者可以对电力电子变压器的研究现状和发展趋势有更加全面和深入的了解，为相关领域的研究和应用提供有益的参考和借鉴。
二、电力电子变压器的基本原理与结构电力电子变压器（Power Electronic Transformer，简称PET）是一种新型的电能转换与传输设备，它将传统电力变压器的功能与电力电子技术的优势相结合，为现代电力系统提供了更加灵活、高效的解决方案。
PET的基本原理和结构是其在电力系统中发挥作用的关键。
基本原理上，电力电子变压器利用电力电子技术实现电能的高效转换和传输。
它首先通过整流器将输入的交流（AC）电转换为直流（DC）电，然后通过逆变器将直流电再转换回交流电。
变压器的原理和应用
变压器的原理和应用变压器是一种常见的电气设备，它在电力系统和电子设备中具有广泛的应用。
本文将介绍变压器的原理、结构和工作方式，以及其在不同领域中的应用。
一、变压器的原理和结构变压器的原理基于电磁感应现象，根据法拉第电磁感应定律，当一根线圈中的电流变化时，会在另一根线圈中产生感应电动势。
变压器由两个线圈，即主线圈和副线圈，以及一个铁芯组成。
主线圈通电时产生磁场，副线圈通过磁感应和互感现象产生感应电动势。
通过调整主线圈和副线圈的匝数比例，可以实现输入电压和输出电压的变化。
铁芯的作用是增强磁场，提高传输效率。
二、变压器的工作方式变压器有两种工作方式：降压和升压。
1. 降压变压器：当主线圈匝数多于副线圈匝数时，输出电压低于输入电压，实现电压的降低。
这种类型的变压器常用于将高压输电线路的电压降低为适用于家庭用电的低压电源。
2. 升压变压器：当主线圈匝数少于副线圈匝数时，输出电压高于输入电压，实现电压的升高。
这种类型的变压器常用于电子设备、电力设备以及输电线路中的电压升高。
三、变压器的应用领域1. 电力系统：变压器是电力系统中不可或缺的组成部分。
在电力输电过程中，变压器用于升压将发电厂产生的电能输送到远距离的消费地。
同时，在电力分配中，变压器用于将高压输电线的电压降低到适合家庭和工业使用的电压。
2. 工业应用：大型机械设备通常需要高电压运行，变压器用于提供所需的高电压。
此外，变压器还用于调整电线电路的电压和电流，以满足不同设备的工作要求。
3. 电子设备：变压器在电子设备中扮演着至关重要的角色。
例如，电脑、手机充电器以及其他电子设备中使用的适配器中都包含变压器。
这些变压器用于将市电的交流电压转换为设备所需的直流电压。
4. 电气照明：变压器广泛应用于街道照明、建筑物照明以及各类室内和室外照明系统中。
变压器可调整电压，使电灯具在不同电压环境下正常工作。
5. 换流站：交流和直流的互相转换需要使用变压器。
在输电线路终端，变压器将交流电转换为直流电，以供铁路、地铁和其他需要直流电的系统使用。
电力电子变压器原理现状应用场合介绍
电力电子变压器原理现状应用场合介绍电力电子变压器（Power Electronics Transformer，PET）是一种结合了电力电子技术与变压器的新型电力转换装置。
它通过使用电力电子器件，能够实现高效率的电力转换，并具有可调性和可控性的特点，可以适用于多种电力系统应用场合。
电力电子变压器的原理是基于通过电力电子器件实现的电力转换原理。
它主要由直流侧和交流侧组成。
在直流侧，电力电子变压器通过电力电子器件（如IGBT、MOSFET等）实现可控的直流电压源。
在交流侧，电力电子变压器通过PWM（Pulse Width Modulation）调制技术，控制电力电子器件的开关周期和占空比，实现对输出交流电压波形和频率的调节。
通过这种方式，电力电子变压器能够实现对电压进行变换、调节和控制。
电力电子变压器的现状可以分为实验室研究和实际应用两个方面。
在实验室研究方面，科研人员进行了大量的理论分析和仿真研究，并取得了一定的成果。
目前已经研究出多种不同的拓扑结构和控制策略，如MMC （Modular Multilevel Converter）、HVDC（High Voltage Direct Current）、MC（Matrix Converter）等。
这些研究成果为电力电子变压器的实际应用提供了理论基础和实验验证。
在实际应用方面，电力电子变压器已经在一些特定的场合得到了应用。
例如，它可以用于电力系统中的电压和频率调整、电力质量改善等方面。
此外，电力电子变压器还可以用于电动汽车充电站、可再生能源发电系统等领域。
由于电力电子变压器具有高效能、小体积、可调性强等特点，它能够提高电能利用率，减小设备体积，提高工作效率，并且能够适应不同应用场合的电力转换需求。
电力电子变压器的应用场合可以分为传统电力系统和新能源系统两个方面。
在传统电力系统方面，电力电子变压器可以用于变频调速、无功补偿、过电压保护等方面。
例如，它可以用于电力系统中的HVDC输电、FACTS（Flexible Alternating Current Transmission System）等方面。
电力电子变压器简要介绍
电力电子变压器简要介绍电力电子变压器是一种新型的电力变压器，其主要特点是在变压器的核心中直接将电压变换成了电流，而不是通过电流变换电压的方式。
它采用电力电子器件来进行电能转换，具有调节输出电压、频率、相位等的特点，已经得到了广泛的应用。
电力电子变压器是由电源、电力电子器件、控制系统、变压器等部分组成。
其结构相对传统的电力变压器来说稍复杂，但其工作原理却非常简单。
它是通过将输入电压变为脉冲信号，然后再将其转变成所需要的输出电压和电流，从而实现电力能量的转换。
电力电子变压器广泛用于交流电源以及各种电力系统中，可以进行变压、变频、电流控制等应用。
比如铁路电力变频供电系统、不间断电源等，都采用了电力电子变压器的技术。
电力电子变压器最大的优点是具有可调性。
通过控制电力电子器件的工作状态，可以调节输出电压、频率、相位等参数，从而满足不同的电力系统要求。
这使得电力电子变压器比传统的电力变压器更加灵活。
另外，电力电子变压器还具有高效性。
传统的变压器由于存在磁耗、铜耗等损耗导致效率比较低，而电力电子变压器则能够通过改善电力系统的功率因数、减少传输损耗等方面提高效率。
这样一来，它可以更加节省能源，缩减能源浪费。
在未来，电力电子变压器将会越来越广泛的应用于能源领域。
由于电力电子器件技术的不断发展和改进，电力电子变压器的性能和效率将会越来越高，同时它还可以减少系统的维护成本和运行成本，使其在电力系统的优化方面谋求更大的作用。
总之，电力电子变压器是一种处在不断进化和发展的新型电力变压器。
它采用电力电子器件进行电能转换，具有可调性和高效性等特点，广泛用于交流电源以及各种电力系统中。
随着技术的不断改进和电力系统的优化，电力电子变压器将会实现更多的创新和突破，同时也能够逐步升级电力系统的效率和可靠性。
变压器的原理与应用
变压器的原理与应用变压器作为一种重要的电气设备，在电力传输、电子产品以及工业领域有着广泛的应用。
本文将对变压器的原理和应用进行详细的探讨。
一、变压器的原理变压器是基于电磁感应原理工作的，主要由铁芯和绕组组成。
铁芯是由硅钢片叠压而成的，用于增强磁路，提高传导效率。
绕组分为初级绕组和次级绕组，它们通过互感作用实现能量传递。
变压器的原理可以概括为：当交流电通过初级绕组时，会在铁芯中产生一个变化的磁场。
这个磁场会穿过次级绕组，从而在次级绕组中诱导出电流。
根据法拉第电磁感应定律，次级绕组中的电流会与初级绕组中的电流成正比。
因此，通过变换绕组的匝数比可以实现电压的升降。
二、变压器的应用1. 电力传输与变电站变压器在电力传输和变电站中起到了关键的作用。
传输线路通常需要高压，这样能减少损耗，而用户需要低压来供电。
在电力传输中，变压器用于将高压输电线路的电能转化为适合用户使用的低电压。
而变电站则是连接电网和用户的纽带，通过变压器将电能进行适当的调整。
2. 工业领域在工业领域，变压器被广泛应用于机械设备和电气控制系统。
例如，变压器可以用于调节电机的速度和电源电压。
此外，变压器还可用于调整机器的供电电压，以适应特定的工作需求。
3. 电子产品变压器也是许多电子产品的核心组件之一。
例如，电视机、计算机和手机等电子设备都需要变压器来转换电能。
变压器在这些设备中的作用是将电源提供的交流电转换为适合设备使用的电压和电流。
4. 家用电器在家庭中，变压器广泛应用于各种家用电器。
例如，冰箱、洗衣机和空调等大型家电常常需要变压器将电网的高电压转换为设备所需的低电压。
综上所述，变压器是一种基于电磁感应原理工作的电器设备。
它通过改变绕组的匝数比，实现了电压的升降。
在电力传输、工业领域和家庭中，变压器都发挥着重要的作用。
无论是电力供应还是电子产品，变压器的应用都可以极大地提高能源利用效率和设备的稳定性。
智能变压器技术的研究与应用现状
智能变压器技术的研究与应用现状随着电力工业的快速发展和需求的不断增长，智能变压器技术作为一种重要的能源转换设备得到了广泛的关注和研究。
本文将对智能变压器技术的研究与应用现状进行探讨，旨在了解其在电力系统中的重要性和未来的发展趋势。
1. 智能变压器技术简介智能变压器技术是利用现代电力电子技术和通信技术实现变压器具备自动控制、远程监测和故障诊断等功能的一种新型变压器技术。
相较于传统变压器，智能变压器具有更高的可靠性、更低的能耗以及更好的运行调控性能。
2. 智能变压器技术的研究进展近年来，智能变压器技术在研究领域取得了显著的进展。
首先，在电力电子技术方面，智能变压器采用了先进的功率半导体器件，如IGBT和SiC等，以提高能量转换效率和工作稳定性。
同时，新型的控制算法和拓扑结构的应用也为智能变压器技术的发展提供了强有力的支持。
此外，智能变压器技术在通信技术方面也取得了许多突破。
采用现代通信技术，智能变压器可以与电力系统中的其他设备进行实时数据传输和信息交互，实现对电力系统的远程监测和故障诊断。
这使得电网运行人员可以随时了解变压器的运行状态和故障信息，及时采取措施，保障电网的稳定运行。
3. 智能变压器技术在电力系统中的应用现状智能变压器技术在电力系统中的应用现状日益广泛。
首先，智能变压器被广泛应用于中高压配电网中，实现电能的分配和管理。
其次，智能变压器也在电网抢修中发挥着重要作用。
通过远程监测和故障诊断，可以准确判断变压器的故障类型和位置，从而提高抢修效率和减少停电时间。
除此之外，智能变压器技术还可以与可再生能源设备结合，实现电力系统的智能化运行。
通过与光伏发电和风力发电等设备的互联互通，智能变压器可以合理调配电力资源，优化供电质量，提高电网运行效率。
4. 智能变压器技术的未来发展趋势智能变压器技术在未来的发展中有着巨大的潜力。
首先，随着先进的功率半导体技术的不断发展，智能变压器的能效将进一步提高。
其次，智能变压器将成为电力系统中重要的智能节点，实现与其他设备的深度互联，形成更加智能化和灵活的电力系统。
变压器的工作原理及作用、应用
变压器的工作原理及作用、应用1. 变压器的工作原理变压器是一种用来改变交流电压的电气设备，通过电磁感应的原理来实现这一功能。
变压器由两部分组成：一部分是输入端，另一部分是输出端。
输入端和输出端之间通过磁场的感应来传递能量。
当输入端的交流电流通过变压器的线圈时，产生一个交变的磁场。
这个磁场通过铁芯传导到输出端的线圈上，感应出一个新的电压。
根据斯坦成比例定律，输出端的电压与输入端的电压成正比。
通过合理设计输入端和输出端的线圈匝数，可以实现不同电压的转换。
2. 变压器的作用变压器在电力系统中扮演着至关重要的角色。
它主要有以下作用：•电压变换: 将电压从高电压转换为低电压，或者从低电压转换为高电压，以满足不同设备的工作需求。
•绝缘隔离: 变压器可以将不同电压等级下的设备进行电气隔离，提高设备的稳定性和安全性。
•电流变换: 通过变压器可以实现电流的变换，满足不同负载电流需求。
•降低损耗: 变压器通过降低电压和电流的传输损耗，提高电能的传输效率。
3. 变压器的应用变压器作为电力系统中常用的设备，被广泛应用于各个领域：•电力输配: 在电力系统中，变压器被用于变换输电线路上的电压等级，实现远距离电能传输。
•工业用途: 工业生产中需要不同电压和电流的设备，通过变压器可以满足各种工艺的电力需求。
•电子设备: 电子设备中常用的电源适配器和充电器中也会使用变压器，将市电的电压转换为设备所需的电压。
•汽车电子: 变压器还被广泛应用于汽车电子系统中，例如点火系统、充电系统等。
综上所述，变压器作为一种关键的电气设备，在各个领域都有着重要的应用。
通过其优良的电路设计和工作原理，实现了电压、电流的变换和电能的高效传输，为现代电力系统和电子设备的正常运行提供了不可或缺的支持。
国内外变压器的应用领域
国内外变压器的应用领域变压器是一种电力传输和分配的重要设备，它能够通过改变电压来实现电能的传输和转换。
国内外的变压器应用领域非常广泛，下面将介绍一些常见的应用领域。
第一个应用领域是电力系统。
变压器在电力系统中起着至关重要的作用。
在电力输送过程中，变压器能够将高压电能转换为低压电能，以适应不同部分的电力需求。
同时，在电力系统中，变压器还能对电能进行分配和稳压，以确保电能的正常运行。
第二个应用领域是工业生产。
各种行业的工业生产都离不开电能的供应。
变压器在工业生产中用于调整供电电压以满足不同的设备要求。
例如，大型机械设备常常需要较高的电压，而一些精密仪器则需要稳定的电压供应，变压器能够根据实际需求来实现电压的适配。
第三个应用领域是交通运输。
在交通运输中，包括地铁、高铁、电车等，变压器被广泛应用于供电系统中。
它们能够将电能从供电网传输到运输系统，为乘客提供便利和安全的交通服务。
同时，变压器还能够确保交通系统的高效运作，使得交通运输更加可靠和稳定。
第四个应用领域是通信领域。
无论是固定电话、移动电话还是互联网通信，变压器都起着重要的作用。
变压器能够为通信设备提供稳定的电源，保证通信质量的稳定性和可靠性。
此外，变压器还能够将电信号转换为适合传输和接收的信号，确保通信信息的准确传递。
除了以上几个应用领域外，变压器还广泛应用于建筑、医疗、航空航天等领域。
例如，在建筑领域，变压器被用于供电系统中，为建筑提供稳定的电力供应；在医疗领域，变压器被用于医疗设备中，为患者提供安全可靠的医疗服务；在航空航天领域，变压器被用于航空器和卫星等设备中，为宇航员和航天员提供能源支持。
综上所述，国内外变压器的应用领域非常丰富多样。
无论是电力系统、工业生产、交通运输还是通信领域，变压器都发挥着重要的作用。
通过了解变压器的应用领域，我们可以更好地理解其在各个行业中的作用和意义，进而有效地应用和管理变压器，推动各个领域的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子变压器介绍0、前言电力电子变压器(Power Electronic Transformer 简称PET)作为一种新型的能量转换设备，与传统的变压器相比，具有体积小、重量轻、空载损耗小、不需要绝缘油等优点。
它是集电力电子、电力系统、计算机、数字信号处理以及自动控制理论等领域为一体的电力系统前沿研究课题，通过电力电子器件和电力电子变流技术，对能量进行转换与控制，以替代传统的电力变压器。
1、基本原理PET 的设计思路源于具有高频连接的AC/AC变换电路, 其基本原理见图1, 即通过电力电子变换技术将变压器原边的工频交流输入信号变换为高频信号, 经高频变压器耦合到副边后, 再经电力电子变换还原成工频交流输出。
因高频变压器起隔离和变压作用, 因铁心式变压器的体积与频率成反比, 所以高频变的体积远小于工频变压器, 其整体效率高。
图1 电力电子变压器基本原理框图PET 的具体实现方案分两种形式: 一是在变换中不含直流环节, 即直接AC/AC变换, 其原理是: 在高频变压器原边进行高频调制, 在副边同步解调; 二是在变换中存在直流环节, 通常在变压器原边进行AC/AC变换, 再将直流调制为高频信号经高频变压器耦合到副边后, 在副边进行DC/AC变换。
比较两种方案, 后种控制特性良好, 通过PWM 调制技术可实现变压器原副边电压、电流和功率的灵活控制, 有望成为今后的发展方向。
2、研究现状自1970 年美国GE 公司首先发明了具有高频连接的AC/AC 变换电路后, 很多科研工作者对各种不同结构的具有高频连接的AC/AC 变换器进行了深入的探讨和研究, 并提出了PET 的概念。
美国海军和美国电力科学研究院(EPRI)的研究小组先后提出了一种固态变压器结构, Koo suke Harada等人也提出了一种智能变压器, 他们通过对高频技术的使用, 使变压器体积减小, 实现恒压、恒流、功率因数校正等功能。
早期的PET的理论和实现研究由于受当时电力电子器件和功率变换技术发展水平的限制, 所提出的各种设计方案均未能实用化, 特别是在可用于实际输配电系统(10kV以上)的PET的研究方面进展不大。
进入20 世纪90 年代,国外在这一研究领域中取得了一些新进展, 提出了新的技术方案,并制作了与配电系统电压等级相当的实验室样机。
如美国密苏里大学在ABB和爱默生公司资助下对电力电子变压器进行了研究，完成了10kVA，7200 V／240 V 的实验样机，但仅实现了基本的电压变换功能和对输入的功率因数控制。
另外，设计时为减小对开关器件的应力，输入采用多个变流器串联工作，使系统的可靠性大大降低，当其中任意一个器件出现故障都会导致工作异常。
美国威斯康星一麦迪逊大学与ABB公司合作，德克萨斯农机大学也于20世纪90年代末对电力电子变压器进行了研究，但以上工作只对其电压变换的功能进行了分析和研究。
另外，美国德州A&M大学提出了一种基于直接AC/AC 变换的PET 的结构,见图2。
这种PET 的首要设计目标是减小变压器体积和重量并提高其整体效率, 其工作原理为: 工频信号先被变换为中频信号(600 Hz～112 kHz) 后通过中频隔离变压器耦合到其副边, 中频信号随后又被同步还原为工频信号。
为了减小器件开关过程中由于电流突变造成的过电压, 该方案采用了一种4级开关控制策略, 可使功率器件在无吸收电路的条件下安全换向。
图2中的中频隔离变压器采用了常规的硅钢铁心变压器。
试验表明, 对于常规变压器, 当其工作频率由60 Hz 提高到110 kHz 后, 变压器的输送容量可提高3倍, 效率也有所提高。
这种PET的体积比同容量的常规变压器小1/3, 总体效率与常规变压器相当, 其原理和控制较简单, 易于实现。
但变压器副边波形基本是对原边波形的还原, 可控性不高。
图2 基于AC/AC 变换的PET（单相）为简化结构, 降低成本, Man jrekar .和Kieferndorf R等人在buck-boost 变换器的基础上提出一种直接AC/AC 变换结构的PET (见图3)。
图3 基于buck-boost 的PET这种变压器的工作过程为: 输入三相电源的线电压通过功率开关S1, S2和S3被调制成高频交流加载至高频变压器的原边; 在变压器的副边, 高频交流信号经功率器件S1′, S2′和S3′同步还原为工频交流输出。
图中Li, Ci 构成了LC 滤波器以减小变换器对电源注入的谐波电流。
此方案的特点是结构和控制简单, 功率器件数少, 成本低, 但由于工作过程中电流断续, 会造成器件两端出现尖峰电压, 且输出电压谐波较大。
目前国内外研究中最具代表性的电力电子变压器为交—直—交—直—交型双直流环拓扑,结构如图4所示图4 三相双直流环拓扑结构电力电子变压器截止目前，国际上对电力电子变压器的研究尚处于初级阶段，还有许多相关的理论和实际问题需要研究。
要达到实用化，功能上还需进一步完善。
3、PET优缺点分析电力电子变压器将电力电子技术应用到变压器的设计和制造当中，它通过电力电子变换技术实现电力系统中的电压变换和能量传递。
鉴于电力电子变换技术所具备的特点，电力电子变压器应具备以下优点：①改善供电电能质量，实现恒频、恒压输出：始终保证原边电流和副边电压为正弦波形，并且可实现原边功率因数始终接近于；②可以高度自动化，配电网络的计算机监控系统可以直接远程通讯控制电力电子变压器，实现在线连续监测和控制；③体积小、重量轻。
由于在城市中配电变压器的分布密度相当高，因此其体积、重量及易维护性对良好的城市建设与规划非常重要：④环保效果好，可以空气自然冷却，省去充油，从而减少污染、维护简单、安全性好；⑤可以不需要常规继电保护装置；而且兼有断路器的功能，大功率电力电子器件可以瞬时(微秒级)关断故障大电流；⑥电力电子变压器可灵活可靠地将各种分布式电源融入电力系统，给用户使用电能也带来很大的方便；⑦可以改变电力系统中的有功、无功潮流，并对正常运行和故障时电力系统的功率平衡要求予以快速补偿。
电力电子变压器也有不足之处：①电力电子装置的使用可能会产生谐波，但通过适当的PWM控制可以减小到最低程度。
②按理论计算，电力电子变压器效率高于常规变压器，但在目前技术条件下，实际运行效率可能比常规变压器稍低一些。
以后随着电力电子器件发展水平的提高、控制方案的改进优化以及散热方式的改善等，电力电子变压器的运行效率会逐渐提高。
③由于目前电力电子器件较贵，因此电力电子变压器价格较常规变压器要贵一些，这将直接影响推广到实际应用。
4、PET的应用PET在分布式电源并网中的应用近年来，分布式发电系统已成为重要的能源。
分布式电源交直流兼有，容量小，分布广，且其电压或频率波动性较大。
传统逆变器采用工频变压器，成本高，体积大，逆变效率难以提高，同时需要额外的调压、调频设备才能保证供电质量。
PET交直流环节兼有，可灵活地将各种分布式电源接入电力系统，另外由于能对整流、逆变部分进行控制，可省去额外的调压、调频设备，降低了成本。
图5为可再生能源并网发电系统组成结构图。
图5 可再生能源并网发电系统组成结构图可再生能源有多种形态，且转化为电能的方式不同，决定了可再生能源在转化为直流电能时有不同的直流侧处理电路，如光伏发电需使用DC／DC 电路，而风力发电则需使用AC／DC电路。
然后经过电力电子变压器的隔离环节，将直流电转化为高频交流电。
通过高频变压器耦合到副边，再整流成直流电压。
高频变压器主要实现电压等级变换和分布式发电系统与电网的电气隔离作用。
最后通过逆变器实现和公用电网的并网。
采用电力电子变压器实现的风力和小水电单相并网逆变器结构如图6所示，该结构为交—直—交—直—交型双直流环拓扑。
图6 风力和小水电单相并网逆变器结构图输入环节为三相电压型PWM整流电路，将交流发电机的交流电变为直流，且实现直流输出电压可控、单位功率因数运行。
对PWM整流电路可以采用电压外环、电流内环的双闭环控制方案。
电压外环是为了实现对输出电压的控制，电流内环是为了实现单位功率因数控制。
为了获取快速的动态响应，电流环可以采用直接电流控制技术，电压环采用常规的PI控制。
对于并网逆变器的隔离环节，高频变压器原边的单相逆变电路，在开关损耗允许和变压器磁芯允许的范围内，逆变器输出频率越高，变压器的体积和重量越小，只须达到高频逆变目的即可。
对于变压器副边整流电路，只要能实现高频整流即可。
因此，变压器原边逆变电路和副边整流可以用开环控制方式实现，将直流调制成占空比为50％的高频方波，变压并耦合到高频变压器的副边绕组后再同步整流还原成直流。
输出环节为单相PWM逆变器，逆变器并网运行的目标：一是逆变器能够与电网稳定地并联运行，二是能将可再生能源以高功率因数回馈电网。
为了使系统在并网工作时功率因数近似为l，则必须要求逆变器输出的并网电流为正弦波，且和电网电压同频率、同相位。
多数并网逆变器对输出电流的控制是采用瞬时值控制方案。
先进的瞬时值控制一般采用闭环反馈，最典型的是输出滤波电感电流反馈构成的电流跟随控制逆变器。
比较常见的电流跟随控制技术有电流滞环瞬时值控制技术和电流正弦脉宽调制(SPWM)瞬时值控制技术。
PET在配电网中的应用在配电网中，配电线路经常会出现各种电压扰动，如电压骤升、骤降、闪变、波动等。
对于对电压敏感的负荷，如电脑、通信设备等，经常会造成巨大损失，如珍贵数据的丢失、通信的中断等。
传统的动态电压恢复器可以解决配电线路电压扰动的问题，但是传统的动态电压恢复器用一个可调自耦变压器和隔离变压器去对系统注入一个补偿电压，这种结构不但动态响应比较慢，而且大的工频变压器也是其主要缺点，工频变压器不仅体积大、成本高，而且变换效率低。
在此介绍一种基于电力电子变压器的动态电压恢复器。
该动态电压恢复器分为三级，输入级为三相半桥PWM整流器，可以从电网中获取能量，从而实现可连续运行，可以使得整流器电网侧电流正弦化，大大降低低次谐波，实现单位功率因数运行。
隔离级采用高频变压器来实现隔离、变压和能量传递，高频变压器原边的电压源变换器将直流电调制为交流电，通过高频变压器耦合到副边，然后通过副边的电压源变换器进行同步解调，还原为直流电。
输出级采用二个单相电压源逆变器并联的模式，每个单相逆变器连接LC滤波器，通过电容器将补偿电压耦合到各相中去，实现对各相电压的调节。
这种基于电力电子变压器的动态电压恢复器的工作原理为利用传感器、检测电路检测出电源侧电压；通过控制电路产生补偿给定信号；由SPWM形成PWM 信号：再由驱动电路去控制电压型逆变器的功率开关；最后通过滤波器滤除高次电压谐波，在串联电容器上产生与畸变分量相反的补偿电压，从而提高负载侧的电能质量，使电能质量敏感负荷免受电压跌落、不对称、闪变、波动及谐波的影响。
