伺服电机控制方式的选择

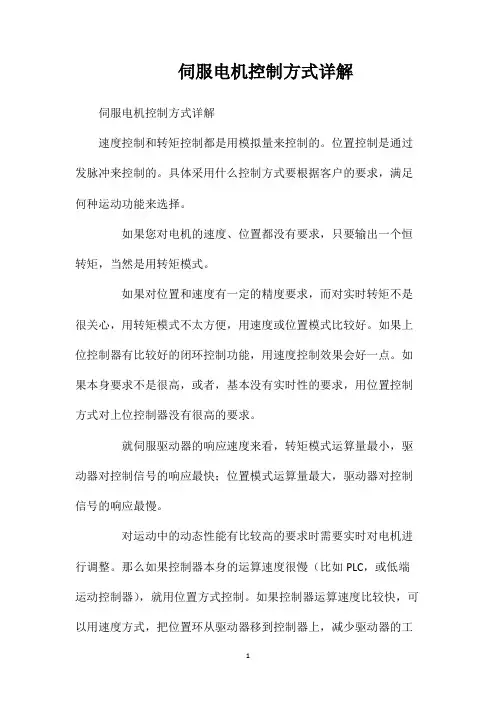

伺服电机控制方式详解

伺服电机控制方式详解伺服电机控制方式详解速度控制和转矩控制都是用模拟量来控制的。
位置控制是通过发脉冲来控制的。
具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择。
如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。
如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用转矩模式不太方便,用速度或位置模式比较好。
如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。
如果本身要求不是很高,或者,基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。
就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。
对运动中的动态性能有比较高的要求时需要实时对电机进行调整。
那么如果控制器本身的运算速度很慢(比如PLC,或低端运动控制器),就用位置方式控制。
如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,这一般只是高端专用控制器才能这么干,而且,这时完全不需要使用伺服电机。
一般说驱动器控制的好不好,每个厂家的都说自己做的最好,但是现在有个比较直观的比较方式叫响应带宽。
当转矩控制或者速度控制时通过脉冲发生器给他一个方波信号,使电机不断的正转、反转,不断的调高频率,示波器上显示的是个扫频信号,当包络线的顶点到达最高值的70.7%时表示已经失步,此时的频率的高低,就能显示出谁的产品牛了,一般的电流环能作到1000Hz以上,而速度环只能作到几十赫兹。
换一种比较专业的说法:1、转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。
伺服电机的三种控制方式

伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的,它们以其精确性和高效性而闻名。
本文将探讨伺服电机的三种控制方式:位置控制、速度控制和扭矩控制。
位置控制对伺服电机进行位置控制时,旋转角度被用来确定电机的位置。
通过对电机施加脉冲信号来控制电机的角度。
脉冲信号的数量和方向确定了电机的最终位置。
位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。
在位置控制中,可以轻松地调整旋转速度和加速度,以适应不同的应用场景。
这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中,例如工业机器人和自动化生产线。
速度控制另一种流行的伺服电机控制方式是速度控制。
在这种模式下,控制器决定电机的旋转速度,通过动态调节脉冲信号的频率来实现。
通常,这种方法用于相对简单的应用中,例如需要旋转一定速度的传送带或振动器使用的电机。
速度控制可与位置模式结合使用,以确保在不同的应用场景中电机始终达到所需的位置和速度。
扭矩控制伺服电机的第三种常用控制方式是扭矩控制。
在扭矩模式下,电机转子上的力矩受控制器限制,而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。
通过控制转矩大小,电机可以用于各种重载及负载循环工作场所,例如需要承载重物的生产车间。
伺服电机提供了许多优点,可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。
而控制者可以通过合适的控制方式来达到所需的控制效果,从而实现更高质量的生产和更安全、更可靠的设备运行。
这三种控制方式是伺服电机中常见的技术手段,未来在伺服电机领域中会不断涌现出更多的技术手段,我们需要紧跟这些创新技术的便利,努力开拓利用伺服电机的广泛应用前景。
伺服电机的三种控制方式有哪些

伺服电机是在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。
在不同场景下,伺服电机的控制方式各有不同,在进行选择之前你需要先了解伺服电机是三种控制方式各有其特点,下面小编就给大家介绍一下伺服电机的三种控制方式。
伺服电机控制方式有脉冲、模拟量和通讯控制这三种1、伺服电机脉冲控制方式在一些小型单机设备,选用脉冲控制实现电机的定位,应该是最常见的应用方式,这种控制方式简单,易于理解。
基本的控制思路:脉冲总量确定电机位移,脉冲频率确定电机速度。
都是脉冲控制,但是实现方式并不一样:第一种,驱动器接收两路(A、B路)高速脉冲,通过两路脉冲的相位差,确定电机的旋转方向。
如上图中,如果B相比A相快90度,为正转;那么B相比A相慢90度,则为反转。
运行时,这种控制的两相脉冲为交替状,因此我们也叫这样的控制方式为差分控制。
具有差分的特点,那也说明了这种控制方式,控制脉冲具有更高的抗干扰能力,在一些干扰较强的应用场景,优先选用这种方式。
但是这种方式一个电机轴需要占用两路高速脉冲端口,对高速脉冲口紧张的情况,比较尴尬。
第二种,驱动器依然接收两路高速脉冲,但是两路高速脉冲并不同时存在,一路脉冲处于输出状态时,另一路必须处于无效状态。
选用这种控制方式时,一定要确保在同一时刻只有一路脉冲的输出。
两路脉冲,一路输出为正方向运行,另一路为负方向运行。
和上面的情况一样,这种方式也是一个电机轴需要占用两路高速脉冲端口。
第三种,只需要给驱动器一路脉冲信号,电机正反向运行由一路方向IO信号确定。
这种控制方式控制更加简单,高速脉冲口资源占用也最少。
在一般的小型系统中,可以优先选用这种方式。
2、伺服电机模拟量控制方式在需要使用伺服电机实现速度控制的应用场景,我们可以选用模拟量来实现电机的速度控制,模拟量的值决定了电机的运行速度。
模拟量有两种方式可以选择,电流或电压。
电压方式,只需要在控制信号端加入一定大小的电压即可。
实现简单,在有些场景使用一个电位器即可实现控制。
伺服电机的制动方式与原理伺服电机的控制方法

伺服电机的制动方式与原理伺服电机的控制方法伺服电机是一种能够实现精确控制位置、速度和力矩的电机。
它的控制方式和原理可以分为制动方式和控制方法两个方面。
一、伺服电机的制动方式与原理:1.机械制动法:通过机械装置,在电机输入轴或者输出轴上加装制动装置,如制动盘、制动片等。
当需要制动时,通过电磁力或者机械力使制动器与电机输入轴或者输出轴接触,从而实现制动效果。
这种制动方式的原理是利用摩擦力或者电磁力来减小或者阻止电机的运动,从而实现制动目的。
2.电磁制动法:通过电磁装置,在电机输入轴或者输出轴上加装电磁制动器。
当需要制动时,施加电压使制动器产生磁场,通过磁场对电机输入轴或者输出轴施加制动力矩,从而实现制动效果。
这种制动方式的原理是利用电磁场对电机的运动进行阻止,从而实现制动目的。
3.回馈制动法:回馈制动法是在伺服电机的控制回路中加入一个回馈装置,通过控制回路的反馈信号控制电机的转动和制动。
当需要制动时,通过调整控制回路中的参数,使反馈信号与设定值产生偏差,从而控制电机停止运动或者产生相反的力矩,实现制动效果。
这种制动方式的原理是通过改变控制回路中的参数,使电机的输出与期望值产生偏差,从而实现制动目的。
二、伺服电机的控制方法:1.位置控制:位置控制是通过控制伺服电机使其达到设定位置的控制方式。
它的原理是通过测量电机的位置信号与设定值进行比较,通过调整控制回路的参数或者改变输入信号,控制电机的角度或者位置,使其达到期望的位置。
2.速度控制:速度控制是通过控制伺服电机使其达到设定速度的控制方式。
它的原理是通过测量电机的速度信号与设定值进行比较,通过调整控制回路的参数或者改变输入信号,控制电机的转速,使其达到期望的速度。
3.力矩控制:力矩控制是通过控制伺服电机使其产生特定力矩的控制方式。
它的原理是通过测量电机输出的力矩信号与设定值进行比较,通过调整控制回路的参数或者改变输入信号,控制电机的输出力矩,使其达到期望的力矩。
PLC控制伺服电机的三种方式

PLC控制伺服电机的三种方式描述为大家讲解的是关于PLC控制伺服电机三种方式:一、转矩控制二、位置控制三、速度模式一、转矩控制转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。
可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。
二、位置控制位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。
3、速度模式通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
以SINAMICS V90系统为例说明SINAMICS V90 根据不同的应用分为两个版本:1. 脉冲序列版本(集成了脉冲,模拟量,USS/MODBUS)2. PROFINET通讯版本SINAMICS V90 脉冲版本可以实现内部定位块功能,同时具有脉冲位置控制,速度控制,力矩控制模式。
下图所示为脉冲串指令速度控制模式(PTI)下的默认接口定义,符合标准的应用习惯。
同时只允许使用一个脉冲输入通道,其他控制信号也可以自由分配到数字量输入和输出端子上,请参见操作手册。
数字量输入,支持NPN和PNP两种类型。
接线图中的24V电源如下:(1)用于SINAMICS V90的24V电源。
所有的PTO信号都必须连接至使用同一24V电源的控制器,如SINAMICS V90。
(2)隔离的数字量输入电源,可使用控制器电源。

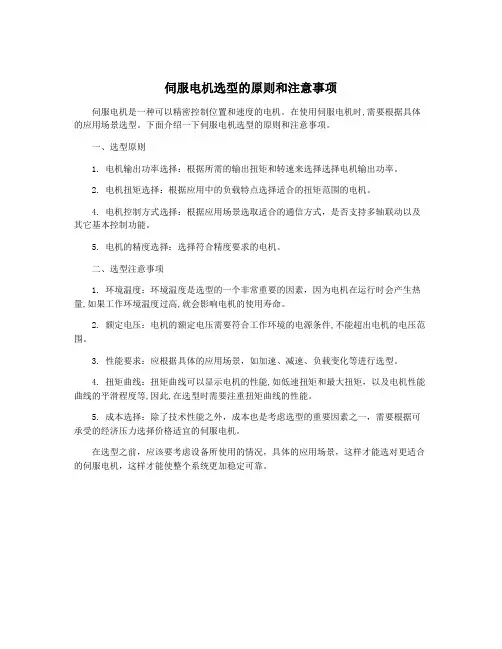

伺服电机选型的原则和注意事项

伺服电机选型的原则和注意事项
伺服电机是一种可以精密控制位置和速度的电机。
在使用伺服电机时,需要根据具体的应用场景选型。
下面介绍一下伺服电机选型的原则和注意事项。
一、选型原则
1. 电机输出功率选择:根据所需的输出扭矩和转速来选择选择电机输出功率。
2. 电机扭矩选择:根据应用中的负载特点选择适合的扭矩范围的电机。
4. 电机控制方式选择:根据应用场景选取适合的通信方式,是否支持多轴联动以及其它基本控制功能。
5. 电机的精度选择:选择符合精度要求的电机。
二、选型注意事项
1. 环境温度:环境温度是选型的一个非常重要的因素,因为电机在运行时会产生热量,如果工作环境温度过高,就会影响电机的使用寿命。
2. 额定电压:电机的额定电压需要符合工作环境的电源条件,不能超出电机的电压范围。
3. 性能要求:应根据具体的应用场景,如加速、减速、负载变化等进行选型。
4. 扭矩曲线:扭矩曲线可以显示电机的性能,如低速扭矩和最大扭矩,以及电机性能曲线的平滑程度等,因此,在选型时需要注重扭矩曲线的性能。
5. 成本选择:除了技术性能之外,成本也是考虑选型的重要因素之一,需要根据可承受的经济压力选择价格适宜的伺服电机。
在选型之前,应该要考虑设备所使用的情况,具体的应用场景,这样才能选对更适合的伺服电机,这样才能使整个系统更加稳定可靠。
伺服的三种控制方式

一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式 .1、转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm 时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。
可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
2、位置控制:位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。
3、速度模式:通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加整个系统的定位精度。
4、谈谈3环,伺服电机一般为三个环控制,所谓三环就是3个闭环负反馈PID调节系统。
最内的PID环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行P ID调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。
第2环是速度环,通过检测的电机编码器的信号来进行负反馈PID调节,它的环内PID输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。
伺服电机的控制方法

伺服电机的控制方法伺服电机是一种用于精确控制运动的电动机。
它具有高度可控性和精度,被广泛应用于机械、自动化和工业领域。
为了实现对伺服电机的精确控制,需要采用一种合适的控制方法。
本文将介绍几种常见的伺服电机控制方法。
1.位置控制:位置控制是最常见的伺服电机控制方法之一、通过测量电机转子的角度或位移,将其与期望位置进行比较,并根据差值调整电机运动,以达到精确的位置控制。
位置控制可以通过反馈设备(如编码器或传感器)来实现,以便在实时监测和调整电机位置。
2.速度控制:速度控制是一种将伺服电机运动速度保持在设定值的控制方法。
通过测量电机转子的速度,并将其与期望速度进行比较,控制电机的输出电压和频率,以达到所需的运动速度。
速度控制也可以通过反馈设备来实现,以实时调整电机的输出和速度。
3.扭矩控制:扭矩控制是一种以保持电机输出扭矩在设定值的控制方法。
通过测量电机输出的扭矩,并与期望扭矩进行比较,控制电机的输出电流和电压,以保持所需的扭矩输出。
扭矩控制可以通过反馈设备(如扭矩传感器)来实现,以实时调整电机的输出和扭矩。
4.力控制:力控制是一种将伺服电机输出力保持在设定值的控制方法。
通过测量电机输出的力,并将其与期望力进行比较,控制电机的输出电流和电压,以保持所需的力输出。
力控制可以通过反馈设备(如力传感器)来实现,以实时调整电机的输出和力。
5.轨迹控制:轨迹控制是一种将伺服电机按照预定的运动轨迹进行控制的方法。
通过定义电机运动的轨迹,以及所需的速度、加速度和减速度等参数,控制电机按照轨迹进行运动。
轨迹控制可以通过编程的方式实现,以根据所需的轨迹生成控制指令。
6.模型预测控制:模型预测控制是一种基于数学模型对伺服电机进行控制的方法。
通过建立电机和机械系统的动态模型,并预测未来的运动和行为,通过调整控制指令实现对电机的精确控制。
模型预测控制通常需要高级的控制算法和计算能力,可以在复杂的应用场景中实现更高的控制精度。
伺服系统的控制方式

伺服系统的控制方式伺服系统是一种用来控制和驱动机械设备的系统,广泛应用于工业生产和自动化领域。
伺服系统的控制方式在不同的应用场景中有所差异,下面将介绍几种常见的伺服系统控制方式。
一、位置控制方式位置控制是伺服系统最基本的控制方式之一,通过控制伺服电机的输出位置来实现对机械系统的控制。
该控制方式常用于要求精确定位的场景,如机床加工、印刷机械等。
在位置控制方式下,控制系统会将目标位置与实际位置进行比较,然后通过调整电机的输出来减小误差。
通过控制伺服电机的运动速度和加速度,可以实现精确的位置控制。
二、速度控制方式速度控制是伺服系统另一种常见的控制方式,通过控制伺服电机的输出速度来实现对机械系统的控制。
该控制方式常用于需要保持匀速运动的场景,如输送带、风机等。
在速度控制方式下,控制系统会将目标速度与实际速度进行比较,然后通过调整电机的输出来减小误差。
通过控制伺服电机的加速度和减速度,可以实现平稳的速度控制。
三、力控制方式力控制是伺服系统的一种高级控制方式,通过控制伺服电机的输出力来实现对机械系统的控制。
该控制方式常用于需要精确控制力的场景,如装配机械、机器人等。
在力控制方式下,控制系统会将目标力与实际力进行比较,然后通过调整电机的输出来减小误差。
通过控制伺服电机的力矩和力度,可以实现精确的力控制。
四、扭矩控制方式扭矩控制是伺服系统的另一种高级控制方式,通过控制伺服电机的输出扭矩来实现对机械系统的控制。
该控制方式常用于需要精确控制扭矩的场景,如卷绕机械、起重机等。
在扭矩控制方式下,控制系统会将目标扭矩与实际扭矩进行比较,然后通过调整电机的输出来减小误差。
通过控制伺服电机的电流和电压,可以实现精确的扭矩控制。
综上所述,伺服系统的控制方式包括位置控制、速度控制、力控制和扭矩控制。
不同的控制方式适用于不同的应用场景,可以根据具体需求选择合适的控制方式。
通过科学合理的伺服系统控制方式,可以实现对机械设备的高效、精确控制,提高生产效率和产品质量。
伺服控制器的控制模式与运动方式

伺服控制器的控制模式与运动方式伺服控制器是一种用于控制伺服系统的设备,它可以实现精确的位置控制和运动控制。
伺服系统通常由伺服电机、编码器、控制器和负载组成,控制器则起到了调节和控制的作用。
在伺服控制器中,控制模式和运动方式是两个重要的概念,它们决定了系统如何运行和响应外部指令。
一、控制模式1. 位置控制模式位置控制模式是伺服系统的基本控制模式之一,它通过控制伺服电机的位置来实现精确的位置控制。
在位置控制模式下,伺服系统根据接收到的位置指令和当前位置信号之间的差异,调整电机的输出,使得系统能够精确地达到指定的位置。
2. 速度控制模式速度控制模式是通过控制伺服电机的转速来实现精确的速度控制。
在速度控制模式下,伺服系统根据接收到的速度指令和当前速度信号之间的差异,调整电机的输出,使得系统能够精确地达到指定的速度。
3. 力控制模式力控制模式是指通过控制伺服电机输出的力矩大小来实现对负载施加特定力的控制。
在力控制模式下,伺服系统根据接收到的力指令和当前力信号之间的差异,调整电机的输出,使得系统能够精确地对负载施加指定的力。
控制模式的选择取决于具体应用需求。
对于需要精确位置控制的任务,位置控制模式是最常用的模式。
而对于需要稳定速度和力矩输出的任务,则可以选择速度控制或力控制模式。
二、运动方式1. 正弦运动正弦运动是指伺服系统按照正弦函数的规律进行运动。
正弦运动具有平滑性好、运动轨迹曲线连续等特点,适用于要求运动过程平稳的应用场景,如机械臂的柔性运动。
2. 脉冲运动脉冲运动是指伺服系统按照脉冲信号的规律进行运动。
脉冲运动具有快速响应、高精度等特点,适用于需要快速准确到达目标位置的应用场景,如自动化生产线上的定位和定时控制。
3. 随机运动随机运动是指伺服系统按照随机规律进行运动,可以通过随机数生成器产生随机指令,使系统运动呈现随机性。
随机运动可以用于模拟特定环境下的不确定性和复杂性,如风洞实验中的风力模拟。
4. 跟踪运动跟踪运动是指伺服系统根据外部输入的信号进行运动,在运动中跟踪外部信号的变化。
伺服电机的三种控制方法

伺服电机的三种控制方法伺服电机是一种可以对位置、速度和力矩进行准确控制的电机。
它具有以下几种控制方法,分别是位置控制、速度控制和力矩控制。
一、位置控制位置控制是指通过对伺服电机施加电压信号,使其能够准确地达到所需的位置。
常见的位置控制方法有以下三种:1.开环位置控制:开环位置控制是最简单的位置控制方法之一、它通过事先设定好的指令信号,控制伺服电机的运动到达预定的位置。
但由于无法准确感知位置误差,因此容易受到负载变动、摩擦力等因素的影响,导致控制精度较低。
2.简单闭环位置控制:简单闭环位置控制是在开环控制的基础上,增加了位置反馈信息来实现更精确的位置控制。
闭环控制使用编码器或位置传感器等设备来实时感知伺服电机的位置,并与设定的指令信号进行比较,控制电机的转动,减小位置误差。
但简单闭环位置控制无法考虑到负载变化对位置控制的影响。
3.PID闭环位置控制:PID闭环位置控制是在简单闭环控制的基础上,增加了比例、积分和微分控制来进一步提高位置控制精度。
PID控制器根据伺服电机的位置误差、变化速率和累计偏差,调整电机驱动器的输出信号,以实现位置的精确控制。
PID控制器通常调整PID参数,以逐步减小位置误差,使得伺服电机能够快速且准确地达到所需位置。
二、速度控制速度控制是指通过对伺服电机施加电压信号,使其能够达到预设的速度。
常见的速度控制方法有以下几种:1.矢量控制:矢量控制是一种通过使用矢量变量来控制电机的速度和方向的方法。
它可以实现电机的快速启动、减速和正反转,并具有良好的动态响应性能。
矢量控制通常需要精确的位置反馈或速度反馈信号,并使用PI控制器来调整速度误差和电机转矩。
2.开环速度控制:开环速度控制是在没有速度反馈信号的情况下,通过一个开环速度控制器来控制电机的转速。
开环速度控制通常使用一个指令信号,在不考虑负载变化的情况下提供固定转速。
由于没有速度反馈信号,开环速度控制容易受到负载变化和负载扰动的影响,控制精度较低。
(完整word版)伺服控制的三种模式

伺服控制的三种模式一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式,速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择. 如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。
如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用转矩模式不太方便,用速度或位置模式比较好。
如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。
如果本身要求不是很高,或者,基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。
就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。
对运动中的动态性能有比较高的要求时,需要实时对电机进行调整。
那么如果控制器本身的运算速度很慢(比如PLC,或低端运动控制器),就用位置方式控制。
如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,这一般只是高端专用控制器才能这么干,而且,这时完全不需要使用伺服电机。
一般说驱动器控制的好不好,每个厂家的都说自己做的最好,但是现在有个比较直观的比较方式,叫响应带宽。
当转矩控制或者速度控制时,通过脉冲发生器给他一个方波信号,使电机不断的正转、反转,不断的调高频率,示波器上显示的是个扫频信号,当包络线的顶点到达最高值的70.7%时,表示已经失步,此时的频率的高低,就能显示出谁的产品牛了,一般的电流环能作到1000Hz 以上,而速度环只能作到几十赫兹。
换一种比较专业的说法:运动伺服一般都是三环控制系统,从内到外依次是电流环速度环位置环。
1、首先电流环:电流环的输入是速度环PID调节后的那个输出,我们称为“电流环给定”吧,然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机,“电流环的输出”就是电机的每相的相电流,“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件(磁场感应变为电流电压信号)反馈给电流环的。
伺服控制的三种模式

伺服控制的三种模式一般伺服都有三种控制方式:速度控制方式,转矩控制方式,位置控制方式,速度控制和转矩控制都是用模拟量来控制的.位置控制是通过发脉冲来控制的.具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择. 如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。
如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用转矩模式不太方便,用速度或位置模式比较好。
如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。
如果本身要求不是很高,或者,基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。
就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。
对运动中的动态性能有比较高的要求时,需要实时对电机进行调整。
那么如果控制器本身的运算速度很慢(比如PLC,或低端运动控制器),就用位置方式控制。
如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,这一般只是高端专用控制器才能这么干,而且,这时完全不需要使用伺服电机。
一般说驱动器控制的好不好,每个厂家的都说自己做的最好,但是现在有个比较直观的比较方式,叫响应带宽。
当转矩控制或者速度控制时,通过脉冲发生器给他一个方波信号,使电机不断的正转、反转,不断的调高频率,示波器上显示的是个扫频信号,当包络线的顶点到达最高值的70.7%时,表示已经失步,此时的频率的高低,就能显示出谁的产品牛了,一般的电流环能作到1000Hz 以上,而速度环只能作到几十赫兹。
换一种比较专业的说法:运动伺服一般都是三环控制系统,从内到外依次是电流环速度环位置环。
1、首先电流环:电流环的输入是速度环PID调节后的那个输出,我们称为“电流环给定”吧,然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机,“电流环的输出”就是电机的每相的相电流,“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件(磁场感应变为电流电压信号)反馈给电流环的。
伺服电机控制方法

伺服电机控制方法1、转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。
可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
2、位置控制:位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。
3、速度模式:通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加整个系统的定位精度。
4、谈谈3环。
伺服电机一般为三个环控制,所谓三环就是3个闭环负反馈PID调节系统。
最内的PID环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行PID调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。
第2环是速度环,通过检测的电机编码器的信号来进行负反馈PID调节,它的环内PID输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。
伺服电机的控制方式及特点

伺服电机的控制方式及特点伺服电机是一种具有高精度、高速度、高可靠性的电机,广泛应用于各种工业自动化领域。
伺服电机的控制方式和特点对其性能和应用范围有着重要影响。
本文将对伺服电机的控制方式及特点进行详细介绍。
一、伺服电机的控制方式1. 位置控制位置控制是伺服电机最常见的控制方式之一。
通过控制电机的旋转角度,可以精确地控制执行器的位置。
位置控制通常采用闭环控制系统,通过不断地对电机的位置进行反馈调节,使得执行器能够按照预先设定的轨迹运动。
2. 速度控制速度控制是指通过控制电机的转速来实现对执行器速度的精确控制。
速度控制通常采用闭环控制系统,通过不断地对电机的转速进行反馈调节,使得执行器能够以稳定的速度运动。
3. 转矩控制转矩控制是指通过控制电机输出的转矩来实现对执行器扭矩的精确控制。
转矩控制也通常采用闭环控制系统,通过不断地对电机输出的转矩进行反馈调节,使得执行器能够承受合适的负载。
二、伺服电机的特点1. 高精度伺服电机具有高精度的特点,可以实现微小位置、速度和转矩的精确控制。
这使得伺服电机广泛应用于需要高精度控制的工业场合,如半导体生产、数控加工等。
2. 高速度伺服电机具有高速度的特点,响应速度快,转速可调,适用于高速运动的场合。
高速度的伺服电机可以提高生产效率,减少生产周期。
3. 高可靠性伺服电机具有高可靠性的特点,通常采用先进的传感器和控制算法,能够保证电机的稳定运行。
高可靠性的伺服电机可以降低故障率,减少维护成本。
综上所述,伺服电机的控制方式及特点对其在工业自动化领域的应用起着至关重要的作用。
掌握伺服电机的控制方式和特点,可以更好地发挥其性能优势,提高生产效率,降低成本,推动工业智能化进程。
希望本文对读者有所帮助。
伺服电机如何选择脉冲模拟量通讯三种控制方式

伺服电机如何选择脉冲模拟量通讯三种控制方式伺服电机的控制方式有多种,包括脉冲控制、模拟量控制和通讯控制等。
不同的控制方式适用于不同的应用场景和需求。
下面将对这三种控制方式进行详细的介绍和比较。
一、脉冲控制脉冲控制是一种传统的控制方式,它通过输出脉冲信号来控制伺服电机的转动。
脉冲控制的原理是通过控制脉冲的频率和脉冲的宽度来实现对电机的转速和位置的控制。
脉冲控制比较简单,成本较低,广泛应用于一些简单的机械设备控制中。
但是脉冲控制的精度有限,无法实现高精度的控制,且对于复杂的控制场景,如多轴协作控制,脉冲控制无法满足需求。
二、模拟量控制模拟量控制是通过输出模拟信号来控制伺服电机的转动。
模拟量控制可以通过调节控制信号的电压或电流来控制电机的转速和位置。
相比脉冲控制,模拟量控制具有更高的精度和控制范围,适用于一些对精度要求较高的应用场景,如半导体设备、医疗设备等。
三、通讯控制通讯控制是一种基于通信协议的控制方式,它通过与伺服电机进行通信来实现对电机的控制。
通讯控制可以实现更高的控制精度和更复杂的控制功能,可以实现多轴协作控制、多点位置控制等。
通讯控制主要有两种方式:一种是通过现场总线协议如CANopen、Modbus等来实现通讯控制;另一种是通过以太网通讯实现控制。
通讯控制的优点是可以实现多种控制方式的切换,灵活性高,但成本相对较高。
选择脉冲、模拟量或通讯三种控制方式,需要根据具体的应用场景和需求综合考虑。
对于精度要求不高、功能简单的应用,如一些简单的自动化设备,脉冲控制是一个不错的选择,因为它成本低、操作简单。
对于对精度要求较高的应用,如半导体设备、医疗设备等,模拟量控制是更好的选择,因为它可以实现更高的控制精度。
对于复杂的控制场景,如多轴协作控制、多点位置控制等,通讯控制是最适合的选择,因为它可以实现更复杂的控制功能。
总之,选择脉冲、模拟量或通讯三种控制方式需要根据具体的应用场景和需求综合考虑,以达到最佳的控制效果。
伺服电机的电流控制技术和功率匹配原则

伺服电机的电流控制技术和功率匹配原则伺服电机是一种专门用于精确控制位置和速度的电机。
它被广泛应用于自动化、机器人、数控机床、飞行器等领域。
在伺服电机的控制中,电流控制和功率匹配是非常重要的技术。
接下来将会从以下几个方面阐述伺服电机的电流控制技术和功率匹配原则。
一、电流控制技术伺服电机的电流控制是通过调节电机绕组的电流来实现对电机的速度和位置进行精确控制的技术。
负载变化或外部干扰会引起电机电流发生变化,从而对电机的速度和位置控制产生负面影响。
因此,为确保伺服电机的运行精度,必须采用合适的电流控制技术。
目前,常用的电流控制技术包括电流闭环控制和电流开环控制。
1. 电流闭环控制电流闭环控制是指通过反馈电机电流的实际值与设定值之间的差别来调节电流控制器输出,以实现对电机电流进行调节的控制方式。
它具有响应速度快、抗负载能力强、精度高等优点。
因此,在对伺服电机精确控制要求严格的场合,电流闭环控制是首选的控制方式。
2. 电流开环控制电流开环控制是指在没有反馈的情况下直接控制电机电流的控制方式。
它的实现过程简单,成本低,但是在控制精度上较电流闭环控制要差一些。
因此,电流开环控制适用于对控制精度要求不高的场合。
二、功率匹配原则伺服电机的功率匹配原则是指在负载发生变化的情况下,电机的功率输出能够满足负载的要求。
当负载增大时,必须增加电机的功率输出,否则就会影响到电机控制的稳定性和准确性。
因此,电机的功率匹配是伺服电机控制中不可忽视的一个方面。
1. 选择合适的伺服电机在伺服电机的选择上,首要考虑的是电机的功率,应该根据负载要求的最大功率来选择电机。
如果选择功率太小的电机,会导致电机不能满足负载要求;如果选择功率太大的电机,虽然满足负载要求,但是电机无法发挥最佳效能,浪费能源和资源。
2. 进行负载测试和调整在实际应用中,我们应该进行负载测试,以确保伺服电机的功率输出能够满足负载的要求。
如果测试结果与需求不符,就需要对伺服电机进行调整和改进,以适应实际的控制需求。
伺服电机同步控制方案

伺服电机同步控制方案主要包括以下几个方面:1. 编码器反馈系统定位:使用高精度的绝对式编码器来反馈伺服电机的位置和速度。
这种编码器可以直接产生数字信号,使得伺服电机可以直接读取精确的位置信息,而不需要使用复杂的转换电路。
这种反馈方式适用于对定位精度要求较高的应用场景。
2. 主从控制:在这种方式下,多个伺服电机只需要各自配置一套控制器,通过主从控制的方式实现同步运行。
主控制器负责控制整个系统的运行,而从控制器则根据主控制器的指令调整自身的运行状态。
这种方式适用于对同步精度要求一般,但需要降低系统成本的场景。
3. 通信控制:这种方式下,多个伺服电机通过通信接口进行同步控制。
通过以太网、串行通信等方式,各个伺服电机可以接收同一控制信号,从而实现同步运行。
这种方式适用于对同步精度要求较高,需要实现远程控制和网络管理的场景。
在具体实现方案中,我们可以采取以下步骤:1. 确定伺服电机的型号和数量,选择合适的编码器和控制器。
2. 根据应用需求,确定同步精度和响应时间等参数。
3. 配置编码器,使其能够准确反馈电机的位置和速度。
4. 将编码器信号接入伺服控制器,实现电机的速度和位置控制。
5. 根据主从控制或通信控制的方式,实现多个电机的同步运行。
6. 进行系统调试和测试,确保各个电机的同步精度和稳定性。
在实施过程中,需要注意以下几点:1. 编码器的精度和稳定性直接影响电机的定位精度和同步精度,因此需要选择高精度、稳定的编码器。
2. 在主从控制或通信控制方式下,需要确保各个控制器之间的通信稳定、可靠,避免出现通信故障导致同步失真。
3. 在调试和测试过程中,需要不断调整控制参数,优化系统的同步性能。
综上所述,伺服电机同步控制方案可以根据具体应用需求选择合适的反馈系统和控制方式。
在实施过程中,需要注意编码器的选择、控制器配置、通信稳定性和调试测试等方面的问题。
通过合理配置和控制参数,可以获得较高的同步精度和稳定性,满足各种应用场景的需求。
交流伺服电机控制方法有哪几种,解释各种原理

交流伺服电机控制方法有哪几种,解释各种原理在伺服控制系统中,采用不同的方法去控制交流伺服电机,以实现精确的位置控制,速度控制和力矩控制。
下面将介绍几种常见的交流伺服电机控制方法及其原理:1. 位置控制方法在位置控制中,通过控制电机的位置来实现目标位置的准确匹配。
常见的位置控制方法包括开环控制和闭环控制。
开环控制开环控制是最简单的控制方式,基于开环模型,通过给定的速度或位置指令直接驱动电机。
但由于外部干扰和负载变化,开环控制容易出现误差累积,难以实现高精度控制。
闭环控制闭环控制采用反馈机制,通过传感器实时监测电机位置并与设定值进行比较,根据误差信号调整控制信号。
闭环控制能够实现更高的控制精度和稳定性。
2. 速度控制方法速度控制是调节电机输出转速的控制方法,对于一些需要精确速度调节的场合很重要。
磁场定向控制磁场定向控制是一种基于电流的控制方法,在这种方法中,通过调节电机定子绕组中的电流,控制转子的磁场定向,进而实现精确的速度控制。
矢量控制矢量控制是一种通过调节电机转子磁场的矢量方向和大小来控制电机速度的方法。
通过计算出恰当的电流矢量,可以精确地控制电机转速,并且可以在不同转矩下实现高效的控制。
3. 力矩控制方法力矩控制是通过调节电机输出的转矩来实现对负载的精确控制。
直接扭矩控制直接扭矩控制是通过控制电机的磁矢量,直接控制电机的输出扭矩。
通过在电机控制器中对电流和电压进行调节,可以实现对电机扭矩的精确控制。
非线性控制非线性控制方法更适用于复杂负载下的力矩控制,通过捕捉电机与负载之间的动态关系,采用非线性控制算法,进而实现对力矩的精确控制。
以上是几种常见的交流伺服电机控制方法及其原理,不同的控制方法适用于不同的场合,选择合适的控制方法可以有效提高系统性能和稳定性。
伺服系统的控制方式

机电一体化技术
运动控制系统安装调试与运营
(a) 位置控制旳目旳
FA设备中旳“定位”是指工件或工具(钻头、铣刀)等以合适旳速度 向着目旳位置移动,并高精度地停止在目旳位置。这么旳控制称为“定 位控制”。能够说伺服系统主要用来实现这种“定位控制”旳目旳。
定位置控制旳要求是“一直正确地监视电机旳旋转状态”,为了到达 此目旳而使用检测伺服电机旋转状态旳编码器。而且,为了使其具有迅速 跟踪指令旳能力,伺服电机选用体现电机动力性能旳起动转矩大而电机本 身惯性小旳专用电机。
b) 卷绕过程中材料断裂时,将因负 载变轻而高速旋转,所以,必须 设定速度限制值。
自动化学院
机电一体化技术
感谢聆听
自动化学院
机电一体化技术
运动控制系统安装调试与运营
主讲教师:
目 录
伺服系统旳控制方式
机电一体化技制方式
转矩控制
速度控制
1、位置控制模式
机电一体化技术
运动控制系统安装调试与运营
可正确地移动到指定位置,或停止在指定 位置。位置精度有旳已可到达微米(μm:千分 之一毫米)以内,还能进行频繁旳起动、停止。
机电一体化技术
运动控制系统安装调试与运营
(b) 位置控制基本特点
伺服系统旳位置控制基本特点如下所述。 ➢ 机械旳移动量与指令脉冲旳总数成正比。 ➢ 机械旳速度与指令脉冲串旳速度(脉冲频率)成正比。 ➢ 最终在±1个脉冲旳范围内定位即完毕,今后只要不变化
位置指令,则一直保持在该位置。(伺服锁定功能)
所以,伺服系统中旳位置精度由下列各项决定。 ➢ 伺服电机每转1圈机械旳移动量 ➢ 伺服电机每转1圈编码器输出旳脉冲数 ➢ 机械系统中旳间隙(松动)等误差
2、速度控制模式
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
伺服电机控制方式的选择
一般伺服电机主要有三种控制方式,即速度控制方式,转矩控制方式和位置控制方式,下面分别对每种控制方式进行详细说明。
1.速度控制方式
通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位机控制装置的外环PID控制时,速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位机反馈以做运算用。
速度模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加了整个系统的定位精度。
2.转矩控制方式
转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为:例如10V对应5Nm的话,当外部模拟量设定为5V时,电机轴输出为2.5Nm,如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转。
可以通过即时的改变模拟量的设定来改变设定力矩的
大小,也可以通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如绕线装置或拉光纤设备。
3.位置控制方式
位置控制方式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服驱动器可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置,应用领域如数控机床、印刷机械等等。
如何选择伺服电机的控制方式呢? 就伺服驱动器的响应速度来看,转矩模式运算量最小,驱动器对控制信号的响应最快;位置模式运算量最大,驱动器对控制信号的响应最慢。
如果您对电机的速度、位置都没有要求,只要输出一个恒转矩,当然是用转矩模式。
如果对位置和速度有一定的精度要求,而对实时转矩不是很关心,用转矩模式不太方便,用速度或位置模式比较好。
如果上位控制器有比较好的闭环控制功能,用速度控制效果会好一点。
如果本身要求不是很高,或者,基本没有实时性的要求,用位置控制方式对上位控制器没有很高的要求。
如果对运动中的动态性能有比较高的要求时,需要实时对电机进行调整。
那么如果控制器本身的运算速度很慢(比如
plc,或低端运动控制器),就用位置方式控制。
如果控制器运算速度比较快,可以用速度方式,把位置环从驱动器移到控制器上,减少驱动器的工作量,提高效率(比如大部分中高端运动控制器);如果有更好的上位控制器,还可以用转矩方式控制,把速度环也从驱动器上移开,而且,这时完全不需要使用伺服电机。
