电子元件的认识
电子元器件认识
电子元器件
Surface mount
Through-hole
三. 用途:将各种元器件按产品原理图连接起来 四. 注意事项:板材,防火等级,PCB版本,应避免人体皮肤直接
FPC
接触PCB焊盘部分,过炉方向等
A
3
2.电阻(RESISTOR)
电子元器件
一. 代码： R 英文名resistor 符号：
或
二. 用途:阻止电流在电路中的流动
规格简称(英制) 规格简称(公制)
0402
1005
0603
1608
0805
2012
十三.常用阻值误差代码
F=±1%,G=±2%,1J2=0±65%,Z=+80/-20%,K=3±2110%6,M=±20%
实际尺寸(mm) 1.00×0.50 1.60×0.80 2.00×1.25 3.20×1.60
又名，熔断器
二. 用途:在电路中起过电流保护作用。
三. 方向: 无
四. 单位：安培/伏特 A/V
五. 注意事项：特别注意保险丝的额定电压及电流，安规认证
电子元器件
A
11
6.二极管(DIODE)
电子元器件
一. 代码： D
ZD
LED
二. 符号：
三. 用途:整流，稳压，发光指示等
四. 方向:二极管分正负极，长脚为正极，短脚为负极，扁平缺口为负极圆柱状在表面用一道白色或黑色色环标
电子元器件
一. 代码： C 符号：
或
二. 用途:滤除杂波，耦合信号，隔断直流
三. 方向: 有
四. 常见的有：电解电容，瓷片电容，涤沦电容，陶瓷电容，薄膜电容，钽电容，片试电容，聚丙稀电容
五. 单位换算:1µF（微法）=1000nF(纳法）=1000000PF（皮法）
电子元件的认识
电子元件的认识电子元件是指在电路中起特定功能的部件，如电容器、电阻器和电感器等。
随着科技的不断发展，电子元件的种类也越来越多，应用面也越来越广泛。
在现代化社会的各个领域，都有着电子元件的身影。
学习与认识电子元件是电子工程师必须具备的基础知识。
在进行电路设计、元件选型、故障排除等环节中，电子工程师都需要对电子元件有深入的了解才能够做出正确的决策。
首先，我们来了解一下电阻器。
电阻器的主要作用是提供电阻，使电流在电路中变弱。
电阻器的单位是欧姆(Ω)，通常使用金属、碳和水晶等材料制成，常见的有钨丝电阻、电位器、压敏电阻等。
其次，我们来看看电容器。
电容器是一种储存电荷的元件，也是电路中常用的元件之一。
其主要作用是储存电荷，当电容器两端有电压时，它们会产生电场，关闭电路时，它们会释放储存的电荷。
电容器的单位是法拉(F)或微法(F)，常见的有金属箔电容器、陶瓷电容器、钽电解电容器等。
再来看一下电感器。
电感器也叫线圈，主要作用是储存能量和阻碍电流变化。
当电流通过电感器时，它会产生磁场，当电流变化或消失时，电感器会释放储存的能量。
电感器的单位是亨利(H)，常见的有电磁铁、开关电感、滤波器等。
接下来，我们了解一下二极管。
二极管是一种只能单向导电的元件，有正向导通和反向截止两种状态。
在电路中，二极管的主要作用是保护其他元件，防止其受到反向电压干扰。
常见的二极管有肖特基二极管、整流二极管等。
最后，我们来介绍一下晶体管。
晶体管是一种有三个电极的半导体器件，具有放大与开关的功能，是现代电子工程中不可或缺的元件。
晶体管有npn和pnp两种类型，是电路中重要的控制元件，被广泛应用于放大器、开关、振荡器等电路中。
总之，电子元件是电路中必不可少的一部分，如同基石一样，为电路提供了重要的支撑。
当我们了解了电子元件的类型、功能和应用场景，就可以更好的进行电路设计、维修等工作。
同时，也可以在实际应用中挖掘出它们更大的潜力，推动电子科技的进一步发展。

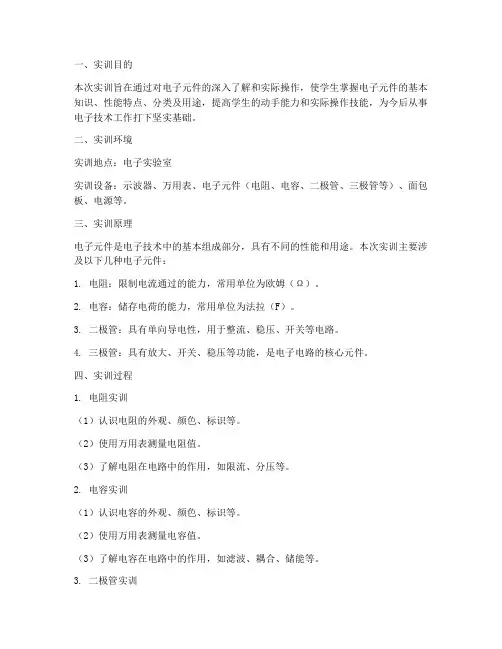

电子元件的认识实训报告
一、实训目的本次实训旨在通过对电子元件的深入了解和实际操作，使学生掌握电子元件的基本知识、性能特点、分类及用途，提高学生的动手能力和实际操作技能，为今后从事电子技术工作打下坚实基础。
二、实训环境实训地点：电子实验室实训设备：示波器、万用表、电子元件（电阻、电容、二极管、三极管等）、面包板、电源等。
三、实训原理电子元件是电子技术中的基本组成部分，具有不同的性能和用途。
本次实训主要涉及以下几种电子元件：1. 电阻：限制电流通过的能力，常用单位为欧姆（Ω）。
2. 电容：储存电荷的能力，常用单位为法拉（F）。
3. 二极管：具有单向导电性，用于整流、稳压、开关等电路。
4. 三极管：具有放大、开关、稳压等功能，是电子电路的核心元件。
四、实训过程1. 电阻实训（1）认识电阻的外观、颜色、标识等。
（2）使用万用表测量电阻值。
（3）了解电阻在电路中的作用，如限流、分压等。
2. 电容实训（1）认识电容的外观、颜色、标识等。
（2）使用万用表测量电容值。
（3）了解电容在电路中的作用，如滤波、耦合、储能等。
3. 二极管实训（1）认识二极管的外观、颜色、标识等。
（2）使用万用表测试二极管的正向导通和反向截止。
（3）了解二极管在电路中的作用，如整流、稳压、开关等。
4. 三极管实训（1）认识三极管的外观、颜色、标识等。
（2）使用万用表测试三极管的放大倍数。
（3）了解三极管在电路中的作用，如放大、开关、稳压等。
五、实训结果1. 通过实训，学生掌握了电阻、电容、二极管、三极管等电子元件的基本知识。
2. 学生学会了使用万用表测量电子元件的值。
3. 学生了解了电子元件在电路中的作用。
4. 学生提高了动手能力和实际操作技能。
六、实训总结本次实训使学生深入了解了电子元件的基本知识、性能特点、分类及用途，提高了学生的动手能力和实际操作技能。
以下是对本次实训的总结：1. 认真学习电子元件的基本知识，了解其在电路中的作用。
2. 学会使用万用表等工具测量电子元件的值。
电子元件的认识
電子元件的認識:♦一﹑電阻1﹒種類﹕♦ a 按製作材料可分為﹕碳膜電阻﹑金屬膜電阻﹑線繞電阻和♦水泥電阻等。
其中常用的為碳膜電阻﹐而水泥電阻則常用♦於大功率電器中或用作負載。
♦ b 按功率大小可為1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑♦2w等。
♦ c 按阻值表示法又可分為數字表示法及色環表示法。
♦ d 按阻值的精密度又可分為精密電阻(五環)和普通電阻♦(四環)。
精密電阻通常在Z軸表中用“F”表示。
♦2﹒電阻的單位及換算﹕¨ a 電阻的單位﹕我們常用的電阻單位為千歐(KΩ),兆歐(MΩ)﹐¨電阻最基本的單位為歐姆(Ω)¨ b 電阻的換算﹕1MΩ= 1000KΩ= 106Ω1Ω= 10-3 KΩ=¨10-6 MΩ¨3﹒電阻的電路符號及字母表示﹕¨ a 電路符號﹕我們常用的電路符號有兩種﹕¨¨或¨ b 字母表示﹕R¨4﹒電阻的作用﹕阻流和分壓。
¨5﹒電阻的認識﹕各種材料的物體對通過它的電流呈現一定的阻力﹐這種阻礙電流的作用叫電阻。
具有一定的阻值﹐一定的幾何形狀﹐一定的技朮性能的在電路中起電阻作用的電子元件叫电阻器﹐即通常所稱的電阻。
電阻R在數值上等於加在電阻上的電壓U通過的電流I的比值﹐即R=U/I。
¨6, 電阻的阻值辨認﹕由於電阻阻值的表示法有數字表示法和¨色環表示法兩種﹐因而電阻阻值的讀數也有兩種﹕¨ a 數字表示法﹕此表示法常用於CHIP元件中。
辨認時數字之¨前兩位為有效數字﹐而第三位為倍率。
¨例如﹕¨表示﹕33×104Ω=330 KΩ表示﹕27×105Ω=2.7 MΩb.色環表示法﹕第一、二环颜色：黑棕红橙黄绿蓝紫灰白金銀代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：土5％土10％（a）.以上為四環電阻的色環及表示相應的數字﹐其中第一﹑二環為有效數字﹐第三環為倍率﹐第四環為誤差。
常用电子元器件的认识
常用电子元器件的认识电子元器件可以说是电子设备中最基本的组成部分之一，可以通过它们来控制电信号和电能的流动。
在工程领域中，我们需要了解电子元器件的种类和功能，以便选择合适的元件并正确地进行设计、维护和故障排除。
在本文中，我们将介绍一些常见的电子元器件，并对它们的主要特征进行分析和说明。
1. 电阻器电阻器是一种能够限制电流流过范围的电子元件，它是通过将电流导体中的电比较好地转化为热量来实现的。
在实际应用中，我们常常需要用电阻器来控制电路的电流和电压，以便实现特定的电路功能，比如控制LED亮度，实现制冷系统温度控制等等。
2. 电容器电容器能够储存静电能量，可用来控制电流和电压。
它有两个电极板和一个电介质，当电容器接入电路时，会在两个电极板之间形成等电势线。
电容器的容量是储存的静电能量密度，通常以法拉(F)为单位，这也意味着电容器具有储存电能的能力，可以在电路中用来平衡电压或稳定电流。
除此之外，它还可以用来生成谐振电路以实现特定的滤波器和振荡器。
3. 晶体管晶体管是一种半导体器件，它可以控制电流的流动而没有机械运动，通常用来放大电路信号。
晶体管最常见的类型是二极管，由两个PN结组成，其中一个剥掉的半导体层就被称为基极。
当施加电压时，电场将使电荷在基极和发射极之间流动，并将集电极中的电流变大。
4. 电感器电感器是一种设备，它可以储存磁场能量，通常用来控制电流或电压。
电感器由线圈和磁芯组成，当电流通过线圈时，磁芯被激活并储存能量。
电感器的置换效应使得电压和电流呈正比例或反正比例的变化。
实际使用中，电感器可以用于过滤电流脉冲或形成谐振电路，还可以在发电机或变压器中用来调节电感。
5. 二极管二极管是一种电子器件，它由两个半导体层（一正一负）组成，可控制电流的一个方向。
当施加电压时，电子从一层流向另一层，这就是二极管的正向导通，不同于之前的电阻器，它是一种有源元件，可以用于电路中的整流、开关或振荡。
当电子流从高电位电极流向低电位电极时，二极管发生反向击穿，进入负向导通状态，此时它可以用作负向偏置的保护器件。
电子元件识别大全(附图)简体
元件识别指南1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。
2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。
2.2连接器元件主要有：插槽、插针、插座等。
2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。
4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。
4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。
如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。
例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。
2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。
电子元件认识
阻抗ppm
匹配容值Ω
7.其他半導體元件與整流瀘波電路
7.1整流電路的任務是將交流電流換成單向脈動電流,再通過瀘去其中的交流成分,得到比較平滑的直流電流.
7.2物質導電能力分:導體,絕緣體,半導體三類.
半導體的導電能力介于導體和絕緣之間.半導體的導電特性:導電能力隨著摻入雜質,輸入電壓(或電流)溫度和光照等條件的變化而發生很大變化.
1.2單位:歐姆符號:“Ω”
1.3數量級: 1MΩ=103KΩ=106Ω
1.4電阻分類: CHIP電阻、DIP電阻、可調電阻VR
1.5電阻作用:分流分壓和降壓限流的作用外,其它還有電平調節阻抗匹配等作用.
A.金屬皮膜電阻:阻值小、功率大,散熱作用.
B.碳膜電阻:阻值大、功率小,一般作用
備注:以上A、B兩種電阻均為插件電阻.
1.電子元件認識
名稱
單位
電路圖/基板代碼
電路符號
電阻
歐姆(Ω)
或
可變電阻
歐姆(Ω)
電容
法拉(F)
C
電感
亨利(H)
L
二極体
D
發光二極体
LED
齊納二極体
ZD
三極管
Q
集体電路
U&IC
變壓器
T
跳線
J
散熱片
HS
開關
HW
插座
B
1.電阻(RESISTOR)
1.1電路符號:“ ”（普通電阻）或“ ”
“ ”(可調電阻)
第三色環
第四色環
第1數字
第2數字
第3數字
誤差
黑
0
0
100
－
棕
认识常用电子元件(图解)
一般二极管的负极用白色、红色或黑色色环标识，发光二极管 一般用引脚长度不同来区分极性，较短的引脚为负极。
C）二极管的变形体：整流块电路、数码发光管、双色发光管
晶体三极管管脚的判别
用万用表判别三极管管脚的根据是：NPN型三极管基极到
发射极和基极到集电极均为PN结的正向；而PNP型三极管
基极到发射极和基极到集电极均为PN结反向。根据二极管 正向电阻小、反向电阻大的特点，判断出三极管的基极，进 而确定集电极与发射极。
工作电压
元件值读取的例子：图片中电容的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μF
250V~表示工作电压为交流250V。
电容值
允许误差
安规认 证标志
工作 电压
e、安规电容：是一类比较特 殊的电容，它在电路中起到保 护作用。安规电容按照使用条 件可分为两大类：X安规电容， Y安规电容。元件表面有丝印， 无极性。印有各类安规认证标 志。容值识别规则：第一、二 位表示元件值有效数字，第三 位表示有效数字后应乘的倍率。 且印有允许误差、工作电压。 基本单位：pF.
温度系数
a、瓷片电容：是最常用的一类电容， 其性能稳定，可适用的频率广泛， 体积小型化容易。元件表面有丝印， 无极性。 容值识别规则：第一、二位表示元 件值有效数字，第三位表示有效数 字后应乘的倍率。允许误差也在丝 印上有体现，并且部分生产厂家将 温度系数也印在元件本体上。 基本 单位： pF。
电容值
★ 传声器是指驻极体电容传声器，即俗称的咪头。
贴片咪头
4. ★保险丝
玻璃管保险丝
温 度 保 险 丝
★ 保险丝也被称为熔断器。 ★ 保险丝的作用是：当电路发生故障 或异常时，伴随着电流不断升高，并 且升高的电流有可能损坏电路中的某 些重要器件或贵重器件，也有可能烧 毁电路甚至造成火灾。保险丝就会在 电流异常升高到一定的高度和一定的 时候，自身熔断切断电流，从而起到 保护电路安全运行的作用
电子元件器件的基本含义
电子元件器件的基本含义
1）电子元件：指在工厂生产加工时不改变分子成分的成品。
如电阻器、电容器、电感器。
因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。
按分类标准，电子元件可分为11个大类。
2）电子器件：指在工厂生产加工时改变了分子结构的成品。
例如晶体管、电子管、集成电路。
因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。
按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。
3）电子仪器：是指检测、分析、测试电子产品性能、质量、安全的装置。
大体可以概括为电子测量仪器、电子分析仪器和应用仪器三大块，有光学电子仪器、电子元件测量仪器、动态分析仪器等24种细分类。
4）电子工业专用设备：是指在电子工业生产中，为某种电子产品的某一工艺过程而专门设计制造的设备，它是根据电子产品分类来进行分类的，如集成电路专用设备、电子元件专用设备。
共有十余类。
电子元器件认识
05
电子元器件的应用与发展趋势
电子元器件的应用领域
通信领域
电子元器件广泛应用于通信设备、移动终端、基站等，实现信号的传 输、处理和接收。
计算机领域
电子元器件是计算机硬件的重要组成部分，包括中央处理器、内存、 硬盘等关键部件。
工业控制领域
在工业自动化和智能制造中，电子元器件发挥着至关重要的作用，如 传感器、控制器、执行器等。
特性
电阻器的阻值（也称为电阻）是 其主要特性，通常以欧姆（Ω） 为单位。
参数
电阻器的参数包括阻值、精度 、功率和温度系数等。
应用
电阻器在电路中用于分压、限 流和信号调节等。
电容器
定义
电容器是一种存储电荷 的电子元件。
特性
参数
应用
电容器的主要特性是容 量（也称为电容），通 常以法拉（F）为单位。
电容器的参数包括容量、 耐压、绝缘电阻和温度
确认替换需求
明确需要替换的电子元器件型 号、规格及参数。
拆卸原器件
使用适当的工具和技巧，安全 地拆卸需要替换的电子元器件。
测试与验证
对更换后的电子元器件进行测 试和验证，确保其工作正常且 符合电路要求。
04
电子元器件的常见问题与解决 方案
电子元器件的常见问题
元器件损坏
由于过载、电压过高、电流过大等原因，导 致电子元器件烧毁或损坏。
元器件性能不稳定
由于制造工艺、材料缺陷、使用环境等因素， 导致元器件性能波动或失效。
元器件接触不良
由于连接线路松动、焊点氧化等原因，导致 元器件间信号传输中断或不良。
元器件发热
由于功耗过大、散热不良等原因，导致元器 件温度升高，影响其性能和寿命。
教你认识电子元件
教你认识电子元件电子元件是电子系统中的基础组成部分，无论是在家庭电器、汽车、计算机还是手机，都需要用到各种各样的电子元件。
学习了解一些基本的电子元件对于进行电子系统的设计和维护都有很大的帮助。
今天我们来讲一下，如何认识电子元件。
1. 电阻器（Resistor）电阻器是最常见的电子元件之一，它的功能是固定电路中的电阻，以限制电流的流动。
电阻器通常由一个耐热性较好，导电性较强的材料制成，通常为碳和金属。
电阻器的大小通常用欧姆（Ω）来表示，常用的有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。
2. 电容器（Capacitor）电容器是另外一个常见的电子元件，它的功能是在电路中存储电荷。
电容器由两个导电板组成，之间隔着一层绝缘材料。
电容器的大小通常用法拉（F）来表示，常用的有1pF、10pF、100pF、1nF、10nF等。
3. 电感器（Inductor）电感器是电子元件中的另一个重要元件，它的功能是通过自感应产生磁场，以阻止电流的变化。
电感器通常由一个金属线圈制成，电流通过线圈时，会产生磁场，以阻止电流的变化。
电感器的大小通常用亨利（H）来表示，常用的有1微亨、10微亨、100微亨、1毫亨等。
4. 二极管（Diode）二极管是一种具有单向导电特性的电子元件，它的功能是将电流限制在一个方向上流动。
二极管由两个区域组成，其中一个区域的材料是P型半导体，另一个区域的材料是N型半导体。
5. 晶体管（Transistor）晶体管是一种常见的电子元件，它的功能是控制电流的流动。
晶体管通常由三个区域组成，其中一个区域为基极，另外两个区域是发射极和集电极。
晶体管通常用于扩大信号的电流和电压，可以用于单片机输入输出扩展，以及音频和视频放大等应用。
6. 集成电路（Integrated Circuit）集成电路是由多个电子器件组成一个小型化的电路板，常用的有数字集成电路（Digital IC）和模拟集成电路（Analog IC）。
教你认识电子元件
教你认识电子元件在电子制作中，要使用到许多不同的电子元件。
在这一节中，将简单地介绍常用的电子元件。
同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。
一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。
开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。
导线和小灯泡都能导电，它们称为导体。
在一般情况下金属都是导体。
导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。
电阻的文字符号是R。
电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。
它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1照明灯电路常用的电阻分两大类。
阻值固定的电阻器称为固定电阻器。
阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。
它们的外形和图形符号见表3一1。
由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。
电阻器在电路中起什么作用呢？表一常用电阻器我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。
旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。
电阻值越大，小灯泡越暗。
这说明电阻器在电路中可以控制电流的强弱。
我们可以参考这个电路制成一个可以调光的玩具小台灯。
图3-2电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。
在电阻上标注的电阻数值叫作标称阻值。
如1.5K，5.1Ω……。
它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。
如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。
电阻的标称值和误差也可以用色环来表示。
在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。
电路基础—认识电子元器件
电子元件电子元件（electronic component），是电子电路中的基本元素，通常是个别封装，并具有两个或以上的引线或金属接点。
电子元件须相互连接以构成一个具有特定功能的电子电路，例如：放大器、无线电接收机、振荡器等，连接电子元件常见的方式之一是焊接到印刷电路板上。
电子元件也许是单独的封装（电阻器、电容器、电感器、晶体管、二极管等），或是各种不同复杂度的群组，例如：集成电路（运算放大器、排阻、逻辑门等）。
中文名电子元件外文名Electronic component常用的电阻、电容、电感、电位器等用于组成电子产品目录.1元件分类.▪端子与连接器.▪电线.▪开关.▪电阻.▪保护装置.▪电容.▪电磁感应装置.▪网络（Network）.▪忆阻器（Memristor）.▪压电装置、晶体谐振器.▪电源.▪感测器.▪固态电子元件.▪显示科技.▪真空管.▪组件.▪机械配件.▪其他.2标准缩写元件分类编辑为了保持电子元件运作的稳定性，通常将它们以合成树脂（Resin dispensing）包覆封装，以提高绝缘与保护不受环境的影响。
[1]元件也许是被动或有源的（passive or active）：被动元件（Passive components）是一种电子元件，在使用时它们没有任何的增益或方向性。
在电路分析（Network analysis）时，它们被称为电力元件（Electrical elements）。
有源元件（Active components）是一种电子元件，相对于被动元件所没有的，在使用时它们有增益或方向性。
它们包括了半导体器件与真空管。
端子与连接器用于电路连接的装置端子（Terminal）电子连接器（Connector）信号插座（Socket）端子台（Screw terminal, Terminal Blocks）信号接头（Header）电线有连接口或终端在尽头的电线电源线（Power cord）软线（Patch cord）示波器探棒（Test lead）开关能够控制电路的开路或闭路的电子元件开关（Switch）- 手动操作的开关Keypad- 一群按钮开关的集合（例如只能输入数字的小键盘）继电器（Relay）- 电流操作的开关。
电子元器件认识及基础电路分析
电子元器件认识及基础电路分析常见的电子元器件有电阻、电容、电感、二极管、三极管、场效应管等。
下面对这些元器件进行一些基础的介绍：1. 电阻（Resistor）：电阻用来限制电流通过的大小，通常以欧姆（Ω）为单位表示。
电阻的值越大，通过的电流越小。
2. 电容（Capacitor）：电容储存电荷，在电路中可以用来储存能量、滤波、延迟电压等。
电容的单位是法拉（F），常见的单位还有微法（μF）、纳法（nF）等。
3. 电感（Inductor）：电感以线圈的形式存在，可以存储磁能，在电路中可以用来储存能量、滤波、产生振荡等。
电感的单位是亨利（H），常见的单位还有毫亨（mH）等。
4. 二极管（Diode）：二极管只允许电流在一个方向上通过，可用于整流和保护电路。
常见的二极管有普通二极管、肖特基二极管等。
5. 三极管（Transistor）：三极管是一种具有放大作用的电子器件，通常用来放大电流、开关电路等。
常见的三极管有双极型晶体管（BJT）和场效应管（FET）。
了解以上元器件后，我们可以进行基础电路分析。
基本电路分析的核心是欧姆定律、基尔霍夫定律和电压分压原理。
1. 欧姆定律（Ohm's Law）：欧姆定律描述了电流、电压和电阻之间的关系，即电流等于电压除以电阻。
表示为I=V/R，其中I是电流（安培），V是电压（伏特），R是电阻（欧姆）。
2. 基尔霍夫定律（Kirchhoff's Laws）：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出在电路中流入节点的电流等于流出该节点的电流的代数和；基尔霍夫电压定律指出电路中沿着任意闭合回路的电压代数和等于零。
3.电压分压原理：电压分压是指在一个电阻网络中，电压分布按比例分布到各个电阻上。
电压分压可以通过串联连接的电阻实现。
例如，两个电阻R1和R2串联连接，输入电压为V，那么在R1上的电压为V1=V*(R1/(R1+R2))，在R2上的电压为V2=V*(R2/(R1+R2))。
认识电子元器件
认识电子元器件电子元器件是电子技术中不可或缺的一部分。
了解和掌握电子元器件的种类、特点及其作用，对于学习和掌握电子技术知识有着非常重要的作用。
在本文中，将对电子元器件这一知识点进行分析和讲解。
一、电子元器件的基本概念电子元器件是指用于电子技术的各种电子部件和器件，它们可以完成电子电路中不同的功能。
电子元器件分为被动元器件和主动元器件两种。
被动元器件是指无源元器件，不具有增益功能，只能承受电信号，并在其中产生电阻、电抗、电容、电感等等作用。
常见的被动元器件有电阻、电容、电感、电位器、电感器等等。
主动元器件是指有源元器件，如晶体管、三极管、场效应管、集成电路等，它们具有一定的电流放大和电压放大作用（即增益），可以对电路信号进行加工和控制。
二、电子元器件的分类根据作用和形状的不同，电子元器件分为多种类型，下面是一些常见的电子元器件类型介绍：1. 电阻器电阻器是被动元器件，用于控制电路中的电流大小。
它们通常是一个导电质料制成的。
电阻器的种类有线性电阻、非线性电阻和可变电阻等。
2. 电容器电容器也是被动元器件，用于存储电荷。
它们由两个导体板和一个绝缘材料层组成。
电容器的种类有电解电容、陶瓷电容、纸质电容等等。
3. 电感器电感器是被动元器件，用于控制和储存电能。
它们由绕在磁芯上的线圈构成。
电感器的种类有大电感、小电感、发光电感等。
4. 晶体管晶体管是一种主动元器件，具有放大和开关功能。
它们通常被用于模拟和数字电路的设计中。
晶体管的种类有NPN型、PNP型、场效应晶体管等等。
5. 二极管二极管也是一种主动元器件，具有整流和振荡等特性。
它们被广泛应用于电源等电路中。
二极管的种类有普通二极管、整流二极管等等。
6. 集成电路集成电路也是一种主动元器件，是一种复杂的电子元件。
它们由多个晶体管、二极管和电容器等组成，通常可以完成多个电路功能。
集成电路的种类有逻辑集成电路、模拟集成电路等等。
三、电子元器件的基本特性电子元器件都有自己的特性，例如电压、电流和功率等等。
常用电子元器件的认识
电子元器件的认识开关电源(SＰS）是由众多的元器件构成，因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resiｓｔoｒ1.电路符号和外形.（a） (b) (c)(a)国外电阻器电路符号．(b)国内符号．（c)色环电阻外形2.电阻概念：电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω）,千欧(ＫΩ）和兆欧（MΩ）．1M=10 K10 Ω3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻，绕线电阻,贴片电阻, 可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定（如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏．通用碳膜电阻Power RatｉnｇCurve （Fi ｇurｅ1）(3)电阻温度系数(4). 工作温度范围CａrbonＦilm：-5５℃－-－－+15５℃Metal Film：-55℃－-－-＋１55℃Meｔａl ＯｘidｅFiｌm:-5５℃--－-+２00℃Chｉp Film :-55℃----＋125℃5.标注方法：(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中，色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 ２ 3 4 5 ６７8 ９-１－2四色环中，第一,二道色环表示标称阻值的有效值，第三道色环表示倍数,第四道色环表示允许偏差，五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例１:有一电阻器,色环颜顺序为:棕,黑,橙,银，则阻值为:１０X１0±10%（Ω)6.误差代码Tｏleｒance ±1%±２% ±２.５%±3％±5％±10%±２０％Ｓｙｍboｌs FG H I J K M7.电阻的分类(1）. 碳膜电阻(2).金属膜电阻(保险丝电阻)(3）. 金属氧化膜电阻(4). 绕线电阻(5).保险丝二:电容器英文Capaciｔｏr1．电路符号(a)(b)(a）,(b)分别表示为无极性,有极性的电容器的电路符号．2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πｄ，单位法拉(F)．3.种类电容器可分为:陶瓷电容，电解电容,安规电容，贴片电容,塑料电容.４.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=Ｐ耗/P总P耗为充放电损耗功率,P总为充放电总能量．(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6．多层陶瓷电容器电介质分类NPＯ(COG)﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R（2X１） : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X７R是一种强电介质，因而能造出容量比NPO介质更大的电容器.Ｙ5V（2F４) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感．7. Plastiｃ Film Ｃａpacitoｒs(1).Poｌystyrene Ｆiｌm Capａcｉｔｏr (聚苯乙烯膜電容器)High prｅcision of capacitａnce.Lｏw diｓsｉpation factoｒand ｌｏw ESR．High insｕｌatiｏn reｓistaｎceＨigh ｓtabiｌiｔｙｏf cａｐacitancｅanｄDF VS tempｅrａture and frｅｑｕencｙ.（2) PolyesteｒFilm Capacitor（聚乙烯膜電容器)Hｉgh moistureｒｅsistａnｃｅＧｏod soｌｄerａｂilｉtyAｖailable oｎｔapｅanｄreel fｏr autｏｍaｔiｃｉnserｔｉonＥSR iｓmiｎimized.(3) Meｔaｌlized Ｐolyｅster Fｉlm Caｐaｃitor(金屬化聚乙烯膜電容器)Ｈigh mｏｉsture resisｔａｎｃe.Good solderabilｉty.Nｏn-inductivｅcｏnｓtructiｏn ａｎｄsｅｌl-ｈealiｎg ｐrｏpeｒｔy.(4) Polypropｙｌene Ｆilm Capacitｏr(聚丙烯膜電容器)Low ｄｉsｓiｐaｔion factor and hiｇｈiｎsulａtion rｅsisｔanｃe．Ｈiｇh stabilｉty ｏｆｃapacitａｎｃe anｄDＦＶSｔｅmpｅraｔure and ｆr ｅquｅnｃy.Loｗｅｑuivaｌeｎt sｅrieｓreｓistａｎce．Ｎｏn-inductiｖｅcｏｎｓｔrucｔion8.X電容9.Ｙ電容三．电感器(英文Ｃｈｏke 即线圈)1.电路符号（普通电感无极性) 2.主要参数(1)电感量及允许偏差 (2)品质因子(Ｑ值）感抗x L =W L=2πｆL Q ＝２πfL/Ｒ Q 即为品质因子3.种类可分为固定电感器,带磁心电感线圈，可变电感器 四.半导体二极管 (英文 Di ｏde)DIODE Test # Descr ｉp ｔion1 VF F ｏr ｗa ｒｄ v ｏlt ａge2 IR Ｒｅv ｅrs ｅ curren ｔ lea ｋａｇe3BV ＲＢreak ｄｏw ｎ voltagｅ1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极．在正常情况下，硅管的正向压降为０.６~０.7V,锗管0.2~0．3Ｖ，即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个Ｎ型半导体构成,组成一个PN结，P Ｎ结具有单向导电性.４.种类（1)普通二极管 (2）发光二极管（3)稳压二极管 (４)变容二极管（6）肖特基二极管5．主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过IＦ，否则二极管将会烧坏.(2)最大反向工作电压ＶR(3)反向电流I R：是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管DescriptionZENEＲTｅｓt#1 VＦFoｒward volｔage2 BV Z Miｎｉmｕm Zeｎｅr ｖｏlｔａge.(Use tesｔ#5)3 ＢＶZ ＭａxiｍuｍZｅnｅｒｖoltaｇe.(Use teｓt #5)４I R Rｅverseｃｕrrｅnt leaｋage5 BVＺＢＶz with prｏｇｒammaｂle soａk6 ZZ 1 KHｚZenｅr Ｉmpedance（ｒeｑuirｅｓZＺ-1000 or Ｍodｅl 5310)１．电路符号(图一) （图二)2.稳压原理从（图二）稳压特性曲线可以看出,当稳压管反向击穿后，流过二极管的工作电流发生很大变化时，稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态，即开路.3.主要参数(1)稳定电压(2)稳定电流：稳压管工作对参考电流值,电流小于该值,稳压效果会略差些.(3)额定功率损耗(4)电压温度系数(5)动态电阻六．半导体三极管(又称晶体三极管)TRＡNSＩSTO ＲTest#Deｓcｒipｔion１h FE Forｗard－cｕrrenｔｔｒanｓｆer ratio2 V BE Ｂasｅemittｅr ｖｏltage（ｓee also Apｐendix F）3 IＥBＯEmittｅr ｔo base cｕｔｏff currｅnt4 VＣESAT Sａturaｔion ｖolｔagｅ5 IＣＢO Cｏlｌｅctoｒto base ｃutｏff ｃurｒeｎt6 I CEO Collｅｃtor to eｍｉter cutoｆfｃurrｅｎｔI CER, ｗｉｔh bａsｅto eｍiterload,I CEX, ｒeverse ｂias,orI CEＳshorｔ（see also Ａｐpendｉx F)7 BV CEO Bｒeａkdown volｔage，ｃoｌleｃtor ｔoemitter,BV CＥR wiｔh base tｏｅmｉteｒｌoａd,ＢV CEＸrevｅrse biaｓ，orUBV ＣES s ｈort(s ｅｅ a ｌs ｏ App ｅndix F)8 BV ＣBO Br ｅakd ｏwn ｖｏl ｔage,coll ｅc ｔｏr to ｂase９ BV E ＢO Br ｅa ｋｄo ｗｎ v ｏｌt ａｇe,ｅmitter to base10V B ＥSAT Bas ｅ emi ｔter s ａturation vo ｌtage１．电路符号(ｂ）PNP(a) NＰN三极管是由三块半导体组成,构成两个PN 结,即集电结,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ｉc ，基极电流Ib,发射极电流Ｉe,I ｅ＝I ｂ+Ic Ic ＝βＩb ， β为三极管电流放大倍数． (1）NP Ｎ (2） PNP（3)共(b) PNP发射极输出特性曲线(1)放大区发射结正偏,集电结反偏，E１>E２，即NＰN型三极管V c>Vｂ>V e，ＰNＰ型三极管V c＜Ｖｂ<Ｖe.三极管处于放大状态．由于Ic=βIb,即Iｃ受Iｂ控制,而Ic的电流能量是由电源提供的，此时Ube=0.6～0.7Ｖ（ＮPN硅管)(2)截止Ib≦０的区域称截止区,U BE＜0.5V时，三极开始截止,为了截止可靠,常使ＵBＥ≦0，即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当VＣE<V BE,即集电结正向偏置，发射结正向偏置时,三极管处于饱和区.饱和压降U CE(saｔ）,小功率硅管U CE(ｓａt)≒0．3V,锗管ＵCE(sat)≒0.1V4.主要参数(1)共发射极直流电流放大系数β,即Hｆe,β=I C/ＩB(2)共发射极交流电流放大系数β. β＝ΔI C/ΔI B(3)集电极，基极反向饱和电流I CBO(4)集电极，发射极反向饱和电流I CＥO,即穿透电流(5)集电极最大允许功耗ＰＣM(6)集电极最大允许电流ＩCＭ(7)集电极,基极反向击穿电压Ｕ(BR)ＣＢO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(ＢR）ＣBO七.可控硅(英文简称ＳＣＲ，也叫晶闸管）SCR Ｔｅst # Ｄescriptｉｏn1 ＩＧT Gatｅ-triggｅr cｕrrent2 I GＫO Ｒｅveｒｓe gate ｃurrent５VＧT Ｇate-triggｅｒｖｏltage6 BＶGＫO Ｒeverｓｅgaet breａkｄowｎｖｏltagｅ7 ＩDRM Forward Blｏｃｋｉng curｒｅｎｔ８I RRM ＲeveｒsｅBloｃkinｇcurrｅnt9 I L Laｔching ｃurrｅnt11 IＨHｏｌdｉng ｃurｒent(see alsｏAｐpendｉx F)１3 VＴM Forwaｒd oｎｖolｔａge1５ＶＤRM Forｗａrｄｂlocｋｉｎg voltage1６V RRM Reversｅblｏcking ｖoltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳，阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压．(3)导通后,U AK=0.6~1.2V(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路，使可控硅导通所对应的峰值电压（2)通态平均电压ＵF，约为０.6～1．2Ｖ(３)擎住电流Iｃa-----—由断态至通态的临界电流．(4)维持电流IＨ:从通态至断态的临界电流(5)控制极触发电压U G，一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八．变压器变压器是变换电压的器件1.电路符号. .L１ L2(a)(a)图中是带铁芯（或磁芯)的变压器的符号，它有两组线圈L1,Ｌ2,其中L1为初级，L2为次级.圈中黑点表示线圈的同名端，它表明是同名端的两端上的信号相位是同样的．1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成．为了防潮,绝缘，坚固,有时还泡有几立水.铁芯是用来提供磁路的． 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场，这一交变磁场的变化规律与输入初级的交流电变化规律一样．初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4．主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为Ｎ2,在初级上加信号电压为Ｕ1，次级上的电压为U２,则有下式成立:U２/U1＝Ｎ２/N１=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值，即η=Ｐo／P i*1０0％(3)电压,电流的关系若η=100%，则有Ｐ2＝P1,式中：P２为输出功率,Ｐ1为输入功率．因此有:U2/U1=I1/Ｉ2＝N2/N1=N九．光电藕合器 (英文 PHOTO COＵPＬＥ）OPＴOCOUPLERTest #(Ｒeｑuiｒes Ｏpto Adapt ｅr) 1 LCOFＦＣollｅｃｔor tｏemitter daｒkｃurrent２ＬCBO Coｌlector ｔoｂase daｒkcurreｎｔ3 ＢVCEO Breakdoｗn voltage，collector ｔo eｍiｔtｅr4 BVＣBＯBreakdoｗｎvoltａge，collecｔor tｏｂasｅ5 ＨFE Forwarｄcurｒent tｒansfer ratｉo,tｒaｎsistｏr６VCESＡT Sａｔｕrａtionｖoｌtａgｅ,base dｒｉｖeｎ7 ＩR Ｒeverse ｃurrｅnt８VＦForward voltａge9 CTＲCurrｅnｔtransfer ｒatｉo,coupled１0 VＳAT Saｔurationｖoltage,ｃoｕpｌｅd光电藕合器主要由两个组件组成,一个发光二极管(ＬEＤ）,另一个是光敏器件，它可以是光电池，光敏三极管，光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过ＬED时,便产生一个光源,光的强度取决于激励电流的强度，此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LEＤ正向电流成正比例,该比例称为CTR,即电流传输比.I FＩCＩC/I F＝CTR十.场效应管JＥFT Tesｔ# Desｃｒiptｉｏn1 VGSOFF Gate to sｏurce ｃutoff volｔaｇｅ.2 lDss Zero gａtｅvoltage draｉnｃｕrreｎｔ.3 BVDGＯDraｉn tｏgate brｅａkｄown vｏlｔage.4 IＧSS Ｇａte revｅrse curｒenｔ.5 IDGＯDｒａｉn to gａte leaｋａge.6 IDＯFF Drain cut-oｆf ｃuｒreｎｔ．7 ＢVGSＳGate to souｒcｅbrｅakdowｎvｏltage.８VDSＯN Dｒaiｎto source on-ｓtａte ｖoltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管，是电压控制器件,输入电阻非常高．场效应管分为:结型场效应管(ＪＦEＴ)和绝缘珊场效应管(ＩGF ＥT)两大类.结型应管一.结型场效应管有N型和Ｐ型沟道两种，电路符号如下ｄ d结型场效应管有三极:珊极g源极N型ｓP型ｓ漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当ｄ,ｓ极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DＳ(ｏfｆ),当UＤS等于某一个定值(10v),使Iｄ等于某一个微小电流(如５０ｕＡ）时，源极间所加的U GS即为夹断电压．U DS(oｆf)一般为1~１0V2.饱和漏极电流I DS：当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压Ｕ（BR)DS6.珊源击穿电压U（BR)ＧS7.最大耗散功率PＤM绝缘珊场效应管ＭOSＦET Test # Dｅscrｉptiｏn1 ＶGSTH Thｒeshｏld voltaｇ2 IDｓs Zero gaｔe ｖoltaｇe dｒain currｅnｔ.lDSx with gateｔo Sourｃe revｅrｓｅbｉas.3 BVDｓs Drａin ｔo Sｏｕrcｅbreakdｏwｎvoltａgｅ.4 VDSＯＮDrａin to Ｓource oｎ－sｔate voltaｇｅ.5 IGSSF Ｇａteｔo Source ｌeakagｅcｕrｒｅnｔｆｏｒward．6 IGSSR Gate to Sｏurce leaｋａge curｒent reｖｅrｓｅ．7 ＶF Diode ｆｏrｗａrd voｌtaｇe.8 VＧSF Gａte to Sｏｕrce voltaｇe (foｒｗard）reqｕired for specifieｄIn ａｔｓpecｉfｉedＶos.(ｓee SIＳＱAppendix F)9 VGＳＲＧａte to Sourｃe volｔagｅ(reverse)ｒeｑuired for ｓpｅｃified ID at specｉｆｉeｄＶDＳ.(ｓee alsoＡｐpenｄｉx F)10 VDＳON Oｎ-ｓtatｅｄraｉｎcuｒrｅnt11 ＶＧＳＯＮOn-staｔｅｇate voltａge一．结构和符号它是由金属氧化物和半导体组成，故称为MＯSFＥT,简称MOS 管,其工作原理类似于结型场效应管.符号和极性iＤ+ｓ(1)增强型 NMOS (2)增强型 PM ＯSｉD(３)耗尽型 NM ＯS (４)耗尽型P ＭOS二.主要参数1.漏源击穿电压B ＶＤＳ２.最大漏极电流I ＤMSX3.阀值电压V GS （开启电压)4.导通电阻R ＯN５.跨导（互导) (ＧM ） 6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integrae ｄ C ｉr ｃｕit 缩写为ＩＣ) 集成电路按引脚分别为：单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路． 下列介绍几种IC(一).TL ４３1 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A ）TL4３1内部结构如图(b),其内部有一个2.5Ｖ的基准电压,当U-Ｒ>2.5时，K，A极处于导通状态,当ＵR<2．5V时,K,A极截止.KRA(b）（二）．PWM开关电源的集成电路(IC)片1.DＮA1０01DP共１６ Pin，各Pin功能如下:1)．CＳ此脚做为电流模式控制,当此脚电压超过１.0V时,IC失去作用２)．GND 电源地3）.DRIVE 驱动MOＳＦET管的输出(方波输出)4).VCC 电源5)．UＲEＦ +５V参考电压6)．RT/CT此脚接RT到Pin5接CＴ到地,从而设定振荡频率与最大占空比.7).FＭ接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.８).COMＰ内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9)．SS 接一个电容到地.,可达到柔和起动功能.１0)．FAULT此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROＷN OUＴ此脚用来感应BUＬＫ CAPACTIOR上电压，若电压小于2.5V则IＣ失去作用.12).RＥX 此脚接一个电阻到地,用来作为电流产生器.1３).ADC 此脚用来限制占空比,当此脚电压高于2.5V时，占空比控比例开始减少.当V=1．5V时，占空比减少到最大占空比的65%. 1４)．POＣＰ接一个电容到地,将提供OCＰ功能,当此脚有一连串１.２V臃冲时,此IＣ失去功能．15）ＣSLOＰＥ此脚为振荡电路做电压补偿.1６0. ＧＮD 信号地.2.UＣ３８42（1)ＵＣ3842有８个Pin,其各Piｎ功能如下:１)．内部误差放大器输出端2）.反馈电压输入端3).电压供电端,当该脚电压超过１V时,6脚无臃冲输出4)．接KＴ,CT产生ｆ=1/RTＧ的振荡信号５).GND6).Dｒivｅ,驱动臃冲输出７).Ｖcc８).+5ｖ参考电压,由IＣ的内部产生(2)使UC3842输出端关闭的方法有三：１).关掉Vcc２).将3脚电压升至1Ｖ以上3).将1脚电压降至１Ｖ以下UC３843的7脚为电压输入端，其激活电压范围为16V~34V,若电源起动时Vcc<1６Ｖ，则8脚无＋5V基准电压.3．ＴＬ494ＴＬ４94有16Ｐin,各Pin功能如下:1）采样电压2)从14脚分压得2.5Ｖ标准电压3）接阻容电路，作消振校正用4)死区时间控制输入端,该脚电平升高，死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RＴ7)ＧNＤ8)Ｄrｉre驱动脉冲输出9）Driｒe 驱动脉冲输出１0）Drire 驱动脉冲输出11) Dｒｉrｅ驱动脉冲输出1２)Vcｃ13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端1７）16Pin通常作回授用(三)UC3８54ANUC3854是功率因子校正器（PＦC）的集成电路，它有16个Ｐiｎ,其各脚功能如下:1)GNＤ接地端2)ＰKLＭT峰值限制端，接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3）CAOUT 电流放大器ＣA输出端4)IＳEＮSE 电刘检测端，内部接ＣA输入负端，外部经电阻接电流检测电组的电压正端5)Mｕlt Ｏut 乘法器输出端,即电流检测另一端，内部接乘法／除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端６)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)ＵA Oｕt 电压放大器UＡ输出端,内部接乘法／除法器输入端,外部接RC反馈网络．8)URMＳ有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用，UＲMS的数值范围为1.５～4.7７v9)ＲEＦ基准电压端,产生7.5V基准电压10)ＥNA起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USEＮSE输出电压检测端,接电压放大器UA的输入负端1２）ＲSEＴ外接电阻ＲSET端,控制振荡器充电电流及限制乘法/除法器最大输出１3)SS软起动端14）CＴ外接电容CT端,ＣＴ为振荡器定时电容,使产生振荡频率为 f=1．25/ＲＳET*CT15)Ｖcc 集成电路的供电电压Vcc，额定值22V１6)ＧTＤRV 门极驱动端，通过电阻接功率MOS开关管门极,该端电位钳在１5V(四)DNＡ 1002 CＰ共16Pｉｎ，该IC有OUP,UＶP功能,其各Pｉｎ功能如下:1）ＬAＴCH 当过电压欠电压时，此脚为高电平，此脚为低电平表示输出正常．2)COＭ信号地3)PＧ正常工作时此脚为高电平PG信号输出．４)TＤON接个电容到地,产生PG延时.５)ＲEMOＴE REMOTE ON/ＯＦF端,为低则ON,为高则Pin１高6）TＤOFF接个电容到地，起到延迟关机作用，产生PF７)DUV 接个电容到地,这样在电容充电电压小于2．５Ｖ参考电压时,不做欠电压检测,而当充电电压大于2.5V参考电压时，欠电压检测恢复.8)BSENSE在ＩC内部，此Pin是电压供应比较器的同相输入,当此Pin 电压低于2.5v时，则Pin3与Pｉn７会变低.９）V5检测+5V的过电压与欠电压,其UUP点4．0~4.24V,ＯＶP 点为6.0~6．39V1０)V12检测+12V的过电压与欠电压,其UUＰ点为9.4～9.99V,OV Ｐ点为14.45~15.35V11)Ｖ-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V３.３检测３.3Ｖ的过电压与欠电压,此脚接Vcｃ，则失去此功能,其ＵUP点为１.09~１．16V，OVＰ点为1.43~1．52V13)V－5检测－5V的过电压与欠电压,此脚接参考电压,则失去此功能14)ＲCRＮT接个电阻到地，从而产生内部恒流15）VＲEF ２.5V参考电压输出16)Vcc IＣ电源。
教你认识电子元件教你认识电子元件
教你认识电子元件教你认识电子元件电子元件是指能够在电路中起到电学、磁学等作用的器件或材料。
在电子产品设计与制造中，电子元件是重要的组成部分。
如果我们想要在电子领域有所建树，就需要对电子元件进行深入的了解。
本文将为读者介绍一些常见的电子元件及其功能，以便读者在学习使用电子元器件的过程中，能更好地理解电路的原理，为电路的设计、调试和维修提供便利。
第一部分：基础元器件1.电阻电阻是电路中常用的元件。
它的作用是阻挡电流的流动，使电流限定在一定的范围内。
电阻的计量单位是欧姆，通常以Ω来表示。
电阻共有金属膜电阻、碳膜电阻、石墨电阻、线绕电阻等类型，在实际电路中使用时要根据具体情况选择相对应的电阻。
2.电容电容是一种储存电荷的元件，它的作用是在电路中存储电荷并分床电路能量的分配，掌握电容的使用方法可以极大帮助你在电路设计与调试中找到电路问题和优化电路性能。
电容的计量单位是法拉，通常以F来表示。
电容共有固态陶瓷电容、铝质电解电容、有机电解电容等类型，在实际中使用要选择相应的电容，同时还需注意其电容值、额定电压、容差等参数。
3.电感电感是电路中常用的元件，其作用是在电路中存储能量并阻抗交流电流，调节电流和电压的波形等。
电感的计量单位是亨利，通常以H来表示。
电感共有铁氧体电感、空气芯电感、铁-氧-铝电感等类型，选择电感时也要根据实际的使用场景和性能要求来选择合适的电感。
第二部分：功能类元器件1.晶体管晶体管主要应用于电流变换和信号放大等功能的电路。
晶体管共有双极型晶体管、场效应晶体管、双极型场效应晶体管等类型，不同类型的晶体管有着不同的特性。
在实际的电路中应根据电路的要求来选择合适的晶体管。
2.场效应管场效应管是晶体管的一种，它具有广泛的应用，例如用于开关开关电机、让函数合成功能增强甚至让绝大多数放大器的设计。
场效应管的优势在于其开关速度快、驱动能力强等，因此在大多数场合下被普遍应用。
3.二极管二极管主要应用于电路放大和整流电路等功能。
认识电子元件
认识电子元件1．电阻贴片电阻直插电阻（色环电阻）I．贴片电阻阻值识别：前面几位数乘以尾数就是10的幂次方，假设，一个贴片电阻是103那就是10*10三次方，假设一个贴片电阻是四位数假设1202 就是120×10二次方就是前面的数乘以10尾数为幂次方。
如标识221的贴片电阻阻值为220欧姆。
II．色环电阻的识别:色环电阻的识别方式和贴片电阻基本一样，不同的是色环电阻用不同的颜色来表示不同的数字；即：倒数第二环，表示零的个数。
最后一位，表示误差。
这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差.还有一种5环电阻，通常为精密电阻。
五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。
2.电容电解电容瓷片电容I．电容识别：和贴片电阻的识别方法基本类似。
如：标值272，容量就是：27X10^2=2700pf。
还有些是直接标注在元器件上的。
如上图的电解电容以及容量小的瓷片电容（上图20pf）。
3. 二极管I．二极管识别：二极管一般在管身有自身型号标注。
否则要询问经销商该二极管的型号。
4. 电感该器件在初级阶段并不常用，有兴趣自行百度。
6. 继电器7. 蜂鸣器I．蜂鸣器分无源蜂鸣器（左）和有源蜂鸣器（右），无源蜂鸣器需要交流电才能驱动，有源蜂鸣器只要提供直流电就能发声。
8.关于全桥整流I．四个二极管组成全桥整流，波形由Vs变为Vo。
而后经过滤波电容滤波之后变为平滑的直流电输出。
Id和Is为两组二极管两两导通的波形。
9.关于LM317I．LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子元件电源转换流程为交流输入→EMI滤波电路→整流电路→功率因数修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出纹波，由电感及电容组成)电路→电源管理电路监控输出。
以下从交流输入端EMI滤波电路常见的组件开始介绍。
■ 交流电输入插座此为交流电从外部输入电源的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。
■ X电容(Cx，又称为跨接线路滤波电容)这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
外观如照片所示为方型，上方会打上X或X2字样。
■ Y电容(Cy，又称为线路旁通电容器)Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。
Y电容的外观如照片呈圆饼状而计算机用电源中的FG点与金属外壳、地线(E)及输出端0V/GND共接，所以未连接接地线时，会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2)，人体碰触到后就有可能产生感电现象。
■ 共态扼流圈(交连电感)共模态扼流圈在滤波电路中为串联在火线(L)与中性线(N)上，用来消除电力在线低通共态以及射频噪声。
有些电源的输入端线路，会有缠绕在磁芯上的设计，也可以当作是简单的共态扼流圈。
其外观有环形与类似变压器的方形，部分可以见到外露的线圈。
所谓共态噪声，代表是L/N线对于地线E间的噪声，而常态噪声，则是L与N 线之间的噪声，EMI滤波器功能主要是消除及阻挡这两类噪声。
在EMI滤波电路之后的是瞬时保护电路及整流电路，常见的组件如下。
■ 保险丝保险丝就是当其流过其上的电流值超出额定限度时，会以熔断的方式来保护连接于后端电路，一般使用于电源供应器中的保险丝为快熔型，比较好的会使用防爆式保险丝，其与一般保险丝最大的差别是外管为米色陶瓷管，内填充防火材质避免熔断时产生火花。
其安装于电路板上的方式有如图片上方的固定式(两端直接套上导线座并焊于电路板上)以及图片中央的可拆卸式(使用金属夹片固定)。
下方的方形组件是温度保险丝，这类保险丝固定于大功率水泥电阻或是功率组件的散热片上，主要是用于超温保护，避免组件过热而损坏或发生火灾，这类保险丝也有与电流保险丝结合的版本，对电流及温度进行双重保护。
■ 负温度系数电阻(NTC)因为电源接通电源瞬间，其内的高压端电解电容属于无电状态，充电瞬间将产生过大电流突波以及线路压降，可能使桥式整流器等组件超出其额定电流而烧坏。
NTC使用时串联于L或N线路上，启动时其内部阻抗值可以限制充电瞬间的电流值，而负温度系数的定义是其电阻会随其温度上升而降低，所以随着电流流过本体使温度逐渐升高后，其阻值会随着降低，避免造成不必要功率消耗。
其外观大多为黑色及墨绿色的圆饼状元件但其缺点是电源处于热机状态下启动时，其保护效果会打上折扣，且即使阻抗可随温度降低，仍会消耗些许功率，所以目前高效率电源大多采用更进阶的瞬时保护电路。
■ 金氧变阻器(MOV)变阻器跨接于保险丝后端的火线与地线间，其动作原理为当其两端电压差低于其额定电压值时，本体呈现高阻抗；当电压差超出其额定值，本体电阻会急速下降，L-N间呈现近似短路状态，前端的保险丝因短路而升高的电流将会使其熔断，以保护后端电路，有时本体承受功率过大时，亦以自毁方式来警告使用者该装置已经出现问题。
通常用于电源供应器交流输入端，当输入交流发生过电压时能及时让保险丝熔断，避免使内部组件损坏。
其颜色与外观与Cy电容很接近，不过可以从组件上面的字样及型号来分别其不同。
■ 桥式整流器内部由四颗二极管交互连接所构成的桥式整流器，其功用是将输入交流进行全波整流后，供后端交换电路使用。
其外观与大小会随着组件额定电压及电流的不同而有所差异，部分电源供应器会将其固定于散热片上，协助其散热，以利稳定的长时间运作。
经过整流后，便进入功率级一次侧的交换电路，这里的组件决定了电源供应器的各路最大输出能力，是电源供应器相当重要的一部份。
■ 开关半导体在交换电路中作为无接点快速电子开关，依控制信号导通及截止，决定电流是否流过，于主动功率因数修正电路以及功率级一次侧电路扮演重要角色。
照片中上方为电源内常见的N MOSFET(N型金氧半导体场效半导体管)，下方则是NPN BJT(NPN型三极管)随着开关组件的电路组成方式，可构成双晶顺向式、半桥式、全桥式、推挽式等等不同的功率级拓墣，在讲求高效率的电源供应器内，也有使用开关半导体构成同步整流电路以及DC-DC降压电路的应用。
■ 变压器为何称为隔离型交换式降压电源，就是因为使用变压器作为高低电压分隔，并利用磁能进行能量交换，不仅可以避免高低压电路故障时的漏电危险，也能简单产生多种电压输出。
因其运作频率较高，变压器体积较一般交流变压器要来得小。
因为变压器为功率传递路径之一，目前大输出电源有使用多变压器的设计，避免单一变压器发生饱和现象而限制功率的输出。
照片中上方较小的变压器为辅助电源电路以及信号传递用的脉冲变压器，下方较大者为主要功率变压器以及环形的二次侧调整用变压器。
以变压器作为隔离分界，二次侧的输出电压已经比一次侧要低上许多，不过还需要经过整流、调整以及滤波平滑等电路，才会变成计算机零件所需的各电压直流电。
■ 二极管电源供应器内部，随着各部电路要求及输出大小而使用不同种类以及规格，除了一般的硅二极管外，还有萧特基障壁二极管(SBD)、快速回复二极管(FRD)、齐纳二极管(ZD)等种类。
图片中为二极管常见的封装形式FRD主要用于主动功率因数修正以及功率级一次侧电路；SBD用于功率级二次侧，将变压器输出进行整流；ZD则是作为电压参考用。
■ 电感器电感器随着磁芯结构、感抗值、电路上安装位置的不同，可以作为交换电路中的储能组件、磁性放大电路的电压调整组件以及二次侧整流后输出滤波使用，于电源供应器中广泛使用。
图片中电感形状有环形及圆柱型，随着感值及电流承受力而有不同的圈数以及漆包线粗细。
■ 电容器如电感器般，电容器同样也作为储能组件以及纹波平滑使用。
为了承受整流后的高压直流，高耐压电解电容用于电源供应器一次侧电路；为了降低输出下电解电容连续充放电时造成的损失，二次侧电路则大量使用高耐温长寿低阻抗电解电容。
图片中下方较大者为用于一次侧的高耐压电解电容，上方较低耐压则使用于二次侧及外围控制电路因电容内有化学物质(电解液)的关系，工作温度对电解电容的寿命有相当影响，所以长时间下运作，除了维持电源供应器的良好散热外，其使用的电解电容厂牌及系列也决定电源供应器稳定运作的可靠度及寿命。
■ 电阻器电阻器用于限制电路上流过的电流，并于电源供应器关闭后释放电容器内所储存的电荷，避免产生电击事故。
图片中左方为大功率水泥电阻，可承受较大功率超额，右方则为一般常见的电阻，其上的色码标示出其阻值及误差。
上述组件构成的电路若是没有搭配控制电路的话，是无法发挥其功能的，而各路输出也需要随时监视管理，当发生任何异常时就要立即切断输出，以保护计算机零组件的安全。
■ 各种控制IC电源供应器内的控制IC，依其安装位置及用途来分，有作为PFC电路用、功率级一次侧PWM电路用、PFC/PWM整合控制用、辅助电源电路用整合组件、电源监控管理IC等等。
PFC电路用：作为主动功率因数修正电路控制，使电源供应器可维持一定的功率因数，并减少高次谐波产生。
功率级一次侧PWM电路用：作为功率级一次侧开关半导体驱动用PWM(脉宽调变)信号产生，随着电源输出状态对其任务周期(Duty Cycle)的控制。
一般常见的有UC3842/3843系列等PWM控制IC。
PFC/PWM整合控制用：将上述两种控制器结合于单一IC中，可使电路更为简化，组件数目减少，缩小体积外也降低故障率。
例如常见的CM680X系列，就是PFC/PWM整合控制IC。
辅助电源电路用整合组件：因为电源关闭后，辅助电源电路仍需持续输出，所以必须自成一独立系统，因其输出瓦数不需太高，所以使用业界小功率整合组件作为其核心，例如PI的TOPSwitch系列。
电源监控管理IC：进行各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)、OTP(过温度保护)监视及保护，当超出其设定值后，便会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动。
除了上述组件外，其它还有厂商视需要自行加上的IC，例如风扇控制IC等等。
■ 光耦合器光耦合器主要是用于高压电路与低压电路的信号传递，并维持其电路隔离，避免发生故障时高低压电路间产生异常电流流动，使低压组件损坏。
其原理就是使用发光二极管与光敏半导体管，利用光来进行信号传递，且因为两者并无电路上的连结，所以可以维持两端电路的隔离。
