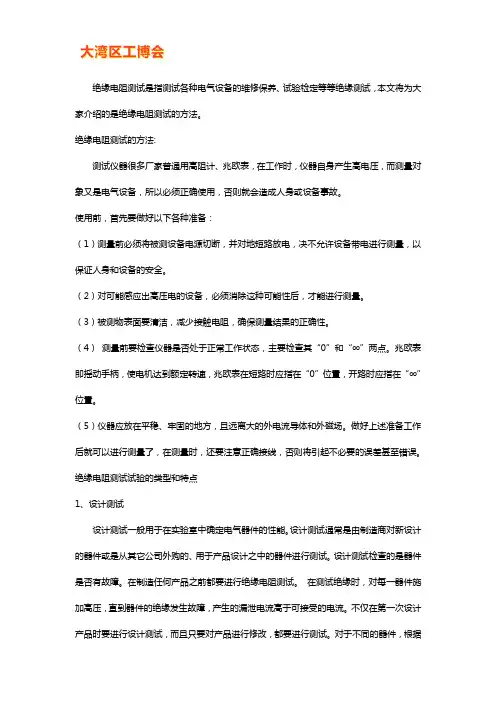

绝缘电阻测试方法
绝缘电阻测试方法
绝缘电阻测试是指测试各种电气设备的维修保养、试验检定等等绝缘测试，本文将为大家介绍的是绝缘电阻测试的方法。
绝缘电阻测试的方法:测试仪器很多厂家普通用高阻计、兆欧表，在工作时，仪器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查仪器是否处于正常工作状态，主要检查其“0”和“∞”两点。
兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（5）仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。
绝缘电阻测试试验的类型和特点1、设计测试设计测试一般用于在实验室中确定电气器件的性能。
设计测试通常是由制造商对新设计的器件或是从其它公司外购的、用于产品设计之中的器件进行测试。
设计测试检查的是器件是否有故障。
在制造任何产品之前都要进行绝缘电阻测试。
在测试绝缘时，对每一器件施加高压，直到器件的绝缘发生故障，产生的漏泄电流高于可接受的电流。
不仅在第一次设计产品时要进行设计测试，而且只要对产品进行修改，都要进行测试。
对于不同的器件，根据其不同的工作电压，工作状况以及性能要求，需要对其进行不同的电压的测试来测量，这就需要测试仪器应该具有不同的测试电压。
F1508具有从50V到1000V五个电压等级，可以对多种元器件进行绝缘性能的测量测试。
并且其分辨率和精度均高于同类产品，可以满足实验所需的精度和分辨率。
F1508的量程也远大于其他同类设备。
不会因为超过量程而无法进行进一步分析。
绝缘电阻的测量方法及阻值计算方法
绝缘电阻的测量方法及阻值计算方法绝缘电阻是指电气设备或电气系统的绝缘材料对电流的阻抗。
绝缘电阻的测量通常用于评估设备或系统的电气安全性。
测量绝缘电阻的一种常见方法是使用绝缘电阻测试仪。
以下是测量绝缘电阻的基本步骤和阻值计算方法：
绝缘电阻测量方法：
1.准备工作：在进行绝缘电阻测量之前，确保电气设备处于断电状态，并且所有电气元件都已正确接地。
2.连接测试仪：将绝缘电阻测试仪的电极连接到要测量的电路的绝缘表面。
通常，测试仪会施加一个标准的直流电压，例如500V或1000V。
3.测量：启动测试仪进行测量。
测试仪将施加电压并测量电流，然后计算得出绝缘电阻值。
4.记录结果：记录测得的绝缘电阻值。
通常，绝缘电阻的单位是欧姆（Ω）。
阻值计算方法：
测量得到的绝缘电阻值（R）是通过以下公式计算的：
R=U/I
其中：
R是绝缘电阻值（欧姆）。
U是施加的电压（伏特）。
I是流经绝缘电阻的电流（安培）。
通常，测量电压和电流都是由测试仪器提供的，并且测试仪器能够直接显示绝缘电阻值。
注意事项：
1.在测量绝缘电阻之前，确保操作人员了解设备的电气特性，以避免对设备造成损害。
2.在测量高电压系统的绝缘电阻时，特别小心，确保符合电气安全标准和规定。
3.定期进行绝缘电阻测试，以确保设备或系统的电气安全性。
以上方法提供了一般性的绝缘电阻测量步骤和计算方法，具体的操作步骤可能会因使用的测试仪器和设备而有所不同。
在进行实际测量时，请参考相应的设备和测试仪器的使用说明。
bms绝缘电阻测试方法
bms绝缘电阻测试方法
BMS绝缘电阻测试方法包括以下几种：
1.直流绝缘电阻测试法：将直流电压施加在电路的绝缘部分上，然后测量绝缘部分的电流，从而计算出绝缘阻值。
2.平衡桥法：在正极绝缘电阻（RP）和负极绝缘电阻（RN）分别并联一个较大的检测电阻，当一侧绝缘电阻变低时，都会迅速拉低该侧的电压，从而可检测出故障及电阻值。
3.不平衡桥法：相对于平衡桥法在每一侧增加了一路开关和一个电阻，通过交替切换两侧的开关改变两极对地的等效电阻，得到正、负极检测电阻上不平衡的检测电压，从而计算出正负极的绝缘电阻。
4.交流电注入法：在某一极的绝缘电阻并联一个周期正负切换的交流电压和检测电阻，检测通过检测电阻的电流可计算绝缘电阻。
5.电流传感法：分别在正负极绝缘电阻并联一个检测电阻，分别检测流经两个检测电阻的电流，正常情况下两个电流相等，当出现绝缘故障时电流不相等，从而可计算出绝缘电阻。
建议根据实际情况选择合适的测试方法。
绝缘子绝缘电阻合格标准
绝缘子绝缘电阻合格标准绝缘子是电力系统中不可或缺的组成部分，其性能直接影响到电力系统的安全稳定运行。
绝缘子绝缘电阻合格标准是评价绝缘子性能的关键指标之一。
本文将介绍绝缘子绝缘电阻合格标准、测试方法、影响因素及提高途径。
一、绝缘子绝缘电阻合格标准概述根据我国电力行业标准，绝缘子的绝缘电阻合格标准分为两类：一类是交流系统中的绝缘子，另一类是直流系统中的绝缘子。
对于交流系统中的绝缘子，其绝缘电阻应不小于1000MΩ；对于直流系统中的绝缘子，其绝缘电阻应不小于500MΩ。
这些标准旨在确保绝缘子在运行过程中能够有效抑制泄漏电流，降低闪络事故的风险。
二、绝缘子绝缘电阻测试方法1.直流电阻法：通过向绝缘子施加直流电压，测量绝缘子两端的电压和电流，计算出绝缘电阻。
2.交流电阻法：向绝缘子施加交流电压，测量绝缘子两端的电压和电流，根据欧姆定律计算绝缘电阻。
3.冲击电阻法：通过施加高频脉冲电压，检测绝缘子表面的放电现象，评估绝缘电阻。
三、影响绝缘子绝缘电阻的因素1.绝缘子材料：材料的纯净度、密度、微观结构等都会影响绝缘电阻。
2.环境条件：温度、湿度、盐雾等环境因素会对绝缘电阻产生影响。
3.绝缘子表面状况：污秽、破损、裂纹等表面状况会导致绝缘电阻降低。
4.绝缘子结构：结构设计不合理、安装不当等会影响绝缘电阻。
四、提高绝缘子绝缘电阻的途径1.选用优质绝缘材料：提高绝缘子的绝缘电阻首先要从材料入手，选用高品质、高绝缘性能的绝缘材料。
2.优化结构设计：合理安排绝缘子的结构，提高其机械强度和绝缘性能。
3.加强表面处理：对绝缘子表面进行处理，提高其抗污染、抗老化性能。
4.定期检测：加强对绝缘子的定期检测，及时发现并处理绝缘电阻降低的问题。
五、结论绝缘子绝缘电阻合格标准是评价绝缘子性能的重要依据。
通过对绝缘子绝缘电阻的测试、影响因素的分析以及提高途径的探讨，有助于确保电力系统中绝缘子的安全稳定运行。
绝缘电阻测试方法及注意事项有哪些 绝缘电阻常见问题解决方法
绝缘电阻测试方法及注意事项有哪些绝缘电阻常见问题解决方法绝缘电阻测试方法有哪些？通常绝缘电阻值测量方法有低电压下测量和高电压下测量两种方法。
而绝缘电阻由于一般数值较高（兆欧级）。
在低电压下的测量值不克不及反映在高电压前提下任务的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻常用的仪表。
它在测量绝缘电阻时自身就有高电压电源，这就是它与测电阻仪表的分歧之处。
兆欧表用于测量绝缘电阻即便利又牢靠。
然则假如运用欠妥，它将给测量带来不用要的误差，我们必需精准运用兆欧表进行绝缘电阻测量。
兆欧表在任务时，本身发生高电压，而测量对象又是电气设备，所以必需精准运用，不然就会形成人身或设备变乱。
运用前，起首要做好以下各类准备：1.测量前必需将被测设备电源割断，并对地短路放电，决不答应设备带电进行测量，以包管人身和设备的平安。
2.对能够感应出高压电的设备，必需消弭这种能够性后，才能进行测量。
3.被测物外表要干净，削减接触电阻，确保测量后果的精准性。
4.测量前要反省兆欧表能否处于正常任务形态，首要反省其“0”和“”两点。
即摇入手柄，使电机到达额外转速，兆欧表在短路时应指在“0”地位，开路时应指在“”地位。
5.兆欧表运用时应放在平稳、坚固结实的当地，且阔别大的外电流导体和外磁场。
测试绝缘电阻时应注意以下事项：（1）试验前首先应将被试物的一切电源连线断开，并将被试设备短路接地，充分放电，然后拆除一切外部连线，方可进行试验。
（2）将被试物绝缘表面擦拭干净；如被试物内有可燃性气体应放尽，以免引起爆炸。
（3）依据被试物的电压等级选择适用的绝缘电阻表。
（4）试验用的引线绝缘不良会严重影响测试结果，必需引起注意。
（5）将绝缘电阻表安置在适当位置，有水平仪的兆欧表应调好水平。
（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地网相连。
（7）用恒定速度摇动绝缘电阻表把手，尽量保持120r/min（8）绝缘电阻表针初始时指示较低，以后渐渐上升，待指示稳定后（如表针长时间不稳定可取1min），读取数值。
电线绝缘电阻测量方法
电线绝缘电阻测量方法电线的绝缘电阻是指电线绝缘层对电流的阻碍能力，是衡量电线绝缘性能的重要指标之一。
测量电线绝缘电阻的方法有很多种，下面将介绍几种常用的方法。
一、直流电桥法直流电桥法是测量电线绝缘电阻最常用的方法之一。
该方法利用直流电桥测量电线两端的电压和电流，通过计算得出电线的绝缘电阻。
具体操作步骤如下：1. 将待测电线的两端接入直流电桥电路中，并调节电桥的平衡。
2. 断开电源，记录下电桥两端的电压和电流。
3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。
二、交流电桥法交流电桥法也是一种常用的测量电线绝缘电阻的方法。
该方法使用交流电桥测量电线两端的电压和电流，并通过计算得出电线的绝缘电阻。
具体操作步骤如下：1. 将待测电线的两端接入交流电桥电路中，并调节电桥的平衡。
2. 断开电源，记录下电桥两端的电压和电流。
3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。
三、绝缘电阻测试仪法绝缘电阻测试仪是一种专门用于测量电线绝缘电阻的仪器。
该方法通过将待测电线连接到绝缘电阻测试仪上，并通过仪器的测量功能直接得出电线的绝缘电阻。
具体操作步骤如下：1. 将待测电线连接到绝缘电阻测试仪上。
2. 打开绝缘电阻测试仪，并设置相应的测量参数。
3. 开始测量，待测量完成后，仪器会显示出电线的绝缘电阻值。
四、绝缘电阻表法绝缘电阻表也是一种常用的测量电线绝缘电阻的方法。
该方法通过将待测电线连接到绝缘电阻表上，并通过表盘上的刻度读数得出电线的绝缘电阻。
具体操作步骤如下：1. 将待测电线的两端连接到绝缘电阻表上。
2. 打开绝缘电阻表，并调节表盘指针到零位。
3. 等待一段时间，待指针稳定后，读取表盘上的刻度值，即为电线的绝缘电阻。
电线的绝缘电阻可以通过多种方法来测量，其中直流电桥法、交流电桥法、绝缘电阻测试仪法和绝缘电阻表法是常用且有效的测量方法。
在进行测量时，需要注意仪器的使用方法，并根据具体情况选择合适的测量方法。
测量结果的准确性和可靠性对于保证电线的安全运行至关重要，因此在使用各种测量方法时，需要严格按照操作步骤进行，避免测量误差的产生。
万用表绝缘电阻测试方法
万用表绝缘电阻测试方法嘿，你问万用表绝缘电阻测试方法呀？那咱就来好好唠唠。
这万用表测绝缘电阻可得小心点，弄好了能帮咱大忙呢。
首先呢，你得把万用表准备好。
看看万用表的电池有没有电哦，没电可测不了。
然后把万用表的旋钮转到绝缘电阻测量的档位。
就像给万用表“选好工具”。
接着呢，把要测绝缘电阻的东西准备好。
比如说电线啦、电机啦啥的。
把它们的两端断开，不能有电流通过哦。
就像给要测试的东西“做好准备”。
然后呢，把万用表的两个表笔分别接在要测的东西的两端。
接的时候要接牢了，不能松松垮垮的。
就像给要测试的东西“搭上两根线”。
接好后，看看万用表上的读数。
这个读数就是绝缘电阻的值啦。
如果读数很大，说明绝缘性能好；如果读数很小，说明绝缘有问题哦。
就像给要测试的东西“做个检查”。
在测试的过程中，要注意安全哦。
不能碰到带电的部分，不然会触电的。
还有，要保持表笔和被测物体的接触良好，不能晃动。
就像小心翼翼地做个“小实验”。
我记得有一次，我想检查一下家里的电线有没有漏电。
我就用万用表测了一下绝缘电阻。
我按照上面的方法，认真地测试。
结果发现有一根电线的绝缘电阻有点小，我就赶紧检查了一下，发现是电线有点破皮了。
我把破皮的地方包好后，再测了一下，绝缘电阻就正常了。
从那以后，我就知道了万用表测绝缘电阻的方法，以后再遇到类似的问题就知道怎么处理了。
所以呀，你要是想用万用表测绝缘电阻，就试试这些方法吧。
肯定能让你测出准确的结果。
绝缘电阻的测试方法及注意事项
绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。
绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。
绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。
在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。
2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。
（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。
（3）根据被试物的电压等级选择适⽤的绝缘电阻表。
（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。
（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。
（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。
（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。
（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。
在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。
（10）试验结束后，被试物接地放电。
（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。
雷电时，严禁测量线路绝缘。
电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。
（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。
绝缘电阻的测试方法
绝缘电阻的测试方法绝缘电阻是指电气设备或电路的绝缘材料对电流的限制能力。
测试绝缘电阻的目的是为了判断电器设备或电气回路的绝缘状况是否满足安全要求。
以下是常用的几种绝缘电阻的测试方法。
1. 直流绝缘电阻测试方法：直流绝缘电阻测试是一种常用的测试方法，通过施加直流电压来测量绝缘电阻。
测试时，需要用专用设备（如绝缘电阻测试仪）将电源与被测设备或电路连接，然后施加指定的直流电压。
可以将电源的正极连接到被测设备或电路的绝缘材料上，将负极连接到地线或其他适当的引地设施上。
测试设备会测量通过绝缘材料流过的电流，并计算出绝缘电阻值。
2. 交流绝缘电阻测试方法：交流绝缘电阻测试也是一种常用的测试方法，它可以更准确地反映绝缘材料在实际使用条件下的电阻特性。
测试时，需要使用专用的交流绝缘电阻测试仪，将电源与被测设备或电路连接，然后进行测试。
交流绝缘电阻测试仪会施加指定的交流电压，常见的频率为50Hz或60Hz。
测试设备会测量通过绝缘材料流过的交流电流，并计算出绝缘电阻值。
3. 瞬态绝缘电阻测试方法：瞬态绝缘电阻测试是一种比较精确的测试方法，可以检测绝缘材料在应力瞬变或高频信号下的耐压能力。
测试时，需要使用专用的瞬态绝缘电阻测试仪，该仪器可以通过施加瞬态电压来测量绝缘电阻。
测试设备会向被测设备或电路施加短时间的高压脉冲，测量透过绝缘材料流过的电流，并根据测试仪器的设定来计算绝缘电阻的值。
4. 极化指数测试方法：极化指数测试是一种通过测量绝缘材料在一定时间内的电阻变化来评估其绝缘状态的方法。
测试时，一般使用专用的极化指数测试仪进行测试。
测试仪器会在测试开始时施加一个较高的直流电压，然后记录下在一定时间内电阻的变化情况。
根据电阻变化的情况，可以评估绝缘材料的质量和绝缘电阻的特性。
以上是几种常用的绝缘电阻测试方法，每种方法都有其特点和适用范围。
在实际测试时，需要根据被测设备或电路的具体情况选择合适的测试方法，并按照测试仪器的说明进行正确的测试操作。
绝缘电阻的测试标准与方法
绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。
在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。
2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。
3.将测试导线连接到仪器上，然后接到被测线路或设备上。
4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。
在继续测量前，使电路空路。
5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。
6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。
7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。
在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。
8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。
进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。
9.若被测值超过200mω，显示屏上显示超量程标志“ol”。
绝缘电阻检测方法
绝缘电阻检测方法绝缘电阻检测是一种用于检测电器设备的绝缘性能的方法，主要用于判断电器设备的绝缘是否正常。
在电力系统中，绝缘电阻检测是一项重要的安全措施，可以有效避免电气事故的发生。
本文将介绍几种常见的绝缘电阻检测方法。
1. 直流绝缘电阻检测法直流绝缘电阻检测法是一种常见的绝缘电阻检测方法，它通过施加直流电压并测量电流来判断绝缘电阻的大小。
在检测过程中，需要使用专用的绝缘电阻测量仪器，将测试电压施加到被测设备的绝缘部分上，并测量通过绝缘部分的电流。
根据欧姆定律，可以计算出绝缘电阻的大小。
2. 交流绝缘电阻检测法交流绝缘电阻检测法是另一种常用的绝缘电阻检测方法，它通过施加交流电压并测量电流来判断绝缘电阻的大小。
与直流绝缘电阻检测法类似，交流绝缘电阻检测法也需要使用专用的绝缘电阻测量仪器，将测试电压施加到被测设备的绝缘部分上，并测量通过绝缘部分的电流。
通过测量电流的幅值和相位差，可以计算出绝缘电阻的大小。
3. 双向绝缘电阻检测法双向绝缘电阻检测法是一种更加准确的绝缘电阻检测方法，它能够同时测量正向和反向的绝缘电阻。
在检测过程中，需要使用特殊的绝缘电阻测量仪器，通过施加正向和反向的测试电压，并测量正向和反向的电流，从而计算出正向和反向的绝缘电阻。
4. 极化指数法极化指数法是一种较为简单的绝缘电阻检测方法，它通过测量绝缘材料的极化指数来判断绝缘性能。
在检测过程中，需要使用特殊的绝缘电阻测量仪器，将测试电压施加到被测绝缘材料上，并测量极化电流。
根据极化指数的大小，可以判断绝缘材料的状态，从而判断绝缘电阻的大小。
绝缘电阻检测方法的选择应根据具体情况来确定，不同的方法适用于不同的场景。
在进行绝缘电阻检测时，需要注意以下几点：1. 选择合适的测试电压和测试电流，避免对被测设备产生损害。
2. 确保测试仪器的准确性和稳定性，以保证测试结果的可靠性。
3. 进行定期的维护和校准，避免仪器的误差积累。
绝缘电阻检测是保证电器设备安全运行的重要手段，选择合适的检测方法和仪器对于保障电力系统的安全稳定运行至关重要。
绝缘电阻测试方法
绝缘电阻测试方法
绝缘电阻测试是用来确定绝缘材料的质量和绝缘性能的重要测试方法。
以下是常见的绝缘电阻测试方法：
1. 直流绝缘电阻测试：使用直流电源和电阻测试仪器，按照一定的电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。
该方法适用于室温下的绝缘材料测试。
2. 交流绝缘电阻测试：使用交流电源和电阻测试仪器，按照一定的频率和电压施加在被测绝缘材料上，然后测量电流流过材料的电阻值。
该方法适用于绝缘材料在正常工作时的电阻测试。
3. 极化指数测试：该方法适用于测试绝缘材料在长时间工作后的电阻性能。
通过在材料上施加直流电压，然后记录电阻随时间变化的曲线，根据曲线的特性来判断绝缘材料的老化情况。
4. 湿度电阻测试：该方法适用于测试绝缘材料在湿环境下的电阻性能。
将绝缘材料浸泡在水中或者以水蒸气的形式暴露在湿度控制的环境中，然后测量电阻值。
5. 高压测试：该方法适用于测试绝缘材料的耐压性能。
在绝缘材料上施加高电压，然后观察是否会发生击穿现象，测试绝缘材料的绝缘性能。
以上是一些常见的绝缘电阻测试方法，不同的测试方法适用于不同的测试场景和要求，可以根据具体情况选择合适的方法进行测试。
物理实验中常见的测试绝缘电阻的方法
物理实验中常见的测试绝缘电阻的方法绝缘电阻是指导体材料在电场作用下，阻止电流通过的能力。
它是电气设备安全性的重要指标，也是物理实验中常常需要测试的参数之一。
在实验室中，为了确保设备的正常运作和保护人身安全，需要通过一系列方法来测试材料的绝缘电阻。
本文将介绍几种常见的测试绝缘电阻的方法。
一、直流电阻法直流电阻法是最常用的一种测试绝缘电阻的方法。
该方法主要通过加电压和测量电流的方式来计算出材料的绝缘电阻值。
在实验过程中，需要通过电源给被测物体施加一定的电压，然后使用电压表和电流表分别测量电压和电流，最后根据欧姆定律计算得到绝缘电阻值。
直流电阻法的优点是操作简单、成本低廉，适用于各种材料的测试。
然而，在实际应用中，直流电阻法也存在一些局限性，比如无法测试高电压下的绝缘电阻、无法测试阻抗随频率变化的材料等。
二、交流电压法交流电压法是另一种常见的测试绝缘电阻的方法。
该方法主要通过施加不同频率和幅值的正弦交流电压，测量电压和电流之间的相位角，从而计算得到绝缘电阻值。
通过在各个频率下进行测试，可以绘制出阻抗随频率变化的曲线，获得更多的绝缘特性信息。
交流电压法相对于直流电阻法具有更广的应用范围。
它可以测试高电压下的绝缘电阻，也可以反映出材料的频率依赖特性。
然而，该方法在实验操作上相对复杂，需要使用频率响应仪等特殊仪器。
三、激励电流法激励电流法是一种基于电流激励的测试绝缘电阻的方法。
该方法主要通过施加交流电压，测量电流，然后根据测得的电流值和施加的电压值计算得到绝缘电阻值。
激励电流法较为简单，适用于绝缘电阻较大的材料。
四、电容电流法电容电流法是一种基于电流和电容的测试绝缘电阻的方法。
该方法主要通过将被测物体与并联电容连接，然后施加交流电压，测量电容充放电过程中的电流变化，最终计算得到绝缘电阻值。
电容电流法适用于具有较高绝缘电阻和较小容性的材料。
综上所述，物理实验中常见的测试绝缘电阻的方法包括直流电阻法、交流电压法、激励电流法和电容电流法。
绝缘电阻测量方法
绝缘电阻测量方法在电测行业中，电阻试验是交接试验必不可少的测量项目，除了绝缘电阻是每一类电气设备都必须进行的试验外，还有个别电气设备特有的电阻测量项目，例如电力变压器的直流电阻测试和高压开关的回路电阻测试，以及用来衡量电气设备是否良好接地的重要参数——接地电阻。
下面给大家全面的介绍一下绝缘电阻、接地电阻、直流电阻和回路电阻的测量方法及测量常用设备。
绝缘电阻的测量方法绝缘电阻是判断电气设备和电气线路基本的绝缘指标，一般用兆欧表又称绝缘电阻测试仪来测量。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。
类手持电动工具的绝缘电阻不应低于2MΩ。
用GM-5K绝缘电阻测试仪测量绝缘电阻的具体测量方法如下：1、将被测设备，用仪器配备专用测试线连接。
2、开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。
按“启/停”按键后对应指示灯点亮，仪器启动高压。
3、仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停”按键对应指示灯熄灭，仪器关闭高压。
4、仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S 蜂鸣器长鸣，其间每间隔15S 短鸣；测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值；在记忆60S、600S 绝缘电阻值后显示吸收比、极化指数(约5 秒)并记忆。
5、数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD 显示对应记忆数据约5 秒。
（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。
）6、连接AC220V 充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮(若长时间不使用仪器，请保证3～5 个月充电一次)。
绝缘电阻的测试方法
绝缘电阻的测试方法
绝缘电阻是电气设备或电路中的一种重要参数，用于衡量设备或电路的绝缘性能。
常用的绝缘电阻测试方法有以下几种：
1. 直流电压法：将直流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。
该方法适用于一般的绝缘测试，测试电压一般为250V、500V或1000V。
2. 交流电压法：将交流电压施加在被测电路或设备的绝缘部分，然后通过测量绝缘部分的电流来计算绝缘电阻值。
该方法适用于高频电路或设备的绝缘测试，测试电压一般为50Hz或60Hz。
3. 极化指数法：施加一个高阻抗的直流电压或电流，将绝缘部分的极化电流稳定在一个常数值，然后通过测量绝缘部分的电压来计算绝缘电阻值。
该方法适用于测试大阻值绝缘体。
4. 比率积法：通过测量绝缘部分电压和电流的比率，来计算绝缘电阻值。
该方法适用于测试高阻值绝缘体。
需要注意的是，在进行绝缘电阻测试时，要确保被测电路或设备处于断开状态，并且要遵守相关的安全操作规程，以防止电击或其他意外事故的发生。
同时，还
要根据具体的测试要求和被测设备的特点选择合适的测试方法和测试仪器。
如何测量绝缘电阻正确测量绝缘电阻的方法
如何测量绝缘电阻正确测量绝缘电阻的方法正确测量绝缘电阻的方法绝缘电阻是指设备的带电部分的对地电阻而言的，为了在加压情况下设备不会因接地而使设备烧毁或损坏，这个电阻一般都很高，在兆欧级。
接地电阻是为了设备的安全运行和保护人的安全，需要将设备安全接地的。
但是，接地电阻是接在设备的非直接带电部分的，接地电阻就是设备的防护外壳与大地之间的电阻，这个值掌控的比较小，一般是欧姆级，以便设备外壳能有效接地，保证设备外壳的电压在安全范围之类。
而我们使用的摇表是属于粗略测量用的，所加电压小，且受对地电容的音响，测量的误差范围大，只适用于兆偶级以上的设备。
【如何测量绝缘电阻？正确测量绝缘电阻的方法】假如测量小电阻，要求精度不高的可以使用万用表。
要求高的一般使用电桥，测量范围将更小更精准。
怎样正确测量绝缘电阻？在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避开事故发生，就要求常常测量各种电器设备的绝缘电阻。
判定其绝缘程度是否充足设备需要。
一般电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即便利又牢靠。
但是假如使用不当，它将给测量带来不必要的误差，我们必需正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必需正确使用，否则就会造成人身或设备事故。
使用前，首先的各种准备：1）测量前必需将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
绝缘电阻测试方法
绝缘电阻测试方法绝缘电阻测试是一种主要用于测量电气设备、电缆及其它电气设施绝缘性能的测试方法。
它的主要目的是确定电气设备的绝缘是否能够满足正常工作条件下的安全性要求，以防止因绝缘损坏导致的电气故障、电气火灾等事故的发生。
下面将详细介绍几种常见的绝缘电阻测试方法。
1. 直流绝缘电阻测试法：直流绝缘电阻测试法是一种常用的绝缘电阻测试方法。
它的原理是利用直流电源产生一定电压施加在被测绝缘体上，通过测量电流的方式来判断绝缘的良好程度。
测试时需要使用专用的直流绝缘电阻表，并按照规定的测试电压和时间进行测试。
直流绝缘电阻测试方法的优点是测试简单、直观，适用于各种类型的绝缘体。
2. 交流绝缘电阻测试法：交流绝缘电阻测试法是利用交流电源进行绝缘电阻测试的一种方法。
它的原理是通过对待测绝缘体施加一定频率的正弦交流电压，同时测量绝缘电流来判断绝缘的良好程度。
交流绝缘电阻测试方法的优点是测试精度高、能够检测到更小的故障情况，但测试设备复杂，成本较高。
3. 激励电压绝缘电阻测试法：激励电压绝缘电阻测试法是一种较新的绝缘电阻测试方法，它利用高频发生器产生激励电压，并通过测量绝缘电流来判断绝缘的状况。
与传统的直流或交流电源测试相比，激励电压绝缘电阻测试法具有测试速度快、对设备的影响小等优点，适用于大规模、高频率的绝缘电阻测试。
无论是直流、交流还是激励电压绝缘电阻测试法，在进行电阻测试之前，需要进行一系列的准备工作。
首先，要保证测试设备的正常工作，包括检查电源、测试仪器等设备是否正常。
其次，需要对被测试绝缘体进行预处理，如清洁表面、排除潮湿等因素的干扰。
然后，按照所选用的测试方法和相应的电压、电流参数进行测试，并记录测试结果。
在测试过程中，需要注意以下几点：首先，测试过程中应注意安全，避免触电等危险情况的发生。
其次，要根据被测试绝缘体的特点和要求，选择合适的测试方法和参数，以保证测试结果的准确性。
最后，要及时处理测试结果，对异常情况进行分析和判断，并采取相应的措施进行修复或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘电阻测试方法
一、测试内容
施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器
测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧，用ΜΩ表示。
在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。
施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。
因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。
三、测试方法
1、照明、动力线路绝缘电阻测试方法
线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。
一般兆欧表转速达每分钟120转左右时，发电机就达到额定输
出电压。
当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法
首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
四、绝缘电阻值测试标准
1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。
2、运行中的线路，要求可降至不小于每伏1000Ω。
3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。
4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5ΜΩ、冷态应大于2ΜΩ，转子绝缘电阻值热态应大于0.15ΜΩ、冷态应大于0.8ΜΩ。
5、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ、Ⅱ类手持电动工具应大于7ΜΩ、Ⅲ类手持电动工具应大于1ΜΩ。
6、变压器一、二次绕组之间及对铁芯的绝缘电阻值应大于2ΜΩ。
五、需要进行绝缘电阻值测试的几种情况
1、新安装的用电设备投入运行前；
2、长期未使用的设备或停用3个月以上再次使用前；
3、电机进行大修后或发生故障时；
4、移动用电设备（如：磨石机、潜水泵、打夯机、平板振动机、软管振动机等）在现场第一次使用前；
5、手持电动工具除了在第一次使用前要测试，以后每隔一段时期定期测试；
6、安全隔离变压器（如：行灯变压器）在使用前。
六、绝缘电阻值测试时应注意的问题
1、测量电气设备的绝缘电阻时，先切断电源，然后将设备充分放电。
2、仪表应放置在水平位置。
3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。
4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。
5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到测量的绝缘物电阻值不同。
6、测试应在良好的天气下进行，周围环境温度不低于5℃为宜。
七、结束语
建筑施工现场始终处于一个动态、变化之中，现场临时用电也不例外。
由于用电设备、设施进退
如有侵权请联系告知删除，感谢你们的配合！。
