预分支电缆
浅谈预制分支电缆预制分支电缆是近年来一项新技术产品，已经广泛地应用到现代建筑中。
它具有安装方便、施工简单、免维护的优点，深受建设各方的欢迎，尤其是它优良的抗震性、气密性、防水性和耐火性等，已经成为高层建筑竖向配电系统的首选。
实际应用中的预制分支电缆主要有以下几种，按照制作方式分为厂家出厂前预制和施工现场预制两种，其中厂家预制又分主干电缆是单芯的还是多芯的。
现场制作的分支电缆使用的连接器—电缆分流器又分为穿刺型和C型线缆分支器。
如何选择预制分支电缆，下面笔者就带您简单了解一下。
出厂时预制的预制分支电缆是厂家加工电缆时直接将分支电缆通过连接金具压接成型的，并根据相关的性能试验对电缆进行整体测试（见表4），合格后电缆方可出厂。
主干电缆分单芯和多芯两种（电力电缆），单芯的是把五芯电缆分开做成单芯，同一处的分支点不在一根电缆上，安全性高。
多芯主干电缆则是在连接处将五个分流器依次压接统一做成一个头，但是，这种分支头不利于散热。
当然也可以拉开距离压接五个分流器，但是这样比较浪费分支电缆（加长了分支电缆的分布距离），而且还是在同一根同一处竖向电缆上。
现场预制的是采购电缆分流器制作，按照电缆分流器的接触形式又分为穿刺型和C型线缆分支器，穿刺型电缆分流器是靠锯齿形的接触刀片刺穿电缆绝缘层，与导体接触来实现连接的，C型线缆分支器则是两半C型管环绕干线电缆缆芯导体后，再分别将螺丝压紧。
制作前先敷设主电缆，之后在需要的位置剥开电缆外皮和芯线绝缘层，将电缆分流器压接到主干电缆的芯线上。
上述现场施工方法是C型线缆分支器的制作方法，穿刺型电缆分流器的制作方法略有不同，当剥开电缆外皮后，电缆芯线绝缘层不用剥开，穿刺线夹环绕在芯线上之后收紧螺栓，直到线夹的锯齿型刀片穿入电缆芯线并与芯线尽量接触后停止。
C型电缆分流器的接触面积大，有利于电流通过，穿刺型电缆分流器可以不破坏电缆芯线的绝缘层，两种方式各有优点。
电缆如何选型，还有是选择出厂预制还是现场制作分支电缆，下面简单介绍一下。

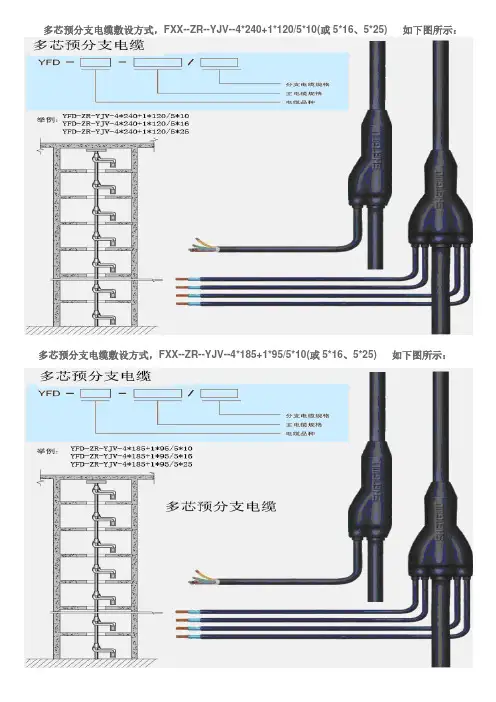

预分支电缆与母线敷设方式比较
多芯预分支电缆敷设方式，FXX--ZR--YJV--4*240+1*120/5*10(或5*16、5*25) 如下图所示：
多芯预分支电缆敷设方式，FXX--ZR--YJV--4*185+1*95/5*10(或5*16、5*25) 如下图所示：
单芯预分支电缆敷设方式，FXX--ZR--YJV--1*300/5*10(或5*15、5*25) 如下图所示：
封闭母线与普通电缆的敷设方式比较，如下图所示：
封闭母线的敷设方式，如下图所示：
封闭母线的特点:
1、母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好；
2、用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长；
3、与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施
工和配电非常有利；
4、电压降很小，短路负载能力强；
5、相对电缆，母线价格较高；
预分支电缆的特点：
1、具有优良的供电安全可靠性，主干电缆导体无接头，连续性好，减少了故障点；
2、分支接头采用工厂全程机械化制作，大大降低了人为因素造成质量不良现象；
3、环境要求低，施工方便，占用建筑面积小，有利于建筑面积的空间使用；
4、安装精度要求低，安装简单方便，安装技术要求不高；且安装周期短，仅为母线安装工期的1/10左右；
5、具有优良的抗震性、气密性、防水性和耐火性；
6、相对与封闭母线，价格较低；。

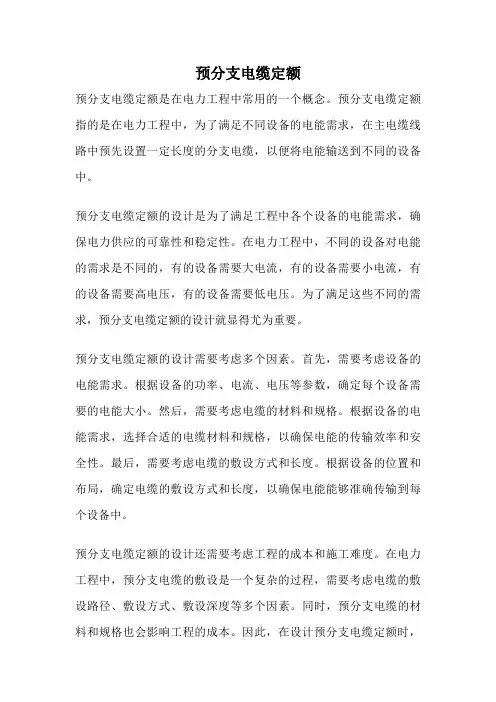

预分支电缆定额
预分支电缆定额预分支电缆定额是在电力工程中常用的一个概念。
预分支电缆定额指的是在电力工程中，为了满足不同设备的电能需求，在主电缆线路中预先设置一定长度的分支电缆，以便将电能输送到不同的设备中。
预分支电缆定额的设计是为了满足工程中各个设备的电能需求，确保电力供应的可靠性和稳定性。
在电力工程中，不同的设备对电能的需求是不同的，有的设备需要大电流，有的设备需要小电流，有的设备需要高电压，有的设备需要低电压。
为了满足这些不同的需求，预分支电缆定额的设计就显得尤为重要。
预分支电缆定额的设计需要考虑多个因素。
首先，需要考虑设备的电能需求。
根据设备的功率、电流、电压等参数，确定每个设备需要的电能大小。
然后，需要考虑电缆的材料和规格。
根据设备的电能需求，选择合适的电缆材料和规格，以确保电能的传输效率和安全性。
最后，需要考虑电缆的敷设方式和长度。
根据设备的位置和布局，确定电缆的敷设方式和长度，以确保电能能够准确传输到每个设备中。
预分支电缆定额的设计还需要考虑工程的成本和施工难度。
在电力工程中，预分支电缆的敷设是一个复杂的过程，需要考虑电缆的敷设路径、敷设方式、敷设深度等多个因素。
同时，预分支电缆的材料和规格也会影响工程的成本。
因此，在设计预分支电缆定额时，需要综合考虑这些因素，以确保工程的经济性和可行性。
预分支电缆定额的设计需要遵循一定的标准和规范。
在电力工程中，有一些国家和地区制定了相关的标准和规范，用于指导预分支电缆定额的设计和施工。
这些标准和规范包括电缆的选择、敷设方式、敷设深度、敷设路径等方面的要求，以确保预分支电缆的设计和施工符合安全和技术要求。
总结起来，预分支电缆定额是电力工程中常用的一个概念，用于满足不同设备的电能需求。
预分支电缆定额的设计需要考虑多个因素，包括设备的电能需求、电缆的材料和规格、电缆的敷设方式和长度等。
同时，设计还需要考虑工程的成本和施工难度。
在设计预分支电缆定额时，需要遵循相关的标准和规范，以确保设计和施工符合安全和技术要求。
预分支电缆 预分支电缆型号规格详介
预分支电缆厂家供应预分支电缆型号规格预分支电缆，多应用于高层建筑配电干线(树干式配电方式)。
其主干电缆导体无接头(接头已经在生产厂加工时做好并封闭在分支点内)，预分支电缆配电类似母线槽配电方式，但电缆具有良好的抗震、气密、防水性能，占用空间小、安装方便，缺点是质量故障难以现场修复，该电缆针对特定工程条件加工，不具有互换性。
分支电缆用途，矿用分支电缆YFD系列预制分支电缆的优点具有优良的供电可靠性·主干电缆导体无接头，连续性好，减少了故障点；·分支接头有严格的技术标准和检验要求，以及严密的质保体系；·分支接头采用工厂全程机械化制作，大大降低了人为因素造成的质量不良现象；·分支接头结构合理并采用先进的LYZ工艺制作，接触电阻极小，不受热胀冷缩影响；·短时间内完成护套，避免了接头接触钢芯长时间裸露在空气中产生氧化而导致接触电阻变化。
可明显降低配电成本·品种规格多，选用灵活，任意组合；·分支接头可根据楼层需要任意设定分支位置；·与母线槽比，可降低工程造价。
且技术经济指标高，综合经济效益显著；·主电缆从10mm2到1200mm2,分支电缆从10mm到95mm任意组合选用；·电缆品种多，有MY橡套分支电缆，VV,ZR-VV,NH-VV,YJV,ZR-YJV,NH-YJV等，可根据需要选用。
安装环境要求低，施工方便·使用环境要求低，安装精度要求低；·由于它的弯曲半径小。
大大地降低了安装难度，缩小了空间尺寸；·占用建筑面积小，有利于建筑面积的有效使用，对土建的空间尺寸无要求；·安装简单方便，安装技术要求不高，安装设备仅需一台普通卷场机即可，且安装周期短，仅有母线槽安装工时的1/10和1/20，安装劳动强度小。
MY分支电缆，MY分支电缆价格MY型矿用阻燃型橡套预分支电缆(预分支矿用橡套软电缆)，现在煤矿中，因为照明，水泵，电机需要连接分支电缆，矿井下安全性差，电工进行手工接线不仅质量不好，而且万一操作失误导致瓦斯爆炸发生矿难。
预制分支电缆的定义和作用
预制分支电缆的定义和作用产品简介预制分支电缆是通过专用的设备和特殊的生产工艺在主电缆上预先设置若干分支电缆后形成的新一代电线电缆产品。
具有供电安全可靠，安装方便免维护，综合成本低且较为美观的特点。
北京塑力亿航线缆有限公司生产的预制分支电缆FD系列主要适用于额定电压1KV及以下中高层建筑的供电干线，以取代目前我国仍普遍采用的封闭母线槽。
可广泛应用于工厂、商场、住宅小区、办公大楼、矿井等配电系统，以及桥梁、隧道、公路、机场的照明系统。
本产品以VV型或YJV型塑料绝缘电力电缆作为主电缆和分支电缆，结构形式以单芯单分支为主，同时有单芯多分支、多芯多分支供选择。
根据用户需要也可生产阻燃、耐火、低烟低卤、低烟无卤等特殊性能的预制分支电缆产品。
执行标准参照GB/T12706《额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆》标准的相关条款及企业标准。
预制分支电缆的主要优点：一、具有优良的供电可靠性1.主电缆导体连续无接头，减少了故障点；北京塑力亿航线缆有限公司，主要以仓库批发、厂家直接订货为性质的销售北京塑力亿航线缆、河北亿航电线电缆，满足用户的各项需求，提供专业技术选型，主要经营：1KV交联聚乙烯电缆、聚氯乙烯绝缘电力电缆、煤矿用电缆、橡套电缆、控制电缆、通讯电缆、护套电缆屏蔽电线、480/750V无护套聚氯乙烯电缆、以及防水电缆阻燃电缆、耐火电缆等上百种产品，并能为客户提供技术咨询和售后服务。
电话：0 010-832981 传真：0地址：北京市丰台区五里店北区京辰瑞达大厦406室2.分支接头在工厂集中生产，质量控制严格，并具有完善的质量保证体系，解决了现场制作分支接头工艺难度大，质量难控制的困扰。
3.分地接头的结构合理，采用先进工艺生产，分支接头接触电阻小，有额一电流下不会发生集中发热现象，提高了运行质量及使用寿命。
二、明显降低配电成本1.预制分支电缆系统由预制分支电缆、支架、线夹、吊头横担组成，与使用母线槽相比，明显降低工程造价，正常运行的预制分支电缆系统不需要额外的维护保养；2.安装简便灵活；3.分支接并没有可根据需要任意设定分支位置。

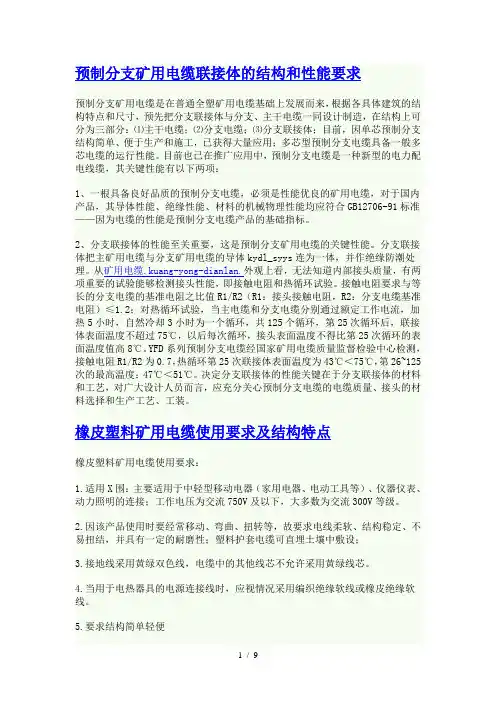

预制分支矿用电缆联接体的结构和性能要求
预制分支矿用电缆联接体的结构和性能要求预制分支矿用电缆是在普通全塑矿用电缆基础上发展而来，根据各具体建筑的结构特点和尺寸，预先把分支联接体与分支、主干电缆一同设计制造，在结构上可分为三部分：⑴主干电缆；⑵分支电缆；⑶分支联接体；目前，因单芯预制分支结构简单、便于生产和施工，已获得大量应用；多芯型预制分支电缆具备一般多芯电缆的运行性能。
目前也已在推广应用中，预制分支电缆是一种新型的电力配电线缆，其关键性能有以下两项：1、一根具备良好品质的预制分支电缆，必须是性能优良的矿用电缆，对于国内产品，其导体性能、绝缘性能、材料的机械物理性能均应符合GB12706-91标准——因为电缆的性能是预制分支电缆产品的基础指标。
2、分支联接体的性能至关重要，这是预制分支矿用电缆的关键性能。
分支联接体把主矿用电缆与分支矿用电缆的导体kydl_syys连为一体，并作绝缘防潮处理。
从矿用电缆.kuang-yong-dianlan.外观上看，无法知道内部接头质量，有两项重要的试验能够检测接头性能，即接触电阻和热循环试验。
接触电阻要求与等长的分支电缆的基准电阻之比值R1/R2（R1：接头接触电阻，R2：分支电缆基准电阻）≤1.2；对热循环试验，当主电缆和分支电缆分别通过额定工作电流，加热5小时，自然冷却3小时为一个循环，共125个循环，第25次循环后，联接体表面温度不超过75℃，以后每次循环，接头表面温度不得比第25次循环的表面温度值高8℃。
YFD系列预制分支电缆经国家矿用电缆质量监督检验中心检测，接触电阻R1/R2为0.7，热循环第25次联接体表面温度为43℃＜75℃，第26~125次的最高温度：47℃＜51℃。
决定分支联接体的性能关键在于分支联接体的材料和工艺，对广大设计人员而言，应充分关心预制分支电缆的电缆质量、接头的材料选择和生产工艺、工装。
橡皮塑料矿用电缆使用要求及结构特点橡皮塑料矿用电缆使用要求：1.适用X围：主要适用于中轻型移动电器（家用电器、电动工具等）、仪器仪表、动力照明的连接；工作电压为交流750V及以下，大多数为交流300V等级。
什么是预分支电缆？
什么是预分支电缆？预分支电缆就是预先做好分支电缆，电缆出厂后直接使用，不需要现场做分支；一次性通电率高，避免现场各种隐患情况出现；下面小编就来介绍下什么是预分支电缆？预分支电缆支架和电缆预分支接头使用大全。
一、什么是预分支电缆？就是在常用的电缆型号上做预分支，比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆故障等。
预制分支电缆的主要性能：1、绝缘电阻≥200MΩ；2、绝缘耐压≥3.5kV/5min；3、良好气密性与防水性，即将分支接头浸入水中，在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。
4、分支接头的接触电阻的小，接触电阻与等长的分支线的基准电阻之比值≤1.2；5、接头短路强度大，短路后接触电阻比率的变化率鉴≤0.2；6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间续≤12s，符合GB12666.5 的要求；7、NH耐火型电缆除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行，符合GB12666.6的要求。
8、VV型电缆的铜芯的最高工作温度为70℃，（微信公众号：建筑水电知识平台）YJV型电缆的铜芯的最高工作温度为90℃；9、具有优良的耐腐蚀性，能抵抗无机盐、油、碱、酸和有机深剂对它的腐蚀；10、YJV型预制分支电缆具有优良的热稳定性和抗老化性；11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。
12、GZR-YJV隔氯层系列分支电缆。
具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。
预分支电缆结构：主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，主要应用于电能输送；（微信公众号：建筑水电知识平台）因为直接在电缆厂加工而成，不用现场剥开电缆做分支，保持了电缆的完整的电气性能。
分支接头采用三种类型：U型、C型、O型质量均超国家标准，达到国际水平。
预分支电缆的分支开口根据现场需求定制，可向上或向下。
YFZ
YFZ-YJV(E)预分支电缆本厂为专业的分支电缆厂家YFZ-YJV(E)预制分支电力电缆还有FZ-MY矿用橡套分支电缆，基本上所有的分支电缆均可生活。
一、YFZ-YJV(E)预分支电力电缆的主要特性：1、绝缘电阻≥200MΩ。
2、工频耐压≥3.5kV/ min。
3、良好的气密性与防水性，即将分支接头浸入水中，在水与电缆芯间测绝缘电阻和工频耐压均符合以上两条要求。
4、分支接头的接触电阻小，接触电阻与等长的分支线的基准电阻之比值≤1.2。
5、接头短路强度大，短路后接触电阻比率的变化率≤0.2。
6、ZR-YJV型阻燃预制分支电缆，护套的自熄时间≤12S。
7、NH耐火型除了能在正常的工作条件下供电外，也能在燃烧情况下，保持90min的正常运行。
8、VV型电缆的最高工作温度可达70℃，YJV型电缆的最高温度可达90℃。
二、YFZ-YJV(E)预分支电力电缆与母线槽的性能相对比：1、具有优良的供电可靠性Ω。
2、可明显降低配电成本。
3、品种规格多，选用灵活，任意组合。
4、安装环境要求低，施工方便。
5、具有优良的抗震性、气密性、防水性和耐火性。
6、免维护，维修。
三、YFZ-YJV(E)预分支电力电缆的型号和名称：序号型号名称1YFZ-YJV交联聚乙烯绝缘聚氯乙烯护套分支电缆2YFZ-ZRYJV交联聚乙烯绝缘聚氯乙烯护套阻燃型分支电缆3YFZ-NHYJV交联聚乙烯绝缘聚氯乙烯护套耐火型分支电缆4YFZ-DDZRYJV交联聚乙烯绝缘聚氯乙烯护套低烟低卤阻燃型分支电缆5YFZ-DWZRYJE交联聚乙烯绝缘聚氯乙烯护套低烟无卤阻燃型分支电缆6YFZ-VV聚氯乙烯绝缘聚氯乙烯护套分支电缆7YFZ-ZRVV聚氯乙烯绝缘聚氯乙烯护套阻燃型分支电缆8YFZ-NHVV聚氯乙烯绝缘聚氯乙烯护套耐火型分支电缆9YFZ-DDZRVV聚氯乙烯绝缘聚氯乙烯护套低烟低卤阻燃型分支电缆10YFZ-YV聚乙烯绝缘聚氯乙烯护套分支电缆11YFZ-ZRYV聚乙烯绝缘聚氯乙稀护套阻燃型分支电缆12YFZ-NHYV聚乙烯绝缘聚氯乙烯护套耐火型分支电缆13YFZ-DDZRYV聚乙烯绝缘聚氯乙烯护套低烟低卤阻燃型分支电缆14YFZ-DWZRYE聚乙烯绝缘聚氯乙烯护套低烟无卤阻燃型分支电缆三、YFZ-YJV(E)预分支电力电缆主干电缆与支线电缆规格匹配、分支接头部位尺寸：导体标称截面（mm2）分支接头部位的尺寸（mm）主干电缆支线电缆D1D2L25-70 2.5-16≤50≤30≤15095-185 2.5-50≤80≤50≤250240-400 2.5-95≤100≤65≤300500-800 2.5-120≤140≤90≤500四、YFZ-YJV(E)预分支电力电缆订货须知：1、为了给用户提供适合的FZ-系列预制分支电缆，用户定货前须提供以下2～7条列出的资料。
穿刺线夹与预分支电缆应用比较_secret(精)
穿刺线夹与预分支电缆应用比较穿刺线夹是我国近几年来引进和开发的，适用于小容量动力与照明供电系统的新型电缆 T 接产品。
穿刺线夹的使用是继电缆分线箱、预分支电缆后的又一电缆T 接方式。
它具有配电更安全可靠、安装简单、防水、环境要求低、免维修、更经济等特点。
在高层建筑、民用住宅、路灯配电、户外架空线等低压动力和照明配电线路中均可应用，竖井内、露天均可实施安装。
我们从穿刺线夹和预制分支电缆的组成选型、施工安装、质量控制、经济性等诸方面来进行比较和分析。
1 结构组成与选型穿刺线夹由两块上下分开的两块绝缘支撑通过一拧有力矩螺丝的螺杆连接。
绝缘支撑内暗藏两片采用特殊合金制成的可与导线多点接触的导体。
穿刺线夹具有力矩螺母和穿刺结构,力矩螺母用于保证恒定的接触压力,,刺线夹的使用对干线的机械性能和电气性能影响小。
现在穿刺线夹型号齐全，可十分方便的满足普通电力线路的主干线T 接需要。
以“CONWELL”商标为例，其产品的型号范围如下。
产品型号主线截面(mm) 支线截面(mm) 最大截流量（A）KWEP 16-95 1.5-10 63KW2-95 16-95 4-35 138KW2-150 50-150 6-35 138KW3-95 25-95 25-95 207KW4-150 50-150 50-150 239KW6 120-240 25-120 239KW240 95-240 95-240 424目前已有用于室外架空线的10KV 的高压产品。
施工单位或设计单位可根据上表各型号与设计图纸要求自行直接购买，周期短。
预制分支电缆的制作要根据订货时所注明主电缆和分支电缆的型号规格和长度，在指定的位置剥去绝缘皮设置电缆T 型连接体，用先进的工艺制作接头，然后再用PVC 合成材料高压注塑，使主电缆和分支电缆融为一体，采用气密模压而成。
制作工艺要求较高，只有少量厂家才具有制作与分支电缆的资质。
预制分支电缆有单芯和多芯之分，单芯制作工艺较多芯简单，价格也较低。
电线电缆价格表
未知驱动探索，专注成就专业
电线电缆价格表
根据不同厂家和规格，电线电缆的价格会有所不同。
下面是一些常见类型的电线电缆价格表，仅供参考：
1. BV-1.5mm² 单芯铜电线：1-2 元/米
2. RV-2.5mm² 软铜线：4-6 元/米
3. BVV-4mm² 本色电缆：8-10 元/米
4. VV-10 mm² 电缆：15-20 元/米
5. VVF-3*2.5mm² 多股平行线：10-12 元/米
6. NYM-2*1.5mm² 室内电力电缆：3-5 元/米
这些价格仅仅是一个大概的参考，具体的价格还需要根据市场供需情况、地区差异、订购量以及销售渠道等多个因素进行确定。
建议您在购买时联系当地的电线电缆厂家或者经销商，了解最准确的价格信息。
1。
浅谈预分支电缆
（ ） 同样 ，对 于 差 动式 变面 积 型 电容 ２ 传 感 器 来 说 ， 则 有 （ ＝Ｓ ，
ｉ
．
￥ ［ ２ ／
，
＋
（ ５）
设 电容 器 初 始 有效 面 积 为 Ｓ 变化 量
为 ＡＳ，则滤波 器输 出 为 ：
△Ｓ Ｕ
：
”
Ｓ
０
Ｉ
由此 可 见 ，对 于 差 动 脉 宽 调 制 电路 ，
（ 效 率 高 ， 信 号 只 要 经 过 低 通 滤 ２） 波 器即可获得较 大的直流输 出 ； （ ）不需要解调器 ； ３ （ ４） 由 丁 低 通 滤 波 器 的 作 用 ， 对 输 出矩 形 波 纯 度 要 求 不 高 。 ［］中华人 民共和 来自国家标 准． ２ 低压设计配
电规 范（Ｂ ０ ５ － ５ Ｇ ５０ ４ ９ ） ［］中 国航 空工业 规 划 设 计 院 组 编 。 业 ３ 工 与 民用 配 电设 计手 册
雷 玲 （９ ６ ，女 。工 程 师 。 １ ７ －）
１１ ２
讨 论 ：（ １） 对 于 差 动 式 变 极 距 型 电
地体现规范的指导思想。是一种能满足现 有 规 范 的 一种 最 先 进 、 经济 的 配 电 方式 。 因
水 平 所 限 ， 中如 有 误 ，敬 请读 者 指 正 。 文
容 传 感 器 ，把 平 行 板 电容 器 的 公 式 Ｃ ｅ 待 入式 （ ３） 中 可得
保 护 问题 。对 由于 支 线 截 面 一 般 都 有 比 干 线 小 ， 因此 ， 当分 配 电箱 上 端 的 支 线 发 生 过 载 或 短 路 时 ，如 要 干 线 保 护 系 统 对 其 发 生 作 用 ，必 须 计 算 此 处 单 相 接 地 短 路 电 流 值 ，并 在 相 应 低 压 配 电屏 内 出 线 回 路 断路
预分支电缆的优点
1.预分支电缆：与母线槽比较，虽具有重要轻、外径小、防水性、耐腐蚀性、抗震性良好，对环境要求低的特点，但价格较高，需专门设备吊装，费时费工。
而且，预分支电缆定货前需对建筑电气竖井的实际尺寸(竖井高度、层高、每层分支头位置等)进行测量，工厂再根据实际尺寸制作，生产出来的预分支电缆具有不可变更性。
为避免因楼层功能改变引起容量的变动，还需将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。
2. 绝缘穿刺线夹：该连接方式具有安装简便，低成本，安全可靠免维护的特点。
无需截断主电缆、无需剥去电缆的绝缘层即可做电缆分支，接头完全绝缘，可带电作业，可以在电缆任意位置作现场分支。
不需使用终端箱、分线箱。
且接头耐扭曲，防震、防水、防腐蚀老化。
使用绝缘穿刺线夹做电缆分支，综合效益明显，性价比优于以往的传统连接方式。
由于绝缘穿刺线夹具有其他连接方式无法比拟的优越性，因此，早在30年前已被欧、美一些发达国家广泛采用，而法国西卡姆公司为全球最大电力电缆连接器生产商，所生产产品的产量、质量以及规格型号均为全球之最。
穿刺分支电缆接头缺点：1、电缆干线护套，绝缘被破坏，这是电气工程的大忌；2、电缆干线的导体被穿刺损坏，降低了载流量；3、接触可靠性差，接触电阻大且不稳定；4、不能做到全密闭，接触处会被氧化，使接触电阻变大；5、接点处经过多次热胀冷缩后会产生松动，随着时间的延长，松动会越来越严重；6、没有多芯穿刺分支电缆，变频系统，高谐波系统不能用；7、适合中短期供电，不适合长期供电（接头氧化或松动）；8、平时需要对接头经常检查维护；9、故障率相对较高。
预分支电缆接头的缺点：1、不能现场制作；2、分支接点距离制作前需要预测量尺寸。
穿刺分支电缆接头是采用尖刺，穿破电缆护套与绝缘层同导体接触，能在现场完成，其制造特点是：1、穿刺接触基本上属于机械连接多点接触（不是面接触）；2、接触电阻无法控制；3、接触处护套、绝缘破坏，虽采取封堵处理，但空气还会进入。
预支分支电缆的实际测量与汇总
分支电缆的实际测量方法
• 当我们准备工作都完成后，我们可以进行 下一步，实际测量的环节。 ① 确定我们所测量电缆的回路。 ② 确定我们测量的电缆回路的实际走向。 ③ 确定我们测量支电缆的实际走向。 ④ 确定我们测量分支电缆配电箱的位置。 四个“确定”望大家牢记。
分支电缆的实际测量方法
• 垂直井道中我们需要注意的几点。 ① 确定连接体的所在位置。 ② 注意每层楼的高度。 ③ 它的敷设、固定、安装方式。
分支电缆的实际测量方法
• 我们在测量的过程中，一定要遵循最基本 的原则，宜长不宜短。
分支电缆的实际测量方法
分支电缆的实际测量方法
分支电缆的实际测量方法
分支电缆的实际测量方法
• 基本上我们最先测量的是，配电房（配电 室）中相应配电箱至垂直井道的电缆长度！ （电缆实际走向长度）
① 数桥架：根据现场情况以及现场工程师提供的桥 架长度，数其至垂直井道的桥架数量，来计算出该 回路配电房至垂直井道的长度。 ② 尺子量：这里大家要注意，要按照电缆的实际走 向来进行测量，切不可忽略需要拐弯的地方。
分支电缆的敷设配件
• 井道敷设 需要提供拖挂架、起吊挂具、夹具、
预分支电缆的统计
1 回路号 03R-209 用处 主电缆 支电缆 连接体 拖挂架 起吊挂具 夹具 型号 GQFZ-xxxx GQFZ-xxxx GQFZ-xxxx GQFZ-TG-xx GQFZ-GJ-xx GQFZ-JJ-xx 规格 X*X Y*X X*X/Y*X 米数 xM xM x个 2 根数 x x x 3 组 x x x 合计 1、2、3乘积 1、2、3乘积 1、2、3乘积
结束 文中不正确之处望批评指正！ 谢谢各位！
预分支电缆的优缺点
4、 压缩连接即利专用工模具压制接头。
根据理论与实践证明，压缩连接是四种连接方式中最佳的一种，即最可靠的一种 ，一般中、高压系统中必须采用压缩连接。
预制分支电缆的连接是采用最佳的压缩连，工厂化制作，特点是：
1、 压缩连接，接触紧密，连接件能补偿接头热胀冷缩的应力（即发热鼓胀它相应鼓胀，冷却收缩它相应收缩使接点始终接触紧密），接触电阻小且不会变化。
2、 接触电阻无法控制；
3、 接触处护套、绝缘破坏，虽采取封堵易产生故障，甚至诱发火灾，绝大多数都发生在接头之处。各类电缆的连接更是如此。电气设备的（包括电缆）接头有四种方式：
1、 绕包连接即将导线绞合在一起；
2、 弹性连接即利用金属的弹性压力接触；
8、 平时需要对接头经常检查维护；
9、 故障率相对较高。
预分支电缆接头的缺点：
1、 不能现场制作；
2、 分支接点距离制作前需要预测量尺寸。
穿刺分支电缆接头是采用尖刺，穿破电缆护套与绝缘层同导体接触，能在现场完成，其制造特点是：
1、 穿刺接触基本上属于机械连接多点接触（不是面接触）；
2、 压缩连接后，在极短的时间内进行真空除氧注塑，使连接头全密闭，严格地与空气中的氧隔离，接触处不会产生氧腐蚀，因为铜氧化后，会生成氧化铜或氧化亚铜，它们都是半导体，使接触电阻变大。
3、 制作过程工厂化生产、机械化制作，消除人为因素带来的质量问题。
3、 接触可靠性差，接触电阻大且不稳定；
4、 不能做到全密闭，接触处会被氧化，使接触电阻变大；
5、 接点处经过多次热胀冷缩后会产生松动，随着时间的延长，松动会越来越严重；
6、 没有多芯穿刺分支电缆，变频系统，高谐波系统不能用；
预分支电缆
1.预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电 缆.是近年来的一项新技术产品. 分支线工厂预先制造在主干电缆上，分支线截面大小和分支线长度等 是根据设计要求决定，极大缩短了施工周期,大幅度减少材料费用和施 工费用,更大地保证了配电的可靠性 2.预分支电缆由四部分组成：1、主干电缆；2、分支线；3分支接头：4 相关附件，并具有三种类型：普通型、阻燃型（ZR）、耐火型(NH)。 预分支电缆是高层建筑中母线槽供电的替代产品，他具有供电可靠、 安装方便、防水性好，占建筑面积小、故障率低、价格便宜、免维修 维护等优点，适用于交流额定电压为0.6/1KV配电线路中。广泛应用 于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电，也 适用于隧道、事例
预分支电缆和绝缘穿刺线夹的优缺点对比
预分支电缆和绝缘穿刺线夹的优缺点对比一、预分支电缆的优点：具有重要轻、外径小、防水性、耐腐蚀性、抗震性良好，对环境要求低的特点，预制分支电缆的连接是采用最佳的压缩连，工厂化制作。
二、绝缘穿刺线夹：该连接方式具有安装简便，低成本，安全可靠免维护的特点。
无需截断主电缆，可以在电缆任意位置作现场分支。
不需使用终端箱、分线箱。
且接头耐扭曲，防震、防水、防腐蚀老化。
使用绝缘穿刺线夹做电缆分支，综合效益明显，性价比优于以往的传统连接方式。
三、穿刺分支电缆接头缺点：1、电缆干线护套，绝缘被破坏，这是电气工程的大忌；2、电缆干线的导体被穿刺损坏，降低了载流量；3、接触可靠性差，接触电阻大且不稳定；4、不能做到全密闭，接触处会被氧化，使接触电阻变大；5、接点处经过多次热胀冷缩后会产生松动，随着时间的延长，松动会越来越严重；6、适合中短期供电，不适合长期供电（接头氧化或松动）；7、平时需要对接头经常检查维护；8、故障率相对较高。
四、预分支电缆接头的缺点：1、不能现场制作；2、分支接点距离制作前需要预测量尺寸。
3、价格稍高，需专门设备吊装。
五、预制分支电缆的连接是采用最佳的压缩连，工厂化制作，特点是：1、压缩连接，接触紧密，连接件能补偿接头热胀冷缩的应力（即发热鼓胀它相应鼓胀，冷却收缩它相应收缩使接点始终接触紧密），接触电阻小且不会变化。
2、压缩连接后，在极短的时间内进行真空除氧注塑，使连接头全密闭，严格地与空气中的氧隔离，接触处不会产生氧腐蚀，因为铜氧化后，会生成氧化铜或氧化亚铜，它们都是半导体，使接触电阻变大。
3、制作过程工厂化生产、机械化制作，消除人为因素带来的质量问题。
鉴于以上原因，在征求多方意见及经过慎重考虑的情况下，为了更好的保证工程质量，富佳苑Ⅱ期照明供电系统应采用预分支电缆。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YJV-0.6/1kV-4X50
m
—— 108.89
10 预制分支电缆
YFD-YJV-0.6/1kV-4X120
m
—— 251.55
11 电缆吊头120
个
——
165.10
12 预制分支电缆
YFD-YJV-0.6/1kV-4X95
m
—— 200.43
13 电缆吊头95
个
——
165.10
14 预制分支电缆
m
—— 385.54
4 电缆吊头185
套
——
182.00
5 预制分支电缆
YFD-YJV-0.6/1kV-4X150
m
—— 312.50
6 电缆吊头150
套
——
182.00
7 铜芯电缆
YJV-0.6/1kV-4X70
m
—— 145.59
8 铜芯电缆
YJV-0.6/1kV-4X25
m
——
59.71
9 铜芯电缆
报价单
致：
非常感谢贵公司对我公司的信任与支持,现将贵公司所需产品作如下报价：
序号
名称
型号及规格
单位
数量
单价
（元/米）
1 铜芯电缆
YJV22-8.7/15kV-(3×70)
m
—— 163.65
2 铜芯电缆
YJV22-8.7/15kV-(3×120)
m
—— 251.59
3 预制分支电缆
YFD-YJV-0.6/1kV-4X185
YFD-YJV-0.6/1kV-4X240
m
—— 499.75
15 电缆吊头240
个
——
182.00
合
计
金额 —— —— —— —— —— ——
报价说明：一、报价有效期：当日内有效。
二、以上价格为含税价，预分支电缆要合同签订后，具体测量后才能报价。
三、此报价为200米以上报价。
四、此报价单只对此项目有效，不作为其它报价参考，需加盖报价专用章生效。
顺祝商祺！
