触摸式调光台灯原理
触摸式调光台灯原理随着科技的发展，触摸式调光台灯已经成为了人们生活必不可少的一部分。
它的出现让人们在照明方面有了更多的选择，也让人们的生活更加便捷、舒适。
那么，触摸式调光台灯的原理是什么呢？我们需要了解一下LED灯的工作原理。
LED是“Light Emitting Diode”的缩写，即“发光二极管”。
它是一种半导体元件，具有电阻小、发光效率高、寿命长等优点。
LED灯的发光原理是：在特定的电流和电压作用下，电子与空穴结合时，能量释放出来，发出光线。
触摸式调光台灯就是利用了LED灯的这一原理，通过调节电流和电压来调节灯光的明暗程度。
触摸式调光台灯中，内部集成了一个高灵敏度的触摸IC，它能够感知人体的电场，从而实现灯光的调节。
具体来说，当我们触摸灯座或灯杆上的金属触点时，触摸IC就会感应到人体电场的变化，并将其转化为电信号，通过电路板传递给LED灯。
LED灯内部的电路通过接收到的信号来控制电流和电压的大小，从而调节灯光的亮度。
需要注意的是，不同的触摸方式会对触摸IC产生不同的电场信号，因此触摸式调光台灯也可以实现不同的灯光调节方式。
比如，单点触摸可以实现灯光的开关和亮度调节，而多点触摸则可以实现颜色和色温的调节。
除了触摸IC，触摸式调光台灯中还有一个重要的部件是电容器。
电容器是一种能够存储电荷的元件，它通常用来平衡电路中的电压并实现信号的滤波和稳定。
在触摸式调光台灯中，电容器也起到了类似的作用，它可以稳定灯光的亮度并减少闪烁。
总的来说，触摸式调光台灯的工作原理并不复杂，它通过感应人体电场并控制LED灯的电流和电压来实现灯光的调节。
这种技术的出现为人们提供了更加便捷、舒适的照明方式，也让人们对科技的发展充满了期待。
调光台灯的工作原理
调光台灯的工作原理
调光台灯的工作原理是通过控制灯的电流或电压来调节灯的亮度。
台灯通常使用LED或荧光灯管作为光源，LED台灯相较于荧光灯台灯更为常见。
LED台灯的工作原理是通过改变LED的电流来调节亮度。
LED是一种发光二极管，当电流通过LED时，LED中的电子和空穴会发生复合放出光。
调光台灯的控制器可以通过改变LED电流的大小来控制灯的亮度。
通常使用调光电路来实现这一功能，调光电路会根据用户的需求，通过控制电流的大小来调节LED的亮度。
荧光灯台灯的工作原理则是通过调节灯管的电压来调节亮度。
荧光灯由一个灯管和一个电子镇流器组成。
电子镇流器会产生高频电流并加在灯管两端，使得灯管中的气态荧光粉发出可见光。
调光台灯的控制器可以通过改变电子镇流器输出的电压来调节灯管的亮度。
通常使用普遍的调光技术，如脉宽调制（PWM），来实现对电压的调节。
总之，调光台灯通过改变LED的电流或荧光灯管的电压来调节灯的亮度，从而满足用户的照明需求。
触摸调光台灯方案

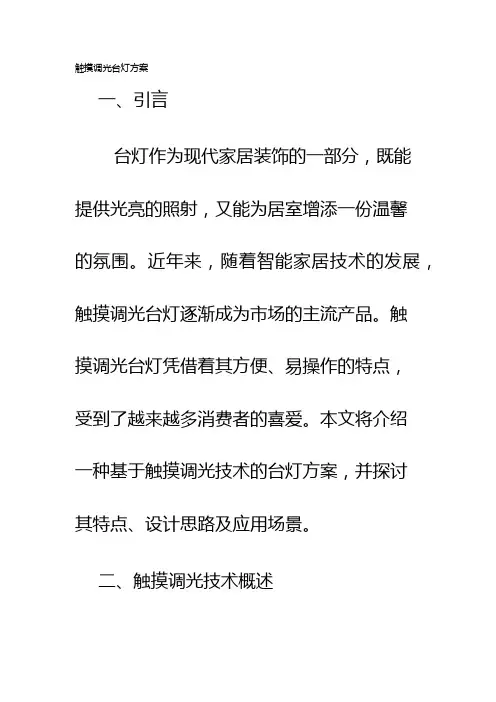

触摸调光台灯方案一、引言台灯作为现代家居装饰的一部分，既能提供光亮的照射，又能为居室增添一份温馨的氛围。
近年来，随着智能家居技术的发展，触摸调光台灯逐渐成为市场的主流产品。
触摸调光台灯凭借着其方便、易操作的特点，受到了越来越多消费者的喜爱。
本文将介绍一种基于触摸调光技术的台灯方案，并探讨其特点、设计思路及应用场景。
二、触摸调光技术概述触摸调光技术是指通过触摸侦测和信号处理技术来实现对灯光亮度的控制。
传统的台灯调光方式多是通过开关调节，操作不方便且效果单一。
而触摸调光技术则通过感应人体静电信号，实现对台灯的开关和调光功能，使得用户能够通过触摸灯头或底座等位置来控制灯光的明暗程度。
三、触摸调光台灯方案设计1. 硬件方案设计触摸调光台灯的硬件方案设计包括触摸感应模块、控制电路和灯具的结构设计。
触摸感应模块通常采用金属表面的感应电极，利用人体静电感应的原理，实现对触摸动作的感知。
控制电路则负责接收触摸信号，并通过PWM（脉宽调制）技术控制灯具的亮度变化。
此外，针对不同的设计需求，灯具的结构设计也需要考虑到灯头和灯座的稳定性和美观性。
2. 软件方案设计触摸调光台灯的软件方案设计主要包括触摸信号处理算法和灯光调光算法。
触摸信号处理算法主要用于对触摸动作的判定和触摸信号的过滤，确保灯具对触摸动作的响应准确与稳定。
灯光调光算法则通过对PWM波的调节，控制灯具的亮度变化，以满足用户对不同亮度的需求。
四、触摸调光台灯方案的特点1. 方便易用：用户只需轻触灯头或底座即可实现开关和调光功能，操作简单方便。
2. 省时省力：不再需要摸索开关或调节旋钮，提高了使用效率。
3. 灵活多样：通过触摸调光技术，可以实现多种灯光亮度的选择，满足用户在不同场景下的需求。
4. 节能环保：触摸调光台灯采用的LED 灯珠，不仅寿命长，还具有低能耗、低热量和低辐射的特点。
五、触摸调光台灯的应用场景1. 学习办公场景：触摸调光台灯能够满足学生、办公人员对不同亮度的照明需求，提高学习和工作效率。
调光台灯制作实验报告
1. 了解调光台灯的基本原理和组成。
2. 学习电子电路的基本知识和技能。
3. 培养动手能力和创新意识。
二、实验原理调光台灯是一种可以调节亮度的台灯，主要由电源、调光电路、灯泡和灯座等组成。
调光电路通常采用模拟电路或数字电路来实现亮度调节。
本实验采用模拟电路实现调光功能。
三、实验器材1. 50W白炽灯泡1个2. 220V/50Hz电源1个3. 可调电阻1个（500Ω）4. 电阻1kΩ1个5. 电阻10kΩ1个6. 电阻100kΩ1个7. 二极管1个（1N4007）8. 三极管1个（8050）9. 灯座1个10. 线路板1块11. 电烙铁1把12. 剪线钳1把13. 电工刀1把14. 万用表1个15. 实验指导书1本1. 准备工作：将所有器材准备好，了解各元件的功能和作用。
2. 设计电路：根据实验要求，设计调光电路。
本实验采用三极管开关电路和可调电阻来实现亮度调节。
3. 制作电路板：按照电路图，将元件焊接在电路板上。
4. 连接电源：将电源线接入电路板，确保电路板上的电源接口与电源线相连接。
5. 连接灯泡：将灯泡插入灯座，然后将灯泡的引脚焊接在电路板上。
6. 连接可调电阻：将可调电阻的一端焊接在电路板上，另一端连接到电源的正极。
7. 测试电路：打开电源，用万用表测量电路板上的电压和电流，确保电路正常工作。
8. 调节亮度：旋转可调电阻，观察灯泡亮度的变化，记录亮度调节范围。
9. 分析结果：根据实验结果，分析电路的工作原理和调光效果。
五、实验结果与分析1. 实验结果：通过调整可调电阻，可以实现灯泡亮度的调节，亮度调节范围在0-50W之间。
2. 分析结果：本实验采用的调光电路是通过改变电路中的电阻值来改变电流，从而实现亮度调节。
当电阻值增大时，电流减小，灯泡亮度降低；当电阻值减小时，电流增大，灯泡亮度提高。
六、实验总结1. 本实验成功制作了一款调光台灯，实现了亮度调节功能。
2. 通过实验，掌握了电子电路的基本知识和技能，提高了动手能力和创新意识。
led调光台灯调节光的原理
led调光台灯调节光的原理LED调光台灯是一种可以调节光亮度的台灯，它的原理是通过控制LED灯的电流来改变光的亮度。
LED（Light Emitting Diode）是一种半导体发光元件，具有高效、节能和寿命长等优点，因此被广泛应用于照明领域。
LED调光台灯的调光原理主要有两种：PWM调光和电流调光。
PWM调光是一种通过改变LED灯的工作时间比例来实现调光的方法。
它利用人眼的视觉暂留效应，通过快速的切换LED灯的开关状态来控制光的亮度。
具体来说，当需要降低亮度时，调光电路会以一定的频率开关LED灯的电源，使其在一个周期内的工作时间比例减小，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的工作时间比例，增加光的亮度。
通过不同的工作时间比例，LED调光台灯可以实现连续调光。
电流调光是一种通过改变LED灯的电流来实现调光的方法。
LED灯的亮度与其通过的电流成正比关系，因此通过改变电流的大小可以实现调光。
具体来说，调光电路会控制LED灯的电流，当需要降低亮度时，调光电路会减小LED灯的电流，从而降低光的亮度。
当需要增加亮度时，调光电路则会增加LED灯的电流，增加光的亮度。
电流调光的优点是调光范围大且调光效果较为平滑，但相对而言调光电路会更为复杂。
除了PWM调光和电流调光，还有一种混合调光的方法，即将PWM调光和电流调光结合起来使用。
混合调光方法可以综合两种调光方法的优点，实现更好的调光效果。
LED调光台灯除了可以通过调整亮度，还可以调节色温。
色温是指光的颜色，常用的单位是开尔文（K）。
较低的色温（例如2700K）会产生暖黄色的光，较高的色温（例如6500K）会产生冷白色的光。
通过调节LED灯的颜色比例，LED调光台灯可以实现不同色温的光。
LED调光台灯通过控制LED灯的电流或工作时间比例来调节光的亮度，以及调节LED灯的颜色比例来调节光的色温。
这种调光原理使得LED调光台灯可以满足不同场景和需求下的照明要求，既节能环保又舒适实用。
台灯调光开关原理
台灯调光开关原理
台灯调光开关的原理是通过改变流经灯泡的电流大小来实现调光的功能。
台灯调光开关通常由三个主要部分组成：电源、调光器和灯泡。
电源是提供电能的装置，通常是通过插座与电网相连。
电源的电压通常为220V，为了保证台灯的使用安全，电源需要与其
他电源部件进行隔离。
调光器是台灯调光开关的核心部分，主要功能是控制电流大小以实现调光。
调光器通常采用的是调制宽度调制（PWM）技术，即改变电流的通断时间来实现调光。
调光器接收来自开关的控制信号，然后根据信号的强弱来控制电流的大小。
当调光信号强时，电流通断时间短，灯泡亮度高；当调光信号弱时，电流通断时间长，灯泡亮度低。
灯泡是台灯的光源部件，它通过接收调光器输出的电流来发光。
灯泡通常采用的是电阻丝发光原理，即通电时通过电阻丝产生热量使得丝发光。
电流的大小直接影响电阻丝的温度，温度越高发光亮度越高，温度越低发光亮度越低。
当用户拨动开关时，开关会发送控制信号给调光器，然后调光器根据信号的强弱来控制电流的大小，从而实现灯泡的调光效果。
用户可以根据需要选择不同的亮度，以满足各种使用场景的需求。
调光台灯的制作范文
调光台灯的制作范文调光台灯是一种能够根据需要调节光照亮度的台灯。
在现代生活中，台灯是非常常见的照明设备之一、调光台灯的制作可以实现灯光的亮度调节，给用户提供一个更舒适的照明环境。
下面将介绍调光台灯的制作方法。
首先，我们需要准备以下材料和工具：一个台灯底座、一个灯罩、一个调光器、一个灯泡、适配器、导线、插头、螺丝刀、剪刀、钳子、胶带和电缆。
步骤1：首先，取下台灯底座上的螺丝。
将灯罩安装在底座上，并用螺丝刀拧紧。
步骤2：将导线插入台灯底座的开关孔中，并用螺丝刀拧紧。
确保导线牢固地固定在底座上。
步骤3：然后，将灯泡安装在灯罩内部的灯座上。
确保灯泡牢固地插入灯座中。
步骤4：接下来，将调光器插入导线的一端，并用钳子将导线末端剥开一小段。
然后，将剥开的导线连接到调光器上的金属接线柱上，用钳子拧紧。
确保导线与调光器连接紧密，不松动。
步骤5：将适配器插入调光器的另一端，并用胶带固定。
然后，将适配器的插头插入电源插座。
步骤6：最后，将导线的末端剥开一小段，并与插头上的金属接线柱连接，用钳子拧紧。
确保导线与插头连接紧密，不松动。
完成以上步骤后，调光台灯制作完成。
用户可以通过调节调光器，实现灯光亮度的调节。
通过减少灯光亮度，可以创造一个更舒适的照明环境，适应不同的需求。
总结一下，调光台灯的制作需要准备材料和工具，并按照一定的步骤进行组装。
调光台灯能够实现灯光亮度的调节，提供一个更舒适的照明环境。
通过自己制作调光台灯，用户不仅能够享受到自己动手制作的乐趣，还能够根据自己的需要调节灯光亮度，提高生活质量。
可调光台灯原理
可调光台灯原理
可调光台灯是一种能够根据需求调节亮度的灯具。
它包含一个灯泡和一个可调光电路。
可调光台灯的灯泡通常是白炽灯（现在也有LED灯泡）。
它
的亮度可以通过改变输入电流或改变灯泡的电压来调节。
较低的电流或电压会使灯泡变暗，较高的电流或电压会使灯泡变亮。
可调光电路的主要作用是改变输入电流或电压。
它通常由一个调光开关、一个调光器和一个调光电容器组成。
调光开关用于调节灯泡的亮度。
调光器是一个电子元件，它能够控制电流或电压的大小，从而实现灯泡的亮度调节。
调光电容器用于对电流或电压进行滤波，以保证稳定的输出。
在工作时，电源通过调光开关输入调光器。
调光器会根据调光开关的位置，调整输出电流或电压的大小。
然后，调光电容器对电流或电压进行滤波。
经过滤波后的电流或电压通过灯泡，从而实现灯泡的亮度调节。
总的来说，可调光台灯通过控制电流或电压的大小来实现灯泡的亮度调节。
调光开关、调光器和调光电容器是实现这一功能的关键元件。
这种设计使得用户可以根据实际需求来调节灯光亮度，提高舒适度和节能效果。
台灯调光原理
台灯调光原理
台灯是我们生活中常见的一种照明设备，它在不同的场合可以提供不同亮度的光线，这得益于它的调光功能。
那么，台灯的调光原理是什么呢？接下来，我们就来详细了解一下。
台灯的调光原理主要是通过改变灯泡的电流来实现的。
一般来说，常见的台灯调光方式有三种，分别是旋钮式调光、触摸式调光和遥控式调光。
首先，旋钮式调光是通过旋钮来改变电路中的电阻，从而改变电流的大小，进而调整灯泡的亮度。
当我们旋动旋钮时，电路中的电阻会随之改变，从而使得电流大小发生变化，最终影响灯泡的亮度。
这种调光方式操作简单，成本较低，因此在一些传统台灯中比较常见。
其次，触摸式调光则是通过触摸传感器来实现的。
当我们触摸台灯的触摸区域时，传感器会感知到我们的操作，并通过控制电路中的元件来改变电流大小，从而实现灯光的调节。
这种调光方式操作方便，外观简洁，因此在一些时尚的台灯中比较受欢迎。
最后，遥控式调光是通过遥控器来实现的。
我们可以通过遥控器上的按钮来远程控制台灯的亮度，遥控器发送的信号会被接收器接收并转化为电流大小的改变，进而实现灯光的调节。
这种调光方式操作便捷，使用范围广，因此在一些智能化的台灯中比较常见。
总的来说，台灯的调光原理主要是通过改变电路中的电流来实现的，而不同的调光方式则是通过不同的操作方式和控制元件来实现这一目的。
通过了解台灯的调光原理，我们可以更好地使用台灯，并根据自己的需求来调节灯光亮度，为我们的生活带来更多的便利和舒适。
调光台灯的设计范文
调光台灯的设计范文调光台灯设计基本描述：调光台灯是一种可以通过调节光强度来改变照明环境亮度的灯具。
它可以提供从柔和光线到明亮光线的不同亮度选择，以满足用户不同的照明需求。
调光台灯设计需要考虑到灯具的外观、光源类型、调光方式、灯具尺寸和材质等因素。
外观设计：光源类型：调光方式：调光台灯可以通过多种方式来实现调光功能。
一种常见的调光方式是采用旋钮或按钮控制亮度。
这种方式简单易用，用户可以直接选择光线的亮度。
另一种方式是采用触摸或遥控器来调节亮度，这种方式更加便捷，用户可以在不接触灯具的情况下调节光线强度。
灯具尺寸和材质：调光台灯的尺寸应根据不同的使用场景来确定。
对于办公桌台灯来说，它应具有适中的尺寸，足够提供足够的照明面积，又不会占据过多的空间。
材质选择上，常见的选择包括金属、塑料或木材等。
金属材质可以提供更好的散热效果，塑料材质则更轻便，而木材则更具自然风格。
功能和特点：调光台灯设计可以加入一些额外的功能和特点，来提高用户体验。
例如，可以加入自动调光功能，根据周围环境光线的变化自动调节台灯的亮度。
还可以加入定时关闭功能，让用户可以设置关灯的时间。
此外，可考虑加入USB接口，方便用户使用其他电子设备。
节能环保：在调光台灯设计中，应考虑节能和环保因素。
选择高效能的LED灯作为光源可以减少能源消耗和碳排放。
还可以考虑采用自动关闭功能，在长时间闲置时关闭台灯，以节省能源。
结论：调光台灯设计需要综合考虑外观、光源类型、调光方式、灯具尺寸和材质等因素。
通过提供不同的亮度选择和额外的功能，调光台灯可以满足用户的个性化需求，提供舒适、节能的照明体验。
调光台灯电路原理
调光台灯电路原理引言：调光台灯是一种能够根据需要调节亮度的灯具。
它使用调光电路来控制灯的亮度，使用户能够根据环境需要选择合适的亮度。
本文将介绍调光台灯电路的原理及工作方式。
一、调光台灯的基本原理调光台灯的基本原理是通过改变电流的大小来调节灯的亮度。
一般来说，调光台灯使用三种不同的调光方式：电阻调光、PWM调光和电压调光。
1. 电阻调光方式：电阻调光是最简单的一种调光方式。
调光台灯电路中会添加一个可变电阻，通过改变电阻的阻值来调节电流的大小，从而改变灯的亮度。
当电阻的阻值增大时，电流减小，灯的亮度也随之降低。
2. PWM调光方式：PWM调光是一种常用的调光方式。
它通过快速地开关电路来控制电流的平均值，从而调节灯的亮度。
PWM调光台灯电路中会添加一个PWM调光芯片，该芯片会根据输入的调光信号产生一个高频的脉冲信号，通过改变脉冲的占空比来控制电流的大小，从而改变灯的亮度。
3. 电压调光方式：电压调光是一种较为复杂的调光方式。
它通过改变电压的大小来调节灯的亮度。
电压调光台灯电路中会添加一个电压调光芯片，该芯片会根据输入的调光信号产生一个相应的电压输出，通过改变电压的大小来控制电流的大小，从而改变灯的亮度。
二、调光台灯电路的工作原理调光台灯电路的工作原理可以分为两个部分：调光信号产生和电流调节。
1. 调光信号产生：调光信号可以由人工产生，也可以由自动光感器产生。
人工产生的调光信号可以通过旋钮或按钮来控制，用户可以根据需要选择合适的亮度。
自动光感器产生的调光信号是根据环境光强度自动调节的，当环境光较暗时，光感器会产生一个较大的调光信号，使灯的亮度增加；当环境光较亮时，光感器会产生一个较小的调光信号，使灯的亮度降低。
2. 电流调节：根据产生的调光信号，调光台灯电路会相应地改变电流的大小，从而实现灯的调光。
在电阻调光方式中，电流的大小由可变电阻的阻值决定；在PWM调光方式中，电流的大小由脉冲信号的占空比决定；在电压调光方式中，电流的大小由电压的大小决定。
调光台灯电路设计
调光台灯电路设计一、引言调光台灯是一种功能强大的照明设备，它可以根据用户的需求调整亮度，提供适合工作、学习或休息的光线。
本文将介绍一个基于直流供电的调光台灯电路设计。
二、电路设计1.电源部分台灯电路需要一个直流供电电源。
我们可以使用一个稳压器来将输入电压稳定在合适的范围。
以5V为例，我们可以选择LM7805稳压器作为电源控制芯片。
该芯片安装简便，在输入端接入电源线路，输出端连接到电路的供电点即可。
2.光源控制部分为了实现调光功能，我们需要引入一个PWM（脉冲宽度调制）信号来控制LED灯的亮度。
PWM信号的特点是高频率的宽度可变的脉冲，通过调整脉冲宽度的占空比来改变LED的亮度。
为了产生PWM信号，我们可以选择一个微控制器或者专用的PWM控制芯片，如NE555、在本设计中，我们选择使用NE555来产生PWM信号。
基本的NE555电路配置如下：-电源引脚：VCC接电源正极，GND接电源负极。
-触发引脚(TRIG)：接一个输入信号电阻R1，从而将NE555初始设为稳定状态。
-控制引脚(CONT)：接一个变阻器RV1，用于调节脉冲宽度。
-输出引脚(OUT)：接一个输出电阻R2和一个二极管D1，然后将LED灯并联连接。
该电路中，可通过调节变阻器的阻值来改变输出脉冲的宽度，从而控制LED灯的亮度，实现调光效果。
3.保护功能部分为了保护电路，在电路的输入端和输出端分别添加保护元件。
-输入端：我们可以使用快恢复二极管，用于防止过电流和反向电压。
-输出端：我们可以使用限流电阻，用于限制输出电流，避免LED灯过载烧坏。
4.控制部分为了方便用户对灯光亮度的控制，可以在电路中添加一个旋钮或按钮控制器。
当用户旋转旋钮或按下按钮时，控制器将产生一个控制信号，该信号作为输入连接到PWM信号控制引脚或者电源控制芯片。
三、总结以上是一个基于直流供电的调光台灯电路设计方案。
通过合理选择和配置电源、光源控制、保护和控制部分的元件，我们可以实现台灯的调光功能，并提供适合不同需求的灯光亮度。
项目五 调光台灯制作
节能环保：随着能源危机和环保意识的提高调光台灯将更加注重节能环保采用更加先进的节能技 术降低能源消耗。
个性化定制：随着消费者需求的多样化调光台灯将更加注重个性化定制满足不同消费者的需求和 口味。
THNK YOU
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
调光台灯的制作材料
灯座
材质：通常为塑料或金属具有良好的绝缘性能和稳定性
形状：根据设计需求而定常见的有圆形、方形和长方形等
固定方式：通过螺丝或卡扣等方式将灯座固定在台灯底座上
接线口：灯座上通常会有一个或多个接线口用于连接灯头和电源线
灯罩
材质：布料、塑 料、玻璃等
颜色：白色、灰 色、黑色等
常见故障及排除方法
调光失灵：检查 电路连接是否正 常开关是否损坏
灯泡不亮：检查 灯泡是否损坏电 路是否接触良好
台灯闪烁：检查 电压是否稳定灯 泡是否老化
灯罩松动：拧紧 灯罩固定螺丝确 保灯罩与灯座紧 密贴合
调光台灯的应用场景和发展趋势
应用场景
家庭照明 办公室照明 艺术创作照明 夜间阅读照明
发展趋势
调光台灯制作
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 单击添加目录项标题 2 调光台灯的简介 3 调光台灯的制作材料 4 调光台灯的制作步骤 5 调光台灯的维护与保养 6 调光台灯的应用场景和发展趋势单击此处添加章节标题 Nhomakorabea光台灯的简介
调光台灯的定义
调光台灯是一种可以通过调节灯光亮度来满足不同使用需求的台灯 调光台灯通常采用LED灯珠作为光源具有节能、环保、长寿命等特点 调光台灯可以通过手动或自动调节灯光亮度以适应不同的使用场景和需求 调光台灯的调节方式有多种可以通过旋钮、触摸控制、语音控制等方式实现
调光台灯电路原理
调光台灯电路原理调光台灯电路原理是一种能够通过改变电流大小来控制台灯亮度的电路。
调光台灯通常采用三种不同的调光方式，包括脉宽调制（PWM）、电流调整和电压调整。
以下将对这三种调光方式进行详细介绍。
脉宽调制（PWM）是一种通过改变电流通断时间的方式来实现调光的方法。
基本原理是利用开关器件（如MOSFET）将高频的脉冲信号施加在台灯LED灯珠上，通过调整脉冲的占空比来改变LED灯的亮度。
脉冲信号的高电平时间比例（占空比）越大，LED灯发光的时间越长，亮度越高。
相反，脉冲信号的占空比越小，LED灯发光的时间越短，亮度越低。
脉宽调制方式的优点是调光范围广，亮度调节精细，但同时需要高频开关器件的支持，增加了电路复杂性。
另一种调光方式是电流调整，电流调整调光方式是通过改变通向LED灯的电流大小来控制亮度。
在电流调整电路中，通常会使用恒流源电路来将输出电流控制在一个恒定的范围内。
通过改变电流源电路的工作状态或电流源电阻的大小，可以改变LED灯的通电电流，从而实现对亮度的调节。
电流调整方式的优点是亮度调节稳定，简化了电路结构，但其调光范围较窄，亮度调节的不连续性较大。
最后一种调光方式是电压调整方式。
电压调整通过改变通向LED灯的电压大小来控制亮度。
通常使用可变电阻器来改变电源电压，通过改变电源电压大小，控制LED灯的通电电压，从而实现对亮度的调节。
电压调整方式的优点是简单易实现、调光范围宽，但其调光精度较低，对于灯光的调节精度要求不高的情况，电压调整方式是一种经济实用的方法。
在实际应用中，调光台灯通常采用PWM调光方式，因为其能够实现较大范围的亮度调节，同时精度较高。
另外，为了保证台灯调光的稳定性和可靠性，通常还会使用一个反馈电路来控制LED电流和亮度。
反馈电路使用LED电流与参考电流进行比较，并根据比较结果对PWM信号进行调整，以实现LED灯的恒流输出，确保亮度的恒定性。
综上所述，调光台灯电路原理的核心在于改变电流大小来控制亮度。
调光台灯电路原理
调光台灯电路原理
调光台灯电路的工作原理是利用调光器调整电流或电压大小，从而改变光源的亮度。
调光器主要有两种类型：阻值调光器和脉宽调光器。
1. 阻值调光器：通过改变灯泡电路中的电阻值来控制电流的大小，从而改变亮度。
阻值调光器通常由一个可变电阻和一个固定电阻组成。
调整可变电阻的阻值可以改变电路总电阻，进而改变电流大小。
因为光源亮度与电流强度成正比，所以通过调整电流大小可以实现亮度的调节。
2. 脉宽调光器：通过改变电源供电的脉冲宽度来控制光源的亮度。
脉宽调光器通过一个脉冲调制器（PWM调制器）生成一系列脉冲信号，脉冲的高低电平代表脉冲的宽度。
这些高低电平的时间比例可以通过改变调光器的输出电压来调整。
当脉冲宽度较大时，光源会以高亮度工作；当脉冲宽度减小时，光源亮度降低。
无论是阻值调光器还是脉宽调光器，它们都需要一个电源提供电压或电流来驱动光源。
通过改变电路中的元件，如电阻或脉宽，来调整电流或电压大小，从而控制灯泡的亮度。
调光台灯的电路
调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。
市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。
该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。
调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。
其中单向可控硅使用MCR100-6，二极管使用1N4007。
灯泡应选择60W以下的白炽灯。
第一个图所示的电路性能更好一些，可以控制更大功率的电器。
调光台灯电路图一：调光台灯的典型电路如附图所示。
主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。
UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。
调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。
另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。
它们的工频阻抗很小，不会影响灯光的亮度。
调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。
2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。
五、主要技术指标：电源电压：5V。
输出脉宽：40ms。
输出触发脉冲导通角：41°"159°。
调光周期（从最亮到最亮）：4.2s。
电源电流：1.5"2.5mA。
输出端灌入电流：≤25mA。
输出触发脉冲幅度：Vss-3V。
渐暗脉冲：83±3。
调光台灯的工作原理
调光台灯的工作原理
调光台灯的工作原理是基于LED灯的调光技术。
LED灯的亮度可以通过改变施加在灯上的电流来控制。
调光台灯内部通常包含一个调光电路，该电路可以根据用户的需要，调节电流的大小，从而改变LED灯的亮度。
调光电路通常由电位器、电感、电容器和晶体管等组成。
当用户通过调节调光开关或旋钮时，电位器的阻值发生变化，这会改变电路中的电流大小。
电感和电容器起到滤波的作用，使电流平稳流过LED灯，避免电流的脉动产生闪烁现象。
晶体管则被用来调节电流的大小并控制LED灯的亮度。
当电流增大时，LED灯会发出更亮的光。
当电流减小时，LED灯会变暗。
通过调节调光开关或旋钮上的位置，用户可以根据需要选择适合的亮度。
一些高级调光台灯还可以提供不同色温的光源，用户可以根据自己的需求选择冷暖色光。
除了用户手动调节外，一些调光台灯还配有智能感应器件。
这些感应器可以感知周围环境的亮度，并自动调节台灯的亮度，以使使用者始终处于舒适的光照环境中。
总之，调光台灯的工作原理是基于LED灯的调光技术，通过电流的调节来控制LED灯的亮度，以满足不同使用者对光照的需求。
调光台灯电路原理
调光台灯电路原理
1.电源供电部分：
2.调光电路部分：
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。
一种常见
的调光电路是通过PWM（脉宽调制）技术实现的。
PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。
PWM调光电路主要由以下几个部分组成：比较器、内部振荡器、PWM
信号发生器和功率放大器。
-比较器：比较器用于将输入的参考电压与反馈电压进行比较，并输
出PWM调光信号。
-内部振荡器：内部振荡器产生一个基准频率信号，用于生成PWM调
光信号。
-PWM信号发生器：PWM信号发生器根据输入的参考电压和反馈电压，
以及振荡器的基准频率信号生成PWM调光信号。
-功率放大器：功率放大器用于放大PWM调光信号，驱动照明部分的
灯光。
3.照明部分：
照明部分一般由灯泡、LED灯等照明器件组成，用于产生光线。
调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。
此外，为了保证调光台灯的安全性和稳定性，还需要加入过载保护、
过压保护、过流保护等电路，以防止电路损坏或发生意外。
总结起来，调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成，实现对灯光亮度的调节。
调光电路通过PWM技术改变电压或电流来改变灯光亮度，保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。
台灯调光实验报告
一、实验目的本次实验旨在通过实际操作，掌握台灯调光电路的设计与制作方法，了解调光原理，学习如何通过电路调整台灯的亮度，提高实验操作技能，并培养创新设计能力。
二、实验原理调光台灯是通过改变通过LED灯珠的电流来调整亮度的。
常见的调光方法有PWM（脉冲宽度调制）调光和电阻分压调光。
PWM调光通过控制LED灯珠的导通时间来调整亮度，电阻分压调光则通过改变通过LED灯珠的电阻值来调整亮度。
三、实验器材1. LED灯珠2. 电阻3. 电阻箱4. 万用表5. 电池6. 电线7. 电路板8. 焊锡9. 焊锡工具四、实验步骤1. 电路设计：根据实验原理，设计一个简单的PWM调光电路。
电路包括电源、PWM 控制器、LED灯珠和电流控制电路。
2. 元器件准备：准备所需的元器件，包括LED灯珠、电阻、电阻箱、万用表、电池、电线、电路板和焊锡。
3. 电路搭建：按照电路图搭建PWM调光电路。
首先焊接电源和PWM控制器，然后焊接LED灯珠和电流控制电路。
4. 电路调试：使用万用表检测电路的电压和电流，确保电路工作正常。
5. 亮度调整：通过调整PWM控制器输出信号的占空比来调整LED灯珠的亮度。
6. 实验记录：记录实验过程中观察到的现象和数据。
五、实验结果与分析1. 亮度调整效果：通过调整PWM控制器输出信号的占空比，可以有效地调整LED灯珠的亮度。
占空比越大，亮度越高；占空比越小，亮度越低。
2. 电路稳定性：实验过程中，电路工作稳定，没有出现异常现象。
3. 实验误差：实验过程中，由于元器件的精度和焊接质量等因素的影响，存在一定的误差。
六、实验总结1. 掌握PWM调光原理：通过本次实验，掌握了PWM调光原理，了解了如何通过电路调整LED灯珠的亮度。
2. 提高实验操作技能：在实验过程中，提高了电路搭建、调试和故障排除的技能。
3. 培养创新设计能力：在实验过程中，尝试设计了不同的PWM调光电路，培养了创新设计能力。
七、实验展望1. 优化电路设计：在今后的实验中，可以尝试优化PWM调光电路的设计，提高电路的稳定性和效率。
调光台灯电路原理图工作原理？
调光台灯电路原理图⼯作原理？
调光台灯分为⽩炽灯泡调光台灯和LED调光台灯，前者⼀般采⽤可控硅来调光，后者⼤都采⽤PWM调光。
下⾯我们分别介绍⼀下这两种调光电路的⼯作原理。
▲⽩炽灯泡调光电路原理图。
上图是⼀个采⽤⽩炽灯泡的台灯常⽤的调光电路。
E为⽩炽灯泡。
RP为调光电位器，其与电容C2及单向可控硅VT⼀起构成⼀个简单的可控硅调光电路。
由于采⽤的是单向可控硅调光，故电路中加⼊四个⼆极管组成整流桥，以便能让⽩炽灯泡正常⼯作。
电感L和C1⽤来滤除调光电路的⼲扰。
调光时，只要调节电位器RP的阻值，即可改变电容C2的充放电速率，这样可控硅的导通⾓跟着发⽣变化，从⽽使⽩炽灯泡两端的电压也发⽣变化，这样也就改变了灯泡的亮度。
▲ LED调光电路原理图。
对于LED台灯，⼤都采⽤PWM专⽤IC来调光。
这⾥为了便于理解PWM的调光原理，选⽤⼤家熟悉的555电路构成的PWM发⽣器来介绍这种调光电路的原理。
图中555时基电路接成⼀个PWM发⽣器，其输出为脉冲宽度可调的矩形波信号，矩形波的频率主要由R1和C1决定。
电位器P1⽤来调节输出矩形波的脉冲宽度。
当555的输出端③脚输出不同脉冲宽度的矩形波时，LED灯珠两端电压的平均值就会发⽣变化，这样即可改变LED灯珠的亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 1）首先确定T2：门极G与T1之间的距离较近，其正、反 ）首先确定 向电阻都很小，用万用表“R×1”挡测量G～T1间的电阻 仅几十欧，而G～Ｔ2、Ｔ1～Ｔ2之间的反向电阻均为无穷 大。那么，当测出某脚和其他两脚都不通，就能确定该脚 为T2极。有散热板的双向晶闸管T2极往往与散热板相通。 • 2）区分 与T1极：确定Ｔ2后，剩下两脚中一脚为T1极， ）区分G与 另一脚为G极。用黑表笔接T1极，红表笔接T2极，把T2与 G极瞬时短接一下（给G加上负触发信号），电阻值如为 10Ω左右，证明管子已导通，导通方向为T1～T2，上述假 设正确。如万用表没有指示，电阻值仍为无穷大，说明管 子没有导通，假设错误，可改变两极连接表笔再测；如果 把红表笔接Ｔ1极，黑表笔接T2极，然后将T2与G极瞬时短 接一下（给G加上正触发信号），电阻值如为10Ω左右， 管子为导通，导通方向为T2～T1。
任务3 认识单结晶体管
一、认识单结晶体管
单结晶体管的实物图
单结晶体管的结构 图 形 符 号
单结晶体管的外形
二、单结晶体管触发电路
• 1、单结晶体管的基本特性 、 A、B1间的电压为： RB1 UA = U BB = ηU BB RB1 + RB 2 式中，η称为分压比，其值一般 在0.3～0.9之间。 单结晶体管等 效电路 单结晶体管的导通条件是： 单结晶体管的导通条件是： UE﹥η UBB + UD (UD为PN结的正向压降) 结论： 结论：只要改变UE的大小，就可以控制单结晶体管的导通 与截至。从而获得从RB1输出的脉冲电压。
图7-11 =0°时的输出电压波形 °
图7-12 =30°时的输出电压波形 °
α + θ = π ，改变触发延迟角 的大小，即改变触发脉冲 α
在每周期内触发的时刻，负载电压的波形不同。 单相半波可控整流电路参数计算公式见表7-3
电路参数 输出电压平均值 负载电流平均值 通过晶闸管的平均电流 晶闸管承受的最大电压
学习要点：
• 1．晶闸管是一种电力半导体器件，是一种可控的 电子开关。主要应用在可控整流、交流调压、大 功率变频控制、逆变控制和无触点开关等方面。 • 2．单向晶闸管只有在阳极和阴极间加正向电压， 同时在门极和阴极间加正向触发电压时，它才会 导通。晶闸管一旦导通后，门极便失去控制作用 ，要使导通的晶闸管关断，必须将阳极电压降低 ，使通过阳极的电流减小到低于维持电流IH，或 者改变阳极电压的极性。 • 3. 晶闸管的电极识别和质量好坏可以通过万用表 的电阻挡进行简易的检测。
元器件选择
• 表7-1 调光台灯电路元件明细表
序号 1 2 3 分类 VD1～VD4 VU VT R1、R3 R2 4 5 6 7 8 R4 HL C RP 其他 名 称 整流二极管 单结晶体管 晶闸管 电阻器 电阻器 电阻器 灯泡 电容器 带开关电位 器 型号规格 IN4007 BT33 3CT151 100 470 1k 220V、25W 0.1µF 100k 实验板（万能板）、导线 数量 4 1 1 2 1 1 1 1 1
5、晶闸管的型号及简易检测 、 • （1） 型号 ） 3CT系列和KP系列型号组成部分的含义：
举例：3CT－5/500表示额定电流为5A、额定电压为500V的普通型单向 晶闸管。
• （2）单向晶闸管简易检测 ） • 1）极性的判断 将万用表置于“R×1k”或“R×100”挡 ） ，如果测得其中两个电极的正向电阻较小，而交换表笔后 测得反向电阻很大，那么以阻值较小的一次为准，黑表笔 所接的就是门极G，而红表笔所接的就是阴极K，剩下的 电极便是阳极。 • 2）质量的判断 将万用表置于“R×10”挡，黑表笔接阳 ） 极，红表笔接阴极，指针应接近∞，如图7-7所示。当合上 S时，表针应指很小的阻值，约为60～200Ω，表明单向 晶闸管能触发导通；断开S，表针回不到∞，表明晶闸管 是正常的（有些晶闸管因为维持电流较大，万用表的电流 不足以维持它导通，当S断开后，表 图7-7 针会回到∞，也是正常的）。如果在 S未合上时，阻值很小，或者在S合上 时表针也不动，表明晶闸管质量太差 或已击穿、断极。
• 2、单结晶体管触发电路 、 工作原理： 工作原理： 电源接通后，通过可调电阻RP和电阻 R3给电容C充电，当电容充电电压UE上升 到大于ηUBB + UD时，单结晶体管导通， C迅速放电，在R2上形成一个很窄的正脉 冲。此 图7-21 单结晶体管触发电路时电 容C两端的电压几乎为零。第一个周期过 后，由于UCC继续通过RP和R3给电容C充 电， 这样连续不断重复上述过程，从而 获得晶闸管所需要的触发脉冲电压。
3、单向晶闸管的导通和关断的规律 单向晶闸管的工作 特点： 特点：
1）单向晶闸管的导通条件 ） 是阳极与阴极间加正向电 压，同时在门极与阴极间 也加上正向电压。 也加上正向电压。 2）晶闸管一旦导通后，门 ）晶闸管一旦导通后， 极即失去控制作用。 极即失去控制作用。要使 导通后的晶闸管关断， 导通后的晶闸管关断，可 将阳极电压降低到一定程 度或改变阳极电压的极性。 度或改变阳极电压的极性。 3）晶闸管具有以弱电控制 ） 强电的作用， 强电的作用，即利用弱电 信号（即触发信号） 信号（即触发信号）对门 极的控制作用， 极的控制作用，就可使晶 闸管导通去控制强电系统。 闸管导通去控制强电系统。
图7-15
° α =0°时的输出电压波形
图7-16 α =30°时的输出电压波形 °
• 单相桥式可控整流电路参数计算公式
电路参数 输出电压平均值 负载电流平均值 通过晶闸管的平均电流 晶闸管承受的最大电压
U L = 0.9U 2
计算公式
1 + cosα 2
L L
I
L
=
U R
IT = I L
U
RM
=
分析单相半波可控整流电路工作原理 • 1）u2为正半周时，晶闸管VT承受正向电压，如果此时没 有加触发电压，则晶闸管处于正向阻断状态，负载电压 uL=0。 • 2）当 ωt= 时，门极加有触发电压ug，晶闸管具备了导通 条件，由于晶闸管正向压降很小，电源电压几乎全部加到 负载上，uL≈ u2。 • 3）在 ＜ωt＜л期间，尽管ug在晶闸管导通后即已消失， 但是晶闸管仍然保持导通，因此，在这期间，负载电压uL 依然和次级电压u2保持基本相等。 • 4）当ωt=л时，u2=0，晶闸管自行关断，uL=0。 • 5）当л＜ωt＜2л时，u2进入负半周后，晶闸管承受反压 ，呈反向阻断状态，负载电压uL=0。 在u2的第二个周期里，电路将重复第一周期的变化。如此不 断重复，负载RL上就得到单向脉动电压。如图7-10C所示
二、双向晶闸管
1、结构和符号 、 它是N-P-N-P-N五层三端半 导体器件，也有三个电极，但 它没有阴、阳极之分，而统称 为主电极T1和T2，另一个电极 G也称为门极。 2、工作特点 、 它的主电极T1和T2无论加正向电压还是反向电压，其门极 G的触发信号无论是正向还是反向，它都能被“触发”导 通。 3、双向晶闸管的电极识别及质量判别 、
4. 单向晶闸管的主要参数 • （1）断态重复峰值电压 DRM ：结温为额定值时，门极 ）断态重复峰值电压U 断开，允许重复加在晶闸管A、K间的正向峰值电压。 • （2）反向重复峰值电压 RRM 结温为额定值时，门极断 ）反向重复峰值电压U 开，允许重复加在晶闸管A、K间的反向峰值电压。 • （3）通态平均电流 T(AV) ：在规定的环境温度和散热条 ）通态平均电流I 件下，结温为额定值，允许通过的工频正弦半波电流的平 均值。 • （4）通态平均电压 T(AV) ：结温稳定，通过正弦半波额 ）通态平均电压U 定的平均电流，晶闸管导通时，阳极A和阴极K间的电压 平均值，习惯上称为导通时的管压降，一般为1V左右。 • （5）维持电流 H ：在规定环境温度下，门极断开时， ）维持电流I 维持晶闸管继续导通所必需的最小电流。
任务1 检测晶闸管
一 、认识晶闸管
常用的晶闸管有单向和双向两大类 1、单向晶闸管基本结构与图形符号： 、单向晶闸管基本结构与图形符号： 文字符号“VT”，
属于四层三端半导体器件： 属于四层三端半导体器件： 阳极A、阴极K、门极G， 阳极 、阴极 、门极 ，
2、连电路，观察单向晶闸管的工作特性 、连电路，
2U
2
学习要点：
• 1．在单相半波可控整流电路中，负载RL上得到 的脉动直流电压的平均值为UL=0.45U2 ， • 流过负载和晶闸管的直流电流相等，即IL=IT,晶闸 管承受的最大反压URM = U2 。 • 2．在单相桥式可控整流电路中，输出电压比半 波可控整流电路增加一倍，即UL=0.9U2 ，其它 ，IL=IT,晶闸管承受的最大反压URM = U2 不变。 • 3．与二极管整流电路的区别是：晶闸管整流电路 输出的直流电压是可控的，触发延迟角 越大，输 出电压越小。 的变化范围称为移相范围，单相半 波可控整流电路和单相桥式可控整流电路的移相 范围都是0°～180°。
I
计算公式
U RM =
UL = 0.45 2 U
2U 2
1+ cosα 2
IT =IL
L
=
U R
L L
二、单相桥式可控整流电路
• 1、认识单相桥式可控整流电路 、
a）变压器二次 侧电压
b）触发 脉冲
c）输出 波形
图7-13 单相桥式可控整流电路
图7-14 工作波形图
• 2．工作原理 ． • （1）u2为正半周时，二极管VD1、VD4承受正向电压， VD2、VD3承受正向电压，如果未加触发电压，则晶闸管 处于正向阻断状态，uL=0。 • （2）当ωt= 时，加有触发电压ug，晶闸管VT导通，电路 中的电流方向如图实线所示。uL和u2基本相等。 • （3）在 ＜ωt＜л期间，尽管ug在晶闸管导通后已消失， 3 ωt л u 但是晶闸管仍然保持导通。因此，在这期间，uL依然和u2 保持基本相等。极性为上正下负，iVD1=iVD４=iL。 • 4）当л＜ωt＜2л时，u2进入负半周后，二极管VD2～VD3 承受正向电压，VD1、VD4承受反向电压，只要触发脉冲 ug到来，晶闸管VT 就导通，电流方向如图中虚线所示。 uL≈u2，方向仍为上正下负， iVD2=iVD３=iL。 在u2的第二个周期里，电路将重复第一周期的变化。如此不 断重复，负载RL上就得到单向脉动电压。如图7-14所示。
