OpenGL课程设计-三维球体的实现

合集下载

OpenGL中创建一个球体动画,使球体在窗口内做自由落体运动.

OpenGL中创建一个球体动画,使球体在窗口内做自由落体运动.

计算机图形学实验报告1、实验目的和要求利用第七章所学的知识，试在OpenGL中创建一个球体动画，使球体在窗口内做自由落体运动，并在撞击地面后能够反弹回来。

并用相应的代码表示出来。

2、实验内容利用glutSolidSphere函数等其它函数，在OpenGL中创建一个球体动画，使球体在窗口内做自由落体运动，并在撞击地面后能够反弹回来3、实验步骤1）相关算法及原理描述我们所使用的glut实用工具中，正好就有一个绘制球体的现成函数: glutSolidSphere，这个函数在“原点”绘制出一个球体。

由于坐标是可以通过glTranslate*和glRotate*两个函数进行随意变换的，所以我们就可以在任意位置绘制球体了。

2）运行结果如下图，程序调试成功，并且能正常显示4、实验总结通过本次试验，进一步认识，感觉OpenGL的功能很强大，各种各样的物理模拟实验他都不在话下！！不得不说，这软件很好很强大!!由于自己不太擅长编程, 所以有些功能还不能完全实现，但我会尽自己最大努力来克服自己的编程不足之处，多加练习。

5、附录带注释的源程序#include "glut.h"#include<stdlib.h>#include<stdio.h>#include<time.h>#include<math.h>#define PI 3.1415926double move=20.0;int i=0;int down=1;int count=1;double timeSpan=0; // 下降到底所需时间double movey=0.0;double duration=0.0; //持续时间double length=0.0;clock_t start,end;void init(void){GLfloat mat_specular[]={220.220,220.0,220.0,220.0};GLfloat mat_shininess[]={100.0};GLfloat light_position[]={0.0, 0.0, 0.0, -2.0}; //r-l u-d f-bGLfloat ambientLight[] = { 0.2f, 0.2f, 0.2f, 1.0f };GLfloat diffuseLight[] = { 0.6f, 0.6f, 0.6f, 1.0f };GLfloat specular[] = { 1.0f, 1.0f, 1.0f, 1.0f};glClearColor(0.2,0.2,1.5,2.0); //bgc glColor3ub(100, 100, 215);glShadeModel(GL_SMOOTH);glMaterialfv(GL_FRONT,GL_SPECULAR,mat_specular);glMaterialfv(GL_FRONT,GL_SHININESS,mat_shininess);glLightfv(GL_LIGHT0,GL_AMBIENT,ambientLight);glLightfv(GL_LIGHT0,GL_DIFFUSE,diffuseLight);glLightfv(GL_LIGHT0,GL_SPECULAR,specular);glLightfv(GL_LIGHT0,GL_POSITION,light_position);glEnable(GL_LIGHTING);glEnable(GL_LIGHT0); glEnable(GL_DEPTH_TEST);void reshape(int w,int h){ glViewport(0,0,(GLsizei)w,(GLsizei)h); glMatrixMode(GL_PROJECTION);glLoadIdentity();if(w<=h)glOrtho(-12,12,-12*(GLfloat)(h)/(GLfloat)(w),12*(GLfloat)(h)/(GLfloat)(w), -1.0,1.0); }elseglOrtho(-12*(GLfloat)(w)/(GLfloat)(h),12*(GLfloat)(w)/(GLfloat)(h),-12,12,-1.0,1.0) JglMatrixMode(GL_MODELVIEW); glLoadIdentity();}void initDisplay(void){down=1; //向下运动glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);glLoadIdentity();glTranslatef(0.0,20.0,0.0);glutSolidSphere(0.4,40,50); glutSwapBuffers();}void display(void){ glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT); glLoadIdentity();glTranslatef(0,move,0.0); glutSolidSphere(0.4,40,50);glutSwapBuffers();}void MoveSphereUp(){end=clock();duration = (double)(end - start-16.0) /CLOCKS_PER_SEC;length=5*(timeSpan-duration)*(timeSpan-duration); move=20-length;if(move>19.932) {move=20;down=1;printf("%i",down);start=clock();}display();glLoadIdentity();}void MoveSphereDown(){if(count==1){start=clock();count=0;}end=clock();duration = (double)(end - start) /CLOCKS_PER_SEC;length=5*duration*duration;move=20-length;if(move<-20) {timeSpan=duration; //记下下降所经历的时间move=-20;start=clock();down=0; //向上运动}display();glLoadIdentity();}void TimerFunc2(int value){if(i==0){ //leftGLfloat light_position[]={2.0,0.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==1){ //left-upGLfloat light_position[]={2.0,2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==2){ //upGLfloat light_position[]={0.0,2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==3){ //up-rightGLfloat light_position[]={-2.0,2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==4){ //rightGLfloat light_position[]={-2.0,0.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==5){ //right-downGLfloat light_position[]={-2.0,-2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==6){ //downGLfloat light_position[]={0.0,-2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}if(i==7){ //down-leftGLfloat light_position[]={2.0,-2.0,0.0,0.0}; //r-l u-d f-bglLightfv(GL_LIGHT0,GL_POSITION,light_position);}i=(++i)%8; //控制小球旋转的glutTimerFunc(60,TimerFunc2,1);}void TimerFunc1(int value){if(down==1){MoveSphereDown();}if(down==0){MoveSphereUp();}glutTimerFunc(10,TimerFunc1,0);}int main(int argc,char **argv){glutInit(&argc,argv); glutInitDisplayMode(GLUT_DOUBLE|GLUT_RGB);glutInitWindowSize(400,740); glutInitWindowPosition(300,20);glutCreateWindow(argv[0]);init();glutDisplayFunc(initDisplay);glutReshapeFunc(reshape);glutTimerFunc(1400,TimerFunc1,0); //毫秒glutTimerFunc(400,TimerFunc2,1); // 毫秒glutMainLoop();return 0;}。

三维空间球体美术教案设计

三维空间球体美术教案设计

三维空间球体美术教案设计一、教学内容本次三维空间球体美术教案设计的主要内容为：教授学生如何在三维空间中绘制出球体。

包括球体的基本构造、轮廓线的绘制、阴影的表现以及颜色的运用等方面。

二、教学对象本次教学对象为初学者，适合从事美术创作的学生和从事相关专业的职业人员，对于进一步学习三维空间的其他知识和应用，具有较大的启示作用。

三、教学目标1.了解三维空间中球体的基本构造，能够准确判断球体的大小、位置和比例。

2.掌握球体轮廓线的绘制技巧，能够用准确的线条表现出球体的形态。

3.掌握阴影的表现方法，能够将球体立体感和光影感表现出来。

4.掌握颜色运用的规律，能够将色彩与球体的形态结合，营造出不同的效果。

四、教学重点1.球体的基本构造和比例2.球体轮廓线的绘制技巧3.阴影的表现方法4.颜色运用的规律五、教学难点1.如何在三维空间中准确地表现球体的比例和构造。

2.如何将色彩与球体的形态结合，达到最佳的艺术效果。

六、教学准备1.教学用品：铅笔、炭笔、橡皮、铅笔刀、红、黄、蓝、白、黑等颜料。

2.教学设备：黑板、项目投影仪、电脑。

3.教学环境：教室或绘画室。

七、教学步骤1.介绍三维空间球体的基本构造和比例，通过投影仪展示球体的图像，引导学生从不同角度观察三维空间球体。

2.通过实战演习，教授学生如何用铅笔和纸绘制球体的轮廓线。

重点讲解球体阴影的表现方法，让学生能够掌握球体的立体感和光影感的表现。

3.通过演习和配色练习，讲解颜色运用规律并实际操作，着重讲解球体在不同光照条件下的色彩变化以及如何调配颜料和色调来营造出不同的效果。

4.结合实际情境，让学生进行创意创作，通过教师的点拨和指导，鼓励学生将所掌握的知识应用到实践中去。

八、教学评估1.课堂互动评价：通过学生自由探讨和小组讨论等方式，评估学生对于本课程所掌握的知识的领会和理解。

2.演练表现评估：通过练习和演练的方式，检验学生的实际应用能力和创造力。

九、教学延伸1.讲解球体的相关知识和应用，如球体的切面分析等。

使用opengl程序实现星球环绕

使用opengl程序实现星球环绕

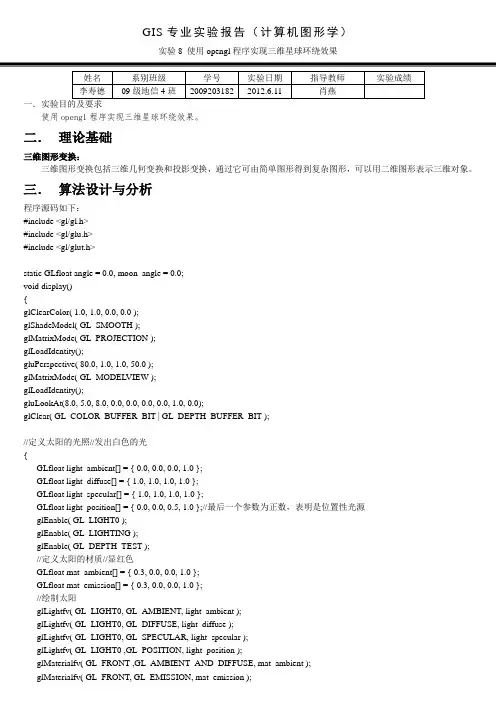

GIS专业实验报告（计算机图形学）实验8 使用opengl程序实现三维星球环绕效果一．实验目的及要求使用opengl程序实现三维星球环绕效果。

二．理论基础三维图形变换：三维图形变换包括三维几何变换和投影变换，通过它可由简单图形得到复杂图形，可以用二维图形表示三维对象。

三．算法设计与分析程序源码如下：#include <gl/gl.h>#include <gl/glu.h>#include <gl/glut.h>static GLfloat angle = 0.0, moon_angle = 0.0;void display(){glClearColor( 1.0, 1.0, 0.0, 0.0 );glShadeModel( GL_SMOOTH );glMatrixMode( GL_PROJECTION );glLoadIdentity();gluPerspective( 80.0, 1.0, 1.0, 50.0 );glMatrixMode( GL_MODELVIEW );glLoadIdentity();gluLookAt(8.0, 5.0, 8.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT );//定义太阳的光照//发出白色的光{GLfloat light_ambient[] = { 0.0, 0.0, 0.0, 1.0 };GLfloat light_diffuse[] = { 1.0, 1.0, 1.0, 1.0 };GLfloat light_specular[] = { 1.0, 1.0, 1.0, 1.0 };GLfloat light_position[] = { 0.0, 0.0, 0.5, 1.0 };//最后一个参数为正数，表明是位置性光源glEnable( GL_LIGHT0 );glEnable( GL_LIGHTING );glEnable( GL_DEPTH_TEST );//定义太阳的材质//显红色GLfloat mat_ambient[] = { 0.3, 0.0, 0.0, 1.0 };GLfloat mat_emission[] = { 0.3, 0.0, 0.0, 1.0 };//绘制太阳glLightfv( GL_LIGHT0, GL_AMBIENT, light_ambient );glLightfv( GL_LIGHT0, GL_DIFFUSE, light_diffuse );glLightfv( GL_LIGHT0, GL_SPECULAR, light_specular );glLightfv( GL_LIGHT0 ,GL_POSITION, light_position );glMaterialfv( GL_FRONT ,GL_AMBIENT_AND_DIFFUSE, mat_ambient );glMaterialfv( GL_FRONT, GL_EMISSION, mat_emission );GLfloat ambient[] = { 0.2, 0.2, 0.2, 1.0 };glLightModelfv( GL_AMBIENT, ambient );glutSolidSphere( 2.0, 40, 40 );}//定制地球不发光，有材质{GLfloat mat_ambient[] = { 0.0, 0.0, 0.5, 1.0 };GLfloat mat_specular[] = { 0.0, 0.0, 1.0, 1.0 };GLfloat mat_shiness[] = { 30.0 };GLfloat mat_emission[] = { 0.0, 0.0, 0.1, 1.0 };glMaterialfv( GL_FRONT, GL_AMBIENT_AND_DIFFUSE, mat_ambient );glMaterialfv( GL_FRONT, GL_SPECULAR, mat_specular );glMaterialfv( GL_FRONT, GL_EMISSION, mat_emission );glMaterialfv( GL_FRONT, GL_SHININESS, mat_shiness );glRotatef( angle, 0.0, 1.0, 0.0 );glTranslatef( 6.0, 0.0, 0.0 );glutSolidSphere( 0.5, 40, 40 );}//定制月球{GLfloat mat_ambient[] = { 0.2, 0.2, 0.2, 1.0 };GLfloat mat_specular[] = { 0.8, 0.8, 0.80, 1.0 };GLfloat mat_shiness[] = { 30.0 };GLfloat mat_emission[] = { 0.3, 0.3, 0.3, 1.0 };glMaterialfv( GL_FRONT, GL_AMBIENT_AND_DIFFUSE, mat_ambient );glMaterialfv( GL_FRONT, GL_SPECULAR, mat_specular );glMaterialfv( GL_FRONT, GL_EMISSION, mat_emission );glMaterialfv( GL_FRONT, GL_SHININESS, mat_shiness );glRotatef( moon_angle, 0.0, angle, 1.0 );glTranslatef( 1.0, 0.0, 0.0 );glutSolidSphere( 0.3, 30, 30 );}glutSwapBuffers();}void idle(){angle += 0.5;moon_angle += 2.0;if ( angle > 360.0 ){angle = 0.0f;}if ( moon_angle > 360.0 ){moon_angle = 0.0;}glutPostRedisplay();}void menu( int id ){if ( id == 1 ){exit( 0 );}}int main( int argc, char ** argv ){glutInit( &argc, argv );glutInitDisplayMode( GLUT_RGBA | GLUT_DOUBLE ); glutInitWindowPosition( 100, 100 );glutInitWindowSize(800, 450 );glutCreateWindow("模拟星球");glutDisplayFunc( display );glutIdleFunc( idle );glutCreateMenu( menu );glutAddMenuEntry( "Out", 1 );glutAttachMenu( GLUT_RIGHT_BUTTON );glutMainLoop();}四．程序调试及运行结果的自我分析与自我评价运行结果见下图1。

基于OpenGL的三维动画效果设计与实现

基于OpenGL的三维动画效果设计与实现

基于OpenGL的三维动画效果设计与实现OpenGL是一种跨平台的图形库，广泛应用于计算机图形学、游戏开发和虚拟现实等领域。

在OpenGL的基础上，可以实现各种精美的三维动画效果，如逼真的光影效果、自然的物理模拟和华丽的特效等。

本文将介绍如何基于OpenGL实现三维动画效果。

一、OpenGL简介OpenGL（Open Graphics Library）是一种跨平台的图形库，可以用于开发高性能的3D图形应用程序。

它提供了一套标准的API，程序员可以使用OpenGL库里的函数来绘制各种图形，包括点、线、三角形等。

OpenGL的主要优点是跨平台，程序可以在不同的操作系统和硬件上运行，并且不需要对程序做太多的修改。

二、OpenGL开发环境在开始OpenGL开发之前，需要配置正确的开发环境。

OpenGL的开发环境包括编程语言、OpenGL库、窗口系统和OpenGL的开发工具等。

编程语言：OpenGL支持多种编程语言，如C/C++、Java、Python等。

其中，C/C++是最常用的开发语言，因为它可以直接调用OpenGL的函数库。

OpenGL库：OpenGL库是开发OpenGL程序时必须的工具，它包含了OpenGL 的所有函数和常量。

窗口系统：OpenGL需要一个可视化的窗口系统，用来显示图形界面。

常用的窗口系统有Windows、Linux和MacOS等。

开发工具：开发OpenGL程序需要使用各种IDE和编辑器，如Visual Studio、CodeBlocks和Eclipse等。

三、实现三维动画效果的基础知识1.三维坐标系OpenGL使用右手坐标系表示三维坐标系，其中x轴向右，y轴向上，z轴向外。

2.矩阵变换OpenGL可以通过矩阵变换来实现图形的移动、旋转、缩放等操作。

常用的变换矩阵包括平移矩阵、旋转矩阵和缩放矩阵。

3.光照模型光照模型是OpenGL中重要的概念之一，它用来计算光源对物体的影响。

其中，主要包括光源的位置、光线的颜色和强度等因素。

OpenGL下三维模型的显示和自由旋转

OpenGL下三维模型的显示和自由旋转

20 世纪 70 年代后期 ,计算机图形工作站的出现推动了基于矢量的 3D 计算机图形学 ( 3D Computer Grap hics) 的迅速发展 . 目前 3D 计算机图形学已经广泛地应用于各个行业和领域 , 如 :3D Max ,Poser 等三维设计软件可以生成复杂的三维模型 . 考虑到软件的通用性 , 本文选 取了图形数据工业标准 — — — DXF 格式的三维模型数据文件作为源文件 , 不仅可以对任意软件 生成的 DXF 格式的三维模型文件进行处理 ,同时还可以处理三维模型和二维模型 . 在三维软件的开发方面 ,目前主要存在 2 种 API : 一个是微软的 Direct 3D ,一个是开放标 准 Open GL . Direct 3D 大量应用于民用产品 ,如游戏领域 ,而 Open GL 作为应用最为广泛的高 性能工业图形标准 ,是开发高质量的二维或三维交互式图形应用程序的首选环境 [ 1 ] . Open GL 提供的应用程序 API 包含了许多现代图形学中的基本功能 , 如 : 图元的绘制 、 颜色指定 、 纹理 映射 、 光照处理 、 双缓存动画和特效等 ; 另外 , 其跨平台的特性也备受用户推崇 ; Open GL 简化 了图形软件的开发过程 ,缩短了产品进入市场的周期 : 因此 ,我们选用 Open GL 作为开发工具 . 在对三维模型的研究中 ,需要对其进行自由旋转 ,以方便从任意角度细致地进行观察 . 本 文提供了一种通过操纵虚拟球实现对模型自由旋转的方法 ,使用户仅通过鼠标的拖动就能从 任何角度观看模型 .
v= b +c , cosβ= c/ v , sinβ= b/ v ;
2 2
1
Rx =
0 0 0
0 β cos sinβ - sinβ cosβ 0 0

opengl用三角形模拟生成球面[优质文档]

opengl用三角形模拟生成球面[优质文档]

在看OpenGL红皮书,看到生成球体这节,讲了很多,总感觉不如自己动手写一些代码来的实在,用OpenGL中三角形模拟球形生成.主要要点,模型视图变换,多边形表面环绕一致性,矩阵堆栈.先贴上代码.虽然是用F#写的,但是处理全是过程式的,很好理解.01 #r "F:\3D\1.0\Binaries\OpenTK\Debug\OpenTK.dll"02 #r "F:\3D\1.0\Binaries\OpenTK\Debug\OpenTK.GLControl.dll"0304open System05open System.Collections.Generic06open System.Windows.Forms07open System.Threading08open System.Drawing09open System.Drawing.Imaging010open OpenTK011open OpenTK.Graphics012open OpenTK.Graphics.OpenGL013014type loopForm() as form=015inherit Form()016let mutable x = 5.f017let mutable y = 5.f018let mutable z = 5.f019let offest = 1.f020let glControl = new OpenTK.GLControl()021let textX= new TextBox()022let textY= new TextBox()023let textZ= new TextBox()024let textLR = new TextBox()025let textUD= new TextBox()026let textInfo = new TextBox()027let labelX= new Label()028let labelY= new Label()029let labelZ= new Label()030let labelLR = new Label()031let labelUD= new Label()032let mutable first = 0033let mutable buffer = 0034let list = 0035let scale = 3.f036do037form.SuspendLayout()038glControl.Location <- new Point(10,40)039glControl.Size <- new Size(400,300)040glControl.BackColor <- Color.Red041glControl.Resize.Add(form.resize)042glControl.Paint.Add(form.paint)043form.MouseWheel.Add(form.MouseDown)044form.ClientSize <- new Size(600,400)045form.Text <- "opengl"046form.StartPosition <- FormStartPosition.Manual0 47form.Location <- new Point(1200,600)048form.Controls.Add(glControl)049form.ResumeLayout(false)050labelX.Location <- new Point(420,40)051labelY.Location <- new Point(420,70)052labelZ.Location <- new Point(420,100)053labelLR.Location <- new Point(420,130)054labelUD.Location <- new Point(420,160)055labelX.Text <- "X:" 056labelY.Text <- "Y:"057labelZ.Text <- "Z:"058labelLR.Text <- "水平:"059labelUD.Text <-"上下:"060textX.Location <- new Point(460,40)061textY.Location <- new Point(460,70)062textZ.Location <- new Point(460,100)063textLR.Location <- new Point(460,130)064textUD.Location <- new Point(460,160)065textInfo.Location <- new Point(420,190)066textInfo.Width <- 140067form.Controls.Add(textX)068form.Controls.Add(textY)069form.Controls.Add(textZ)070form.Controls.Add(textLR)071form.Controls.Add(textUD)072form.Controls.Add(labelX)073form.Controls.Add(labelY)074form.Controls.Add(labelZ)075form.Controls.Add(labelLR)076form.Controls.Add(labelUD)077form.Controls.Add(textInfo)078//#endregion 079override v.OnLoad e =080base.OnLoad e081GL.ClearColor Color.MidnightBlue082Application.Idle.Add(v.AIdle)083v.ShowUI 084textX.TextChanged.Add(form.TextChange)085textY.TextChanged.Add(form.TextChange)086textZ.TextChanged.Add(form.TextChange)087textLR.TextChanged.Add(form.TextChange)088textUD.TextChanged.Add(form.TextChange)089//踢除正反面090//GL.Enable EnableCap.CullFace091//GL.CullFace CullFaceMode.Back092//指定正反面093GL.FrontFace w094//设置材料面填充模式095GL.PolygonMode(MaterialFace.Front,PolygonMode.Fill)096GL.PolygonMode(MaterialFace.Back,PolygonMode.Line) 097//启用数组功能.098GL.EnableClientState(ArrayCap.VertexArray)099//GL.EnableClientState(ArrayCap.ColorArray)0100GL.EnableClientState(ArrayCap.IndexArray)0101//#region ""0102member v.resize (e:EventArgs) =0103GL.Viewport(0,0,glControl.ClientSize.Width,glControl.ClientSize.Height) 0104let aspect = float32 glControl.ClientSize.Width /float32glControl.ClientSize.Height0105let mutable projection =Matrix4.CreatePerspectiveFieldOfView(MathHelper.PiOver4,aspect,0.1f,64.f) 0106GL.MatrixMode MatrixMode.Projection0107GL.LoadMatrix(&projection)0108member v.paint (e:PaintEventArgs) =0109v.Render()0110member v.AIdle (e:EventArgs) =0111while (glControl.IsIdle) do0112v.Render()0113member v.TextChange (e:EventArgs) =0114x <- v.UIValue(textX)0115y <- v.UIValue(textY)0116z <- v.UIValue(textZ)0117member v.MouseDown(e:MouseEventArgs) =0118match v.ActiveControl with0119| :? TextBox as t1 -> 0120let mutable t = v.UIValue(t1)0121t <- t + float32 e.Delta * offest * 0.01f0122t1.Text <- t.ToString()0123| _ -> 0124v.Text <- v.ActiveControl.Text0125let state =float32 e.Delta * offest * 0.01f0126x<- x+state0127y<- y + state0128z <- z + state0129v.ShowUI0130member x.UIValue0131with get (text:TextBox) = 0132let mutable value = 0.f0133if System.Single.TryParse(text.Text,&value) then0 134value <- value0135value0136and set (text:TextBox) (value:float32) = text.Text<- value.ToString() 0137member v.ShowUI =0138textX.Text <- x.ToString()0139textY.Text <- y.ToString()0140textZ.Text <- z.ToString()0141textLR.Text <- v.UIValue(textLR).ToString()0142textUD.Text <- v.UIValue(textUD).ToString()0143member v.Normal (c:Vector3) =0144 c.Normalize() 0145 c * scale0146member v.Subdivide (v1:Vector3,v2:Vector3,v3:Vector3) =0 147let vs = Array.create 6 Vector3.Zero0148vs.[0] <- v10149vs.[1] <- v.Normal( Vector3.Lerp(v1,v2,0.5f))0150vs.[2] <- v.Normal( Vector3.Lerp(v3,v1,0.5f))0151vs.[3] <- v20152vs.[4] <- v.Normal( Vector3.Lerp(v2,v3,0.5f))0153vs.[5] <- v30154let is = Array.create 1200155is.[0] <- 00156is.[1] <- 10157is.[2] <- 20158is.[3] <- 20159is.[4] <- 10160is.[5] <- 40161is.[6] <- 40162is.[7] <- 10163is.[8] <- 30164is.[9] <- 20165is.[10] <-40166is.[11] <- 50167(vs,is)0168//#endregion 0169member v.CreatePane (angle:float32,x,y,z) =0170GL.PushMatrix()0171GL.Color3(Color.Green)0172GL.Rotate(angle,x,y,z)0173let mutable vv =[|Vector3.UnitY*scale;Vector3.UnitZ*scale;Vector3.UnitX*scale|]0174let mutable iv = [|0;1;2|]0175//let show array = printfn "%A" array0176let mutable t =int (v.UIValue(textInfo))0177if t > 6then0178t <- 60179elif t < 0then0180t <- 00181for j in0 .. t do0182let mutable av = Array.create 0 Vector3.Zero0183let mutable ev = Array.create 000184for i in0 .. 3 .. iv.Length - 1do0185let (vvv,iiv) =v.Subdivide(vv.[iv.[i]],vv.[iv.[i+1]],vv.[iv.[i+2]])0186let length = av.Length0187av <- Array.append av vvv0188let map = iiv |> Array.map (fun p -> p + length)0 189ev <- Array.append ev map0190vv <- av0191iv <- ev 0192//show vv0193//show iv0194GL.VertexPointer(3,VertexPointerType.Float,0,vv) 0195GL.DrawElements(BeginMode.Triangles,iv.Length,DrawElementsType.UnsignedInt, iv)0196GL.PopMatrix() 0197member v.Render =0198let mutable lookat = Matrix4.LookAt(newVector3(x,y,z),Vector3.Zero,Vector3.UnitY)0199GL.MatrixMode(MatrixMode.Modelview)0200GL.LoadMatrix(&lookat) 0201GL.Rotate(v.UIValue(textLR),0.f,1.f,0.f)0202GL.Rotate(v.UIValue(textUD),1.f,0.f,0.f)0203GL.Clear(ClearBufferMask.ColorBufferBit |||ClearBufferMask.DepthBufferBit)0204GL.Color3(Color.Green)0205v.CreatePane(0.f,0.f,1.f,0.f)0206v.CreatePane(90.f,0.f,1.f,0.f)0207//v.CreatePane(180.f,0.f,1.f,0.f)0208glControl.SwapBuffers()0209ignore0210let t = new loopForm()0211 t.Show() 0首先我们设定逆时针方向为正方向,分别设定正面为画布填充,反面为线填充,这样我们就能很容易知道我们生成的三角形倒底是不是正确生成的我们要的面向.0然后分别取用顶点数组和顶点数组索引功能.毕竟后面的点多,一个一个去组装没这个脑力,还没性能.0如何用三角开来模拟生成球面,方法肯定很多种,这里我们可以想象下,在坐标轴的原点就是球的原点,半径为1,被X,Y,Z轴分成八个部分,我们找到正右上的那边,与X,Y,Z轴的交点分别为x1(1,0,0),y1(0,1,0),z1(0,0,1).0然后我们把x1,y1,z1连起来画一个三角形.注意这里就有顺序了,想像一下,三个点的位置,要画正面是用逆时针方向,一算,x1,y1,z1这个方向就是,但是通常为了形象些,我们从y1上开始画,然后是前z1,然后是右x1.如代码是这样0let m utable vv = [|Vector3.UnitY*scale;Vector3.UnitZ*scale;Vector3.UnitX*scale|] let m utable iv = [|0;1;2|]0然后就是细分这三角形,过程就是这样,一个三角形分成四个.在for j in 0 .. t 这里,t越多,分的就越多,t是0,分一次成四个,t是1,四个再分别分成四个,就是16个.最后总的三角形就是4的t+1次方.0细分算法,大致如下,已知球面上二点,a1,a2,求在这球二点中间点ax.0已知球心在中间,得知,三个向量有如下关系,向量ax = (向量a2-向量a1)*0.5 + 向量a1.这样可以算到向量a1,那点ax就是向量a1*半径.0当一个三角形分成几个三角形,也就是三个顶点变成六个顶点,那么生成生成三角形的索引也要重新更新.具体过程用图来说明.0分的越细,球面越光滑,这样只生成了八分之一的球面,后面的如何画了,前面讲了矩阵堆栈的用法,刚好可以用在这样能在我方便生成另外几个面,v.CreatePane(90.f,0.f,1.f,0.f)这个是我们绕Y轴90度后,生成另外的一个面,为了不破坏全局坐标,我们可以在转之前调用PushMatrix记住当前矩阵,画完后再用PopMatrix回到当前矩阵.0看一下程序运行后的效果图.界面上的X,Y,Z指向人眼的位置,左右与上下指旋转方向.最下面指细分的程度,值越大,细分的越厉害.0大家可以把顶点索引变下顺序,然后再来看下效果,也可以把余下的六面全部补起.。

OpenGL课程设计-三维球体的实现

OpenGL课程设计-三维球体的实现

游戏软件设计课程报告（三维球体的实现）院系：专业：学号：姓名：指导教师：2010年10月10日目录目录一、应用程序的最终界面----------------------------------------------------------------1二、三维球体的绘制---------------------------------------------------------------------21、球体绘制方法研究 ----------------------------------------------------------------22、面分解法的实现----------------------------------------------------------------32.1面分解函数 ----------------------------------------------------------------32.2初值的选取 ----------------------------------------------------------------32.3 球体的实现----------------------------------------------------------------43、三角形绘制函数----------------------------------------------------------------44、三角面法向量函数 ----------------------------------------------------------------55、点的模长扩展函数 ----------------------------------------------------------------56、南北极法的实现----------------------------------------------------------------57、动画的实现-------------------------------------------------------------------10三、二种绘制方法的比较---------------------------------------------------------------12一、应用程序的最终界面一、应用程序的最终界面本OpenGL应用程序的最终界面主要由二部分构成，其一是参数控制栏，其二是视图显示窗。

计算机图形学课程设计完本

计算机图形学课程设计完本

1中文摘要本次课程设计采用OpenGL来完成。

OpenGL是个定义了一个跨编程语言、跨平台的编程接口的规格，它用于三维图象（二维的亦可）。

OpenGL是个专业的图形程序接口，是一个功能强大，调用方便的底层图形库。

本次课程设计是在win7系统下VC++6.0中的win32环境中,通过使用OpenGL所提供的标准库函数，综合图形学里的坐标转换，投影变换，光照以及纹理等知识，实现一个简单的太阳系的运行状况。

该系统仅做演示使用，将只包括太阳，地球与月亮，并且不保证相关数据的设定准确性。

目录一、课程设计任务及要求 (1)二、需求分析 (1)三、系统设计 (1)四、详细设计 (3)4.1 初始化的设定 (3)4.2 光源的位置与观察位置的设定 (4)4.3 纹理映射的设置 (5)4.4 各星球球体的绘制 (7)4.5 星球公转轨道 (9)4.6 人机交互式的实现 (10)五、运行调试与分析讨论 (12)5.1 程序运行截图 (12)5.2 结果分析 (13)六、设计体会与小结 (14)七、参考文献 (16)一、课程设计任务及要求1.利用OpenGL创建太阳，地球，月亮三个球体。

2. 实现“月亮绕着地球转，地球绕着太阳转”。

3. 为太阳，地球，月亮附上不同的纹理。

4. 具有较好的动画效果，消除闪烁现象。

5. 其他功能的添加。

二、需求分析本次课程设计使用的编译软件为Visual C++ 6.0。

设计中通过调用OpenGL函数库以来完成太阳，月亮，地球的球体绘制与纹理的加载，通过矩阵的变换以实现星球的运动效果。

从而模拟出太阳系的运行效果动画。

在之后，加入星球的轨道轨迹，使得模拟系统3D效果更加明显。

并加入人机交互操作。

通过“q,w,e,s,a,d”键来调整观察视角，可以实现全方位对此系统进行观察，使系统具有一定的可操作性。

三、系统设计本次课题为:实现太阳系运行动画。

系统设计步骤为:1.太阳，地球，月亮三个球体的创建。

Opengl绘制我们的小屋（一）球体，立方体绘制

Opengl绘制我们的小屋（一）球体，立方体绘制

Opengl绘制我们的⼩屋（⼀）球体，⽴⽅体绘制这个系列我想⽤来运⽤opengl红⽪书的前⼋章节的内容,来打造⼀个室内⼩屋.这⼀章主要是定义⼏个基本的结构.并给出球体与⽴⽅体的画法,先让我们来定义⼀些基本的结构.⼀个是包含点,法向量,纹理贴图向量,⼆是矩形与圆形的⽗类,包含⼀些基本公有的处理. 1type T2N3V3 =2struct3val mutable TexCoord : Vector24val mutable Normal : Vector35val mutable Position : Vector36new(v,n,p) = {TexCoord = v;Normal = n;Position = p}7end8 [<AbstractClass>]9type Shape() =10let mutable bCreate = false11let mutable vi = 012let mutable ei = 013let mutable count = 014member this.vboID with get() = vi and set value = vi <- value15member this.eboID with get() = ei and set value = ei <- value16member this.TriangelCount with get() = count and set value = count <- value17member this.IsCreate with get() = bCreate and set value = bCreate <- value18abstract Draw : unit -> unit19abstract Init : unit -> unit20member this.InitQ : unit -> unit =fun () -> ()View Code然后是球体的画法,相关具体过程如上篇,先贴上代码,我会对其中⼀些做些说明.1type Sphere(radius:float32,level:int) =2inherit Shape()3let mutable rad,lev = radius,level4let RightLevel =5if lev < 0then lev <- 06 elif lev > 6then lev <-67override this.Draw() =8if this.IsCreate<>true then this.Init()9 GL.BindBuffer(BufferTarget.ArrayBuffer,this.vboID)10 GL.BindBuffer(BufferTarget.ElementArrayBuffer,this.eboID)11 GL.InterleavedArrays(InterleavedArrayFormat.T2fN3fV3f,0,IntPtr.Zero)12 GL.DrawElements(BeginMode.Triangles,this.TriangelCount,DrawElementsType.UnsignedInt,IntPtr.Zero)13override this.Init() =14let alls = Array.create 6 (new T2N3V3())15 alls.[0] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), Vector3.UnitX, Vector3.UnitX * rad )16 alls.[1] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), Vector3.UnitY, Vector3.UnitY * rad )17 alls.[2] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), Vector3.UnitZ, Vector3.UnitZ * rad )18 alls.[3] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), -Vector3.UnitX, -Vector3.UnitX * rad )19 alls.[4] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), -Vector3.UnitY, -Vector3.UnitY * rad )20 alls.[5] <- new T2N3V3(new Vector2( 0.0f, 0.0f ), -Vector3.UnitZ, -Vector3.UnitZ * rad )21let is = [|221;2;0230;2;4240;4;5255;1;0261;3;2274;2;3284;3;5291;5;330 |]31let (vvv:T2N3V3 []),(iv: int[]) = this.Sub (alls,is)32let mutable vID,eID = 0,033//let mutable tv,vv,pv = vvv |> Array.map (fun v -> v.TexCoord,v.Normal,v.Position) |> Array.unzip334 GL.GenBuffers(1,&vID)35 GL.BindBuffer(BufferTarget.ArrayBuffer,vID)36 GL.BufferData(BufferTarget.ArrayBuffer,IntPtr (4 * 8 * vvv.Length),vvv,BufferUsageHint.StaticDraw)3738 GL.GenBuffers(1,&eID)39 GL.BindBuffer(BufferTarget.ElementArrayBuffer,eID)40 GL.BufferData(BufferTarget.ElementArrayBuffer,IntPtr (4 * iv.Length),iv,BufferUsageHint.StaticDraw)4142 this.vboID <- vID43 this.eboID <- eID44 this.TriangelCount <- iv.Length45 this.IsCreate <- true46 ()47member v.GetMidValue (first:T2N3V3,second:T2N3V3) =48let midN = Vector3.Lerp(first.Position,second.Position,0.5f) |> Vector3.Normalize49let midP = midN *(float32 rad)50let midT = Vector2.Lerp(first.TexCoord,second.TexCoord,0.5f) |> Vector2.Normalize51let result = new T2N3V3(midT,midN,midP)52 result53member v.Subdivide (v1:T2N3V3,v2:T2N3V3,v3:T2N3V3) =54let vs = Array.create 6 (new T2N3V3())55 vs.[0] <- v156 vs.[1] <- v.GetMidValue(v1,v2)57 vs.[2] <- v.GetMidValue(v3,v1)58 vs.[3] <- v259 vs.[4] <- v.GetMidValue(v2,v3)60 vs.[5] <- v361let is = Array.create 12062 is.[0] <- 063 is.[1] <- 164 is.[2] <- 265 is.[3] <- 266 is.[4] <- 167 is.[5] <- 468 is.[6] <- 469 is.[7] <- 170 is.[8] <- 371 is.[9] <- 272 is.[10] <-473 is.[11] <- 574 (vs,is)75member this.Sub(alls:T2N3V3 [],is:int []) =76//let mutable tv,vv,pv = alls |> Array.map (fun v -> v.TexCoord,v.Normal,v.Position) |> Array.unzip377let mutable allv = alls78let mutable iv = is79let show array = printfn "%A" array80for j in0 .. lev do81let mutable av = Array.create 0 (new T2N3V3())82let mutable ev = Array.create 0083 printfn "%i" allv.Length84 printfn "%i" iv.Length85for i in0 .. 3 .. iv.Length - 1do86let (vvv,iiv) = this.Subdivide(allv.[iv.[i]],allv.[iv.[i+1]],allv.[iv.[i+2]])87let length = av.Length88 av <- Array.append av vvv89let map = iiv |> Array.map (fun p -> p + length)90 ev <- Array.append ev map91 allv <- av92 iv <- ev93 allv |> Array.map (fun p -> p.Position) |> show94 show iv95 allv,ivView Code初始化需要的⼆个参数,分别代表球的⼤⼩(radius),与画的细分程度(level).其中相关如何绘制球体代码在上⽂有讲,相当于有是把⼀个分别位于x,y,z各(+radius,-radius)这六个点,组成的⼀个⼋个三⾓形,索引点的位置如Init⾥GL.InterleavedArrays(InterleavedArrayFormat.T2fN3fV3f,0,IntPtr.Zero)其中的T2fN3fV3f对应于我们的数据结构T2N3V3,这个函数分别相当于指定GL.TexCoordPointer,GL.NormalPointer,GL.VertexPointer(还会打开相应状态),会⾃动给我们处理好,我们也可以只指定顶点,如下GL.VertexPointer(3,VertexPointerType.Float,4*8,IntPtr (4*8-4*5)),这些数据之间的间隔对应与我们前⾯写⼊的GL.BufferData(BufferTarget.ArrayBuffer,IntPtr (4 * 8 * vvv.Length),vvv,BufferUsageHint.StaticDraw)其中vvv是T2N3V3的结构.基本的GL.BindBuffer的对应的三个处理就不细说了,在Draw⾥,BindBuffer是指定我们当前格式数据在存储位置,然后分别调⽤InterleavedArrays设定各顶点的状态,然后是调⽤DrawElements对应上⾯的GL.BindBuffer(BufferTarget.ElementArrayBuffer,this.eboID)处理.然后是⽴⽅体的绘制,其中⽴⽅体的绘制⽤的⽅法看起来会容易理解.如下1type Cube(width:float32,height:float32,length:float32,index:int) =2inherit Shape()3let mutable id = index4let xl,yl,zl =width/2.f,height/2.f,length/2.f5let mutable color = Color.White6let v8 = [|7new Vector3(xl,yl,zl)8new Vector3(-xl,yl,zl)9new Vector3(-xl,-yl,zl)10new Vector3(xl,-yl,zl)11new Vector3(xl,yl,-zl)12new Vector3(-xl,yl,-zl)13new Vector3(-xl,-yl,-zl)14new Vector3(xl,-yl,-zl)15 |]16new(x,y,z) =17let rnd = System.Random().Next()18 printfn "%i" rnd19 Cube(x,y,z,-1)20override this.Draw() =21if this.IsCreate<>true then this.Init()22 GL.EnableClientState(ArrayCap.VertexArray)23 GL.EnableClientState(ArrayCap.NormalArray)24 GL.BindBuffer(BufferTarget.ArrayBuffer,this.vboID)25 GL.VertexPointer(3,VertexPointerType.Float,0,IntPtr.Zero)26 GL.PushMatrix()27if id >= 0 && id < 8then28 GL.Translate(v8.[id])29 GL.Color3(this.Color:Color)30 GL.Normal3(Vector3.UnitZ)31 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|0;1;2;0;2;3|])32//GL.Color3(Color.Black)33 GL.Normal3(Vector3.UnitY)34 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|4;5;1;4;1;0|])35//GL.Color3(Color.Red)36 GL.Normal3(Vector3.UnitX)37 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|4;0;3;4;3;7|])38//GL.Color3(Color.Green)39 GL.Normal3(-Vector3.UnitY)40 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|3;2;6;3;6;7|])41//GL.Color3(Color.Blue)42 GL.Normal3(-Vector3.UnitX)43 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|1;5;6;1;6;2|])44//GL.Color3(Color.DodgerBlue)45 GL.Normal3(-Vector3.UnitZ)46 GL.DrawElements(BeginMode.Triangles,6,DrawElementsType.UnsignedInt,[|5;4;7;5;7;6|])47 GL.PopMatrix()48override this.Init() =49let mutable vID = 050 GL.GenBuffers(1,&vID)51 GL.BindBuffer(BufferTarget.ArrayBuffer,vID)52 GL.BufferData(BufferTarget.ArrayBuffer,IntPtr (4 * 3 * v8.Length),v8,BufferUsageHint.StaticDraw)53 this.vboID <- vID54 this.IsCreate <- true55let rnd = System.Random(this.GetHashCode())56 this.Color <- Color.FromArgb(rnd.Next(0,255),rnd.Next(0,255),rnd.Next(0,255))57 ()58member this.Index with get() = id and set value = id <-value59member this.Color with get() = color and set value = color <- valueView Code上图中的V8分别对应其中的0-7个顶点,GL.DrawElements后⾯的0;1;2;0;2;3分别是以三⾓形的画法来画⼀个正⽅形.⽴⽅体的画法主要是确定宽,⾼,长,我们这样定义,我们站在原点上,⾯向Z+轴,我们的⼿展开来表⽰X轴(对应宽度),⽽我们的⾝⾼表⽰Y轴(对应⾼度),和我们⾯向距离的长远来表⽰Z轴,(对应长度).绘制也是8个⾯,和上⾯⼀样,也是在缓存中记录顶点,但是不⼀样的是,顶点索引是在绘制时没有⽤到顶点索引缓存,主要考虑后⾯有法向量的处理,还有现在没有加上的纹理贴图的处理.在这⾥,我们要特别注意,顶点顺序问题,在opengl,默认正⾯是逆时针,⽽我们可以看0;1;2;0;2;3对应图上的顺序.然后⼤家可能会发现,画⽴⽅体的后⾯5;4;7;5;7;6,这个顺序好像不对,是顺时针的.⼤家可以想象下,我们在门外看门的逆时针画法与我们在门内看门外顺时针的画法是⼀样的.所以如果我们要画后⾯4,5,6,7我们以为的是逆时针是不对的,我们要想象我们在那边来看,然后再画,应该是5,4,7,6这个⽅向.其中纹理贴图后⾯会说,和这处理也有类似.在上⾯,我们看到我们都没对顶点的颜⾊来定义,这⾥没必要,因为后⾯我们肯定要⽤到灯光,⽤到灯光的话,设置的颜⾊都没⽤,我们会⽤到灯光颜⾊与材质的颜⾊.纹理贴图也有没对应处理,这⾥在后⾯我会根据讲到再来改写相关处理.下⼀节,主要是讲第⼀⼈称漫游的相关处理.。

使用open GL在绘制球体的基础上增加光照和材质设置

使用open GL在绘制球体的基础上增加光照和材质设置

（计算机图形学）实验报告实验名称使用open GL在绘制球体的基础上增加光照和材质设置实验时间年月日专业班级学号：姓名：成绩教师评语：一、实验目的1、了解并学习open GL的编程；2、掌握在open GL生成图形的基本思想和基本步骤；3、使用open GL具体生成简单的三维立体图形；4、在生成的三维立体的图形上面增加光照和材质的设置。

二、实验原理在上一个实验的基础上，对绘制出来的球体进行光照和材质的设置使其看起来更有立体感，其中对我们有以下几条要求：1、理解环境光，漫反射光和镜面反射光的光照模型2、理解phong光照模型，熟练掌握opengl中设置光照的方法3、掌握材质的设置方式一.材质的指定材质和灯光一样有三种属性：环境属性，漫反射属性和镜面反射属性，这些属性确定了材质反射灯光的多少。

设置材质和设置光照很相似，设置材质的函数是glMaterial*()glMaterial{if}v(face, pname, value)face :指明对物体的哪些面进行材质设置GL_FRONTGL_BACKGL_FRONT_AND_BACKPname：要设置的材质属性GL_AMBIENT 设置材料的环境颜色GL_DIFFUSE 设置材料的漫反射颜色GL_SPECULAR 设置材料的镜面反射颜色GL_AMIBIENT_AND_DIFFUSE 设置材料的环境和漫反射颜色GL_SHININESS 设置镜面指数GL_EMISSION 设置材料的发散颜色GL_COLOR_INDEXES 设置环境，漫反射和镜面反射的颜色索引1.通常，GL_AMBIENT 和GL_DIFFUSE 都取相同的值，可以达到比较真实的效果。

使用GL_AMBIENT_AND_DIFFUSE 可以同时设置 GL_AMBIENT 和 GL_DIFFUSE属性。

2.GL_SHININESS属性。

该属性只有一个值，称为“镜面指数”，取值范围是 0到128。

基于OPENGL的球体碰撞动画模拟

基于OPENGL的球体碰撞动画模拟
2.2 OpenGL 简介
OpenGL（全写 Open Graphics Library）是指定义了一个跨编程语言、跨平台的编程接口 规格的专业的图形程序接口。它用于三维图像（二维的亦可），是一个功能强大，调用方便 的底层图形库。
OpenGL™ 是行业领域中最为广泛接纳的 2D/3D 图形 API, 其自诞生至今已催生了各种 计算机平台及设备上的数千优秀应用程序。OpenGL™ 是独立于视窗操作系统或其它操作系 统的，亦是网络透明的。在包含 CAD、内容创作、能源、娱乐、游戏开发、制造业、制药业 及虚拟现实等行业领域中，OpenGL™ 帮助程序员实现在 PC、工作站、超级计算机等硬件设 备上的高性能、极具冲击力的高视觉表现力图形处理软件的开发。
OpenGL 是一个开放的三维图形软件包，它独立于窗口系统和操作系统，以它为基础开 发的应用程序可以十分方便地在各种平台间移植；OpenGL 可以与 Visual C++紧密接口，便于 实现机械手的有关计算和图形算法，可保证算法的正确性和可靠性；OpenGL 使用简便，效 率高。它具有七大功能：
1.建模：OpenGL 图形库除了提供基本的点、线、多边形的绘制函数外，还提供了复杂 的三维物体（球、锥、多面体、茶壶等）以及复杂曲线和曲面绘制函数。
2.变换：OpenGL 图形库的变换包括基本变换和投影变换。基本变换有平移、旋转、缩 放、镜像四种变换，投影变换有平行投影（又称正射投影）和透视投 影两种变换。其变换 方法有利于减少算法的运行时间，提高三维图形的显示速度。
3.颜色模式设置：OpenGL 颜色模式有两种，即 RGBA 模式和颜色索引（Color Index）。 4.光照和材质设置：OpenGL 光有自发光（Emitted Light）、环境光（Ambient Light）、 漫反射光（Diffuse Light）和高光（Specular Light）。材质是用光反射率来表示。场景（Scene） 中物体最终反映到人眼的颜色是光的红绿蓝分量与材质红绿蓝分量的反射率相乘后形成的 颜色。 5:纹理映射（Texture Mapping）。利用 OpenGL 纹理映射功能可以十分逼真地表达物体

实验一OpenGL直线,圆的绘制

实验一OpenGL直线,圆的绘制

实验一、Ope nGL直线、圆的绘制1、实验目的1）了解OpenGL图形库的功能和结构；2）学习了解OpenGL程序的基本结构，及常用函数；3 ）学习使用OpenGL绘制基本图形（线、圆）；2、实验内容1 ）使用OpenGL编写一个简单的C++程序，使该程序能够绘制出直线。

2 ）使用OpenGL编写一个简单的C++程序，使该程序能够绘制出圆。

3、实验过程1）在系统上配置好OpenGL的环境（头文件，库文件，和链接库文件）；2）使用Visual V++6.0新建一个C++文档，并创建相应的工程；3）在文档中引入OpenG啲头文件，编辑代码实现鼠标拖动画直线，画圆。

4、实验结果可单击鼠标左键，然后拖动鼠标画出两条直线，并同时画出圆; 可单击鼠标右键，然后拖动鼠标画出两个圆，并同时画出直线。

结果截图：1.鼠标左键主要控制绘制的直线：石Open诂L直找和园的锭制5、实验代码1. #in elude vgl/glut.h>2. #in elude <math.h>3.3. // GLint pNum = 0;4. GLint px1, py1, px2, py2, ex, cy, r;5. GLint winWidth=600, winHeight=600;-/25.} 26.7. 8. llllllllllllllllll 画直线 llllllllllll 9. void Draw_Brese nham(i nt pStartx,i nt pStarty,i nt 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24.27. pEn dx,i nt pEndy) {ll 用Bresenham 算法画直线 int i; if(pStartx==pE ndx) ll 为竖线 if(pStartyv=pE ndy) for(i=pStarty;i<=pE ndy;i++) glVertex2f(pStartx,i); else for(i=pE ndy;i<=pStarty;i++) glVertex2f(pStartx,i); return;-/// 为横线 if(pStarty==pE ndy) { if(pStartx<=pE ndx) { for(i=pStartx;i<=pE ndx;i++) glVertex2f(i,pStarty);} else { for(i=pE ndx;i<=pStartx;i++) glVertex2f(i,pStarty); } return; } // 为斜线 float m=(pE ndy-pStarty)*1.0/(pE ndx-pStartx); 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49.-/ float p;}else-/p=2*m-1; if(m>0 && m<=1) { if(pStartx<pE ndx) { while(pStartx<=pE ndx) { glVertex2f(pStartx++,pStarty); if(p>=0) { p+=2*m-2; pStarty++; } else p+=2*m; } { while(pE ndx<=pStartx) {50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71.} else glVertex2f(pE ndx++,pE ndy); if(p>=0) { p+=2*m-2; pEndy++; } else p+=2*m; } } return; } p=-2*m-1; if(m<0 && m>=-1) { if(pStartx<pE ndx) { while(pStartx<=pE ndx) { glVertex2f(pStartx++,pStarty);72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93.} elseif(p>=0) { p+=-2*m-2; pStarty--; } else p+=-2*m; } } else { while(pE ndx<=pStartx) { glVertex2f(pE ndx++,pE ndy); if(p>=0) { p+=-2*m-2; pEn dy--; p+=-2*m;94. 95. 96. 97. 98. 99. 100. 101. 102. 103. 104. 105. 106. 107. 108. 109. 110. 111. 112. 113. 114. 115.} else } return; } p=2/m-1; if(m>1) { if(pStartyvpE ndy) { while(pStartyv=pE ndy) { glVertex2f(pStartx,pStarty++); if(p>=0) { p+=2/m-2; pStartx++; p+=2/m; }116. 117. 118. 119. 120. 121. 122. 123. 124. 125. 126. 127. 128. 129. 130. 131. 132. 133. 134. 135. 136. 137.-/else {while(pE ndyv=pStarty) {glVertex2f(pE ndx,pE ndy++); if(p>=0) {p+=2/m-2; pEndx++; } else p+=2/m; } }return;} p=-2/m-1; if(pStarty<pE ndy) { while(pStarty<=pE ndy)138. 139. 140. 141. 142. 143. 144. 145. 146. 147. 148. 149. 150. 151. 152. 153.154. 155. 156. 157. 158. 159.-/181.{glVertex2f(pStartx,pStarty++);if(p>=0){p+=-2/m-2;pStartx--;}elsep+=-2/m;}}else{while(pE ndyv=pStarty){glVertex2f(pE ndx,pE ndy++);if(p>=0){p+=-2/m-2;pEn dx--;}else160. 161. 162. 163. 164. 165. 166. 167. 168. 169. 170. 171. 172. 173. 174. 175. 176. 177. 178. 179. 180.-/203. }182.p+=-2/m; 183. }184. }185. }186.187.////////////////// 画圆//////////// 188. /////////其他象限绘制189. void CirclePoi nts(i nt x,i nt y){190.// 第1象限191.glVertex2f(x,y); 192.glVertex2f(y,x);193.// 第2象限194.glVertex2f(-x,y); 195.glVertex2f(-y,x);196.// 第3象限197.glVertex2f(-y,-x); 198.glVertex2f(-x,-y);199.// 第4象限200.glVertex2f(x,-y); 201.glVertex2f(y,-x);202.-/void DrawCircle(i nt cx,i nt cy,i nt radis){ glPushMatrix(); gITra nslatef(cx,cy,0); glPoi ntSize(1);glColor3f(0.5f, 0.5f, 1.0f); glBegi n( GL_POINTS);int x,y; double p; x=0; y=radis; p=1.25-radis; while(x<=y+1) {CirclePoi nts(x,y); x++; if(p>=0) { y--;p+=2.0*(x-y)+5;204. 205. 206. 207. 208. 209. 210. 211. 212. 213. 214. 215. 216. 217. 218. 219. 220. 221. 222. 223. 224. 225.〃////////中点算法画圆-/} else p+=2*x+3; }glE nd(); glPopMatrix(); }////////// 绘制坐标轴 void DrawOx(){ glColor3f(0.95, 0.7, 0.8); glPoi ntSize(1); glBeg in (GL_LINES); glVertex2f(-wi nWidth/2,0); glVertex2f(wi nWidth/2,0); glVertex2f(0,wi nH eight/2); glVertex2f(0,-wi nH eight/2); glE nd(); }226. 227. 228. 229. 230. 231. 232. 233. 234. 235. 236. 237. 238. 239. 240. 241. 242. 243.244. 245. 246. 247.////////// 显示函数-/ 248. void Display(){249. 〃//////GL_COLOR_BUFFER_BIT(用背景颜色填充) 250. glClear(GL_COLOR_BUFFER_BIT);251.251. DrawOx();253.252. glColor3f(0.0,0.0,1.0);255.253. glBegi n( GL_POINTS);254. //Brese nhamL in e(px1, py1, px2, py2);255. Draw_Brese nham(px1, py1,px2, py2);256. glE nd();257. glBegi n( GL_POINTS);258. Draw_Brese nham(py1, px1,py2, px2);259. glE nd();260. //glBegi n(GL_LINES);261. 〃glVertex2f(px1,py1);262. 〃glVertex2f(px2,py2);263. 〃glVertex2f(py1,px1);264. 〃glVertex2f(py2,px2);265. //glE nd();269.270. DrawCircle(cx,cy,r);271. DrawCircle(cy,cx,r);272.273. III 交换缓冲区274. glutSwapBuffers();275. 〃glFlush();〃刷新绘图命令276. }277.278.279. II 设置渲染状态(听起来满下人，实际上很简单)280. void SetupRC(void)281. {282. II清除颜色(这里为黑色，为了方便找画的那个点)可以理解成背景颜色283. II和glColor4f(1.0f, O.Of, O.Of , 1.0f) 一样，所有参数都在0.0到1.0之间，后缀f是表示参数是浮点型的284. II最后的那个1.0f是透明度，0.0f表示全透明，1.0f 是完全不透明285. glClearColor(1.0f, 1.0f, 1.0f,1.0f);286. }287.287. II当绘制的窗口大小改变时重新绘制，使绘制的图形同比例变化，288. //几乎所有OpenGL程序中的这个函数都是一样的，所以，放心大胆的拷贝吧290. void Chan geSize(i nt w, i nt h)291. {292. wi nWidth = w;293. wi nH eight = h;294. //设置观察视野为窗口大小（用FLASH里面的话来说应该叫设置摄象机视野）295. glViewport(0,0,w,h);296. //重置坐标系统，指定设置投影参数297. glMatrixMode(GL_PROJECTION);298. /////// 调用单位矩阵，去掉以前的投影参数设置299. glLoadIde ntity();300. ////// 设置投影参数301. gluOrtho2D(-w/2,w/2,-h/2,h/2);302. }303.304. ///////////////// 鼠标点击305. void MousePlot(GLi nt butto n,GL int actio n,GL int xMouse,GLi nt yMouse){306. if(butto n==GLUT_LEFT_BUTTON &&-/324.307. px1 = xMouse - win Width/2; 308. py1 = winH eight/2 - yMouse;309. }310.if(butto n==GLUT_LEFT_BUTTONactio n==GLUT_UP){311. px2 = xMouse - win Width/2; 312. py2 = winH eight/2 - yMouse; 313. glutPostRedisplay();314. }315.if(butto n==GLUT_RIGHT_BUTTONactio n==GLUT_DOWN){316. cx=xMouse-wi nWidth/2; 317. cy=wi nH eight/2-yMouse; 318. }319. }320. //////////////// 鼠标移动321.void MouseMove(GLi nt xMouse,GL int yMouse){ 322. px2 = xMouse - win Width/2; 323. py2 = winH eight/2 - yMouse;actio n==GLUT_DOWN){ &&&&r=sqrt(pow((xMouse-wi nWidth/2-cx),2)+pow((wi nH eig-/ ht/2-yMouse-cy),2));325. glutPostRedisplay();326. }327.327. //主函数328. int main (i nt argc, char* argv[])329. {330. glutI ni t(&argc, argv);331. //设置显示模式332. glutI ni tDisplayMode(GLUT_DOUBLE | GLUT_RGB| GLUT_DEPTH);333. //设置窗口大小像素334. glutI nitWin dowSize(600, 600);335. ////设置窗口出现在屏幕的位置336. glutI nitWin dowPositio n(300,160);337. //建立一个叫OpenGL的窗口338. glutCreateWi ndow("Ope nGL-Li ne");340.339. //调用函数Display进行绘制340. glutDisplayF un c(Display);341. ////// 调用鼠标移动函数-/ 342. //glutPassiveMotio nFun c(PassiveMouseMove);-/ 357. } 345. glutMotio nFun c(MouseMove); 346. ... 调用鼠标点击函数 347. glutMouseFu nc(MousePlot); 348. 349.//如果窗口大小改变则调用函数 绘制 350. glutReshapeF un c(Cha ngeSize); 351. //清屏 352. SetupRC(); 353. //循环绘制 354. glutMai nLoop(); 355. 356.return 0; ChangeSize 重新进行。

opengl实现__太阳、地球和月亮的运动模型及小球的自由落体运动

opengl实现__太阳、地球和月亮的运动模型及小球的自由落体运动

glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
}
void initDisplay(void)
{ printf(" initDisplay()");
down=1;
//向下运动
glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
int count=1;
double timeSpan=0;
//下降到底所需时间
double movey=0.0;
double duration=0.0;
//持续时间
double length=0.0;
专业资料学习参考
WORD 整理版
clock_t start,end; void init(void) { printf(" init");
专业资料学习参考
glutTimerFunc(50,timer,0); glutPostRedisplay(); }
WORD 整理版
int main(int argc,char **argv) { glutInit(&argc,argv);
glutInitDisplayMode(GLUT_RGB | GLUT_DOUBLE); glutCreateWindow("earth,moon,sun"); glutInitWindowSize(400,400); glutDisplayFunc(display); glutTimerFunc(50,timer,0); glutMainLoop(); return 0; }
z); 缩放矩阵函数 void glScale{df}(TYPE x,TYPE y,TYPE z); 如不需要效果积累可调用重置矩阵函数 void glLoadIdentity(void); 该函数将单位矩阵 置为当前变换矩阵。

OpenGL中真实感图形的显示实现

OpenGL中真实感图形的显示实现

OpenGL中真实感图形的显示实现实验名称OpenGL 中真实感图形的显示实现一、实验目的学习基于OpenGL真实感图形显示的原理与实现方法。

二、实验内容利用向导生成应用程序框架，参考示例编写实现三维图形的应用程序，增加光照与材质效果实现真实感图形的显示。

三、实验步骤1.利用向导生成应用程序框架。

2.添加相应的函数，绘制立方体（参照上课给的实例）。

3.添加相应的函数，实现三维球体的绘制。

4.增加光源，并设置光源参数与材质参数，观察显示效果。

实验代码及程序运行结果截图如下：// 2008cube.cpp : Defines the entry point for the console application.//#include "stdafx.h"#include "gl/glut.h"#include "math.h"void myinit(){glClearColor( 1.0, 1.0, 1.0, 0.0);glMatrixMode(GL_PROJECTION);glLoadIdentity();glOrtho(-1.5, 1.5, -1.5, 1.5,-1.5,1.5);}void draw_cube(){glClear(GL_COLOR_BUFFER_BIT);glBegin(GL_POL YGON); glVertex3f(0.0,0.0,0.0); glVertex3f(0.0,1.0,0.0); glVertex3f(1.0,1.0,0.0); glVertex3f(1.0,0.0,0.0); glEnd();glColor3f(0.0,1.0,0.0); glBegin(GL_POL YGON); glVertex3f(0.0,0.0,0.0); glVertex3f(0.0,1.0,0.0); glVertex3f(0.0,1.0,1.0); glVertex3f(0.0,0.0,1.0); glEnd();glColor3f(0.0,0.0,1.0); glBegin(GL_POL YGON); glVertex3f(0.0,0.0,1.0); glVertex3f(0.0,1.0,1.0); glVertex3f(1.0,1.0,1.0); glVertex3f(1.0,0.0,1.0); glEnd();glColor3f(1.0,1.0,0.0); glBegin(GL_POL YGON); glVertex3f(1.0,0.0,0.0); glVertex3f(1.0,1.0,0.0); glVertex3f(1.0,1.0,1.0); glVertex3f(1.0,0.0,1.0); glEnd();glColor3f(1.0,0.0,1.0); glBegin(GL_POL YGON);glVertex3f(1.0,1.0,0.0);glVertex3f(1.0,1.0,1.0);glVertex3f(0.0,1.0,1.0);glEnd();}void display(){glClear( GL_COLOR_BUFFER_BIT);glColor3f(1.0,0.0,0.0);gluLookAt(0.5,0.5,0.0,1.0,1.0,1.0,1.0,0.0,1.0); glutWireCube(0.5);draw_cube();glFlush();}void main(int argc, char* argv[]){glutInit(&argc,argv);glutInitDisplayMode(GLUT_SINGLE|GLUT_RGB); glutInitWindowSize(300,300); glutCreateWindow("立方体的绘制"); glutDisplayFunc(display);myinit();glutMainLoop();}// 2008sphere.cpp : Defines the entry point for the console application. //#include "stdafx.h"#include "gl/glut.h"#include "math.h"#define M_PI 3.1415926void draw_sphere(){double c=M_PI/180.0;float phi,phir,theta,thetar,x,y,z,phir20; glColor3f(1.0,1.0,1.0);for(phi=-10.0;phi<100.0;phi+=4.0){phir=c*phi;phir20=c*(phi+20);glBegin(GL_QUAD_STRIP);for(theta=-200.0;theta<=200.0;theta+=1.0) {thetar=c*theta;x=sin(thetar)*cos(phir);y=cos(thetar)*cos(phir);z=sin(phir);glVertex3d(x,y,z);x=sin(thetar)*cos(phir20);y=cos(thetar)*cos(phir20);z=sin(phir20);glVertex3d(x,y,z);}glEnd();}glBegin(GL_TRIANGLE_FAN);glVertex3d(0.0,0.0,0.0);c=M_PI/180;double c80=c*80;z=sin(c80);for(theta=-200;theta<=200;theta+=1.0) {thetar=c*theta;x=sin(thetar)*cos(c80);y=cos(thetar)*cos(c80);glVertex3d(x,y,z);}glEnd();glBegin(GL_TRIANGLE_FAN);glVertex3d(0.0,0.0,-1.0);z=-sin(c80);for(theta=-200;theta<=200;theta+=1.0){thetar=c*theta;x=sin(thetar)*cos(c80);y=cos(thetar)*cos(c80);glVertex3d(x,y,z);}glEnd();}void display(){glClear( GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT); glMatrixMode(GL_MODELVIEW);glLoadIdentity();GLfloat ball_specular[]={1.0, 1.0, 1.0, 1.0};GLfloat ball_diffuse[]={1.0, 1.0, 1.0, 8.0};GLfloat ball_ambient[]={1.0, 1.0, 1.0, 2.0};GLfloat ball_shininess={100.0};GLfloat light_ambient[]={0.0, 0.0, 0.0, 1.0};GLfloat light_diffuse[]={1.0, 1.0, 1.0, 1.0};GLfloat light_specular[]={2.0, 1.0, 1.0, 0.0};GLfloat light_position[]={2.0, 2.0, 2.5, 2.5};glLightfv(GL_LIGHT0, GL_POSITION, light_position);glLightfv(GL_LIGHT0, GL_AMBIENT, light_ambient); glLightfv(GL_LIGHT0, GL_DIFFUSE, light_diffuse); glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular); glMaterialfv(GL_FRONT, GL_SPECULAR, ball_specular); glMaterialfv(GL_FRONT, GL_AMBIENT, ball_ambient); glMaterialfv(GL_FRONT, GL_DIFFUSE, ball_diffuse); glMaterialf(GL_FRONT, GL_SHININESS,ball_shininess); glShadeModel(GL_SMOOTH);glEnable(GL_LIGHTING);glEnable(GL_LIGHT0);glEnable(GL_DEPTH_TEST);glClearColor (0.0, 0.0, 0.0, 1.0);glColor3f (1.0, 1.0, 1.0);glEnable(GL_NORMALIZE);glEnable(GL_CULL_FACE);glCullFace(GL_BACK);draw_sphere();glEnd();glFlush();}void init(){glClearColor( 0.0, 0.0,0.0, 0.0);glColor3f(0.0,0.0,0.0);glOrtho(-5.0, 5.0, -5.0, 5.0,-5.0,5.0);}void reshape(int w,int h){glViewport(0,0,w,h);glMatrixMode(GL_PROJECTION);glLoadIdentity();glOrtho(-1.5,1.5,-1.5,1.5,-1.5,1.5);}int main(int argc, char* argv[]){glutInit(&argc,argv);glutInitDisplayMode(GLUT_SINGLE|GLUT_RGB|GLUT_DEPTH); glEnable(GL_DEPTH_TEST);glutInitWindowSize(400,400);glutInitWindowPosition(0,0);glutCreateWindow("三维球体");glutReshapeFunc(reshape);glutDisplayFunc(display);init();glutMainLoop();return 0;}。

使用OpenGL画球体

使用OpenGL画球体

（计算机图形学）实验报告实验名称使用OpenGL画球体实验时间年月日专业班级学号姓名成绩教师评语：一、实验目的1、了解并学习open GL的编程；2、掌握在open GL生成图形的基本思想和基本步骤；3、使用open GL具体生成简单的三维立体图形；二、实验原理简单的说，该实验就是使用数学函数与OpenGL库中的函数实现图形的生成，比如生成球的函数为x=sin(thetar)*cos(phir);y=cos(thetar)*cos(phir);z=sin(phir);之后在对thetar的值进行定义，使其在某一范围内变化。

然后面的集合就生成了我们所需要的球体，但是该实验没有进行光照和材质的设定，所以看起来并不像一个立体的球体形状。

其间还需要对OpenGL的编程原理和其所包含的库比较了解。

OpenGL核心库：Windows: OpenGL32。

大多数Unix/Linux系统：GL库(libGL.a)OpenGL实用库(Utility Library, GLU)：利用OpenGL核心库提供一些功能，从而避免重复编写代码，与窗口系统的连接OpenGL实用工具库（OpenGL Utility ToolkitLibrary, GLUT），提供所有窗口系统的共同功能，打开窗口，从鼠标和键盘获取输入，弹出菜单，事件驱动。

代码可以在平台间移植，但是GLUT缺乏在特定平台上优秀工具包所具有的功能滚动条。

函数的功能glVertex3f(x, y, z)，属于GL库参数个数，x, y, z为float。

在glVertex3fv(p)中注意每部分的大小写，p为指向float的指针。

绝大多数常数采用＃define在头文件gl.h, glu.h和glut.h中定义。

注意#include <glut.h>会自动包含其它两个头文件。

例如：glBegin(GL_POLYGON);glClear(GL_COLOR_BUFFER_BIT);在头文件中也定义了OpenGL数据类型：GLfloat, GLdouble, …关于最初建立文件的步骤创建一个win32 console application类型的workspace文件，创建一个C/C++文件，包含前面的代码，并把这个文件插入到workspace文件中进入菜单Project Settings…, 选择Link标签，在Object/library modules文本框中加上opengl32.lib, glu32.lib, glut32.lib, 注意用空格分开，然后编写程序。

东南大学opengl课程设计

东南大学opengl课程设计

东南大学opengl课程设计一、教学目标本课程旨在通过OpenGL编程教程，让学生掌握图形渲染的基本概念和编程技巧，从而能运用OpenGL进行简单的图形界面设计。

1.理解OpenGL的基本概念和架构。

2.掌握OpenGL的基本图形绘制方法和纹理映射。

3.理解图形渲染的基本流程和原理。

4.能运用OpenGL进行简单的图形界面设计。

5.能通过OpenGL实现基本的3D图形渲染。

6.能运用OpenGL进行简单的游戏开发。

情感态度价值观目标：1.培养学生对计算机图形学的兴趣。

2.培养学生独立思考、解决问题的能力。

3.培养学生团队协作、沟通交流的能力。

二、教学内容本课程的教学内容主要包括OpenGL的基本概念、图形绘制方法、纹理映射、图形渲染流程等。

具体安排如下：1.OpenGL基本概念和架构：介绍OpenGL的发展历程、基本概念和架构。

2.OpenGL基本图形绘制方法：line、triangle、circle等基本图形的绘制。

3.纹理映射：介绍纹理映射的概念、方法和应用。

4.图形渲染流程：理解图形渲染的基本流程，包括模型视图矩阵、投影矩阵、材质、光照等。

5.简单的3D图形渲染：通过OpenGL实现简单的3D图形渲染。

6.游戏开发：运用OpenGL进行简单的游戏开发。

三、教学方法本课程采用讲授法、案例分析法和实验法相结合的教学方法。

1.讲授法：用于讲解OpenGL的基本概念、图形绘制方法和纹理映射等理论知识。

2.案例分析法：通过分析具体的案例，让学生理解图形渲染的流程和原理。

3.实验法：让学生动手实践，运用OpenGL进行图形界面设计和游戏开发。

四、教学资源1.教材：选用《东南大学opengl课程设计》教材，为学生提供系统的学习资料。

2.多媒体资料：提供OpenGL相关的视频教程、课件等，丰富学生的学习体验。

3.实验设备：为学生提供计算机、显卡等实验设备，确保实验教学的顺利进行。

4.在线资源：推荐学生访问OpenGL官方文档、论坛等，以便了解最新的OpenGL技术和交流学习经验。

基于OpenGL的三维游戏设计与实现

基于OpenGL的三维游戏设计与实现

基于OpenGL的三维游戏设计与实现随着技术的发展，游戏行业也在不断壮大，人们对游戏的需求也日益增长。

而三维游戏因其更加真实、丰富的游戏体验，成为了游戏行业发展的趋势之一。

这篇文章将从基于OpenGL的三维游戏设计与实现方面进行讨论。

一、OpenGL简介OpenGL（Open Graphics Library）是一种跨平台的图形渲染API，是由Silicon Graphics公司开发的。

它可以用于绘制2D和3D图形，而且支持硬件加速，运行效率较高。

OpenGL的基本概念是通过多边形组成的网格来组成3D物体，然后通过不同的着色技术来渲染出真实的3D效果。

OpenGL的核心版本是2.0和3.0，后者的功能更加强大，但相应的代码量和难度也更大。

二、三维游戏的基本原理在三维游戏中，玩家可以在虚拟的3D场景中进行游戏。

游戏制作人员通过使用3D建模软件（如Maya、Blender等）创建3D 场景和角色模型，并使用OpenGL等图形渲染API将这些模型渲染出来。

其中最重要的部分是光照模型。

光照是指在三维空间中，光源对物体表面的照射效果。

通常有多种光源，如环境光、点光源、方向光等。

它们不同的组合和设置但是会产生不同的渲染效果。

在三维游戏中，光照模型可以决定场景的整体效果，渲染出更逼真的画面。

除了光照模型，三维游戏中的其他技术还包括纹理映射、投影、碰撞检测等。

通过这些技术的运用，制作人员可以创建一个更加真实、丰富的3D游戏场景。

三、OpenGL的优缺点OpenGL具有通用性和开放性，跨平台性较好。

因此，许多游戏基于OpenGL渲染技术进行开发。

此外，OpenGL的功能比较强大，支持2D和3D图形渲染，而且具有较高的运行效率。

这些优点使OpenGL成为游戏开发中非常重要的技术。

但是，OpenGL的学习难度较大，需要较强的数学和物理基础，并且难以掌握。

同时，OpenGL的文档较为复杂，为新手入门带来不小的难度。

四、三维游戏的发展趋势随着技术的不断发展，三维游戏的画面质量越来越逼真，游戏的玩法也日趋繁多。

利用OpenGL实现三维绘图

利用OpenGL实现三维绘图

利用OpenGL实现三维绘图前言：在三维绘图蓬勃发展的过程中，计算机公司推出了大量的三维绘图软件包。

其中SGI公司推出的OpenGL，作为一个性能优越的图形应用程序设计界面（API）异军突起，取得了很大的成就。

它以高性能的交互式三维图形建模能力和易于编程开发，得到了Microsoft、 IBM、 DEC、 Sun、 HP等大公司的认同。

因此，OpenGL 已经成为一种三维图形开发标准，是从事三维图形开发工作的必要工具。

一．初始化OpenGL绘图环境1．定义颜色格式和缓冲模式OpenGL提供两种颜色模式：RGB（RGBA）模式和颜色索引模式。

在RGBA模式下所有颜色的定义用RGB三个值来表示，有时也加上Alpha值（表示透明度）。

RGB三个分量值的范围都在0和1 之间，它们在最终颜色中所占的比例与它们的值成正比。

如：（1，1，0）表示黄色，（0，0，1）表示蓝色。

颜色索引模式下每个象素的颜色是用颜色索引表中的某个颜色索引值表示（类似于从调色板中选取颜色）。

由于三维图形处理中要求颜色灵活，而且在阴影，光照，雾化，融合等效果处理中RGBA 的效果要比颜色索引模式好，所以，在编程时大多采用RGBA模式。

OpenGL提供了双缓存来绘制图像。

即在显示前台缓存中的图像同时，后台缓存绘制第二幅图像。

当后台绘制完成后，后台缓存中的图像就显示出来，此时原来的前台缓存开始绘制第三幅图像，如此循环往复，以增加图像的输出速度。

设置窗口显示模式函数：voidauxInitDisplayMode(AUX_DOUBLE//双缓存方式|AUX_RGBA);//RGBA颜色模式2．设置光源OpenGL的光源大体分为三种：环境光（Ambient light），即来自于周围环境没有固定方向的光。

漫射光(Diffuse light)来自同一个方向，照射到物体表面时在物体的各个方向上均匀发散。

镜面光(Specular light)则是来自于同一方向，也沿同一个方向反射。

实验七 绘制三维球体

实验七 绘制三维球体

实验七绘制三维球体一、实验目的：熟悉LabVIEW各种各种菜单和模板掌握LabVIEW中各种数据类型及其使用方法明确LabVIEW中各种程序的结构掌握LabVIEW中各种图形控件的用法二、实验要求：利用LabVIEW中三维参数图形控件绘制一个三维球体，其中X=cosθcosφ，Y= cosθsinφ，Z= sinθ，其中0≤θ≤2Л, 0≤φ≤2Л, θ变化的步长为（Л／24），φ变化的步长为（Л／12）。

三、程序流程：四、实验步骤及原理阐述：1.在前面板上设置图形显示控件，控件选板-->新式-->图形-->三维参数图。

2.创建X、Y、Z的数组。

由于“三维参数图”的X、Y、Z输入端口要求是二维数组元素输入，因此需要对X、Y、Z创建二维数组，利用两层循环并按照题目要求创建X、Y、Z的二维数组,根据题意将θ为自变量的函数放在内层循环里面，将φ为自变量的函数放在外层循环。

步长的控制可用最小步长与循环变量相乘来控制，而取值范围则可用循环次数来确定。

这样就创建了X、Y、Z各自的二维数组。

图一实现了创建X、Y、Z变量的数组的功能。

图一3.三维图形的显示。

将上述X、Y、Z各自的数组与“三维参数图”相应的输入端相连，运行程序，即可显示出一个完整的球体。

图二为“三维参数图”图形控件。

图二五、实验结果：实验结果：运行程序，打开程序的前面板即可得到如下结果，由图可见程序所画三维图形就是一个完整的球体，实验结果见图三。

图三六、实验心得：（1） LabVIEW中图形控件较多，在使用时应注意图形控件所要求输入数据的类型，否则线是连接不上的。

（2）其中的自变量θ的取值范围必须是0到2Л，画出来的图形才是完整的球体。

（3）数组的创建用循环结构比较方便，推而广之，可利用循环结构进行任意维数数组的创建。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

游戏软件设计课程报告（三维球体的实现）院系：专业：学号：姓名：指导教师：2010年10月10日目录目录一、应用程序的最终界面----------------------------------------------------------------1二、三维球体的绘制---------------------------------------------------------------------21、球体绘制方法研究 ----------------------------------------------------------------22、面分解法的实现----------------------------------------------------------------32.1面分解函数 ----------------------------------------------------------------32.2初值的选取 ----------------------------------------------------------------32.3 球体的实现----------------------------------------------------------------43、三角形绘制函数----------------------------------------------------------------44、三角面法向量函数 ----------------------------------------------------------------55、点的模长扩展函数 ----------------------------------------------------------------56、南北极法的实现----------------------------------------------------------------57、动画的实现-------------------------------------------------------------------10三、二种绘制方法的比较---------------------------------------------------------------12一、应用程序的最终界面一、应用程序的最终界面本OpenGL应用程序的最终界面主要由二部分构成，其一是参数控制栏，其二是视图显示窗。

如下图如示。

当通过左边的控制面板来修改球体参数时，右边的视图窗口即会显示出用户操作所产生的效果。

球体参数控制面板动态球体效果显示二、三维球体的绘制1、球体绘制方法研究OpenGL 绘制几何图形，本人认为关键的一步在于建立物体的几何模型。

我们通过不同的规则来对同一个物体建模，将会得到很不相同的结果。

把物体的模型建设好，即能用数学表达式来表达或说构建出一个物体，那么用OpenGL 将其画出来或说表达出来，将不会是一件很困难的事情。

如何建立球体模型呢？由于我们实际的生活经验不难发现，地球可以抽象为一个理想的球体，而地球的定位一般是通过经度纬度值。

也就是说只要有二个参数就基本上可以确定一个球体上的点的几何位置。

基于此，首先可用经纬特征来构建一个球体模型。

假想好球体也分为南北二极，再选取一个点为经度的零点，这样便可以把球体想成是由很多的水平圆和竖直圆来包围着的。

而这些圆与圆的交点就构造出了很多的小平面，我们画球的目的就是要将这些小平面一个个画出来。

每个小平面再分为二个三角面，这样使每个经纬相交的点对应着二个小三角面。

4个顶点由经纬度是容易确定的，从而2个小三角面也就易于在OpenGL 中勾画出来。

如下图所示：当然，像球这样规则的几何体还有一个更普通的建模方法，在此简称为面分解法：即是先想像出构造出该物体的最小单元，由此画出逼近物体最粗糙或说最失真的图形。

再由该最失真图形一步步细化，从而慢慢逼近最真实的图形。

球体可以想像是由很多的小三角面构成，球体最粗糙的图形可以认为是一个正4面体，它的面分解法原理是将每个三角面分再分为更小的三角面，其过程表述如下：取初始三角形三边上的中点，将该三点模长扩展为球体半径长度，再将原始三点与现在三点结合，构成了4个小三角形。

其图形表示如下：纬线1纬线2经线1经线2图：每个交点对应二个小三角面V PP1 P2 P3 P4P1P2P3 P12 P312、面分解法的实现2.1面分解函数参数v1,v2,v3为初始三角面的三个顶点向量，count记录当前要分解的级数，也就是当前该面要进行等分的次数。

若count = 0，则不需要等分，而直接以初始三个顶点画三角面。

若count = 1，则要等分一次，若count = 2，则要进行二次等分，最终该原始三角面将被分为1*4*4 = 16个。

依次类推。

程序实现代码如下：void CVRworkView::SubDivide(float *v1, float *v2, float *v3, int count){//count为等分级数if(0 >= count) //count=0,则画由三点构成的三角形{DrawTriangle(v1,v2,v3);}else{GLfloat v12[3],v23[3],v31[3];GLint i;for(i = 0; i < 3; i++){v12[i] = (v1[i]+v2[i])/2; //求取等分的中点坐标v23[i] = (v2[i]+v3[i])/2;v31[i] = (v3[i]+v1[i])/2;}Normalize(v12,(float)m_nRadius); //将所得中点进行模长扩展Normalize(v23,(float)m_nRadius);Normalize(v31,(float)m_nRadius);SubDivide(v1,v12,v31,count-1); //对所产生的4个新的三角面再进行等分SubDivide(v2,v23,v12,count-1);SubDivide(v3,v31,v23,count-1);SubDivide(v12,v23,v31,count-1);}}2.2初值的选取2.1介绍的是针对一个普通面的分解办法，进行其操作的前提是要已知经初始的三个顶点。

实际中初始面（初始图形）的设计是有一定艺术水平的。

初始图形构造的好，不仅图形的空间位置易于确定，而且也容易构造出更逼真的图形。

在一般的参考书上，球体的初始图形是一个正20面体，当然，这是一个很好的办法。

但在本次设计中，球体的初始图形设置为由6个点构成的8面体，之所以这样做，是因为这样更有利于理解球体图形的生成，而且这样也方便确定各点的空间坐标。

所构成的图形如下图所示述：初始的六个点都取自于坐标轴，关于原点对称地在各坐标轴上取二点，从而易写出一个适合坐球体初始图形的各点的坐标如下：P1(r, 0, 0)，P2(-r, 0, 0)P3(0, 0, r)，P4(0, 0, -r)P5(0, r, 0)，P6(0, -r, 0)2.3 球体的实现void CVRworkView::DrawGeometry(){GLfloat r = (GLfloat)m_nRadius;GLfloat vdata[6][3] = { //初始点坐标{r,0.0,0.0},{-r,0.0,0.0},{0.0,r,0.0},{0.0,-r,0.0},{0.0,0.0,r},{0.0,0.0,-r}};GLuint tindices[8][3] = { //初始面的构造{2,4,0},{2,0,5},{2,5,1},{2,1,4},{3,0,4},{3,5,0},{3,1,5},{3,4,1}};for(int i = 0; i < 8; i++){ //绘制球体SubDivide(&vdata[tindices[i][0]][0],&vdata[tindices[i][1]][0],&vdata[tindices[i][2]][0],m_nCount);}}3、三角形绘制函数void CVRworkView::DrawTriangle(float *v1, float *v2, float *v3) {//以三点为顶点画三角形GLfloat normal[3] = {0,0,0};NormalTriangle(v1,v2,v3,normal); //求取面法向量glBegin(m_nPattern);glNormal3fv(normal);glVertex3fv(v1);glVertex3fv(v2);glVertex3fv(v3);glEnd();} X4、三角面法向量函数经验认为，画图时面法向量的方向判定是很关键的。

有时，所画出的图形经常看到黑白相间，使不当显示的地方却能够被人眼所看到，那么这类问题一般都是因为法向量的方向计算有误。

void CVRworkView::NormalTriangle(float *v1, float *v2, float *v3, float *vout){//求三点构成的三角形面的法向量GLfloat v12[3],v23[3];for(int i = 0; i < 3; i++){v12[i] = v2[i] - v1[i];v23[i] = v3[i] - v2[i];}vout[0] = v12[1]*v23[2] - v12[2]*v23[1];vout[1] = -(v12[0]*v23[2] - v12[2]*v23[0]);vout[2] = v12[0]*v23[1] - v12[1]*v23[0];Normalize(vout,1);}5、点的模长扩展函数当细分三角面的时候，求取中点之后还需要将该中点的模长扩展为球半径的长度，这样才会使新增的点属于球体面上的点，从而画的图形才不会失真，不会有突高突低的形状。

扩展模长的方法很简单，即是使点的失量方向不改变，只增大其模长。

代码如下述：void CVRworkView::Normalize(float *v, float radius){//向量的标准化,以模长为radius进行标准化GLfloat d = (GLfloat)sqrt(v[0]*v[0]+v[1]*v[1]+v[2]*v[2]);if(d == 0.0){return ;}v[0] /= d; v[1] /= d; v[2] /= d;v[0] *= radius; v[1] *= radius; v[2] *= radius;}6、经纬度法的实现按一定的角度分解出单位纬度，然后再按一定的角度分解出单位经度，由此可得画小三角面的循环次数以及各点上的经纬值，从而可画出图形。
