基床抛石、夯实监理细则

青岛港前湾港区四期工程

5~8泊位水工工程

床

抛

石

打

夯

监

理

实

施

细

则

监理单位：山东省交通工程监理咨询公司

青岛港前湾四期水工项目部

编制人：

审核人：

编制日期：2009年1月

目录

1、工程概况 (1)

2、监理范围和目标 (2)

3、监理工作内容 (2)

3.1 质量控制措施 (2)

3.2 进度控制措施 (6)

3.3 费用控制措施 (7)

3.4 HSE控制措施 (7)

1、工程概况

1.1工程分项名称

青岛港前湾港区四期工程码头主体基础施工基床抛石工程、基床夯实工程。

1.2工程地点

青岛港前湾港区工程位于青岛市经济技术开发区前湾南港区。1.3工程项目组成

基床抛石工程、基床夯实工程。

1.4工程规模：

码头全长1320m，基槽k+0～k+243m段底标高为-22.0m,底宽为24.2m，k+243m～k+1320m段底标高为-24.5m, 底宽29.55m，抛石顶标高为-20.0m，抛石量10～100kg块石20万方，开山石3.83万方，二片石1.13万方。

2、监理范围和目标

2.1 监理范围

抛填石料的质量、抛填范围、分层厚度；夯实范围、夯实遍数、夯实效果；HSE工作。

2.2 质量目标

本工程的施工质量等级按《港口工程质量检验评定标准》要求进行控制，并达到优良。

业内资料及时准确，符合规定要求。

2.3 进度目标

按甲方要求的施工进度控制。

2.4 费用控制目标

中期支付的工程质量达到合同标准，工程费用控制在该分项工程的预算之内。

2.5 HSE目标

健康（H）目标：无疾病传播、无辐射损害人员健康。

安全（S）目标：杜绝重大伤亡、火灾、重大施工安全事故。

环境（E）目标：最大限度保护生态环境，无施工污染。

3、监理工作内容

3.1 质量控制措施

3.1.1 基床抛石

1）审批承包商开工前提交的该分项工程的施工方案。

检查施工方在工程开工前的各项开工准备，审核承包商用于本工程的各种抛石施工船舶机械、人员是否符合工程要求，同时确定抛石石料来源。在进行基床抛石前，还要检查基槽是否有回淤出现，出现回淤要求施工方进行清理。

2）质量控制点

①进场原材料

抛填石料要求未风化、不成片状、无严重裂纹、级配良好；块石饱水抗压强度不低于50Mpa。

②抛填范围、基床顶标高

基床顶宽不小于设计宽度即50.2m，且不大于50.6m，根据施工图纸及岸上的导标对抛填范围进行检查。

基床抛石顶面不超过设计规定的高程即-20.0m，且不宜低于-20.5m；顶层块石抛填结束后，通过水砣对基床顶标高进行检查。

③回淤沉积物

重度大于12.6KN/m3的回淤沉积物厚度不大于300mm，否则进行清淤处理。

④分层厚度

分层要均匀，开山石垫层每层2.5m，块石基床每层厚度2m，每层抛填结束后，通过水砣进行检查。

3）基床抛石施工控制

（1）基床抛石施工时，监理人员对抛石石料质量进行检查，至抛石料厂查看石料质量情况，要求施工方取石料送检，进行立方强度试验。

（2）在抛石过程中，监理人员在抛石施工现场进行旁站监理，检查石料装船的情况，检查石料的质量、块石的大小，对石料质量不好的，现场要求施工方不得使用装船，对不合格的石料要求不得用于进行基床抛石施工。

（3）在抛石过程中，监理人员认真检查控制基床抛石分层抛填的厚度，按设计规范要求进行分层抛填，每层抛石厚度不得大于2m，以保证码头整体的总沉降量满足设计和规范要求。

4）基床抛石验收

每层基床抛石结束后，监理、甲方代表及质监站对每层的基床抛石情况进行验收，使用测深水砣对每层的抛石施工高程进行点水验

收，监理人员在抛石船上读数记录，所测数据经甲方代表、质监站及监理共同检查，所测数据达到设计要求后为验收合格，验收抛石施工时，要求施工方控制好基床顶面高程，局部高差不大于50cm，为基床整平施工提供有力条件。对于验收不合格的，要求施工方对该断面进行重新补抛施工，补抛结束后，由甲方代表、质监站及监理联合进行验收，合格后可以进行下一道工序施工。

水下基床抛石允许偏差、检验数量和方法

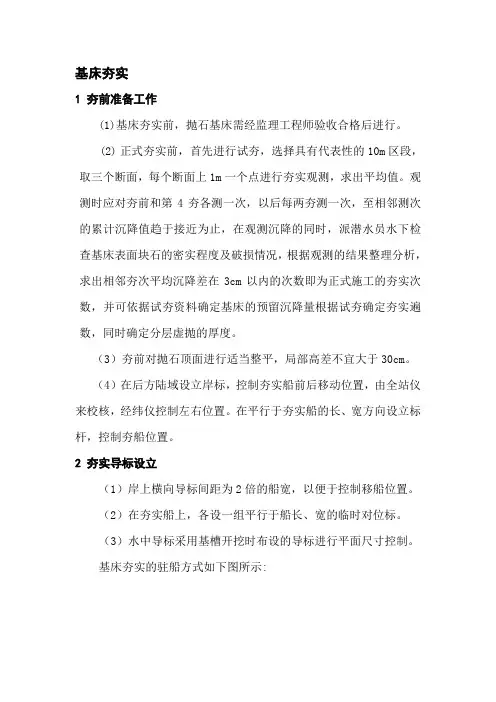

3.1.2基床打夯

1）审批承包商开工前提交的该分项工程的施工方案。

在基床打夯开工前，首先审批施工方提交的基床打夯分项工程施工方案，对施工方的施工准备情况进行检查，检查打夯船机设备的机械性能，并审查基床打夯施工方案。基床打夯施工前检查确定打夯船的夯锤重量，计算出夯锤落距，保证夯实的冲技能，确保基床的地基承载力，确定好夯实遍数，按照规范要求，确定为基床每层夯实四遍，共计每点16夯次。

2）检查基床夯实施工

（1）在基床打夯施工过程中，监理人员上船对夯实过程进行旁站，检查夯锤的重量以及施工中夯锤提起的落距，确保夯实的冲击能符合设计规范要求。

（2）现场监理人员观察施工方的夯实遍数符合设计规范要求，每层基床打夯的夯实遍数不得少于施工方案所确定的遍数，以保证基床打夯效果符合设计规范要求。

（3）监理人员在打夯施工时，检查基床夯实的范围、分层厚度以及分段打接长度，保证基床打夯区域符合设计规范要求，避免出现漏夯、少夯的情况。

3）基床打夯验收

基床打夯验收时，采用网格法进行验收，在每个夯实施工段任意选取一个5m断面，每1米取一个断面，1米一个点，取其平均值。验收时，监理、甲方代表及质监站共同验收，验收人员分别在船上和陆上进行验收控制，船上的验收人员检查夯锤的重量以及验收时复夯提起的落距，并且要观察好打夯船的位置，确保打夯位置在打夯基床范围内，并保证验夯时不出现移位；陆上的验收人员要使用水准仪对用原夯锤、原夯击能复打一夯次（夯锤相邻排列，不压半夯）的沉降量进行观测并记录，并计算出平均值，验夯记录、平均夯沉量经甲方代表、质监站及监理查看确定夯沉量符合设计要求后，基床打夯验收合格。对于验收不合格的，要求施工方对断面重新进行基床打夯施工，直至打夯验收合格后方可进入下道工序施工

4）工序交接检查

施工时必须严格按照设计和规范要求合理安排施工顺序，其工序要与承包商提交的施工组织设计相符。

坚持上道工序不经检验不准进行下道工序的原则，上道工序完成
