地暖技术标准(发泡水泥)

低温热水地板辐射采暖技术统一标准

1.工程概况

工程名称：地面采暖施工工程

工程地点：

建设单位：

项目概况：

采暖系统：本工程热源由区域换热站房提供，热媒供、回水温度为55/45°C，采暖方式为低温热水地板辐射采暖，采暖系统为集中供暖分户计量控制系统。

2.环境条件

3.技术要求

3.1本工程适用的技术规范（标准）

《供热计量技术规程》(JGJ173-2009).

《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）；

《民用建筑热工设计规范》（GB50176-93）;

《高层民用建筑设计防火规范》（GB50045-95）;

《居住建筑节能设计标准》（DB64/521-2013）;

《辐射供暖供冷技术规程》（JGJ142-2012）;

《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002).

3.1.1执行国家、省、市现行的建设工程施工及验收规范、施工技术标准、程序、建设工程施工操作规程、“建设工程质量管理条例”、“工程建设强制性标准”、“工程建设标准强制性条文”、“建筑施工安全检查标准”以及有关建筑质量、安全施工、建筑材料备案证制度等有关文件、规定、施工图纸、技术交底等有关技术说明和“建筑安装工程质量检验评定统一标准”、“建筑工程质量检测评定标准”等。

3.2材料质量

3.2.1进入施工现场的材料质量要达到宁夏回族自治区工程建设标准

3.2.2进入施工现场的材料要有检测报告、产品合格证，并现场取样报验送检且通过建设局、质检站等单位验收合格。

3.2.3地暖盘管管材:室内埋地敷设的采暖管道采用De20*2.0mm(外径*壁厚)交联聚乙烯管(PE-RT),管道的性能应符合<<地面辐射供暖技术规程>>(JGJ142-2004)附录B表

B.1.2-1中使用条件为4级的规定,管道工作压力不应小于1.25MPa，具体以施工图纸为准;管道的使用寿命在正常使用条件下在50年以上； PE-RT管不采用带阻氧层的管材。

3.2.4分集水器：每户设有分集水器,分集水器须带防护壳，管壁2.8mm厚，其供回水间距250mm，安装尺寸详见分集水器安装详图.在分集水器上均设有自动排气阀,分集水器(含连接件等)的材料为Hpb59-1铜，所带阀门为全铜制。分水器,集水器(含连接件等)的材料的表观,内外表面应光洁,不得有裂纹,砂眼,冷隔,夹渣,凹凸不平等缺陷.表面电镀的连接件,色泽应均匀,镀层牢固,不得有脱镀的缺陷.另外，表面须做防腐处理，保护等级符合 GB/T 10125《人造气氛腐蚀试验盐雾试验》的要求，铜制金属连接件与管材之间的连接结构形式宜为卡套式或卡压式夹紧结构.

3.2.5埋地部分盘管均为连续弯管,中间严禁设有可分拆接头,并严禁交叉;所有层户内各房间埋地盘管管径均为De20*2.0(外径*壁厚).埋地管道均采用自然弯曲,弯曲半径不小于8D(管外径).加热管分环路敷设,各环路长度尽可能相等且不大于80米,间距不大于300mm.

3.2.6管道井、地下室内管道均采用钢管：DN《50采用焊接钢管，管径<32采用螺纹连接；管径》32采用焊接。对镀锌表面缺损处刷红丹防锈漆二遍；DN>50采用无缝钢管，连接方式采用卡箍连接；采暖主立管至户内分集水器的管道为PPR管，管径具体按照施工图纸，热熔连接，采用S5系列，管道压力不低于1.25MPa。

3.2.7管道阀门：当DN<50时，采用J11W-16T型截止阀（全铜阀）；当DN>=50mm 时，采用J41H-25C型截止阀（铸钢阀）。供、回水干管最高点设置E121型自动排气阀(DN20)。系统最低点设置泄水阀。本工程采暖系统所选用的阀门、仪表、散热器及其配件和未说明压力等级的管道承压根据《绿地集团西北事业部机电管材及阀门标准》执行.

3.2.8本工程采暖系统所选用的阀门,仪表,散热器及其配件和未说明压力等级的管道承压根据《绿地集团西北事业部机电管材及阀门标准》执行.

3.3地面构造

3.3.1地暖地面做法要求:

辐射供暖地板构成图表（发泡水泥）

（注：详见附图一）

3.4施工质量

3.4.1严格按照施工图纸、施工规范及技术要求进行施工，确保工程质量，接受建设方及监理方的检查、监督及管理，完成验收前的各项准备工作（含各项检测、报验）。

3.4.2 设置界格缝，按图纸要求设置。

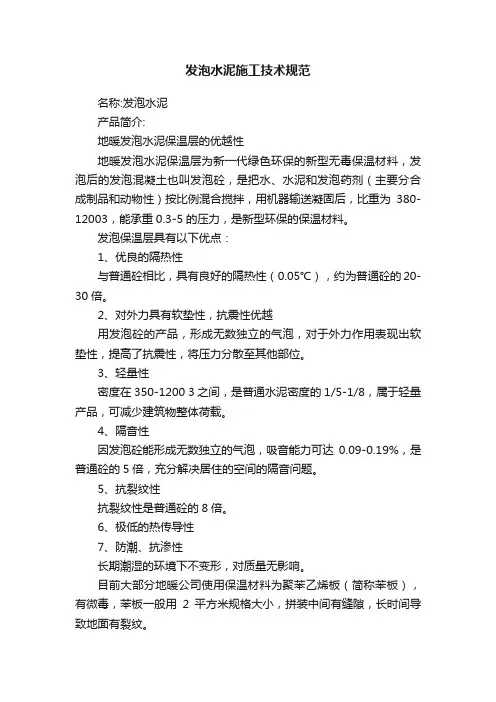

3.4.3地面做法在采暖管道下面敷设发泡水泥保温层，填充层应保证塑料管顶上的混凝土厚度不小于30mm,卫生间填充层以上做防水层,卫生间过门处应设置止水墙,在止水墙内侧配合土建专业做防水,具体做法见图集03K404/P5~P7.

3.4.4绝热层敷设平整,加热管固定点的间距,直管段不大于700mm,弯曲管段不大于350mm,加热管始末端出地面至连接配件的管段,设置在硬质套管内;在加热管始端的适当距离内或其它管道密度较大外,当管间距<100mm时,应设置柔性套管等保温措施.

3.4.5加热管与热媒集配装置牢固连接后,或在填充层养护期后,应对加热管每一通路逐一进行冲洗,至出水洁净为止.

3.4.6在试压合格后,采用豆石混凝土填充材料强度等级为M15，豆石粒径为5mm~12mm.豆石混凝土填充层的养护周期不应少于21d.养护期间及期满后，应对地面采取保护措施，不得在地面加以重载、高温烘烤、直接放置高温物理和高温设备。

3.4.7辐射供暖地板面积超过30m2或长边超过6m时,填充层应设置间距<6m,宽度不小于8mm的伸缩缝,缝中填充高发泡聚乙烯泡沫塑料.伸缩缝做法见图集03K404/18-19.

3.4.8加热管穿越伸缩缝处设长度>200mm的柔性套管(如PVC波纹管).

3.4.9在捣制混凝土填充层之前和填充层养护期满之后,应分别进行系统水压试验.试验压力为0.6MPa。施工豆石混凝土填充层时,加热盘管内的水压不应低于0.6MPa;

填充层养护过程中,系统水压不应低于0.6MPa.在试验压力下,稳压1H内压力降不大于0.05MPa为合格.

3.4.10初始加热时,热水升温应平缓,供水温度应控制在比当时环境温度高10°C左右,且不应高于32°C;并应连续运行48h;以后每隔24h水温升高3°C,直至达到设计供水温度.在此温度下应对每组分水器.集水器连接的加热管逐路进行调节,直至达到设计要求.

3.4.11系统安装完毕,在一层做0.70MPa的水压试验,1小时内压力降不大于0.05MPa,然后降压至0.40MPa,稳压2小时,压力降不大于0.03MPa,同时各连接处不渗、不漏为合格.

3.4.12 填充层养护期满后，表面裂纹宽度不得超过规范要求。

3.4.13凡以上未说明之处均应按国家标准<<建筑给水排水及采暖工程施工质量验收规范>>GB50242-2002；<<低温热水地板辐射供暖系统施工安装图集>>03K404；02系列暖通标准设计图集(DBJT28-45-2002)宁02N1~N5进行施工.

3.4.14施工所用管材管件，招投标需承包单位送样一份，合同签署后封样。施工进场须提供样品四份。

3.5附图一
