森纳士 压力变送器选型手册
Emerson Rosemount 3051压力变送器快速安装指南说明书
2012F160-11快速安装指南00825-0106-5007, Rev DC2023 年 6 月Rosemount™ 3051 压力变送器快速安装指南2023 年 6 月内容关于本指南 (3)系统准备 (5)变送器安装 (7)安全仪表系统的安装 (21)产品认证 (22)/Rosemount2023 年 6 月快速安装指南1 关于本指南本指南提供了 Rosemount 3051 压力变送器的基本安装指导。
本指南不提供组态、诊断、维护、检修、故障诊断、防爆、隔爆或本质安全 (I.S.) 安装的说明。
更多说明，请参阅 Rosemount 3051 参考手册。
本指南的电子版本也可从/Rosemount上获得。
1.1 安全信息警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请参阅《Rosemount 3051 参考手册》的认证部分，以了解与安全安装相关的任何限制。
在防爆/隔爆安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。
触电触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
导线管/电缆入口除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½-14NPT 型式。
在封闭这些入口时，只能使用有相容螺纹牙形的堵头、接头、密封接头或导线管。
标有 M20 的入口为 M20 x 1.5 螺纹样式。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或转接器。
快速安装指南3快速安装指南2023 年 6 月 警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。

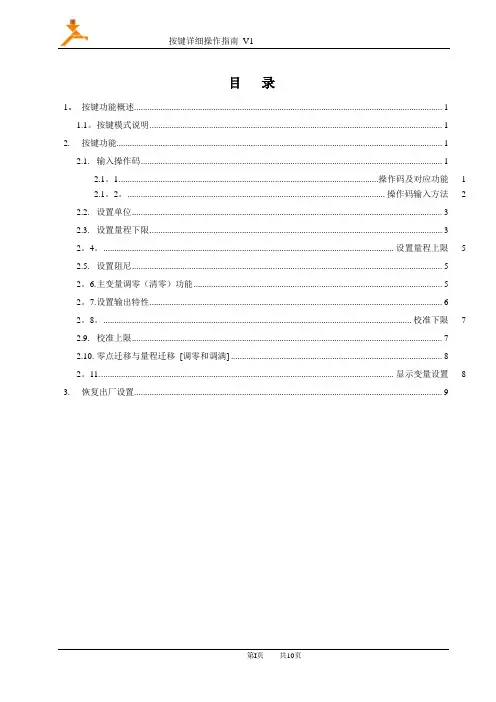

压力变送器详细操作指南
目录1。
按键功能概述 (1)1.1。
按键模式说明 (1)2. 按键功能 (1)2.1. 输入操作码 (1)2.1。
1. .....................................................................................................................操作码及对应功能 12.1。
2。
..................................................................................................................... 操作码输入方法 22.2. 设置单位 (3)2.3. 设置量程下限 (3)2。
4。
.................................................................................................................................... 设置量程上限 52.5. 设置阻尼 (5)2。
6. 主变量调零（清零）功能 (5)2。
7. 设置输出特性 (6)2。
8。
............................................................................................................................................ 校准下限72.9. 校准上限 (7)2.10. 零点迁移与量程迁移[调零和调满] (8)2。
11. ..................................................................................................................................... 显示变量设置8 3. 恢复出厂设置.. (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M"、“S"、“Z”.也支持外部扩展干簧管接口，实现不开盖调整。

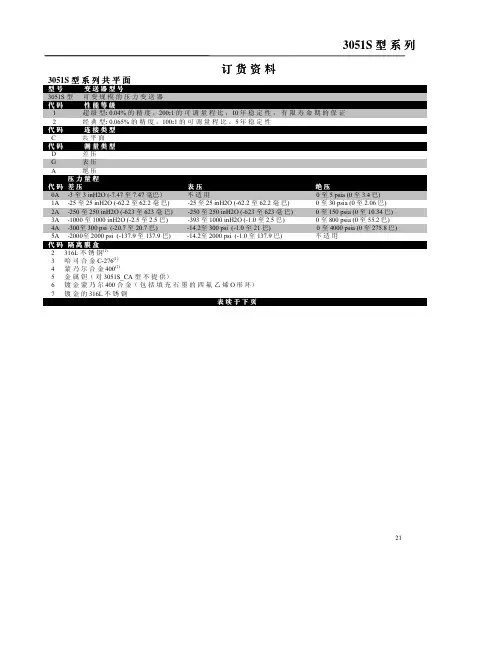

3051S选型说明中文
3051S 型系列订货资料3051S 型系列共平面3051S 型可变规模的压力变送器1 超级型: 0.04% 的精度，200:1 的可调量程比，10 年稳定性，有限寿命期的保证2 经典型: 0.065% 的精度，100:1 的可调量程比，5 年稳定性C 共平面D 差压G 表压A 绝压0A -3 至 3 inH2O (-7.47 至 7.47 毫巴）不适用 0 至 5 psia (0 至 3.4 巴)1A -25 至 25 inH2O (-62.2 至 62.2 毫巴) -25 至 25 inH2O (-62.2 至 62.2 毫巴) 0 至 30 psia (0 至 2.06 巴)2A -250 至 250 inH2O (-623 至 623 毫巴) -250 至 250 inH2O (-623 至 623 毫巴) 0 至 150 psia (0 至 10.34 巴)3A -1000 至 1000 inH2O (-2.5 至 2.5 巴) -393 至 1000 inH2O (-1.0 至 2.5 巴) 0 至 800 psia (0 至 55.2 巴)4A -300至 300 psi (-20.7 至 20.7 巴) -14.2至 300 psi (-1.0 至 21 巴) 0 至 4000 psia (0 至 275.8 巴)5A -2000至 2000 psi (-137.9 至 137.9 巴) -14.2至 2000 psi (-1.0 至 137.9 巴) 不适用2 316L 不锈钢(1)3 哈司合金 C-276(1)4 蒙乃尔合金 400(1)5 金属钽（对 3051S_CA 型不提供）6 镀金蒙乃尔 400 合金（包括填充石墨的四氟乙烯 O 形环）7 镀金的 316L 不锈钢213051 型系列2000 无A11 装配到一体化305 阀组B11 装配到一个膜盒密封组件；只对性能等级选项代码 2 提供B12 装配到两个膜盒密封组件；只对性能等级选项代码 2 提供C11 装配到 405P 小巧孔板D11 装配到 1195 一体化孔板及 305 一体化阀组EA2 装配到 Annubar 及共平面法兰 316 不锈钢 316 不锈钢 . EA3 装配到 Annubar 及共平面法兰哈司合金 C－276 哈司合金 C－276EA5 装配到 Annubar 及共平面法兰 316 不锈钢哈司合金 C－276. .E11 共平面法兰 ¼－18 NPT 碳钢 316 不锈钢E12 共平面法兰 ¼－18 NPT 316 不锈钢 316 不锈钢E13（1）共平面法兰 ¼－18 NPT 哈司合金 C－276 哈司合金 C－276E14（1〕共平面法兰 ¼－18 NPT 蒙乃尔合金 400 蒙乃尔合金 400E15（1〕共平面法兰 ¼－18 NPT 316 不锈钢哈司合金 C－276E16（1〕共平面法兰 ¼－18 NPT 碳钢哈司合金E21 共平面法兰 RC ¼ 碳钢 316 不锈钢E22 共平面法兰 RC ¼ 316 不锈钢 316 不锈钢E23（1〕共平面法兰 RC ¼ 哈司合金 C－276 哈司合金 C－276E24（1〕共平面法兰 RC ¼ 蒙乃尔合金 400 蒙乃尔合金 400E25（1〕共平面法兰 RC ¼ 316 不锈钢哈司合金 C－276E26（1〕共平面法兰 RC¼ 碳钢哈司合金 C－276F12 传统法兰 ¼－18 NPT 316 不锈钢 316 不锈钢F13（1〕传统法兰 ¼－18 NPT 哈司合金 C－276 哈司合金 C－276F14（1〕传统法兰 ¼－18 NPT 蒙乃尔合金 400 蒙乃尔合金 400F15（1〕传统法兰 ¼－18 NPT 316 不锈钢哈司合金 C－276F22 传统法兰 RC ¼ 316 不锈钢 316 不锈钢F23（1〕传统法兰 RC ¼ 哈司合金 C－276 哈司合金 C－276F24（1〕传统法兰 RC ¼ 蒙乃尔合金 400 蒙乃尔合金 400F25（1〕传统法兰 RC ¼ 316 不锈钢哈司合金 C－276F32 底部排气传统法兰 ¼－18 NPT 316 不锈钢 316 不锈钢F52 符合 DIN 传统法兰 ¼－18 NPT 316 不锈钢 316 不锈钢7/16 in 螺栓连接F62 符合 DIN 传统法兰 ¼－18 NPT 316 不锈钢 316 不锈钢 M10 螺栓连接F72 符合 DIN 传统法兰 ¼－18 NPT 316 不锈钢 316 不锈钢 M12 螺栓连接G11（1〕垂直安装液位法兰 2-in ANSI 150 级316 不锈钢G12（1〕垂直安装液位法兰 2-in ANSI 300 级316 不锈钢G14（1〕垂直安装液位法兰 2-in ANSI 150 级哈司合金 C－276G15（1〕垂直安装液位法兰 2-in ANSI 300 级哈司合金 C－276G21（1〕垂直安装液位法兰 3-in ANSI 150 级316 不锈钢G22（1〕垂直安装液位法兰 3-in ANSI 300 级316 不锈钢G24（1〕垂直安装液位法兰 3-in ANSI 150 级哈司合金 C－276G25（1〕垂直安装液位法兰 3-in ANSI 300 级哈司合金 C－276G31（1〕垂直安装液位法兰 DIN－DN 50 PN 40 316 不锈钢G41（1〕垂直安装液位法兰 DIN－DN 80 PN 40 316 不锈钢A 4－20 毫安，基于 HART 协议数字信号。
压力变送器的选型规则
压力变送器的选型规则1. 引言压力变送器是一种将压力信号转化为标准电信号输出的传感器。
它被广泛应用于工业、化工、冶金、能源等行业中，用于测量和控制流体、气体、液体等介质的压力。
选型合适的压力变送器对系统的稳定性和精度有着重要的影响，因此，在选型和应用过程中需要遵循一定的规则和原则。
本篇文档主要介绍压力变送器的选型规则。
2. 压力变送器选型规则2.1 测量介质的性质在选型过程中，需要首先确定测量介质的性质，主要包括介质的种类、温度、压力范围、粘度、腐蚀性、结晶性等。
针对不同的介质性质，需要选用不同的压力变送器型号和材料。
2.2 测量范围测量范围是指压力变送器能够测量的最小和最大压力值。
在选型过程中需要明确系统的工作压力范围，然后选择比工作压力范围稍微大一些的测量范围。
若选用测量范围过小的压力变送器，可能会导致测量范围溢出，甚至损坏压力变送器。
2.3 精度要求在具体应用场合中，通常需要对压力进行一定的精度要求。
对于一般的工业应用，精度一般要求在0.2~0.5级。
对于精度要求较高的应用，则需要选用一些高精度的压力变送器。
2.4 信号输出在选择压力变送器的时候，需要明确信号输出的形式和工作电压。
常用的信号输出形式有模拟电压信号、模拟电流信号、数字信号等。
在应用过程中，需要根据具体情况选择信号输出形式，以便后续系统的集成和处理。
同时，需要检查电缆连接方式和插头规格是否符合现行行业标准。
2.5 温度和环境特性压力变送器的工作环境通常比较复杂，可能存在较高或较低的温度、潮湿、腐蚀、震动等特性。
因此，在选型时需要注意压力变送器的温度和环境特性，以保证其能够正常工作。
2.6 安装方式在应用过程中，压力变送器的安装方式也是一个不容忽视的问题。
通常有直接安装、螺纹安装、法兰安装等方式。
它们各有优缺点，选择时需要考虑安装环境、应力方向和安装定位等因素。
3. 总结压力变送器是一种重要的工业传感器，它的选型和应用涉及到多个方面。
压力变送器选用必需知道参数说明
书山有路勤为径；学海无涯苦作舟
压力变送器选用必需知道参数说明
一、介质温度
由于压力变送器的信号是通过电子线路部分转换的，所以一般情况下，
压力变送器的测量介质温度为-30到+100度，如果温度过高，我们一般采用的是冷凝弯来冷却介质，这样相对让厂家特地为你生产一个耐高温的压力变送器的成本会降低很多.
二、测量介质
一般我们测量的是相对比较清洁的流体，我们就直接采用标准的压力变
送器就可以了，如果你所测量的介质是易结晶的或粘稠的，我们一般采用的是外置膜片的或和化学密封共同使用，这样会有效的阻止介质堵住压力测量孔.
三、接液材质
我们要考虑的是压力变送器所测量的介质，一般的压力变送器的接触介
质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性，那幺基本上所有的压力变送器都适合你对介质压力的测量.
如果你的介质对316不锈钢有腐蚀性，那幺我们就要采用化学密封，这
样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触，从而起到保护压力变送器，延长了压力变送器的寿命. 四、精度等级
每一种电子式的测量计都会有精度误差的，但是由于各个国家所标的精
度等级是不一样的，比如，中国和美国等国家标的精度是传感器在线性度最好的部分，也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分，也就是我们通常所说的测量反的
专注下一代成长，为了孩子。
压力变送器 选型手册
§ 15, 50, 75, 100, 200 and 300 Psig § 15, 50, 75, 100, 200, 300, 500, 750, 1000, 1500, 2000 and 3000 Psia
主要特点
• 高精度，小量程 § 精度:<±0.5% § 精致的结构 – 不锈钢激光焊接，介质隔离 § Maximum Flexibility – 集成电路标准信号，满量程温度补偿 § 标准的结构，并可定制非表产品，优越的性能价格比 § 5V激励电压，0.5 – 4.5V信号输出 § 8 - 30 V激励电压， 4 – 20 mA 或 1 – 5 V信号输出。
Hex
Port
·75 (A or G) ·1000A ·A 22mm 1/4-18NPT
·100 (A or G) ·1500A ·B 22mm 1/8-27NPT
·200 (A or G) ·2000A ·C 22mm M12-1.5 6g
·300 (A or G) ·3000A ·D 22mm 7/16-20UNF
A or G designate
·E 22mm 3/8-24UNF
Absolut or Gage
·F 5/8”
1/4-18NPT
·G 5/8”
1/8-27NPT
·H 5/8”
M12-1.5 6g
·I 5/8”
7/16-20UNF
·J 5/8”
3/8-24UNF
输出选项
·4.5V= 0.5 to 5.4V
3xFS
电气特性
输出信号 供电电压 供电电流 输出电流 响应时间
0.5 -4.5 V
5+/- 0.5 V
<6 mA 0.45mA 最大 (Sink<o1r mSosurce)
SITRANS P DSⅢ系列压力变送器
物理总线 带有极性转换保护 精度 参考条件
测量误差和固定点设定 ( 包括滞后和重复性 ) • 线性特性曲线
- r ≤ 10 - 10 < r ≤ 30 - 30 < r ≤ 100 长期漂移 ( 温度变化 ≤30 °C ) 环境温度的影响 • 在 -10 ... +60 °C • 在 -40 ... -10 °C 和 +60 ... +85 °C 被测值分辨率
≤ 0.075% ≤ 0.25%/5 年
≤ (0.08 ⋅ r +.1)% ≤ (0.1 ⋅ r +.15)%/10 °C -
≤ 0.3% ≤ 0.25%/10 °C 3 × 10-5 公称测量范围
13
SITRANS P 压力测量仪表
压力、绝压、差压、流量和液位变送器
DS III 系列，测量表压
SITRANS P, DS III 系列，用于表压测量
或
-
-
IEC 61158-2 是
上升特性曲线，量程起始值 0bar，不锈钢膜片，充硅油，室温 (25°C) r：量程比 (r = 最大量程 / 设定量 程)
≤ (0.0029 ⋅ r +0.071)% ≤ (0.0045 ⋅ r +0.071)% ≤ (0.005 ⋅ r +0.05)% ≤ (0.25 ⋅ r)% /5 年
B
0.04 ... 4 bar g
C
0.16 ... 16 bar g
D
0.63 ... 63 bar g
E
1.6 ... 160 bar g
F
4.0 ... 400 bar g
G
与介质接触部分材质 密封膜片
森纳士DG系列压力变送器使用说明书
DG系列压力变送器使用说明书产品概述：DG系列压力变送器采用MEMS传感器技术和高精度补偿放大电路，温漂系数小，测量精度高，过程连接与传感器一体化整体设计，不存在焊缝和密封圈，具有高过载、抗冲击特性，长期稳定性好，对动态压力和过载压力有很好的适应性。
产品特性：一体化结构，无焊缝、无密封件可用于氢气测量，抗氢脆、抗氢透不锈钢材质，耐酸、碱、盐雾等腐蚀过程接口、电气接口可定制高稳定性、高灵敏度产品应用：液压气动控制系统塑料、化纤、橡胶、聚酯、玻璃纤维等聚合物的生产制作环保及纺织印染行业工业自动化及过程控制轻工、机械及冶金、制作行业氢燃料电池等新能源行业产品性能参数：接液材料17-4PH/304/316L不锈钢/陶瓷压力量程-0.1～0、0～1MPa至0～700MPa准确度1级0.5级0.25级0.1级过载压力2倍额定压力或700MPa（取较小值）输出信号4～20mA0～5V1～5V0.5～4.5V0.5～4.5V、0.5～4.5V（比例输出）供电电压24V（典型值）；其它可供电电压见铭牌5±0.2V工作环境温度-40～85℃（标准）；-40～70℃（DG2隔爆）；-40～60℃（本安）；-40～70℃（DG1隔爆）储存温度-40～90℃相对湿度小于95%（40℃）工作介质温度-40～125℃温度漂移≤±0.02%FS/℃@（-20～85℃）压力连接方式M20X1.5外螺纹、G1/4外螺纹等规格可选长期稳定性典型值±0.25%FS/年压力类型表压、绝压、差压电气连接电缆出线、DIN连接、M12X1连接器等绝缘电阻>100MΩ/250VDC深圳万讯自控股份有限公司森纳士分公司地址：广州市天河区广汕二路600号之二首层102邮编：510520电话：************传真：************深圳万讯自控股份有限公司森纳士分公司地址：广州市天河区广汕二路600号之二首层102邮编：510520电话：************传真：************DG 系列电流输出型接线说明标准型直接出线防爆型电缆连接防爆型接线盒连接DIN 接头/带线四脚航空插/带线M12航空插/带线Pack/带线电源正V+红线红线ⅠA 1#/红线1#/红线1#/棕线A/红线输出信号正OUT+黑线黑线ⅠB2#/黑线2#/黑线2#/白线B/黑线接地GND 裸线绿线外壳/裸线4#/裸线4#/黑线C/白线悬空———3#/—3#/—3#/——DG 系列电压输出型接线说明标准型直接出线防爆型电缆连接防爆型接线盒连接DIN 接头/带线四脚航空插/带线M12航空插/带线Pack/带线电源正V+红线红线ⅠA 1#/红线1#/红线1#/棕线A/红线电源负/信号V-/OUT-黑线黑线ⅠB2#/黑线2#/黑线2#/白线B/黑线输出信号正OUT+绿线绿线ⅡA 3#/绿线3#/绿线3#/蓝线C/白线接地GND裸线白线外壳/裸线4#/裸线4#/黑线—安装注意事项：1、接线正确连接，在电气连接过程中，变送器的信号输出连接电缆建议单独通过布线槽进行连接，避免现场的干扰。
Senstronics系列压力变送器使用说明书
Senstronics系列压力变送器使用说明书Senstronics系列压力变送器使用说明书感谢您使用senstronics公司生产的压力变送器，产品使用前请仔细阅读使用说明书便帮助您正确了解、使用本产品。
1 开启产品包装后，请检查产品外观是否完好，核定产品是否与所订产品相一致。
2 严格按产品接线示意图连接，并在产品允许激励电压下工作，切勿过电压使用。
3 严禁产品长时间过压力使用，产品出现异常时，请停机检查。
4 产品长期使用后，测试介质可能会堵塞引压孔，清洗产品引压孔时，可使用能溶解物之液体多次清洗。
禁止使用坚硬器具深入引压孔，以免损坏感压膜片。
5 产品无客户自行维修部件，出现故障请与我公司联系。
6 未涉及之处，请查阅我公司相关资料或来电咨询。
电流输出型示意图电压输出型示意图电流:（电源“+”连接变送器电源“+”，变送器“返回端”连接显示器“输入端”，显示器“—”连接电源“—”。
）电压:（电源“+” 连接变送器电源“+”，变送器“输出1”连接显示器“输入端”，显示器“—”和变送器“—”、电源“—”连接。
）附件二：压力元件和封装型产品数据表温度=20℃, 电源供电=10V的数据值（除非另有说明）电参数电参数最小典型最大单位说明()电源(Vs) - 10 20 V输入阻抗(Vs 到Vg) 2925 3400 4070 Ω(包括串联补偿电阻)输出阻抗(Vh 到Vl) 2800 3200 3800 Ω零位(Vdiff= Vh - V1) -1 0 1 mV/Vs (正比于电源电压Vs)DC绝缘是指应变电桥对基体 100* 500** V (*100% 敏感元件测试>40MΩ**100%批生产试验>200MΩ)热参数:参数最小最大单位说明()工作温度范围-40 150 ℃零位温度误差-0.25 0.25 %f.s. 每100℃满量程温度误差-0.25 0.25 %f.s. 每100℃温度条件下迟滞<±0.05 %f.s.温度零位漂移<±0.1 %f.s. (在+125℃温度下90小时)参数最小最大单位说明()量程、线性度、迟滞和重复性对于单个敏感元件和封装组件.机械稳定性<±0.15 %f.s. (在1Χ106f.s.压力循环试验后)静态压力 x2.0* 额定压力范围(零位漂移<±0.1%f.s)动态压力 x1.25* 额定压力范围(零位漂移<±0.1%f.s)爆破压力> x10 额定压力范围(最大压力试验为2750bar)频率响应(谐振)> 10kHZ*任何使用压力一定要小于耐压规定，以防止大的零位漂移.温度输出(Vc相对于Vg):参数最小最大单位说明()Vc 零位400 450 mV/Vs (正比于电源电压Vs)Vc 灵敏度4575 4650 ppm /℃(来自内部量值)压力敏感元件及封装组件非线性是指在全压力范围内输出与理论直线的最大偏差(不包括迟滞)，满量程输出是指每伏的毫伏输出，它与电源电压成比例，误差是以±3σ计算。
FB1151变送器2004-1
目录一、产品适用范围及用途 (1)1、用途 (1)2、特点 (1)二、产品主要技术参数 (2)三、产品使用环境条件及技术数据 (3)四、结构特征及结构材料 (4)五、变送器选型表 (4)六、工作原理 (10)七、安装、使用和调整 (10)1、概述 (10)2、导压管 (11)3、安装 (12)4、接线 (15)5、液位测量 (16)6、校验和调整 (19)八、保养及保管应注意的事项 (24)九、维护 (24)十、防爆类型变送器使用说明 (24)1、概述 (24)2、爆炸性环境用防爆电气设备的类别、级别与温度组别 (25)3、适用范围举例 (26)十一、隔爆型变送器在使用前注意事项 (26)一、产品适用范围及用途1、用途1151 系列电容式压力/差压变送器是借鉴国外先进技术，自行研制开发成功的产品。
关键原材料、元器件、零部件均采用进口，其性能与国外先进的同类产品相一致，经过多年来的生产和销售，以及进一步的研制开发，1151系列电容式压力/差压变送器日臻完善，无论在性能指标上还是在质量可靠性上在国内电容式压力/差压变送器中都处于领先地位。
1151系列电容式压力/差压变送器具有设计原理先进、品种规格齐全、安装使用简便等特点，尤以精度高、体积小、外观美、稳定可靠、价廉物美而著称，因此在市场上享有很高的声誉，广泛应用于石油、化工、冶金、电力、食品、造纸、医药、纺织等行业，用来检测流体的差压、压力、绝对压力、流量、液位、密度等。
1151系列电容式压力/差压变送器将被测压力/差压信号转换成4～20mADC输出信号，与其他单元组合仪表或工业控制计算机配合，组成检测、记录、控制等工业自动化系统。
2、特点z精度高z稳定性好z二线制z固体元件，接插式印刷线路板z小型、重量轻、坚固抗振z量程、零点外部连续可调z正迁移可达500%，负迁移可达600%z阻尼可调z单向过载保护特性好z无机械可动部件，维修工作量少z全系列统一结构，零部件互换性强z接触介质的膜片材料可选择（316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料）z防爆结构，全天候使用二、产品主要技术参数z测量范围：0～0.125KPa～6.89MPa(详见变送器量程表) z使用对象：液体、气体和蒸汽z输出信号：4～20mADCz供电电源：普通型变送器为12～45VDC 防爆型变送器为24VDC本安型变送器须由安全栅供电z环境温度：普通型变送器－20℃～+70℃防爆型变送器－20℃～+60℃z储藏温度：－40℃～+100℃z负载特性：与供电电源有关，在某一电源电压时带负载能力见图1，负载阻抗R与电源电压V关系式为R≤50(V-12) (Ω)z指示表：指针式线性指示0～100%流量刻度和平方根指示0～100%流量刻度，以及31/ 2位LCD液晶显示0～100%z量程和零点：外部连续可调z正负迁移：最大正迁移量为最小调校量程的500% 最大负迁移量为最小调校量程的600%z静压和过载压力：4、10、25、32（MPa）（详见选型表）z容积变化量：≤0.16cm3z阻尼：0.2S~1.67S之间连续可调z启动时间：2S，不需预热z防爆认证参数：Ui=28VDC Ii=30mADC Li=0.1mH Ci=0.02uf Pi=0.84W图1 负载特性图三、产品使用环境条件及技术数据※不迁移，在标准工作条件下，充硅油、316L不锈钢隔离膜片z精确度： 0.2级、0.25级、0.5级z死区：无z稳定性：十二个月内不超过最大量程的基本误差的绝对值z振动影响：在任意轴向上，振动频率为200Hz时，误差为最大测量范围上限的± 0.05%/gz电源影响：小于输出量程的0.005%/Vz负载影响：电源如果稳定，无负载影响z安装位置影响：测量膜片未垂直安装时，最大可产生约0.24KPa的零点误差,但可校正,对量程没有影响z温度影响：在最大量程时，每28℃变化量（见表1）z静压影响：在最大量程时，最大工作压力（见表2）表1 温度影响精确度等级量程代号或名称0.2级 0.25级 0.5级2 / /≤±0.54%≤±0.36% ≤±0.5%3 /4～9，0 ≤±0.20% ≤±0.20% ≤±0.30%表2 静压影响精确度等级量程代号0.2级 0.25级 0.5级2 / / ≤1%3、6、7、8 ≤0.4% ≤0.5% ≤0.7%4、5 ≤0.25% ≤0.30% ≤0.5%3~7(高静压) / ≤2% ≤2.2%四、结构特征及结构材料变送器壳体为含镁量低于6%的铝合金，防护等级IP65，在正常工作时，表面温度不超过80℃。
关于压力变送器的选型 压力变送器如何操作
1、测量压力的类型:压力类型首要有表压、绝压、差压等；表压是指以大气压力为基准，小于或大于大气压力的压力；绝压是指以确定压力零位为基准，高于确定压力零位的压力；差压是指两个压力之间的差值。
通过不同介质的压力，压力变送器可以通过放大器放大型号把压力转换成4—20MA电流信号传输给数显报警、记录仪等二次仪表配用。
差压变送器适用于高温下粘稠介质、易结晶的介质、带有固体颗粒或悬浮物的沉淀性介质、强腐蚀或剧毒性介质。
可除去导压管泄漏污染四周环境现象的发生，可免去接受隔离液时，因测量信号的不稳定需要常常补充隔离液的繁琐工。
5、工作温度规模:测量介质的温度应维持在压力变送器能够正常工作的温度范围以内，假如温度超出适用范围，误差会变得很大并且仪器的使用寿命也会相应缩短；在压力变送器的生产过程中，会对温度影响进行测量和抵偿，以保证商品受温度影响发生的测量差错处于精度度要求的范围内。在温度较高的场合，可以思考选择高温型压力变送器或接受装置冷凝管（器）、散热器等辅佐降温方法。
电容式压力变送器的安装准备工作介绍
电容式压力变送器产品设备在很多地方都有较为广泛的应用，因此在安装之前要做好很多准备工作；
从现有的情况下来看这种产品，由于本身种类相对较多，安装前的准备工作我们确定要特别自信；
假如这些产品设备不注意的话，很有可能给后续使用带来一系列的麻烦；
那么在电容式压力变送器这种机械设备进行实际安装的过程当中，都要做好哪些准备工作？
如电源正常再察看传感器零位是否有输出，或者进行简单加压看输出是否变化，有变化证明传感器没有损坏，假如无变化传感器即已经损坏。
CXT型智能压力变送器中文选型手册 SICXT-PTCH-00J
目录目录概述 (1)特点 (1)CXT型差压（流量）变送器 (4)CXT型差压（流量）变送器（氢密封隔离膜片型） (13)CXT型压力变送器 (19)CXT型压力变送器（直接安装型） (26)CXT型压力变送器（氢密封隔离膜片型） (31)CXT型绝对压力变送器 (36)CXT型绝对压力变送器（直接安装型） (41)CXT型双法兰远传差压变送器 (46)CXT型小法兰远传差压变送器 (57)CXT型单法兰远传压力变送器 (71)CXT型小法兰远传压力变送器 (80)CXT型液位变送器 (91)CXT型小法兰液位变送器 (101)1 概述在前一代采用独特的硅微电容传感器、先进的浮动膜盒结构和最新的微处理器技术的基础上，新一代CXT 型智能压力变送器进行了优化改进，准确度由前一代的0.07%提升到0.065%，最高达0.04%，稳定性也由0.1%/3年提升至0.1%/10年，同时还具有更长的使用寿命，使用也更安全可靠和方便。
CXT 型智能压力变送器适用于石油、电力、化工、冶金、制药、轻工等行业中的压力、流量和液位测量等众多场合。
特点硅微电容传感器z CXT 型智能压力变送器采用由单晶硅材料制成的硅微电容传感器，具有滞后小、稳定性高和重复性好等特性；同时，极佳的结构设计提高了该变送器的长期稳定性。
新型先进浮动膜盒硅微电容传感器电子部件产品选型手册2 新型先进浮动膜盒z先进的浮动膜盒结构能在各种严酷的环境中保护传感器，确保其工作稳定。
z 小型化设计易于现场的设置和操作，并将温度、静压和单向过压的影响降至最低。
耐透氢z 被测介质中的氢和电解产生的氢原子透过隔离膜片，进入充灌液中并形成气体，导致不能正确传递压力的现象称为“变送器的透氢”。
本公司采用独创的经金和陶瓷镀膜处理的双镀层隔离膜片，可完全抑制透氢，更适用于炼油脱硫设备和制氢装置。
耐腐蚀z 除传统使用的哈氏合金、蒙乃尔合金、钽外，还增加了钛和锆，丰富了隔离膜片的材质。
压力变送器1151选型样本
DL1151 系列品种分类表
序
名称
型号
3
测量范围
量程
号
1
智能压力变送器
2
智能差压变送器
3
智能微差压变送器
4
智能绝压变送器
5
智能高静压变送器
6
智能液位变送器
7 智能远传压力/差压变送器
DL1151GP
DL1151DP DL1151DR DL1151AP DL1151HP DL1151LT DL1151GP/DP
316 不锈钢 316 不锈钢
钽 316 不锈钢
23 316 不锈钢 24 316 不锈钢
316 不锈钢 316 不锈钢
哈氏合金 C 蒙乃尔
25 316 不锈钢 33 哈氏合金 C 35 哈氏合金 C
316 不锈钢 哈氏合金 C 哈氏合金 C
钽 哈氏合金 C
钽
44 蒙乃尔
蒙乃尔
蒙乃尔
代号 附加选项
M1 0-100%线性指示
1.2 工作原理
被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通 过隔离膜片和δ元件内的填充液传到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组 成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等， 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通 过检测、放大转换成 4-20mA 的二线制电流信号，压力变送器和绝对压力变送器的工作原理和差压 变送器相同，所不同的是低压室压力是大气压或真空。
23
316 不锈钢
316 不锈钢 哈氏合金 C
24
316 不锈钢
压力传感器变送器选型样本
目录
1. NS-1 型小型压力传感器
(1)
2. NS-2 型小型压力传感器
(3)
3. NS-B 型压力传感器
(5)
4. NS-D 型压力传感器
(7)
5. NS-F 型压力变送器
(9)
6. NS-I1 型压力变送器
(11)
7. NS-I7 型压力变送器
(13)
8. NS-W 型无腔(平膜卫生型)压力传感器
M12×1或其它形式
5
选型指南
NS-B 型压力传感器
NS-B
压力传感器
X- X 为所需量程， 单位为 Pa，KPa，MPa，bar 例：100KPa，1bar
代码 综 合 精 度
3
0.25%
1
0.1%
0
0.05%
代码 工 作 方 式
A
绝压
G
表压(可省略）
代码 C T
输出信号 0～100mV 特殊规格
10
NS-1 小型压力传感器 16
Φ3. 6
技术指标 输入 压力范围 过载能力 测量介质 工作方式 工作电压 输出 满程输出 零位输出 综合精度 非线性 重复性 环境条件 工作温度范围 温度补偿范围 温度漂移 物理特征 螺纹接口
0～50KP a…70KP a…90KP a…100KP a…1M P a…2M P a…3.5M P a 2倍 无腐蚀、非导电气体或液体 绝压、表压、差压 5VDC
(29)
16. NS 无线装置压力传感器
(31)
17. NS-P1 型压力开关
(32))
19. NS-DAC3000 多通道数据采集系统
(36)
NS-1 小型压力传感器
压力变送器的选型 压力变送器如何操作
压力变送器的选型压力变送器如何操作压力仪器仪表在国民经济的各个领域内都有着特别广泛的应用。
在现代工业生产过程中，压力是一个特别紧要的参数。
压力、温度、流量一起并称为工业自动化掌控三大要压力仪器仪表在国民经济的各个领域内都有着特别广泛的应用。
在现代工业生产过程中，压力是一个特别紧要的参数。
压力、温度、流量一起并称为工业自动化掌控三大要素。
因此，为保证压力变送器的合理、牢靠应用，必需合理选型、正确安装。
压力变送器的选型1、压力变送器要测量什么样的压力先确定系统中测量压力的最大值，一般而言需要选择一个具有比最大值还要大1.5倍左右的压气力程的变送器。
这紧要是在很多系统中，尤其是水压测量和加工处理中，有峰值和持续不规定的上下波动，这种瞬间的峰值能破坏压力传感器。
持续的高压力值或略微超出变送器的标定最大值会缩短传感器的寿命，这样做还会使精度下降。
于是可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。
所以在选择变送器时要充分考虑压力范围、精度与其稳定性。
2、什么样的压力介质黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。
以上这些因素将决议是否选择直接的隔离膜及直接与介质接触的材料。
3、压力变送器需要多大的精度决议精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。
但紧要由非线性，迟滞性，非重复性，精度越高，价格也就越高。
4、变送器的温度范围通常一个变送器会标定两个温确段，其中一个温度段是正常工作温度，另外一个是温度补偿范围，正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时可能会达不到其应用的性能指标。
温度补偿范围是一个比工作温度范围小的典型范围。
在这个范围内工作变送器确定会达到其应有的性能指标。
温度变从两方面影响着其输出，一是零点漂移，二是影响满量程输出。
如：满量程的 /—X%/℃，读数的 /—X%/℃，在超出温度范围时满量程的 /—X%，在温度补偿范围内时读数的 /—X%，假如没有这些参数，会导至在使用中的不确定性。
压力变送器规格书
22 毛细管长度 Capil. Length 填充液 Fill Liq.
23 插入部分直径 Exte. Diam. 长度 Length
24 过程连接型式 Process Conn. 连接规格 Size
25 法兰标准 Flange STD.
等级 Rating
26 法兰材质 Flange Mat'l
密封面 Facing
34 推荐制造商 Manufacturer
35
36 序号 位号 ITEM TAG No. No.
检测位置 SEVICE
介质 FLUID
工艺管道 操作压力 操作温度
材质 OPER. PRESS OPER.TEMP
PIPE MAT'L Mpa(G)
℃
版本 FA
REV
测量范围 MEAS. RANGE
Mpa
远传密封装置 Remote Seal Unit
附件
其他
说明 NOTES：
编制
校对
审核
日期
气动连接 Pneu. Conn.
11 防护等级 Enclosure Protection
12 防爆等级 Explosion Proof
பைடு நூலகம்
13 测量元件材质 Meas Element Mat'l
14 过程法兰及法兰接头材质 Process Flange & connector Mat'l
15 排气/排液阀材质 Drains/Vents Mat'l
16 垫片/O型环材质 Gasket/O-Ring Mat'l
17 螺栓材质 Bolts Mat'l
18 过程连接 Process Conn.
压力差压变送器技术规格书
压力/差压变送器技术规范书1总则1.1本规范适项目压力、差压变送器的设计、结构、性能、安装和调试等方面的技术要求。
1.2本规范提供的是最低限度的技术要求，并未规定所有的技术要求和适用标准，投标方应提供一套满足本规范和所列标准要求的高质量标准产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方未以书面形式对本规范书提出异议，则意味着投标方提供的压力、差压变送器完全符合本技术技术规范和有关工业标准的要求。
如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”文标题的专门章节中加以详细说明。
1.4本规范书使用的标准如遇与投标方所执行的标准相冲突时，按较高标准执行。
1.5所有正式文件、所附图纸及相互通讯函件，均应使用中文。
不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。
部分硬件说明书记图纸可使用英文，但只作为辅助工作语言。
1.6只有招标方有权修改本规范书。
经买卖双方协商，最终确定的规范书应作为合同的一个附件，并与合同文件有相同的法律效力。
1.7在签订合同后，招标方有权提出因标准、规范和规程发生变化所产生的一些修订要求，具体事项由双方共同协商确定。
1.8卖方应提供不同型式、不同材质、不同规格、不同压力等级的阀组的分项单价报价及产品发生故障时须更换的零部件价格明细。
2设备使用环境2.1海拔高度：1000米以下2.2最高温度：85度2.3最低气温：-19度2.4相对湿度：≤95%3技术要求3.1供应方应明确所供设备的技术参数符合仪表数据表的技术要求并在表述中明确说明技术水平在目前的先进性。
所供设备应提供标准和规范要求的检验文件、质检合格证书和相关资料。
3.2供方应提供数据表中所要求的符合质量标准的附件和备品备件，如果有其他需要附件或备品备件，供方应以书面形式在投标书中明确说明，并附详细规格参数、材质及价格明细。
3.3供方应提供技术上成熟先进的设备，不得使用实验性的设备和技术。
samson控制阀选型手册
W & T 控制阀
240、250、280 系列控制阀包括气动和电动直通单座阀、三 通阀和角型阀。应用范围覆盖流程工业的控制和能源、电厂。 模块化设计便于更新和维护。 控制阀由阀门和执行器组成，可选气动、电动、电液或手动 执行器。为了控制目的和行程指示，可配置附件阀门定位器、 阀位开关、电磁阀，直接装配（见 20 页及信息表 T 8350 ZH） 或者按 IEC 60534-6（NAMUR 凸缘）安装。 阀体可选铸铁、球墨铸铁、铸钢、铸不锈钢或低温钢、锻钢 或锻不锈钢以及特殊材料。要求完全耐腐蚀的阀体和执行器 的所有部件都是不锈钢制成，详细资料查阅相关的数据表。
3241-Gas 型，用于气动控制和快速切断阀
6
管道连接型式
18
3241-Oil 型，用于液体燃料和液化气的气动控制
和快速气动阀
6
控制阀特有参数
3241 型经安全功能测试的气动控制阀
7
Kvs 流量系数
19
3244 型三通控制阀
7
量程比
19
阀门特性
19
特殊应用控制阀
3248 型低温控制阀
7
执行器
3249 型无菌操作控制阀
3259 8059
• IG
16... 90
325
1.4571 • •
• • •
W&T RVG 9933
• • • •
25... 150 1… 6
16… 400
150... 2500
• •
•
• •
BR 1a TB01a
• BR1d*
• •
25... 150 1… 6
10/16
150 Ibs
0.7043/ PTFE
