采矿学课程设计说明书
推荐-采矿学课程设计说明书 精品
目录前言第一章矿井概况及井田地质特征1.1 矿井概况1.2 井田地质特征1.3 煤层特征第二章采区、带边界及储量2.1 采区边界2.2 工业储量2.3 可采储量第三章采区、带区巷道布置3.1 采区煤层地质特性3.2 采区巷道布置及生产系统3.3 采区车场形式选择3.4 采区采掘接替计划第四章采煤方法结束语参考文献前言采矿课程设计是采矿工程专业学习的重要一环，它是继我们学过《井巷工程》、《采矿学》、《爆破工程》等课程，以及通过生产实习之后进行的，其目的是巩固和扩大我们所学理论知识并使之系统化，培养我们运用所学理论知识解决实际问题的能力，提高我们计算，绘图，查阅资料的基本技能，为奠定基础。
依照老师精心设计的题目，按照大纲的要求进行，要求我们在规定的时间内独立完成计算，绘图及编写说明书等全部工作。
煤层开采设计是煤炭开采重要环节，而煤矿开采技术根据煤层赋存条件的不同有很大差异。
开采方式不对会造成煤炭的极大浪费，甚至会造成伤亡事故的发生。
在21世纪，能源极为重要的时代，要适应蓬勃发展的社会经济，就必须优化开采技术，体现绿色开采和可持续发展策略，而合理的开采设计则能有效减少煤炭损失，将赋存在地下的煤炭高速度，高效率的回采出，满足祖国经济建设对能源的需求。
设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。
第一章矿井概况及井田地质特征1.1矿井概况1.1.1 井田位置、范围和交通位置郭二庄煤矿位于河北省邯郸武安市北部，以高村为中心，南距武安市约5km。
邯郸-长治公路横跨矿区南端，邢台-都党公路纵贯矿区东缘。
煤矿运煤专用线在上泉车站与褡午环形铁路接轨，交通十分便利（见图1-1）。
井田范围：北以第1地质剖面与郭二庄矿为界；南以第13地质剖面与上泉勘探区为界；西部以井田F4断层与地方煤矿为界；东部以F22断层及-550m水平切割各煤层为边界，地理坐标：北纬36°40′10″～36°43′47″，东径113°47′09″～113°48′32″。
采矿设计说明书
目录第一章课程设计大纲 (1)1.1实践课程的性质、目的与任务.................................... 错误！未定义书签。
1.2课程设计的基本要求.................................................... 错误！未定义书签。
第二章采区概况及开采范围.................................................... 错误！未定义书签。
2.1采区概况及开采范围.................................................... 错误！未定义书签。
第三章采区地质情况................................................................ 错误！未定义书签。
3.1煤层情况........................................................................ 错误！未定义书签。
3.2煤质 (4)3.3瓦斯、煤尘、自燃、地温等情况 (4)3.4地质构造........................................................................ 错误！未定义书签。
3.5开采条件评述................................................................ 错误！未定义书签。
3.6水文地质特征................................................................ 错误！未定义书签。
第四章采区工业和可采储量.. (9)4.1采区工业储量计算 (9)4.2采区煤柱损失计算 (9)4.3采区可采储量计算 (10)第五章采区巷道布置................................................................ 错误！未定义书签。
采矿工程设计说明书 课程设计
目录序论 (2)第一章：矿区概况及井田地质特性......................................................................................错误!未定义书签。
1.1 矿区基本概况...........................................................................................................错误!未定义书签。
1.2 主要地址构造............................................................................................................错误!未定义书签。
1.3 矿井开拓概况............................................................................................................错误!未定义书签。
第二章：采区基本开采件........................................................................................................错误!未定义书签。
2.1 采区开采煤层条件....................................................................................................错误!未定义书签。
2.2 采区基本条件............................................................................................................错误!未定义书签。
采矿学课程设计书

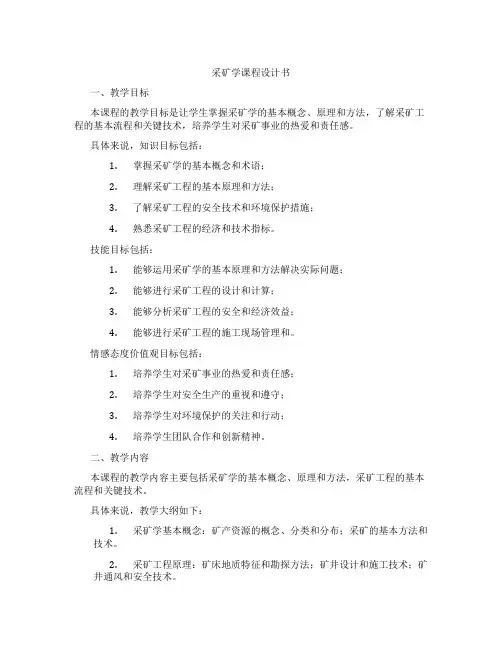

采矿学课程设计书一、教学目标本课程的教学目标是让学生掌握采矿学的基本概念、原理和方法，了解采矿工程的基本流程和关键技术，培养学生对采矿事业的热爱和责任感。
具体来说，知识目标包括：1.掌握采矿学的基本概念和术语；2.理解采矿工程的基本原理和方法；3.了解采矿工程的安全技术和环境保护措施；4.熟悉采矿工程的经济和技术指标。
技能目标包括：1.能够运用采矿学的基本原理和方法解决实际问题；2.能够进行采矿工程的设计和计算；3.能够分析采矿工程的安全和经济效益；4.能够进行采矿工程的施工现场管理和。
情感态度价值观目标包括：1.培养学生对采矿事业的热爱和责任感；2.培养学生对安全生产的重视和遵守；3.培养学生对环境保护的关注和行动；4.培养学生团队合作和创新精神。
二、教学内容本课程的教学内容主要包括采矿学的基本概念、原理和方法，采矿工程的基本流程和关键技术。
具体来说，教学大纲如下：1.采矿学基本概念：矿产资源的概念、分类和分布；采矿的基本方法和技术。
2.采矿工程原理：矿床地质特征和勘探方法；矿井设计和施工技术；矿井通风和安全技术。
3.采矿工程流程：矿石开采和运输技术；矿石处理和选矿技术；矿渣处理和利用技术。
4.采矿关键技术：矿井支护和岩土工程；矿井水防治和环境保护；矿山机械和自动化技术。
三、教学方法本课程的教学方法主要包括讲授法、讨论法、案例分析法和实验法。
具体来说，教学方法如下：1.讲授法：通过教师的讲解，让学生掌握采矿学的基本概念、原理和方法；2.讨论法：通过分组讨论和课堂讨论，培养学生的思考和表达能力；3.案例分析法：通过分析实际案例，让学生了解采矿工程的基本流程和关键技术；4.实验法：通过实地考察和实验操作，让学生亲身体验采矿工程的实践过程。
四、教学资源本课程的教学资源主要包括教材、参考书、多媒体资料和实验设备。
具体来说，教学资源如下：1.教材：选用权威、实用的采矿学教材，作为学生学习的主要参考资料；2.参考书：推荐相关的采矿学参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、教学视频等多媒体资料，提高学生的学习兴趣和效果；4.实验设备：准备相应的实验设备和器材，为学生提供实践操作的机会和条件。
说明书最终稿 - 副本
《采矿学》课程设计说明书姓名：张志伟学号：201010014219班级：采矿B10-2 题目：开滦吕家坨2.4Mt／a课程设计评语：指导教师：赵启峰职称：讲师2013年07月11日设计感受在三个星期的课程设计过程中，让我不仅从中学到了很多新的知识，更让我对所学的专业知识做了系统的复习和总结，并且能够运用已经学过的知识来解决设计中出现的问题。
通过指导教师的指导，让我掌握了矿井设计的基本步骤，也能够熟练的使用工具书来解决设计中出现的问题，更能使自己对设计进行比较周全的考虑。
本设计矿区的煤层平均倾角在 5.4°左右，煤层厚度大，煤层及地质赋存条件好，于是我采用了带区综合机械化开采，通过具体的技术比较和经济比较，选择了单斜井的开拓方式，并根据煤层赋存特点及经济条件，选择了胶带运煤、无轨胶轮车辅助运输系统。
本设计的任务重，需要进行大量的计算和绘制大量的CAD工程图，并且对一些内容需要进行反复的修改。
在短短的三个星期时间内，可能有很多地方做得不够细致。
尽管如此，却能使我更加细心的进行设计。
在本设计的制作中，我一直都细心的编写说明书的每一部分，严格按照设计要求来进行设计，对于计算就更加严格计算每一个数据，对于每一部分设计自己都亲手完成。
经过两个星期的努力，我顺利完成了城郊井工矿的设计。
最后，再次向我尊敬的老师和亲爱的同学们表示深深的谢意，他们给予我的教育、理解、关心和支持使我不断进步。
祝愿大家身体健康，万事如意。
目录1 矿区概述及井田地质特征---------------------------------------------------------------------- 31.1 矿区概况 ---------------------------------------------------------------------------------- 31.1.1 井田位置、范围、地形特点和交通位置----------------------------------- 31.1.2 工农业生产和原料及电力供应----------------------------------------------- 41.1.3 矿区气候条件 -------------------------------------------------------------------- 41.1.4 矿区水文情况 -------------------------------------------------------------------- 41.2 井田地质特征 ---------------------------------------------------------------------------- 41.2.1 煤系地层概述、勘探程度 ----------------------------------------------------- 41.2.2 井田地质构造和地质变动 ----------------------------------------------------- 51.2.3 井田水文地质特征 -------------------------------------------------------------- 51.2.4 地温 -------------------------------------------------------------------------------- 71.3 煤层特征 ---------------------------------------------------------------------------------- 71.3.1 煤层埋藏条件 -------------------------------------------------------------------- 71.3.2 煤层群特征 ----------------------------------------------------------------------- 8表1-3 煤层肉眼鉴别特征和结构特征一览表 ------------------------------------ 81.3.3 煤层的围岩性质 ----------------------------------------------------------------- 81.3.4 煤的特征 ------------------------------------------------------------------------ 102.1 境界----------------------------------------------------------------------------------------- 12.2 工业储量 ---------------------------------------------------------------------------------- 12.2.1井田勘探类型--------------------------------------------------------------------- 12.2.2 矿井地质资源量 ----------------------------------------------------------------- 12.2.3矿井工业储量--------------------------------------------------------------------- 12.3 可采储量 ---------------------------------------------------------------------------------- 22.3.1矿井设计资源/储量 -------------------------------------------------------------- 22.3.2 矿井设计可采储量------------------------------------------------------------- 23.工作制度和设计生产能力及服务年限 ------------------------------------------------------- 13.1矿井工作制度 ----------------------------------------------------------------------------- 13.2矿井设计生产能力及服务年限 -------------------------------------------------------- 1参照大型矿井服务年限的下限（大于50a）要求，T取60a，储量备用系数取1.4，则矿井设计生产能力A为： ---------------------------------------------------- 1 4.矿井开拓方式-------------------------------------------------------------------------------------- 14.1确定工业广场位置 ----------------------------------------------------------------------- 14.2确定井田开拓方式 ----------------------------------------------------------------------- 14.3确定开采水平位置、标高及水平垂高----------------------------------------------- 24.4确定运输大巷布置及位置 -------------------------------------------------------------- 2 5准备方式——带区巷道布置 ------------------------------------------------------------------- 15.1煤层的地质特征 -------------------------------------------------------------------------------- 15.1.1可采煤层的基本概况------------------------------------------------------------ 15.1.2煤层顶底板地质条件------------------------------------------------------------ 25.2带区巷道布置及生产系统 -------------------------------------------------------------- 25.2.1带区斜长的确定------------------------------------------------------------------ 25.2.2带区上山位置及布置方式------------------------------------------------------ 25.2.3带区内工作面的接替顺序------------------------------------------------------ 25.2.4带区内各种巷道的掘进方法--------------------------------------------------- 25.2.5带区生产能力及采出率--------------------------------------------------------- 25.3带区下部车场选型设计 ----------------------------------------------------------------- 35.4带区主要硐室的布置 -------------------------------------------------------------------- 35.4.1带区煤仓--------------------------------------------------------------------------- 45.4.2带区运料系统--------------------------------------------------------------------- 45.4.3带区变电所------------------------------------------------------------------------ 5 6采煤方法-------------------------------------------------------------------------------------------- 16.1采煤工艺方式的确定 -------------------------------------------------------------------- 16.1.1带区地质条件和煤层赋存条件------------------------------------------------ 16.1.2采煤工艺的确定------------------------------------------------------------------ 16.1.3回采工作面长度和推进度以及推进方向------------------------------------ 26.1.4回采工作面的破装运煤方式--------------------------------------------------- 36.1.5劳动组织表------------------------------------------------------------------------ 36.2回采巷道布置 ----------------------------------------------------------------------------- 46.2.1确定回采巷道布置形式--------------------------------------------------------- 46.2.2回采巷道支护--------------------------------------------------------------------- 66.2.3煤壁管理措施--------------------------------------------------------------------- 86.2.4确定回采巷道断面及其具体施工技术要求 -------------------------------- 9 7设计矿井基本的技术经济指标 ---------------------------------------------------------------- 1表7-1 各项技术经济指标----------------------------------------------------------------------- 1参考文献 ----------------------------------------------------------------------------------------- 31 矿区概述及井田地质特征1.1 矿区概况1.1.1 井田位置、范围、地形特点和交通位置开滦吕家坨矿业公司位于河北省唐山市古冶区境内，西距唐山18 km，北距古冶9 km。
采矿学课程设计说明书
1 矿井概况1.1矿井地形、地貌、地物及其对开采的影响斜沟井田位于山西省兴县县城以北50km处岚漪河两侧。
行政区划隶属于兴县魏家滩镇，局部位于保德县南河沟镇，项目业主为山西西山晋兴能源有限责任公司。
其地理坐标为：东经111°05′30″～111°08′33″，北纬38°32′40″～38°44′39″。
井田属吕梁山脉的西北端，山河交错，沟壑纵横，山川层叠，侵蚀冲刷剧烈，地势总体为南北高、中部低，最高点位于井田东南角寨则卯村西，海拔高程+1254.0m；最低点位于井田中东部的岚漪河谷地，海拔高程+924.0m，最大相对高差330.0m，区内大面积为第三、四系松散层所覆盖。
岢瓦铁路和县级公路从井田中部沿岚漪河通过，岢瓦铁路目前已基本建成，铁路装车站设在石吉塔沟口西侧附近的河滩地。
从节省投资，减少运营费用的角度出发，井口及工业场地选择应尽量靠近铁路装车站。
岚漪河上游有一座设计蓄水能力2400万m3的天古崖水库。
为文革期间所建，目前坝体已出现渗漏，水利部门定性为危库，矿井井口及工业场地选择需注意这一因素的影响。
1.2矿井开拓方式及主要井巷的布置形式矿井工业场地及井口布置在井田中部岢瓦铁路南侧的石吉塔沟内及沟口附近。
采用沟内外结合布置方式，场地标高+940.0～+992.0m。
根据工业场地附近煤层埋藏较浅的特点，井田采用斜井开拓方式。
矿井初期形成五条井筒，其中一、二号主斜井布置在石吉塔沟内400m处的坡地上，井口标高+980.0m，其中一号主斜井的方式掘至8号煤层+660m标高，一号主斜井倾角15°，斜长1236m，铺设带式输送机，通过煤仓与11采区带式输送机上山及8号煤带式输送机大巷相接。
二号主斜井掘进至13号煤层+585m标高，通过煤仓与21采区带式输送机上山及13号煤带式输送机大巷相接，二号主斜井倾角17°，斜长1351m，铺设胶带输送机。
露天采矿课程设计说明
某石灰石矿露天开采课程设计目录1．设计目的及要求 (1)1.1设计目的 (1)1.2设计要求 (1)1.3设计范围 (2)2.设计内容 (2)2.1露天开采境界设计 (2)2.1.1矿区概况 (2)2.1.2矿床及矿石特征 (2)2.1.3水文地质 (4)2.1.4 开拓方式选择 (5)2.1.5 境界圈定 (6)2.2公路设计 (9)2.2.1定线 (9)2.2.2平面要素 (9)2.2.3纵断面要素 (9)3.小结 (10)1．设计目的及要求1.1设计目的通过课程设计进一步消化和巩固所学过的露天矿开采设计知识，并使所学的知识系统化。
培养和训练运用所学理论知识进行露天矿境界圈定和公路设计的初步能力、综合分析问题和解决工程实际问题的能力、绘图能力以及正确使用设计手册和相关资料的能力。
通过设计，了解露天采矿和公路工程设计的内容、方法及步骤，初步掌握露天矿境界圈定和公路工程设计方法、计算方法；绘制工程图、编写设计说明书。
1.2设计要求1）按照经济合理的剥采比、矿岩性质，在地质勘探线横剖面图上初步确定开采深度。
2）在地质纵剖面图上调整露天矿底部位置，根据运输条件等圈定露天矿底部周界。
3）确定露天矿的边坡结构和边坡角。
要考虑影响露天矿边坡稳定性的影响因素。
确定露天矿的最终边坡角后，还要根据边帮组成进行验算，并确定边坡细部结构：保安、清扫、运输平台尺寸。
按照保安、清扫、运输平台宽度和布置要求构成的边坡角，不能大于按稳定性要求确定的露天矿最终边坡角。
但应尽量接近它。
4）确定露天矿的出入沟口位置，并完成采场外部运矿干线公路设计。
5）绘制露天矿终了平面图。
按照确定的露天矿底平面周界，从下向上依次绘制边坡线和平台。
然后布置开拓运输线路。
6）编写设计说明书。
内容包括：设计要求、依据资料、露天矿境界圈定步骤、外部运矿干线公路设计步骤、相关参数分析计算。
1.3设计范围境界设计：垂直方向由地表至+22m标高，水平方向由矿体范围决定，即0＃、4＃及8＃勘探线间的矿体。
采矿工程课程设计说明书
第一章采区地质概况1.1 煤层地质特征1.1.1带区位置及范围本次设计带区为西一带区，位于井田的西翼，本设计只对13-1煤层做地质论述：13-1煤层西起工广煤柱线，东到Fe7断层，北靠东翼轨道大巷。
1.1.2煤层赋存状况13-1煤层：煤厚1.33～8.18m，平均煤厚4.25m，可采指数为1，变异系数为26.4％，本区范围内属较稳定的中厚～厚煤层。
煤层结构简单，煤层走向变化范围为0～110°，倾向E～SW，倾角6～10°，平均倾角8°。
煤层顶底板特征见表1-1。
表1-1煤层类别岩石名称厚度(m) 主要岩性特征（含水性）13-1 伪顶炭质页岩0-1.16/0.5灰黑色，片状，松散易碎，不稳定，零星发育。
直接顶砂质泥岩0-10.13/4.26灰～深灰色，块状，含植物碎片化石，泥岩抗压强度20-50MPa，抗拉强度约1～2.5MPa，13-2煤局部发育。
老顶细砂岩～粗砂岩0-10.0/5.32灰～灰白色，以中细粒结构为主，钙泥质胶结，含裂隙水。
抗压强度一般40～60MPa，抗拉强度2.0～2.5MPa。
直接底砂质泥岩、泥岩及12煤0.6-6.96/3.6灰～褐灰色，富含植物根化石。
老底粉细砂岩及中砂岩0-11.4/5.6灰～灰白色，微波状层理，钙质胶结，含裂隙水。
1.1.3煤层顶底板1、13-1煤层顶底板（1）伪顶：岩性一般为炭质页岩或粘土岩，厚度一般0.2～0.6m，抗压强度小于5MPa。
伪顶发育不稳定，强度小，易离层冒落。
（2）直接顶：本区13-1煤层直接顶主要有两种组合形式，一种为泥岩或砂质泥岩与13-2煤层组成的复合顶板。
直接顶一般裂隙较发育，局部含植物化石碎片。
其抗压强度一般为20～50MPa，抗拉强度为1～2.5MPa，拟属Ⅰ类不稳定或Ⅱ类中等稳定顶板。
（3）老顶：老顶岩性一般为灰白色中粗粒砂岩，厚度较大，稳定性好，抗压强度为40～60MPa，抗拉强度2.0～2.5MPa，与直接顶呈冲刷接触类型的老顶，岩性一般为粉砂岩～中砂岩，抗压强度较直覆老顶低。
采矿学课程设计说明书
目录第一章矿区概述及井田地质特征 (2)第一节矿区概述 (2)第二节井田地质特征 (3)第三节煤层特征 (6)第二章井田境界和储量.................................. 错误！未定义书签。
第一节井田境界............................................ 错误！未定义书签。
第二节矿井工业储量 (10)第三节矿井可采储量 (11)第三章矿井工作制度、设计生产能力及服务年限 (14)第一节矿井工作制度 (14)第二节矿井设计生产能力及服务年限 (14)第四章井田开拓 (15)第一章 矿区概述及井田地质特征第一节1.1矿区概述1.1.1井田位置、范围和交通位置004煤矿位于山东枣庄市腾南煤田中部，地岗头大坞休城矿北徐楼矿望冢赵坡矿武所屯矿留庄矿王晁矿庄里矿级索矿泉上矿曹庄矿鲍沟郭庄矿西岗柴里矿蔡园矿蒋庄矿官柴专线崔庄矿岱庄矿田陈矿欢城姜屯滕州市留庄姚桥矿徐庄矿高庄矿付村矿三河口矿微山县郝寨孔庄矿沛县薛城区欢城煤矿图 例张汪官桥去枣庄京沪铁路104国道北七五矿欢城矿微山二号井大屯煤电公司京杭运河384437520523125389562520523125389562520486875384437520486875级索河荆图1-1 矿井交通位置图1.1.2地形地貌井田内地形为—自东向西南缓慢下降的滨湖冲积平原，地面标高+39—+43m。
1.1.3河流及水系由于靠近南四湖，几乎承受鲁西南地表主要水系的来水，历史上多次泛滥成灾，如1957年遭遇百年特大洪水，导致郭河决堤和湖水泛滥，湖水水位由常年的+33m上涨到+37.01m。
但本井田未受洪水淹没。
1.1.4矿区气象地震本区属季风型大陆气候，历年平均气温13.5°C，最高气温+40.9°C，最低气温-21.8°C。
最大冻土深度0.28m，年平均降雨量804.3mm。
采矿学课程设计说明书
采矿学课程设计说明书《采矿学》课程设计说明书姓名：张学义学号：200910014125班级：采B09-1 题目：《采矿学课程设计说明书》评语：指导教师：刘玉德职称：教授2012年07月12日目录设计感受 (7)1.矿区概述及井田地质特征 (9)1.1矿区概述 (9)1.1.1矿井位置，范围： (9)1.1.2交通条件： (9)1.1.3 地形地貌： (9)1.1.4 矿区交通位置图： (10)1.1.5 工农业生产情况： (10)1.1.6 矿区气候： (10)1.2 井田地质特征 (10)1.2.1井田地质构造： (10)1.2.2井田地形及勘探程度： (11)1.2.3 井田煤系地层概述： (12)1.2.4 岩浆侵入活动和岩溶塌陷现象： (13)1.2.5井田的水文地质特征： (13)1.3煤层特征 (20)1.3.1煤层埋藏条件： (20)1.3.2煤层群的层数： (20)1.3.3 煤层的围岩性质： (23)2 采区、带边界及储量 (24)2.1 井田境界 (24)2.1.1 井田四周境界 (24)2.1.2 开采上限的确定: (24)2.1.3 井田长度: (26)2.2 矿井工业储量 (26)2.2.1 井田勘探类型,钻孔及勘探线分布情况,储量等级的圈定 (26)3采区参数 (27)3.1 倾斜长度 (27)3.2 走向长度 (28)3.3 生产能力 (28)3.4 采出率 (29)3.5 煤柱尺寸 (29)3.5.1 煤柱的分类 (29)3.5.2 各类煤柱的尺寸 (29)3.6 煤仓储量 (30)4 采区巷道布置 (30)4.1 采区巷道布置 (30)4.1.1 采区准备方式的确定 (30)4.1.2 工作面推进方向的确定 (30)4.1.3 采区开采顺序 (30)4.2 生产系统 (31)4.2.1 运煤系统 (31)4.2.2 辅助运输系统 (31)4.2.3 通风系统 (31)4.2.4 排矸系统 (31)4.2.5 排水系统 (31)4.2.6 巷道掘进 (31)4.2.7供电系统 (31)4.3 采区车场形式选择 (31)4.3.1采区车场布置及尺寸的一般要求 (31)4.3.2采区上部车场形式选择 (32)4.3.3采区中部车场形式选择 (32)4.3.4采区下部车场形式选择 (32)5 采煤方法 (33)5.1采煤方法的选择 (33)5.2采煤工艺与机械配备 (33)5.2.1采煤机的工作方式和进刀方式 (33)5.2.2 综采工作面巷道布置及端头支架 (34)5.2.3综采面组织循环作业及循环图表的编制 (34)5.2.4综采工作面巷道布置方式 (36)5.2.5液压支架选型 (37)5.3顶板管理措施 (38)6 主要技术经济指标 (39)参考文献 (41)设计感受通过两星期的学习，在刘玉德老师的悉心指导下和在大家的共同努力下，最终圆满完成了《采矿学》的课程设计。
露天采矿课程设计计算说明书
1. 总论1.1 课程设计概述1.1.1 课程设计题目露天矿开采境界设计1.1.2 设计初始条件1. 最终台阶高10m，最终台阶坡面角65°，露天矿采矿场最小底宽16m，最终边帮角51°，经济合理剥采比6m³/ m³。
2. 开拓运输道路采用Ⅲ级矿山公路，道路路基宽度8m。
1.1.3 要求完成的主要任务1. 设计任务：确定露天矿开采境界深度，底部位置及周界，确定露天采场最终边帮结构，并绘制开采境界平面图，露天矿开拓运输道路定线，绘制露天矿开采终了平面图，绘制露天矿开采境界横纵面图，编写课程设计计算说明书。
2. 设计成果：课程设计计算说明书一份，相似形开采境界设计横断面图（4#图纸3张），开采境界深度设计计算横断面图、纵断面图（4#图纸3张，3#图纸1张），露天矿开采境界平面图（3#图纸一张），露天矿开采终了平面图（3#图纸一张），露天矿开采境界断面图（4#图纸3张），露天矿开采境界纵断面图（3#图纸一张）1.2 设计依据和技术经济原则1.2.1 设计依据⑴课程设计任务书⑵矿床地质资料a. 地质地形（平面）图1张（3#图纸）b. 地质横断面图3张（4#图纸）1.2.2 设计技术经济原则⑴露天矿开采境界按境界剥采比不大于经济合理剥采比的准则设计⑵露天矿采用公路运输开拓，开拓系统路线按Ⅲ级矿用运输公路设计1.3 设计方案和设计内容简述设计方案：矿床拟用露天开采，绘定其1：1000的地址剖面图三张及相应矿区地形图一张，设台阶高度为10m，从+900往上、下划分，露天采场最小底宽16m，采用汽车运输，路基宽8m，最小转弯半径15m，连接平台40m，限制坡度10%，最终的台阶坡面角65°，稳定的最终帮坡角小于等于51°，经济合理剥采比6m³/ m³设计内容：1. 用横坡面面积比法计算各水平境界剥采比，绘成曲线，按n<n的原则分别确定三个横剖面的合理开采深度；2. 纵剖面上调整露天矿底平面标高；3. 绘制露天矿底部周界。
煤矿开采学课程设计说明书
采矿工程专业煤矿开采学课程设计说明书目录一、带区巷道布置1、带区概况 (3)2、采区储量及服务年限 (3)3、带区的再划分 (6)4、确定采区内巷道布置 (8)5、确定工作面回采巷道布置方式及推进终点位置 (12)6、确定通风布置系统煤层通风系统 (12)7、带区车场路线设计 (13)二、采煤工艺设计1、采煤工艺方式的确定 (14)2、工作面主要机械设备 (15)3、采煤机工作方式 (16)4、工作面的支架方式 (17)5、超前支护方式和距离 (18)6、校核支架的强度和高度 (18)7、工作面合理长度的验证 (21)8、循环方式选择及循环图表的编制 (23)总结 (27)参考文献 (28)一、带区巷道布置1.1 带区概况本采区为某矿第二水平第四采区，其中二采区已采，六采区未采。
上部标高-150m，下部标高-300m。
本采区构造简单，单斜构造，煤层为厚煤层，煤层埋藏稳定，构造简单，煤质中硬，煤层厚度4.5m，煤的密度为1.35t/ m3，煤的密度为1.35t/ m3，自然发火期为3-12个月。
采区走向长度2020m，倾斜长度1200m,煤层倾角为7.5°，采区生产能力自定。
运输方式：大巷运煤采用胶带输送机，辅助运输采用1.5t固定式矿车，10t架线电机牵引。
瓦斯等级：瓦斯相对涌出量 5 m3/t，为低瓦斯矿井。
图1 煤层柱状图1.2 采区储量及服务年限1.采区工业储量Q L I M R20201200 4.5 1.351472.58t=⨯⨯⨯=⨯⨯⨯=工万式中： Q 工 —— 地质储量和工业储量L —— 带区煤层走向长，mI —— 带区倾斜长，1200mM —— 煤层厚度，mR —— 煤的容重 1.35t/m 32.采区煤柱损失：P =（40×1200+30×1980）×4.5×1.35=65.25万t ；3.采区可采储量：Q 采=（Q 工－P ）C=（1472.58－65.25）×0.97=1365.11万t式中： Q 采—采区可采储量，万tQ 工—采区工业储量，万tP —采区煤柱损失 ，万tC —厚煤层取0.974.采区采出率：采区采出率=（采区工业储量－煤柱损失量）÷采区工业储量η=（Q工－P）÷Q工=92.70%>75% 满足要求5.采区生产能力及服务年限：工作制度：本矿井设计工作日为330天，每天三班作业，其中两班生产，一班检修。
采矿露采课设说明书
课程设计（论文）课程名称：金属矿床露天开采题目：某矿山露天采矿开拓方案设计院（系）：*****************专业班级：***********************姓名：***学号：**************指导教师：***2014年6月27日******大学课程设计（论文）任务书专业班级：学生姓名：指导教师（签名）：一、课程设计（论文）题目二、本次课程设计（论文）应达到的目的课程设计是实践教学环节的重要组成部分，金属矿床露天开采课程设计的目的是：综合运用金属矿床露天开采课程基础理论知识，对露天矿生产系统进行设计，学习其设计方法，重点掌握露天矿境界圈定和开拓系统的设计过程、计算步骤、设计图纸绘制等内容，以及对相关设计手册的熟练运用，培养分析问题和解决问题的能力。
三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）主要内容：根据给定的设计题目，结合矿床地质地形图、勘探线剖面图，对矿山采矿境界进行圈定，计算矿床的经济合理剥采比、最小底宽、最终边坡角、台阶坡面角、采深，绘制底部周界，并根据选取的设备和计算的参数结果最终绘制采矿终了平面图、采场剖面图和采矿方法图。
设计原始条件：矿床地质地形图、勘探线剖面图、矿石的特征等（详见设计指导书）。
设计要求：设计说明书一份，一号图纸两张，二号图纸一张。
四、应收集的资料及主要参考文献[1]《金属矿床露天开采》陈晓青主编.冶金工业出版社.2010[2]采矿设计手册》冶金工业出版社.2005[3]《金属非金属矿山安全规程》GB16423-2006.五、审核批准意见教研室主任（签字）目录******大学课程设计（论文）任务书 (1)1.绪论 (1)1.1本次课程设计应达到的目的 (1)1.2本次课程设计任务的主要内容和要求 (2)1.3矿山地质概况主要内容 (2)2.采场境界的圈定 (2)2.1台阶构成要素的参数确定 (3)2.1.1台阶高度 (3)2.1.2台阶宽度 (3)2.1.3台阶坡面角 (3)2.2境界三要素的确定 (5)2.2.1最小底宽 (5)2.2.2最终边坡角 (6)2.2.3开采深度 (8)2.3圈定露天矿底部周界 (11)2.3.1各横剖面底部周界位置的确定 (11)2.3.2确定端帮位置 (11)2.3.3连成矿体底部周界 (13)2.4圈定结果 (13)3.矿床开拓 (14)3.1主要设备选择及主要参数 (14)3.2开拓方案 (16)4.开采程序说明 (17)4.1台阶形式 (17)4.2部分工作面参数的确定 (17)结语 (19)参考文献 (20)1.绪论1.1本次课程设计应达到的目的为了使我们对《露天采矿技术》这门课程中所学的基本知识、基本理论及基本方法有个全面系统的掌握，尤其是最基本的境界圈定。
33采矿学课程设计说明书 331
《采矿学》课程设计说明书课程名称：采矿学**: **学号：**********班级：1104班指导教师：***序论 (3)第一章．采区概况 (4)第一节．采区范围及储量 (4)第二节．采区地质及煤层 (5)第二章．采区巷道布置 (18)第一节．采煤方法 (18)第二节．采区巷道布置 (22)第三节．采区车场 (23)第三章. 采煤工艺及工作面生产组织管理 (25)第一节．工作面采煤主要工序 (18)第二节．工作面顶板管理 (22)第三节．工作面劳动组织 (23)一、目的1、初步应用《采矿学》课程所学的知识，通过课程设计，加深对《采矿学课程的理解,巩固所学的专业知识。
2、培养采矿工程专业学生解决实际问题的初步能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼。
3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。
二、任务1、采矿工程专业课程设计的重点是矿井的采区部分,因此也称作“采取设计”。
其主要任务包括采区巷道系统，采煤方法和采煤工艺，采煤工作面生产组织管理。
2、设计所需的原始资料室生产实习时从矿山所收集的采区设计基础资料。
设计时不应受现场已有的设计和生产系统的限制，而应以技术先进、经济合理、安全可靠为原则。
三、课程设计内容1、采区巷道布置设计；2、采区上、中、下部车场任选一个进行轨道线路设计并说明车场形式、主要参数的选择；3、采煤工艺设计及编制循环图表第一章采区概况第一节采区范围及储量1、采区名称子午矿西四采区(一层煤即:1#煤其厚度为5m,)。
2、井上下位置及与相邻采区的关系子午矿西四采区位于西安科技大学高新学院旁，左侧为煤田边界，右侧与子午矿的西二采区和主要大巷相连以及与子午矿东一和东三采区相隔。
子午矿沿着东西方向，其长度为3500米，倾向沿着南北方向。
倾向水平+150到+300为界限。
4、沿走向和倾斜方向采区走向N50°E,走向长度3500m，倾斜平均长度1550m,倾角平均为13°。
采矿学课程设计
采矿学课程设计集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#采矿学课程设计说明书设计题目: 助学院校: 自考助学专业: 姓名: 自考助学学号: 成绩: 指导教师签名: 河南理工大学成人高等教育2O 年月日前言采矿课程设计是采矿工程专业教学环节的重要一环。
它是学生学过《井巷工程》、《采矿学》、《矿井通风安全》等课程，以及通过生产实习之后进行的。
其目的是巩固和扩大所学理论知识并使之系统化，培养学生运用所学理论知识解决实际问题的能力，提高学生计算、绘图、查阅资料的基本技能，为毕业设计奠定基础。
采矿课程设计是属于教学性设计，设计题目由指导教师拟定。
学生应根据设计题目按照本大纲的要求，在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。
设计中要认真贯彻《煤炭工业技术政策》、《煤矿安全规程》、《煤炭工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策。
设计力争作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使自己的设计成果达到较高水平。
目录1 井田地质特征、矿井储量及设计生产能力井田地质特征平顶山煤田处于秦岭纬向构造带的东延部位，淮阳山字型构造的西翼反射弧顶部，为纬向构造与山字型构造的复合部位，由于二者的共同影响，使得整个煤田形成了一系列北西向的复式褶皱（李口向斜、灵武向斜、郭庄背斜、牛庄向斜、诸葛庙背斜等）和大断层（白石沟逆断层、锅底山正断层、山庄逆断层等），总体构造线为北西向。
追溯区域地质历史，平顶山煤田曾受到中岳运动、少林运动、怀远运动、加里东运动、印支燕山运动和喜山运动六期构造运动的影响，在Ｃ－Ｐ煤系沉积以后，燕山运动最为重要，使区内中生代及其以前地层（包括前震旦纪）卷入了这次运动，形成了北西向的褶皱和断裂，并拌有中酸性岩浆侵入。
喜山运动在本区主要表现为差异升降运动，并使先期断裂再次活动，形成了一幅复杂的构造图案。
井田地表多被第四系地层覆盖，依据钻探工程揭露地层从老到新依次有：寒武系崮山组、石炭系本溪组、太原组和二叠系山西组、下石盒子组、上石盒子组、石千峰组和第四系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 矿井概况1.1矿井地形、地貌、地物及其对开采的影响斜沟井田位于XX省兴县县城以北50km处岚漪河两侧。
行政区划隶属于兴县魏家滩镇，局部位于保德县南河沟镇，项目业主为XX西山晋兴能源XX公司。
其地理坐标为：东经111°05′30″～111°08′33″，北纬38°32′40″～38°44′39″。
井田属吕梁山脉的西北端，山河交错，沟壑纵横，山川层叠，侵蚀冲刷剧烈，地势总体为南北高、中部低，最高点位于井田东南角寨则卯村西，海拔高程+1254.0m；最低点位于井田中东部的岚漪河谷地，海拔高程+924.0m，最大相对高差330.0m，区内大面积为第三、四系松散层所覆盖。
岢瓦铁路和县级公路从井田中部沿岚漪河通过，岢瓦铁路目前已基本建成，铁路装车站设在石吉塔沟口西侧附近的河滩地。
从节省投资，减少运营费用的角度出发，井口及工业场地选择应尽量靠近铁路装车站。
岚漪河上游有一座设计蓄水能力2400万m3的天古崖水库。
为文革期间所建，目前坝体已出现渗漏，水利部门定性为危库，矿井井口及工业场地选择需注意这一因素的影响。
1.2矿井开拓方式及主要井巷的布置形式矿井工业场地及井口布置在井田中部岢瓦铁路南侧的石吉塔沟内及沟口附近。
采用沟内外结合布置方式，场地标高+940.0～+992.0m。
根据工业场地附近煤层埋藏较浅的特点，井田采用斜井开拓方式。
矿井初期形成五条井筒，其中一、二号主斜井布置在石吉塔沟内400m处的坡地上，井口标高+980.0m，其中一号主斜井的方式掘至8号煤层+660m标高，一号主斜井倾角15°，斜长1236m，铺设带式输送机，通过煤仓与11采区带式输送机上山及8号煤带式输送机大巷相接。
二号主斜井掘进至13号煤层+585m标高，通过煤仓与21采区带式输送机上山及13号煤带式输送机大巷相接，二号主斜井倾角17°，斜长1351m，铺设胶带输送机。
副斜井井口及辅助生产系统布置在石吉塔沟沟口东侧，岢瓦铁路南侧的河滩地上，井口标高+945.0m，以斜井的方式掘进至8号煤层+763m标高，副斜井倾角5.5°，斜长2011m，利用无轨胶轮车担负辅助运输。
矿井采用分区式通风系统，一号回风斜井布置在石吉塔沟深部主斜井南侧550m附近坡地上，倾角25°，斜长653m。
在其东侧约150m处的台阶上布置有一号回风立井。
井口标高+1010m，垂深365m。
全井田划分为两个水平上下山开采，一水平标高确定为+700m，二水平标高确定为+640m。
设计采用分煤组布置大巷方式。
上组煤开拓大巷沿井田中央南北向布置在8号煤层+700m标高处，采用采区上下山开采，为便于实现无轨胶轮车辅助运输，上下山均伪斜布置，伪斜后，上下山倾角5-6度。
4、5、6号煤层各区段巷道通过石门与位于8号煤层中的上下山联系。
下组煤大巷沿井田中央南北向在13号煤层+640m标高处布置一组大巷，采用采区上下山开采，10号、12号煤通过区段石门与位于13号煤层中的采区上下山联系。
8、13号煤层大巷之间通过集中上山联系。
各煤组大巷分别布置两条，即带式输送机大巷和辅助运输大巷。
全井田共划分为16个采区，其中上组煤区为6个采区，下组煤区为10个采区，移交生产的采区为11、21采区。
矿井主运输采用带式输送机，辅助运输采用无轨胶轮车。
1.3矿井通风方法、主扇工作方式及通风系统情况矿井移交生产初期开采上山采区时为低瓦斯矿井，后期接续开采下山采区时上升为高瓦斯矿井。
设计矿井投产时采用分区式通风系统，抽出式通风方式，一号主斜井、二号主斜井、副斜井进风，一号回风斜井和一号回风立井回风。
根据采区及工作面接续，为了满足矿井后期风量的增加，一号回风斜井在投产后第7年时改为进风井。
由于本矿井井田面积大，生产能力高，因此矿井后期均采用分区式通风系统，新开凿一、二号进风立井和二、三号回风立井。
矿井风量：一号回风斜井：130m3/s。
一号回风立井：容易时期130m3/s，困难时期329m3/s。
矿井负压：一号回风斜井：容易时期2170Pa，困难时期2787.9Pa。
一号回风立井：容易时期2246.8Pa，困难时期2848.2Pa。
通风设备：一号回风斜井选用GAF23.7-13.3-1型轴流式矿井通风机2台，一号回风立井选用GAF35.5-18-2型轴流式矿井通风机2台。
均为一台工作，一台备用。
1.4矿井提升运输系统及主要设备配备情况一号主斜井装备一台胶带输送机，L=1230m，倾角15°。
B=1600mm，Q=3000t/h，V=4.5m/s，ST=4500N/mm（阻燃型钢绳芯胶带），选配电动机3台（3×1600kW），3套ML3PSF140Ⅰ减速系统。
二号主斜井装备一台胶带输送机，L=1390m，倾角17°。
B=1600mm，Q=3000t/h，V=4.8m/s，ST=5000N/mm（阻燃型钢绳芯胶带），选配电动机3台（3×2000kW），3套ML3PSF150Ⅰ减速系统。
井下辅助运输选用无轨胶轮车系统，为满足矿井生产规模15.0Mt/a辅助运输需要，选用各型无轨胶轮车辆总计41辆，其中：WCQ-3B型无轨胶轮人车10辆（其中维修备用1辆）；WCQ-3B型平板式无轨胶轮材料车10辆（其中维修备用1辆）；WCQ-5B型自卸车厢式无轨胶轮车7辆（其中维修备用2辆）；WQC2J（2A）型生产指挥防爆胶轮车5辆；FBZL16型防爆装载机5辆；DBT 10＆CHT-50型多功能运输车（支架拖车）2辆；DBT FBL-55型支架铲车2辆。
矿井生产期间，按照开拓开采状况变化，适时调整无轨胶轮车辆数量。
1.5矿井工作制度《矿井设计规X》第2.2.3条规定：“矿井设计生产能力按年工作日330d每日净提升16h”计算。
每日三班作业，综采工作面可采用每日四班作业，每班工作六小时，三班出煤，一班检修。
设计矿井年工作日为330d，工作制度为地面每天3班作业，即三·八制，井下4班作业,即四·六制，日净提升时间16h。
2开采技术条件2.1采区的位置及与相邻采区的关系本采区位于斜沟煤矿二水平，水平标高+640m，开采二水平13煤层。
采区北与22采区相连，南与25采区相连，西与21采区相连，东为井田边界。
采区南北长6.5～8.0km，东西宽约2.0km，面积约15.0km2。
2.2构造形态2.2.1区域地层与地质构造本区位于河东煤田北部远景普查区的北中部，区域地层由老至新为：古生界奥陶系中统，石炭系中统、上统，二叠系下统、中统；中生界三叠系下统、中统；新生界第三系、第四系，见表2-1。
本区大地构造位置处于鄂尔多斯断块东缘，兴县石楼南北向褶皱带的北部。
区域构造简单，总体为一走向近南北倾向西的单斜构造，倾角6～16°，局部为20°，断裂少见，在区域的北西部有九元坪～杨家塔背斜和九元坪向斜。
九元坪～杨家塔背斜：北起兴县九元坪，南至兴县杨家塔，延伸约7.5km。
背斜的轴向为北北西，轴部宽缓，两翼倾角较小，西翼一般为7～11°，东翼一般为7～8°。
九元坪向斜：北起兴县九元坪，南至兴县杨家塔，与九元坪—杨家塔背斜近于平行，延伸约8.0km，向斜的轴向为北北西，轴部较为宽缓，西翼倾角一般为8～19°，东翼倾角一般为7～12°。
2.2.2井田地层与地质构造本区内地表大部分被第三系上新统（N2b）和第四系上更新统（Q3m）、全新统（Q4）所覆盖。
基岩仅在沟谷中出露，自东向西（包括本区东部外围的部分）依次出露奥陶系中统峰峰组、石炭系中统XX组、上统XX组、二叠系下统XX组、下石盒子组、上统上石盒子组、石千峰组和三叠系下统X家沟组、上第三系上新统、第四系上更新统、第四系全新统。
现将赋存地层由老到新分述如下：井田内构造简单，总体上为一走向近南北，倾向西的单斜构造。
地层倾角小于15°，一般为9～12°，井田内没有岩浆岩侵入，地表和钻探过程中也未发现断裂构造和陷落柱，仅在井田东南部发现有宽缓状小褶曲，地表常见滑坡现象。
表2-1区域地层特征表2.3煤层厚度、倾角、稳定性、结构13号煤层位于XX组下部，上距8号煤层38.10～78.10m，平均52.42m，下距S1砂岩15.97～36.94m，平均23.76m。
煤层厚度为5.95～16.68m，平均13.88m，煤层倾角为9～12°，为结构简单—复杂层位稳定的全区可采煤层。
由井田中部向南北两侧厚度在逐渐变薄，特别是南侧变薄较为明显。
煤层含夹矸0-6层，一般为0-3层，夹矸厚度为0.00～0.90m，一般为0.08～0.43m。
2.4顶底板岩石的物理力学性质、稳定性及坚固性13号煤的直接顶板以砂质泥岩为主，局部为砂岩。
砂质泥岩为顶板时，以2405孔资料分析，抗压强度平均为0.43MPa，抗压强度平均为125.03MPa，饱和抗压强度70.10MPa，该岩层的RQD值为21。
岩石质量指标4.9，岩体质量指标为优，属Ⅰ类岩体，顶板基本稳定。
砂岩为顶板时，以0801孔资料分析，抗拉强度为1.85MPa，抗压强度变异X围在90.7～139.1MPa之间，平均109.53MPa，该岩层RQD值为67，岩体质量指标为优，属Ⅰ类岩体，顶板稳定。
13号煤底板多为泥岩，饱和抗压强度平均46.1MPa，RQD值为21。
岩体质量指标3.2，为优，属Ⅰ类岩体，但该岩层软化系数为0.76，在遇水作用下有底鼓现象。
2.5其它开采条件2.5.1瓦斯含量根据地质报告本井田各可采煤层均为低瓦斯，但邻近的孙家沟矿井实际开采经验表明，随着开采深度增加，矿井瓦斯涌出量急剧增加，预计本矿井生产初期，开采井田浅部至中深部，瓦斯含量较低，根据分源法预测瓦斯含量，矿井初期开采上山采区，为低瓦斯；开采至下山采区时为高瓦斯矿井。
因此，本可研报告确定，矿井初期为低瓦斯矿井，后期下山采区开采时上升为高瓦斯矿井，但必须按高瓦斯矿井管理。
2.5.2自燃发火性由燃点测试成果和煤质化验结果可知：区内各煤层煤质中挥发份（Vadf）一般为22～40%，Cdaf为81-88%，Odaf为5～10%，Mad一般小于3%。
13号煤层为不自燃—易自燃，多数为不易自燃。
据邻近生产矿井调查资料，13号煤层在斜沟煤矿发生过自燃，其原因是井下有明火出现，据调查地表存煤6m高长达6年未发生自燃。
综上所述，区内13号煤层一般为不易自燃煤层，但在采样测试过程中出现易自燃级煤，故今后生产过程中应以易自燃煤层对13号煤层进行管理。
2.5.3煤尘据精查勘探的测试资料，13号煤层火焰长度为25～1625mm，加岩粉量50～90%，有爆炸性。
