非织造学 第七章 化学粘合工艺和原理
纺粘法
39
2. 微孔流动 熔体流动特点：
➢ 靠近孔壁流速小，孔中心速度大，存在径向速度梯度。 ➢ 径向速度梯度使高弹形变增加，孔径小速度梯度大。
微孔大一些纺丝比较稳定。纺PP时微孔直径一般 0.3~0.5mm，纺PET时一般0.3mm以下。
40
3. 出流
熔体从微孔挤出后产生“膨化胀大”现象，其原 因是高弹形变的迅速恢复。膨胀严重时熔体破裂。
机械拉伸
正压气流拉伸
负压气流拉伸 拉伸工序
机械摆丝
静电分丝 铺网
气流分丝
成网工序
针刺加固
热轧加固
水刺加固
化学加固 固化烘干
干燥
加固工序
卷绕 成品
成卷或包装工序
11
纺粘法的工艺流程为：
聚合物切片
切片烘燥
熔融挤压
纺丝
铺网
分丝
牵伸
冷却
加固
切边
卷绕
12
纺粘法生产流程图
料斗
计量泵
纺丝箱
螺杆挤出机 分丝
冷却风 牵伸装置
干燥过程：第一阶段为预结晶阶段，热空气温度 120~150℃；第二阶段为干燥阶段，热空气温度 160~180℃。
16
H2O含量(%) 0.30
0.20
PET切片的干燥进程
0.10
0.02
10 20 30 40 50 60 70 80 干燥时间(min)
预结晶阶段
干燥阶段
T=120℃
T=170℃
17
7
我国虽是纺粘大国，但技术水平与国外还有 一定的差距，设备大多是20世纪90年代初期的国 际水平。尤其是在纺丝速度、成网宽度、成网均 匀度及纤维细度方面的差距还很大，有待于进一 步提高。

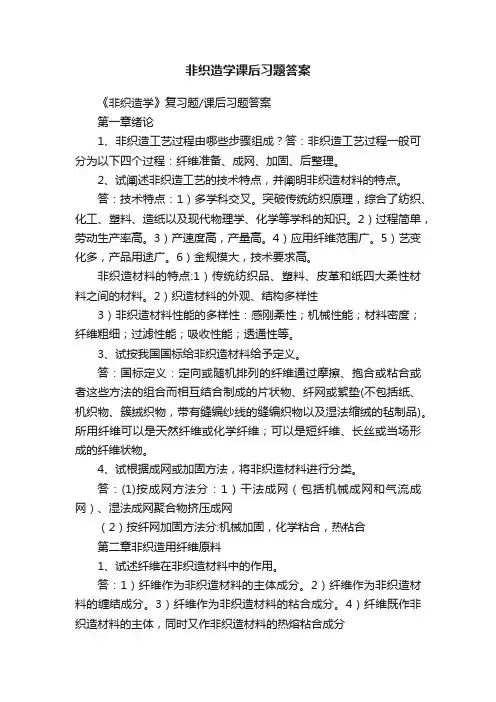

非织造学课后习题答案
非织造学课后习题答案《非织造学》复习题/课后习题答案第一章绪论1、非织造工艺过程由哪些步骤组成？答：非织造工艺过程一般可分为以下四个过程：纤维准备、成网、加固、后整理。
2、试阐述非织造工艺的技术特点，并阐明非织造材料的特点。
答：技术特点：1）多学科交叉。
突破传统纺织原理，综合了纺织、化工、塑料、造纸以及现代物理学、化学等学科的知识。
2）过程简单，劳动生产率高。
3）产速度高，产量高。
4）应用纤维范围广。
5）艺变化多，产品用途广。
6）金规模大，技术要求高。
非织造材料的特点:1）传统纺织品、塑料、皮革和纸四大柔性材料之间的材料。
2）织造材料的外观、结构多样性3）非织造材料性能的多样性：感刚柔性；机械性能；材料密度；纤维粗细；过滤性能；吸收性能；透通性等。
3、试按我国国标给非织造材料给予定义。
答：国标定义：定向或随机排列的纤维通过摩擦、抱合或粘合或者这些方法的组合而相互结合制成的片状物、纤网或絮垫(不包括纸、机织物、簇绒织物，带有缝编纱线的缝编织物以及湿法缩绒的毡制品)。
所用纤维可以是天然纤维或化学纤维；可以是短纤维、长丝或当场形成的纤维状物。
4、试根据成网或加固方法，将非织造材料进行分类。
答：(1)按成网方法分：1）干法成网（包括机械成网和气流成网）、湿法成网聚合物挤压成网（2）按纤网加固方法分:机械加固，化学粘合，热粘合第二章非织造用纤维原料1、试述纤维在非织造材料中的作用。
答：1）纤维作为非织造材料的主体成分。
2）纤维作为非织造材料的缠结成分。
3）纤维作为非织造材料的粘合成分。
4）纤维既作非织造材料的主体，同时又作非织造材料的热熔粘合成分2、试述纤维性能对非织造材料性能的影响。
纤维特性对非织造材料性能的影响规律1）细度和长度：细度↓长度↑→非织造材料强度↑2)卷曲度: 纤维卷曲度影响抱合力、弹性、压缩回弹性。
3)纤维截面形状:过滤材料采用多叶截面，孔径↓，表面积↑，非织造材料强度↑。
4)表面光滑程度: 影响强度，影响加工工艺性能，如静电、针刺力等。
非织造学_热粘合工艺
四、健康指导
（一）生活起居 1.病室保持安静，舒适，空气新鲜，光线不
宜过强。 2.眩晕轻者可适当休息，不宜过度疲劳。眩
晕急性发作时，应卧床休息，闭目养神， 减少头部晃动，切勿摇动床架，症状缓解 后方可下床活动，动作宜缓慢，防止跌倒。
四、健康指导
3.为避免强光刺激，外出时佩戴变色眼镜， 不宜从事高空作业。
6.擦颈：用左手掌大鱼际擦抹右颈部胸锁乳 突肌，再换右手擦左颈，一次为一拍，共 做32拍。
7.揉曲池穴：按揉曲池穴，先用右手再换左 手，旋转一周为一拍，共做32拍。
降压操
8.揉关宽胸：用大拇指按揉内关穴，先揉左 手后揉右手，顺时针方向按揉一周为一拍， 共32拍。
9.引血下行：分别用左右手拇指按揉左右小 腿的足三里穴，旋一周为一拍，共做32拍。
4.指导患者自我监测血压，如实做好记录， 以供临床治疗参考。
5.指导患者戒烟限酒。
四、健康指导
（二）饮食指导
1.指导患者正确选择清淡、高维生素、高钙、 低脂肪、低胆固醇、低盐饮食。
2.肾气亏虚证：饮食宜富营养，如甲鱼，淡菜， 银耳等，忌食煎炸炙烤及辛辣烟酒。日常可以 黑芝麻、核桃肉捣烂加适当蜂蜜调服。
一、常见证候要点
（一）肾气亏虚证：腰脊痠痛（外伤性除外 ），胫痠膝软和足跟痛，耳鸣或耳聋，心悸 或气短，发脱或齿摇，夜尿频、尿后有余沥 或失禁。舌淡苔白、脉沉细弱。
（二）痰瘀互结证：头如裹，胸闷，呕吐痰 涎，胸痛（刺痛、痛有定处或拒按），脉络 瘀血，皮下瘀斑，肢体麻木或偏瘫，口淡食 少。舌胖苔腻脉滑，或舌质紫暗有瘀斑瘀点 ，脉涩。
5.遵医嘱穴位按摩：可选择内关、通里，配 穴取大陵、心俞、膻中、劳宫、照海等穴位。
非织造学笔记(XYH)
非织造学备课笔记第一章绪论1.1 非织造基本原理及发展简史一、非织造基本原理不同的非织造工艺技术具有各自对应的工艺原理。
但从宏观上来说，非织造技术的基本原理是一致的，可用其工艺过程来描述，一般可分为以下四个过程：(1)纤维准备；(2)成网；(3)加固；(4)后整理。
二、非织造材料的发展简史(一)非织造材料的起源非织造材料的起源可追溯到几千年前的中国古代。
(二)现代非织造工艺技术发展(三)世界非织造材料工业的发展概况第一阶段：二十世纪40年代初~50年代中，萌芽期。
第二阶段：二十世纪50年代末~60年代末，商业化生产。
第三阶段：二十世纪70年代初~80年代末，发展重要时期。
第四阶段：90年代初至今，全球发展期。
1-2 非织造材料的定义与分类一、非织造材料的定义(一)国家标准(GB/T5709-1997)定向或随机排列的纤维通过摩擦、抱合或粘合或者这些方法的组合而相互结合制成的片状物、纤网或絮垫(不包括纸、机织物、簇绒织物，带有缝编纱线的缝编织物以及湿法缩绒的毡制品)。
所用纤维可以是天然纤维或化学纤维；可以是短纤维、长丝或当场形成的纤维状物。
为了区别湿法非织造材料和纸，还规定了在其纤维成分中长径比大于300的纤维占全部质量的50%以上，或长径比大于300的纤维虽只占全部质量的30%以上但其密度小于0.4g/cm3的，属于非织造材料，反之为纸。
(二)ISO9002 赋予的定义A manufactured sheet, web or batt of directionally or randomly orientated fibers, bonded by friction, and/or cohesion and/or adhesion, excluding paper (see note) and products which are woven, knitted, tufted, stitch-bonded incorporating binding yarns or filaments, or felted by wet-milling, whether or not additionally needled.The fibers may be of natural or man-made origin. They may be staple or continuous filaments or be formed in site.二、非织造材料的分类非织造材料的分类方法一般基于以下两种分类方法进行，即成网方法和加固方法。
大学非织造学-非织造学
20XX年复习资料大学复习资料专业：班级：科目老师：日期：第七章化学粘合法加固纤网1、粘合剂有哪些? 简述非织造材料对粘合剂的要求。
各种粘合剂有哪些优缺点？1）按来源分为天然粘合剂和合成粘合剂，2）按粘合剂固化后的胶体特性分类：热塑性粘合剂和热固性粘合剂3）按粘合剂基料物质分类：树脂型粘合剂、橡胶型粘合剂、无机粘合剂4）按其外观形态可分为溶液、乳液或乳胶、膏糊、粉末、膜状、泡沫、固体等粘合剂。
5）按特殊功能分压敏、导电、导热、导磁、耐高温、超低温等粘合剂。
2、一般粘合剂中有哪些辅助材料？各有何作用？答：粘合剂是由多种成份构成的混合物，除主体材料(基材)外，还应根据不同特性和产品需要，添加若干种辅助材料，包括固化剂、溶剂、增塑剂、乳化剂、增稠剂、偶联剂、分散剂、络合剂、引发剂、发泡剂、填料等。
1）固化剂是一种可使单体或低聚物变为线型高聚物或网状体型高聚物的物质，也可称为交联剂或硫化剂。
2)溶剂有些粘合剂需用溶剂，这些溶剂是能与粘合剂主要成份相溶的低粘度液体物质，包括水、有机或无机溶剂。
3)增塑剂是一种能降低高分子化合物玻璃化温度和熔融温度，改善胶层脆性、增进熔体流动性的物质。
4)乳化剂能使两种或两种以上互不相溶(或部分相溶)的液体形成稳定的分散体系(乳化液)的物质。
5)增稠剂能增加粘合剂表观粘度，减少流动性的物质。
6)偶联剂能同时与极性和非极性物质产生一定结合力的物质。
7)分散剂能使粘合剂组分均匀地分散在介质中的物质，8络合剂能与被粘材料形成电荷转移配价键，增加粘合剂粘结强度的物质。
9）引发剂是在一定条件下能分解产生自由基的物质。
20XXXX)促进剂(催化剂) 能促进化学反应，缩短固化时间，降低固化温度的物质。
20XXXX)发泡剂在泡沫粘合法中，使重要成份发泡的物质。
20XXXX)填料在粘合剂组分中不与主体材料起化学反应，但可以改变其性能，赋予被粘物质不同功能，能降低成本的非粘合性固体材料。
3、画出单网浸渍机示意图，标出各机件名称，并叙述生产工艺过程。
第七章 化学粘合工艺和原理 非织造课件
8.分散剂
能使粘合剂组分均匀地分散在介质中的物质，属表 面活性剂范畴，是水分散型粘合剂所必需的。
9.络合剂
能与被粘材料形成电荷转移配价键，增加粘合剂粘 结强度的物质。常用的有8－羟基喹啉、邻氨基酚等。
10.引发剂
再生型—再生橡胶。
复合型 — 酚醛-聚乙稀醇缩醛，酚醛-氯丁橡胶，环氧-酚醛， 醋酸乙烯共聚物，丙烯酸酯共聚物，丁二烯-苯乙烯
共聚物，羧基丁二烯丙烯腈共聚物等.
可分为天然粘合剂和合成粘合剂。
天然粘合剂，就是其组成的原料主要来 自天然，如虫胶、动物胶、淀粉、糊精、 甲壳质以及天然橡胶等。
合成粘合剂，就是由合成树脂或合成橡 胶为生产原料配制而成的粘合剂，如环氧 树脂、酚醛树脂、氯丁橡胶和丁腈橡胶等。
粘合剂干燥快，初期粘 合力大。
热固型树脂：酚醛；脲醛，聚丙烯酸双酯 等。
热塑性树脂：聚醋酸乙烯，聚丙稀酸酯， 纤维素，聚氰基丙烯酸酯，饱和聚酯。
橡胶：丁苯，氯丁，晴基橡胶。
以水为介质，无毒，不 热塑型
燃烧，蒸发水后成膜形 乳液或乳胶 成粘接，可在乳液中加
填充剂而不影响乳液稳
树脂： 热塑性树脂：聚醋酸乙烯，聚丙烯 酸酯，环氧
特殊功能粘合剂
功能
粘合剂主体成份
特殊填料、副料及添加剂
导电
环氧树脂、酚醛树脂 丙烯酸树脂、聚氨酯、聚酯
导热 一般以液体丁腈橡胶改性环氧树脂
石墨粉、炭粉、金属粉(银、 铜、铝金)
金属粉(银、铜、铝金)、氧化 粉(氧化铍)
导磁 环氧树脂等
羰基铁粉、铝粉等
耐高温
有机硅聚合物、含芳杂环聚合物及无机 物(氧化铜)
第七章 化学粘合工艺和原理
§7-1 粘合剂的种类与作用 §7-2 粘合剂与非织造材料性能的关系 §7-3 非织造材料的粘合机理 §7-4 纤维表面性质与界面粘结 §7-5 化学粘合工艺与产品性能 §7-6 烘燥工艺
非织造布用粘合剂
非织造布用粘合剂材料与化学工程系高分0932 学号：200920205216 姓名：王帅旗一：非织造布的粘和原理将不同形态的粘合剂设法均匀地分布在纤维网内，随后通过粘合剂的固化，将纤网内呈分散状态的纤维相互结合，从而制成非织造布产品，这种加工方法既为粘合剂粘合法！非织造布粘合剂粘合法中被粘合的固体主要是纤维，其粘结强度取决于粘合剂与被粘合纤维分子之间的结合强度。
在粘合剂与纤维相互接助的界面上，有两种结合作用，第一种是机械粘合，是由粘合剂渗入到被粘合纤维网的空隙中而形成的机械互锁作用，产生机械粘合：第二种是特殊粘合，是由物理和化学产生的，它是由于形成化学键或是通过粘合剂中极性基团的引入以及大分子链、链段你、链节等的运动逐渐迁移至被粘合纤维网的表面；双方极性基团相互吸引而产生分子间的作用力，从而达到很好的粘合。
二：非织造布用粘合剂的性能要求非织造布所用粘合剂除了对纤维具有良好的粘合性外，还要具有一定的柔软性，特别应根据非织造布的最终用途满足一定的强度、弹性、耐热、耐溶剂或耐洗涤、耐老化性等要求，而且更应有良好的工艺操作性能。
玻璃化温度（Tg）：选用或合成粘合剂时，一个最简单又最实用的方法是确定粘合剂基料的玻璃化温度。
因为一般的粘合剂的玻璃化温度在—40℃~30℃。
而符合要求的聚合物是不多，因此合成粘合剂的基料一般选用共聚物。
硬度：粘合剂的硬度增加，它的玻璃化温度升高，洁净度提高，相应的非织造材料的断裂强度增加、撕裂强力减小。
硬度的提高，非织造材料的柔软性下降，一定温度范围内抗皱性提高；粘合剂的薄膜强度提高，它的非织造材料的强度提高。
作为非织造专用粘合剂，除了应具有本身的结构性能外，还得考虑：1.热敏凝聚作用2.高吸水性3.成膜特性三：非织造布专用粘合剂的基本原料粘合剂一般是由多组分物质组成，除了有起基本粘附作用的主要成分以外，为了满足特定的物理化学性质，尚需加入各种辅助成分，常用的有溶剂、增塑剂、填充剂、偶联剂、引发剂、固化剂、增稠剂、稀释剂、促进剂、防老剂、阻聚剂、稳定剂、络合剂、乳化剂等。
热粘合、化学粘合法知识笔记
热粘合、化学粘合法知识笔记00一、热粘合加固纤网基本原理高分子聚合物材料大都具有热塑性，即加热到一定温度后会软化熔融，变成具有一定流动性的粘流体，冷却后又重新固化，变成固体。
热粘合非织造工艺就是利用热塑性高分子聚合物材料这一特性，使纤网受热后部分纤维或热熔粉末软化熔融，纤维间产生粘连，冷却后纤网得到加固而成为热粘合非织造材料。
二、热粘合工艺分类热轧粘合:利用一对加热钢辊对纤网进行加热，同时加以一定的压力使纤网得到热粘合。
电加热油加热磁感应加热热熔粘合:利用烘箱加热纤网同时在一定风压条件下使之得到熔融粘合加固。
热风穿透式热风喷射式超声波粘合:将电能通过专用装置转换成高频机械振动，然后传送到纤网上，导致纤网中纤维内部的分子运动加剧而产生热能，使纤维软化、熔融、流动和固化，从而使纤网得到粘合。
热轧粘合与热熔粘合的区别热轧粘合是指利用一对加热辊对纤网进行加热，同时加以一定的压力使纤网得到热粘合加固。
热熔粘合是指利用烘房加热纤网使之得到粘合加固。
热轧粘合和热熔粘合的区别在于，热轧粘合适用于薄型和中厚型产品，产品单位面积质量大多在15~100g/m2，而热熔粘合适合于生产薄型、厚型以及蓬松型产品，产品单位面积质量为15~1000g/m2，两者产品的粘合结构和风格存在较大的差异。
三、热轧粘合工艺过程和机理1、热传递处理:当纤网进入轧辊组成的热轧粘合区域时，由于轧辊具有较高的温度，因此热量将从轧辊表面传向纤网表面，并逐渐传递到纤网的内层。
2、形变过程:向纤网提供热量的另一个重要来源是形变热，两轧辊之间强大的压力使高聚物产生形变而导致纤网温度进一步提高。
3、克莱帕伦效应:高聚物分子受压时熔融所需的热量远比常压下多，这就是所谓的clapeyron效应。
4、流动过程:在热轧粘合过程中，纤网中部分纤维在温度和压力的作用下发生熔融，同时还伴随着熔融的高聚物的流动过程，这也是形成良好粘合结构的条件之一。
轧辊温度升高将有利于熔融高聚物的流动。
东华大学非织造历年试题
非织造学试卷 A卷一名词解释(每题2分，共20分)1、ES纤维2、熔体指数(MFI)3、干法造纸4、纤网杂乱度5、CV值6、泳移现象7、针刺密度8、形变热9、SMS非织造材料10、各向同性二填空(每空1分，流程图每空0.5分，共25分)1、熔喷工艺中，聚合物原料的分子量越小，熔体粘度越( )，同样拉伸条件下，纤维细度越( )。
2、非织造热风烘燥工艺中有( )、( )和( )三种方式。
3、短纤维非织造的成网方式有( )、( )和( )。
4、非织造化学粘合工艺包括( )、( )、( )、( )、( )。
5、聚酯纺丝成网的工艺过程为( )、熔融纺丝、( )、( )、( )和加固。
6、试标出流程图中各部分的名称。
7、试标出流程图中各部分的名称。
三问答题和论述题(共55分)1、阐述非织造布的定义以及与纸张的区别。
(6分)2、按成网及加固方法，对非织造材料分类(用框图表示)。
(5分)3、论述杂乱罗拉杂乱成网的原理，其纤网MD：CD比值范围为多少？(6分)4、试述预针刺机与主针刺机的主要区别。
(5分)5、试比较纺丝成网法与熔喷法两者的特点。
(6分)6、试述粘合剂玻璃化温度(Tg)对非织造材料性能的影响。
(5分)7、试述水刺加固机理及工艺参数对产品性能的影响。
(8分)8、简述水刺工艺中预湿的作用。
(3分)9、热轧工艺三要素对产品性能有何影响？(6分)10、试述弧形针板对纤网结构与材料性能的影响。
(5分)习题作业第一章绪论:1. 试说明非织造材料与其他四大柔性材料的相互关系。
2. 从广义上讲，非织造工艺过程由哪些步骤组成？3. 试阐述非织造工艺的技术特点。
4. 掌握理解我国国标给非织造材料给予的定义。
5. 试根据成网或加固方法，将非织造材料进行分类。
6. 试阐明非织造材料的特点。
7. 试列出非织造材料的主要应用领域。
8. 举例分析说明非织造材料结构、性能。
第二章非织造用纤维原料:1. 试述纤维在非织造材料中的作用。
浅谈非织造布的粘和理论
够很 好 的有 机结 合 ，制造 出性 能 优异 的 非织造 布 呢 ，那首 先就 要 了解 粘合 剂 的粘 和理 论 ，只有 了解 了粘 合 理论 ，才 能 开发 出性 能优 异 的粘合 剂 ，才 能促 进非织 造布 的发 展 。 粘合 理论 包括 三部 分 ，一是 粘合 力 的形成 ，二 是粘 合剂 与非 织造 布 的
接强度 ，并指 出粘 合 非
中图分类号 ：Ｔ １ 文献标识码 ：Ａ 文章编号 ：１ ７ － ７ ９ ２ ０ ）１２ ０ ２ ０ Ｓ ６ １ ５ ７（ ０ ９ ２ ０ ８ － １
非织 造布 又称 无纺 布 、不织 布 ，是一 种不 经过 传统 的纺 织方法 ，而是 用有 方 向性 的或 杂乱 的 纤网制 成 的布 状材 料 ，它 是利用 纤 维 间的摩 擦 力或 自身 的粘合 力 ，或外 加粘 合剂 的粘着 力 ，或两 种 以上 的力 而使 纤维 结 合在
起 的 方法 ， 即通过 摩擦 加 固 、抱和 加 固、或 粘 合加 固 的方法 得到 的 纤维
非织 造布 是一 门新 兴 的纺织 技术 ，起 源于 ２ 世 纪４ 年代 末５ 年 代 初 。 ０ Ｏ ０
制 品。
面 区产 生 了啮合 力 ， 即机械 作用 力 。粘 合 理论就 是 在上 面一 种力 或几 种力
程 瓣 攀
Ｖ Ａ
浅 谈 非 织 造 布 的粘 和 理 论
荆连辉
（ 苏 江 无锡 ２４１ ） １ １ １
［ 摘
要］ 首先简单介绍 非织造布的定义 、优点 与应用 ；其次重点介绍非织造 布用粘合剂 的粘 合原理 与 成以及非织造布 热熔粘合的原 理；最后简单介绍 一下粘 组
第7章 化学粘合
1、按来源分类 可分为天然粘合剂和合成粘合剂。 天然粘合剂，就是其组成的原料主要来 自天然，如虫胶、动物胶、淀粉、糊精、甲壳 质以及天然橡胶等。 合成粘合剂，就是由合成树脂或合成橡胶 为生产原料配制而成的粘合剂，如环氧树脂、 酚醛树脂、氯丁橡胶和丁腈橡胶等。
2、按粘合剂固化后的胶体特性分类
可分为热塑性粘合剂和热固性粘合剂。
(4)玻璃化温度 是高聚物从玻璃态向高弹态转变的温度，也就是高 聚物链段开始发生运动的温度。它与粘合剂成膜后的手 感有密切关系。玻璃化温度越高，手感越硬；反之，手 感越软。这是粘合剂制造商所掌握的一项重要技术数据。 试验表明，不同粘合剂的扭曲模量与温度的关系是 一组近似平行的曲线，而且扭曲模量为300kgf/cm2 时对应的温度和粘合剂的玻璃化温度非常接近。因此， 难以测量的玻璃化温度，可通过测扭曲模量为 300kgf/cm2时对应的温度来获得。通常： Tg=T300+7~9(℃)
7、偶联剂 能同时与极性和非极性物质产生一定结合力的物 质。其结构特点是分子同时具有极性和非极性部分。 其作用是增加了主体材料本身分子间的作用力，提高 了粘合剂的内聚强度；在粘合剂与被粘物之间起到了 一定的“架桥”作用。常用偶联剂有：有机硅烷及其 衍生物类、有机铬、有机钛化合物、多异氰酸酯类等。 8、分散剂 能使粘合剂组分均匀地分散在介质中的物质，属 表面活性剂范畴，是水分散型粘合剂所必需的。
[ CH2 －C ]
COOR2 式中：R1为 －H或－CH3； R2为－ H、－
该类粘合剂是一个以碳单键为主链的高分子化合物。它 们的许多性质取决于侧基中的 R1和R2。若R1为－H，即为 聚丙烯酸酯衍生物；若 R1 为－ CH3，即为聚甲基丙烯酸酯 衍生物。一般来说，聚合物的玻璃化温度 Tg 较低，其柔顺 性较好。由于空间位阻效应，甲基丙烯酸酯及其衍生物的 Tg值较高，其性质也较为刚硬。R2中碳直链越长，其非极 性侧基的柔顺性越好，则大分子的柔软性及挠曲性越好， Tg 值也越低。因此分析这类物质的性质时，关键在于掌握 R1及R2的结构特点。
非织造布喷洒粘合的原理
非织造布喷洒粘合的原理今天来聊聊非织造布喷洒粘合的原理，这可是个很有趣的事儿呢。
不知道你有没有观察过，秋天里树叶似乎总是一片一片地粘在一起落在地上。
这看起来有点像非织造布喷洒粘合的效果，不过这只是个生活现象的类比啦。
非织造布的喷洒粘合，简单说呢，就是通过特殊的喷胶方式让纤维结合在一起。
非织造布很多时候是由很多杂乱无章的纤维组成的。
我们可以把这些纤维想象成一群在操场上乱跑的小朋友，我们想要让他们手拉手站好。
那喷洒的胶就像是神奇的胶水魔法一样。
当我们把胶水喷出去的时候，就像是给每个小朋友手上抹上了胶水。
从专业角度来说，这个胶呢，是有粘性的聚合物溶液或者乳液。
这里面有个很关键的理论依据，就是界面黏附原理。
就好比一个很强壮的人（纤维），他如果和另一个强壮的人（纤维）要紧紧拉在一起，他们之间就需要有超强的胶水（也就是胶黏剂），这个胶水要能够在他们接触的面上很好地黏附。
这才能让他们稳固地结合起来。
实际应用就太多啦！比如说一些一次性的湿巾，那些无纺布就是通过类似的喷洒粘合制作的。
再比如一些医用的非织造布敷料，它也是这样做成的。
不过呢，这里面也有要注意的地方。
比如说胶喷得多了，那布就会硬邦邦的不柔软，如果喷得少了呢，纤维又结合不牢。
老实说，我一开始也不明白为什么喷洒的时候有的地方纤维粘得紧，有的地方却不太好。
后来才知道这还和喷洒的均匀程度、胶水的性质以及环境等因素有关。
打个比方吧，如果我们把纤维比作沙子，那么胶就是水泥。
沙子的颗粒大小（就像纤维的粗细、长短等不同特性），会影响水泥（胶）对它的包裹和黏合。
说到这里，你可能会问，那有没有什么更好的办法可以让喷洒粘合更均匀呢？这确实是个值得讨论的问题。
其实现在也有不少新技术在朝着这个方向研发呢。
我分享了我的理解，但我知道我的认知可能还不够全面。
希望大家也能分享自己的观点或者疑问，咱们一起把这个原理聊得更透彻！。
非织造复习资料
非织造复习资料一、填空题1.纤网加固方法：化学粘合加固、热粘合加固、针刺加固、缝编法加固、水刺加固。
2.化学粘合法主要包括：浸渍法、喷洒法、泡沫法、印花法和溶剂粘合法五种。
3.针刺机是由送网机构、针刺机构、牵拉机构、花纹机构、传动和控制机构、附属机构、机架等机构组成。
4.针刺过程中的主要工艺参数有：针刺密度、针刺深度和步进量。
5.花纹针刺形式中根据叉形针针槽方向和纤网送进方向的关系、植针几何图案、提花机构及其控制程序，可获得四种表面结构条圈结构、绒面结构、小节距几何图案、大节距几何图案。
6.水刺生产工艺系统主要由纤维成网系统、水刺加固系统、水循环及过滤系统和干燥系统四大部分组成。
7.预湿的目的是压实蓬松的纤网，排除纤网中的空气，使纤网进入水刺区后能有效地吸收水射流的能量，以加强纤维缠结效果，常见的预湿方式有双网夹持式和带孔滚筒与输网帘夹持式。
8.水刺机类型可分为平网式水刺加固机、转鼓式水刺加固机和转鼓与平网相结合的水刺加固机几种形式。
9.水刺中真空脱水箱的脱水机理是：靠纤网两面压力差挤压脱水及空气流穿过纤网层时将水带走。
10.热粘合工艺分热轧粘合、热熔粘合、超声波粘合等；其中热轧粘合根据其粘合方式可分为表面粘合、面粘合、点粘合；热熔粘合的方式有热风穿透式粘合、热风喷射式粘合。
11.热轧粘合特别适于薄型非织造材料的加固。
（薄型/厚型）12.热轧温度主要取决于纤维的软化温度和熔融温度。
13.热轧粘合和热熔粘合的共同影响因素有纤维特性、热熔纤维与主体纤维的配比、生产速度和冷却条件。
14.影响热轧粘合非织造材料性能的主要因素有热轧辊温度、热轧辊压力、生产速度、纤网面密度以及热熔纤维与主体纤维的配比。
15.粘合剂按化学成分分类：天然类粘合剂和合成类粘合剂。
16.粘合剂的选择依据有非织造材料的性能、非织造粘合成形工艺及其设备、非织造产品成本。
17.热粘合工艺中的烘燥工序可分为热风穿透式烘燥、辐射式烘燥、接触式烘燥三种方式。
非织造布热粘合
(2)轧辊压力 线压力↑→断裂强度↑ 线压力↑↑→粘合区纤维物理特性破坏→断裂强度↓ (3)生产速度 生产速度↑→粘合温度↑→断裂强度不变
热轧粘合温度与聚酯热轧粘合非织造材料拉伸强力的关系
Soft61热轧粘合非织造材料横向拉伸性能与轧辊温度的关系
热轧粘合非织造材料纵横向强力与轧辊压力的关系
粘合面积 在点粘合热轧中，刻花辊的轧点形状和大小及其分布决定了点
粘合热轧的粘合面积占总面积的比例。目前粘合面积比例一般控 制在8～28％，粘合面积比例越大，产品的强力就越大，但产品 手感同时会变差。生产高档服装衬基布时，粘合面积比例一般较 小，为8～12％。大粘合面积比例只有要求产品强力高、硬挺时 才用。
外加弯矩补偿弯曲变形
这种方法是通过在轧辊外端施加弯矩来补偿正常工 作压力引起的轧辊弯曲变形，补偿系统是纯机械式的， 可根据不同工作压力来调节。
液压支承芯轴补偿弯曲变形
液压支承芯轴是补偿轧辊弯曲变形的可靠、精确 的方法，成功的商业应用有德国Küsters公司的S-Roll 浮动轧辊和Ramisch公司的Nip-Co轧辊。
热轧温度和生产速度对热轧粘合非织造材料强力的影响
三、超声波粘合
高于人类听觉上限频率20kHz的声波称为超声 波，或称为超声。
超声波粘合的能量来自 电能转换的机械振动能， 换能器C将电能转换为 20kHz的高频机械振动， 经过变幅杆D振动传递到 传振器E，振幅进一步放 大。在传振器的下方，安 装有钢辊筒F。
3、点粘合
点粘合热轧时 采用一对钢辊进行热 轧，其中一根为刻花 辊，另一根为光辊， 所以热轧后纤网中仅 有局部区域被粘合加 固，未粘合区域仍保 持纤网原来的蓬松性， 因此产品的手感比面 粘合要好。
第七章 热粘合法
3. 电磁感应加热 由日本公司研制， 由日本公司研制，1983年开始用于非织造材料 年开始用于非织造材料 的生产。 的生产。 电磁感应加热基本原理，是利用变压器工作时 电磁感应加热基本原理， 产生的负效应——发热现象作为轧辊的热源。 发热现象作为轧辊的热源。 产生的负效应 发热现象作为轧辊的热源 电磁感应加热温度控制精确；不用油加热， 电磁感应加热温度控制精确；不用油加热，一 般不需维修；但设备制造成本较高。 般不需维修；但设备制造成本较高。
热粘合非织造材料的应用
热粘合法非织造材料具有生产速度快、 热粘合法非织造材料具有生产速度快、产品 不带化学粘合剂、能耗低等特点。 不带化学粘合剂、能耗低等特点。 其产品广泛用于医疗卫生、服装衬布、 其产品广泛用于医疗卫生、服装衬布、绝缘 材料、箱包衬里、服用保暖材料、家具填充材料、 材料、箱包衬里、服用保暖材料、家具填充材料、 过滤材料、隔音材料、减震材料等，热粘合非织 过滤材料、隔音材料、减震材料等，热粘合非织 造生产工艺仍有发展前景。 造生产工艺仍有发展前景。
• •
热风穿透式 热风喷射式
3. 超声波粘合
热轧粘合与热风粘合的区别
热轧粘合适用于薄型和中厚型产品， 热轧粘合适用于薄型和中厚型产品，产品单位 粘合适用于薄型和中厚型产品 面积质量大多在15～ 面积质量大多在 ～100g/m2。 热风粘合适合于生产薄型、厚型以及蓬松型产 热风粘合适合于生产薄型、厚型以及蓬松型产 粘合适合于生产薄型 以及蓬松型 产品单位面积质量为15～ 品，产品单位面积质量为 ～1000g/m2。 两者产品的粘合结构和风格存在较大的差异 存在较大的差异。 两者产品的粘合结构和风格存在较大的差异。 粘合结构
热粘合加固纤网的特点： 热粘合加固纤网的特点：
1. 产品卫生性好 ： 不带任何化学试剂 、 生产无三废 、 产品卫生性好：不带任何化学试剂、生产无三废、 无噪音 2. 生 产 速 度 高 ： 20~60m/min ， 最 高 可 达 100~120m/min 能耗低： 3. 能耗低：无需蒸发粘合剂的水分 生产灵活性大：既可直接进行加固、 4. 生产灵活性大：既可直接进行加固、又可作为辅 助加固
(完整word版)化学粘合
化学粘合技术化学粘合：是指采用化学粘合剂的乳液或溶液，通过浸渍、喷洒、泡沫、印花、等方法将粘合剂施加到纤网中，并通过热处理将纤维基体—纤网粘合加固形成非织造材料的方法。
化学粘合是非织造生产方式中使用最长、应用最广泛的纤网加固方法，其非织造材料中粘合剂的附着量一般为纤维的5%~300%，粘合剂的性能以及用量都对非织造产品的外观与性能起着重要作用。
化学粘合机理粘合剂对纤维的粘合过程包过浸润（润湿）、吸附、扩散和化学键合等过程，同时粘合剂液体渗入被粘合的纤网中与对纤维产生一定的嵌定的机械作用力，也对非织造材料的力学性能具显著影响。
化学粘合非织造材料的形成过程，是将纤维用一定的技术形成纤网，然后借助粘合剂在纤网中形成无数独立的粘合点、团或块状结构等，将纤维年合成一个整体。
所以，纤维表面结构性质以及粘合剂结构性质是影响粘合效果的主要因素。
润湿润湿是指粘合剂在纤网中以及纤维表面能够自发铺展开来，使得粘合剂通过润湿作用在粘结处与纤维表面充分接触，利于粘合剂在纤维表面的分布与扩散。
第一阶段，具有一定流动性的粘合剂溶液或乳液借助宏观布朗运动从液相中移动到纤维表面，再经由微布朗运动大分子链节逐渐向纤维表面极性相近的基团靠近，该过程可于压力与温度的作用下加强。
第二阶段，发生次价键吸附作用。
当被粘体与粘结剂分子间距小于0.5nm时，开始产生分子间作用力（范德华力、氢键等）。
吸附理论、扩散理论、化学键合、电子静电理论、变形层理论、优先吸附理论、机械联结理论等见《聚合物复合材料》P-135—界面粘合机理。
化学粘合方法常用化学粘合方法有：1）浸渍2）喷洒3）泡沫4）印花5）涂刮其中，浸渍法应用最为广泛。
浸渍粘合法：浸渍粘合法又称饱和浸渍粘合法，是最早被采用的粘合加工方法。
纤网由传输辊或夹持网帘输入浸渍槽于一定压力以及温度条件下进行浸渍，再经由压液辊或吸液装置（二者可联合使用）除去纤网表面以及内部多余的液态粘合剂，最后经烘燥装置固化处理成非织造材料。
无纺布热粘合工艺
辊筒表面按照粘合点的 设计花纹图案，植入许多钢 销钉，销钉的直径约为2mm 左右，露出辊筒约为2mm。
9
超声波粘合时，纤网或叠层材 料喂入传振器和辊筒之间形成的 缝隙，并在植入销钉的局部区域 将受到一定的压力，在该区域内 纤网中的纤维材料受到超声波的 激励作用，纤维内部微结构之间 产生摩擦而产生热量，最终导致 纤维熔融。
热粘合非织造工艺就是利用高分子聚合物热塑性的这一特性，使纤网受热后部分纤维（或热熔粉末软化熔融），纤维间产生粘连，冷 却后纤网得到加固而成为热粘合非织造材料。 一、热粘合加固纤网基本原理
高分子聚合物材料大都具有热塑性，即加热到一定温度后会软化熔融，变成具有一定流动性的粘流体，冷却后又重新固化，变成固体 。
2
热粘合非织造工艺就是利用高分子聚合物热塑性的这一特性，使纤网受热后部分纤维（或热熔粉末软化熔融），纤维间产生粘连，冷 却后纤网得到加固而成为热粘合非织造材料。 第一节 热粘合的基本原理
高分子聚合物材料大都具有热塑性，即加热到一定温度后会软化熔融，变成具有一定流动性的粘流体，冷却后又重新固化，变成固体 。
高分子聚合物材料大都具有热塑性，即加热到一定温度后会软化熔融，变成具有一定流动性的粘流体，冷却后又重新固化，变成固体 。 辊筒表面按照粘合点的设计花纹图案，植入许多钢销钉，销钉的直径约为2mm左右，露出辊筒约为2mm。 辊筒表面按照粘合点的设计花纹图案，植入许多钢销钉，销钉的直径约为2mm左右，露出辊筒约为2mm。 无纺布(非织造布)热粘合工艺 热粘合非织造工艺就是利用高分子聚合物热塑性的这一特性，使纤网受热后部分纤维（或热熔粉末软化熔融），纤维间产生粘连，冷 却后纤网得到加固而成为热粘合非织造材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然类 粘合剂
氨基酸衍生物—植物蛋白，酪朊，血蛋白，骨胶，鱼胶
天 然 树 酯 —木质素，单宁，松香，虫胶，生
漆
热固型—
酚醛树脂，间苯二酚甲醛树脂，尿醛树 脂，不饱和聚酯，聚异氰酸酯，丙烯酸
树脂型
双酯，有机硅等
热塑型— 聚醋酸乙烯酯，聚氯乙烯-醋酸乙烯酯，
聚丙烯酸酯，聚苯乙烯，聚氯乙烯，聚
合成类 粘合剂 橡胶型
超低温
环氧树脂改性聚氨酯、聚氨酯、尼龙改 性环氧树脂等
压敏
橡胶型：聚异丁烯橡胶、丁基橡胶、丁 苯橡胶
树脂型：丙烯酸酯、硅、氟树脂
基材(布、纸、塑料膜等)、隔 离剂
光敏
树脂单体或预聚体为主料，加入光敏剂、 经光催化聚合固化
二、粘合剂组成 粘合剂是由多种成份构成的混合物，除主体材料
(基材)外，还应根据不同特性和产品需要，添加若干 种辅助材料，包括固化剂、溶剂、增塑剂、乳化剂、 增稠剂、偶联剂、分散剂、络合剂、引发剂、发泡 剂、填料等。 1.基材
热固性粘合剂为网状体形结构，受热不软 化，遇溶剂不溶解，具有较高的凝聚强度， 而且耐热、耐介质腐蚀、抗蠕变，但冲击强 度和剥离强度较低。如酚醛树脂、环氧树脂 等。
可分为树脂型粘合剂、橡胶型粘合剂、无机 粘合剂和天然粘合剂。
树脂型粘合剂是由合成树脂为主要原料配制 而成的粘合剂。如酚醛树脂、环氧树脂等。
填充剂而不影响乳液稳Fra bibliotek树脂： 热塑性树脂：聚醋酸乙烯，聚丙烯 酸酯，环氧
定性乳液固含量高。 橡胶：丁苯，氯丁，天然橡胶。热
粉末
水溶性树脂在使用前加 热塑型树脂：乙烯或丙烯基聚合物。
溶 制剂成（溶水液或。有价机格溶 低剂 ，） 适，热固型树脂：酚类热固化树脂。
合于热压加工。
天然物：淀粉，酪朊，虫胶。
粘合剂除了具有将物与物表面之间相互粘合、物体加固的功能之外，还 可以通过添加具有功能性的填料或使主体材料具有功能性，以达到压敏、 导电、导热、导磁、耐高温、超低温等目的。
粘合剂型态
特点
粘合剂品种
溶液
在适当的有机溶剂或水 中溶解为粘稠溶液。
粘合剂干燥快，初期粘 合力大。
热固型树脂：酚醛；脲醛，聚丙烯酸双酯 等。
热塑性树脂：聚醋酸乙烯，聚丙稀酸酯， 纤维素，聚氰基丙烯酸酯，饱和聚酯。
橡胶：丁苯，氯丁，晴基橡胶。
以水为介质，无毒，不 热塑型
燃烧，蒸发水后成膜形 乳液或乳胶 成粘接，可在乳液中加
有些粘合剂需用溶剂，这些溶剂是能与粘合剂主要 成份相溶的低粘度液体物质，包括水、有机或无机溶 剂。
4.增塑剂
是一种能降低高分子化合物玻璃化温度和熔融温度， 改善胶层脆性、增进熔体流动性的物质。其主要作用 为能“屏蔽”高分子化合物的活性基团，减弱分子间 作用力，增加高分子化合物的韧性、延伸率和耐寒性， 降低其内聚温度和弹性模量。常用增塑剂有邻苯二甲 酸酯类、磷酸酯类、癸二酸酯类、液体橡胶类等。
即主体高分子材料，是赋予粘合剂胶粘性的根本 成份。其流变性、极性、结晶性、分子量及分布等 对粘合剂的物理机械性能起主要作用。 2.固化剂
是一种可使单体或低聚物变为线型高聚物或网状 体型高聚物的物质，也可称为交联剂或硫化剂。常 用固化剂有过氧化物、多异氰酸酯化合物、环氧化 合物、多元羧酸等。
3.溶剂
橡胶型粘合剂是由合成橡胶为主体配制而成 的粘合剂。如丁腈橡胶、丁苯橡胶等。
无机粘合剂是由无机物如磷酸盐、硅酸盐、 硫酸盐、硼酸盐、金属氧化物等为原料配制 成的粘合剂。
粘合剂按其外观形态可分为溶液、乳液或乳胶、膏糊、粉末、膜状、泡 沫、固体。
化学粘合法非织造材料生产工艺中，使用最多的是溶液、乳液或乳胶、 泡沫。固体粘合剂在非织造材料生产技术中主要是热熔胶用于生产浆点或 粉点热熔粘合衬布和卫生用品。
凡具有良好的粘合性能，可把两个相同或不同的 固体材料连接在一起的物质，都可称为粘合剂。
化学粘合法生产非织造材料工艺中，粘合剂是重 要材料，其性能对非织造材料的质量和外观起重要 作用，必须根据非织造材料的用途和产品特性以及 用户要求来选择合适的粘合剂。因此，粘合剂的种 类、组成、特性及功能是粘合剂使用者必须关注的 要素。
5.乳化剂
能使两种或两种以上互不相溶(或部分相溶)的液体 形成稳定的分散体系(乳化液)的物质。它属于表面活 性剂的范畴，是水分散型粘合剂不可缺少的助剂。
乙烯，聚酰胺，聚氨酯等。 丁晴橡胶，丁苯橡胶，丁基橡胶，氯丁橡胶， 硅橡胶，聚氨酯橡胶等。
再生型—再生橡胶。
复合型 — 酚醛-聚乙稀醇缩醛，酚醛-氯丁橡胶，环氧-酚醛， 醋酸乙烯共聚物，丙烯酸酯共聚物，丁二烯-苯乙烯
共聚物，羧基丁二烯丙烯腈共聚物等.
可分为天然粘合剂和合成粘合剂。
天然粘合剂，就是其组成的原料主要来 自天然，如虫胶、动物胶、淀粉、糊精、 甲壳质以及天然橡胶等。
合成粘合剂，就是由合成树脂或合成橡 胶为生产原料配制而成的粘合剂，如环氧 树脂、酚醛树脂、氯丁橡胶和丁腈橡胶等。
可分为热塑性粘合剂和热固性粘合剂。
热塑性粘合剂为线性结构，一般通过溶剂 挥发、熔体冷却和乳液凝固的方式事先固化。 其胶体受热软化，遇溶剂会溶解，凝聚强度 较低，耐热性能较差。如聚丙烯酸酯、聚醋 酸乙烯、聚乙烯醇等。
返回
§7-1 粘合剂的种类与作用
一、粘合剂种类 粘合剂种类繁多，其分类方法也很多，目前
国内外还没有一个统一的分类标准，根据粘合 剂的特点可作如下分类： ▪ 按来源分类 ▪ 按粘合剂固化后的胶体特性分类 ▪ 按粘合剂基料物质分类 ▪ 按外观形态分类 ▪ 按特殊功能分类
粘合剂
葡萄糖衍生物—淀粉，糊精，阿拉伯树胶，海藻酸钠等
特殊功能粘合剂
功能
粘合剂主体成份
特殊填料、副料及添加剂
导电
环氧树脂、酚醛树脂 丙烯酸树脂、聚氨酯、聚酯
导热 一般以液体丁腈橡胶改性环氧树脂
石墨粉、炭粉、金属粉(银、 铜、铝金)
金属粉(银、铜、铝金)、氧化 粉(氧化铍)
导磁 环氧树脂等
羰基铁粉、铝粉等
耐高温
有机硅聚合物、含芳杂环聚合物及无机 物(氧化铜)
第七章 化学粘合工艺和原理
§7-1 粘合剂的种类与作用 §7-2 粘合剂与非织造材料性能的关系 §7-3 非织造材料的粘合机理 §7-4 纤维表面性质与界面粘结 §7-5 化学粘合工艺与产品性能 §7-6 烘燥工艺
几个同类或不同类的固体，由于介于两者表面的 另一种物质的作用而牢固地结合起来，这种现象称 为粘合，而介于两固体表面间的物质称为粘合剂。 粘合剂又称为胶粘剂、粘结剂或粘着剂。
