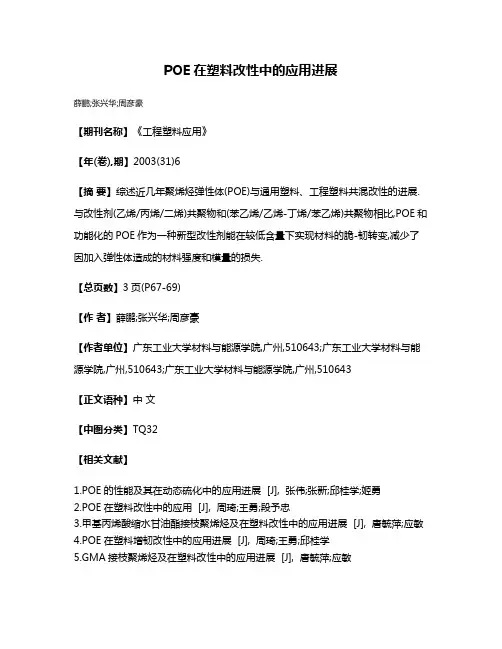

POE 对工程塑料的改性
POE 的非极性限制了其进一步的应用,采用溶液聚合或熔融挤出赋予聚烯烃一定的极性和反应活性,是改善聚烯烃与工程塑料之间界面亲和性的常用方法。POE 功能化的方法主要是通过接枝的手段实现的,接枝POE(ST-2) 直接与工程塑料共混表现出良好的增韧效果,是一种很好的增韧剂;在复合材料中则既具有增韧效果,也具有增容的作用。
1 、聚酯/ POE 体系
聚对苯二甲酸乙二醇酯( PET) 作为工程塑料使用时,其缺点是加工中熔体粘度低,在通常的塑加工温度下结晶速度慢、冲击性能差等,限制了它作为工程塑料的广泛应用。用接枝POE(ST-2) 改性PET 的复合材料表现出良好的耐热、抗冲击性能,这种材料由60 %～90 %的回收热塑性PET和10 %～40 %的用甲基丙烯酸缩水硅油醚改性的POE 经熔融共混制得。
利用SEM、力学性能测试等方法研究了POE 接枝甲基丙烯酸缩水甘油酯(POE2g2GMA) (ST-2)增韧PET 的形态结构与性能的关系。PET/ POE2g2GMA 共混物的韧性随POE-g-GMA 用量的增加而显著提高,当POE-g-GMA(ST-2)质量分数达到20 %时, PET/ POE2g2GMA 共混物的冲击强度达到873 J / m 结果表明,POE 接枝物与PET 末端羧基或羟基“原位”反应形成的共聚物改善了PET 与POE 的相容性,显著地提高了共混物的力学性能。
未接枝的POE 对聚对苯二甲酸丁二酯(PB T) 增韧作用不大,而官能化的POE 对PB T增韧显著,共混体系的脆韧转变在较低
POE 接枝马来酸酐POE-g-MA H 质量分数(10 %) 下发生,意味着在保证增韧效果的前提下可以减少增韧剂的用量,从而既降低了材料成本又减少了因加入低模量POE-g-MA H 组分而引起材料强度和弹性模量的损失。POE-g-MAH (ST-2)与PB T 在挤出过程中原位生成了POE2g2PB T 共聚物,增大了两相界面相互作用,共混体系具有更加均衡的强度和韧性, 综合性能较好。SEM 显示, POE2g2MA H/ PB T 共混体系中分散相具有更细微的分散,有效地诱导PB T 基体产生银纹和剪切屈服,消耗大量的冲击能。
2. PA/ POE 体系
最近几年来,POE 的应用范围已开始渗透到尼龙工程塑料领域, POE 作为尼龙( PA) 的新型改性剂正引起人们的特别关注。与传统EPDM相比,在相同增韧剂含量和相同相容剂含量下, POE 增韧尼龙的效果较好。
PA66 与POE 共混可以相互取长补短,获得所需要的使用性能。但PA66 与POE 属不相容体系,以前使用较多的增容剂是EPDM 接枝马来酸酐( EPDM2g2MA H) ,但马来酸酐MA H 的接枝率和转化率较低,增容效率不高。而POE 接枝马来酸酐( POE2g2MA H)(ST-2) 能显著改善PA66 与POE 间的相容性和界面粘结性,POE-g-MA H (ST-2)可使PA66/ POE2g2模MA H 共混材料的缺口冲击强度提高至纯PA66材料的14 倍左右。实验发现共混材料分散相的弹性体颗粒内部存在较多份量的有序结构,分散相颗粒具有明显促进结晶的作用,此作用引起PA66 基体结晶温度增加,结晶度增大,并在分散相质量分数为
15 %的脆韧转变条件下,达到极大值。试样熔体的冷却速率越快,则此种促进结晶的作用就越明显。
研究了POE 对PA6/ POE/ POE-g-MA H 共混物的力学性能、耐热性和流变性能的影响。结果表明: 在12. 5 份
POE-g-MA H(ST-2) 存在的条件下,随着POE 用量增大,共混物的缺
口冲击强度不断增大,而拉伸强度、维卡软化温度、表观粘度降低。在混合体系中, POE-g-MA H (ST-2)具有增容和增韧的双重作用;加入30 份POE 时,共混物的维卡软化温度下降12 ℃,这是因为PA6 在共混物中是连续相, POE 为分散相, PA6 的耐热性比POE 好。
用挤出的方法制得PA1010/POE-g-MA H 共混物样品,研究了不同接枝率和不同含量的弹性体对共混体系力学性能的影响。结果表明,当弹性体含量一定、接枝率为0. 51 %时,共混体系的综合力学性能最好;在PA1010/POE-g-MA H 体系中, 随POE-g-MA H 含量增加,弹性体粒子的平均尺寸保持不变,这是因为挤出过程形成的共聚物
PA1010/ POE-g-MA H 阻碍了弹性体粒子的聚集。
南京塑泰高分子科技有限公司销售马来酸酐接枝POE(ST-2)。
2020年(塑料橡胶材料)聚丙烯塑料的改性及应用(三)
（塑料橡胶材料）聚丙烯塑料的改性及应用(三)
热塑性低烟无卤阻燃电缆料性能
玻纤增强聚丙烯的抗蠕变性得到改善，能够比聚碳酸酯、耐热ABS、聚甲醛等塑料的性能更好。此外在150℃下保持1500小时，其拉伸强度和热变形温度都不会下降，在沸水和水蒸汽中可长期使用。 玻纤增强聚丙烯的加工流动性因玻纤的存在有所下降，但和其它塑料相比，仍然属良好的加工流动性。提高成型加工温度可使其流动性得到改善。
2改性聚丙烯发展动向
聚丙烯在生产数量迅速发展的同时，也在性能上不断出新，使其应用的广度和深度不断变化，近年来或者通过在聚合反应时加以改进，或者在聚合后造粒时采取措施，有壹些更具独特性能的聚丙烯新的品种问世，如透明聚丙烯、高熔体强度聚丙烯等。 2.1透明改性 PP的结晶是造成不透明的主要原因，利用急冷冻结PP的结晶趋向，能够得到透明的薄膜，但有壹定壁厚的制品，因热传导需要时间，芯层不可能迅速被冷却冻结，因此对于有壹定厚度的制品不能指望用急冷的办法提高透明度，必须从PP的结晶规律和影响因素入手。 经壹定技术手段得到的改性PP，可具有优良的透明性和表面光泽度，甚至能够和典型的透明塑料（如PET、PVC、PS等）相媲美。透明PP更为优越的是热变形温度高，壹般可高于110℃，有的甚至可达135℃，而上述三种透明塑料的热变形温度都低于90℃。由于透明PP的性能优势明显，近年来在全球都得以迅速发展，应用领域从家庭日用品到医疗器械，从包装用品到耐热器皿（微波炉加热用），都在大量使用。 PP的透明性提高可通过以下三种途径： （1）采用茂金属催化剂聚合出具有透明性的PP； （2）通过无规共聚得到透明性PP； （3）在普通聚丙烯中加入透明改性剂（主要是成核剂）提高其透明性。 4.1.1国内外发展态势 据日本理化株式会社介绍，日本7%的PP为透明PP，透明PP的产量在400kt/a之上。日本透明PP市场以微波炉炊具及家具俩方面的消耗量最大。日本出光化学X公司制造出和PVC具有同样透明性和光泽性的透明PP，当下能够广泛替代普通透明PVC制作文具、笔记本壹类的包装物，价格只相当于PVC的20%-30%，1999年出售了1200t透明PP。
塑料改性的知识
本文摘自再生资源回收-变宝网（https://www.360docs.net/doc/4818023884.html,） 塑料改性的知识 何谓塑料改性？ 塑料改性是将通用树脂通过物理的、化学的、机械的方法，改善或增加其功能，在电、磁、光、热、耐老化、阻燃、机械性能等方面达到特殊环境条件下使用的功能。从原料树脂的生产到多种规格及品种的改性塑料母料，为了降低塑料制品的成本，提高其功能性，都会存在塑料改性技术。 改性的目的是什么？ 塑料表面改性的目的主要可分为两大类：一类是直接应用的改性，另一类是间接应用的改性。 （1）直接应用的塑料表面改性直接应用改性是指可以直接获得应用的一些改性，具体有表面光泽度、表面硬度、表面耐磨性及摩擦性、表面防老化、表面阻燃、表面导电及表面阻隔等。塑料表面这方面的改性近年来开发应用很快，如在塑料阻隔改性方面，表面阻隔改性占有很重要的地位。 （2）间接应用的塑料表面改性间接应用改性是指为直接应用打基础的一些改性，具体如为改善塑料的粘接性、印刷性及层化性等而进行的提高塑料表面张力的改性。例如，以塑料电镀为例，未经表面处理的塑料品种只有ABS的镀层牢度能达到要求；尤其聚烯烃类塑料品种，镀层牢度十分低，必须进行表面改性以提高与镀层的结合牢度，方可进行电镀处理。 改变塑料的密度
（1）降低塑料密度 说降低密度可能你清楚，但是换个说法你就明白了：让塑料变轻。降低塑料的密度方法有发泡改性、添加轻质填料及共混轻质树脂三种。塑料制品的发泡成型是降低其密度的最有效方法。而添加轻质添料和共混轻质树脂两种改性方法，只能小幅度地降低密度，其降幅一般只有50%左右，最低相对密度只能达到0.5左右。塑料发泡制品的密度变化范围很广范，相对密度最低可达到10-3。 （2）提高塑料密度 提高塑料的密度是使原树脂相对密度升高的一种方法，主要为添加重质填料和共混重质树脂。添加重质填料提高塑料的密度方法主要的填料有金属粉、重质矿物填料；共混重质树脂提高塑料的密度，此种方法提高幅度比较小，一般最高只能达到50%左右。主要适于一些轻质树脂如PE、PP、PS、EV A、PA1010及PPO等。常加入的重质树脂有：PTFE、FEP、PPS及POM等。 塑料的透明性改进 关于塑料的透明性，在之前的文章中有所介绍，这里只简单介绍一下。改进塑料透明性的原理是利用晶体与透明性的关系。塑料的透明性大小与其制品的结晶度大小和结晶结构有关，通过控制制品的不同形态结构，可以改善其透明性。 衡量一种材料的透明性好坏，有许多性能指标都需要考虑。常用的指标有：透光率、雾度、折光指数、双折射及色散等。在上述指标中，透光率和雾度二个指标主要表征材料的透光性，而折光指数、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。 常用的改变晶型方法有： ①控制结晶质量，例如晶型、球晶含量、晶体尺寸、晶体规整性的控制； ②提高折射率，主要是通过加入不影响透明性的高折射率有机物或无机物来提高；
尼龙改性中使用的相容剂和增韧剂
尼龙改性中主要可以使用的相容剂为POE接枝相容剂ST-2，另外还有EPDM接枝相容剂ST-18，我们现在生产得最多的是POE 接枝相容剂ST-2，在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙以及增韧尼龙中，我们都建议大家使用ST-2，因为POE接枝相容剂ST-2在尼龙中的增韧效果比较理想，ST-2在尼龙中的作用主要是提高尼龙的韧性及冲击强度。在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙中，建议大家使用ST-2的添加量为5-10%时较为理想，添加量太少，可能增韧效果达不到要求，添加量太多，可能对尼龙的防火、拉伸强度以及耐温会有一定的影响，任何事物只能是量力而为，相容剂的使用亦是如此。而在上述尼龙改性中的一些特殊情况，如用户只要求冲击强度达到一定高度而对尼龙耐温和拉伸强度没有什么要求，则ST-2的使用量可以在10%以上。另外ST-2的一个大的用途是在超韧尼龙和超韧耐寒尼龙中使用，这时ST-2的建议使用量为15-20%，甚至在一些高要求的情况中，ST-2的使用量需达25%以上。ST-2在尼龙中使用时，尼龙最高缺口冲击强度可达120KJ/ m2，耐寒尼龙最低温度可做到零下35℃，另外在超韧耐寒尼龙改性中，对尼龙的粘度的选择亦有较高要求，这一点是许多尼龙改性工作者所不注意的，在超韧耐寒尼龙改性中，要求尼龙粘度达2.8以上，否则，相容剂加得再多，冲击强度也难提高。我公司ST-2在PBT改性中亦能起到很好的相容增韧作用，用户如作高韧性要求的PBT改性产品，ST-2 一定会让你得到意想不到的帮助。 EPDM接枝相容剂ST-18主要用于超耐寒尼龙中，如要求尼龙的耐寒在-35℃到-40℃的情况，就需用它。
聚丙烯塑料的改性及应用
聚丙烯塑料的改性及应用 1、聚丙烯在合成树脂生产中占据重要地位，发展极为迅速 聚丙烯是五大通用合成树脂中的一个重要品种，在国内外的发展均十分迅速。在全球塑料用五大合成树脂中，聚丙烯的产量占有1/4左右的份额，预计2006年世界五大通用合成树脂的总产能将达到1亿9千万吨，其中聚丙烯4878万吨，占总产能的25.6%[1]。而我国2004年聚丙烯树脂产量为474.88万吨，进口291.4万吨，出口1.53万吨，其表观消费量为764.7万吨，占当年全国五大通用树脂表观消费量总和2954万吨的25.9%。预计到2010年我国聚丙烯树脂的表观消费量将增加至1080万吨，较2004年增长40%以上。表1列出近期投产和正在建设的聚丙烯装置的地点和产能。 表1 近期投产和在建聚丙烯装置
在已宣布的新增产能中，中石化253万吨/年，中石油135万吨/年，而且大多数项目的产能都在30万吨以上，达到世界级规模。这些装置全部投产后，中石化的聚丙烯产能将超过巴赛尔公司，跃居全球榜首，中石油也将列位前五名之列，届时中国将成为生产聚丙烯树脂全球产能最大的国家。 另据报道，我国聚丙烯树脂的产量1995年仅为107.35万吨，到2005年达到522.95万吨，平均年递增38.7%，同期表观消费量也从212.92万吨增至823万吨，平均年递增28.7%，成为全球聚丙烯消费增长最快的国家[2]。 1 聚丙烯基本知识 1.1 树脂与塑料的定义和分类 树脂（Resin）：高分子材料亦称高分子聚合物，分为天然高分子材料和合成高分子材料。在合成高分子材料中按塑料、橡胶、纤维三大用途分为合成树脂、合成橡胶和合成纤维三大类，其中用于塑料的合成树脂所占的比例最大，约占合成材料总量的2/3以上。 塑料（Plastics）：以合成树脂为主要成分，添加有适量的填料、助剂、颜料，而且在加工过程中能流动成型的材料。 热塑性塑料（ThermoPlastics）：能在特定温度范围内反复软化和冷却硬化的塑料。 热固性塑料（Thermosetting Plastics）：在第一次成型之后，成为不熔、不溶性物料的塑料。
工程塑料改性技术秘笈
工程塑料改性技术秘笈
工程塑料改性技术秘笈 第一笈聚对苯二甲酸丁二醇酯 PBT 1.环保阻燃非增强特点:环保阻燃、低析出性、高加工流动性 2.环保阻燃非增强特点:环保型、未增强、阻燃、不析出、流动性好 3. PBT/PC合金特点:玻纤增强、环保、阻燃。良好的加工性能，优良的力学性能和阻燃性能 4. 环保阻燃30%增强特点:环保阻燃、低析出性、玻纤增强 5. 环保阻燃30%增强特点:环保型、玻纤增强、阻燃、不析出、增韧 6. 环保阻燃增强高CTI 特点:矿物、玻纤填充，阻燃，防翘曲，高电性能，表面光滑 7. 环保阻燃增强高长期耐热特点:环保型、玻纤增强、阻燃、流动性好、优异的高温长期使用性能 第二笈聚对苯二甲酸乙二醇酯 PET 3.30%增强特点:玻纤增强、非阻燃、机械强度高、抗蠕变性 4.阻燃30%增强特点:环保阻燃增强、机械强度高、抗蠕变性、尺寸稳定性高 5.阻燃40%增强特点:阻燃增强、机械强度高、抗蠕变性、尺寸稳定性高 6.环保阻燃30%增强特点:环保型、阻燃增强、机械强度高、抗蠕变性 7.环保阻燃30%增强特点:环保型、高阻燃、高流动性、机械强度高、耐高温焊锡 第三笈 PA6 8.超韧尼龙：环保型，优异的低温韧性增强尼龙 9.高阻燃非增强 10.10-30%增强高阻燃尼龙 11.高尺寸稳定性30%填充阻燃尼龙 12.5-25%矿物填充、阻燃改进、无卤无磷阻燃、高环保型，电性能优异 13. 第四笈 PA66 14.高阻燃非增强 15.10-30%增强高阻燃尼龙 16.10-30%环保增强高阻燃尼龙 17.高尺寸稳定性30%填充阻燃尼龙
18.5-25%矿物填充、阻燃改进、无卤无磷阻燃、高环保型，电性能优异 19.红磷型阻燃增强 第五笈 PPO 20.未增强PPO 21.阻燃增强型 22.环保阻燃增强型 23.PPO/PA合金 24.第六笈 PPS 25.环保型矿物、玻纤增强阻燃 26.玻纤增强 第七笈 27.PBT、PET、PA6、PA66、PPO母料 第七笈 PC 28.PC改性方向： 29.耐候型 30.光高反射 31.难燃型 32.汽车用 33.光散射型 34.低异向性 35.等方向型 36.高难燃型 37.耐磨耗型 38.碳纤维增强型 39.EMI型 40.PC/ABS改性方向 41.防静电型 42.高流动型 43.高刚型
尼龙6的增韧性研究及应用前景
尼龙6的增韧性研究及应用前景 谢敏敏 [摘要]：综述了国内外尼龙增韧改性的研究进展，介绍了高韧性尼龙 6工程塑料的研究进展及应用前景，并从不同方面对尼龙的增韧进行了探讨，例如与聚烯烃及弹性体共混增韧、掺混高韧性工程塑料增韧、无机粒子增韧。 [关键词]：尼龙6 增韧 尼龙作为当今第一大工程塑料，大多数品种为结晶型聚合物，大分子链中含有酰胺键，能形成氢键，其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性，特别是耐磨性和自润滑性能优良，摩擦系数小，因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长，年消费量已经超过100万吨，年增长率为8%～10%，广泛应用于汽车家用电器及运动器材等零部件的制造。但是尼龙6存在低温和干态冲击性能差，吸水性大等弱点，使其应用领域受到一定限制，为适应工业发展的需要，近年来通过共混改性，使其向高冲击、低吸水和优化加工等方向发展的研究成为广泛关注的课题。尼龙6的增韧工作自20世纪70年代以来一直是尼龙改性的重要课题，美国、西欧、日本先后开发了各种牌号的高抗冲尼龙6合金。尼龙6是比较容易形成合金的树脂，合适的相容剂是形成韧性尼龙的关键。 高韧尼龙6合金的获得主要有以下三种途径：一是通过与聚烯烃及弹性体共混；二是掺混高韧性工程塑料；三是无机粒子增韧。 1. 聚烯烃、弹性体增韧 尼龙6与非极性或弱极性的聚烯烃、弹性体共混可以改善韧性。但尼龙6带有强极性的酰胺基团，与聚烯烃、弹性体的相容性差，导致合金的韧性下降。解决相容性的方法有两种：一种方法是尼龙6中加入单体熔融接枝聚烯烃工弹性体，单体一般为带羧基官能团的马来酸酐（MAH）、甲基丙烯酸缩水甘油醇（GMA）；另一种是加入一种能同聚烯烃或弹性体相容的、带有活性基团（如环氧基）的第三组分，反应基团可以和尼龙6分子末端的胺基实现反应性相容。另外，采用聚烯烃接枝丙烯酸的方法是改善尼龙与聚烯烃弹性体相容性的另一种有效途径。这是由于接枝丙烯酸共聚物所带的羟基官能团同样能与尼龙末端的胺基反应形成化学键。虽然羟基的反应活性不如二酸酐，但是由于丙烯酸自身可以发生聚合，在接枝过程中可形成较长的聚丙烯酸支链，因而可获得较高的接枝率；所制备的接枝共聚物与尼龙
PEEK改性工程塑料
PEEK改性 PEEK纯料的性能难以满足不同行业领域的不同需求，故在特种工作环境需要对PEEK进行改性，其主要手段有共混改性、共聚改性、复合增强改性、填实改性、纳米改性和表面改性等技术。通过改性可以增加PEEK的某方面性能，如耐磨性、冲击强度等，从而扩展了PEEK的应用范围，降低了材料的使用成本，改良了PEEK的加工性能。 PEEK常用改性 波纤改性：10%波纤改性、20%波纤改性、30%波纤改性 碳纤改性：10%碳纤改性、20%碳纤改性、30%碳纤改性[5] PEEK 牌号：牌号特点和用途 150CA20 注塑、挤塑等级，20%碳纤维增强，耐高温，刚性，强度优，用于工程制品 150CA30 30%碳纤维增强,耐高温好,刚性和强度好,适合机械、电气、汽车、化工等耐化学性好的工程制品 150CA40 注塑、挤塑等级，40%碳纤维增强，高刚性，耐高温，用于工程部件 150P 涂层级，低粘度，粉料，未增强，结晶型，UL94V-0，使用温度160℃以上，适合金属涂层 380G 挤塑和涂层级。中粘度，混合物粒料，未增强，结晶型，UL94V-0，使用温度160℃以上。适合单丝和一般通用挤压工程部件，特别是金属线材涂层 380P 挤塑和涂层级。中粘度，粉料，未增强，结晶型，UL94V-0，使用温度160℃以上，适合单丝和一般通用挤压工程部件，如金属线材涂层 450CA30 注塑增强等级。混合物粒料，30%碳纤维增强，有很好的刚性和承载性能，使用温度250℃以上，最高能达315℃，UL94V-0，韧性好，强度高，耐化学腐蚀性好，成型周期快。 150FC30 注塑、挤塑等级，30%碳纤维增强，高刚性，耐高温，润滑性好，用作工程部件 450G 注塑级，非增强，高粘度，混合物粒料，结晶型，UL94V-0，使用温度在160℃以上，强度高 450P 注塑级，粉料，特点和用途同450G 450GL20
改性塑料调研报告
改性塑料调研报告 一、概述 所谓改性塑料，是指通用塑料经过填充、共混、增强等方法加工，从而使它们具有阻燃、高抗冲等性能，它具有取代钢铁的功能。几乎所有塑料的性能都可通过改性方法得到改善。 改性塑料产品主要分为三大类, 一类是以粉体材料为主要原料 的填充改性塑料产品, 包括活性粉体、填充母料和粉体材料占20%-- 30%的改性塑料专用料；另一类是以不同类别的高分子材料经过共混制成的塑料合金专用料, 如ABS/聚碳酸酯( PC)合金、PA/ABS 合金、聚丙烯( PP)/PA 合金等; 第三类是为达到电、光、热、燃烧等方面的功能性, 综合使用功能性填料和不同类别的高分子材料, 以及适 量的相容剂、增韧剂而制成的功能性专用料, 如阻燃ABS、无卤阻燃PP、汽车保险杠、仪表板专用料等。三大类改性塑料产品的年总产量已超过3000kt , 三大类产品所占比例分别为50%、35% 和15%左右, 即1600kt、1000kt 和600kt左右。 行业内认为的改性塑料包括通用塑料中的PP、ABS、PS，工程塑料中的通用工程塑料（PC、PA、PBT、PPO 和POM）的树脂改性。经过改性以后,塑料的外观、透明性、密度、精度、加工性、机械性能、化学性能、电磁性能、耐腐蚀性能、耐老化性、耐磨性、硬度、热性能、阻燃性、阻隔性等某些方面有所改善或提高。 二、生产情况 根据2010 年中国改性塑料行业十佳企业评选活动中各改性塑料企业上报的数据分析, 全国已有以改性塑料产品为主营业务的企业近1000 家, 就业人数达十几万人，多数年产量在3000吨左右，超过3000吨的接近50家，万吨以上的屈指可数，而超过10万吨的仅
尼龙的增韧改性.
《聚合物复合材料设计与加工》课程报告 题目：尼龙的增韧改性 专业：10材料化学 姓名：李玉海 学号：2010130101025
尼龙的增韧改性 摘要：尼龙66（PA66）具有良好的力学综合性能，并且耐油、耐磨耗和优良的加工性能，可替代有色金属和其他材料广泛应用于各行业。但是尼龙66在低温条件下和在干态条件下的冲击性能差，吸水性大，制品的性能和尺寸不稳定等性能缺点。本文将就其韧性性能进行改善，针对玻璃纤维增强聚酰胺材料韧性差的问题，对聚酰胺/玻璃纤维复合体系的增韧进行了研究，考察了玻璃纤维、改性聚合物对共混材料力学性能的影响。对PA/聚烯烃、PA/聚烯烃弹性体、不同类型PA合金等几类增韧体系进行了详细介绍。其中聚烯烃应用范围广泛。采用聚烯烃增韧与玻璃纤维共混，在保持复合材料拉伸强度和模量的同时，较大地提高了冲击强度，获得了综合力学性能优异的纤维增强聚酰胺材料。 关键词：聚酰胺玻璃纤维增强增韧共混改性 1.前言 当代高分子材料发展的一个重要方向就是通过对现有聚合物进行物理和化学改性，使其进一步高性能化、结构化和工程化。尼龙是聚酸胺类树脂的统称，常觅的有尼龙6、尼龙66、尼龙610、尼龙612、尼龙ll、尼龙12、尼龙46、尼龙MXD6、尼龙lUM等，目前产量占主导地位的是尼龙6和尼龙66，占总量的90％以上。尼龙作为当今第一大工程塑料，大多数品种为结晶型聚合物，大分子链中含有酰胺键（—CO—NH—），能形成氢键，其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性，特别是耐磨性和自润滑性能优良，摩擦系数小，因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长，年消费量已经超过100万吨，年增长率为8%～10%，广泛应用于汽车家用电器及运动器材等零部件的制造。为适用聚酰胺在不同领域的发展，这就要求聚酰胺具有更高的机械强度，耐热性能。机械部件，铁路机车用聚酰胺均对PA的力学性能，尺寸稳定性提出了很高的要求。因此，对尼龙的改性始在必然，采用嵌段、接枝、共混、填充等改性技术和工艺得到关注和发展，使其向多功能发展，应用与更多领域。几年来，国内外聚酰股发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方
塑料改性的目的、手段及方法
塑料改性的目的、手段及方法 第一章概论 塑料改性：是在把现有树脂加工成塑料制品的过程中，利用化学的或物理的方法改变塑料制品的一些性能，以达到预期目的。 塑料改性分类：物理改性和化学改性 物理改性：填充改性、增强改性和共混改性 化学改性：接枝共聚改性、嵌段共聚改性、辐射交联改性等 填充改性：是指在塑料成型加工过程中加入无机或有机填料，以满足一定的要求。填充改性能显著改善塑料的机械性能、耐摩 檫性能、热学性能、耐老化性能等，例如能克服塑料的低 强度、不耐高温、低刚硬性、易膨胀性、易蠕变等缺点。 所以选用合适的填料既可以有增量作用，又有改性效果。 但并非所有填料都能起这种作用：有些填料具有活性，起 补强作用，可显著提高塑料强度，如木粉添加到酚醛树脂 中，在相当大的范围内起补强作用；而有些填料添加后起 到稀释作用，降低了机械强度，如普通轻质碳酸钙添加到 聚氯乙烯中，这种填料称为惰性填料。 增强改性：某些填料，如玻璃纤维，填充时对塑料的机械强度影响很大，如玻璃纤维填充聚酯，弯曲弹性模量可由原来的2764 兆帕提高到9800兆帕，提高近350%，增强效果极为明显， 于是把这种填料改性的塑料称为增强塑料，这种方式称为 增强改性。除玻璃纤维外，碳纤维、硼纤维、云母等填料 都可明显提高塑料的机械强度。 共混改性：是指在原来塑料基体中，再通过各种混合方法（如开放式炼塑机、挤出机等）混进另外一种或几种塑料或弹性体， 以此改变塑料的性能。例如ABS（丙烯氰-丁二烯-苯乙烯 共聚物），就综合了丙烯氰（A）、丁二烯（B）、苯乙烯（S） 三者的特性，其微观形态结构类似于合金。 接枝共聚改性：是先将母体树脂溶解在所要接枝的塑料单体中，然后使要接枝的单体聚合，这时形成的树脂便接枝到母体树脂 中去。 嵌段共聚改性：指每一种单体单元以一定长度的顺序，在其末端相互联结，形成一种新的线性分子。根据单体单元的种类，可 分为二嵌段、三嵌段、多嵌段共聚物。
尼龙的增韧改性
尼龙的增韧改性 Prepared on 22 November 2020
《聚合物复合材料设计 与加工》课程报告 题目：尼龙的增韧改性 专业：10材料化学 姓名：李玉海 尼龙的增韧改性 摘要：尼龙66（PA66）具有良好的力学综合性能，并且耐油、耐磨耗和优良的加工性能，可替代有色金属和其他材料广泛应用于各行业。但是尼龙66在低温条件下和在干态条件下的冲击性能差，吸水性大，制品的性能和尺寸不稳定等性能缺点。本文将就其韧性性能进行改善，针对玻璃纤维增强聚酰胺材料韧性差的问题，对聚酰胺/玻璃纤维复合体系的增韧进行了研究，考察了玻璃纤维、改性聚合物对共混材料力学性能的影响。对PA/聚烯烃、PA/聚烯烃弹性体、不同类型PA合金等几类增韧体系进行了详细介绍。其中聚烯烃应用范围广泛。采用聚烯烃增韧与玻璃纤维共混，在保持复合材料拉伸强度和模量的同时，较大地提高了冲击强度，获得了综合力学性能优异的纤维增强聚酰胺材料。 关键词：聚酰胺玻璃纤维增强增韧共混改性 1.前言 当代高分子材料发展的一个重要方向就是通过对现有聚合物进行物理和化学改性，使其进一步高性能化、结构化和工程化。尼龙是聚酸胺类树脂的统称，常觅的有尼龙6、尼龙66、尼龙610、尼龙612、尼龙ll、尼龙12、尼龙46、尼龙MXD6、尼龙
lUM等，目前产量占主导地位的是尼龙6和尼龙66，占总量的90％以上。尼龙作为当今第一大工程塑料，大多数品种为结晶型聚合物，大分子链中含有酰胺键（—CO—NH—），能形成氢键，其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性，特别是耐磨性和自润滑性能优良，摩擦系数小，因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长，年消费量已经超过100万吨，年增长率为8%～10%，广泛应用于汽车家用电器及运动器材等零部件的制造。为适用聚酰胺在不同领域的发展，这就要求聚酰胺具有更高的机械强度，耐热性能。机械部件，铁路机车用聚酰胺均对PA的力学性能，尺寸稳定性提出了很高的要求。因此，对尼龙的改性始在必然，采用嵌段、接枝、共混、填充等改性技术和工艺得到关注和发展，使其向多功能发展，应用与更多领域。几年来，国内外聚酰股发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方法，改进聚酰眩塑料的冲击性、热变形性、力学性能、阻燃性及成型加工性能。 2．国内外的技术情况 国内外学者对尼龙改性进行了大量的研究,近年来已有了新的进展,同时有了一些成熟的工业化产品，也获得了许多综合性能优良,加工性能好的产品。 尼龙自发明以来,生产能力和产量都居于五大通用工程塑料之首 (PA,Pc,PoM,PBT/PET,PPO)的第一位"美国DuPont公司最先开发用于纤维的树脂,于1939年实现工业化,20世纪50年代开始开发和生产注塑制品,以取代金属满足下游工业制品轻量化、降低成本的要求,因而被广泛用于电子电气、交通运输、机械设备及日常生活用品等领域,在经济中的地位日益显着"。 但于我国经济发展的需求和国外先进技术相比，差距是不言而喻的。目前我们应当重视将比较成熟的研究成果进行中试，直至规模生产，从而减低国内用户的生产成
聚丙烯改性技术的研究进展
聚丙烯改性技术的研究进展 五大通用塑料中，聚丙烯(PP)发展历史虽短，却是发展最快的一种。与其他通用塑料相比，PP具有较好的综合性能，例如：相对密度小，有较好的耐热性，维卡软化点高于HDPE和ABS，加工性能优良；机械性能如屈服强度、拉伸强度及弹性模量均较高，刚性和耐磨都较优异；具有较小的介电率，电绝缘性良好，耐应力龟裂及耐化学药品性能较佳等。但由于PP成型收缩率大、脆性高、缺口冲击强度低，特别是在低温时尤为严重，这大大限制了PP的推广和应用。为此，从上世纪70年代中期，国内外就对PP改性进行了大量的研究，特别是在提高PP的缺口冲击强度和低温韧性方面，目前已成为国内外研究的重点和热点。 1 橡胶增韧PP 橡胶或热塑性弹性体以弹性微粒状分散结构增韧塑料，已被证实是增韧效果较为明显的一种方法。由于PP具有较大的晶粒，故在加工时球晶界面容易出现裂纹，导致其脆性。通过掺人各种含有柔性高分子链的橡胶或弹性体，可大幅度提高PP的冲击强度，改善低温韧性。传统的PP增韧剂有三元乙丙橡胶(EPDM)、二元乙丙橡胶(EPR)、苯乙烯与丁二烯类热塑性弹性体(SBS)、顺丁橡胶(BR)、丁苯橡胶(SBR)等，其中以EPDM或EPR取效果最好。 1．1 PP／乙丙橡胶共混体系 PP与乙丙橡胶都含有丙基，溶度参数相近，根据相似相容原理，它们之间应具有较好的相容性。由于乙丙橡胶具有高弹性和良好的低温性能，因此与PP 共混可改善PP的冲击性能和低温脆性。 李蕴能等研究了乙丙橡胶心P共混物的性能，得出结论：在相同橡胶含量下，增韧共聚PP的效果远优于增韧均聚PP，且增韧效果与橡胶的种类有关。通常情况下，EPR的增韧效果优于EPDM。通过实验发现，当橡胶含量为30%时，增韧效果最好；不同结晶度的EPR对PP的增韧效果也不一样，结晶度越低，其增韧效果越好。 刘晓辉等对不同PP心Pr)M共混物的力学性能进行了研究。结果表明：(1)随着体系中EPDM加入量的增多，材料的冲击强度明显上升，当EPDM含量为30％左右时，冲击强度出现极值；(2)冲击强度的提高和变化与EPDM在PP中的形态和分布有关；(3)EPDM的加入对共混晶体结构有影响，但晶体结构上的差
ABS塑料配方成分分析,塑料改性技术
ABS塑料配方成分分析，塑料改性技术导读：本文详细介绍了ABS塑料的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 禾川化学引进尖端配方解剖技术，致力于ABS塑料成分分析，配方还原，研发外包服务，为ABS塑料相关企业提供一整套配方技术解决方案。 一、ABS树脂的介绍 丙烯腈-丁二烯-苯乙烯共聚物（Acrylonitrile-butadiene-Styrene copolymers，简称ABS）是一种应用广泛的工程塑料，在汽车保险杠、手机以及电脑外壳等制品上应用广泛。大部分ABS无毒，略透水蒸气但不透水，吸水率低，抗冲击性极好，冲击强度在低温下也不会快速下降，大多数ABS的拉伸性能在35.2~46.2Mpa，特殊品种可达63.3Mpa，屈服伸长率为2~4%，在负荷为14.1Mpa、温度为50℃条件下压缩24h，其尺寸变化在0.2~1.7%之内，半硬质和硬质ABS的弯曲强度约为28.1Mpa和63.3~70Mpa。ABS耐磨性很好，摩擦系数很低，不能作为自润滑材料，但可作为中转速轴承材料。因品种不同其抗蠕变性能不同，但总体而言升温时抗蠕变应力不会迅速下降。ABS电性能稳定，受温度、湿度影响较小；水、无机盐、酸、碱类对其性能影响较小，在醛、酮、酯、盐酸中会溶解或形成乳浊液，不溶于大部分醇和烃，但在烃中会软化或溶胀。在加工中，ABS的加工性由剪切速率调节，而并非温度。成分中的丁二烯橡胶相提供塑料以强韧性，聚苯乙烯相提供塑料以电气性、成型性和透明性。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进
尼龙的增韧改性
《聚合物复合材料设计 与加工》课程报告 题目：尼龙的增韧改性 专业：10材料化学 姓名：李玉海 尼龙的增韧改性 摘要：尼龙66（PA66）具有良好的力学综合性能，并且耐油、耐磨耗和优良的加工性能，可替代有色金属和其他材料广泛应用于各行业。但是尼龙66在低温条件下和在干态条件下的冲击性能差，吸水性大，制品的性能和尺寸不稳定等性能缺点。本文将就其韧性性能进行改善，针对玻璃纤维增强聚酰胺材料韧性差的问题，对聚酰胺/玻璃纤维复合体系的增韧进行了研究，考察了玻璃纤维、改性聚合物对共混材料力学性能的影响。对PA/聚烯烃、PA/聚烯烃弹性体、不同类型PA合金等几类增韧体系进行了详细介绍。其中聚烯烃应用范围广泛。采用聚烯烃增韧与玻璃纤维共混，在保持复合材料拉伸强度和模量的同时，较大地提高了冲击强度，获得了综合力学性能优异的纤维增强聚酰胺材料。关键词：聚酰胺玻璃纤维增强增韧共混改性 1.前言 当代高分子材料发展的一个重要方向就是通过对现有聚合物进行物理和化学改性，使其进一步高性能化、结构化和工程化。尼龙是聚酸胺类树脂的统称，常觅的有尼龙6、尼龙66、尼龙610、尼龙612、尼龙ll、尼龙12、尼龙46、尼龙MXD6、尼龙lUM等，目前产量占主导地位的是尼龙6和尼龙66，占总量的90％以上。尼龙作为当今第一大工程塑料，大多数品种为结晶型聚合物，大分子链中含有酰胺键（—CO—NH—），能形成氢键，其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性，特别是耐磨性和自润滑性能优良，摩擦系数小，因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长，
年消费量已经超过100万吨，年增长率为8%～10%，广泛应用于汽车家用电器及运动器材等零部件的制造。为适用聚酰胺在不同领域的发展，这就要求聚酰胺具有更高的机械强度，耐热性能。机械部件，铁路机车用聚酰胺均对PA的力学性能，尺寸稳定性提出了很高的要求。因此，对尼龙的改性始在必然，采用嵌段、接枝、共混、填充等改性技术和工艺得到关注和发展，使其向多功能发展，应用与更多领域。几年来，国内外聚酰股发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方法，改进聚酰眩塑料的冲击性、热变形性、力学性能、阻燃性及成型加工性能。 2．国内外的技术情况 国内外学者对尼龙改性进行了大量的研究,近年来已有了新的进展,同时有了一些成熟的工业化产品，也获得了许多综合性能优良,加工性能好的产品。 尼龙自发明以来,生产能力和产量都居于五大通用工程塑料之首(PA,Pc,PoM,PBT/PET,PPO)的第一位"美国DuPont公司最先开发用于纤维的树脂,于1939年实现工业化,20世纪50年代开始开发和生产注塑制品,以取代金属满足下游工业制品轻量化、降低成本的要求,因而被广泛用于电子电气、交通运输、机械设备及日常生活用品等领域,在经济中的地位日益显着"。 但于我国经济发展的需求和国外先进技术相比，差距是不言而喻的。目前我们应当重视将比较成熟的研究成果进行中试，直至规模生产，从而减低国内用户的生产成本。同时应当在加强传统PA6共混手段研究的基础上，逐步开展一些新型PA6改性方法的研究，加速尼龙6改性研究步伐，开发系列化的耐高温、低吸湿、可电镀、高硬度、高强度、高阻隔性等特殊性能的改性PA6，进一步拓宽尼龙6应用领域以适应科技发展需要。我国尼龙66的生产起步于60年代中期。1964年辽阳石油化纤公司引进了法国生产技术，建设了年产4.6万吨的生产装置。1994年，我国第二个尼龙“生产装置开工建设，该装置引进日本的技术，年产尼龙66为6.5万吨。在当前形势下，外商普遍看好我国尼龙“产品市场。美国杜邦、德国伍德、日本东洋和旭化成等公司均将大量尼龙66等制品投放中国市场，面对跨国公司的激烈竞争，我国必须建设我们自己的尼龙66生产与加工产业，提高国内企业在市场中的地位。由于尼龙66的生产目前仍是走国外引进的路子，就要求国内加大尼龙66深加工的力度，拓展尼龙66的广阔市场。尼龙66的深度加工具有加工工艺简单、建设周期短、投资少、增值快的特点，大部分属于短平快项目。有的深加工项目只需增添一些增强剂、改性剂，然后注塑成型即可制成工程塑料。目前，我国对尼龙66的深加工主要是用来生产轮胎帘子布和高级合成纤维，而用于工程塑料尚处于摸索起
聚丙烯塑料的分类和特性
聚丙烯塑料的分类和特性 聚丙烯（PP）塑料的分类 聚丙烯是所有塑料范围中个别用量最大宗的一类别，也是应用范围最广的一类，可以基材不同做分类，在分类内仍可以不同的熔融流率定规格，甚至可依个别商品需要添加额外添加剂再区定出用途规范，例如：单聚合物中，MFR：12 左右可用于一般射出成品，也可生产复丝纤维，更可特意制造宽广分子量分布去改善纤维织布的后段加工性；同时也可添加滑剂及抗相黏剂以增加开口性方便塑料袋成品的要求。因此便延伸出众多规格，但大体物性差不多，在非特意主用途之外是彼此有替代性。这里尝试以基材之不同做分类供参考，并逐一解说。 1.一般级(HOMOPOLYMER) 单聚合物，大陆称为均聚，系纯丙烯聚合而成的原料。 2.耐冲击级(IMPACT COPOLYMER) 系单聚合物添加乙烯丙烯橡胶，冲击强度高低主要看橡胶含量高低，耐寒程度好坏主要看乙烯含量高低。各原料厂商制程不同，最高乙烯含量也不同。 3.透明级(RANDOM COPOLYMER) 随机共聚合物，系丙烯添加乙烯共聚合，乙烯不规则散布在聚合物中，主要减少聚合物的结晶度进而改善透明性。 4.高结晶级(HIGH ISOTACTICITY or HIGH CRYSTALLINITY) 减少PP聚合物中错位结构的含量，相对就提高规则性结构含量，也就提高结晶度。主要改善原料的刚性、热变性温度、表面硬度、抗刮性及光泽性。当然再添加增核剂也会有助于上述物性的增进 5.热封级(TERPOLYMER) 是随机共聚合物的延伸，一般丙烯含乙烯(非EPR)含量最高在3.5％，但也有制程可添加至5％，乙烯含量越高产品越柔软，热变
型温度、软化点、热封温度越低，有时为了要增加乙烯含量要藉助丁二烯或其它第三成份成为三共聚合物以达上述物性要求。 6.合金级(ALLOY) 不同的塑料原料高比例的混合皆可谓合金级，例如PP添加LDPE可改善柔软性及冲击强度，在加工上也可减少颈缩及增加平整性，在成型也可减低坠料现象。PP加EPR加HDPE可维系刚性，减少高EPR含量造成的白化现象，改善冲击强度。 7.复合材料(COMPOUNDING) 不同材料混合谓之复合材料，譬如添加玻璃纤维、各类无机物矿粉、有机物木粉、纸屑或谷物微片，在PP材料内以改善各种物性。矿粉又包括：滑石粉、碳酸钙、硫酸钡、云母、碳黑、碳纤维及溴化物等。 8.橡胶(RUBBER) 橡胶，TPR(热可塑性橡胶)与TPE(热可塑性弹性体)，有时很难界分，而各种界定说法都有，大部份的橡胶都可与PP相混合，除EPR系列外，也很难界定混合是定位在合金或复合材料项内。一般常与PP混合的橡胶有EPR及EPDM，适合与PP直接混料的产牌有CATALLOY、PLASTOMER、ENGAGE、TAFMER、KRATON及SANTOPLENE等。 9.特殊规格(SPECIALS) 未含盖在前项类的都可归入此类，例如：高熔融强度原料(HMS、High Melt Strength)可用在发泡材内改善表面气密性提高发泡效果，也可减少板材成型的坠料现象。 聚丙烯（PP）塑料的注塑特性 典型应用范围： 汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消
改性塑料加工过程中常见问题及对策
改性塑料加工过程中常见问题及对策 针对改性塑料颗粒在加工过程中常见问题及对策，先总结分析如下： 一、黑点偏多的原因 原料本身质量差，黑点偏多； 螺杆局部过热，造成物料炭化加重，炭化物被带到料条中，造成给点偏多； 螺杆局部剪切太强，造成物料炭化加重，炭化物被带到料条中，造成给点偏多； 机头压力太大（包括堵塞、滤网太多、机头温度太低等），回流料太多，物料炭化加重，炭化物被带到料条中，造成给点偏多； 机台使用年限偏长，螺杆与机筒间隙增加，机筒壁粘附炭化物增多，随挤出时间推移，被逐步带到料条中，造成给点偏多； 自然排气口和真空排气口长时间不清理，堆积的炭化物增多，随后期连续挤出被带到料条中，造成黑点偏多； 外部环境或人为造成其他杂质混入，造成黑点偏多； 口模（包括出料口和内部死角）清理不干净，造成黑点偏多； 出料口不够光滑（如，一些浅槽及坑洼等），长时间可能积存物料，随挤出时间推移，被逐渐炭化，再被带到料条中，造成黑点偏多； 部分螺纹原件损坏（缺角、磨损等形成死角），造成死角处的物料炭化加重，在后续连续挤出过程中，被逐步带出到料条，造成黑点偏多； 自然排气和真空排气不畅，造成螺杆内物料炭化，造成黑点偏多。 二、成品加工过程问题分析 断条产生原不足： 增加滤网目数或张数； 适当调低主机转速或调高喂料转速； 适当降低挤出加工温度（机头或其他各区）。 外部杂质： 检查混料和放料各环节的设备死角是否清理干净及是否有杂质混入； 尽量少加破碎料或人工对破碎料进行初筛，除去杂质； 增加滤网目数及张数； 尽量盖住可能有杂物掉落的孔洞（实盖或网盖）。 内部杂质：
机头压力太高（包括口模堵塞、滤网太多、机头温度太低等），造成回流增加而导致炭化加重，炭化物被带出到料条中，在牵引力作用下，造成断条； 挤出机局部过热，造成炭化加重，炭化物被带出到料条，在牵引力作用下，造成断条； 螺杆剪切局部太强，造成物料局部炭化加重，炭化物被带出到料条，在牵引力作用下，造成断条；机器使用年限长，螺杆和机筒磨损，缝隙增大，回流增加，机筒壁粘附的炭化物增加，随挤出时间延长，炭化物逐步被带出到料条，在牵引力作用下，造成断条； 真空或自然排气口（此处包括垫片和死角）长时间不清理，存在的炭化物被带到料条，在牵引力作用下，造成断条； 机头口模（此处包括出料口和机头内部死角）未清理干净，口模里面含有炭化物或杂质被带到料条，在牵引力作用下，造成断条； 更换滤网的时间间隔太长，滤网被堵住，物料出不来，造成断条。 物料塑化不良： 挤出温度偏低或螺杆剪切太弱，物料未充分塑化，出现料疙瘩，在牵引力作用下，造成断条； 原料物性变化： 共混组分在同一温度，流动性存在太大差异，由于流动性不匹配或未完全相容（包括物理缠结和化学反应），理论上讲这种叫“相分离”，“相分离”一般在共混挤出不会出现，较多出现在注塑过程中，但如果MFR相差太大，在螺杆相对剪切较弱的前提下，可能出现断条； 共混组分黏度变化：对同一材料而言，如果MFR减小，硬度、刚性和缺口变大，有可能该批料的分子量较之前有所偏大，造成黏度变大，在原有的加工温度和工艺作用下，造成塑化不良，此时提高挤出温度或降低主机螺杆转速可解决。 料条困汽或排气不畅： 加工温度太高或螺杆局部剪切太强或螺杆局部过热，造成某些阻燃剂等助剂的分解，释放出气体，真空未及时将气体抽出，气体困在料条里面，在牵引力作用下，造成断条； 物料受潮严重，加工水汽未及时经过自然排气和真空排除，汽体困在料条，在牵引力作用下，造成断条； 自然排气或真空排气不畅（包括堵塞、漏气、垫片太高等），造成有气（或汽）困在料条里，在牵引力作用下，造成断条。 物料刚性太大、水太冷或过水太多、牵引不匹配：
什么是工程塑料
工程塑料是一个特定的名称。其广义泛指具有高性能又可能代替金属材料的塑料；狭义指比通用塑料(PE、PP、PVC、ABS等热塑性塑料)的强度与耐热性优异，可作为工业用的结构材料并具有功能作用结构的高性能塑料。 塑料可分为热塑性(加热后可熔融流动)和热固性 (加热后变成立体结构不溶)两大类别。工程塑料中还可以分为特殊工程塑料和通用工程塑料两类。所谓通用工程塑料常指热塑性塑料聚酰胺(PA)．聚甲醛(POM)，聚碳酸酯(PC)，改性聚苯醚(PPO，也有缩写为PPE的)，聚酯(PBT和PET)等五种，而特殊工程塑料常指除以上五种以外的性能更优异的工程塑料。按照使用温度分，一般使用温度在150℃。以下为通用工程塑料(一般为100℃—150℃)，超过150℃为特种工程塑料，特种工程塑料又分为150一250 ℃类(含通用工程塑料的复合物在内)和250 ℃以上类。使用温度越高，则价格也随之提高。 工程塑料的特点： 与金属材料相比： (1)优点： (a)比重小：1.0――2.0，约为铁的六分之一，减轻重量效果大； (b)加工性好，生产效率高； (c)耐水及各种化学药品腐蚀； (d)自润滑性好，摩擦系数小 (e)可以自由着色； (f)容易与玻璃纤维及各种填料复合； (g)优异的电绝缘性； (h)隔热件优良，导热系数约为铁的百分之一，铜的千分之二以下； (i)可降低成本、节约资源和能源。 (2)缺点： (a)耐热性低，软化点低； (b)机械强度低，抗张强度一般约为钢的十分之一； (c)尺寸稳定性差，线膨胀系数约为钢的5倍； (d)耐久性差，长期受重力作用易产生疲劳，在室外长期受紫外线作用，易降低性能。 工程塑料的用途 ;1.按用途分类
塑料改性技术在电线电缆材料中的应用
塑料改性技术在电线电缆材料中的应用 发表时间：2018-08-13T17:06:59.093Z 来源：《电力设备》2018年第8期作者：赵奇陈文杰 [导读] 摘要：伴随电气化发展的水平进一步加快，电气工程当中使用的电线电缆需求量越来越大，而塑料改性技术在很多时候都能达到电线电缆的生产需求，本文与现在电线电缆行业的发展进行分析，对塑料改性技术的应用方法和必然性进行讨论，具体阐述聚烯烃低烟无卤电线电缆、聚氯乙烯电线电缆、高压绝缘电缆等塑料改性技术实际应用于电线电缆生产中的情况，分析和研究未来改性塑料在电线电缆中的发展情况，以供参考。 （广东远光电缆实业有限公司广东清远 511520） 摘要：伴随电气化发展的水平进一步加快，电气工程当中使用的电线电缆需求量越来越大，而塑料改性技术在很多时候都能达到电线电缆的生产需求，本文与现在电线电缆行业的发展进行分析，对塑料改性技术的应用方法和必然性进行讨论，具体阐述聚烯烃低烟无卤电线电缆、聚氯乙烯电线电缆、高压绝缘电缆等塑料改性技术实际应用于电线电缆生产中的情况，分析和研究未来改性塑料在电线电缆中的发展情况，以供参考。 关键词：塑料改性；技术；电线电缆；材料应用 引言 伴随当前科学技术的快速发展，塑料改性技术逐步成为电力行业发展过程中的高级技术，改进电缆材料会在某种程度上推动电力快速进步，迎来新的挑战。塑料改性技术在聚氯乙烯（PVC）电线电缆材料生产以及传统材料改进方面效果非常明显，让我国电缆的质量进一步提升，为我国电力行业的发展提供了很大的帮助。在以后的几十年内电线电缆的耐高温高压以及阻燃性等特性都会是重点发展方向。 1塑料改性技术概述 1.1塑料改性技术内涵 塑料改性主要指的是石油化工企业将很多通用树脂利用机械、化学、物理等手段对其性能进行增加或改善，使其在特殊环境下能够在机械性能、阻燃、耐老化、热、光、电磁等特殊环境之内发挥功用，改性塑料的科技含量高，涉及面广。 1.2塑料改性技术的作用 塑料改性技术的作用在于可以让塑料的性能得到有效改善，塑料改性技术可以让塑料更耐磨抗冲击、抗老化、有高强度韧度、耐腐蚀、密度小等特点，而且在塑料的综合性能方面得到了很大的提高让生产成本降低，通过塑料改性技术，可以让塑料原料的成本大大降低，让电线电缆的生产企业可以获取极大的利润。 2塑料改性技术在电线电缆材料中的应用 2.1聚氯乙烯（PVC）电线电缆 PVC材料加工方便，机械性能优良，价格低廉。在电线电缆生产中逐步成为主要原材料，在电缆料的包裹材料当中使用应用空间非常广阔，但是现在PVC料的问题也很多，比如说耐温性差、不耐磨、抗老化性能差。为了与现在当前的环保要求相吻合，某些发达国家已经部分禁止或全面禁止PVC电缆，这就要求加大力度研发新的塑料改性材料应用在电线电缆当中。 2.1.1无毒PVC热稳定剂的应用 无毒聚氯乙烯稳定剂主要作用在于对材料的保温性和耐热性进行改善，稀土热稳定剂逐步在PVC热稳定剂中占主流地位，取有取代镉铅稳定剂和钙锌复合稳定剂的趋势，这也让电线电缆的环保性和稳定性进一步增加。 2.1.2 PVC辐照交联技术的应用 主要使用的是化学交联法、紫外线辐射、高能电子射线、C60-γ等，让PVC的性能和结构得到很大的改善。 2.1.3 PVC阻燃抑烟技术的应用 PVC材料本身就具有很好的阻燃性，燃点比较高，但是在生产的时候大量添加增塑剂，让其阻燃性能大大降低，因此一定要通过阻燃抑烟技术改进其阻燃性能，一般情况下会选择一些纳米阻燃抑烟剂或有机阻燃抑烟剂、无机阻燃抑烟剂，对其进行改性，工艺流程比较简单，使用性强，应用广泛。 在电线电缆产品当中，除了电磁线、钢芯、铝绞线等裸线产品外，所有的导线都会使需要使用到屏蔽层、护套层、绝缘层等进行保护，所以改性材料的使用面非常大，我国的现代化水平逐步增强，经济实力进一步提高，在未来的几年内，线缆改性材料的需求量将快速增长，年增长率约为10%，尽管PVC电缆材料具有很大的消耗量，但是人们越来越重视环保和安全，PVC材料在电缆上的应用将会逐步减小，这些低烟无卤电缆料逐步成为各企业研发的重头。 表1 PVC电线电缆料的市场用量预测（单位：万t） 2.2聚烯烃低烟无卤电线电缆 低烟无卤电缆材料主要选择交联聚乙烯材料、聚丙烯材料、聚乙烯材料等。然而这些材料在使用的过程中没有阻燃性，所以还需要另外添加的无卤阻燃剂，而氢氧化镁阻燃剂和氢氧化铝阻燃剂使用最为广泛。这两种阻燃剂在燃烧的时候不会出现毒气，而且优势非常明显。但是要想让效果显现出来就需要大量添加使用，这就造成塑料粘度非常大，而且没有很强的韧性，所以一定要适当处理这些阻燃剂，主要步骤有以下三点： 2.2.1表面化处理 用硬脂酸钠或硅烷偶联剂让低烟无卤阻燃剂的相容性增强，主要的手法有湿法改性和干性改性两种。干性改性主要是混合一些阻燃剂和惰性溶剂，再进行加温偶联的操作，湿性改性的方法在于将偶联剂和阻燃剂融到容器当中，在偶联工作完成之后，再分离溶剂。 2.2.2微细化处理 接着需要进行微细化处理，微细化处理的目的是为了让树脂的和阻燃剂的相容性提高，让阻燃剂的添加量得到控制。 2.2.3协同效应
