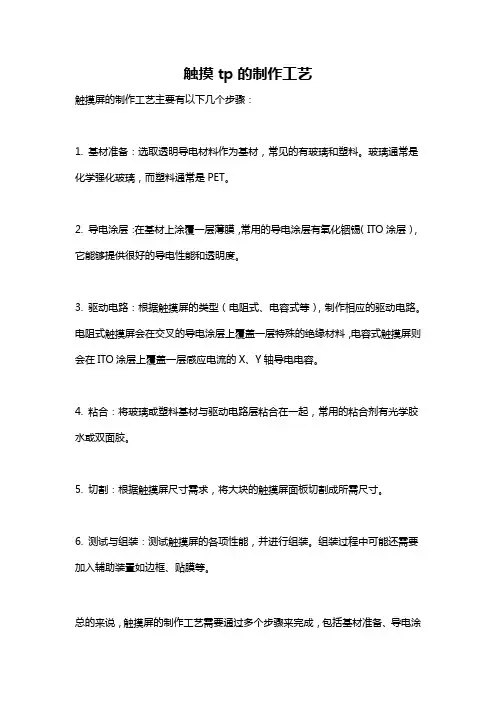

触摸tp的制作工艺
触摸tp的制作工艺
触摸屏的制作工艺主要有以下几个步骤：
1. 基材准备：选取透明导电材料作为基材，常见的有玻璃和塑料。
玻璃通常是化学强化玻璃，而塑料通常是PET。
2. 导电涂层：在基材上涂覆一层薄膜，常用的导电涂层有氧化铟锡（ITO涂层），它能够提供很好的导电性能和透明度。
3. 驱动电路：根据触摸屏的类型（电阻式、电容式等），制作相应的驱动电路。
电阻式触摸屏会在交叉的导电涂层上覆盖一层特殊的绝缘材料，电容式触摸屏则会在ITO涂层上覆盖一层感应电流的X、Y轴导电电容。
4. 粘合：将玻璃或塑料基材与驱动电路层粘合在一起，常用的粘合剂有光学胶水或双面胶。
5. 切割：根据触摸屏尺寸需求，将大块的触摸屏面板切割成所需尺寸。
6. 测试与组装：测试触摸屏的各项性能，并进行组装。
组装过程中可能还需要加入辅助装置如边框、贴膜等。
总的来说，触摸屏的制作工艺需要通过多个步骤来完成，包括基材准备、导电涂
层、驱动电路、粘合、切割、测试与组装等。
不同类型的触摸屏可能会有略微的差异，但整体流程大致相似。
触摸屏工艺流程介绍
IC本压 外观检查
目的: 用自动设备把粘贴好的IC进行在次加压紧固,使IC不能有脱落的现象 目的: 用肉眼检查产品外型是否按标准制造(不允许有规格规定外的不良发生)
显微镜检查
目的: ACF导电粒子的确认,是否在规格数量内，（在确认A/M是否在基准内）
FOG ACF 粘贴
目的: 用固定的ACF粘贴机把ACF粘在PANEL PAD部规定的部位（COG导电球5EA以上，
目标达成
11/42
FPC 压贴
ATT 检查 外观 检查 M/T 检查
SI (硅胶)涂布
U/V 硬化 外观 检查
输出
目的: FPC 输出端子同PANEL PAD部的输出端子进行相对端子重合紧密连在一起 目的: 对前工程压贴后的部位进行品质确认,是否有无异常发生(主要是ACF导电球是否正常) 目的: 用肉眼检查产品外型是否按标准制造(不允许有规格规定外的不良发生) 目的: 对FPC压贴后的LCD进行画质有无异常检查 目的: 把硅胶(液体状态)涂布在IC四周的表面 (保护IC受到外部撞、压及受潮)
目的: 为下一工程做生产准备,准备好原材料等待生产 目的: 对PANEL 的 PAD部位进行异物及杂质彻底清扫
目标达成
10/42
COG ACF压贴
IC粘贴/假压 IC 本压
显微镜检查
目的: 用自动设备把ACF自动粘贴在PANEL PAD部规定部位相紧密结合
目的: 用自动加压设备把IC粘贴在所规定的部位,然后在轻轻的压一下 (使其不能有掉落现象) 目的: 用自动设备把粘贴好的IC进行在次加压紧固,使IC不能有脱落的现象
上POL’附贴
目的: 本工程是按规格把偏光片(POL’)附贴在 PANEL CF玻璃表面上

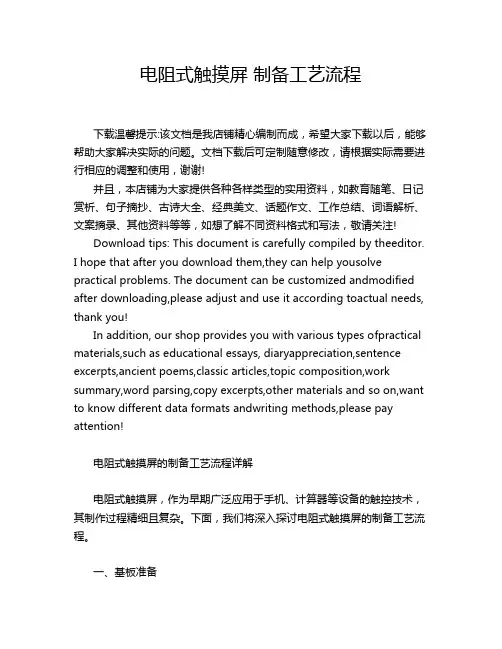

电阻式触摸屏 制备工艺流程
电阻式触摸屏制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电阻式触摸屏的制备工艺流程详解电阻式触摸屏，作为早期广泛应用于手机、计算器等设备的触控技术，其制作过程精细且复杂。

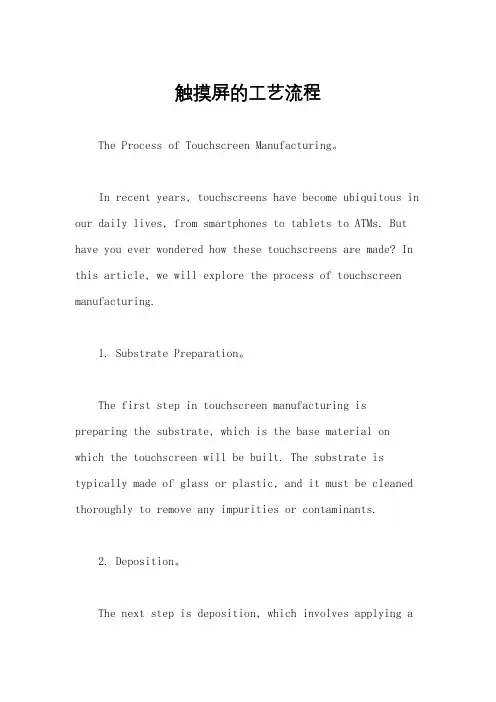

触摸屏的工艺流程
触摸屏的工艺流程The Process of Touchscreen Manufacturing。
In recent years, touchscreens have become ubiquitous in our daily lives, from smartphones to tablets to ATMs. But have you ever wondered how these touchscreens are made? In this article, we will explore the process of touchscreen manufacturing.1. Substrate Preparation。
The first step in touchscreen manufacturing is preparing the substrate, which is the base material on which the touchscreen will be built. The substrate is typically made of glass or plastic, and it must be cleaned thoroughly to remove any impurities or contaminants.2. Deposition。
The next step is deposition, which involves applying athin layer of conductive material to the substrate. This is typically done using a process called sputtering, which involves bombarding a target material with ions to create a plasma that deposits the material onto the substrate.3. Photolithography。

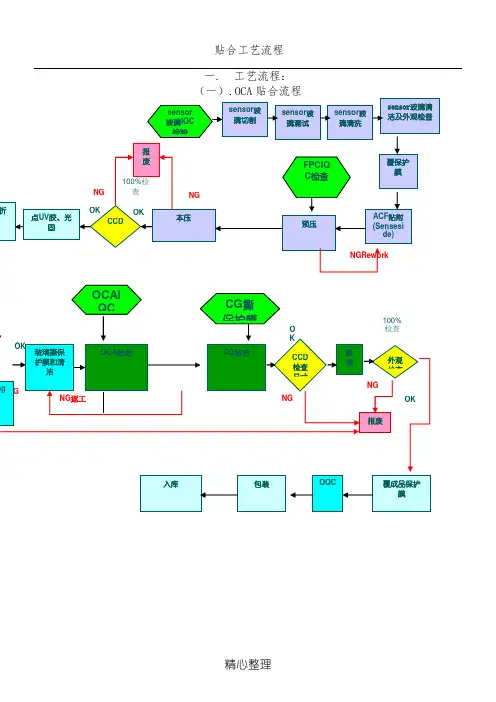

触摸屏贴合工艺操作规范资料
贴合工艺流程一.工艺流程：（二）OCR贴合流程目前一般采用刀轮切割即可。
2.有厂家研制出在大片上贴小保护膜的设备，可防止切割过程中产生的碎屑污染sensor表面。
有厂家直接切割，然后将小片sensor进行清洗。
3.裂片有设备裂片和人工裂片两种方式，一般7inch以下大部分厂家采用人工裂片方式，切割时在大片玻璃下垫一张纸，切割完成后，将纸抽出，到旁边的作业台上进行人工裂片。
裂片时先横向裂成条，在逐条裂成片。
（二）.研磨清洗：1.将裂成的小片周边进行研磨，现小尺寸一般厂家都不做研磨。
3.外观检查、贴保护膜清洗后的小片，进行全数外观检查，有无擦划伤、裂痕、污染等，良品贴保护膜。
3. ACF 贴附：.连接系统UV FPCseal 将UVResin 涂布于FPC 周围及Glassedge 处，加强FPC 强度及防止水汽渗入 UVcure固化涂布于FPC 及Glassedge 处的胶處6.贴合：将FPCbonding后的Sensor与coverglass贴合在一起，依据所用胶材的不同，目前有两种贴合方式，一种是OCA贴合，一种是OCR贴合。
OCA贴合分两步，第一步将OCA膜贴在sensor上，俗称软贴硬，第二部将贴过OCA 膜的sensor与盖板玻璃贴合在一起，俗称硬贴硬。
所采用的设备一般为半自动OCA贴附机，人工放置sensor到设备台面上，人工撕除OCA上层的隔离纸（可用一小段胶带粘下来，较方便），设备自动对位后完成贴附。
第二部：硬贴硬玻OCR2上B 胶，OCR （A 胶）溢出与B 胶接触后迅速固化，防止进一步溢出。
3）贴合4)UV 假固化：分点固化和面固化，假固化条件是短时间（几秒钟）、低照度。
假固化后胶粘接强度为30～40%，假固化后如有不良，可用手搓开，用无尘布沾酒精擦拭干净后，重新投入。
5)假固化后的良品进入UV 固化炉进行本固化，本固化条件是长时间、高照度。
固化炉温度设定为50°C ，UV 灯管工作2000h 需进行更换。
