液压胶管介绍
Hydraulic hose
结构、作用、用途
一、液压胶管结构：主要由耐液体的合成橡胶内胶层、中胶层、多层增强层、耐天候的合成 橡胶外胶层组成。 内胶层具有使输送介质承受压力，保护钢丝或线纤维不受侵蚀的作用，外胶层保护增强层不 受损伤，增强层是骨架材料，作用是保证胶管的使用压力。 二、液压胶管用途：主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金 锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液 压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑 油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动。橡塑材料的液压胶管也称高 压树脂管，是一种新型胶管，其耐腐蚀和节能效果明显。 三、液压胶管工作温度：-40℃～120℃四、产品规格范围：DN2.5mm～DN305mm。
SAE液压胶管的种类
SAE牌号 100R1 类型 钢丝补强、橡胶外覆层。 A型：标准外胶层 T型：薄外胶层规格 高压，钢丝补强，橡胶外覆层 A型：两层钢丝编织的标准外胶层 B型：两层缠绕层，一层钢丝编织层 AT型：两层钢丝编织的薄外胶层 BT型：两层缠绕层，一层钢丝编织层 双层（非金属）纤维编织，橡胶外覆层 嵌钢丝的负压胶管 单层钢丝编织，织物外覆层 单层（非金属）纤维编织，橡胶外覆层 热塑性胶管（合成纤维补强）
液压胶管
刘忠光 固恩治实验室 12/29/2014
液压胶管 别名液压油管、液压软管、 高压胶管、液压管、 钢丝高压管、 钢丝编织胶管 钢丝缠绕胶 管 ，一般分为钢丝编织液压胶管和钢丝缠绕液压胶管 英文名称 Hydraulic rubber hose 钢丝编织液压胶管 英文名：Wire braided hydraulic hose 钢丝缠绕液压胶管 英文名：Spiral wire hydraulic hose
产品描述602型钢丝编织液压胶管
602型钢丝编织液压胶管符合GB/T3683-92/MT/T98-2006标准·用途：高压输送矿物油，水基液压油或水。
适用于矿井液压支架及相关设备。
管体具有阻燃抗静电性能。
此类胶管扣压需剥外胶。
·内胶层：黑色耐油合成橡胶。
增强层：高强度，高抗拉的软管专用钢丝编织的增强层。
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至+100 ℃602 wire braid hydraulic hoseIn accordance with GB/T3683-92/MT/T98-2006 standardPurpose: high voltage transmission, mineral oil, water-based hydraulic oil or water. Suitable for mine hydraulic support and related equipment. The tube body has antistatic properties of flame retardant. This kind of rubber press for stripping outer rubber. •The inner rubber layer: black oil resistant synthetic rubber.Reinforcement: high strength, high tensile reinforcement layer special wire braided hose.Cover: synthetic rubber black oil resistance, corrosion resistance, wear resistance, the appearance is smooth or textured surface.Temperature range: -40 ℃to +100 ℃。
钢丝编织液压胶管标准
钢丝编织液压胶管标准钢丝编织液压胶管是一种重要的液压传动元件，广泛应用于工程机械、煤矿机械、农业机械、航空航天、船舶、化工等领域。
它具有耐高压、耐腐蚀、耐磨损、柔韧性好等特点，是现代工程技术中不可或缺的部件。
为了保证钢丝编织液压胶管的质量和安全性能，制定了一系列的标准，下面将对钢丝编织液压胶管标准进行详细介绍。
首先，钢丝编织液压胶管的标准主要包括以下几个方面，外径尺寸、工作压力、爆破压力、耐磨性、耐腐蚀性、耐高温性、接头连接、弯曲半径等。
这些标准的制定是为了保证钢丝编织液压胶管在使用过程中能够满足工程机械等设备的需求，确保设备的安全运行。
其次，钢丝编织液压胶管的外径尺寸标准是指在不同工作压力下，管子的外径尺寸应符合国家标准规定的公差范围，以保证管子在连接和安装时的稳定性和密封性。
而工作压力和爆破压力标准则是指在不同工作条件下，管子能够承受的最大压力和爆破压力，以确保管子在工作过程中不会因压力过大而破裂，造成安全事故。
另外，钢丝编织液压胶管的耐磨性、耐腐蚀性和耐高温性标准是指管子在不同工作环境下的耐磨程度、耐腐蚀程度和耐高温程度，以保证管子在恶劣环境下的稳定性和可靠性。
而接头连接和弯曲半径标准则是指管子的连接方式和弯曲程度，以确保管子在安装和使用过程中不会出现脱落、漏水等问题。
总的来说，钢丝编织液压胶管标准的制定是为了保证管子在设计、制造和使用过程中的质量和安全性能，以确保工程机械等设备的安全运行。
只有严格按照标准要求生产和使用钢丝编织液压胶管，才能够有效地预防事故的发生，保障设备和人员的安全。
综上所述，钢丝编织液压胶管标准是保证管子质量和安全性能的重要依据，对于工程机械等设备的安全运行具有重要意义。
我们应当充分认识到钢丝编织液压胶管标准的重要性，严格按照标准要求生产和使用钢丝编织液压胶管，确保设备和人员的安全。
液压胶管标准

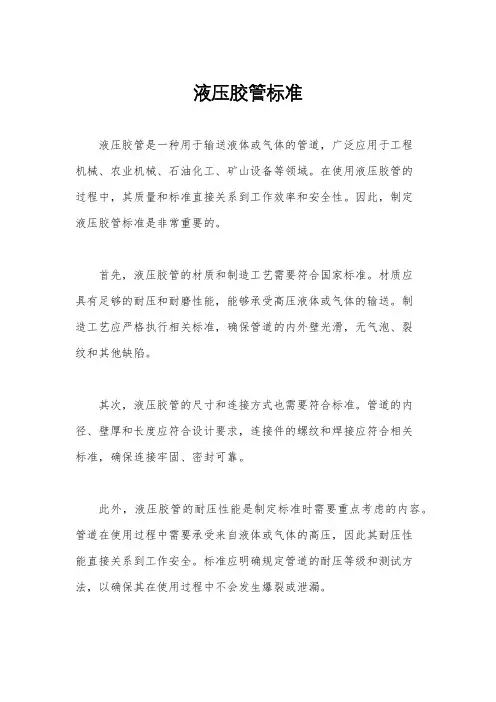

液压胶管标准
液压胶管是一种用于输送液体或气体的管道，广泛应用于工程
机械、农业机械、石油化工、矿山设备等领域。
在使用液压胶管的
过程中，其质量和标准直接关系到工作效率和安全性。
因此，制定
液压胶管标准是非常重要的。
首先，液压胶管的材质和制造工艺需要符合国家标准。
材质应
具有足够的耐压和耐磨性能，能够承受高压液体或气体的输送。
制
造工艺应严格执行相关标准，确保管道的内外壁光滑，无气泡、裂
纹和其他缺陷。
其次，液压胶管的尺寸和连接方式也需要符合标准。
管道的内径、壁厚和长度应符合设计要求，连接件的螺纹和焊接应符合相关
标准，确保连接牢固、密封可靠。
此外，液压胶管的耐压性能是制定标准时需要重点考虑的内容。
管道在使用过程中需要承受来自液体或气体的高压，因此其耐压性
能直接关系到工作安全。
标准应明确规定管道的耐压等级和测试方法，以确保其在使用过程中不会发生爆裂或泄漏。
另外，液压胶管的耐磨性和耐腐蚀性也是制定标准时需要考虑
的因素。
在一些恶劣的工作环境中，管道需要承受磨损和腐蚀，因
此材料的选择和表面处理需要符合相关标准，以确保管道的使用寿
命和安全性。
最后，液压胶管的安装和使用说明也应纳入标准范围。
安装过
程中需要注意管道的支撑和固定，使用过程中需要定期检查和维护
管道，以确保其正常运行。
综上所述，液压胶管标准的制定需要考虑材质、尺寸、连接方式、耐压性能、耐磨性、耐腐蚀性以及安装使用说明等多个方面。
只有严格执行相关标准，才能保证液压胶管在使用过程中能够安全、高效地工作。
3 SUFLEX液压胶管
5.0
127
5.5
140
6.0
152
8.0
203
10.0
254
12.0
306
16.1
410
5、两层织物编织夹一层钢丝液压管
应用：液压油、空气、汽油、燃料、润滑油
温度范围：-40℃（-40℉）得到+120℃（+248℉） 内层：耐油合成橡胶
外层：内嵌合成橡胶的织物编织外层
管子尺寸
型号
标号 dash
内径
S9R-32
-32
2
50.8
67.9 2395 165
最小爆破压力
psi
bar
25800 1780
24070 1660
23200 1600
23200 1600
20300 1400
12180 840
10730 740
9570 660
最小弯曲半径
inch
mm
7.1
180
9.0
230
9.8
250
11.8
300
38.1
50.4
S1T-32
-32
2
50.8
63.5
S1T-38
-38
23/8
60.3
75.0
S1T-40
-40
21/2
63.5
79.5
S1T-48
-48
3
76.2
94.4
S1T-56
-56
31/2
90.0 105.5
S1T-64
-64
4
101.6 117.0
最大工作压力
psi
bar
液压胶管标准
液压胶管标准液压胶管是一种用于输送液体或气体的管道，广泛应用于工程机械、农业机械、石油化工等领域。
为了确保液压胶管的安全和可靠性，制定了一系列的标准，以规范其设计、制造、安装和使用。
本文将对液压胶管标准进行介绍和解析，帮助读者更好地了解和应用液压胶管。
首先，液压胶管的材料标准是保证其性能和耐久性的重要基础。
一般情况下，液压胶管的主要材料包括橡胶、塑料和金属，这些材料必须符合相应的国际标准，如ISO 18752和ISO 6805等。
在选择液压胶管时，用户应注意查看产品的材料证书，确保其符合标准要求，以免影响使用效果和安全性。
其次，液压胶管的尺寸和性能标准对于其安装和使用至关重要。
液压胶管的尺寸标准通常包括内径、壁厚和长度等参数，而性能标准则包括耐压能力、耐磨性和耐腐蚀性等指标。
这些标准由国际标准化组织和行业协会制定，如ISO 1436、SAE J517和DIN EN 853等。
在使用液压胶管时，用户必须严格按照这些标准进行选择和安装，以确保系统的稳定运行和安全性能。
此外，液压胶管的安装和使用标准也是至关重要的。
液压胶管在安装时必须符合相关的安全规范，如正确的管路布置、固定和保护措施等。
同时，在使用过程中，操作人员必须严格按照操作规程进行操作，禁止超负荷使用和超出规定工作压力范围。
这些安装和使用标准旨在保障液压系统的安全运行，避免因操作不当导致的事故和损失。
最后，液压胶管的检测和维护标准也是不可忽视的。
定期对液压胶管进行检测，发现问题及时更换或修理，以确保其正常运行。
同时，对液压系统的维护保养也要符合相应的标准和规范，定期更换液压油、清洗滤芯等，以延长液压系统的使用寿命。
综上所述，液压胶管标准涵盖了材料、尺寸、性能、安装、使用、检测和维护等方面，对于保障液压系统的安全和可靠运行起着至关重要的作用。
只有严格遵守这些标准，才能保证液压系统的稳定性和安全性，避免因液压胶管问题导致的意外事故和损失。
希望本文能够帮助读者更好地理解和应用液压胶管标准，确保液压系统的安全运行。
液压胶管型号介绍
液压胶管型号介绍
学会选择和坚持，就赢得了人生的主动权。
本期要跟大家分享的是“液压胶管型号介绍”。
泵车使用的液压胶管由胶管和接头2部分组成，根据负载压力、安装方式的不同，液压胶管的设计选型不同。
怎么认识液压胶管？下面将做详细介绍。
01
胶管
胶管主要由耐液体的内胶层、中胶层、1或2或4层钢丝缠绕增强层、外胶层组成。
内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用。
钢丝（Ф0.3--2.0增强钢丝）层是骨架材料起增强的作用。
外胶层具有保护钢丝不受损伤的作用。
胶管按照钢丝组织方式分为编织型和缠绕型。
1SN ---- 一层钢丝编织液压橡胶管
2SN ---- 二层钢丝编织液压橡胶管
4SP ---- 四层钢丝缠绕液压橡胶管（中压）
4SH ---- 四层钢丝缠绕液压橡胶管（高压）
02
接头
螺纹式（DKOL轻型、 DKOS 重型）、法兰式（SFL轻型、 SFS 重型）。
轻型的承受压力通常为重型的一半。
03
长度
04
角度
胶管总成处于直线状态下，将一端弯头置于垂直方向，按顺时针方向测量另一端弯头与垂直方向弯头间的夹角，此夹角为装配角，装配角的允许误差为±3°。
05
注意事项。
液压胶管长度标准
液压胶管长度标准液压胶管是一种广泛应用于工业和机械设备领域的重要连接部件，它由内胶层、加强层和外胶层组成。
液压胶管的长度标准主要是为了满足不同场合的使用需求和操作要求，同时也涉及到材料节约和施工的方便性。
液压胶管长度的标准包括两个方面：一是胶管的制造标准，包括长度的公差范围和精度要求；二是胶管的使用标准，包括胶管的最小弯曲半径和最长连续使用长度。
液压胶管的制造标准：1. 胶管的长度公差范围一般为正负几厘米，具体数值根据胶管的内径和应用环境而定。
例如，内径较小的胶管公差范围可以设定为正负1-2厘米，而内径较大的胶管可以设置为正负3-5厘米。
2. 胶管的长度精度要求一般为±1%。
这是为了确保胶管长度与设计要求精确一致，避免在连接过程中产生不必要的操作困难和泄漏等问题。
液压胶管的使用标准：1. 胶管的最小弯曲半径是指胶管在弯曲过程中能够保持良好的流体传输能力和使用寿命的最小曲线半径。
根据不同材质和尺寸的胶管，最小弯曲半径一般在几倍至十几倍胶管的外径范围内。
例如，一根直径为10mm的胶管其最小弯曲半径可以在20mm至150mm之间。
2. 胶管的最长连续使用长度是指胶管能够在连续工作过程中保持良好性能的最大长度。
这主要取决于胶管的材料和结构，以及工作环境中的压力和温度等因素。
一般情况下，液压胶管的最长连续使用长度可以在10-100米之间。
需要注意的是，液压胶管长度标准是针对常规应用而言的，对于特殊工况和高压、高温等特殊应用的场合，长度标准可能会有所变化。
因此，在选择和使用液压胶管时，建议根据具体需求和要求，确保胶管的合适长度，以确保工作的安全可靠性和效率。
在实际应用中，厂家的技术文档以及相关行业标准可作为参考，以获得更准确的液压胶管长度标准。
液压胶管规格型号和结构分享
液压胶管也称高压胶管，是用在液压管路上的一种耐高压的橡胶软管，液压胶管规格型号有DN6,DN8,DN10,DN13,DN16,DN19,DN22,DN25,DN32,DN38,DN51,DN64,DN7 6,等型号。
其增强层为一层或多层的钢丝编织或缠绕。
液压胶管的特点
一，耐油性能优良，我们都知道液压管路里面一般输送的是液压油，内胶采用NBR丁腈橡胶可以耐受90度高温的液压油，并且长时间使用不会出现溶胀的现象。
二，，承压力强，因为采用的钢丝编织或钢丝缠绕工艺，其最大工作压力可以达到70 Mpa以上，采用6层钢丝缠绕超高压液压胶管的最大承受压力可以达到100Mpa以上。
三，管体柔软，安装弯曲半径小，其最弯曲半径为管体外径的6倍，如内径为25毫米，
外径为38毫米的产品其最小的弯曲半径为38*6=228毫米
四，抗脉冲能力强，因为液压管路在运行过程中会产生脉冲的现象，这对液压胶管的结构会产生很大的冲击力，也就是水锤效应，采用特殊的工艺后可以耐受很大的脉冲力。
五，钢丝编织液压胶管用S来表示，如DN13-2S所代表含义就是内径为13毫米的软管2层钢丝编织，其耐压可以达到27Mpa以上.钢丝缠绕的产品采用SP来表示，如DN16-4S P，代表的是内径为16毫米的软管4层钢丝缠绕，其工作压力可以达到50Mpa以上，在相同的管径下，钢丝缠绕工艺要比钢丝编织工艺承压要大，并且价格也高一些。
液压胶管价格与其使用的压力和口径有关系，压力越高，口径越大，相应的价格也就越高，特殊口径可以订做，可以生产大口径液压胶管如DN250。
液压胶管总成的结构组成与型号分类
液压胶管总成的结构组成与型号分类1. 液压胶管总成的结构组成液压胶管总成主要由以下几部分组成：1.内胶管：内胶管是液压胶管总成的核心部件，承受液压压力和传递流体，通常由NBR、EPDM、CR和CPE等材料制成。
2.加强层：加强层一般使用高强度纤维线缠绕而成，以增强胶管的耐压性能。
加强层的数量和材料的不同直接影响着液压胶管的使用寿命和使用条件。
3.外胶管：外胶管通常采用CR或NBR等材料制成，目的是保护加强层和内胶管，并防止外界环境（如高温、酸碱等）对液压胶管的损害。
4.接头：接头是液压胶管总成与液压系统连接的部分，通常由金属材料制成，常见的接头有法兰接头、卡箍接头和切割环接头等。
2. 符号表示与型号分类液压胶管总成的符号表示和型号分类是为了标明不同型号的液压胶管总成之间的区别和运用范围：1.符号表示液压胶管总成的符号由标示胶管直径、制造厂家代号、加固层数、型号表示等组成。
其中，符号中的字母和数字代表的含义如下：•D：胶管内径，单位为毫米；•W：胶管外径，单位为毫米；•L：胶管长度，单位为米；•M：加固层数；•H：合成胶管总成代表符。
2.型号分类液压胶管总成的型号分类主要根据胶管的内径、长度、加固层数、材质和接头类型等因素进行划分。
常见的型号分类有：•直管型：在内径、长度和加固层数相同的情况下，没有连接管道的液压胶管总成为直管型；•弯头型：同样内径和长度，弯头型胶管比直管型胶管多了一个弯头；•T型：在一根管杆上有两个接头的胶管总成；•Y型：在一根管杆上有三个接头的胶管总成；•法兰型：在管杆两端分别安装法兰接头的胶管总成；•卡箍型：使用卡箍接头的胶管总成。
总之，液压胶管总成的结构组成和型号分类都是非常重要的知识点，对于液压系统的设计，选择适合的液压胶管总成至关重要。
液压胶管标准
液压胶管标准液压胶管是一种用于输送液体、气体和固体颗粒的管道，广泛应用于工程机械、农业机械、石油化工、煤矿机械等领域。
为了确保液压胶管的安全可靠运行，制定了一系列的液压胶管标准，以规范其设计、制造、安装和使用。
首先，液压胶管的材料应符合相关标准，通常采用橡胶、塑料、金属等材料制成。
这些材料需要具有良好的耐压性、耐磨性、耐腐蚀性和耐高温性能，以确保在高压、高温、腐蚀等恶劣工况下仍能正常工作。
其次，液压胶管的尺寸和结构也需要符合标准规定。
管道的内径、壁厚、长度等参数都需要符合设计要求，以保证管道在承受压力时不会发生变形、漏水等问题。
此外，管道的接头、法兰、密封件等部件也需要符合标准，以确保连接牢固、密封可靠。
另外，液压胶管的标志和标识也是非常重要的。
在制造和安装过程中，需要在管道上标注材料、规格、压力等信息，以便使用和维护人员进行识别和操作。
此外，还需要在管道上设置警示标识，提示工作人员注意安全，避免发生意外事故。
此外，液压胶管的使用和维护也需要遵循相关标准。
在使用过程中，需要定期检查管道的外观和内部情况，确保没有损伤、老化、堵塞等问题。
同时，还需要定期更换密封件、润滑油等易损件，以延长管道的使用寿命。
总之，液压胶管标准的制定对于保障液压系统的安全稳定运行起着至关重要的作用。
只有严格遵循标准要求，选择合格的材料、设计合理的结构、正确使用和维护管道，才能确保液压系统的正常工作，减少故障和事故的发生，提高工作效率，降低维护成本，保障人员和设备的安全。
因此，制定和执行液压胶管标准是每个液压系统用户和从业人员的责任和义务。
液压胶管长度标准
液压胶管长度标准液压胶管是一种用于传输压力液体的管道，具有耐压、耐腐蚀、弹性好等特点。
在液压系统中，液压胶管的长度也是需要符合一定标准的，以下是关于液压胶管长度的一些参考内容：1. 长度测量方法：液压胶管的长度可以使用直尺或测量器进行测量。
需要注意的是，测量时应确保胶管处于放松状态，不被拉伸或压缩。
2. 依赖应用场景的长度需求：液压胶管的长度需根据具体应用场景来确定，包括传输距离、安装环境、弯曲半径等因素。
一般来说，液压胶管的长度需保证能够满足系统的工作要求，并确保灵活性和可靠性。
3. 弯曲半径限制：液压胶管在安装和使用过程中需要满足一定的弯曲半径限制。
这是为了避免胶管因弯曲过小而产生疲劳和裂纹。
一般来说，胶管的弯曲半径应大于管径的多倍，在具体应用中可参考相关标准。
4. 根据液压系统布置确定长度：液压系统的布置也会对液压胶管的长度有一定影响。
在系统布置时，应充分考虑液压胶管的长度，避免胶管过长或过短，影响系统正常工作。
5. 预留余量：为了确保安装时的灵活性和可调节性，液压胶管的长度一般会留有一定的余量。
这样可以在安装时根据实际情况进行调整，避免胶管拉伸过紧或过松。
6. 安全因素考虑：液压胶管的长度也需要根据安全因素进行考虑。
胶管长度过长可能会增加系统中的液体积压，导致系统压力不稳定或胶管爆裂等安全隐患。
综上所述，液压胶管的长度应根据具体应用需求进行确定，并满足液压系统的工作要求。
相关标准和设计规范可以作为参考，但具体选择需要根据实际情况进行综合考虑。
通过合理的长度选择，可以确保液压胶管在系统中的正常工作，提高系统的安全性和可靠性。
液压胶管
液压胶管1名称中文名称液压胶管别名液压油管、液压软管、高压胶管、液压管、钢丝高压管、钢丝编织胶管钢丝缠绕胶管，一般分为钢丝编织液压胶管和钢丝缠绕液压胶管英文名称Hydraulic rubber hose钢丝编织液压胶管英文名：Wire braided hydraulic hose钢丝缠绕液压胶管英文名：Spiral wire hydraulic hose2执行标准液压软管国内和外贸中经常用到的标准包括DIN、SAE、ISO和GB/T标准；钢丝编织液压软管的标准为：DIN EN853、SAE J517、GB/T3683-2011、ISO1436；钢丝缠绕液压软管的标准为：DIN EN856、SAE J517、GB/T10544-2003、ISO3862。
3分类液压胶管按材料分橡胶材质和橡塑材质两大类。
按生产工艺分钢丝编织胶管、钢丝缠绕胶管、线编织胶管和夹布胶管。
4结构用途一、液压胶管结构：主要由耐液体的合成橡胶内胶层、中胶层、多层增强层、耐天候的合成橡胶外胶层组成。
内胶层具有使输送介质承受压力，保护钢丝或线纤维不受侵蚀的作用，外胶层保护增强层不受损伤，增强层是骨架材料，作用是保证胶管的使用压力。
二、液压胶管用途：主要用于矿井液压支架、油田开发，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动。
橡塑材料的液压胶管也称橡塑胶管，是一种新型胶管，其耐腐蚀和节能效果明显。
三、液压胶管工作温度：-40℃～120℃四、产品规格范围：DN2.5mm～DN305mm。
5生产工艺胶芯制备》胶芯硫化》内管挤出>中胶压延》钢丝合股》钢丝制冷编织》外胶压延》包外胶>包塑缠水布》硫化》脱芯》脱塑或水布》检验》入库6注意事项胶管使用注意事项由于胶管品种复杂，结构多样，加之使用条件不一，因此胶管使用寿命长短，不仅决定于质量的好坏，同时也决定于正确使用保养。
液压胶管技术方案
液压胶管技术方案1. 引言液压胶管是一种用于输送液压流体的管道系统，广泛应用于各种工业领域，如机械制造、航空航天、汽车、农业等。
液压胶管的设计与选择对系统的性能和安全性有重要影响。
本文将介绍液压胶管的技术方案，包括胶管的材料选择、设计原则和相关标准。
2. 胶管材料选择液压胶管的材料选择是保证系统安全运行的关键因素之一。
常用的液压胶管材料有橡胶、塑料和金属。
不同材料具有不同的特性和适用范围。
2.1 橡胶胶管橡胶胶管是最常见的液压胶管材料之一。
其优点包括耐磨损、耐腐蚀、耐高温和抗冲击性能好。
橡胶胶管适用于中低压力和中低温度的液压系统。
2.2 塑料胶管塑料胶管的优点包括轻质、耐腐蚀和成本低。
塑料胶管适用于低压力和低温度的液压系统。
但是，塑料胶管的强度和耐磨损性能较差，不适用于高压力和高温度的应用场景。
2.3 金属胶管金属胶管具有较高的强度和耐高温性能。
金属胶管适用于高压力和高温度的液压系统。
常见的金属材料包括钢和铜。
钢胶管适用于常规应用场景，而铜胶管适用于高温和高腐蚀性环境。
3. 胶管设计原则液压胶管的设计原则主要包括压力评估、尺寸选择和接头设计。
3.1 压力评估液压胶管的压力评估是确保系统安全运行的重要步骤。
在设计液压系统时，需要评估系统的工作压力和冲击压力。
根据系统的压力要求，选择合适的液压胶管材料和尺寸。
3.2 尺寸选择液压胶管的尺寸选择包括内径和壁厚的确定。
内径的选择应该满足液压流体的流量要求，同时考虑系统压力和胶管材料的强度。
壁厚的选择应该考虑系统的压力和胶管的外径。
3.3 接头设计液压胶管的接头设计包括接头类型和连接方式的选择。
常见的接头类型包括螺纹接头、法兰接头和快速接头。
选择合适的接头类型应考虑系统的压力、温度和流速。
连接方式主要包括焊接、螺纹连接和卡套连接。
4. 相关标准液压胶管的设计和应用需要遵循相关标准，以确保系统的安全性和性能。
以下是液压胶管相关的标准：•ISO 1436:2009 液压流体动力系统―胶管和软管―规范和性能规定•SAE J517:2016 液压胶管―液压软管和软管组合件•DIN EN 853:2016 橡胶打油管•GB/T 10544:2003 液压液体动力系统用胶管遵循这些标准可以确保液压胶管的质量和安全性。
液压胶管标准
液压胶管标准液压胶管是一种用于输送液体、气体和固体颗粒的管道，广泛应用于工程机械、农业机械、石油化工、煤炭矿山等领域。
为了确保液压系统的安全和可靠运行，制定了液压胶管的标准，以规范其设计、制造和使用。
首先，液压胶管的标准主要包括以下几个方面：1. 材料标准，液压胶管的材料应符合特定的标准要求，例如耐高压、耐磨损、耐腐蚀等特性。
常见的液压胶管材料有橡胶、塑料、金属等，不同材料适用于不同的工作环境和介质。
2. 结构标准，液压胶管的结构设计应符合标准，包括管壁厚度、层压结构、连接方式等。
合理的结构设计可以提高液压胶管的耐压性能和使用寿命。
3. 尺寸标准，液压胶管的尺寸应符合标准，包括内径、外径、壁厚等尺寸参数。
严格的尺寸标准可以保证液压胶管与其他液压元件的配合和连接。
其次，液压胶管标准的制定对于液压系统的安全和可靠运行具有重要意义：1. 提高产品质量，液压胶管标准的制定可以规范生产企业的生产工艺和质量控制，提高产品的质量稳定性和一致性。
2. 保障使用安全，符合标准的液压胶管可以保证在高压、高温、恶劣环境下的安全使用，避免因胶管失效而引发的事故。
3. 降低维护成本，合格的液压胶管使用寿命长，维护成本低，可以降低设备的维修频率和维护成本。
最后，对于液压胶管的使用和维护，需要注意以下几点：1. 定期检查，定期对液压胶管进行检查，发现损坏、老化、磨损等情况及时更换。
2. 正确安装，液压胶管的安装应符合标准要求，保证管路布置合理、连接牢固。
3. 注意使用环境，根据工作环境的不同选择适用的液压胶管材料和型号，避免因环境因素导致胶管性能下降。
综上所述，液压胶管标准的制定对于保障液压系统的安全运行和提高设备的可靠性具有重要意义。
制定和执行液压胶管标准，有助于规范生产、使用和维护行为，推动液压技术的发展和应用。
希望相关行业和企业能够重视液压胶管标准，加强标准化管理，提高产品质量和安全水平。
液压胶管介绍
中国橡塑基地网 橡塑、胶管、橡胶、聚氨酯、尼龙、塑料应有尽有中国橡塑行业的网上基地一、液压胶管简介：影响液压管使用的因素很多。
只有按照工况正确选用胶管及接头，才能保证使用胶管的可靠性和经济性。
但我们一定要关注到如下主要因素：1．胶管尺寸胶管内径要适当。
管径过小会加大管路内介质的流速，使系统发热，降低效率，而且会产生过大的压力降，影响整个系统的性能。
若胶管采用管夹固定或胶管穿过钢板等间隔物时，也要注意胶管的外径尺寸。
2．工作压力资料中有关胶管的动态工作压力是指胶管在连续工作时允许的最高压力。
按照有关国际标准规定的液压胶管的安全系数，我们推荐的工作压力通常约为胶管最低爆破压力值的四分之一。
中国橡塑基地网中国橡塑行业的网上基地3．冲击压力和疲劳寿命胶管的选择是根据液压系统设计的最高压力值来确定的。
由于液压系统的压力值通常是动态的，有时会出现冲击压力，冲击压力峰值会大大高于系统的最高压力值。
但系统上一般都有溢流阀，故冲击压力不会严重影响胶管的疲劳寿命。
对于冲击压力特别频繁的液压系统，建议选用特别耐脉动冲击的胶管产品。
4．温度范围用户应该在胶管质量规范允许的温度范围内使用胶管。
如果工作温度超过这一范围，将会影响到胶管的寿命，其承压能力也会大大降低。
工作环境温度长期过高或过低的系统，建议采用软管护套。
中国橡塑基地网中国橡塑行业的网上基地5．化学相容若使用特殊的液压介质，用户应确保所选用的胶管总成其胶管内、外层、接头以及O形圈与介质相容。
6．弯曲半径安装胶管总成时应注意到胶管的最小弯曲半径。
若弯曲半径过小，将降低胶管的承压能力并影响其使用寿命。
7．摩擦胶管在使用时如常与硬物接触或摩擦，建议在胶管外部加尼龙或弹簧护套。
通用钢丝编织液压橡胶软管资料结构：由合成橡胶内胶层、1至3层钢丝编织层和合成橡胶外胶层组成。
应用：用于石油基和水基液体的液压系统中。
温度范围：–40°C ~ +100°C标准：Q/XXC016-2005 901特性：适用于煤矿液压支架、综合采煤组等液压系统，液压脉冲少的工作条件。
液压接头及胶管知识培训演示文稿
液压接头及胶管知识培训演示文稿尊敬的各位同事：大家好！今天我将为大家介绍液压接头及胶管的相关知识。
本次培训旨在帮助大家更好地了解液压接头和胶管的工作原理、性能特点以及日常维护保养，以确保液压系统的正常运行。
下面，请允许我为大家详细讲解。
一、液压接头概述1.1 液压接头的定义液压接头，又称液压管接头，是连接液压系统中液压管路、液压元件（如液压泵、液压缸、液压马达等）以及液压辅助元件（如油箱、压力表、滤清器等）的重要部件。
其主要作用是实现液压油液的输送、控制、调节和分配等功能。
1.2 液压接头的分类根据连接方式，液压接头可分为焊接式、卡套式、扩口式、法兰式等。
根据密封形式，可分为O型圈密封、锥面密封、球面密封等。
根据使用材质，可分为钢制、铜制、不锈钢制等。
1.3 液压接头的工作原理液压接头通过螺纹连接、卡套连接等方式实现液压元件的连接。
当液压油液通过接头时，密封件（如O型圈、锥面密封等）起到密封作用，防止油液泄漏。
同时，接头还具备一定的抗振动、抗冲击能力，保证液压系统的安全稳定运行。
二、胶管概述2.1 胶管的定义胶管，全称为橡胶软管，是液压系统中用于输送液压油液的柔性管道。
其主要特点是柔软、耐磨、耐高温、耐腐蚀等。
胶管在液压系统中起到连接、输送、弯曲等作用，是液压系统的重要组成部分。
2.2 胶管的分类根据使用材料，胶管可分为橡胶软管、硅胶软管、氟胶软管等。
根据结构形式，可分为单层胶管、多层胶管、编织胶管等。
根据应用领域，可分为高压胶管、低压胶管、耐油胶管、耐酸碱胶管等。
2.3 胶管的工作原理胶管内部通常由内胶层、骨架层和外胶层组成。
内胶层负责输送油液，骨架层起到支撑作用，外胶层保护骨架层，防止外部环境对胶管的影响。
当液压油液通过胶管时，内胶层和外胶层之间的骨架层使胶管保持一定的形状，实现油液的输送。
三、液压接头及胶管的选用与安装3.1 选用原则选用液压接头和胶管时，应根据液压系统的压力、流量、介质、温度等参数进行选择。
三层钢丝编织液压胶管 规格
三层钢丝编织液压胶管规格三层钢丝编织液压胶管是一种用于输送流体的管道材料，其规格主要包括内径、外径、工作压力和耐压等参数。
本文将从这些方面对三层钢丝编织液压胶管进行介绍。
三层钢丝编织液压胶管的内径通常是指管道内部的直径，它决定了管道所能承载的流体的流量大小。
内径越大，管道能够输送的流体量也就越大。
外径则是指管道外部的直径，它一般比内径大一些，用于保护管道免受外部环境的损害。
三层钢丝编织液压胶管的工作压力是指管道所能承受的最大压力。
在使用过程中，流体会对管道施加压力，工作压力是保证管道正常运行的重要指标。
一般来说，工作压力越高，管道的强度要求也就越高。
三层钢丝编织液压胶管的耐压性能是指管道在承受一定压力下不会发生破裂或泄漏的能力。
它是由管道的材质和结构决定的。
三层钢丝编织液压胶管采用了特殊的编织工艺，使其具有较高的耐压性能，能够在高压环境下安全运行。
三层钢丝编织液压胶管的优点不仅仅在于其规格参数，还包括以下几个方面。
首先，它具有较好的耐磨性能，能够在恶劣的工作环境下长时间使用而不容易磨损。
其次，它具有较好的耐腐蚀性能，能够在腐蚀性介质中使用而不会受到损害。
此外，三层钢丝编织液压胶管还具有较好的耐高温性能，能够在高温环境下正常工作。
为了确保三层钢丝编织液压胶管的正常使用，需要注意以下几点。
首先，要避免管道的过度弯曲，以免影响流体的流动和管道的耐压性能。
其次，要定期检查管道的外观，发现磨损或损坏应及时更换。
此外，还要保持管道的清洁，避免杂质进入管道内部。
三层钢丝编织液压胶管是一种性能优良的管道材料，具有较好的耐压、耐磨、耐腐蚀和耐高温性能。
在使用过程中，需要根据其规格参数选择合适的管道，并进行正确的安装和维护，以确保其正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国橡塑基地网 橡塑、胶管、橡胶、聚氨酯、尼龙、塑料
应有尽有
中国橡塑行业的网上基地
一、液压胶管简介：
影响液压管使用的因素很多。
只有按照工况正确选用胶管及接头，才能保证使用胶管的可靠性和经济性。
但我们一定要关注到如下主要因
素：
1．胶管尺寸
胶管内径要适当。
管径过小会加大管路内介质的流速，使系统发热，降低效率，而且会产生过大的压力降，影响整个系统的性能。
若胶管采用管夹固定或胶管穿过钢板等间隔物时，也要注意胶管的外径尺
寸。
2．工作压力
资料中有关胶管的动态工作压力是指胶管在连续工作时允许的最高压力。
按照有关国际标准规定的液压胶管的安全系数，我们推荐的工作压力通常约为胶管最低爆破压力值的四分之一。
中国橡塑基地网
中国橡塑行业的网上基地
3．冲击压力和疲劳寿命
胶管的选择是根据液压系统设计的最高压力值来确定的。
由于液压系
统的压力值通常是动态的，有时会出现冲击压力，冲击压力峰值会大大高于系统的最高压力值。
但系统上一般都有溢流阀，故冲击压力不会严重影响胶管的疲劳寿命。
对于冲击压力特别频繁的液压系统，建议选用特别耐脉动冲击的胶管产品。
4．温度范围
用户应该在胶管质量规范允许的温度范围内使用胶管。
如果工作温度超过这一范围，将会影响到胶管的寿命，其承压能力也会大大降低。
工作环境温度长期过高或过低的系统，建议采用软管护套。
中国橡塑基地网
中国橡塑行业的网上基地
5．化学相容
若使用特殊的液压介质，用户应确保所选用的胶管总成其胶管内、外层、接头以及O形圈与介质相容。
6．弯曲半径
安装胶管总成时应注意到胶管的最小弯曲半径。
若弯曲半径过小，将降低胶管的承压能力并影响其使用寿命。
7．摩擦
胶管在使用时如常与硬物接触或摩擦，建议在胶管外部加尼龙或弹簧
护套。
通用钢丝编织液压橡胶软管资料
结构：由合成橡胶内胶层、1至3层钢丝编织层和合成橡胶外胶层组成。
应用：用于石油基和水基液体的液压系统中。
温度范围：–40°C ~ +100°C
标准：Q/XXC016-2005 901
特性：适用于煤矿液压支架、综合采煤组等液压系统，液压脉冲少的工作条件。
中国橡塑基地网
中国橡塑行业的网上基地
二、正确安装液压胶管
1.避免胶管扭曲
胶管扭曲安装会严重地降低其性能和寿命，并且扭曲安装的胶管会使接头产生松动的扭力(胶管力求扭直)，极易使接头的螺母松动，导致渗漏甚至胶管破裂。
如果在有些无法避免胶管扭曲的场合，其扭曲角不宜超过5度
2.安装时应有足够的弯曲半径
足够大的弯曲半径(即留有合适的长度)，能防止胶管损坏和产生节流现象；过小的弯曲半径会严重降低胶管的寿命，并产生过多的压力损失，降低工作效率。
弯曲半径一般取R≥(8-10)D(D为胶管外径)
3.应留出足够的自由长度L≥1.5 D(D为胶管外径)
4.必要时使用弯头和附件
当液压管路较复杂时，选用合适的弯头和附件可使胶管用量减少，减少胶管的弯度和扭曲，避免胶管产生附加应力，而且能使其排列更加美观大方，整齐合理
中国橡塑基地网
中国橡塑行业的网上基地
5、应留有压缩余量
压力会导致胶管长度发生变化，其变化幅度最大可达-4%~+2%左右。
因此，在安装时应留有余量，否则长期使用会造成接头处出现泄漏，甚至使接头从胶管中拔出
三、液压胶管的应急抢修
液压胶管的应急抢修在施工过程中，工程机械液压系统橡胶软管出现破裂时，可以采取以下应急抢修方法。
粘补法
当液压系统的压力在25-8.0MPa之间的橡胶软管破裂时，可采取粘补法：将软管破裂处周围擦试干净；在软管破裂处涂上“厌氧”胶、“环氧树脂”胶、“801”胶或“502”胶中的一种（涂胶的长度约为破裂部位长度的2-3倍）；用胶布或帆布条叠压式地缠绕涂胶处4-5层（每层都应涂上胶）；将缠绕胶布划帆布条的两端打成死结；待其凝固
15-20min后即可使用。
捆绑法
捆绑法适用于压力在16MPa以下的橡胶软管破裂的应急抢修。
具体方法是：将软管破裂处涂上前述工程机械常用胶中的一种；用宽度为破裂部位长度2-3倍的耐油胶皮缠绕涂胶处2-3层（每层都应涂上胶）；用12号铁丝将缠绕好的耐油胶皮捆绑好；待其凝固。
中国橡塑基地网
中国橡塑行业的网上基地
接骨法
由于外力的作用（弹片击穿、挤压破裂）或系统过载导致橡胶软管破裂部位较大或即将折断时，可采取接骨法：将软管破裂处擦试干净并切除破裂部位；将自制的钢质“接骨”插入被切断的软管中（“接骨”零件如附图所示，情况特别紧急时，也可用外径与软管骨径相同
的钢管当“接骨”）；用自制的钢板卡子将软管和“接骨”卡紧（情况特别紧急时，可用8号铁丝替代自制的钢板卡子）；将接好的软管清洗
干净后即可使用。
换位法
在液压系统中，同一油路的橡胶软管其规格相同，但承受油压不同。
破裂的软管大多是承受油压较大的软管。
如W4-60型挖掘机、ZL系列装载机的动臂缸上的两根规格一样的油管中，始终是接动臂缸大腔的油管承受的油压较大。
据此，可采用取换位法：对破裂的胶管进行简单的粘补或捆绑；将动臂缸大腔和小腔的油管互换使用即可（即用未破裂的油管承受高压，用已破损但经过简单粘补或捆绑的油
管承受低压）。
中国橡塑基地网
中国橡塑行业的网上基地
改制法
由于液压系统中各橡胶软管的管接头各有差异，同时高压或超高压破裂软管不宜采用“粘补法”、“捆绑法”或“接骨法”，据此，可采取改制法：锯下破裂软管的管接头；找一承压能力和长度与破裂软管近似的替代软管，并锯下其管接头；将破裂软管的管接头的角度焊接在
替代软管上；将焊接好的软管清洗干净后即可使用。
断路法
在工程机械液压系统中，有些油路起着保护系统安全的作用。
如：W4-60型挖掘机、ZL系列装载机转向系统中的从主油路经溢流阀至油箱的油路；TY120型推土机工作装置液压系统中的安全阀、过载阀、溢流阀等油路。
当这些油路中的橡胶软管破裂后可采取断路法；遗弃该油路中的保护装置（如“安全阀”等）；堵死通往破裂软管的油路，使该油路断路。
在采取断路法时，应将系统负载控制在额定负载的85%-95%之间。
中国橡塑基地网
橡塑、胶管、橡胶、聚氨酯、尼龙、塑料
应有尽有
中国橡塑行业的网上基地。
