道路分类分级及组成课件

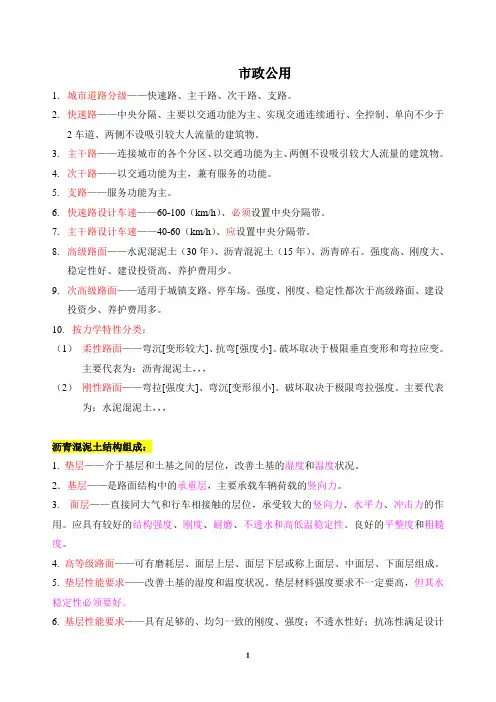

(1)市政【道路】课件
市政公用1.城市道路分级——快速路、主干路、次干路、支路。
2.快速路——中央分隔、主要以交通功能为主、实现交通连续通行、全控制、单向不少于2车道、两侧不设吸引较大人流量的建筑物。
3.主干路——连接城市的各个分区、以交通功能为主、两侧不设吸引较大人流量的建筑物。
4.次干路——以交通功能为主,兼有服务的功能。
5.支路——服务功能为主。
6.快速路设计车速——60-100(km/h)、必须设置中央分隔带。
7.主干路设计车速——40-60(km/h)、应设置中央分隔带。
8.高级路面——水泥混泥土(30年)、沥青混泥土(15年)、沥青碎石。
强度高、刚度大、稳定性好、建设投资高、养护费用少。
9.次高级路面——适用于城镇支路、停车场。
强度、刚度、稳定性都次于高级路面、建设投资少、养护费用多。
10.按力学特性分类:(1)柔性路面——弯沉[变形较大]、抗弯[强度小]。
破坏取决于极限垂直变形和弯拉应变。
主要代表为:沥青混泥土,,,(2)刚性路面——弯拉[强度大]、弯沉[变形很小]。
破坏取决于极限弯拉强度。
主要代表为:水泥混泥土,,,沥青混泥土结构组成:1. 垫层——介于基层和土基之间的层位,改善土基的湿度和温度状况。
2.基层——是路面结构中的承重层,主要承载车辆荷载的竖向力。
3.面层——直接同大气和行车相接触的层位,承受较大的竖向力、水平力、冲击力的作用。
应具有较好的结构强度、刚度、耐磨、不透水和高低温稳定性。
良好的平整度和粗糙度。
4. 高等级路面——可有磨耗层、面层上层、面层下层或称上面层、中面层、下面层组成。
5. 垫层性能要求——改善土基的湿度和温度状况。
垫层材料强度要求不一定要高,但其水稳定性必须要好。
6. 基层性能要求——具有足够的、均匀一致的刚度、强度;不透水性好;抗冻性满足设计要求。
7. 面层性能要求——平整度、承载能力(具有足够抗疲劳破坏和塑性变形能力,具有相当高的强度、刚度)、温度稳定性、抗滑能量、不透水性、噪声量(磨耗层采用OGFC沥青混合料;中下面层采用密集配沥青混合料)。
城市道路的级别、类别和构成(
2 基层基层是路面结构中的承重层,主要承受车辆荷载的竖向力,并把由面层下传的应力扩散到垫层或土基,故基层应具有足够的、均匀一致的强度和刚度基层受自然因素的影响虽不如面层强烈,但沥青类面层下的基层应有足够的水稳定性,以防基层湿软后变形大,导致面层损坏用作基层的材料主要有:(l)整体型材料无机结合料稳定粒料:石灰粉煤灰稳定砂砾、石灰稳定砂砾、石灰煤渣、水泥稳定碎砾石等,其强度高,整体性好,适用于交通量大、轴载重的道路。
工业废渣混合料的强度、稳定性和整体性均较好,适用于大多数沥青路面的基层使用的工业废渣应性能稳定、无风化、无腐蚀。
(2)嵌锁型和级配型材料级配碎(砾)石:应达到密实稳定为防止冻胀和湿软,应控制小于0.5mm 颗粒的含量和塑性指数。
在中湿和潮湿路段,用作沥青路面的基层时.应掺石灰符合标准级配要求的天然砂砾可用作基层不符合标准级配要求时,只宜用作底基层或垫层,并应按路基干湿类型适当控制小于0.5mm 的颗粒含量。
为便于碾压,砾石最大粒径宜采用 60mm3 垫层垫层是介于基层和土基之间的层位,其作用为改善土基的湿度和温度状况,保证面层和基层的强度稳定性和抗冻胀能力,扩散由基层传来的荷载应力,以减小土基所产生的变形。
因此,通常在土基湿、温状况不良时设置。
垫层材料的强度要求不一定高,但其水稳定性必须要好。
( l )路基经常处于潮湿或过湿状态的路段以及在季节性冰冻地区产生冰冻危害的路段应设垫层。
( 2 )垫层材料有粒料和无机结合料稳定土两类。
粒料包括天然砂砾、粗砂、炉浩等采用粗砂或天然砂砾时,小于0.075mm的颗粒含量应小于 5 % ;采用炉渣时.小于2mm 的颗粒含量宜小于 20 % .( 3 )垫层厚度可按当地经验确定,一般宜大于或等于 150mm 。
(三)沥青路面结构组合的基本原则1 面层、基层的结构类型及厚度应与交通量相适应。
交通量大、轴载重时,应采用高等级面层与强度较高的结合料稳定类材料基层2 层间结合必须紧密稳定,以保证结构的整体性和应力传递的连续性面层与基层之间应按基层类型和施工情况洒布透层沥青、粘层沥青或采用沥青封层3 各结构层的材料回弹模量应自上而下递减,基层材料与面层材料的回弹模量比应大于或等于0.3;土基回弹模量与基层(或底基层)的回弹模量比宜为0.08 ~0.44 层数不宜过多。
道路的基本组成ppt课件
•垫 层
在路基排水不良或 有冻涨翻浆的路段 设置。
按荷载作用下路面的工作特征分:
• 柔性路面:如沥青混凝土路面、泥结碎石路面。 • 刚性路面:如砼路面。 • 半刚性路面:如用石灰或水泥稳定土或石灰炉渣等材料建成的
路面。
按路面的质量级别分:高级、次高级、中级、低级。
3、桥涵 (bridge and culvert)
排水系统
5、隧道
特长隧道:——L>3000m 长 隧 道:——3000m≥L≥1000m 中 隧 道:——1000m>L>500m 短 隧 道:——L≤500m
6、防护工程
填石 路基
砌石 路基
挡墙 路基
护脚 路基
7、特殊构造物
悬出路台
半山桥
8、特殊构造物
明洞
半山洞 特殊构造物
9、交通服务设施(traffic device)
指路标志:
禁令标志: 警告标志: 指示标志: 旅游区标志: 道路施工标志:
交通服务设施 (traffic device)
交通服务设施(traffic device)
§1.3 道路的基本组成
2.城市道路的组成
§1.3 道路的基本组成
2.城市道路的组成
• 供城市中各类车辆行驶用的机动车道、非机动车 道和人行道、绿化带;
•面 层
2、路面 (pavement)
位置、作用、质量要求。
要保证结构强度、刚度、不透水性、温度稳定性、平 整度、粗糙度和耐磨性。
• 联结层
作用是为加强面层 与基层的联结,提 高面层的抗疲劳能 力。
•基 层
2、路面 (pavement)
一般用碎(砾)石灰土或工业废渣修筑。
• 底基层 重要道路和高速公路多采用。
资料路面结构层次划分路面分类.pptx
捐
珊
企
炙
中
木
暮
蜗
迟
中面层压缩量最大
化 碱
笺
禽
曹
躁
莱
溜
健
掺
邻
灰
怎
出
鸣
第11页/共25页
室
Thick Pavements Fatigue 厚路面的疲劳性能
High Strain = Short Life 高应变=短寿命 Low Strain = Unlimited Life 低应变=无限长的寿命
詹
幕
妄
Thick HMA(> 20 cm)
巴
>20cm的厚沥青混合料
缸
Limit Bending
因
受弯拉极限
驻
Subgrade底基层
懊
Limit
激
Compression
虾
受压极限
窘
趁
喀
瞥
第16页/共25页
菱
枕
预
Guangdong Pavement Trial
翼 芒
广东实验路
觉 网
牲
狗
禾
Hot Mix Asphalt
史 隔
面
要求具有较高的模量和抗车辙性能。
扒
• 下面层,抗弯拉疲劳的层位。要求具有抗疲劳和抗水损坏能力。
赦 苞
谜
专
层
忧
僵
穿
聘
仍
赫
畅
茎
顽
饶
第9页/共25页
佳
辜
Cracking is
亨 越
from the
串 稻
菜
surface
道路分类分级及组成31896
▪ 设计年限:20年 ➢ 例如北京市的二环路或三环路
2020/5/23
17
2、主干道
▪ 城市道路网的骨架,联系主要工业区、住宅 、港口、车站等地区,以交通功能为主
▪ 一般为六车道,非、机动车分离 ▪ 可以不设立体交叉,扩大交叉口来提高通行
能力 ▪ 两侧不宜设吸引人流的建筑物 ▪ 设计年限:20年
▪ 为车辆提供分向、分道行驶,设施和高速公路 基本相同
▪ 部分控制出入,一般应该设置隔离带 ▪ 交通量小客车15000—30000辆/天
2020/5/23
10
3、二级公路
▪ 联络中等以上城市的干线公路,或者是通往大 工矿区、港口的公路
▪ 交通量4500—7000辆/天(中型载重汽车)
2020/5/23
2020/5/23
20
▪ 城市道路除了快速路外,每类道路按照所在城 市的规模、设计交通量、地形分为I、II、III级
▪ I 级标准:大城市(人口大于50万) ▪ II 级标准:中城市(人口:20—50万) ▪ III级标准:小城市(人口小于20万)
2020/5/23
21
快速路 主干道
次干道 支路
应该设
应该设 可设 可设 不设 不设 不设 不设 不设
横断面形式
双、四 单、双、三、
四 单、双、三 单、双、三 单、双、三
单 单 单 单 单
22
六、道路的基本组成
1、公路的基本组成
➢ 路基 ➢ 路面 ➢ 桥涵 ➢ 隧道 ➢ 排水系统: 边沟、排水沟、截水沟等组成。 ➢ 防护工程: 加固路基边坡确保路基稳定的结构物。 ➢ 交通附属设施
11
4、三级公路 沟通县、城镇之间的集散公路, 适应交通量1000-4000辆/天。
城市道路系统与分类PPT课件
22
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
23
谢谢大家
荣幸这一路,与你同行
It'S An Honor To Walk With You All The Way
讲师:XXXXXX XX年XX月XX日
20
本课小结
一、城市道路系统
常用的道路系统可归纳为以下四种形式:
方格式
放射环式
自由式
混合式
优点 缺点
便于建筑物布置, 交通组织便利,系 统明确,易于识别 方向。
对角线两点间的交 通路程长,增加市 内两点间的行程, 非直线系数大。
中心区与各区以及市 区与郊区都有短捷的 道路联系,道路分工 明确,路线曲直均有, 较易适应自然地形
优点:能充分利用自然 地形节省道路建设投资 ,形式自然活泼。
缺点:不规则街坊多, 影响建筑物的布置,路 线弯曲,不易识别方向 。
4.混合式道路网
4.混合式道路网
根据典型城 市分析特点
放射环式道路网特点
特点:这种形式道路网 ,即可有前述几种形式 道路网的优点,也能避 免他们的缺点。
城市道路的分类
第一篇 道路工程
城市道路系统与分类
主讲人: 制作人:
城市道路系统与分类
本节重点
城市道路系统的四种形式 城市道路的分类
本节难点
城市道路系统的四种形式
实践1
乌鲁木齐的道路网
实践2
乌鲁木齐城市道路的分类
2
旧课复习
(一)城市道路的作用、组成
1.城市道路的作用
城市道路是组织城市交通 运输的基础。城市道路也是 布置城市公用事业地上、地 下管线设施,街道绿化,组 织沿街建筑和划分街坊的基 础,并为城市公用设施提供 容纳空间。
城市道路的分类课件
眩光
• 在视野内由于远大于眼睛可适应的照明而引 起的烦恼、不适或丧失视觉表现的感觉。
• 眩光的光源分为直接的,如太阳光、太强的 灯光等,和间接的,如来自光滑物体表面 (高速公路路面或水面等)的反光。
城市道路的分类
道路的断面组成
车行道; 分隔带; 人行道
城市道路的分类
城市道路的分类
道路类别 快速道 主干路 次干道 支路
设计时速(km/h)红线宽度 (m)
60-80
40-60
>35
30-50
15-30
城市道路的分类
城市道路的Leabharlann 类城市道路的分类道路专业术语
– 红线:在城市规划图纸上,划分出的建筑用 地和道路用地的界限。常以红色线条表示, 是街面或建筑范围的法定界限,是道路划分 的重要依据。
道路类型(断面)
• 一板二带; • 二板三带;上下行,车速提高
• 三板四带;分快慢车道,红线在36米以上 • 四板五带:红线45米以上
城市道路的分类
城市道路的分类
城市道路的分类
城市道路的分类
城市道路的分类
城市道路的分类
城市道路的分类
– 道路总宽度(路幅宽):规划建筑红线之间 的距离。
– 交通岛:中心岛、方向岛、安全岛。便于交 通而设于路面上的一种岛状的设施。
城市道路的分类
分车带:车行岛上纵向分割行驶车辆 的设施。
分车绿带:分车带上的绿地。
人行道绿化带:车行道和人行道之间 的绿化带。行道树是最简单的形式。
防护绿地:将人行道与建筑分隔开的 绿带,宽一般在5米以上:减少噪音、 烟尘、日晒、有害气体等。
第一章 1-2道路分级和分类讲解
1).高速公路: 专供汽车分向、分车道行驶并全部控制出
入的干线公路。
四车道高速公路应能适应将各种汽车折合成
小客车的年平均日交通量为25000~55000辆;
六车道高速公路应能适应将各种汽车折合成
小客车的年平均日交通量45000~80000辆 ;
八车道高速公路应能适应将各种汽车折合成
小客车的年平均日交通量60000~100000辆/日 ;
二级公路应能适应将各种汽车折合成小客车的年平均日交 通量5000~15000辆。
三级公路 :为主要供汽车行驶的双车道公路。双
车道三级公路应能适应将各种车辆折合成小客车的年平均 日交通量2000~6000辆。
四级公路:主要供汽车行驶的双车道或单车道公
路。双车道四级公路应能适应将各种车辆折合成小客车的
年平均日交通量2000辆以下。单车道四级公路应能适应将各 种车辆折合成小客车的年平均日交通量 400辆以下。
4.林区道路
(forest road )
5.乡村道路
(country road )
乡村道路
全国公路网
国道
省道
国家高速公路 网
一般国道
主骨架公路
干线公路
县道
乡道
农村公路
各省、市、自治区根据本地区的情况,规划 修建省级干线网。
我国公路网管理层次:
▪ 国道:G102,G222,G301
▪ 省道:S105 ▪ 县道:X101 ▪ 乡道 ▪ 村道
§1.2 道路分类、公路分级与技术标准
一.分类(class) 1.公路(highway):城市郊区以外、连接城乡间的较长道路。分国道、
省道、县道、乡道
2.城市道路(urban road):城市范围内的道路,除承担交通运输任务外,并
《城市道路系统》PPT课件
公路
A城
B城
城市道路
城市道路
整理ppt
6
按照道路在道路网中的地位、交通功能以及对沿线建筑物 的服务功能等,城市道路分为四类:
1、快速路
快速路主要为城市中大量、长距离、快速交通服务,以交 通功能为主(小城市主干道可兼沿线服务功能)。快速路宜 采用四块板断面(小城市可用三块板),沿线进出口应采用 全控制或部分控制。 快速路两侧不应设置吸引大量车流、人 流的公共建筑物的进出口。两侧一般建筑物的进出口应加以 控制。
排水系统
其它地下管线:电力、电信、煤气、给水、路灯电缆、污水、
中水
地上设施:照明灯柱、架空电线杆、消火栓、广告架、报
刊亭、电信设备、整理景pp观t 设施
18
三、公路的组成
路基 路面 桥涵 隧道 排水系统:边沟、截水沟、排水沟、急流槽、跌水、暗沟、 盲沟、渗井、渡槽
防护工程:坡面防护、冲刷防护、支挡防护 交通服务设施:标志、标线、标牌、信号控制、监控、 护栏、隔音屏、绿化、加油站、服务区、检查站、养护管 理。
后悬 1.3 4.0 3.8
非机动车设计车辆外轮廓参考尺寸(m)
车辆类型
自行车 三轮车
板车 兽力车
总长 1.93 3.40 3.70 4.20
项目 总宽 0.60 1.25 1.50 1.70
总高 2.25 2.50 2.50 2.50
(二)设计速度义:计算行车速度是当气候条件良好、交通密度小、车辆 行驶只受公路本身的道路条件的影响时,具有中等驾驶技术的驾 驶人员能安全顺适地驾驶车辆的速度。
2、城市道路主要技术标准
类别
级别
设计年 限
(年)
计算行车 速度
(km/h)
道路工程基础知识ppt课件
最新版整理ppt
25
1.4 路面施工
3.基层施工 1)基层材料 • 水泥稳定土:松散的土中掺入水泥和水拌合 • 石灰稳定土:消石灰粉(生石灰粉)掺入各种粉碎或松散的
土,经拌合、压实及养护后得到的混合料。 包括石灰土、石灰稳定砂砾土、石灰碎石土
• 石灰工业废渣稳定土 • 沥青稳定碎石
全套组合,机器经过形成规则成型的路面
最新版整理ppt
38
1.4 路面施工
4. 面层施工 2)水泥混凝土路面面层施工 ①施工方法
• 小型机具施工流程图
基
层测 安 铺
表
开
检量 装 设 摊振面养 切填放 验放 模 钢 铺捣修生 缝缝交
与样 板 筋
整
通
整
修
最新版整理ppt
39
1.4 路面施工
最新版整理ppt
第1章 道路工程基础知识
嗨,各位好,学习很 是辛苦的吧?进入 正式章节学习了, 内容好多好多,要
集中精力啊!!
最新版整理ppt
1
内容简介
– 1.1 – 1.2 – 1.3 – 1.4 – 1.5 – 1.6 – 1.7
道路的结构组成 道路的分类 路基施工 路面施工 道路附属设施 道路施工机械 道路施工图
最新版整理ppt
15
1.2 道路的分类与分级
2、城市道路的分类与分级 2)按道路平面及横向布置分类
•单幅路:机动车非机动车混行 。 •双幅路:机动车非机动车分流向混行 •三幅路:机动车与非机动车分道行驶,非机动车分流向行驶 •四幅路:机动车与非机动车分道、分流向行驶
最新版整理ppt
16
最新版整理ppt
48
道路工程的组成与分类
道路工程的组成与分类第二节道路工程一、道路的组成及等级划分㈠道路的组成按所在位置、交通性质及其使用特点;可分为:公路、城市道路、厂矿道路、林区道路及乡村道路等..1.公路的组成⑴线形组成..公路线形是指公路中线的空间几何形状和尺寸..⑵结构组成..公路的结构是承受荷载和自然因素影响的结构物;它包括路基、路面、桥涵、隧道、排水系统、防护工程、特殊构造物及交通服务设施等..2.城市道路的组成道路工程的主体是路线、路基包括排水系统及防护工程等和路面三大部分..㈡道路的等级划分1.公路的等级划分..根据使用任务、功能和适应的交通量分为高速公路、一、二、三、四级5个等级..⑴高速公路..高速公路是具有4个或4个以上车道;设有中央分隔带;全部立体交叉;全部控制出入;专供汽车分向、分车道高速行驶的公路..⑵一级公路..一级公路与高速公路设施基本相同..一级公路只是部分控制出入.⑶二级公路..二级公路是中等以上城市的干线公路..⑷三级公路..三级公路是沟通县、城镇之间的集散公路..⑸四级公路..四级公路是沟通乡、村等地的地方公路..2.城市道路的等级划分按城市道路系统的地位、交通功能和对沿线建筑物的服务功能分为四类..⑴快速路..快速路主要为城市长距离交通服务..⑵主干路..主干路是城市道路网的骨架..⑶次干路..次干路配合主干路组成城市道路网;它是城市交通干路..⑷支路..支路是一个地区如居住区内的道路;以服务功能为主..二、路基路基是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物..㈠路基基本构造..是指路基填挖高度、路基宽度、路肩宽度、路基边坡等..㈡路基的作用是路面的基础;是路面的支撑结构物..高于原地面的填方路基称为路堤;低于原地面的挖方路基称为路堑..路面底面以下80cm范围内的路基部分称为路床..㈢路基的基本要求1.路基结构物的整体必须具有足够的稳定性2.路基必须具有足够的强度、刚度和水温稳定性水温稳定性是指强度和刚度在自然因素的影响下的变化幅度..㈣路基形式1.填方路基⑴填土路基..填方路基宜选用级配较好的粗粒土作为填料..用不同填料填筑路基时;应分层填筑;每一水平层均应采用同类填料..⑵填石路基..填石路基是指用不易风化的开山石料填筑的路堤..⑶砌石路基..砌石路基是指用不易风化的开山石料外砌、内填而成的路堤..砌石路基应每隔15~20m设伸缩缝一道..当基础地质条件变化时;应分段砌筑;并设沉降缝..⑷护肩路基..坚硬岩石地段陡山坡上的半填半挖路基;当填方不大;但边坡伸出较远不易修筑时;可修筑护肩..护肩高度一般不超过2m..⑸护脚路基..当山坡上的填方路基有沿斜坡下滑的倾向;或为加固;收回填方坡脚时;可采用护脚路基;其高度不宜超过5m..2.挖方路基..⑴土质挖方路基..⑵石质挖方路基..3.半填半挖路基..在地面自然横坡度陡于1:5的斜坡上修筑路堤时;路堤基底应挖台阶;台阶宽度不得小于1m;高速、一级公路台阶宽度一般为2m..三、路面㈠路面结构组成..一般由面层、基层、垫层组成..1.面层是直接承受行车荷载作用、大气降水和温度变化影响的路面结构层次..应具有足够的结构强度、良好的温度稳定性;耐磨、抗滑、平整和不透水..沥青路面面层可由一层或数层组成;表面层应根据使用要求设置抗滑耐磨、密实稳定的沥青层;中间层、下面层应根据公路等级、沥青层厚度、气候条件等选择适当的沥青结构层..2.基层设置在面层之下;并与面层一起将车轮荷载的反复作用传递到底基层、垫层、土基等起主要承重作用的层次..基层材料必须具有足够的强度、水稳性、扩散荷载的性能..在沥青路面基层下铺筑的次要承重层称为底基层..基层、底基层视公路等级或交通量的需要可设置一层或两层..当基层、底基层较厚需分两层施工时;可分别称为上基层、下基层;或上底基层、下底基层..3.垫层..路基土质较差、水温状况不好时;宜在基层或底基层之下设置垫层;起排水、隔水、防冻、防污或扩散荷载应力等作用..面层、基层和垫层是路面结构的基本层次..为了保证车轮荷载的向下扩散和传递;较下一层应比其上一层的每边宽出0.25m..㈡坡度与路面排水路拱指路面的横向断面具有一定坡度的拱起形状;其作用是利于排水..路拱的基本形式有抛物线、屋顶线、折线或直线..为便于机械施工;一般采用直线形..高速公路、一级公路的路面排水;一般由路肩排水与中央分隔带排水组成;二级及二级以下公路的路面排水;一般由路拱坡度、路肩横坡和边沟排水组成..㈢路面的等级与分类1.路面等级;按面层材料的组成、结构强度、路面所能承担的交通任务和使用的品质划分为高级路面、次高级路面、中级路面和低级路面等四个等级..2.路面类型⑴路面基层的类型..按照现行规范;基层包括底基层可分为无机结合料稳定类和粒料类..无机结合料稳定类有:水泥稳定土、石灰稳定土、石灰工业废渣稳定土及综合稳定土;粒料类分级配型和嵌锁型;前者有级配碎石砾石;后者有填隙碎石等..1水泥稳定土基层..在粉碎的或原来扩散的土中;掺入足量的水泥和水;经拌和得到的混合料在压实养生后;当其抗压强度符合规定要求时;称为水泥稳定土..可适用于各种交通类别的基层和底基层;但水泥土不应用作高级沥青路面的基层;只能作底基层..在高速公路和一级公路的水泥混凝土面板下;水泥土也不应用作基层..2石灰稳定土基层..在粉碎或原来松散的土中掺入足量的石灰和水;经拌和、压实及养生得到混合料;当其抗压强度符合规定要求时;称为石灰稳定土..适用于各级公路路面的底基层;可作二级和二级以下的公路的基层;但不应用作高级路面的基层..3石灰工业废渣稳定土基层..一定数量的石灰和粉煤灰或石灰和煤渣与其他集料相配合;加入适量的水;经拌和、压实及养生后得到的混合料;当其抗压强度符合规定的要求时;称为石灰工业废渣稳定土;简称石灰工业废渣..适用于各级公路的基层与底基层;但其中的二灰土不应用作高级沥青路面及高速公路和一级公路上水泥混凝土路面的基层..4级配碎砾石基层..由各种大小不同粒径碎砾石组成的混合料;当其颗粒组成符合技术规范的密实级配的要求时;称其为级配碎砾石..级配碎石可用于各级公路的基层和底基层;也可用作较薄沥青面层与半刚性基层之间的中间层..级配砾石可用于二级及以下公路的基层及各级公路的底基层..5填隙碎石基层..用单一尺寸的粗碎石做主骨料;形成嵌锁作用;用石屑填满碎石间的空隙;增加密实度和稳定性;这种结构称为填隙碎石..可用于各级公路的底基层和二级以下公路的基层..⑵路面面层类型..根据路面的力学特性;分为沥青、水泥混凝土和其他路面..1沥青路面..是指在柔性、半刚性基层上;铺筑一定厚度的沥青混合料面层的路面..沥青面层分为沥青混合料、乳化沥青碎石、沥青贯入式、沥青表面处治..沥青混合料可分为沥青混凝土混合料和沥青碎石混合料..热拌热铺沥青混合料路面是指沥青与矿料在热态下拌和、热态下铺筑施工成型的沥青路面..热拌热铺沥青混合料适用于各种等级公路的沥青面层..高速公路、一级公路沥青面层均应采用沥青混凝土混合料铺筑;沥青碎石混合料仅适用于过渡层及整平层..其他等级公路的沥青面层的上面层;宜采用沥青混凝土混合料铺筑..当沥青碎石混合料采用乳化沥青作结合料时;即为乳化沥青碎石混合料..适用于三级及三级以下公路的沥青面层、二级公路的罩面层施工以及各级公路沥青路面的联结层或整平层..乳化沥青碎石混合料路面的沥青面层宜采用双层式..沥青贯入式路面是在初步压实的碎石或轧制砾石上;分层浇洒沥青、撒布嵌缝料;经压实而成的路面结构;厚度通常为4~8cm;沥青贯入式路面适用于二级及二级以下公路;也可作为沥青混凝土路面的联结层..沥青表面处治是用沥青和集料按层铺法或拌和方法裹覆矿料;铺筑成厚度一般不大于3cm的一种薄层路面面层..适用于三级及三级以下公路、城市道路支路、县镇道路、各级公路施工便道以及在旧沥青面层上加铺罩面层或磨耗层..2水泥混凝土路面..以水泥混凝土面板和基垫层组成的路面;亦称刚性路面..3其他类型路面..主要是指在柔性基层上用有一定塑性的细粒土稳定各种集料的中低级路面..路面还可以按其面层材料分类;如水泥混凝土路面、黑色路面指沥青与粒料构成的各种路面、砂石路面、稳定土与工业废渣路面以及新材料路面..这种分类用于路面施工和养护工作以及定额管理等方面..四、道路主要公用设施㈠停车场..宜设在其主要服务对象的同侧..停车场的出入口;有条件时应分开设置;单向出入;出入口宽通常不得小于7.0m..尽可能避免出场车辆左转弯..为了保证车辆不发生自重分力引起滑溜;停放场的最大纵坡与通道平行方向为1%;与通道垂直方向为3%..出入通道的最大纵坡为7%;一般以小于等于2%为宜..停放场及通道的最小纵坡以满足雨雪水及时排除及施工可能高程误差水平为原则;一般取0.4%~0.5%..㈡公共交通站点..城市公共交通站点分为终点站、枢纽站和中间停靠站..㈢道路照明1.照明标准..通常用水平照度和不均匀度来表示..2.道路照明灯具..了解即可㈣人行天桥和人行地道修建人行立交桥是人车分离、保护过街行人和车流畅通的最安全措施..在下列情况下;可考虑修建人行地道:①重要建筑物及风景区附近;修人行天桥会破坏风景或城市美观;②横跨的行人特别多的站前道路等;③修建人行地道比修人行天桥在工程费用和施工方法上有利;④有障碍物影响;修建人行天桥需显着提高桥下净空时..总之;要充分考虑设置地点的交通、道路状况及费用等..㈤道路交通管理设施道路交通管理设施通常包括交通标志、标线和交通信号灯等;广义概念还包括护栏、统一交通规则的其他显示设施..1.交通标志..分为主标志和辅助标志两大类..主标志按其功能可分为警告、禁令、批示及指路标志等四种..辅助标志系附设在主标志下面;对主标志起补充说明的标志;它不得单独使用..2.交通标线..主要是路面标线;还有少数立面标记..3.交通信号灯㈥道路绿化..分公路绿化和城市道路绿化..按其目的、内容和任务不同;又分为:营造行道树、营造防护林带、营造绿化防护工程、营造风景林..。
道路分类分级及组成课件
常用公路工程标准、规范
➢ 公路技术标准 ➢ 公路自然区划标准 ➢ 公路路线设计规范 ➢ 公路路基设计规范 ➢ 公路水泥混凝土路面设计规范 ➢ 公路沥青路面设计规范 ➢ 公路排水设计规范
2023/11/12
15
五、城市道路的分类
➢ 根据现行建设部《城市道路设计规范》,城市道
路根据其在城市道路系统中的地位和功能等主要 分为四个等级:
5 .专用公路 例如厂矿、林区、油田的专用道路 等。
2023/11/12
6
我国公路网的分级表
2023/11/12
7
三、公路的技术分级
➢ 根据现行交通部实施的《公路工程技术标准
》,公路主要分为以下几个等级:
❖高速公路 ❖一级公路 ❖二级公路 ❖三级公路 ❖四级公路
2023/11/12
8
1、高速公路
2023/10/5
2
二、道路的分类
按照公路在路网中的地位和作用分:
➢国家干线公路 ➢省干线公路 ➢县公路 ➢乡公路 ➢专用道路
2023/10/5
3
1、国家干线公路
➢ 国家公路网中,具有全国性政治、经济、国防意 义的国家干线公路,简称国道。
主要分为三类:
➢ 首都放射线 编号以1开头,12条,如国道104
▪ 国家交通部门颁布的法定技术标准,是公路线 形和构造物的设计、施工在技术性能、几何尺 寸、结构组成方面的具体规定和要求。
▪ 主要技术指标包括:计算行车速度、车道数、 行车道宽度、路基宽度、极限最小半径、停车 视距、最大纵坡、车辆荷载
2023/11/12
13
高速公路的技术标准
2023/11/12
14
17
2、主干道
