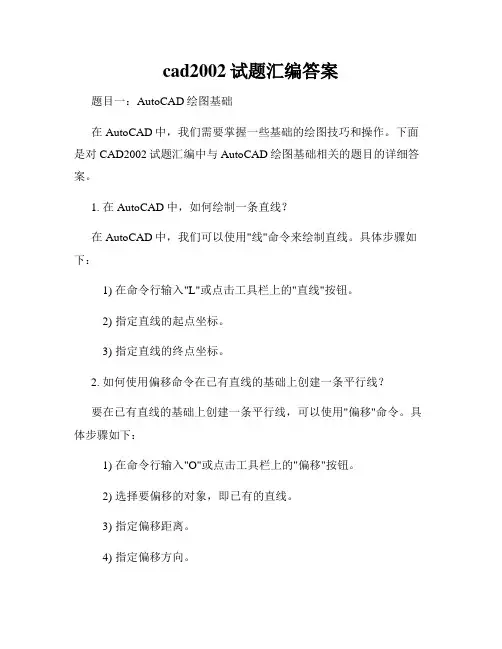

cad2002试题汇编答案题目一：AutoCAD绘图基础在AutoCAD中，我们需要掌握一些基础的绘图技巧和操作。
下面是对CAD2002试题汇编中与AutoCAD绘图基础相关的题目的详细答案。
1. 在AutoCAD中，如何绘制一条直线？在AutoCAD中，我们可以使用"线"命令来绘制直线。
具体步骤如下：1) 在命令行输入"L"或点击工具栏上的"直线"按钮。
2) 指定直线的起点坐标。
3) 指定直线的终点坐标。
2. 如何使用偏移命令在已有直线的基础上创建一条平行线？要在已有直线的基础上创建一条平行线，可以使用"偏移"命令。
具体步骤如下：1) 在命令行输入"O"或点击工具栏上的"偏移"按钮。
2) 选择要偏移的对象，即已有的直线。
3) 指定偏移距离。
4) 指定偏移方向。
3. 如何绘制一个矩形？在AutoCAD中，我们可以使用"矩形"命令来绘制一个矩形。
具体步骤如下：1) 在命令行输入"REC"或点击工具栏上的"矩形"按钮。
2) 指定矩形的一个角点坐标。
3) 指定矩形的另一个角点坐标。
4. 如何绘制一个圆？在AutoCAD中，我们可以使用"圆"命令来绘制一个圆。
具体步骤如下：1) 在命令行输入"C"或点击工具栏上的"圆"按钮。
2) 指定圆的圆心坐标。
3) 指定圆的半径长度。
5. 如何绘制一个椭圆？在AutoCAD中，我们可以使用"ELLIPSE"命令来绘制一个椭圆。
具体步骤如下：1) 在命令行输入"ELLIPSE"或点击工具栏上的"椭圆"按钮。
2) 指定椭圆的中心点坐标。
3) 指定椭圆的长轴和短轴长度。
6. 如何在AutoCAD中进行图形缩放？在AutoCAD中，可以使用"缩放"命令对图形进行缩放。

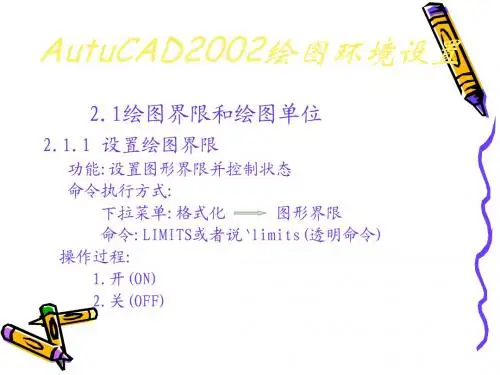

AutuCAD2002绘图环境设置
AutuCAD2002绘图环境设置
2.6 绘图实例
2.6.1 绘制平面图
AutuCAD2002绘图环境设置
2.6.2 分析 2.6.3 所用命令介绍 1.画圆命令 功能:按指定的参数绘制圆。 执行命令方式： 下拉菜单绘图 圆 选项。 工具栏：绘图 命令：CIRCLE 操作过程：
“圆”子菜单中各
AutuCAD2002绘图环境设置
执行画圆命令，系统提示： 指定圆的圆心或[三点（3P）/两点（2P）/相切、 相切、半径（T）] 当直接键入一个点的坐标后，系统继续提示： 指定圆的半径或 [直径（D）]：若键入直径即可。 [ ] 其它各项含义如下： （1）三点（3P）：通过圆周上的三个点来 绘制圆。 （2）两点（2P）：通过确定直径的两个端 点绘制圆。 （3）相切、相切、半径（T）。通过两条 切线和半径绘制圆。
AutuCAD2002绘图环境设置
2.2 设置绘图环境
2.2.1草图设置
功能:设置捕捉和栅格、极轴追踪、对象追踪和对象捕 捉的方式。 命令执行方式： 下拉菜单：工具 草图设置。 命令：DESTTINGS 2.2.2栅格捕捉和栅格显示 1.”启用捕捉”复选框 2.”捕捉”选项组 3.”启用栅格”复选框 4.”栅格”选项组 5.”捕捉类型和样式”选项组 6.”极轴间距”项
AutuCAD2002绘图环境设置
2.4 设置图层
2.4.1 图层特性管理器 功能:管理图层及图层特性 执行命令方式: 下拉菜单:格式 图层 工具栏: 对象特性 命令:LAYER 或 DDLMODES 操作过程演示:
AutoCAD 2002 完全使用手册(DOC) ch24_ok
工具栏："Standard（标准）"→
菜单：【Tools（工具）】→【Autodesk Point A】
系统自动调用Web浏览器连接到Point A，结果如图24-5所示。
图24.5 在AutoCAD中调用网络浏览器连接Point A
24.4 小 结
本章主要介绍了AutoCAD Today窗口网络功能。
�
图24-3 "editcadmgr.htm"文件
单击"Today（今日）"对话框中"Bulletin Board（公告牌）"部分的按钮，则弹出新窗口并显示"editcadmgr.htm"文件，如图24-3所示。
用户可在窗口中的"Enter Path to the Local Server（输入本地服务器路径）"编辑框中重新指定计算机服务器的地址，即公告信息的来源。这个信息来源可以是本地计算机系统的文件，也可以是Web站点地址。用户也可以单击按钮来查找服务器，并可随时单击按钮将指定的信息显示在公告栏中。
24.1 AutoCAD 2002 Today简介
当用户启动AutoCAD 2002系统时，AutoCAD 2002 Today对话框也自动打开（如图24-1所示）。
AUTOCAD 2002教程
数据的输入方法
1. 键盘输入法
1)
绝对坐标 格式:X,Y 格式:X,Y 相对坐标 格式:@X,Y 格式:@X,Y 极坐标 格式:@距离< 格式:@距离<角度
2)
3)
2. 鼠标输入法
2008-11-21 8
图形绘制命令
1. LINE(直线)命令 LINE(直线) LINE命令键盘输入时可缩略为" LINE命令键盘输入时可缩略为"L". 其格式是: Command: line From point:10,20 point:10,20 To point:5,1 point:5,1 To point:u point:u To point:@5,-1 point:@5, :@5,To point:@10<30 point:@10<30 To point:c point:c
2008-11-21
11
3. ARC(圆弧)命令 ARC(圆弧) ARC命令键盘输入时可缩略为" ARC命令键盘输入时可缩略为"A".
其命令格式如下: Command: arc Center/<Start point>: ARC命令提供了以下绘制圆弧的方法: ARC命令提供了以下绘制圆弧的方法: 3 Points (三点) Start,Center,End (起点,圆心,终点) Start,Center,Angle (起点,圆心,角度) Start,Center,Length (起点,圆心,弦长) Start,End,Angle (起点,终点,角度) Start,End,Radius (起点,终点,半径) Start,End,Direction (起点,终点,方向)
CAD 2002 设置技巧
CAD 2002 设置技巧1. 如何图形文件中某一图层另存为一个文件？答：关闭不需要的图层，回到绘图区，将余下的图形采用制块的方法将其存入一个指定文件。
2. 怎样将CAD文件转换成其它格式的文件（比如JPG）？答："文件"/"输出"，保存为图元文件或其它格式，再用ACDSee打开后可转换成多种的图形文件。
3. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了。
4. 如何关闭"今日窗口"答：键入命令endtoday5. 如何使角度值设置时正值时为顺时针旋转？答：在"格式"菜单"单位"中将"顺时针"前面的方框打上√就可以了。
6. 能否在CAD中插入JPG格式的图片？怎么操作？答：可以插入。
"插入"----"光栅图象"，就可以选择JPG图象了。
除此以外，还支持BMP、RLC、TIFF、T GA等常用格式。
7. 在AUTOCAD中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS \TEMP下有没有，改为.DWG8. 为什么我在画圆时，出来的圆不光滑？就算我用了"视图"-----"重生成"也没有用？答：你可以到"工具"----"选?quot;----"显示"中改一下"圆弧和圆的平滑度"。
默认值是100。
9. 如何修复损坏的图形答：如果AutoCAD 根据图形的标题信息判定正在打开的图形已被损坏，则OPEN 命令将自动修复它。
CAD2002命令
CAD2002命令新建长途光缆GllyPwNitmd(输入比例)画图CtglCAD快捷键超级总汇CAD快捷键AutoCAD 2000快捷命令的使用 AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。
AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。
采用键盘输入命令时由于有些常用命令较长，如BHATCH(填充)、EXPLODE(分解)，在输入时击键次数多，影响了绘图速度。
虽然AutoCAD 提供了完善的菜单和工具栏两种输入方法，但是要提高绘图速度，只有掌握Auto CAD提供的快捷的命令输入方法。
一、概述：所谓的快捷命令，是AutoCAD为了提高绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去记忆众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿。
所有定义的快捷命令都保存在AutoCAD安装目录下SUPPORT 子目录中的ACAD.PGP文件中，我们可以通过修改该文件的内容来定义自己常用的快捷命令。
当我们每次新建或打开一个AutoCAD绘图文件时，CAD本身会自动搜索到安装目录下的SUPPORT路径，找到并读入ACAD.PGP文件。
当AutoCAD正在运行的时候，我们可以通过命令行的方式，用ACAD.PGP文件里定义的快捷命令来完成一个操作，比如我们要画一条直线，只需要在命令行里输入字母“L”即可。
二、快捷命令的命名规律1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。
在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。
第1章 AutoCAD 2002 操作基础
第1章AutoCAD 2002 操作基础1.1 AutoCAD 2002新功能简介●关联标注●新文字特性●CAD标准●块属性管理工具●图层转换工具●XML设计●DWF文件格式●增加了AutoCAD 2002 Today窗口●增加了Object Enablers工具●网上发布1.2安装AutoCAD 2002的系统要求一、硬件环境运行 AutoCAD 2002 中文版所需的硬件环境：●Pentium 133 或更高主频的处理器（或兼容处理器）●最低配置64 MB 内存●最低配置 800 x 600 VGA 显示器，建议1024 x 768 VGA 显示器●Windows 视频显示驱动程序●大容量硬盘，至少400 MB 可用空间●定点设备（鼠标或带有 Wintab 驱动程序的数字化仪）●光驱●打印机或绘图仪●调制解调器（用于连接到 Internet，非必需）●声卡，用于学习多媒体教程●TCP/IP 或 IPX 支持（仅在多用户或浮动许可证配置时需要）二、软件环境●Windows 95、Windows 98、Windows XP或 Windows NT 4.0 中文版操作系统1.3安装AutoCAD 200的步骤一、安装 AutoCAD 2002前的准备工作启动中文版 Windows 95、Windows 98 或 Windows NT 4.0。
如果 Windows 已经运行，则关闭所有打开的应用程序。
重要信息：在安装 AutoCAD 2002 中文版前，请先关闭所有防病毒软件。
注意：AutoCAD 2002 中文版必须在中文操作系统上安装和运行。
二、安装AutoCAD 2002 中文版的步骤1. 将安装光盘插入光驱。
如果正在运行 Windows NT 4.0、Windows 95 或 Windows 98，插入光盘后将自动运行Autorun程序开始安装过程。
（在插入光盘时按住 SHIFT 键可以禁止运行Autorun。
第2章 AutoCAD 2002基础知识
第二章 AutoCAD 2002基础知识2.1 AutoCAD概述2.1.1 AutoCAD概述CAD（Computer Aided Design）的含义是指计算机辅助设计，是计算机技术的一个重要的应用领域。
AutoCAD则是美国Autodesk企业开发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具，用户可以使用它来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图形。
AutoCAD是目前世界上应用最广的CAD软件，市场占有率位居世界第一。
AutoCAD 软件具有如下特点：(1) 具有完善的图形绘制功能。
(2) 具有强大的图形编辑功能。
(3) 可以采用多种方式进行二次开发或用户定制。
(4) 可以进行多种图形格式的转换，具有较强的数据交换能力。
(5) 支持多种硬件设备。
(6) 支持多种操作平台。
(7) 具有通用性、易用性，适用于各类用户。
此外，从AutoCAD 2000开始，该系统又增添了许多强大的功能，如AutoCAD设计中心（ADC）、多文档设计环境（MDE）、Internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能，从而使AutoCAD系统更加完善。
虽然AutoCAD本身的功能集已经足以协助用户完成各种设计工作，但用户还可以通过Autodesk以及数千家软件开发商开发的五千多种应用软件把AutoCAD改造成为满足各专业领域的专用设计工具。
这些领域中包括建筑、机械、测绘、电子以及航空航天等。
2.1.2 AutoCAD的发展历程Autodesk企业成立于1982年1月，在近二十年的发展历程中，该企业不断丰富和完善AutoCAD系统，并连续推出各个新版本（详见表1-1），使AutoCAD由一个功能非常有限的绘图软件发展到了现在功能强大、性能稳定、市场占有率位居世界第一的CAD系统，在城市规划、建筑、测绘、机械、电子、造船、汽车等许多行业得到了广泛的应用。
AutoCAD2002讲义
命令行 视图—显示—文本窗口 F2—显示文本窗口 状态栏 显示光标点所在位置坐标值及辅助工具
多段线—Polyline /ＰL 多段线 Ｐ A：圆弧 A：角度 CE：圆心 D：方向 H：半宽，最终以宽度值显示，不以 半宽值显示 W：宽度（起点、端点宽度） L：直线（将圆弧转换成直线） S：第二点，弧经过的点 R：半经
正多边形—Polyon / POL 正多边形 边数：至少3条，最多为1024条 中心点 内接于圆（I）或外切于圆（C） 圆半径 矩形—Rectang / REC 矩形 C：倒直角 F：圆角 W：宽度 E：标高 T：厚度 注：标高与厚度只有在三维下才可看到效果。
比例缩放—Scale / SC 比例缩放 基点、比例因子 拉伸—Stretch 拉伸 拉伸的对象为交叉窗口或交叉多边形 拉长—Lengthen / LEN 拉长 DE：增量 P：百分数 T：全部 DY：动态 注：DE或T：A—针对圆弧的长度 修剪—Trim / TR 修剪 修剪相交，有交叉的图形；当修剪多线时， 先将多线分解。
偏移—Offset / O 偏移 设置偏移的距离 注：偏移的对象只能是一个整体，不能是 线段所构成的。 陈列—Array / AR 陈列 环型阵列： 环型阵列：中心点、方法（3种）、选择对 象。 矩型阵列： 矩型阵列：行、列数；行、列偏移； 阵列 角度 移动—Move / M 移动 基点、目标点 旋转—Rotate / RO 旋转 旋点 提高绘图的速度 修改方便 节省存储空间 加入属性信息
AutoCAD2002简明教程
AUTOCAD2002简单操作手册作为一位预算工程师，如果我学会CAD，画图将再也不求人。
当然，我们在工程行业也必须要会用CAD。
学会7个命令,成为三维算量高手!一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。
框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。
1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条或在命令行中输入L，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL ，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad 的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
AutoCAD2002命令集
AutoCAD 2002基础知识 基础知识
新建图形文件 打开已有图形文 件 保存文件 输出文件 设备图幅尺寸 NEW OPEN SAVE/SAVE AS/QSAVE或SAVETIME EXPORT LIMITS
默认功能键
F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 打开“帮助” 文本窗口和图形窗口切换 打开/关闭对象捕捉 数字化仪状态切换 轴测绘图方式切换 打开/关闭坐标显示状态 打开/关闭网点显示状态 打开/关闭正交状态 打开/关闭网点捕捉状态 打开/关闭自动跟踪状态 打开/关闭对象捕捉跟踪状态
布尔运算
实体合并 实体求差 实体求交 实体相交 三维实体的面、 线、体编辑 UNION（UNI） SUBTRACT（SU） INTERSECT（IN） INTERFERE（INF） SOLIDEDIT
二维图形转换为三维图形
设置形体的表面 高度与拉伸厚度 修改实体属性 ELEV CHANGE/CHPROP（CH）
编辑三维图形
三维实体的编辑
对齐形体 剖切实体 三维旋转 三维镜像 三维阵列 倒圆角 倒斜角 ALIGN（AL） SLICE（SL） ROTATE3D MIRROR3D 3DARRAY（3A） FILLET（F） CHAMFER（CHA）
标准功能键
Ctrl+C Ctrl+X Ctrl+V Ctrl+Z Ctrl+S Ctrl+P Ctrl+N 复制到剪帖板 剪切到剪贴板 剪贴板粘贴至屏幕 连续撤消 保存文件 打印输出 新建文件
AutoCAD 2002命令集 命令集
Ctrl+Y Ctrl+O 使用对象捕捉方 法 命令的透明执行 光标捕捉 显示栅格 正交绘图模式 重新执行刚被取消的操作 打开文件 Ctrl+鼠标右键或Shift＋鼠标右键 ’ZOOM SNAP（SN）/Ctrl＋B/F9 GRID/Ctrl＋GΒιβλιοθήκη F7 ORTHO/Ctrl＋G/F8
AutoCAD2002试题汇编中级考证做题方法精解
全国计算机信息高新技术考试计算机辅助设计（AutoCAD平台）AutoCAD 2002绘图员级评分细则第一单元文件操作8分第二单元简单绘图10分第三单元图形属性8分第四单元图形编辑12分第六单元尺寸标注12分第七单元三维绘图20分第八单元综合绘图20分1——10考题11——20考题第一单元文件操作本单元知识及操作要领：1、运行AUTO CAD软件，就是双击AUTO CAD图标，进入AUTO CAD平面绘图界面。
此时，AUTO CAD将新文件取名为“Drawing.dwg”。
其中，“Drawing”是“文件名”，“.dwg”是“文件类型后缀”。
本单元1-15题要求将文件存储为“样板文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWT）——（文件保存路径）——（文件名）本单元16-20题要求将文件存储为“绘图文件”，其操作顺序为：[文件]——[另存为]——（文件类型.DWG）——（文件保存路径）——（文件名）2、设置图形范围，其操作顺序为：[格式]——[图形界限]——（范围的左下角绝对坐标）——（范围的右上角绝对坐标）3、其它设置：“图层”、“颜色”、“线型”、“线宽”——通过“图层”设置“网格（即栅格）间距”、“网格（即栅格）捕捉间距”——通过“栅格”对话框设置。
长度、角度单位及精度等——通过[格式]——[单位]设置文字等——通过[格式]——[文字样式]设置多线——通过[格式]——[多线样式]设置对象捕捉、正交方式等通过相应的开关设置。
第一单元文件操作题目精解1.1、做题分析：１：格式－图形界限（０，０）-（１２０，９０）。
２：图层中改０层颜色解法：新建…→图形样板…（acadiso.dwt）→打开→格式→图形界限→左下角：（0，0）→（120×90）右上角：（120，90）→全屏→图层→设0层颜色为红色→另存为…（KSCAD1-1.DWT）。
1.2、做题分析：１：格式－图形界限（０，０）-（１２０0，９０0）。
AutoCAD 2002教程
第一章AutoCAD 2002 入门本章重点:●认识AutoCAD 2002 的界面●AutoCAD 2002 界面定制●AutoCAD 2002 中的文件操作AutoCAD 2002 的新增功能1.1启动AutoCAD 2002Ⅰ,由开始菜单——程序——AutoCAD 20022,在资源管理器中双击AutoCAD 2002 的文档文件。
3,双击桌面上AutoCAD 2002 的快捷图标。
1.2 AutoCAD 2002 的界面1.2.1标题栏1.2.2菜单栏它提供了AutoCAD 2002 的所有菜单文件,用户只要单击任一主菜单,便可以得到它的一系列的子菜单. AutoCAD 2002 提供的上下文跟踪菜单即右键菜单, 提高工作效率.1.2.3工具栏它是AutoCAD 2002 的重要操作按钮,它包括了AutoCAD 2002 中所有的命令。
它的初始界面上的四条工具栏. “常用”“实体属性”“绘图”“修改”1.2.4 绘图区(视图窗口)有:十字光标;用户坐标系图标。
两个滚动条，可用于观察图纸的任意部位。
绘图区左下角是图纸空间与模型空间的切换按钮.1.2.5 命令窗口它由命令行和命令历史窗口共同组成。
命令行显示的是用户从键盘输入的命令信息，而命令历史窗口中含有AutoCAD 启动后的所有信息中的最新信息。
二者可通过F2 功能键进行切换.1.2.6 状态栏AutoCAD 2002 界面的底部是状态栏。
它显示当前十字光标的三维坐标和AutoCAD 2002 绘图辅助工具的切换按钮。
单击切换按钮,在和上的可在这些系统设置的离开状态之间切换.1.3 界面定制1.3.1 定制快捷键步骤:I. 单击工具菜单中的"自定义" 菜单项中的键盘项,则AutoCAD 2002 会弹出对话框.2.在“分类”或“命令”列表框中选出要设置快捷键的命令或项目,然后在“按新快捷键”文本框中输入快捷键.3.单击“指定”按钮,这时设置的快捷键会在“当前快捷键”文本框中显示.4.单击“关闭”按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四单元图形编辑(仅作为参考)4.1 第1题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-1.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“对象| 多段线”按钮，在命令行中输入“M”，回车确定。
选择“选择多条线”命令，单击框选全部线形，右键确定选择，在命令行中输入“Y”，回车确定。
选择“将直线转换为多义线”命令，在命令行中输入“W”，回车确定。
选择“宽度”命令，在命令行中输入宽度为“10”，回车确定。
第3步：单击“修改”工具栏中“对象| 多段线”按钮，选择全部线形，在命令行中输入“J”，回车确定。
选择“合并”命令，在命令行中输入模糊距离为“0”，回车确定，再在命令行中输入“S”，回车确定。
选择“样条曲线”命令，回车确定，如图4.1-a所示。
图4.1-a第4步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.2 第2题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-2.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“缩放”按钮，在绘图区选择圆形，右键确定选择，在任意点单击设为基点，在命令行中输入数字“1.2”，回车确定。
56 第四单元图形编辑第3步：单击“修改”工具栏中“复制”按钮，在绘图区选择圆形，右键确定选择，命令行输入“M”，回车确定，单击设置圆心点为基点，鼠标分别移动至矩形的4个端点，单击鼠标按钮进行复制，右键确定，如图4.2-a所示。
图4.2-a第4步：单击“修改”工具栏中“修剪”按钮，选择矩形和端点的圆形，右键确定选择，在绘图区单击要修剪的线段，右键确定修剪。
第5步：单击“修改”工具栏中“删除”按钮，选择中间的圆形，右键确定删除，如图4.2-b所示。
图4.2-b第6步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-2.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.3 第3题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-3.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“镜象”按钮，选择所有线形，右键确定选择，设置“镜像第一点”为图形右上侧端点，单击鼠标左键，设置“镜像第二点”为第一点垂直线上的任意点单击，按回车键确定镜像。
第3步：执行“修改”|“对象”|“多段线”命令，在命令中输入“M”，回车确定，选择全部线形右键确定，在命令行中输入“J”，回车确定，设置模糊距离为“0”，回车确定。
第4步：单击“修改”工具栏中“偏移”按钮，在命令行中输入“15”，回车确定偏移距离，单击选择图形，鼠标移动至图形中间，单击鼠标左键，右键确定，如图4.3-a所示。
图4.3-a第5步：执行“修改”|“对象”|“多段线”按钮，选择全部线形，在命令行中输入“W”，回车确定“宽度”命令，输入宽度为“5”，回车确定，如图4.3-b所示。
图4.3-b第6步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-3.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.4 第4题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-4.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“缩放”按钮，在绘图区选择矩形，右键确定选择，在任意点单击设为基点，在命令行中输入数字“0.6”，回车确定。
第3步：单击“修改”工具栏中“阵列”按钮，单击“选择对象”，在绘图区选择矩形，右键确定，设置“矩形阵列”为“默认”，设置“行”为“4”，设置“列”为“4”，在“偏移距离和角度”命令框中，设置“行偏移”为“25”，设置“列偏移”为“30”，设置“阵列角度”为“45”，单击“确定”按钮，如图4.4-a所示。
58 第四单元图形编辑图4.4-a第4步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-4.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.5 第5题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-5.DWG，单击“打开”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，绘制矩形的对角线，如图4.5-a所示，在命令行中输入“rotate”，回车确定“旋转”命令，选择矩形，右键确定，指定矩形对角线的中点为基点，在命令行中“旋转数值”输入“90”，回车确定，在命令行中输入“erase”，回车确定，删除对角线。
图4.5-a第3步：单击“修改”工具栏中“阵列”按钮，打开“阵列”对话框，单击“选择对象”按钮，在制图区选择矩形，右键确定，设置为“环型阵列”，单击“拾取中心点”，在制图区捕捉圆心点，单击确定，设置“项目总数”为“8”，设置“填充角度”为“270”，单击“确定”按钮，如图4.5-b所示。
图4.5-b第4步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-5.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.6 第6题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-6.DWG，单击“打开”按钮。
第2步：单击“绘图”工具栏中“直线”按钮，捕捉图形上边DC 的中点，绘制向上80的直线，设置上边端点为“E”点，如图4.1-a所示，重复执行“直线”命令，分别连接DE和EC。
图4.6-a第3步：单击“修改”工具栏中“复制”按钮，选择小圆，在命令行中输入“M”，设置为“重复复制”，将圆心点设为基点，分别复制到图形的5个端点。
第4步：单击“修改”工具栏中“移动”按钮，将字母移动至相应的各个圆形中间。
第5步：单击“修改”工具栏中“删除”按钮，对照题目图4-6，删除没有的图形。
第6步：单击“修改”工具栏中“复制”按钮，复制一个字母到上边的圆形中。
双击复制的字母，打开“编辑文字”对话框，如图4.6-b所示，输入文字为“E”，单击“确定”按钮，结果如图4.6-c所示。
第7步：单击“修改”工具栏中“偏移”按钮，选择圆形向外偏移，输入“6”，右键确定。
第8步：单击“修改”工具栏中“修剪”按钮，修剪掉多边形与大圆相交的线段如图4.6-d所示。
第9步：单击“”工具栏中“对象| 多段线”按钮，将“轮廓线”转换为“多段线”，60 第四单元图形编辑设置线宽为“3”，回车确定，如图4.6-d所示。
图4.6-b图4.6-c 图4.6-d第10步：单击“绘图”工具栏中“直线”按钮，捕捉图形下边AB的中点为第一点，捕捉图形上边大圆的象限点为第二点，右键确定绘制直线。
第11步：单击“绘图”工具栏中“图案填充”按钮，打开“边界图案填充”对话框，单击“拾取点”按钮，在绘图区右侧单击，右键确定，设置“图案”为“ANSI31”，设置“比例”为0.5，单击“确定”按钮，完成填充。
第12步：单击“修改”工具栏中“删除”按钮，删除所有新创建的直线，如图4.6-e 所示。
图4.6-e第14步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-6.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.7 第7题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-7.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“镜象”按钮，选择三角形，右键确定选择，设置图形三角形上边端点为镜像第一点，单击，设置第一点水平线上的任意点为镜像第二点，单击，右键确定，完成镜像。
第3步：单击“修改”工具栏中“阵列”按钮，打开“阵列”对话框，单击“选择对象”按钮，在绘图区选择新建三角形，右键确定，设置为“环型阵列”，单击“拾取中心点”按钮，在绘图区捕捉圆心点，单击确定，设置“项目总数”为“3”，设置“填充角度”为“360”，单击“确定”按钮，如图4.7-a所示。
第4步：单击“修改”工具栏中“偏移”按钮，选择圆形向内，设置偏移距离为“65”，回车确定，完成偏移命令。
第5步：单击“修改”工具栏中“删除”按钮，选择中间的三角形，右键确定删除，如图4.7-b所示。
图4.7-a 图4.7-b第6步：单击“修改”工具栏中“图案填充”按钮，打开“边界图案填充”对话框，单击“拾取点”按钮，在绘图区单击小圆与大圆中间位置，右键确定，设置“图案”为“SOLID”，单击“确定”按钮，完成填充命令。
第7步：单击“修改”工具栏中“删除”按钮，删除新填充以外的所有图形，如图4.7-c 所示。
图4.7-c第8步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件62 第四单元图形编辑名为“KSCAD4-7.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.8 第8题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-8.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“移动”按钮，选择右侧圆弧，移动至与另一圆弧中间位置，如图4.8-a所示。
第3步：单击“修改”工具栏中“圆角”按钮，将两圆弧倒圆角，设置圆角半径为“0”，将其编辑为封闭面域，如图4.8-b所示。
图4.8-a 图4.8-b第4步：单击“修改”工具栏中“阵列”按钮，打开“阵列”对话框，“矩形阵列”封闭面域，设置“行阵列”为“5”，设置“列阵列”为“1”，单击“拾取行偏移”按钮，拾取距离，单击“确定”按钮，如图4.8-c所示。
图4.8-c第5步：选择“文件”菜单中“保存”命令，打开“图形另存为”对话框，输入文件名为“KSCAD4-8.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
4.9 第9题解答第1步：选择“文件”菜单中“打开”命令，打开“选择文件”对话框，找到指定文件CADST4-9.DWG，单击“打开”按钮。
第2步：单击“修改”工具栏中“圆角”按钮，在命令行中输入“R”，设定圆角半径为“40”，分别单击倒圆角的2边，完成圆角命令。
第3步：单击“修改”工具栏中“倒角”按钮，在命令行中输入“D”，设置倒直角下边为“40”，回车确定，设置另一边为“30”，回车确定，分别单击倒圆角的2边。
完成倒角命令。
第4步：单击“修改”工具栏中“拉伸”按钮，单击鼠标选中矩形上边的点，右键确定选择，设置向上拉伸距离为“5”，完成拉伸命令，如图4.9-a所示。
图4.9-a第5步：单击“修改”工具栏中“阵列”按钮，打开“阵列”对话框，单击“选择对象”按钮，在制图区选择图形，右键确定，设置为“环型阵列”，单击“拾取中心点”按钮，在制图区捕捉图形右下端点，单击确定，设置“项目总数”为“4”，设置“填充角度”为“360”，单击“确定”按钮，如图4.9-b所示。
