西门子定位器使用二大核心：基础设置 初始化调试步骤!
西门子定位器调整步骤之欧阳术创编
西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。
3看最小点应在5-9之间，不对调定位器的黑色齿轮。
看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。
二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续 15 分钟。
有下列显示时，初始化完成。
在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。
约5 秒后，软键显示将出现。
松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。
Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。
西门子智能定位器调试说明
西门子智能定位器调试说明大家好，今天我要给大家讲解一下如何调试西门子智能定位器。
我们要明确一点，这个定位器可不一般，它可是高科技产品，有了它，我们的工作生活就会变得更加便捷。
那么，让我们一起来看看如何让这个神奇的定位器发挥出它的最大功效吧！1. 准备工作在开始调试之前，我们需要做好一些准备工作。
确保定位器的电源已经接通，并且电压稳定。
我们需要了解定位器的使用说明书，这样才能更好地进行调试。
我们需要一台电脑，因为我们将通过电脑来控制和查看定位器的状态。
2. 连接定位器接下来，我们需要将定位器与电脑进行连接。
用USB线将定位器的USB接口与电脑的USB接口相连。
然后，打开电脑，进入设备管理器，查看是否能够识别到定位器。
如果能够识别到，那么恭喜你，第一步已经成功完成！3. 下载驱动程序为了能够更方便地控制和管理定位器，我们需要下载安装一款名为“西门子定位器助手”的软件。
这款软件可以帮助我们实时查看定位器的位置信息，以及对定位器进行一些基本的操作。
下载并安装好软件之后，我们就可以开始进行调试了。
4. 查看定位器状态现在，我们已经成功地将定位器与电脑连接在一起，并且安装好了相关软件。
接下来，我们需要查看定位器的状态。
在电脑上打开“西门子定位器助手”，选择“连接设备”，然后选择我们刚刚连接好的定位器。
此时，我们就可以看到定位器的实时位置信息了。
如果一切正常，那么恭喜你，第二步也已经成功完成！5. 调试定位器在确认定位器状态正常之后，我们就可以开始对定位器进行一些基本的调试了。
我们可以尝试改变定位器的移动方向，看看是否能够准确地显示出新的位置信息。
我们还可以调整定位器的灵敏度，以便更好地适应不同的环境和场景。
这些调试操作都需要在电脑上进行，非常简单方便。
6. 保存设置在完成所有的调试操作之后，我们需要将这些设置保存下来，以便下次使用时能够直接调用。
在“西门子定位器助手”中，选择“保存设置”，然后按照提示输入相关信息即可。
西门子调试步骤
西门子定位器调试步骤一、试前准备工作1、接气源、接电源，将调电流给到4mA以上。
2、如定位器没有调试过，这时显示屏中应出现P------进入组态，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。
3、到最小点时显示的数值应在5-9之间，如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间（越接近数值5越好）。
最大点数值应不超过9。
注意：如果定位器调试过则要在重新调整前清零。
清零步骤：按住手键使显示屏左下角显示数字状态，点击手键进入50（老版本为55），再按住“+”出现oCAY,再按住手键显示屏出现40000（老版本为C4）。
清洗完毕。
二、初始化的调校步骤（自动调整）1、按住手键显示屏左下角出现数字组态，电击手键出现为直行程，这时按下“+”或“-”出现为角行程。
2、点击手键出现为角行程。
如果需要直行程按“+”或“-”改过来。
3、点击手键出现再按住“+”进入自动调整，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成自动调整。
4、完成自动调整后，点击一下手键显示屏左下角出现数字组态，再按住手键显示屏出现40000（老版本为C4）后抬手看一下显示屏下方是不是自动（AUT）状态，如是手动（MAN）状态就按一下手键变为自动（AUT）状态。
三、初始化的调校步骤（手动调整）1、按住手键显示屏左下角出现数字组态，点击手键出现为直行程，这时按下“+”或“-”出现为角行程。
2、点击手键出现为角行程。
如果需要直行程按“+”或“-”改过来。
3、点击手键出现再按住“+”显示屏出现初始数字后，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。
在阀门最小点上显示数字应为5-9之间，（如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间）。
确认最小点符合以上数值要求后点击一下手键确认此点，显示屏右下方出现然后再通过按“+”“-”键将阀门开到最大点（显示屏数值应在95以下）后，按一下手键进入调整状态，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成调整。
西门子定位器调整步骤
西门子定位器安排步调之阳早格格创做一、调试前准备处事1交汽源，再交电源，将电流给到4mA以上2如定位器不调试过，那时隐现屏中应出现P加进组态，先按“+”再共时按“—”，反之相共，瞅阀门的最大面或者最小面.3瞅最小面应正在5-9之间，分歧过失调定位器的乌色齿轮.瞅最大面应不超出95，调最小面尽管交近5.4用“+”、“—”键将阀门路程调到50%，调试前准备处事完毕.注意：如果定位器调试过必须浑整，浑整步调为：按脚键加进(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按脚键5秒，出现C4抬脚出现P，加进组态后调试步调共以上2、3、4相共.二、初初化的调校步调Ⅰ、真止机构的自动初初化注：自动初初化前一定要精确设定阀门的启闭目标！可则初初化无法举止！1.精确移动真止机构，离启核心位子，启初初初化.曲路程采用：；角路程采用：+”，“—”键切换；2.短按功能键，切换到第二参数：+”，“—”键切换；注：那一参数必须取杠杆比率启闭的设定值相匹配.3．用功能键切换到参数三，隐现如下：如果您期视正在初初化阶段完毕后，估计的所有冲程量用mm 表示，那一步必须树立.为此，您需要正在隐现屏上采用取刻度杆上启动钉设定值相共的值.4．用功能键切换参数四，隐现如下：5．下按“+”键超出 5 秒，初初化启初初初化举止时，“RUN1”至“RUN5”一个交一个出现于隐现屏下止.注：初初化历程依据真止机构，可持绝 15 分钟.有下列隐现时，初初化完毕通过下按功能键超出5 秒，退出组态办法.约5 秒后，硬键隐现将出现.紧启功能键后，拆置将正在Manual 办法，按功能键将办法切换为AUTO，此时不妨近控支配.Ⅱ、真止器脚动初初化利用那一功能，不需硬性启动真止机构到末面位子即可举止初初化.杆的启初战末止位子可脚工设定.初初化剩下的步调（统造参数最好化）如共自动初初化一般自动举止.曲路程真止机构脚动初初化的程序步调.1．对于曲路程真止机构真止初初化.通过脚工启动包管覆盖局部冲程，即隐现电位计设定处于P5.0 战P95.0 的允许范畴中间2．下按功能键 5 秒以上，您将加进组态办法.曲路程采用：；角路程采用：+”，“—”键切换；3．短按功能键，切换到第二参数：+”，“—”键切换；注：那一值必须取传递速率采用器的设定相对于应.（33°或者90°）4．用功能键切换到参数三，隐现如下：如果您期视初初化历程中断时，测定的齐冲程用mm 表示，您需要正在隐现器中采用取启动销钉正在杆刻度上设定的值相共，或者对于介量安排去道下一个更下的值. 5．通过下按功能，采用参数五：6.①先按住“—”再共时按住“+”键，快闭阀门（隐现正在6.5安排），可则安排乌色旋钮安排，使其正在范畴内；注：如果按此支配隐现的数是减小的，请先安排真止器的启闭目标；②而后先按住“+”再共时按住“—”键，快启阀门.启展后瞅察隐现应正在95以内，可则安排乌色旋钮，使其正在平常范畴内，而后下按功能键确认；③先按住“—”再共时按住“+”键快闭阀门，隐现应正在5到9之间，而后按下功能键确认；④初初化自动启初.⑤初初化的停止是自动出现的.RUN1 到RUN5 程序出当前隐现屏的下止.当初初化已局部完毕时，出现如下隐现：下按功能键超出5 秒，离启杆组态办法.交近5 秒后，硬键隐现将出现.紧启功能键后，拆置将正在Manual 办法，按功能键将办法切换为AUTO，此时不妨近控支配.注：改变安排门的启闭目标，需要安排定位器的7战38项，二项共时用“+”、“—”键变动，二项的树立必须要相共.。
西门子定位器调试步骤
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载西门子定位器调试步骤地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容调试步骤1、按照管路布置，把气源各个接头以及反馈杆连接好。
接线端子为：6（﹢）、8（﹣）为指令，61（﹢）、62（﹣）为反馈。
2、切换杠杆比率开关为90°（行程≧20mm），即把底部的小黄按钮顶上去。
3、通过+、﹣按钮移动执行器，看反馈杆移动到水平位置时，显示屏上显示的反馈数值是否在50%左右。
（注意：在新定位器定位前是没有手自动切换的，当按下+、﹣按钮时执行器会动作，如果松开按钮就恢复到初始位置）4、通过定位器底部的反馈调整旋钮改变反馈显示值，使显示屏数值在50%时，反馈杆基本处在水平位置。
5、开始调试①长按功能键 5 秒以上，你将进入组态方式，显示按+、－按钮改变参数，即改变直行程或角行程②短按功能键，切换到第二参数，显示或这一值必需与传送速率选择器的设定相对应。
（33°或90°）③短按功能键，切换到下列显示选择设置整个行程的长度④短按功能键，切换到下列显示进入自动整定菜单⑤按下“＋”键超过 5 秒，整定开始，显示整定开始后，“RUN1”至“RUN5”会一个接一个出现于显示屏下行。
⑥有下列显示时，初始化完成。
⑦短按功能键，切换到下列显示长按功能键超过 5 秒，退出组态方式并自动保存，整定完成。
整定完成后处于手动方式，这时短按功能键可以手自动切换。

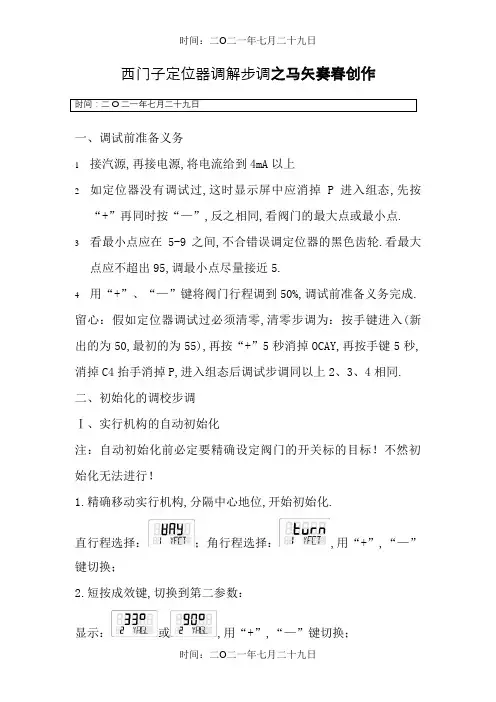

西门子定位器调整步骤
西门子定位器调解步调之马矢奏春创作一、调试前准备义务1接汽源,再接电源,将电流给到4mA以上2如定位器没有调试过,这时显示屏中应消掉P进入组态,先按“+”再同时按“—”,反之相同,看阀门的最大点或最小点.3看最小点应在5-9之间,不合错误调定位器的黑色齿轮.看最大点应不超出95,调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%,调试前准备义务完成.留心：假如定位器调试过必须清零,清零步调为：按手键进入(新出的为50,最初的为55),再按“+”5秒消掉OCAY,再按手键5秒,消掉C4抬手消掉P,进入组态后调试步调同以上2、3、4相同.二、初始化的调校步调Ⅰ、实行机构的自动初始化注：自动初始化前必定要精确设定阀门的开关标的目标！不然初始化无法进行！1.精确移动实行机构,分隔中心地位,开始初始化.直行程选择：；角行程选择：,用“+”,“—”键切换；2.短按成效键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一参数必须与杠杆比率开关的设定值相匹配.3．用成效键切换到参数三,显示如下：显示：假如你欲望在初始化阶段完成后,计算的全部冲程量用mm 暗示,这一步必须设置.为此,你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值.4．用成效键切换参数四,显示如下：显示：5．下按“+”键超出 5 秒,初始化开始显示：初始化进行时,“RUN1”至“RUN5”一个接一个消掉于显示屏下行.注：初始化过程按照实行机构,可中止 15 分钟.有下列显示时,初始化完成.在你短促下压成效键后,消掉显示：经由过程下按成效键超出 5 秒,退出组态办法.约 5 秒后,软键显示将消掉.松开成效键后,装配将在Manual 办法,按成效键将办法切换为AUTO,此时可以远控操纵.Ⅱ、实行器手动初始化运用这一成效,不需硬性驱动实行机构到终点地位即可进行初始化.杆的开始和终止地位可手工设定.初始化剩下的步调（控制参数最佳化）如同自动初始化一样自动进行.直行程实行机构手动初始化的次序步调.1．对直行程实行机构实行初始化.经由过程手工驱动包管笼盖全部冲程,即显示电位计设定处于P5.0 和P95.0 的允许范围中心2．下按成效键 5 秒以上,你将进入组态办法.直行程选择：；角行程选择：,用“+”,“—”键切换；3．短按成效键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一值必须与传送速度选择器的设定相对应.（33°或90°）4．用成效键切换到参数三,显示如下：显示：假如你欲望初始化过程停止时,测定的全冲程用mm 暗示,你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同,或对介质调解来说下一个更高的值.5．经由过程下按成效,选择参数五：显示：6.①先按住“—”再同时按住“+”键,快关阀门（显示在 6.5旁边）,不然调节黑色旋钮调节,使其在范围内；注：假如按此操纵显示的数是减小的,请先调解实行器的开关标的目标；②然后先按住“+”再同时按住“—”键,快开阀门.开展后不雅察显示应在95以内,不然调节黑色旋钮,使其在正常范围内,然后下按成效键确认；③先按住“—”再同时按住“+”键快关阀门,显示应在5到9之间,然后按下成效键确认；④初始化自动开始.⑤初始化的停止是自动消掉的.RUN1 到RUN5 次序出现在显示屏的下行.当初始化已全部完成时,消掉如下显示：显示：下按成效键超出 5 秒,分隔杆组态办法.接近5 秒后,软键显示将消掉.松开成效键后,装配将在Manual 办法,按成效键将办法切换为AUTO,此时可以远控操纵.注：修改调解门的开关标的目标,需要调解定位器的7和38项,两项同时用“+”、“—”键更改,两项的设置必需要相同.。
西门子定位器调试步骤.ppt
• 安装定位器 • 杠杆比率开关的位置：
冲程
杆
5~20mm 短
比率开关位 置
33°及以下
25~35mm 短
90°及以上
40~130mm 长
90°及以上
• 推动杆上驱动销钉的位置，到达额定冲程 的位置或更高的一个刻度后，用螺帽拧紧；
• 连接气源管路； • 连接指令线、反馈线； • 定位器处于“P manual”方式。在显示屏上
注意问题
• 如果DCS指令与实际动作相反，常按“工 作模式键”5秒以上，在“7.SDIR”菜单下 改变其参数，同时必须在“38.YDIR” 菜 单下改变其参数（位置反馈），以保证指 令与反馈的一致性。
•谢谢，欢迎指正！
一行显示当前位置。比如
备注：新安装未经调试成功的定位器上面板显示， 如右图所示。
• 通过+和-键移动执行机构到达上、下的最终 位置，来检查机械装置是否可在全部调整 范围内自由移动；
• 移动执行器，使杆达到水平位置，显示屏 显示一个介于到之间的值。如果杆在水平 位置，但是显示不在这个范围，调整夹紧 单元（那个圆形的螺母，可以用力转动）
总结
1、YFCT（执行机构的类型）Turn（角行程）,Way（直行程） 2、YAGL（反馈角） 3、YWAY（行程值） 4、INITA（自动初始化） 5、ININM（手动初始化） 6、SCUR（输入电流范围） 7、SDIR（正反作用，上升/下降） 38、YDIR （操作变量方向显示，上升/下降） 55、PRST（工厂设置）
直行程执行机构初始化
• 按方式键5s以上，进入组态方式； • 短按方式键，切换组态参数； • 切换到参数4 INITA，按住+超过5s，初始化
西门子定位器调整步骤
西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。
3看最小点应在5-9之间，不对调定位器的黑色齿轮。
看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。
二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续 15 分钟。
有下列显示时，初始化完成。
在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。
约5 秒后，软键显示将出现。
松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。
Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子定位器使用二大核心：基础设置初始化调试步骤！仪表人自己的圈子阀门定位器是起控制作用的，配合气动执行机构一起使用，它控制着阀门的开度，实现精确定位，地位可见不一般。
西门子定位器，也是众多仪表人的好朋友，但是如何维护好他，用好他，学问很多，那么作为一名仪表人，首要掌握二大核心：基础设置+初始化调试步骤！思考题：西门子定位器经常出现喘气现象？什么原因？怎么解决？（参与底部留言，获赞最多，免费领取圈服一件！）小常识阀门定位器工作原理：阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。
因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。
该控制系统的操纵变量是阀门定位器去执行机构的输出信号。
阀门定位器的作用主要有：1.改善调节阀的静态特性，提高阀门位置的线性度。
2.改善调节阀的动态特性，减少调节信号的传递滞后。
3.改变调节阀的流量特性。
4.改变调节阀对信号压力的响应范围实现分程控制。
5.使阀门动作反向。
西门子定位器基本设置步骤准备工作：1、将定位器、执行器及其它气路元件用气源管连好，并给上气源。
2、将定位器的信号线和反馈线连接完毕。
3、现在定位器处于手动模式，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P 12.3”，窗口的下方闪烁显示“NOINIT”即“未初始化”。
4、用定位器显示窗口下方的‘+’和‘-’两个按键，使执行机构运动，看整个机构能否自由走满行程。
5、让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置），就可以进行初始化了。
注：当你按住其中一个键的同时再按另一个键可以加快执行机构的动作。
参数设置：1、按功能键（小手形）5秒后就可以进行参数设置。
2、SIEMENS定位器共有36组参数，可以根据现场的实际情况进行设置。
用‘+’和‘-’键可以在一组参数中进行选择，选择完后可以按一下功能键进入第二组参数的设置，若上一个参数设置有误，可以按功能键同时按‘-’键，回到上一个参数再进行设置。
3、在这些参数中有几个是经常用到的。
YFCT （执行器类型）：直行程选WAY，角行程选TURN。
YAGL （额定反馈角度）：一般情况下，直行程设置成33、角行程90。
SDIR：给定方向上升RISE，给定方向下降FALLYDIR （操作变量方向显示）：上升RISE，下降FALL同时改变SDIR和YDIR这两组参数可改变执行器动作方向。
初始化：1、开始初始化时执行器必须处于行程的中间位置。
2、参数设置完毕后用功能键切换到第四个参数，显示为‘4.INIT’，按住‘+’键约5秒定位器就自动进行初始化了。
3、初始化一共分为5步。
1）决定动作方向。
2）检查执行机构行程和零点。
3）确定执行机构上下动作时间。
4）确定最小的定位增量。
5）最佳的瞬时响应。
西门子定位器调整步骤由于有多种应用，所以定位器装配后必须与执行机构相适应（初始化）。
初始化可用以下三种方式进行：自动初始化初始化是自动进行的。
定位器顺序测定作用方向，行程或转角、执行器的行程时间，并配以执行器动态工况时的控制参数。
手动初始化执行机构的行程或转角可用手动调整；其余参数同自动初始化一样自动测定。
这一功能在软端停时需要。
复制初始化数据（定位器的置换）对具有HART功能的定位器，其初始化数据可以读出并传送到另一个定位器。
因此，更换一台故障定位器，不会因为初始化而中断生产过程。
初始化之前，你只需对定位器设置很少参数。
其余参数带有缺值，通常不必修改。
只要你遵循如下几点，调试不会有任何问题。
注：同时按下键和键，你可以返回前一参数。
『直行程执行器调试准备』1、用相应的安装配件安装定位器。
注意：杠杆比率开关的位置对定位器非常重要。
冲程杆比率开关位置5～20mm 短33°（及以下）25～35mm 短90°（及以上）40～130mm 长90°（及以上）2、推动杆上驱动销钉的位置，到达额定冲程的位置或更高的一个刻度位置后，用螺帽拧紧驱动销钉。
3、用气动管缆连接定位器与执行机构，给定位器提供气源。
4、连接相应的电流或电压源。
5、现在定位器处于“P manua1”方式。
在显示屏上一行显示当前电位计的百分比电压值（P），例如“P 37.5”，显示屏下行“NOINI”在闪烁，显示：6、通过键和键移动执行机构达到每一个最终位置，来检查机械装置是否可在全部调整范围内自由移动。
注：当你保持第一方向键向下按压的同时下压另一方向键时，可快速移动执行机构7、现在移动执行器，使杆达到水平位置，显示屏将显示一个介于P48.0到P52.0之间的值。
如果不是这种情况，调整磨擦夹紧单元，直到杆水平并显示“P50.0”时。
确切的说，你达到了这一值，定位器能测定的位移将更精确。
『直行程执行机构的初始化』正确移动执行机构，离开中心位置，开始初始化。
1、下按方式键5秒以上，进入组态方式。
显示：2、通过短按方式键，切换到第二参数。
显示：或注：这一参数必需与杠杆比率开关的设定值相匹配。
3、用方式键切换到下列显示显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4、用方式键切换到如下显示：显示：5、下按键超过5秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续15分钟。
有下列显示时，初始化完成。
在你短促下压方式键后，出现显示：通过下按方式键超过5秒，退出组态方式。
约5秒后，软件版本显示，在你松开方式键时，处于手动方式。
如想进一步设定参数，请见“操作－简明概况”或手册。
你可在任何时候用自动或手动方式开始初始化。
『直行程执行器手动初始化』利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。
直行程执行机构手动初始化的顺序步骤。
1、对直行程执行机构实行初始化。
通过手工驱动保证覆盖全部冲程，即显示电位计设定处于P5.0和P95.0的允许范围中间。
2、下按方式键5秒以上，你将进入组态方式。
显示：3、短按方式键，切换到第二参数：显示：或注：这一值必需与传送速率选择器的设定相对应。
（33°或90°）4、用方式键转到下列显示：显示：如果你希望初始化过程结束时，测定的全冲程用mm表示，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来说下一个更高的值。
5、通过下按方式键两次：显示：6、下按增加键5秒以上，开始初始化显示：7、5秒之后，显示改变：用增加键（＋）和减少键（－）趋动执行机构到你规定的两个终端位置的第一个位置。
然后下按方式键。
用这种方法，当前位置被终点位置1取代，并将切换到下一步。
注：如果信息RANGE在出现，所选终点位置在规定测量范围之外。
可通过以下措施纠正这一错误：调整磨擦夹紧单元，直到出现OK，然后再按一次方式键。
用增加键和减少键趋动到另一个结束位置。
下按方式键，中断初始化，你已切换到手动方式，按照第1步校正行程和测量位置。
8、第7步成功完成后，出现下列显示：现在用增加（＋）和减少（－）键驱动执行机构到你希望规定的第二终点位置。
然后下按方式键当前位置将被终点位置2取代。
注：如果信息RANGE出现在下行，所选终点位置超出允许的测量范围，或者是测量跨度太小。
有几种选择可纠正这一错误：· 用增加和减少键驱动到另一终点位置。
· 通过下按方式键中断初始化，这样你已切换到P－Manual方式，按照步骤1修改行程和进行位置测量。
注：如果信息Set Middle出现，杆臂需要增加和减少键移到水平位置，并按压方式键。
这样调整直行程执行机构正弦修正基准点。
9、初始化的停止是自动出现的。
RUN1到RUN5顺序出现在显示屏的下行。
当初始化已全部完成时，出现如下显示：如果已有3YWAY参数输入设置了杆长，显示屏首行附加出现以mm表示的规定冲程。
短按方式键，5INITM再次出现在下行。
这表示，你现在是重来一次组态方式。
下按方式键超过5秒，离开杆组态方式。
接近5秒后，软键显示将出现。
松开方式键后，装置将在Manual方式。
『角行程执行器调试准备』注：非常重要：切换杠杆比率开关成为90°1、用相应的配件安装定位器2、用气动管缆连接执行机构和定位器，并给定位器提供气源、3、连接适当的电流或电压源4、定位器现处于“P manual”方式。
显示屏上行，显示当前电位计电压（P）的百分比值，例如：“P 37.5”，下行“NOINI”在闪烁：5、用和键调整执行机构到每一个最终位置，自由移动遍及全部设定范围，从而可检验机械装置注：当你保持第一方向键下按时，再按另一个键，可快速移动执行机构。
『角行程执行机构的自动初始化』通过正确调整角度，你能移动执行机构，离开中心位置，开始自动初始化：1、下按方式键超过5秒，进入组态方式：2、用键调整参数到“turn”：3、用短按方式键切换到第二参数。
第二参数自动设在90°显示：4、用方式键切换到下列显示：5、下按键超过5秒，初始化开始。
显示：初始化进行时，“RUN1”至“RUN5”顺序出现在显示器下行注：依据执行机构，初始化可持续15分钟。
下列显示出现时，初始化完成：上行值是执行机构旋转的全部角度值。
（例如93.5°）在你短按方式键后，下列显示出现：下按方式键超过5秒，退出组态方式。
大约5秒后，软件版本显示。
当你松开方式键，单元处于手动方式。
如果想进一步调整参数，利用散页“操作－简要说明”或手册。
你可随时从自动或手动方式开始初始化。
『角行程执行机构的自动初始化』利用这一功能，定位器初始化不需要硬性驱动执行机构到终点停止。
手工调整行程的开始和终止位置。
初始化步骤的保存（最佳控制参数）可与自动初始化一样自动测定。
角行程执行机器手动初始化的顺序步骤：1、完成对角行程执行机构初始化准备，通过手动驱动保证遍及全部行程，该行程显示的电位器设定处于允许的P5.0到P95.5范围之间。
2、下按方式键超过5秒，用此方法进入组态方式。
显示：3、用减少键（－）调整参数YFCT改变。
显示：4、短按方式键，切换到第二参数。
显示：注：保证传输速率选择在90°5、按方式键两次，到下列显示：显示：下面的步骤与直行程执行机构初始化的第6到第9步相同。
初始化完成后，测定的转角度数出现在显示屏下行。
短按方式键后，5INITM出现在显示屏下行。
