西门子定位器调整步骤

西门子定位器调整步骤

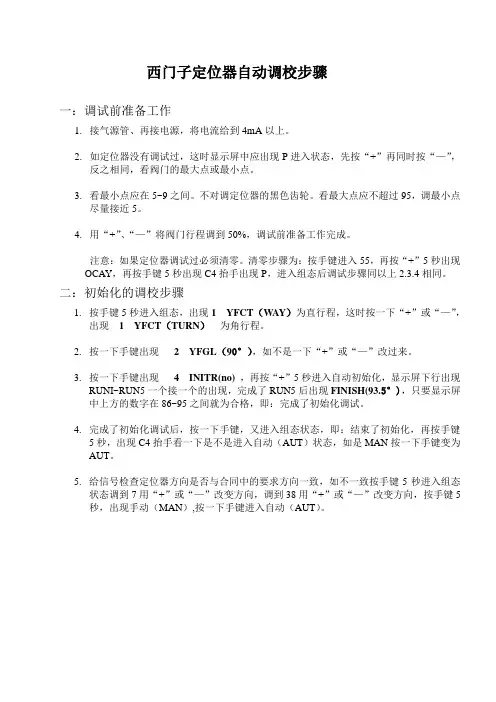

一、调试前准备工作
1接汽源，再接电源，将电流给到4mA以上
2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。

3看最小点应在5-9之间，不对调定位器的黑色齿轮。

看最大点应不超过95，调最小点尽量接近5.
4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。

注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

二、初始化的调校步骤
Ⅰ、执行机构的自动初始化
注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！
1.正确移动执行机构，离开中心位置，开始初始化。

直行程选择：；角行程选择：，用“+”，“—”键切换；
2.短按功能键，切换到第二参数：
显示：或，用“+”，“—”键切换；
注：这一参数必需与杠杆比率开关的设定值相匹配。

3．用功能键切换到参数三，显示如下：
显示：
如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。

为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

4．用功能键切换参数四，显示如下：
显示：
5．下按“+”键超过 5 秒，初始化开始
显示：
初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注：初始化过程依据执行机构，可持续 15 分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：
通过下按功能键超过 5 秒，退出组态方式。

约5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

Ⅱ、执行器手动初始化
利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。

杆的开始和终止位置可手工设定。

初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

直行程执行机构手动初始化的顺序步骤。

1．对直行程执行机构实行初始化。

通过手工驱动保证覆盖全部冲程，即显示电
位计设定处于P5.0 和P95.0 的允许范围中间
2．下按功能键 5 秒以上，你将进入组态方式。

直行程选择：；角行程选择：，用“+”，“—”键切换；
3．短按功能键，切换到第二参数：
显示：或，用“+”，“—”键切换；
注：这一值必需与传送速率选择器的设定相对应。

（33°或90°）
4．用功能键切换到参数三，显示如下：
显示：
如果你希望初始化过程结束时，测定的全冲程用mm 表示，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来说下一个更高的值。

5．通过下按功能，选择参数五：
显示：
6. ①先按住“—”再同时按住“+”键，快关阀门（显示在6.5左右），否则调节黑色旋钮调节，使其在范围内；
注：如果按此操作显示的数是减小的，请先调整执行器的开关方向；
②然后先按住“+”再同时按住“—”键，快开阀门。

开展后观察显示应在95以内，否则调节黑色旋钮，使其在正常范围内，然后下按功能键确认；
③先按住“—”再同时按住“+”键快关阀门，显示应在5到9之间，然后按下功能键确认；
④初始化自动开始。

⑤初始化的停止是自动出现的。

RUN1 到RUN5 顺序出现在显示屏的下行。

当初始化已全部完成时，出现如下显示：
显示：
下按功能键超过 5 秒，离开杆组态方式。

接近5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

注：改变调整门的开关方向，需要调整定位器的7和38项，两项同时用“+”、“—”键更改，两项的设置必须要相同。
