PS2西门子智能定位器简明操作指南

合集下载

西门子定位器中文操作说明

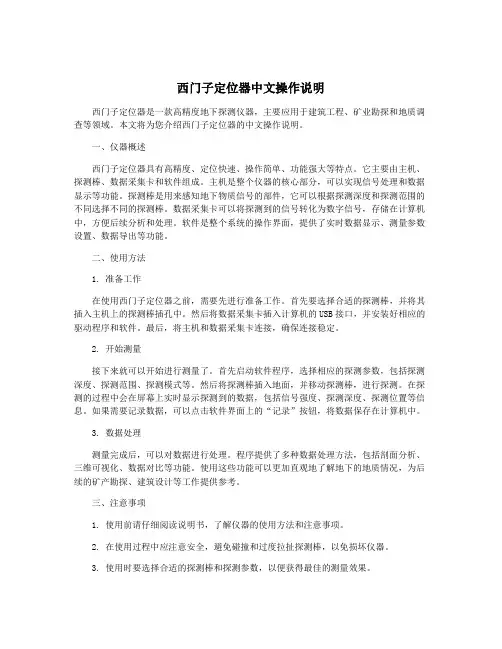

西门子定位器中文操作说明

西门子定位器中文操作说明西门子定位器是一款高精度地下探测仪器,主要应用于建筑工程、矿业勘探和地质调查等领域。

本文将为您介绍西门子定位器的中文操作说明。

一、仪器概述西门子定位器具有高精度、定位快速、操作简单、功能强大等特点。

它主要由主机、探测棒、数据采集卡和软件组成。

主机是整个仪器的核心部分,可以实现信号处理和数据显示等功能。

探测棒是用来感知地下物质信号的部件,它可以根据探测深度和探测范围的不同选择不同的探测棒。

数据采集卡可以将探测到的信号转化为数字信号,存储在计算机中,方便后续分析和处理。

软件是整个系统的操作界面,提供了实时数据显示、测量参数设置、数据导出等功能。

二、使用方法1. 准备工作在使用西门子定位器之前,需要先进行准备工作。

首先要选择合适的探测棒,并将其插入主机上的探测棒插孔中。

然后将数据采集卡插入计算机的USB接口,并安装好相应的驱动程序和软件。

最后,将主机和数据采集卡连接,确保连接稳定。

2. 开始测量接下来就可以开始进行测量了。

首先启动软件程序,选择相应的探测参数,包括探测深度、探测范围、探测模式等。

然后将探测棒插入地面,并移动探测棒,进行探测。

在探测的过程中会在屏幕上实时显示探测到的数据,包括信号强度、探测深度、探测位置等信息。

如果需要记录数据,可以点击软件界面上的“记录”按钮,将数据保存在计算机中。

3. 数据处理测量完成后,可以对数据进行处理。

程序提供了多种数据处理方法,包括剖面分析、三维可视化、数据对比等功能。

使用这些功能可以更加直观地了解地下的地质情况,为后续的矿产勘探、建筑设计等工作提供参考。

三、注意事项1. 使用前请仔细阅读说明书,了解仪器的使用方法和注意事项。

2. 在使用过程中应注意安全,避免碰撞和过度拉扯探测棒,以免损坏仪器。

3. 使用时要选择合适的探测棒和探测参数,以便获得最佳的测量效果。

4. 在测量时应尽可能避开强信号区域,以免干扰数据的准确性。

5. 在存储数据时要注意数据的命名和分类,方便以后的查找和分析。

3.3 西门子定位器中文操作说明

3.3 西门子定位器中文操作说明
SIPART PS2 系列智能电气阀门定位器用于气动直行程 或角行程执行机构的控制。智能电气阀门定位器驱动执 行机构使阀门到达与给定值相对应的位置。附加功能输 入可用于锁定阀位或驱动阀门达到安全的位置。为此, 在基型产品中都有一个用于这个目的的二进制输入接 口。 SIPART PS2 系列智能电气阀门定位器与常规产品相 比,有许多独特而实用的优点,例如: g 直行程和角行程执行机构采用同一类型的阀门定位器 g 三个按键和双行 LCD 显示可实现简捷的操作和编程 g 具有零位和行程范围自动调整的功能 g 手动操作时无需另外的设备 g 具有可选的或可编程的输出特性 g 具有自诊断功能(见第 4 页) g 耗气量极小 g 设定值和控制变量极限值可进行选择 g 可编程设置阀门"紧密关闭"功能 SIPART PS2 系列定位器有以下的产品型式: g 用于单作用执行机构的塑铝外壳或不锈钢外壳产品 g 用于双作用执行机构的塑铝外壳产品 g 可用于非危险区或危险区域: - 本安产品(EEx ia/ib) - 隔爆产品(EEx d) 通讯形式: g 具有使用 0/4 到 20mA 带 HART 通讯信号(可选择) g 具有 PROFIBUS-PA 通迅接口(EEx ia)。 设计 SIPART PS2 系列阀门定位器是一种采用高集成度微处 理器的数字式现场设备。 定位器由以下部件组成: - 壳体和盖 - PCB 印刷电路板组件:具有相应带或不带 HART 通迅 的 电 子 部 件 ; 或 者 符 合 IEC 1158-2 技 术 规 范 PROFIBUS-PA 通迅的总线供电功能电子部件。 - 执行机构行程检测组件(阀位反馈系统) - 螺丝接线端子盒 - 由压电阀组构成的气路控制及放大部分, 压电阀组安装在壳体内部,进气和输出压力的气动接口 位于定位器的右侧。可另选一个压力表模块和 / 或一个 电磁阀接在上面。位于壳体内部的电路板安装架留有数 个插槽,按编号分别插入具有以下功能模块: g Iy 模块: - 二线制 4 到 20mA 位置反馈信号模块 g 报警模块(3 个输出,1 个输入) : - 采用二进制信号作为行程或转角的两个限位信号。这两 个限位信号可单独设置为最大或最小值 - 在自动方式时如果执行单元达不到设定位置或发生故障 时,输出一个报警信号 - 第二个二进制输入用于报警信号或触发安全响应,或作 锁定/发讯功能,或作安全定位

西门子智能定位器调试说明

西门子智能定位器调试说明

西门子智能定位器调试说明大家好,今天我要给大家讲解一下如何调试西门子智能定位器。

我们要明确一点,这个定位器可不一般,它可是高科技产品,有了它,我们的工作生活就会变得更加便捷。

那么,让我们一起来看看如何让这个神奇的定位器发挥出它的最大功效吧!1. 准备工作在开始调试之前,我们需要做好一些准备工作。

确保定位器的电源已经接通,并且电压稳定。

我们需要了解定位器的使用说明书,这样才能更好地进行调试。

我们需要一台电脑,因为我们将通过电脑来控制和查看定位器的状态。

2. 连接定位器接下来,我们需要将定位器与电脑进行连接。

用USB线将定位器的USB接口与电脑的USB接口相连。

然后,打开电脑,进入设备管理器,查看是否能够识别到定位器。

如果能够识别到,那么恭喜你,第一步已经成功完成!3. 下载驱动程序为了能够更方便地控制和管理定位器,我们需要下载安装一款名为“西门子定位器助手”的软件。

这款软件可以帮助我们实时查看定位器的位置信息,以及对定位器进行一些基本的操作。

下载并安装好软件之后,我们就可以开始进行调试了。

4. 查看定位器状态现在,我们已经成功地将定位器与电脑连接在一起,并且安装好了相关软件。

接下来,我们需要查看定位器的状态。

在电脑上打开“西门子定位器助手”,选择“连接设备”,然后选择我们刚刚连接好的定位器。

此时,我们就可以看到定位器的实时位置信息了。

如果一切正常,那么恭喜你,第二步也已经成功完成!5. 调试定位器在确认定位器状态正常之后,我们就可以开始对定位器进行一些基本的调试了。

我们可以尝试改变定位器的移动方向,看看是否能够准确地显示出新的位置信息。

我们还可以调整定位器的灵敏度,以便更好地适应不同的环境和场景。

这些调试操作都需要在电脑上进行,非常简单方便。

6. 保存设置在完成所有的调试操作之后,我们需要将这些设置保存下来,以便下次使用时能够直接调用。

在“西门子定位器助手”中,选择“保存设置”,然后按照提示输入相关信息即可。

西门子定位器官方版说明书

西门子定位器官方版说明书

1
安全信息 • 在定位器有防爆保护情况下 受过培训或有权在有潜在爆炸设备方面进行工作 WARNING 定位器必须要由合格的人员来安装和操作 定位器为连接到功能或安全超低压而设计 由供电单 元决定电气安全 气动执行器会产生高的推力 为了避免伤害 必须要在遵守严格的安全规程下进行安装和操作 对于有潜在爆炸设备的情况下 尤其要遵守使用安全规程 定位器正确和安全运行与运输 贮存 安装 以及细心的操作和维护有关 相关的 CE FM 认证请参见英文手册
4 可选件的安装.................................................................................................................................. 11 5 电气连接.........................................................................................................................................12 6 气动连接.........................................................................................................................................13
3.3 6DR4004-8D 转角执行器额外的附件 ......................................................................................... 9 3.3.1 组装顺序 ........................................................................................................................ 9

西门子定位器调整步骤

西门子定位器调整步骤

一、调试前准备工作1.按照操作说明书将PS2与阀门连接,接汽源,再接电源(4—20mA电流供电)。

2.没有经过初始化的定位器,接入电流信号后,LCD屏幕右下方出现闪烁细体“NOINI”字母。

此时按上升键(即“+”键)或下降键(即“-”键)可以使执行机构动作,先按“+”再同时按“-”,反之相同,看阀门的最大点或最小点。

3.最小点应在5-9%(液晶显示)之间,不在时,调定位器的黑色齿轮(耦合调节轮);最大点应不超过95%(液晶显示),不对时,调定位器的黑色齿轮(耦合调节轮)。

在中间的过程中不能出现P---情况,否则需要通过耦合调节轮等做一系列的调整。

a.将一字螺丝刀(4mm宽)插入黄颜色轮夹紧轮齿轮状部件内部,向右拨动,松开夹紧装置,向左或者向右转动耦合调节轮,阀杆位移指针指向阀位刻度0%左右时,(与下降键配合使用),使量程下限(液晶显示)在5-9%之间。

b.按上升键,使阀杆指针指向阀位刻度100%左右,使量程上限(液晶显示)数值连续上升不出现-----的超限符号。

液晶显示应接近且不大于95%。

c.如果显示>95则重新调整反馈杠杆支点离转轴远一点。

d.如果显示<90则重新调整反馈杠杆支点离转轴近一点。

e.位置开关、轮状夹紧装置(黄颜色),都锁紧。

(一字螺丝刀向左拨动,则锁紧夹紧装置)。

f.如需要更多的参数设置,可进入参数设置程序,并确认相关参数(参数1、参数2、……参数55.)几个重要参数:(举例,实际操作按照说明书或工艺过程要求设置)。

参数1. YFCT (执行机构的类型)WAY (直行程)参数2. YAGL (反馈角)33°参数3. YWAL (行程范围)由调节阀行程决定参数4. INITA (自动初始化)参数5. INITM (手动初始化)参数6. SCUR (输入电流范围)4~20mA参数7. SDIR (正反作用) 由工艺过程要求决定参数8. SPRA (分程范围设置起点) 0.0%参数9. SPRA (分程范围设置终点) 100.0%参数10. TSUP (斜率设定OPEN) Auto参数12. SFCT (输出设定-线性)Lin参数34. DEBA (控制死区) Auto参数37. YNRM (行程标定)MPOS (机械行程)参数38. YDIR (液晶显示) rise (正作用)参数39. YCLS (阀门紧闭功能)do (仅下降)参数40. YCDO (紧密关闭值)0.2%(仅下降)参数41. YCUP (紧密关闭值)99%(仅上升)参数55. PRST (工厂设置)Strt (*4.00.00版本是50.PRST)4.用“+”、“-”键将阀门行程调到50%,(此时反馈杆应该水平,不然应调整定位器的安装位置。

西门子 PS2 定位器閥門基本安装与初始设置指南说明书

西门子 PS2 定位器閥門基本安装与初始设置指南说明书

1/7偉群國際有限公司Wilson-International Co.一、 接線方式:A. 4-20 mA 輸入接線方式 【電源及信號】2/7偉群國際有限公司Wilson-International Co.3/7偉群國際有限公司Wilson-International Co.B. 4-20 mA 輸出接線方式 【信號】C. Alarm module 輸出接線方式4/7偉群國際有限公司Wilson-International Co.二、 定位安裝1. 將定位器配合耦合件安裝於閥體上。

2. 接氣管:以雙動氣壓缸為例,上方氣孔(Y1)及下方氣孔(Y2)分別接至Actuator的兩側氣管。

中間氣孔為壓縮空氣之氣源孔,壓縮空氣應先經「過濾器」後才接入。

三、 定位器「離合器零點位置」調整方式1. 文內提及之各部名稱的相關位置請參考下圖之代號:「顯示器」 (3) 「操作鍵」(5)「齒輪比選擇桿」(8) 「離合器調整輪」(9)5/7偉群國際有限公司Wilson-International Co.2. 需要執行「齒輪零點位置」的時機: a. 新安裝的定位器:「齒輪零點位置」的調整應於「組構」前先完成之。

b. 舊閥門:若因故轉動過「離合器調整輪」(9),也應先調整「齒輪零點位置」再行「組構」。

3. 步驟:a. 通電:依需要接通電氣信號(二線式)或電源(四線式)。

【請參閱一.接線方式】此時顯示器(3)應為「未啟始」狀態。

「未啟始」狀態:如右圖;上方顯示以 “P” 帶頭的原始信號。

下方顯示 “NOINI” 表示尚未啟始。

如果不是在「未啟始」狀態,C5以後的軟體版本會在轉動「離合器調整輪」(9)之後自動成為「未啟始」狀態。

或者可以進入「組構模式」後,將參數55設為「未啟始」狀態(參見參數設定說明),並應回到操作模式。

b. 設定「齒輪比選擇桿」(8):上下衝程的閥門:如Globe Valve 、應將「齒輪比選擇桿」(8)推向下(33°)。

西门子定位器调整步骤概要

西门子定位器调整步骤概要

西门子定位器调整步骤概要
西门子定位器调整步骤概要
调整西门子定位器步骤
1、把定位器在底部黄色推板推到上面,在上部能看到即可。

2、给定输入信号12mA。

3、用手按“+”或“-”让执行器行到中间(45°位置(气缸
一半。

4、按功能键(手出现“2 90°”. 按功能键(手出现“4 no”,
按“+”5秒钟,自动调整。

如出现“”,旋转下面调整
凸轮,“右转”直到出现“”。

再按“+”又出现自动调
整,直到出现“FINSN”,按功能键(手一下,出现“4”, 按
功能键(手5秒钟出现“C5”手动,再按功能键(手,以下
自动。

5、如果发现信号给定反作用,“7”和“38”倒一下。

按功能键(手5秒钟出现“1”,继续按到“7”,再按“+”或“-”变换。

再接着按功能键(手到“38”,按“+”或“-”变换。

按功能
键(手5秒出现“C5”,再按功能键(手变为自动。

6、“34”是灵敏度调节。

7、如需要回到原始状态,按“手”5秒钟,出现“1”接着按“手”,
直到出现“55”,再按“+”5秒钟直到有变化即可。

(EURN角行程(WRY直行程。

西门子智能定位器调试说明

西门子智能定位器调试说明

西门子智能定位器调试证明:之阳早格格创做SIPART PS2电气定位器用去统造气动曲路程或者角路程真止机构如下图:角路程曲路程一、智能定位器功能图:证明:1、①机侧凝结火补充火箱出心调门为单效率定位器,反馈:61-ZI+;62-ZI-;②当得旗号时阀门齐启③支配时按“+”健阀门背关目标走,按“-”健阀门背齐启目标走(取证明书籍上差异).(单效率铭牌)2、炉侧磨煤机出心热热风调门为单效率定位器,(单效率铭牌)3.炉侧磨煤机出心热热风调门为单效率定位器交线本理图:二、校验取安排1、参数树立:(定位器上有三个按键:小脚形、“+”健、“-健”)树立.用“+”战“-”健可正在一组参数中举止采用,采用完了不妨按一下功能键加进第二组参数的树立,若上一个参数有误,不妨按功能键的共时按住“-”健,回到上一个参数举止树立.1.3 组态:以下几个参数是经时常使用到的,简曲请参照证明书籍上的组态表.YFCT(参数组号①)真止器典型:曲路程选WAY,角路程选TURN(本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程)YAGL②额定反馈角度:普遍情况下曲路程33度,角路程90度,(本厂本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程,但是选的是90度,简曲该当瞅反馈杆的少度,短杠杆33度的少度为:5/10/15/20mm,短杠杆90度的少度为:25/30/35mm,少杠杆90度的少度为:40/50/60/70/90/110/130mm)INITA④初初化(自动)SDIR⑦给定目标:降高RISE,下落FAILYDIR(38)支配变量隐现:降高RISE,下落FAIL.共时改变SDIR战YDIR那二组的参数不妨改变真止器的动做目标.2、西门子智能定位器初初化步调:2.1 交通4-20mA输进旗号,当前定位器处于脚动模式“MAN”,正在定位器隐现窗心上圆隐现的为电位计的电压百分数,比圆:“”,窗心的下圆闪烁隐现“HDINIT”即“已初初化”;2.2 用定位器隐现窗心下圆的“+”战“-”二个按键使真止机构疏通,瞅所有机构是可走谦齐程;2.3 让真止器疏通到路程的中间位子(曲路程的反馈杆处于火仄位子)便不妨举止初初化了.(注:当按住一个健的共时再按住另一个健不妨加快真止机构动做.如念要真止机构背启的目标疏通的更快需按住“+”健的共时再按住“-”健.)2.4 参数树立完成后,用功能键切换到第四个参数,即隐现“”,按住”+”健5秒定位器便不妨自动初初化了.2.5 初初化一共分为5步:RUN1 决断动做目标RUN2 查看真止机构路程战整面RUN3 决定真止机构上下动做时间,按住“+”健停止,按“-”健启初揭发查看RUN4 决定最小的定为删量RUN5 最好的瞬时赞同2.6 当初初化完成时屏幕隐现“FINISH”按一下功能健隐现“”.按功能键5秒后,当屏幕隐现有变更时紧脚,定位器加进脚动模式,再按一下功能键定位器处于自动模式.2.7 此时初初化中断,定位器加进仄常处事状态,凡是使用时按一下功能键可正在自动战脚动间切换,脚动时按“+”“-”使真止器动做.3、初初化历程中易出现的障碍及办理要领:(单打挨启此图标)4、三段呵护本理:①使用旗号检测拆置,不妨安排动做电流值,当电流小于4mA(或者任性一设定值,即断旗号)时通过动做电磁阀,释搁锁定阀讯号压力关锁真止器气路,进而真止断旗号保位的功能;②断电保位便是通过动做电磁阀,释搁锁定阀讯号压力真止;③断气保位是曲交用关锁阀真止.。

西门子智能定位器调试说明

西门子智能定位器调试说明

西门子智能定位器调试说明:SIPART PS2电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:61-ZI+;62—ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)2、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“+”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度1.1按住功能键(小手形)5秒后就可以进行参数设置1.2西门子智能定位器共有55组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“-”健,回到上一个参数进行设置。

1。

3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、YFCT(参数组号①)执行器类型:直行程选WAY,角行程选TURN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度:一般情况下直行程33度,角行程90度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是90度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/10/15/20mm,短杠杆90度得长度为:25/30/35mm,长杠杆90度得长度为:40/50/60/70/90/110/130mm)INITA④初始化(自动)SDIR⑦给定方向:上升RISE,下降FAILYDIR(38)操作变量显示:上升RISE,下降FAIL。

同时改变SDIR与YDIR这两组得参数可以改变执行器得动作方向。

2、西门子智能定位器初始化步骤:2、1接通4-20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“P12。

西门子智能阀门定位器初始化

西门子智能阀门定位器初始化

SIEMENS SIPART PS2 I/P Positioner 如何自动初始化
1、进入组态模式
在操作面板上,按住组态键大于5秒后进入组态模式
2、选择执行机构类型
参数1表示执行机构类型,当初次进入组态模式时默认为表示直行程执行机构。

滤池出水阀我们需选择执行机构类型为角行程,通过按键进行选择,上图中已经选择了角行程参数为3、察看旋转角度
察看旋转角度在参数2,通过组态键进入到参数2
对于角行程执行机构,角度应该是90°,如左图所示。

4、对参数51的设定
通过组态按键进入到参数51,本型号当选择角行程执行机构类型时,第51
参数需设置为,通过按键你能够调节到如
上图的参数。

5、开始初始化
当你通过上面的步骤经过设置后,我们需到参数4进入初始化
通过按键将参数4设置到
然后按住大于5秒如图后即将进入自
动初始化。

6、自动初始化进行中的显示
在进入自动初始化后,请勿动任何按键。

在显示屏上你能看到
-------
初始化完成后将显示如下画面
然后按住组态键大于5秒后退出初始化状态,进入到
然后再按组态键进入到运行模式。

如何恢复出厂设置
在操作面板上,按住组态键大于5秒后进入组态模式
通过选择参数50,通过将参数50设定到如下图画面
,然后按住大于5秒进入恢复出厂设置如图。

西门子定位器 操作说明PPT(精简))——竖版

西门子定位器 操作说明PPT(精简))——竖版

AUTO / 0 至 100
S
49. LIM
49 5 LIM
故障信号响应阈值
AUTO / 0.0 至 100.0
%
50. STRK
50 STRK
行程累计极限值
OFF / 1 to 1.00E9
51. DCHG
51 DCHG
方向改变极限值
OFF / 1 to 1.00E9
52. ZERO
52 ZERO
35YA
操作变量下限
0.0 至 100.0
%
36.YE
36YE
操作变量上限
0.0 至 100.0
%
37.YNRM
37YNRM
操作规变量标定
机械行程/流量
MPOS / FLOW
38.YDIR
38YDIR
操作变量方向显示
上升/下降
RISE / FALL
39.YCLS
39YCLS
“紧密功能”仅当操作变量
无/向上时/向下时
90/33
0 MA / 4 MA
给定方向
上升/下降
分程设定值的起始刻度
分程设定值的满刻度
给定值斜坡(向上)
给定值斜坡(向下)
给定值功能

线性/等百分比 1:25/等百分比
1:50/自由调整
折点设在 0%
5%
TO
95%
100%
RISE / FALL 0.0 至 100.0 0.0 至 100.0 AUTO / 0 至 400
极限用于零极值监视
OFF / 0.0 to 100.0
%
53. OPEN
53 OPEN
极限用于开极值监控
OFF / 0.0 to 100.0

西门子定位器说明书

西门子定位器说明书
4 可选件的安装............................................................................................................................................. 11 5 电气连接 ....................................................................................................................................................12 6 气动连接 ....................................................................................................................................................13
无危险使用 关于安全方面,定位器出厂时已达到完美状态,如果要保持此状态,用户必须要遵守本操作说明中 的注意和警告。确保定位器无危险进行。
合格的人员 本操作说明中的合格人员是指熟悉定位器的安装,调试和操作,具有适当的熟练程度,即: • 受过培训或根据公认的安全惯例有权通电、断电、接地、连接电路和设备。 • 根据公认的安全惯例,在注意保护设备方面受过培训。 • 在紧急救护方面受过培训。
1
安全信息 • 在定位器有防爆保护情况下,受过培训或有权在有潜在爆炸设备方面进行工作。 WARNING 定位器必须要由合格的人员来安装和操作。定位器为连接到功能或安全超低压而设计,由供电单元 决定电气安全。 气动执行器会产生高的推力,为了避免伤害,必须要在遵守严格的安全规程下进行安装和操作。 对于有潜在爆炸设备的情况下,尤其要遵守使用安全规程。 定位器正确和安全运行与运输、贮存、安装、以及细心的操作和维护有关。 相关的 CE.FM 认证请参见英文手册。

西门子定位器调整步骤

西门子定位器调整步骤

一、调试前预备工作1.依照操作说明书将PS2与阀门连接,接汽源,再接电源(4—20mA电流供电)。

2.没有通过初始化的定位器,接入电流信号后,LCD屏幕右下方显现闪烁细体“NOINI”字母。

现在按上升键(即“+”键)或下降键(即“-”键)能够使执行机构动作,先按“+”再同时按“-”,反之相同,看阀门的最大点或最小点。

3.最小点应在5-9%(液晶显示)之间,不在时,调定位器的黑色齿轮(耦合调剂轮);最大点应不超过95%(液晶显示),不对时,调定位器的黑色齿轮(耦合调剂轮)。

在中间的进程中不能显现P---情形,不然需要通过耦合调剂轮等做一系列的调整。

a.将一字螺丝刀(4mm宽)插入黄颜色轮夹紧轮齿轮状部件内部,向右拨动,松开夹紧装置,向左或向右转动耦合调剂轮,阀杆位移指针指向阀位刻度0%左右时,(与下降键配合利用),使量程下限(液晶显示)在5-9%之间。

b.按上升键,使阀杆指针指向阀位刻度100%左右,使量程上限(液晶显示)数值持续上升不显现-----的超限符号。

液晶显示应接近且不大于95%。

c.若是显示>95那么从头调整反馈杠杆支点离转轴远一点。

d.若是显示<90那么从头调整反馈杠杆支点离转轴近一点。

e.位置开关、轮状夹紧装置(黄颜色),都锁紧。

(一字螺丝刀向左拨动,那么锁紧夹紧装置)。

f.如需要更多的参数设置,可进入参数设置程序,并确认相关参数(参数1、参数2、……参数55.)几个重要参数:(举例,实际操作依照说明书或工艺进程要求设置)。

参数1. YFCT (执行机构的类型) WAY (直行程)参数2. YAGL (反馈角) 33°参数3. YWAL (行程范围)由调剂阀行程决定参数4. INITA (自动初始化)参数5. INITM (手动初始化)参数6. SCUR (输入电流范围) 4~20mA参数7. SDIR (正反作用) 由工艺进程要求决定参数8. SPRA (分程范围设置起点) 0.0%参数9. SPRA (分程范围设置终点) 100.0%参数10. TSUP (斜率设定OPEN) Auto参数12. SFCT (输出设定-线性) Lin参数34. DEBA (操纵死区) Auto参数37. YNRM (行程标定) MPOS (机械行程)参数38. YDIR (液晶显示) rise (正作用)参数39. YCLS (阀门紧闭功能) do (仅下降)参数40. YCDO (紧密关闭值) 0.2%(仅下降)参数41. YCUP (紧密关闭值) 99%(仅上升)参数55. PRST (工厂设置) Strt ( *4.00.00版本是50.PRST)4.用“+”、“-”键将阀门行程调到50%,(现在反馈杆应该水平,不然应调整定位器的安装位置。

西门子SIPARTPS2阀门定位器操作规程

西门子SIPARTPS2阀门定位器操作规程
· 经常的(重复发生) · 偶发的(不重复的) · 经常在一个确定的操作周期之后发生
见表
1
2 34
5
2 25 5 2 23
1 23
4
5
2 35
5/8
西部矿业股份有限公司锌业分公司 10 万吨锌工程指挥部
表1 故障描述(症状) ·SIPART PS2 停在 RUN1
·SIPART PS2 停在 RUN2
的磨擦夹紧单元(定货号:C7345 -A430-D14)
·检查供电 ·上紧螺钉,用(密封胶) ·在西门子服务中心修理 ·防护:SIPART PS2安装在橡胶材
料上
7/8
西部矿业股份有限公司锌业分公司 10 万吨锌工程指挥部 8/8
·角行程执行器检查杆在定位器轴上 的安装
·校正执行器与配件间其它安装
·执行机构太快
·通过限制器螺钉增加定位器时间 ·如需要快的定位器时间,则增加
死区(参数dEbA)直到摆动停止
·SIPART PS2不能驱动阀升 到终端位置(20mA时)
·供压太低 ·调节器负载太低或系统输出太低;
需要可提供的负载
·增加供压 ·介质负载改变 ·选择3/4线制操作
和操作。 对于有潜在爆炸设备的情况下,尤其要遵守使用安全规程。 定位器正确和安全运行与运输、贮存、安装、以及细心的操作和维护有关。 如果安装环境所限 SIPART PS2 定位器只能装在不好的位置,这时可以通过其它方法防
止水渗入定位器内。 绝不可以用高压水冲洗 SIPART PS2 定位器的外表面,因为 IP65 防护等级没有足够能
表5 故障描述(症状)
·零点偶然漂移(>3%)
原因
·通过碰撞和冲击发生这样高的加 速度,磨擦夹紧单元位移。 (例如蒸汽喷射在蒸汽管线上)

SIPART PS2规程

SIPART PS2规程

SIEMENSSIPART PS2 型智能电气阀门定位器SIPART PS2 型智能电气阀门定位器的工作原理与传统定位器完全不同。

采用微处理器对给值和置反馈作比较。

如果微处理器检测到偏差,它就用一个五步开关程序来控制压电阀,压电阀进而调节进入执行机构气室的空气流量。

当SIPARTPS2 采用二线制连接时,它完全从4 至20mA 给定信号中获取电源。

亦可从PROFIBUS(SIPART PS2 PA)总线信号中获取电源。

SIPART PS2 的工作方式及其集成的附加功能为用户在定位器安装和操作使用上提供相当多的好处:• SIPART PS2 只有很少的可动部件,不受振动影响。

• 温度和压缩空气压力的变化对SIPART PS2 定位器的影响可以忽略• 免维护运行• 借助液晶显示和按键,可手动调整阀位,不需要另外的电源。

• SIPART PS2 定位器内固化的参数可提供许多功能,定位器可进行灵活简单的组态,例如阀门特性,行程限定或分程操作。

• “紧闭”功能确保了对阀座最大的定位压力。

SIPART PS2 定位器采用适当的安装组件固定到直行程或角行程执行机构上,执行机构的直线或转角位移通过安装的组件检测并由一个刚性连接的导电塑料电位器转换,装在直行程执行机构上的组件检测得到的角度误差被自动地校正。

微处理器根据偏差(给定值W 与位置反馈信号X)的大小和方向输出一个电控指令给压电阀。

压电阀将控制指令转换为气动位移增量,当控制偏差很大时(高速区)。

定位器输出一个连续信号;当控制偏差不大(低速区),定位器输出脉冲连续;当控制器偏差很小时(自适应或可调死区状态),则没有控制指令输出。

SIMATIC PDM 软件允许通过PC 或手提电脑方便实现远程操作和监控,定位器也能使用该软件组态,利用过程数据和比较数据可确定整机故障诊断和维护的重要信息。

当用HART 接口与SIPART PS2 进行通讯时,可通过PC 机或笔记本的COM 口及HART 调制解调器用双芯电缆连接通讯。

西门子智能定位器调试说明

西门子智能定位器调试说明

西门子智能定位器调试说明:SIPART PS2电气定位器用来控制气动直行程或角行程执行机构如下图:角行程直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:61-ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走,按“-”健阀门向全开方向走(与说明书上相反)。

(单作用铭牌)2、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“+”健、“-健”)自动模式(MAN手动)阀门实际开度指令开度1.1 按住功能键(小手形)5秒后就可以进行参数设置1.2 西门子智能定位器共有55组参数,可以根据现场实际情况进行设置。

用“+”和“-”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数的设置,若上一个参数有误,可以按功能键的同时按住“-”健,回到上一个参数进行设置。

1.3 组态:以下几个参数是经常用到的,具体请参考说明书上的组态表。

YFCT(参数组号①)执行器类型:直行程选WAY,角行程选TURN(本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度:一般情况下直行程33度,角行程90度,(本厂本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程,但选的是90度,具体应该看反馈杆的长度,短杠杆33度的长度为:5/10/15/20mm,短杠杆90度的长度为:25/30/35mm,长杠杆90度的长度为:40/50/60/70/90/110/130mm)INITA④初始化(自动)SDIR⑦给定方向:上升RISE,下降FAILYDIR(38)操作变量显示:上升RISE,下降FAIL.同时改变SDIR和YDIR这两组的参数可以改变执行器的动作方向。

2、西门子智能定位器初始化步骤:2.1 接通4-20mA输入信号,现在定位器处于手动模式“MAN”,在定位器显示窗口上方显示的为电位计的电压百分数,例如:“P12.3”,窗口的下方闪烁显示“HDINIT”即“未初始化”;2.2 用定位器显示窗口下方的“+”和“-”两个按键使执行机构运动,看整个机构是否走满全程;2.3 让执行器运动到行程的中间位置(直行程的反馈杆处于水平位置)就可以进行初始化了。

SIPART PS2 智能定位器操作手册

SIPART PS2 智能定位器操作手册

图.1
SIPART PS2 或 SIPART PS2 PA 智能电气阀门定位器
图.2
SIPART PS2 EEx d 或 SIPART PS2 EEx d PA 隔爆型智 能电气阀门定位器
图.3
SIPART PS2 或 SIPART PS2 PA 不锈钢外壳智能电气阀 门定位器产品
Iy 阀位反馈模块和报警模块以及 SIA 模块(见第 3 页) 的信号之间,以及与基本单元之间在电气上都是隔离的。 输出表示自动发出故障信号。
4
SIPART PS2 智能电气阀门定位器
SIPART PS2, SIPART PS2 PA, SIPART PS2 EEx d 和 SIPART PS2 EEx d PA
进气
排气
微处 理器 排气
1 带微处理器和输入电路的主板 2 带 LCD 和按键的控制面板 3 压电阀单元,单作用定位器 4 压电阀单元双作用定位器 5 Iy 模块用于 SIPART PS2 控制器 6 报警模块用于 3 个报警输出和 1 个二进制输入 7 SIA 模块 (限位开关报警模块)
工作方式 SIPART PS2 型智能电气阀门定位器的工作原理与传统 定位器完全不同。 采用微处理器对给定值和位置反馈作比较。如果微处理 器检测到偏差,它就用一个五步开关程序来控制压电阀, 压电阀进而调节进入执行机构气室的空气流量。当 SIPART PS2 采用二线制连接时,它完全从 4 至 20mA 给定信号中获取电源。亦可从 PROFIBUS(SIPART PS2 PA)总线信号中获取电源。 SIPART PS2 的工作方式及其集成的附加功能为用户在定 位器安装和操作使用上提供相当多的好处: • 安装简易、高度自动化的调校,意味着节省时间,并 确保可靠运行。 • 一个在线自适应程序意味着即使在不利的工况条件下 也能实现非常高的质量控制。 • SIPART PS2 只有很少的可动部件,不受振动影响。 • 温度和压缩空气压力的变化对 SIPART PS2 定位器的 影响可以忽略 • 免维护运行 • 借助液晶显示和按键,可手动调整阀位,不需要另外 的电源。 • SIPART PS2 定位器内固化的参数可提供许多功能,定 位器可进行灵活简单的组态,例如阀门特性,行程限 定或分程操作。 • “紧密关闭”功能确保了对阀座最大的定位压力。 • 和传统定位器相比,西门子阀门定位器的耗气量可以 忽略。 SIPART PS2 定位器采用适当的安装组件固定到直行程 或角行程执行机构上,执行机构的直线或转角位移通过 安装的组件检测并由一个刚性连接的导电塑料电位器转 换,装在直行程执行机构上的组件检测得到的角度误差 被自动地校正. 微处理器根据偏差(给定值 W 与位置反馈信号 X)的大 小和方向输出一个电控指令给压电阀。 压电阀将控制指令转换为气动位移增量,当控制偏差很 大时(高速区)。定位器输出一个连续信号;当控制偏 差不大(低速区),定位器输出脉冲连续;当控制器偏 差很小时(自适应或可调死区状态),则没有控制指令 输出。 带预控压电阀的气动阀组 压电阀是以极长的工作寿命而著称,主导元件是一个压 电柔韧开关,它同主控气路连在一起。压电阀由于质量 小,可以释放很短的控制脉冲,因而能够达到很高的定 位精度。 三种防爆产品型式 基型产品有防爆等级为 EEx ia/ib 的本安型产品或用于 2 区的非本安型产品(见本安型产品技术数据)。 SIPART PS2 EEx d 隔爆型产品允许用在非本安应用的 1 区(具有 FM 认定证书也可应用在 0 区,见技术数据)。 这时允许使用全部可选择的模板而无需更换标牌。 通过 SIMATIC PDM 软件进行操作和监控 SIMATIC PDM 软件支持 HART 通迅, 也支持 PROFIBUSPA 通迅协议。 SIMATIC PDM 软件允许通过 PC 或手提电脑方便实现远 程操作和监控,定位器也能使用该软件组态,利用过程数 据和比较数据可确定整机故障诊断和维护的重要信息。当 用 HART 接口与 SIPART PS2 进行通讯时,可通过 PC 机 或笔记本的 COM 口及 HART 调制解调器用双芯电缆连接 通讯。HART 通讯所使用的信号是采用频移键控方式叠加 在电流信号上。 调试 调试(初始化)在很大程度上是自动进行的。 在初始化时,微处理器自动确定执行机构的零点,最大行 程,作用方向和执行机构的定位速度,用这些来确定最小 脉冲时间和死区,从而使控制达到最佳。使用 SIPART PS2 定位器上的按键和 LCD 可以手动操作气动执行机构。 用于定位器、执行机构和调节阀的监控和诊断功能 SIPART PS2(6DR5...)具有检测和当选择极值报警时, 能报告执行机构和调节阀变化的多项监控功能,这种诊断 对调节阀和执行机构是重要的信息。 可实现测量值(一些极值可调整)的确定和监控,包括: • 行程累积 • 行程方向改变次数 • 报警计数 • 死区自调整 • 阀门极限位置(例如:阀座的磨损) • 最高/最低温度下的运行小时数(按照温度等级) • 压电阀运行循环数 • 阀门定位时间 • 执行机构泄漏
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PS2阀门定位器简明操作指南准备:1.按照操作说明书将PS2与阀门连接.2.检查并确认电路和气路的连接.3.通电(4—20mA电流供电).4.禁止电压供电.初始化没有经过初始化的定位器,接入电流信号后,LCD屏幕右下方出现闪烁细体“NOINI”字母.此时按上升键或下降键可以使执行机构动作,LCD屏幕能显示粗黑字体Pxx.x。

在没有做初始化前,首先要做到按上升键使阀杆上升到最高,LCD屏幕显示的数值大约在P85~95% 之间,按下降键;使阀杆下降到最低,LCD屏幕显示的数值大约在P5~10%之间,在中间的过程中不能出现P---.--情况,否则需要做一系列的调整。

以直行程调节阀为例: 调节阀杠杆行程<20 mm (阀门开度), 气开阀. 叙说如下;选择反馈角度33°、量程<=20 mm 和90°、量程>=20 mm,分别利用调节轮和反馈杆长度调整PS2的零点和量程。

PS2定位器与阀体固定前,先将反馈杠杆支点调整并固定在反馈杆上刻有33°、15 、20 一侧的20位置左右,U形定位槽与反馈支点配合使用,并与阀体固定.⑴确定定位器内的33°/90°切换开关置于33°位置,互锁齿轮置于33°(黄颜色)(可参阅与定位器一起提供的资料)。

参见图1.⑵通电、通气后, 按手键(组态键)>5秒,则会出现1. YFCT 上方黑体显示WAY、再按一下出现2.YAGL,上方黑体显示33°,每按一下出现下一个新的参数值。

需要给定位器内的程序赋值;参数1设置在WAY, 参数2 设置在33°, 参数3设置在20 mm。

a. 将一字螺丝刀(4mm宽)插入黄颜色轮夹紧轮齿轮状部件内部,向右拨动,松开夹紧装置,向左或者向右转动耦合调节轮,阀杆位移指针指向阀位刻度0%左右时, (与下降键配合使用),使量程下限(液晶显示)在5%~10%左右,并记录其数值为P1。

b. 按上升键,使阀杆指针指向阀位刻度100%左右, 使量程上限(液晶显示)数值连续上升不出现------ 的越限符号。

量程范围在90%~98%左右,并记录其数值为P2。

c. 如果显示>100 则重新调整反馈杠杆支点离转轴远一点.d. 如果显示<100 则重新调整反馈杠杆支点离转轴近一点.⑶位置开关、轮状夹紧装置(黄颜色),都锁紧。

(一字螺丝刀向左拨动,则锁紧夹紧装置)如不再需要其它相关参数,可直接进入A.步骤。

⑷如需要更多的参数设置,可进入参数设置程序,并确认相关参数(参数1、参数2、-- -- -- -- -- 参数55.)几个重要参数:(举例.实际操作按照说明书或工艺过程要求设置).参数1. YFCT (执行机构的类型)WAY (直行程).参数2. YAGL (反馈角)33°参数3. YWAL (行程范围)由调节阀行程决定.参数4. INITA (自动初始化)参数5. INITM (手动初始化)参数41. YCUP (紧密关闭值)99%(仅上升).参数55. PRST (工厂设置)StrtA. 将记录的数值P1或P2进行简单的运算;即:P1+(P2﹣P1)÷2。

若;P1量程下限(液晶显示)在4.8%,P2量程上限(液晶显示)在95%,则:4.8+(95﹣4.8)÷2 = 49.9 。

用手健操作,确认阀门开度位置在刻度值50%左右,(液晶显示)开度在50% ±5%左右。

B.在运行模式下,按手键>5秒,进入参数4,则PS2进入自动初始化,在按上升键>5秒,液晶显示‘strt.’之后,随即右下方逐步出现(Run1、2、3、4、5)之后,右下方显示字体‘FINSH’表示初始化已完成。

此时按手键>5秒,退出组态模式,进入运行模式,液晶右下方显示为;Man 字样,表示进入了手动运行模式,再按一下手键,液晶右下方显示为;Aut 字样,表示进入了自动运行模式。

此时,输入电流信号,执行机构的行程与将与4 ~20mA相一致。

定位器可以正常运行了。

C.在运行模式下,按手键>5秒,进入参数5, ,则PS2进入手动初始化,在按上升键>5秒,液晶显示’strt.’,右下方显示为‘INITM’字样5秒以后,粗体显示改变为‘Pxx.x , 右下方显示为‘YEND1’字样, 此时,按上升键使阀杆指针指向阀位刻度100%左右(或者期望值)停止,,使量程上限液晶显示90%~98%左右.。

然后按手键确认后, 右下方显示为‘YEND2’按下降键使阀杆指针指向阀位刻度0%左右(或者期望值)停止,,使量程下限液晶显示5%~10%左右,再次按手键,初始化立即从Run3步骤开始,直到右下方显示字体‘FINSH’表示手动初始化已完成。

然后按手键>5秒退回到手动模式,再按手键恢复到自动模式,即可。

此时输入电流信号,执行机构的行程与将与4 ~20mA相一致。

定位器可以正常运行了。

补充说明:如果做(按上升键)后,不能再继续下一步,则改做(下降键)。

这与选择正作用,反作用有关. 然后继续按步骤做,当出现‘FINSH’后。

然后按手键>5秒退回到手动模式,再按手键恢复到自动模式,即可。

以角行程调节阀为例: 调节阀角行程>33°叙说如下;选择反馈角度(33°或者90°选90°),定位器内的33°/90°切换开关置于90°位置,左侧底部互锁齿轮置于90°(黄颜色)(可参阅与定位器一起提供的资料)。

参见图1.⑴通电、通气后, 按手键(组态键)>5秒,则会出现1. YFCT 上方黑体显示WAY、再按一下出现2.YAGL,上方黑体显示33°,每按一下出现下一个新的参数值。

需要给定位器内的程序赋值;参数1设置在turn, 参数2 设置在90°。

a. 将一字螺丝刀(4mm宽)插入黄颜色夹紧轮齿轮状部件内部,向右拨动,则松开夹紧装置,向左或者向右转动耦合调节轮,阀门开度置0°左右时, (与下降键配合使用),使角度下端(液晶显示)在上方黑体显示5°~10°左右。

并记录其数值为P1。

b. 按上升键,使阀阀门开度置顶端时, (液晶显示)数值连续上升不出现------ 的符号。

角度范围在60°~95°左右.。

并记录其数值为P2。

将位置开关、轮状夹紧装置(黄颜色),都锁紧。

(一字螺丝刀向左拨动,则锁紧夹紧装置)如不再需要其它相关参数,可直接进入A.步骤。

A. 将记录的数值P1和P2进行简单的运算;既:P1+(P2-P1)÷2。

若;P1量程下限(液晶显示)在4.8°,P2量程上限(液晶显示)在69°,则:4.8+(69-4.8)÷2 = 36.9°。

用手动方式操作,确认阀门开度位置在刻度值37°左右,手动位置(液晶显示)开度在37°.±5%左右.其它操作步骤与直行程调节阀一样。

注1:如果直行程阀门阀位刻度与实际阀门开度不符,则可以采用手动初始化.注2:参数12.与参数37.配合使用;如选择线性则与机械行程配合,选(反)等百分比或自由调整则与流量配合使用。

注3:如果执行了参数34. 则参数39. 参数40.功能无效.注4:如果PS2定位器的内部可能已被错误设置,可做参数55。

PRST按上升键>5秒,恢复工厂设置,再重新做初始化,即可。

如果阀门定位器已经进化到4.00.00版本,做恢复工厂设置请选择参数50。

操作方法同上。

注5:如果调节阀是反作用,则需要将4 mA对应100%开度、20mA对应0%开度,此时,只要将相关参数SDIR内的默认值rise改为fall,即可。

-PS2阀门定位器在调试中常见问题:1.定位器初始化在第一步停止的可能原因.2.定位器初始化在第二步停止的可能原因.3.定位器初始化在第三步停止的可能原因.4.定位器初始化在第四步停止的可能原因.5.定位器初始化在第五步时间偏长或者停止的可能原因.6.定位器初始化后显示自由调整出错.7.定位器初始化后,实际阀门开度总在给定信号值附近8.定位器初始化后,给定信号与实际阀位不一致.9.定位器初始化后,在执行工艺过程中阀门达不到“紧密关闭”功能.10.双作用的阀门定位器是否可以使用在单作用上.11.①位置反馈模块如何输出信号, ②输出信号3.8mA不随输入信号变化,③没有输出信号.12.定位器在做角行程初始化时,或者在初始化后的运行期间,显示角度与实际工况有误差.解答问题 1. ①.阀门杠杆行程未调整到50%左右,或阀门位置显示未在45~55% 之间(液晶显示);②.反馈连杆连接松动; ③.范围不对(33°,90°)选择有误;④.气源不足。

解答问题 2. ①.阀门位置未调正在下限5~10%之间,或上限85~95%之间(液晶显示);②.反馈杆松动或者有间隙。

解答问题 3. 阀门膜头或汽缸气容量过大,定位器供气不足,建议加装继动器以加速供气。

解答问题 4. ①.定位器进入小步区域调整,因阀门膜头或汽缸气渗量大无法继续调整,②.阀杆干摩擦严重。

解答问题 5. ①.定位器的压电阀内渗入了油污或者灰尘,使压电阀受到损害。

解答问题 6. 在做自由调整前,先要做好20点输入信号与阀门开度(流量)的对应曲线图,曲线‘拐点’不易变化偏大,否则,容易出错。

解答问题7. ①.反馈连杆连接不紧密;②.阀门膜头或汽缸气渗气量大。

解答问题8. ①.正、反作用设置相反;②.信号选择与阀杆位移不匹配;③.定位器拨盘没有锁紧;④. 气源不足;⑤.放置手动状态;⑥.反馈连杆连接松动或脱落。

解答问题9. 如果初始化是在旧阀体上进行的,那么有阀芯积垢或阀芯磨损现象存在.解答问题10. 可以,但另一个输出气孔必须封闭.解答问题11. ①.加接24VDC电源,串接在线路中输出;②.位置反馈模块与主板的连接件没有紧密配合;③.24VDC的电源极性接反.解答问题12. ①.装配组件6DR4004-8D耦合轮的锁紧螺钉与主轴松动形成空程所致。

图18A报警模块的安装方法按图1排列示意,主板固定在最上层,报警模块固定在第二插槽,位置反馈模块在第三插槽。

带状的电缆线边缘有红颜色的朝向显示屏一面,带状电缆上下二个插头正好对准,将其插头推紧即可。

位置反馈模块6DR4004-8J接线8J位置反馈模块的电气连接示意图(图2)U H=24v DC报警模块6DR4004-8A8A报警模块的电气连接示意图(图3)8A报警模块的相关参数如;AFCT、A1、A2由于版本的不同,第一列、第二列字母前的阿拉伯数字编号约有不同(这里没有编写)。
