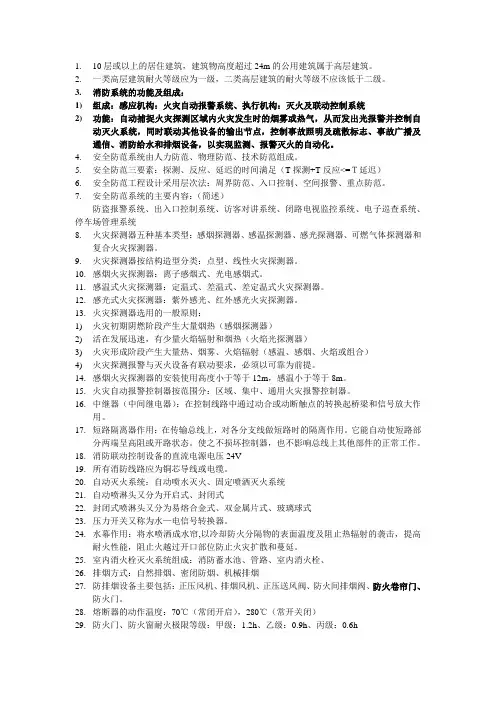

建筑消防与安防技术 第二章

S＞80
80
6.7
பைடு நூலகம்
100
8.0
120
9.9
h≤ 6
感温探测 器
60 30 20
5.8 4.4 3.6
80 30 30
7.2 4.9 4.9
100 30 40
9.0 5.5 6.3
S≤30 S＞30
h≤ 8 h≤ 8
通风换气对感烟探测器的面积有影响，在通风换气房间，烟的自然 蔓延方式受到破坏。换气越频繁，燃烧产物(烟气体)的浓度越低， 部分烟被空气带走，导致探测器接受烟量的减少，或者说探测器感 烟灵敏度相对降低。常用的补偿方法有两种：一是压缩每只探测器 的保护面积；二是增大探测器的灵敏度，但要注意误报。感烟探测 器的换气系数如表所列。可根据房间每小时换气次数(N)将探测器 的保护面积乘以一个压缩系数。表所示为感烟探测器的换气系数表。
防火和防烟分区
高层建筑内应采用防火墙、防火门、防火卷帘以及宽度不小于6m的水幕带等 划分防火分区，每个防火分区允许最大面积应不超过表2-1的规定。表2-1所示为 每个防火分区的允许最大建筑面积。
建筑分类
每个防火分区建筑面积（m2）
一类
1000
二类
1500
地下室
500
探测器种类的选择
1、根据火灾特点、环境条件及安装场所确定探测器的类型 火灾受可燃物质的类别、着火的性质、可燃物质的分布、着火 场所的条件、新鲜空气的供给程度以及环境温度等因素的影响。一 般把火灾的发生与发展分为4个阶段： 前期：火灾尚未形成，只出现一定量的烟，基本上未造成物质 损失。 早期：火灾开始形成，烟量大增，温度上升，已开始出现火， 造成较小的损失。 中期：火灾已经形成，温度很高，燃烧加速，造成了较大的物 质损失。 晚期：火灾已经扩散。
经验法
【例3】某锅炉房地面长为20m，宽为10m，房间高度为 3.5m，房顶坡度为120，①选探测器类型；②确定探测器 数量；③进行探测器的布置。
=10
【解】①由表2-2查得应选用感温探测器。 ② S 20 10
N
kA

1 20
10
由表2-6查得A=20m2，R=3.6m． ③布臵： 采用经验法布臵： 横向间距
S N kA
式中：N—探测器数量（只），应取整数； S—该探测区域面积（m2）； A—探测器的保护面积（m2）； K—修正系数，容纳人数超过10000人的公共场所宜取0.7～0.8， 容纳人数为2000～10000人的公共场所宜取0.8～0.9，容纳人数为 500～2000人的公共场所宜取0.9～1.0，其他场所可取1.0。
2、根据房间高度选择探测器
房间高度 H/m 感温探测器 感烟探测器 火焰探测器
一 级 不适合 适合 适合 适合 适合 不适合 不适合 适合 适合 适合
二 级 不适合 不适合 不适合 适合 适合
三 级 不适合 不适合 不适合 不适合 适合
适合 适合 适合 适合 适合 适合
12<h≤20 8<h≤12 6<h≤8 4<h≤6
纵向间距
探测器的布臵示例如图所示，可见满足要求，布臵合理。
矩形组合布置法
【例5】某开水间地面面积为4m×8m，平顶棚，房间高度为2.8m。 ①确定探测器类型；②求探测器数量；③布置探测器。 【解】①由表2-4查得应选感温探测器。 ②由表2-5查得A=30m2，R=3.6m。取k=1.0， 取2只 ③采用矩形组合布臵如下：
N
8 4 1.6 1.0 20
于是布臵如图所示。 校检： ,小于3.6m，满足要求.。
梁对探测器的影响
在顶棚有梁时，由于烟的蔓延受到梁的阻碍，探测器 的保护面积会受梁的影响。如果梁间区域的面积较小，梁 对热气流（或烟气流）形成障碍，并吸收一部分热量，因 而探测器的保护面积必然下降。梁对探测器的影响如图210及表2-7所示。查表可以决定一只探测器能够保护的梁 间区域的个数，减少了计算工作量，按图2-10规定房间高 度在5m以下，感烟探测器在梁高小于200mm时，无须考虑 其梁的影响；房间高度在5m以上，梁高大于200mm时，探 测器的保护面积受房高的影响，可按房间高度与梁高的线 性关系考虑。图2-10所示为不同高度的房间梁对探测器设 臵的影响。表2-7所示为按梁间区域面积确定一只探测器 能够保护的梁间区域的个数。
探测器分类
火灾探测器因为其在火灾报警系统中用量最大， 同时又是整个系统中最早发现火情的设备，因此地 位非常重要，其种类多、科技含量高。因此根据对 可燃固体、可燃液体、可燃气体及电气火灾等的燃 烧试验，为了准确无误地对不同物体的火灾进行探 测，目前研制出来的常用探测器有感烟、感温、复 合及可燃气体探测器4种系列,如图所示。另外，根 据探测器警戒范围的不同又可分为点型和线型两种 形式。
每小时换气次数N
保护面积的压缩系数
每小时换气次数N
保护面积的压缩系数
10<N≤20 20<N≤30 30<N≤40
0.9 0.8 0.7
40<N≤50 50<N
0.6 0.5
【例1】某高层教学楼的其中一个被划为一个探测区域的阶梯教室， 其地面面积为30m×40m，房顶坡度为13 ，房间高度为8m，属于 二级保护对象，试求：(1)应选用何种类型的探测器?(2)探测器的数 量为多少只? 【解】(1)根据使用场所从表2-4知，选感烟或感温探测器均可，但 按房间高度表2-5中可知，仅能选感烟探测器。 (2)由表2-3知，因属二级保护对象故k取1，地面面积 S=30m×40m=1200m2>80m2，房间高度h=8m，即6m<h≤12m，房顶坡度 θ为130 ，即θ≤150，于是根据S、h、θ查公式（2-1），保护面 积A=80m2，保护半径R=6.7m。可得：
探测区域(Detection Zone)的划分
探测区域是将报警区域按探测火灾的部位划分的单元。探测出被保护区内发 生火灾的部位，需将被保护区按顺序划分成若干探测区域。 探测区域可以是一只探测器所保护的区域，也可以是几只探测器共同保护的 区域。但一个探测区域在区控器上只能占有一个报警部位号。探测区域的划分应 符合下列规定： （1）探测区域应按独立房（套）间划分。一个探测区域的面积不宜超过 500m2。从主要出入口能看清其内部，且面积不超过1000m2的房间，也可划为一个 探测区域。 （2） 符合下列条件之一的二级保护对象，可将几个房间划为一个探测区域。 a. 相邻房间不超过5个，总面积不超过400m2的房间，并在每个门口设有灯 光显示装臵。 b. 相邻房间不超过10个，总面积不超过1000m2的房间，在每个房间门口均 能看清其内部，并在每个门口设有灯光显示装臵。 （3） 下列场所应分别单独划分探测区域： a．敞开、封闭楼梯间； b．防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用前室； c．走道、坡道、管道井、电缆隧道； d．建筑物闷顶、夹层。
第2章 火灾探测器
2.1 火灾探测器的分类和型号
2.1.1 探测器分类 2.1.2 探测器型号及图形符号
2.2 火灾探测器的选择及布置
2.2.1 报警区域、探测区域和防烟防火分区的划分
2.2.2 探测器种类的选择 2.2.3 探测器数量的确定 2.2.4 探测器的布置
2.3 火灾探测器的线制
2.3.1火灾自动报警系统的技术特点 2.3.2火灾自动报警系统的线制
根据对火灾特点的分析，选择火灾探测器，应 符合下列原则： （1）火灾初期有阴燃阶段，产生大量的烟和少 量的热，很少或没有火焰辐射，应选用感烟探测器； （2）火灾发展迅速，产生大量的热、烟和火焰 辐射，可选用感温探测器、感烟探测器、火焰探测 器或其组合。 （3）火灾发展迅速，有强烈的火焰辐射和少量 烟、热，应选用火焰探测器。 （4）在通风条件较好的车库内可采用感烟探测 器，一般的车库内可采用感温探测器。 （5）火灾形成特征不可预料，可进行模拟试验， 根据试验结果选择探测器。
由上例可知：对探测器类型的确定必须全面考虑，确定了类型，数 量也就确定了。数量确定之后如何布臵及安装，以及在有梁等特殊 情况下探测区域如何划分。是下面要解决的问题。
探测器的布置
1、安装间距的确定
探测器周围0.5m内，不应有遮挡物（以确保探测效果）。探测器至 墙壁、梁边的水平距离不应小于0.5m，如图2-4所示为探测器在顶 棚上安装时与墙或梁的距离。 安装间距的确定：探测器在房间中布臵时，如果是多只探测器，其 两探测器的水平距离和垂直距离称安装间距，分别用以a和b表示。 安装间距a、b的确定方法有如下五种： （1）计算法 （2）经验法 （3）查表法 （4）正方形组合布臵法 （5）矩形组合布臵法
报警区域（Alarm Zone）的划分
将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 在系统设计中，在报警区域的划分中既可将一个防火分区划分 为一个报警区域，也可将同层相邻的几个防火分区划为一个报警区 域。但这种情况下，报警区域不得跨越楼层。 一般情况下，一个报警区域设一台区域报警控制器。当用一台 区域报警控制器警戒数个楼层时，应在每层各主要楼梯口处明显部 位装设识别楼层的声光显示器。 区域报警控制器的容量应不小于报警区域内探测部位的总数。 采用总线制时，每只探测器都有自已独立的编址，有时区域内几只 探测器可按探测器组编成同一个报警部位号。报警部位号的编号应 做到有规律，便于操作人员识别，以达到迅速断定着火地点或范围 的目的。对不同类别的信号，如感烟探测器、水流指示器、手动报 警按钮等应以不同显示方式或不同的编码区段加以区别。 合理正确划分报警区域，能在火灾初期及早地发现火灾发生的 部位，尽快扑灭火灾。
探测器的保护面积
梁隔断的梁间区域面积
一只探测器保护的梁间区 域的个数
h≤4
当同一房间内高度不同时，且较高部分的顶棚面积小于整个房间顶 棚面积的10%，只要这一顶棚部分的面积不大于1只探测器的保护面 积，则该较高的顶棚部分同整个顶棚面积一样看待。否则，较高的 顶棚部分应按分隔开的房间处理。
探测器数量的确定
在实际工程中房间功能及探测区域大小不一，房间高度、棚顶 坡度也各异，那么怎样确定探测器的数量呢?规范规定：每个探测 区域内至少设臵一只火灾探测器。一个探测区域内所设臵探测器的 数量应按下式计算：
探测器分类
火灾探测器因为其在火灾报警系统中用量最大， 同时又是整个系统中最早发现火情的设备，因此地 位非常重要，其种类多、科技含量高。因此根据对 可燃固体、可燃液体、可燃气体及电气火灾等的燃 烧试验，为了准确无误地对不同物体的火灾进行探 测，目前研制出来的常用探测器有感烟、感温、复 合及可燃气体探测器4种系列,如图所示。另外，根 据探测器警戒范围的不同又可分为点型和线型两种 形式。
火灾探测器的型号
1）J（警）——火灾报警设备 2）T（探）——火灾探测器代号 3）火灾探测器分类代号 Y（烟）——感烟火灾探测器 W（温）——感温火灾探测器 G（光）——感光火灾探测器 Q（气）——可燃气体探测器 F（复）——复合式火灾探测器 4）应用范围特征代号表示方法： B（爆）——防爆型（无“B”即为非防爆型，其名称 亦无须指出“非防爆型”） C（船）——船用型 非防爆或非船用型可省略，无须注明
感烟、感温探测器的保护面积和保护半径
探测器的保护面积A和保护半径R 火灾探测 器的种类 地面 面积 S/m2 房间 高度 h/m 房顶坡度
θ≤15o
A/m2 R/m
6.7
15o＜θ≤30o
θ＞30o
A/m2
80
A/m2
80
R/m
7.2
R/m
8.0
S≤80 h≤12
感烟探测 器 6＜ h≤ 12
80
5）探测器特征表示法（敏感元件、敏感方式特征代号）: LZ（离子）——离子 MD（膜、定）——膜盒定温 GD（光、电）——光电 MC（膜、差）——膜盒差温 SD（双、定）——双金属定温 MCD（膜、差、定）——膜盒差定温 SC（双、差）——双金属差温 GW（光、温）——感光感温 GY（光、烟）——感光感烟 YW（烟、温）——感烟感温 YW——HS（烟温一红束）——红外光束感烟感温 BD（半、定）——半导体定温 ZD（阻、定）——热敏电阻定温 BC（半、差）——半导体差温 ZC（阻、差）——热敏电阻差温 BCD（半、差、定）——半导体差定温 ZCD（阻、差、定）——热敏电阻差定温 HW（红、外）——红外感光 ZW（紫、外）——紫外感光
