建筑施工技术案例题

建筑施工技术案例题

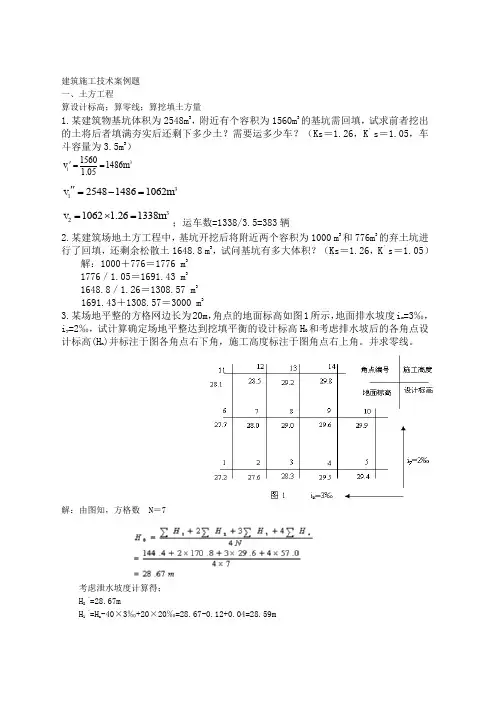

一、土方工程

算设计标高；算零线；算挖填土方量

1.某建筑物基坑体积为2548m 3，附近有个容积为1560m 3的基坑需回填，试求前者挖出的土将后者填满夯实后还剩下多少土？需要运多少车？（Ks ＝1.26，K ’s ＝1.05，车斗容量为3.5m 3）

3

1156014861.05

v m

'=

= 3

1254814861062v m ''=-=

3

21062 1.261338v m =⨯=；运车数=1338/3.5=383辆

2.某建筑场地土方工程中，基坑开挖后将附近两个容积为1000 m 3和776m 3的弃土坑进行了回填，还剩余松散土1648.8 m 3，试问基坑有多大体积？（Ks ＝1.26，K ’s ＝1.05）

解：1000＋776＝1776 m 3

1776／1.05＝1691.43 m 3 1648.8／1.26＝1308.57 m 3 1691.43＋1308.57＝3000 m 3 3.某场地平整的方格网边长为20m ，角点的地面标高如图1所示，地面排水坡度i x =3‰，i y =2‰，试计算确定场地平整达到挖填平衡的设计标高H 0和考虑排水坡后的各角点设计标高(H n )并标注于图各角点右下角，施工高度标注于图角点右上角。并求零线。

解：由图知，方格数 N ＝7

考虑泄水坡度计算得； H 8‘

=28.67m H 1‘

=H o -40×3‰+20×20‰=28.67-0.12+0.04=28.59m

H2‘=H1+20×3‰=28.59+0.06=28.65m

H3‘=H2+20×3‰=28.65+0.06=28.71m

H4‘=H3+20×3‰=28.7l+0.06=28.77m

H5‘=H4+20×3‰=28.77+0.06=28.83m

H6‘=H o-40×3‰=28.67-0.12=28.55m

H7‘=H6+20×3‰=28.55+O.06=28.61m

H9‘=H8+20×3‰=28.67+0.06=28.73m

H10‘=H9+20×3‰=28.73+0.06=28.79m

H11‘=H0-40×3‰-20×2‰=28.67-O.12-O.04=28.51m

H12‘=H11+20×3‰=28.51+0.06=28.57m

H13‘=H12+20×3‰=28.57+0.06=28.63m

H14‘=H13+20×3‰=28.63+0.06=28.69m 将调整后的场地设计标高标注于图角点右下角上，其与自然地面标高之差，即为施工需挖（+）或填（-）土方高度(见图角点右上角)。

i x=3‰图1-1场地平面图

4.

5.

二、井点管、平面、高程

1.

2. 采用轻型井点系统进行降水施工，自然地面标高+45.00m，地下水位标高+4

3.20m，基坑底面标高+40.70m，实测地基土的渗透系数15m/d，含水层厚度10m，井点管埋深5.8m。井点管围成的面积1226m2，滤管长度1m，计算轻型井点系统的涌水量。

解：①轻型井点系统布置

根据本工程条件，轻型井点系统选用单层环形布置。井点管长度6M，直径50MM，滤管长度1.0M，井点管露出地面0.2M，基坑中心要求的降水深度S为：

S = 43.2-40.7+0.5=3.0M

井点管所需埋置深度H = 5.8M

②基坑涌水量计算

由于含水层的厚度为10m，按无压非完整井计算，抽水影响深度按表计算：

S /——原地下水位线到井点底部的距离

S /=5.8-(45.0-43.2)=4.0M

H0=1.85×(S/ + L ) = 1.85 ×( 4.0 + 1.0) = 9.25M＜=10.0M

取H0=9.25M

3.某基坑底面尺寸50×20m，基坑底面标高-

4.3m，自然地面标高±0.00m，基坑边坡坡度1：0.5，实测地下水位标高-1.3m，地基土的渗透系数10m/d，含水层厚6.0m，按无压完整井计算基坑涌水量。

解：①轻型井点系统布置

根据本工程条件，轻型井点系统选用单层环形布置。总管直径选用127MM，布置于天然地面上（如图所示），基坑上口尺寸为：

长：50 + (4.3 - 0.00) ×0.5 × 2 = 54.3M

宽：20+ (4.3 - 0.00) ×0.5 × 2 = 24.3M

井点管距离基坑壁为1.0M，则总管长度为：

2 × [ 54.

3 + 2 ×1.0] + (24.3 + 2×1.0 )] =165.2M

井点管长度选用6M，直径50MM的钢管，滤管长度1.0M，井点管露出地面0.2M，基坑中心要求的降水深度S 为：S = 4.3-1.3+0.5=3.5M

井点管所需埋置深度

H = H 1+ h + I L = 4.3+0.5+1/10 ×26.3/2=6.115M＜6.0-0.2=5.8M

不满足要求。

将总管埋设于地面下0.5M处。即先挖去0.5M深的沟槽，然后在槽底铺设总管（如图所示），此时井点所需长度：基坑上口长：50+(4.3-0.5)×0.5×2 = 53.8M

宽：20+(4.3-0.5)×0.5×2 = 23.8M

H= (4.3-0.5)+0.5+25.8/2 ×1/10 =5.59M<6.0-0.2=5.8M 满足要求。

抽水设备根据总管长度选用两套，其布置位置与总管的划分范围如图所示。

②基坑涌水量计算
