水表历史的起源及分类
水表发展史
水表发展史水表是一种用于测量供水或排水的仪表，它的发展史可以追溯到古代。
在人类社会发展的历程中，水是生命之源，因此对水的测量和管理一直是人们关注的重点。
本文将从古代到现代，介绍水表的发展历程。
一、古代水表在古代，人们对水的使用和管理非常重视。
古埃及人是最早使用水表的民族之一。
他们利用尼罗河的水位变化来测量水的使用量。
他们在河岸上建造了一个巨大的水钟，通过观察水位的变化来测量水的使用情况。
这种方法虽然简单，但已经具备了测量水流的基本原理。
二、欧洲中世纪水表在欧洲中世纪，人们开始使用更复杂的水表来测量水的使用量。
这些水表通常由木头和金属制成，具有类似于钟表的结构。
水从管道中流过时，会驱动水表内部的机械装置，从而记录下水的使用量。
这种水表的出现使得人们能够更准确地测量和管理水资源。
三、现代水表随着科技的进步，现代水表逐渐取代了传统的水表。
现代水表采用了电子技术和微机控制技术，使得测量更加准确和智能化。
现代水表通常采用了脉冲计数器的原理，可以将水的使用量转化为电信号进行记录和传输。
这种水表不仅能够准确测量水的使用量，还可以实现远程抄表和自动计费等功能，大大提高了水资源管理的效率。
四、未来水表的发展趋势随着人们对水资源的需求不断增加，水表的发展也将朝着更智能化、便捷化的方向发展。
未来的水表可能会与智能家居系统相连接，实现远程监控和控制。
同时，随着环境保护意识的增强，未来的水表可能会具备更多的功能，如检测水质、节水提醒等，以帮助人们更好地管理和利用水资源。
总结起来，水表的发展史可以追溯到古代，经过了从简单到复杂、从机械到电子的演变过程。
现代水表已经具备了智能化和自动化的功能，为水资源管理提供了强有力的工具。
未来的水表将继续发展，成为智能家居系统的一部分，帮助人们更好地管理和利用水资源。
通过不断创新和发展，我们相信水表将在未来发挥更大的作用，为人类的生活带来更多的便利和效益。

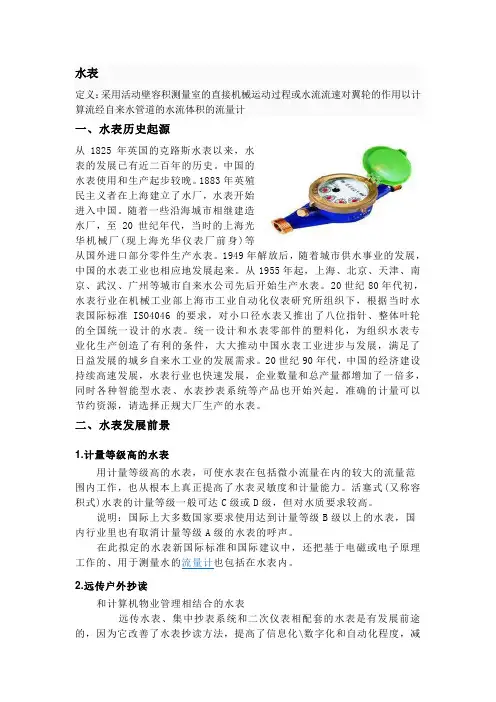

水表
水表定义：采用活动壁容积测量室的直接机械运动过程或水流流速对翼轮的作用以计算流经自来水管道的水流体积的流量计一、水表历史起源从1825年英国的克路斯水表以来，水表的发展已有近二百年的历史。
中国的水表使用和生产起步较晚。
1883年英殖民主义者在上海建立了水厂，水表开始进入中国。
随着一些沿海城市相继建造水厂，至20世纪年代，当时的上海光华机械厂(现上海光华仪表厂前身)等从国外进口部分零件生产水表。
1949年解放后，随着城市供水事业的发展，中国的水表工业也相应地发展起来。
从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。
20世纪80年代初，水表行业在机械工业部上海市工业自动化仪表研究所组织下，根据当时水表国际标准ISO4046的要求，对小口径水表又推出了八位指针、整体叶轮的全国统一设计的水表。
统一设计和水表零部件的塑料化，为组织水表专业化生产创造了有利的条件，大大推动中国水表工业进步与发展，满足了日益发展的城乡自来水工业的发展需求。
20世纪90年代，中国的经济建设持续高速发展，水表行业也快速发展，企业数量和总产量都增加了一倍多，同时各种智能型水表、水表抄表系统等产品也开始兴起。
准确的计量可以节约资源，请选择正规大厂生产的水表。
二、水表发展前景1.计量等级高的水表用计量等级高的水表，可使水表在包括微小流量在内的较大的流量范围内工作，也从根本上真正提高了水表灵敏度和计量能力。
活塞式(又称容积式)水表的计量等级一般可达C级或D级，但对水质要求较高。
说明：国际上大多数国家要求使用达到计量等级B级以上的水表，国内行业里也有取消计量等级A级的水表的呼声。
在此拟定的水表新国际标准和国际建议中，还把基于电磁或电子原理工作的、用于测量水的流量计也包括在水表内。
2.远传户外抄读和计算机物业管理相结合的水表远传水表、集中抄表系统和二次仪表相配套的水表是有发展前途的，因为它改善了水表抄读方法，提高了信息化\数字化和自动化程度，减少了对使用水表的用户的打扰和治安方面的忧虑。
水表的分类
水表的分类水表是一种用于测量水流量的仪器，广泛应用于家庭、工业和公共领域。
根据不同的测量原理和功能，水表可以分为多种分类。
下面将详细介绍水表的分类。
一、按照测量原理分类1. 机械式水表机械式水表是使用机械结构来实现测量的一种水表。
它通过叶片或涡轮等装置来感知水流，并将其转换为机械运动，再通过计数器记录流过的水量。
机械式水表具有结构简单、可靠性高等特点，常见的有涡轮式水表和叶片式水表。
- 涡轮式水表：涡轮式水表利用涡轮在流体中旋转产生机械能，并通过传感器将其转化为电信号进行计量。
该类型的水表适用于大流量场合，并具有精确度高、稳定性好等优点。
- 叶片式水表：叶片式水表利用叶片在流体中摆动产生机械能，并通过传感器将其转化为电信号进行计量。
该类型的水表适用于小流量场合，并具有灵敏度高、反应迅速等特点。
2. 超声波水表超声波水表是利用超声波技术进行测量的一种水表。
它通过发射超声波脉冲，经过流体后被接收器接收，并根据接收到的信号来计算流量。
超声波水表具有非接触式测量、精确度高等特点，广泛应用于工业和商业领域。
3. 电磁式水表电磁式水表是利用电磁感应原理进行测量的一种水表。
它通过在管道中安装电磁流量传感器，当水流通过时，传感器会产生电压信号，根据信号的强度来计算流量。
电磁式水表适用于大流量场合，并具有准确度高、稳定性好等优点。
二、按照功能分类1. 总量计水表总量计水表是用于记录累积流过的总水量的一种水表。
它通常配备有一个机械或数字显示屏，可以直观地显示累积的用水量。
总量计水表广泛应用于家庭和商业领域，帮助用户了解自己的用水情况。
2. 计费水表计费水表是用于按照实际使用的水量进行计费的一种水表。
它通常配备有一个计费装置，可以根据不同的水价和用水量进行自动计费。
计费水表广泛应用于公共领域，如酒店、学校、医院等地方。
3. 远程抄表水表远程抄表水表是利用通信技术实现远程数据采集和管理的一种水表。
它通过与远程数据中心连接，可以实现远程抄表、查询用水情况等功能。
计量水表基础知识
| 4
水表术语
概述 中华人民共和国国家计量检定规程》 162—2007规程中定 《中华人民共和国国家计量检定规程》JJG 162—2007规程中定 义水表用途： 义水表用途：水表是一种测量流经封闭管道的清洁水体积的仪器 一般用于饮用水的测量。 ，一般用于饮用水的测量。 水表的原理和结构组成 水表的测量传感器一般采用机械原理， 水表的测量传感器一般采用机械原理，也可以采用电子或电磁原 理测量。 理测量。采用机械原理的水表测量传感器由一个或一组机械运动 元件组成，在封闭管道中水流的直接推动下运动， 元件组成，在封闭管道中水流的直接推动下运动，用机械方式或 其他方式将信号传输给计算器积算出所流过的水的体积， 其他方式将信号传输给计算器积算出所流过的水的体积，并用指 示装置显示。 示装置显示。 从以上所述我们就可以知道：水表至少包括测量传感器、 从以上所述我们就可以知道：水表至少包括测量传感器、计算器 可包括调节或修正装置）、指示装置三个部分， ）、指示装置三个部分 （可包括调节或修正装置）、指示装置三个部分，各部分可组为 一体，也可以安装在不同位置。 一体，也可以安装在不同位置。
| 18
水表的分类：
水表按口径和用途可以分为
小口径水表 15---25mm 15---25mm --民用水表
大口径水表 32—300mm 32— 工业用水表
| 19
| 20
水表的通用技术要求
表盖作为辅助保护。 表盖作为辅助保护。 6、如果水表指示装置透明窗内侧有可能形成冷凝，水表应安 如果水表指示装置透明窗内侧有可能形成冷凝， 装消除冷凝的装置。 装消除冷凝的装置。 二、调整和修正 1、水表可以安装调整装置和修正装置。 水表可以安装调整装置和修正装置。 2、如果这些装置安装在水表外，应采取封印措施。 如果这些装置安装在水表外，应采取封印措施。 三、安装条件 1、水表的安装应使其在正常条件下完全充满水。 水表的安装应使其在正常条件下完全充满水。 2、如果水表的准确度可能受到水中存在固体颗粒的影响，应 如果水表的准确度可能受到水中存在固体颗粒的影响， 配备过滤器，安装在其进口或在上游管线。 配备过滤器，安装在其进口或在上游管线。
远传水表的分类与发展
远传水表的分类与发展远传水表分类概述中国远传水表大体分为脉冲式和直读式两大类，由于没有现成的技术可以借鉴，两种方式的远传水表在各自的发展历程中，经历了数不尽的曲折与艰辛。
脉冲式远传水表的初期产品，由于难度大、缺陷多，曾出现过许多失败工程和瘫痪现场，人们甚至对脉冲式远传水表能否最终成功产生了怀疑。
中国远传水表大概诞生在20多年前，1987年开始研制，之后干簧管的、霍尔的、光电的陆续产生并得到一定的应用，因为当时住宅自动抄表没有普及，这些技术应用的也是局部和少数的，1996年后自动抄表有了一定的市场后，逐渐开始暴露出不稳定和不准确的缺陷，后期随着技术层次的不断提高，各项问题也都得到一定的解决，不过直到现在各类产品都还处于不断更新和突破的过程中。
脉冲式远传水表主流代表是干簧管与霍尔感应两类，干簧管工作原理：普通机械水表加上干簧管和磁针，干簧管固定安装在技术转盘附近，磁针安装在计数盘位上，转盘每转一圈，干簧管在信号端产生一个计量脉冲。
干簧管缺点：1，由于干簧管感应灵敏度的限制，会出现磁力弱了丢失数据，磁力强了重复感应的问题，容易受外界干扰，使用周期一般只有12个月。
2，水表正反转时候产生累计误差。
3，需要外界供电，断电后会有影响。
霍尔元件型基本原理：普通机械水表加上霍尔元件和磁针，构成磁电转换的传感器，霍尔元件固定在计数器附近，磁针安装在计数盘位上，转盘每转一圈，霍尔元件在信号端产生一个计量脉冲。
缺点：1，必须外部供电，供电不足会影响计量准确性。
2，管网受压力波动，水表反转时同样会产生脉冲信号，导致计量误差。
3，初始使用和断电后必须重新置入水表数据，工作量大。
市场上常见的远传水表大部分是有源表，有源表，就是指其工作时，必须一直供电，包括早期的“干簧管表”和“霍尔元件表”。
从实际的运行的情况来看，有源表不尽如人意，存在两大问题：一、必须不间断供电，当电源断电时间过长或信号线路需要维修时，远传读数部分停止计量，机械读数照常运转。
水表基本知识培训
精品课件
水表分类
按计数器： 分为指针式水表、字轮式水表（数字式水表）
按计数器是否浸入水中： 分为湿式水表（液封水表）、干式水表。
按安装方向 水平水表、立式水表，任意方向水表。
按驱动叶轮的水流束数 单流（束）水表、多流（束）水表
精品课件
水表发展简史
• 1949年解放后，随着城市供水事业的发展，我国 的水表工业也相应地发展起来。20世纪90年代， 我国的经济建设持续高速发展，水表行业也快速 发展，企业数量和总产量都增加了一倍多，同时 各种智能型水表、水表抄表系统等产品也开始兴 起。1991年国家技术监督局规定了对强制检定计 量器具的实施办法，其中对小口径民用水表实行 “安装前首次检定，到期轮换”、工业用水表实 行“周期检定”的管理方法。从1999年开始，国 家质量技术监督局将水表列为六个重点管理计量 器具之一，其制造计量器具许可证的发放权上收 到省一级，并颁布了水表生产必备条件。
精品课件
旋翼式水表误差特性
• 误差特性
•
旋翼式水表的误差特性用水表的示值
误差E与流量之间的关系来表示。旋翼式水
表的误差特性曲线见图2—11。其特征为：
在小流量时，误差急剧偏负；随着流量增
至分界流量附近，误差曲线快速向正向移
动，并达到一个峰值；当流量继续增大时，
误差曲线又向负方向偏移。
精品课件
旋翼式水表误差特性图
精品课件
关于命名1
精品课件
关于命名2
精品课件
第二章 水表结构和工作原理
• 1.旋翼式水表
• 旋翼式水表是速度式水表的一种，是世界上用得最多的 水表品种。
水表及水表安装
B、干式表
其计量机构中的叶轮通过磁铁向计数机构中的齿 轮传递数据，因此此类水表也叫“磁传水表” 优点：水表的计数器没有浸泡在水中，其表玻璃 下没有水，不承受自来水压力，可抗寒抗冰冻的天 气，其数字显示部份可长期保持读数清晰。 缺点：制造工艺复杂，成本高，受外部强磁场、 水中的铁锈、自然退磁等因素干扰后，会造成计量 数据越来越慢，使供水企业受损，所以很少使用。
1
流量控制阀
四、如何看水表读数
指针式水表
液封水表
指针式水表：
X1 X10 X100 X1,000
看黑色的指针；
红色的不要看，是小 数。 X1是指个位数；X10是指十位数；X100是指百位数；X1,000是指千位数 X1=5，X10=9，X100=7，X1,000=0 此表所示数为： 795 吨
读红框内数值374
读红框内数值0
热水水表读数：（公司在用水表）
LXSR-15E热水表
此表读数为2677.2吨
千 百 位 位 数 数 十 位 数 个 位 数 的小 小数 数点 后
五、水表的安装要求与维护
水表安装国家标准：必须严格按照中华人民共和国 国家标准GB/T778.2-1996的要求执行。 1、水表在安装前，要排空管道内的泥沙，以防堵 塞水表； 2、要看清晰水表水流方向，防止装反； 3、在安装时，水表进水端直管长度不得低于10倍 水表口径的长度，出水端直管长度不得低于5倍水 表口径的长度； (例如：15mm的水表进水端直管长度即为15X10=150mm) 4、安装位置应考虑避免在有腐蚀性的地方，排水 不畅通的地方，
2.水表的发展简史
1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来 ，水表的发展已有近二百年的历史。期间，水表的结构先后出现了往复 式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式 水表等形式。 上述水表的工作原理和基本结构仍被各水表制造企业沿用至今，但 在设计、工艺和选材等方面不断进步，使之提高了水表的计量性能和可 靠性，也降低了制造成本。 我国的水表使用和生产起步较晚。 1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。 从 此，水表开始进入我国。 到1883年英殖民主义者在上海建立了第二个水 厂。但还是没有生产水表。 直到20世纪30年代，上海光华机械厂（现在的上海光华仪表厂）从国 外进口零部件开始组装水表。 60年代，国家才投资建设，开始自主研究生产制造属于我国产权的水 表。由于品种繁杂，质量低下，不能互换，严重影响了水表的维修和发 展。于是， 65年国家组织各部门成立工作组进行统一设计，规范了水表 的设计形式和技术参数，从而结束了“万国牌”状态。
水表分为几类？水表的符号含义你知道吗？【建设施工经典推荐】
水表分为几类？水表的符号含义你知道吗？概述从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。
中国的水表使用和生产起步较晚。
从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。
90 年代至今，水表的发展从水平螺翼式水表、旋翼多流束干式水表、旋翼湿式水表等，向远传水表集中抄读系统和二次仪表相配套的水表、IC卡式水表、TM 卡式水表和代码式水表等先进水表发展，使我国水表业发展进入新阶段。
水表，是测量水流量的仪表，大多是水的累计流量测量。
选择水表规格时，应先估算通常情况下所使用流量的大小和流量范围，然后选择常用流量最接近该值的规格水表作为首选。
一．水表的类型1.按测量原理分为速度式水表和容积式水表速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
一般采用活塞式结构。
2.按公称口径分为小口径水表和大口径水表公称口径40mm及以下的水表通常称为小口径水表。
公称口径50mm以上的水表称为大口径水表。
同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。
3.按安装方向通常分为水平安装水表和立式安装水表（又称立式表）是指安装时其流向平行或垂直于水平面的水表，在水表的标度盘上用“H”代表水平安装、用“V”代表垂直安装。
4.按介质温度可分为冷水水表和热水水表，水温30℃是其分界线。
冷水水表：介质下限温度为0℃、上限温度为30℃的水表。
热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水表。
各个国家的要求都有些微区别，有些国家冷水表上限可达50摄氏度。
水表知识
一、水表基础1、水表的定义水表是一种在测量条件下连续测量、记录和显示流经水表水体积的仪器。
一个水表至少要有测量传感器、计算器、指示装置三个部分。
2、水表的工作原理机械原理:速度式水表、容积式水表。
电磁及电子原理：电磁水表、超声波水表、远传水表等。
1、速度式：装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
计算公式Ｑ=V×S速度Q为水流通过水表的流量，又叫瞬间流量，单位为立方米/秒（m3/s）V为水流通过水表的流速，又叫瞬时流速，单位为米/秒（m/s）S为水表驱动叶轮处喷口的截面积,为常数,单位为平方米（m2）2、容积式：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
计算公式Ｑ=N×V体积Q为水流通过水表的流量，又叫瞬间流量，单位为立方米/秒（m3/s）V为水表腔体内容室的体积，为常数，单位为立方米（m3）N为单位时间内排除腔体容室内水的次数，单位为/秒（/s）3、水表的发展历史从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。
期间，水表的结构先后出现了往复式单活塞式水表、旋转活塞式水表、圆盘式水表、旋翼式水表和螺翼式水表（又称沃特曼水表）等形式。
这些水表的工作原理和基本结构至今仍被各国水表制造企业沿用，但在设计、工艺和选材等方面不断进步，大大提高了水表的计量性能和可靠性，降低了制造成本。
4、水表的区域分布容积式水表：美国、加拿大、英国、法国、葡萄牙、香港、澳大利亚、新加坡。
速度式水表：欧洲其它地区、美国南部、拉丁美洲、中国、日本远东地区。
5、水表的未来趋势电磁化（IC卡式表）、远程化（无线抄表系统）二、水表分类1、旋翼式水表:旋转轴与水流方向垂直的转子上安置有若干片径向旋转翼的水表。
LXS型水表属20世纪60年代产品。
由于生产力水平的限制，当时只能应用普通机床加工叶轮模具。
水表的发展和应用与计量的影响分析
水表的发展和应用与计量的影响分析作者：聂辉来源：《中国科技纵横》2012年第17期摘要: 针对水表的发展和应用与计量的影响分析，从介绍水表的发展历史，分析了影响水表计量的主要因素，如水表口径的选择、水表种类的选择和自来水中杂质对水表准确度的影响，提出加强水表的管理是节都工作的需要。
关键词:水表计量准确性影响分析水表是利用水流流速对翼轮的作用，来计算流经自来水管道的水流体积的流量计。
它可以准确的测量水流量在0.1ml～0.0001ml的不同流出的体积，用来准确计量水流量的费用。
水表计量的水流量是流经水表管道的累计流量。
水表按照设计方式分为容积式和速度式两类水表。
从设计原理可知容积式水表与速度式水表比较准确度要高，但容积式水表对水质要求高，水中含杂质时易被堵塞。
这种记录水量的仪表，装在水管上，当用户放水时，表上指针或字轮转动就可表示通过的水量。
目前它是企业用来计量水量的首选仪表。
1、水表的发展历史水表是1825年由英国的克路斯发明的，从水表的制造和使用已有近二百年。
但我国对水表的使用建国前只有上海、北京这样的大城市也有使用。
建国前我国使用的水表一直是英法日德等国家制造的，由于制造国的不同，水表的品种、规格必然不同，那时候由于水表的标准不同，水表的安装是不能互换的，这尤其给水表的维修和再用带来困难。
1949年建国以后，我国人民的生活水平得到提高，城市自来水的供水量得到极大发展，随着中国自来水供水进入千家万户，中国的水表工业也发展起来，在许多省市都建立了水表制造业。
例如，上海、北京、天津、南京、武汉、广州等城市。
改革开放以后，随着高科技的发展，中国水表行业以国际标准ISO4046为标准，推出全国统一设计的八位指针水表。
满足了我国城乡自来水工业的发展需求。
近年来，中国城市化的推进，加大了对不同水表瓶中的需求，促进水表行业的快速发展，各种不同智能型的水表也都推陈出新，例如，湿式水表、干式水表、液封水表和模拟式、数字式、模拟数字组合式水表已经开始进入市场，正在逐步成为水表行业的生力军。
公共基础知识水表基础知识概述
《水表基础知识综合性概述》一、引言水是生命之源，在日常生活和工业生产中都起着至关重要的作用。
而水表作为测量水流量的仪表，对于水资源的管理和合理利用至关重要。
本文将对水表的基础知识进行全面的阐述和分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个清晰、系统且深入的理解框架。
二、水表的基本概念1. 定义水表是一种用于测量水流量的仪表，通常安装在供水管道上，通过测量水流经过水表时的体积或质量来确定用水量。
2. 分类（1）按测量原理分类：可分为速度式水表和容积式水表。
速度式水表是通过测量水流速度来计算水流量，常见的有旋翼式水表和螺翼式水表；容积式水表是通过测量一定体积的水通过水表所需的时间来确定水流量。
（2）按计量等级分类：可分为 A 级、B 级、C 级等，计量等级越高，水表的测量精度越高。
（3）按用途分类：可分为民用水表、工业用水表、农业用水表等。
（4）按安装方式分类：可分为水平安装水表和垂直安装水表。
3. 结构组成水表主要由表壳、机芯、计数器等部分组成。
表壳通常由铸铁、铜或塑料等材料制成，用于保护水表内部的机芯和计数器；机芯是水表的核心部件，由叶轮、齿轮传动机构等组成，用于测量水流量；计数器用于显示用水量。
三、水表的核心理论1. 测量原理（1）速度式水表的测量原理：速度式水表是基于水流速度与叶轮转速成正比的原理来测量水流量的。
当水流通过水表时，带动叶轮旋转，叶轮的转速与水流速度成正比。
通过齿轮传动机构，将叶轮的转速转换为计数器的读数，从而确定用水量。
（2）容积式水表的测量原理：容积式水表是基于一定体积的水通过水表所需的时间来确定水流量的。
当水流通过水表时，进入计量室，计量室的容积是固定的。
通过测量一定时间内计量室中充满水的次数，来确定水流量。
2. 精度影响因素（1）水表的结构设计：水表的结构设计合理与否直接影响其测量精度。
例如，叶轮的形状、齿轮传动机构的精度等都会影响水表的测量精度。
水表的分类.
2.容积式水表：安装在管道中，由一些被逐 次充满和排放流体的已知容积的容室和凭 借流体驱动的机构组成的水表，或简称定 量排放式水表。容积式水表一般采用活塞 式结构。 容积式水表有旋转活塞式和圆盘式两大 系列，当水流通过水表时，水流驱动活塞 (圆盘)旋转(摆动)，而活塞缸(圆盘室)的体 积是恒定的，所以，通过计数机构测得活 塞旋转(圆盘摆动)的次数，即可获知流过水 表的水量。
H
109 111 117 117 153 174 276 280 400
连接方式
螺纹
法兰
②旋翼单流束水表
单流(束)水表：水流通过水表时，仅有一束(股)水流驱动 叶轮旋转。单流水表的公称口径一般为15(或者13)～ 25mm，体积较小，误差调节装置放置在外部。
1-接管；2-连接螺母； 3-密封圈；4-夹紧圈； 5-压紧圈；6-计数器； 7-防磁环；8-传动齿轮组件； 9-盖；10-垫圈； 11-O形密封圈；12-锁紧螺 钉；13-螺母；14-铅封； 15-铜丝；16-滤水网， 17-齿轮盒组件；18-调节片； 19-开槽盘头螺钉； 20-顶尖；21-叶轮组件； 22-表壳；23-齿轮盒盖
五.按介质压力分：可分为普通水表和高压 水表。在我国，普通水表的公称压力一般 均为1MPa。高压水表是最大使用压力超过 1MPa的各类水表，主要用于流径管道的油 田地下注水及其他工业用水的测量。 说明：当不指明时，水表的公称压力均为 1MPa。欧洲一些国家的水表公称压力为 16bar（1.6MPa）。
三.按公称口径分：按公称口径通常分为小 口径水表和大口径水表。公称口径40mm及 以下的水表通常称为小口径是水表，公称 口径50mm及以上的水表称为大口径水表。 这二种水表有时又称为民用水表和工业用 水表（另外一种分类），同时这种分法也 可以从水表的表壳连接形式区别开来，公 称口径40mm及以下的水表用螺纹连接， 50mm及以上的水表用法兰连接。
水表发展史
水表发展史水表是一种用于测量水的用量的仪器，它在人们的日常生活中扮演着重要的角色。
随着科技的发展，水表也经历了多年的演变和改进。
本文将以水表的发展史为主题，对水表的起源、发展和未来的发展方向进行探讨。
一、水表的起源水表的起源可以追溯到古代。
早在公元前2700年，古埃及人就开始使用一种名为尼罗河水表的装置来测量水的用量。
这种水表使用了一个简单的漏斗和一个刻度盘，能够粗略地测量水的流量。
尼罗河水表的出现标志着人类开始意识到水资源的重要性，并开始寻求有效地管理和利用水资源的方法。
二、水表的发展随着社会的发展和对水资源管理的需求增加，水表的发展也逐渐得到了重视。
在18世纪末，英国的托马斯·科尔曼发明了一种新型的水表，它采用了一种叫做涡轮流量计的技术，能够更准确地测量水的流量。
这种水表的出现不仅提高了测量的准确性，还使得对水资源的管理更加科学化。
随着科技的不断进步，水表的技术也得到了进一步的改进。
在20世纪初，磁敏式水表开始出现。
这种水表利用了磁性材料的磁性特性来测量水的流量，相比之前的水表，磁敏式水表更加精确和稳定。
随后，电子水表的出现进一步提高了测量的准确性和稳定性。
电子水表采用了微电子技术和数字信号处理技术，能够实时地监测和记录水的用量，并且具有更高的抗干扰能力。
三、水表的未来发展方向随着智能科技的快速发展，智能水表成为了水表行业的新趋势。
智能水表具有自动抄表、远程监测和计量等功能，能够实现对水资源的更加科学和精确的管理。
智能水表利用物联网技术和云计算技术，能够实时地将水的用量数据上传到云端，并提供给用户和水务部门进行分析和管理。
智能水表的出现不仅提高了水资源的利用效率，还减少了人力成本和数据处理的时间。
除了智能水表，无线传感器技术也是水表行业的一个重要的发展方向。
无线传感器技术能够实现对水的流量、温度和压力等参数的实时监测和记录，为水资源的管理提供了更加精确和全面的数据支持。
通过无线传感器技术，可以有效地发现和解决水管漏水、水质污染等问题，提高水资源的利用效率和保护水环境的可持续发展。
水表
• 考虑安装维修的方便性
对大口径水表来说，尤其要考虑这一点。因此那 种能不停水安装和更换表或进行维修的水表(如可 拆卸式水表)可以满足这些要求。水表的安装长度 和连接方式也是要考虑的一个因素，虽然水表国 家标准GB／T778.１—1996中表1和表2已规定丁这 方面的要求，执行该标准制造的水表在安装长度 和连接方式方面是相同的。但近年来一些新式水 表·(包括预付费类的智能水表)有一些并不按国家 标准而是按企业标准制造，这方面可能有所出 入。
• 1.计量等级高的水表 1.计量等级高的水表
用计量等级高的水表，可使水表在包括微小流量在内的较 大的流量范围内工作，也从根本上真正提高了水表灵敏度 和计量能力。活塞式(又称容积式)水表的计量等级一般可 ( ) 达C级或D级，但对水质要求较高。 说明：国际上大多数国家要求使用达到计量等级B级以上 的水表，国内行业里也有取消计量等级A级的水表的呼声。 在此拟定的水表新国际标准和国际建议中，还把基于电磁 或电子原理工作的、用于测量水的流量计也包括在水表内。
水表产品举例
• 典型水表 列举了几种较有代表性的水表
旋翼湿式水表
有线光电远端直读水表
大口径远传水表
饮用水计量水表
无线远端光电直读水表
感应式点滴流量可计量水表
立式水表
螺翼式水表
容积式水表
液封水表
复式水表
TM卡水表
水表的选用
• 选择水表规格
选择规格时，应先估算通常情况下所使用流量的大小和流 量范围，然后选择常用流量最接近该值的那种规格的水表 作为首选。因为水表在常用流量下工作性能的稳定性和耐 用性是最佳的，比较符合设计要求。如果水管考虑为未来 的通水能力留有余量，则选择水表时可以在口径规格上低 一档。如口径为200mm的管道因目前流量不足，可选用安 装口径150mm的水表，等将来流量增大为200mm管道的正常 流量时，再换同口径水表。大型耗水工业用户选用水表时 可以选择一台较大口径水表，也可用数台相对较小口径水 表并联的方法，这样还能在不影响用户正常供水的情况下 对个别发生故障的水表进行维修或换表。
分水源分用途计量水表
分水源分用途计量水表
（最新版）
目录
1.水表的定义和分类
2.分水源水表的原理和功能
3.分用途水表的应用领域
4.水表的发展趋势和前景
正文
水表是一种用于测量水流量的设备，被广泛应用于各个领域。
根据测量原理和用途的不同，水表可分为多种类型，如机械式水表、电子式水表、超声波水表等。
其中，分水源和分用途水表是两种常见的水表类型。
分水源水表是一种能够根据水源的不同，对水流量进行分别计量的水表。
这种水表通常用于自来水公司、工业企业等需要对不同水源的水流量进行独立计量的场合。
分水源水表的原理是利用水流通过水表时产生的旋涡或压力变化来测量水流量，从而实现对不同水源的分别计量。
分用途水表则是一种针对不同用途的水流量进行分别计量的水表。
这种水表通常用于住宅、商业、工业等不同领域的用水计量。
例如，家庭用水、工业用水和农业用水等不同领域对水资源的需求和利用方式不同，因此需要使用分用途水表进行分别计量。
分用途水表的原理与分水源水表类似，也是利用水流通过水表时产生的旋涡或压力变化来测量水流量。
随着科技的进步和社会的发展，水表也在不断地更新换代。
未来的水表将会更加智能化、精确化和环保。
例如，智能水表可以通过物联网技术实现远程监控和数据分析，有助于提高水资源的管理和利用效率；高精度水表可以实现更加精确的计量，有助于防止水资源的浪费；环保水表则可以降低对水资源的污染，有助于保护水资源和环境。
总之，分水源和分用途水表作为常见的水表类型，对于水资源的管理和利用具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水表历史的起源及分类从1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表以来，水表的发展已有近二百年的历史。
中国的水表使用和生产起步较晚。
1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。
1883年英殖民主义者在上海建立了第二个水厂，水表开始进入中国。
随着一些沿海城市相继建造水厂，至20世纪年代，当时的上海光华机械厂(现上海光华仪表厂前身)等从国外进口部分零件生产水表。
在相当长的时间里，英法日德等国家的水表一直占据着中国水表行业，这些不同品种、规格繁杂的水表，由于标准不一、零件不能互换，给以后自来水公司的水表维修带来了很大的困难。
1949年解放后，随着城市供水事业的发展，中国的水表工业也相应地发展起来。
从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水表。
20世纪80年代初，水表行业在机械工业部上海市工业自动化仪表研究所组织下，根据当时水表国际标准ISO4046的要求，对小口径水表又推出了八位指针、整体叶轮的全国统一设计的水表。
统一设计和水表零部件的塑料化，为组织水表专业化生产创造了有利的条件，大大推动中国水表工业进步与发展，满足了日益发展的城乡自来水工业的发展需求。
20世纪90年代，中国的经济建设持续高速发展，水表行业也快速发展，企业数量和总产量都增加了一倍多，同时各种智能型水表、水表抄表系统等产品也开始兴起。
水表发展前景1.计量等级高的水表用计量等级高的水表，可使水表在包括微小流量在内的较大的流量范围内工作，也从根本上真正提高了水表灵敏度和计量能力。
活塞式(又称容积式)水表的计量等级一般可达C级或D级，但对水质要求较高。
说明：国际上大多数国家要求使用达到计量等级B级以上的水表，国内行业里也有取消计量等级A级的水表的呼声。
在此拟定的水表新国际标准和国际建议中，还把基于电磁或电子原理工作的、用于测量水的流量计也包括在水表内。
2.远传户外抄读和计算机物业管理相结合的水表远传水表、集中抄表系统和二次仪表相配套的水表是有发展前途的，因为它改善了水表抄读方法，提高了信息化\数字化和自动化程度，减少了对使用水表的用户的打扰和治安方面的忧虑。
国内部分地区实施一户一表时，也采用这种型式的水表。
3.预付费类水表适用于“先付费后用水”原则下的管理系统。
我国一些地区收水费难\水费欠账赖账现象严重，使用预付费类水表彻底改变了抄表和用水量的结算方式，避免激化矛盾，同时提高了水表产品的技术含量，一些自来水公司和物业管理公司对这种产品表示欢迎。
预付费水表可以及及时合理地收取水费，减少水费流失，减轻劳动强度，避免因抄表活动而给用户带来的不方便和不安全感。
典型的产品有(插卡式或感应式)、TM 卡水表、代码交换式预付费水表等。
4.防倒流水表或双向计量水表目前的国内水表一般为单流向水表，大部分在逆向流动(又称倒流或反向流)时也可走动并使累计数减少，现有的水表铅封机构并无防止水表倒装功能，因此有引起计量纠纷和作弊的可能。
防倒流水表通过在表入口处加装单向阀可将水表的连接接管与水管铅封在一起，防止了人为倒装水表而作弊的可能。
双向计量水表的功能是，在逆向流动时水表的计数机构仍然是累加的并且符合计量准确度的要求。
说明：现行国家标准中对防倒流水表或双向计量水表并无详细的规定，只要求水表能”经受意外逆流并显示这逆流量”。
水表结构原理传统水表的内部结构从外向里可分为、、内芯三大件。
壳体是生铁铸成的，水从进水口出来之后通过壳体的下部环形空间，这里叫做“下环室”。
在这个环形空间的上面有“上环室”和出水口相通。
套筒的底部有个带有小孔的，滤出水中的杂物。
套筒侧面有上下两排圆孔，孔的位置恰好与壳体的上下环室对着，显然，下排是进水孔，上排是出水孔。
特别值得注意的是，这两排孔都是沿圆的切线方向斜着打的。
注意上下两排孔的方向相反。
水从下排孔沿切线方向流进去，势必形成旋转的水流，这对于水表的工作是十分重要的。
内芯分为上、中、下三层，从玻璃窗看到的是上层，只有指针和刻度盘。
其实最关键的是下层，这里面有个塑料轮，轮边上有许多塑料叶片，叫做“叶轮”。
叶轮所处的位置正好在套管下层孔所形成的旋转流里，水流冲击轮周的叶片，产生转矩，使叶轮旋转起来。
龙头开得越大，水流越急，叶轮就转得越快。
叶轮的轴垂直向上到达中层，轴上面有个小齿轮，用它和“十进制数齿轮”啮合，达到累计转数的目的。
“十进制数齿轮”的作用是每当个位数齿轮转十圈，十位数齿轮就转一圈。
换句话说，个位数齿轮转一圈，十位数齿轮就转十分之一圈。
个位数齿轮是主动者，靠它来带动十位数齿轮。
实际上每一级十进位用两对齿轮完成，以使转动方向一致，其中一对传动比是9:30，另一对是10:30，这两对串联在一起，总的传动比就是这两个的乘积，即0.099999，完全可以近似为0.1。
照这样计算，如果要读七位数（小数点前读四位是黑刻度，小数点后读三位是红刻度），就得用12对齿轮。
再加上别的一些用途，在这个中层小小的空间要挤进18根轴和34个齿轮，也可算是高密度安装了。
这类水表凭借其简单价廉，能在潮湿环境里长期使用而无需维修，而且不用电源，停电也不影响工作的优点依然会长期服务。
智能IC卡水表是一种利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表。
这与传统水表一般只具有流量采集和机械指针显示用水量的功能相比，是一个很大的进步。
智能IC卡水表除了可对用水量进行记录和电子显示外，还可以按照约定对用水量自动进行控制，并且自动完成阶梯水价的水费计算，同时可以进行用水数据存储的功能。
由于其数据传递和交易结算通过IC卡进行，因而可以实现由工作人员上门操表收费到用户自己去营业所交费的转变。
IC卡交易系统还具有交易方便，计算准确，可利用银行进行结算的特点。
IC 卡水表的外观与一般水表的外观基本相似，其安装过程也基本相同。
IC 卡水表的使用很简单，从用户的角度看，就时把卡片向水表里插一下。
IC 卡水表的工作过程一般如下：将含有金额的IC卡片插入水表中的IC卡读写器，经微机模块识别和下载金额后，阀门开启，用户可以正常用水。
当用户用水时，水量采集装置开始对用水量进行采集，并转换成所需的电子信号供给微机模块进行计量，并在LCD显示模块上显示出来。
当用户的用水金额下降到一定数值时，微机模块进行声音报警，提示用户应该去持卡交费购水。
如超过用水金额，则微机模块会自动将电控阀门关闭，切断供水。
直至用户插入已经交费的IC卡片重新开始开启阀门进行供水。
水表品种类型1. 按测量原理分：分为速度式水表、容积式水表。
（1）速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又有单流束水表和多流束水表。
（2）容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2.按计量等级分：分为A级表、B级表、C级表、D级表。
计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量等级A，B，C，D等级的相应要求。
3.按公称口径分：分为大口径水表、小口径水表。
按公称口径通常分为小口径水表和大口径水表。
公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm以上的水表称为大口径水表。
这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm及以下的水表用螺纹连接，50mm 及以上的水表用法兰连接。
4.按用途分：分为民用水表、工业用水表。
5.按安装方向分：分为水平安装水表、立式安装水表。
按安装方向通常分为水平安装水表和立式安装水表（又称立式表），是指安装时其流向平行或垂直于水平面的水表，在水表的标度盘上用“H”代表水平安装、用“V”代表垂直安装。
6.按介质的温度分：分为冷水水表、热水水表。
按介质温度可分为冷水水表和热水水表，水温30℃是其分界线（1）冷水水表：介质下限温度为0℃、上限温度为30℃的水表。
（2）热水水表：介质下限温度为30℃、上限为90℃或130℃或180℃的水表。
7.按介质的压力分：分为普通水表、高压水表。
按使用的压力可分为普通水表和高压水表。
在中国，普通水表的公称压力一般均为1MPa。
高压水表是最大使用压力超过1MPa的各类水表，主要用于流经管道的油田地下注水及其他工业用水的测量。
8.按计数器是否浸在水中分：分为湿式水表、干式水表、液封水表。
（1）湿式水表：计数器浸入水中的水表，其表玻璃承受水压，传感器与计数器的传动为齿轮联动，使用一段时间后水质的好坏会影响水表读数的清晰程度。
（2）干式水表：计数器不浸入水中的水表，结构上传感器与计数器的室腔相隔离，水表表玻璃不受水压，传感器与计数器的传动一般用磁钢传动。
（3）液封水表：用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体密封的水表，密封隔离的计数器内的清晰度不受外部水质的影响，其余结构性能与湿式水表相同。
9.按的指示形式分：分为模拟式、数字式、模拟数字组合式。
水表常用术语速度式水表：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
容积式水表：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
过载流量（qs）：水表在短时间内，且无损坏的情况下，最大的使用流量，其值两倍于常用流量。
常用流量（qp）：水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。
分界流量（qt）：流量范围被分割成两个区处所出现的流量。
“高区”和“低区”各自由一个该区的最大允许误差来表征。
最小流量（qmin）：在最大允许误差限之内要求水表给出的最低流量。
它与水表代号的数值有关。
压力损失：在给定的流量下，管道中水表的存在所造成的压力降低。
