SMT 工艺中的BGA返修工艺
浅析BGA元件的返修技术
［ １ ］ 林 超文． Ｐ Ａ Ｄ Ｓ ９ ． ５实战攻略 与高速 Ｐ Ｃ Ｂ设计 ［ Ｍ］ ． 电子工业 出版
社． ２ ０ １ ４ 年．
信号线有 ： 射频信号线 、 Ｉ Ｑ信 号线 、 时钟信号线 、 Ｕ Ｓ Ｂ
数据 线 、 音频 线等 等 。 在Ｌ ａ ｙ ｏ ｕ ｔ 的 时候 ， 就要设 法将 这
当然 ， 手机的 Ｐ Ｃ Ｂ设计 中 ， Ｒ Ｆ模 块 和 电源模 块 的
［ ２ ］ （ 美） 布 鲁克斯 著． 信 号完整性 与 Ｐ Ｃ Ｂ设 计 ［ Ｍ］ ． 刘 雷波 ， 赵岩 译．
电子 工业 出 版社 ． ２ ０ １ ２年 ．
［ ３ ］ 田广锟 ． 高速电路 Ｐ Ｃ Ｂ 设 计与 Ｅ Ｍ Ｃ 技 术分析 （ ２ ） ［ Ｍ］ ． 电子工业 出
作者 简 ቤተ መጻሕፍቲ ባይዱ ： 刘焱（ １ ９ ７ ４ 一 ） ， 男， 工 程师 ， 专科 ， 从 事 工业 机 器 人 及
智 能装备的研发工作 ； 明正东（ １ ９ ７ ４ 一 ） ， 男， 工程师 ， 本科 ， 从 事
Ｓ Ｍ Ｔ 工艺策划及管 理工作 。
法。这样做 ， 即使修理好 了的基板 ， 其性能也很难保 证， 有 时不但修不好 ， 还 可能将原来不大的故 障扩大 化， 甚 至将一块价值高 昂的基板报废 了 。 造成更大的
参 考 文献 ：
［ １ ］ 顾霭云 ， 罗 道军 ， 王瑞庭 ． 表面组装技 术（ Ｓ Ｍ Ｔ ） 通用工 艺与无铅工
艺实施［ Ｍ］ ． 电子工业 出版社 ， ２ ０ ０ ８ ．
的重要体现 。 作为技术人员 ， 本着探索技术 、 为所在的
公司负责 、 为 电子 产 品 的终 端 用 户 负责 的态 度 ， 必须 切记细心 、 严谨 ， 用 科 学 的方 法 。 借 助 目前 Ｓ Ｍ Ｔ行 业 中先 进 的设 备 ， 不 断 实验 ， 完 善每 一 道 工序 的工 艺 ， 将
SMT返修技术
SMT返修技术1. 引言表面贴装技术（Surface Mount Technology，简称SMT）是一种广泛应用于电子制造业的技术，它通过将电子元器件直接焊接在PCB（Printed Circuit Board，印刷电路板）上，取代了传统的手工插件技术。
由于SMT技术具有高效、高可靠性和高集成度的特点，在现代电子制造中得到广泛应用。
然而，在SMT生产过程中，难免会出现一些制造缺陷或者不良品。
为了提高制造的质量和可靠性，需要对这些不良品进行返修。
本文将详细介绍SMT返修技术的概念、方法和流程。
2. SMT返修技术概述SMT返修技术是对SMT制造过程中出现的不良品进行修补和改进的一系列方法和工艺。
返修技术的目标是修复不良品，提高其质量和可靠性，并且尽量减少对其他元器件和电路板的影响。
返修技术通常包括以下几个方面：•电路板返修：修复被点焊或波峰焊不良导致的焊接问题，如焊球、焊接不良等。
•元器件返修：修复元器件引脚弯曲、错位、焊接不良等问题。
•焊膏返修：修复过多或过少的焊膏，或者焊膏质量不良导致的焊接问题。
•BGA返修：修复BGA（Ball Grid Array）元器件的焊接问题，如焊球断裂、焊点开裂等。
3. SMT返修技术的方法和工艺3.1 电路板返修方法电路板返修是SMT返修中最常见的一种方法。
常用的电路板返修方法包括以下几个步骤：1.检查不良品：首先需要对不良品进行检查，确定需要返修的问题所在。
2.清除问题区域：使用专用工具或化学材料清除电路板上的焊膏和焊接点，以便进行修复。
3.返修焊接点：使用烙铁或其他焊接设备对焊接点进行修复。
这包括重新焊接导致焊接不良的引脚、修复焊盘或金属基板上的焊点等。
4.检查修复效果：修复完成后，需要对修复的焊接点进行质量检查，确保焊接完好。
3.2 元器件返修方法元器件返修主要针对引脚弯曲、错位、焊接不良等问题进行修复。
常用的元器件返修方法如下：1.替换元器件：对于引脚弯曲或焊接不良的元器件，可以采用替换的方法进行修复。

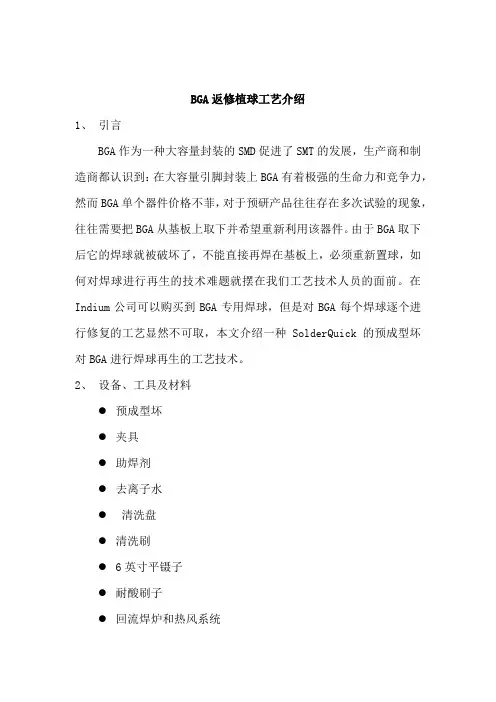

BGA返修植球工艺介绍
BGA返修植球工艺介绍1、引言BGA作为一种大容量封装的SMD促进了SMT的发展，生产商和制造商都认识到：在大容量引脚封装上BGA有着极强的生命力和竞争力，然而BGA单个器件价格不菲，对于预研产品往往存在多次试验的现象，往往需要把BGA从基板上取下并希望重新利用该器件。
由于BGA取下后它的焊球就被破坏了，不能直接再焊在基板上，必须重新置球，如何对焊球进行再生的技术难题就摆在我们工艺技术人员的面前。
在Indium公司可以购买到BGA专用焊球，但是对BGA每个焊球逐个进行修复的工艺显然不可取，本文介绍一种SolderQuick 的预成型坏对BGA进行焊球再生的工艺技术。
2、设备、工具及材料●预成型坏●夹具●助焊剂●去离子水●清洗盘●清洗刷●6英寸平镊子●耐酸刷子●回流焊炉和热风系统●显微镜●指套3、工艺流程及注意事项3.1准备工作●确认BGA的夹具是清洁的。
●把再流焊炉加热至温度曲线所需温度。
3．2工艺步骤及注意事项3.2.1把预成型坏放入夹具把预成型坏放入夹具中，标有SolderQuik 的面朝下面对夹具。
保证预成型坏与夹具是松配合。
如果预成型坏需要弯曲才能装入夹具，则不能进入后道工序的操作。
预成型坏不能放入夹具主要是由于夹具上有脏东西或对柔性夹具调整不当造成的。
3.2.2在返修BGA上涂适量助焊剂用装有助焊剂的注射针筒在需返修的BGA焊接面涂少许助焊剂。
注意：确认在涂助焊剂以前BGA焊接面是清洁的。
3.2.3把助焊剂涂均匀用耐酸刷子把助焊剂均匀地刷在BGA封装的整个焊接面，保证每个焊盘都盖有一层薄薄的助焊剂。
确保每个焊盘都有焊剂。
薄的助焊剂的焊接效果比厚的好。
3.2.4把需返修的BGA放入夹具中把需返修的BGA放入夹具中，涂有助焊剂的一面对着预成型坏。
3.2.5 放平BAG轻轻地压一下BGA，使预成型坏和BGA进入夹具中定位，确认BGA 平放在预成型坏上。
3.2.6回流焊把夹具放入热风对流炉或热风再流站中并开始回流加热过程。
BGA返修工艺流程
返修工艺流程<1> 烘烤因为一般的FC器件均为湿敏器件，在返修之前需要将PCBA在80-125℃的温度下烘烤至少24小时，以除去PCB 和元件的潮气。
<2>调试曲线结合FC推荐的焊接曲线、焊膏所推荐焊接曲线、PCBA形状大小、厚度及器件类型、布局情况等，使用再流焊温度曲线测试工具如KIC，测量出合适的profile，其中包括Remove和Placement Profile，拆除元件的温度曲线除了焊锡液相线以上的时间适当减少外，其他温度段最好与装配元件时的回流焊温度曲线一致。
<3>拆卸FC拆卸前需对FC周围不耐高温的器件如一般的接插件等保护或拆除，以免拆卸或焊接时损坏其他不耐高温器件。
拆卸FC时只能选用返修台（尽量不用热风枪），选择适合的喷嘴，使用Remove曲线拆卸FC,注意观察焊球的坍塌形状来进一步验证控制温度，以免设定温度过高损伤PCB及器件，或温度不够、加热时间太短，FC轻松取下，损坏焊盘。
<4>焊盘清洁用电烙铁将PCB及FC焊盘残留的焊锡清理干净、平整，使用吸锡带和扁铲形烙铁头进行清理，操作时要千万小心不要损坏焊盘和阻焊膜，然后用清洗剂将助焊剂残留物清洗干净。
<5>植球丝印锡膏法丝印锡膏法具体做法就是先使用专用的FC小钢网把锡膏印刷到FC的焊盘上，印刷锡膏印刷时尽量做到不重复印刷，保证印刷质量，印刷完毕后检查，如有少数焊盘未印刷好，可以点涂修理；如大面积不良，必须将FC清洗干净并吹干后重新印刷。
印刷完成后再用植球器或镊子在其上安装合适的锡球/柱，后经再流焊，将焊球、锡膏、FC焊盘通过熔化冷却后形成合金固定。
用这种方法植出的球焊接性、可靠性好，熔锡过程不会出现跑球现象，较易控制并掌握。
采用高温焊球90Pb/10Sn合金成分，熔点约在300℃，再流时不熔化.<6>印刷根据器件类型的情况,PCB焊盘上印刷选用丝印锡膏。
方法同FC上植球前印刷。

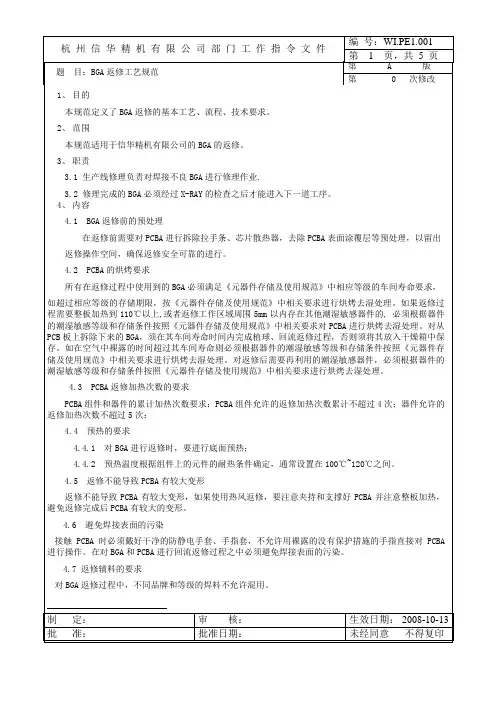

BGA返修工艺规范
Preheat、Ramp1、Soak、Ramp2、Reflow代表各加热区段。
Time代表各加热区段的时间。
Top-heater代表顶部加热器的设定加热温度。
Bot-heater代表底部加热器的设定加热温度。
Area-heater代表预热加热温度。
A05利用回流曲线测温仪测定温度曲线,用KIC或PROfile测温仪，将待测温点的相应热电偶插入测温仪的相应端口，进行温度测定。
A06 焊接结果最优判断准则1、焊接温度曲线符合标准焊接温度曲线要求2、焊接温度曲线PWI值为100≥PWI≥-1003、该单板已被按要求预热4、Bottom面返修时，单板底面和焊点温度符合要求确定该曲线的PWI—Process Window Index，具体值参见《回流焊接工艺设置与调制规范》。
PWI判定标准：PWI＞100或PWI＜-100该曲线为不可用100≥PWI≥-100该曲线可用80≥PWI≥-80该曲线为良好60≥PWI≥-60该曲线为最佳每次优化后的PWI应比优化前的PWI小，尽量靠近中心值。
如优化值较小，重做预测温度曲线，如果优化值较大，执行得出温度设置。
A07 参数优化调节温度曲线各参数使曲线PWI满足标准焊接温度曲线要求，具体调节参见《SMT测温板制作及炉温调测规范》4.9.4单板支撑设置说明1、使用园形的支撑PIN分布于待返器件的下部喷口四周，如图所示，确保支撑点为中心半经为10mm的范围内没有组件。
2、在板的两边用夹紧块对PCBA进行夹紧定位,如图,确保PCBA在设备上稳定、可靠，无变形5、文件5.1WI. PE.1.012《元器件存储及使用规范》6、记录与保存6.1 返修后修理人员负责填写《修理日报》,填写《BGA返修信息表》6.2《修理日报》保存于生管部，保存期为半年。
BGA返修流程(二)
BGA返修流程(二)BGA reballing ProcessBGA植球(BGA reballing): 如仍使用拆下BGA, 一般可使用两种方式来: 1. 在BGA的PCB PADS 上印刷锡膏回流成球; 2. 在BGA的PCB上直接粘接锡球. 现只对比较可靠实用的BGA粘接锡球(植球)方法做介绍如下:在处理植球前，应该考虑以下问题:元件的可用性: 元件供应商应该回答这个问题，因为他们知道其元件可忍受多少次加热周期.假设装配在一块双面SMT的印刷电路板(PCB)上的BGA经过取下、重整锡球和重新贴装；很可能在这个工艺过程中，除了元件制造过程中任何锡球的回流之外，它要经受六次回流周期：1. 回流装配 - 顶面.2. 回流装配 - 底面.3. 元件取下.4. 从元件去掉过多的焊锡.5. 回流新的锡球.6. 元件重新贴装.ESD: 另一个考虑是，重整锡球过程中，处理元件以及潜在的静电放电(ESD)危害的次数.在许多情况中，重整锡球过程由于增加劳动时间是没有商业效益的.在元件价值非常高的情况下，或者由于元件的来源有限，可能需要进行锡球重整(reball).植球流程:1. 清除焊锡残留. BGA元件上的焊盘需要为重新安装锡球作准备. 残留焊锡可用焊锡吸锡带(solder braid)清除，扁平型的烙铁嘴可更有效的除去残留物. 在焊盘上一行一行地清除. 操作员必须小心地保持吸锡带在烙铁嘴与板之间. 旧的焊锡可以迅速去掉. 随后, 元件上的助焊剂残留应该用认可的溶剂清除, 让焊盘区域清洁.2. 植球.通常要使用特制的治具来完成: 步骤如下列图示.将清洁后BGA表面涂FLUX1. 取一套BGA植球工装2.3. 放置到中模, 定位4. 盖上模5. 倒入锡球(足够的)6. 让锡球添满每个孔位, 后收集多于锡球7. 压下手柄, 取下上模 8. 拿下BGA9. 回流 10. 做清洁, 除去残留物11. 检查BGA植球后的BGA可当新的BGA使用, 具体返修流程见”BGA返修流程(一)”.注意事项:1. 清洗BGA焊盘是要采用优质的吸锡带, 主要是防止BGA焊盘的被拉伤; 要使用扁平型的烙铁头, 加热范围宽, 更有利于吸锡带的工作.2. BGA焊盘上的松香残留物也要清洗干净, 否则影响焊接质量.3. 回流后的BGA, 清洁锡球及表面.4. BGA必要是要进行再烘烤, 除去水份.。
BGA返修工艺
BGA返修工艺作者：王欢宁海梅来源：《山东青年》2015年第07期摘要：随着电子产品的更加小型化和智能化，越来越多的BGA元件应用在产品中，这就给电子装配工艺提出了新的要求。
本文简单介绍BGA元件的特点以及返修工艺。
以供BGA返修操作人员交流和参考。
关键词：BGA ；返修；印刷；植球；焊接引言：随着电子信息技术的发展，传统的QFP元件已经不能满足用户对集成电路的要求。
为了达到更小的体积，更快的传输速度，更好的引脚共面性，因此近年来出现的BGA （球栅阵列封装）。
一、 BGA元件的特点传统的QFP元件引脚间距最小极限是0.3mm，在这个时候引脚特别容易折断，并且对SMT设备提出了更高的要求，可靠性方面随之降低，这时候BGA元件的优势就体现出来了。
与QFP相比，BGA的特性主要有以下几点。
1.1 同样100引脚，0.5mm间距的QFP元件和BGA元件的尺寸分别为21mm*21mm和10mm*10mm，这使得元件尺寸大幅度减小。
在更小的尺寸内可以容纳更多的引脚，同时可以提高引脚间距，降低装配过程中设备的精度要求。
1.2 封装可靠性高。
因为BGA是球状引脚或者柱状引脚，所以引脚更加结实可靠，不容易出现折断等转运过程中的机械损坏。
1.3 BGA元件共面性比QFP容易保证，焊锡球在融化后，会出现塌陷，元件本体会整体下移，使焊接时候接触更加充分，焊接可靠性高。
1.4 在焊接过程中，因为锡球融化，在焊锡表面张力的作用下，元件会进行自我对中，对中效果更好。
二、BGA返修工艺由于BGA封装的特殊性，所以在返修过程中，传统的方法已经不适用了，在这里简单介绍一下BGA的返修步骤。
2.1拆除BGA元件。
使用BGA返修台进行BGA元件拆除。
将印制板放在返修台下面，进行局部加热，待BGA元件下方焊锡完全融化后，用镊子轻轻拨动元件，以保证完全彻底融化后，用吸盘将BGA元件吸起来。
在这个过程中，如果焊点未完全融化，直接用吸盘将元件吸起，容易将印制板上的焊盘撕掉，此块印制板将报废。
BGA的返修及植球工艺简介
BGA的返修及植球工艺简介一：普通SMD的返修普通SMD返修系统的原理：采用热气流聚集到表面组装器件（SMD）的引脚和焊盘上，使焊点融化或使焊膏回流，以完成拆卸和焊接功能。
不同厂家返修系统的相异之处主要在于加热源不同，或热气流方式不同，有的喷嘴使热风在SMD 的上方。
从保护器件的角度考虑，应选择气流在PCB四周流动比较好，为防止PCB翘曲还要选择具有对PCB进行预热功能的返修系统。
二：BGA的返修使用HT996进行BGA的返修步骤：1：拆卸BGA把用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编织带和扁铲形烙铁头进行清理，操作时注意不要损坏焊盘和阻焊膜。
用专用清洗剂将助焊剂残留物清洗干净。
2：去潮处理由于PBGA对潮气敏感，因此在组装之前要检查器件是否受潮，对受潮的器件进行去潮处理。
3：印刷焊膏因为表面组装板上已经装有其他元器件，因此必须采用BGA专用小模板，模板厚度与开口尺寸要根据球径和球距确定，印刷完毕后必须检查印刷质量，如不合格，必须将PCB清洗干净并凉干后重新印刷。
对于球距为0.4mm以下的CSP，可以不印焊膏，因此不需要加工返修用的模板，直接在PCB的焊盘上涂刷膏状助焊剂。
需要拆元件的PCB 放到焊炉里，按下再流焊键，等机器按设定的程序走完，在温度最高时按下进出键，用真空吸笔取下要拆下的元件，PCB板冷却即可。
4：清洗焊盘用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编制带和扁铲形烙铁头进行清理，操作时注意不要损坏焊盘和阻焊膜。
5：去潮处理由于PBGA对潮气敏感，因此在组装之前要检查器件是否受潮，对受潮的器件进行去潮处理。
6：印刷焊膏因为表面组装板上已经装有其他元器件，因此必须采用BGA专用小模板，模板厚度与开口尺寸要根据球径和球距确定，印刷完毕后必须检查印刷质量，如不合格，必须将PCB清洗干净并凉干后重新印刷。
对于球距为0.4mm以下的CSP，可以不印焊膏，因此不需要加工返修用的模板，直接在PCB的焊盘上涂刷膏状助焊剂。
BGA的返修及植球工
BGA的返修及植球工藝簡介--------------------------------------------------------------------------------By 佚名BGA的返修及植球工藝簡介一：普通SMD的返修普通SMD返修系統的原理：採用熱氣流聚集到表面組裝器件（SMD）的引腳和焊盤上，使焊點融化或使焊膏回流，以完成拆卸和焊接功能。
不同廠家返修系統的相異之處主要在於加熱源不同，或熱氣流方式不同，有的噴嘴使熱風在SMD的上方。
從保護器件的角度考慮，應選擇氣流在PCB四周流動比較好，爲防止PCB翹曲還要選擇具有對PCB進行預熱功能的返修系統。
二：BGA的返修使用HT996進行BGA的返修步驟：1：拆卸BGA把用烙鐵將PCB焊盤殘留的焊錫清理乾淨、平整，可採用拆焊編織帶和扁鏟形烙鐵頭進行清理，操作時注意不要損壞焊盤和阻焊膜。
用專用清洗劑將助焊劑殘留物清洗乾淨。
2：去潮處理由於PBGA對潮氣敏感，因此在組裝之前要檢查器件是否受潮，對受潮的器件進行去潮處理。
3：印刷焊膏因爲表面組裝板上已經裝有其他元器件，因此必須採用BGA專用小模板，模板厚度與開口尺寸要根據球徑和球距確定，印刷完畢後必須檢查印刷質量，如不合格，必須將PCB清洗乾淨並涼幹後重新印刷。
對於球距爲0.4mm以下的CSP，可以不印焊膏，因此不需要加工返修用的模板，直接在PCB的焊盤上塗刷膏狀助焊劑。
需要拆元件的PCB放到焊爐裏，按下再流焊鍵，等機器按設定的程式走完，在溫度最高時按下進出鍵，用真空吸筆取下要拆下的元件，PCB板冷卻即可。
4：清洗焊盤用烙鐵將PCB焊盤殘留的焊錫清理乾淨、平整，可採用拆焊編制帶和扁鏟形烙鐵頭進行清理，操作時注意不要損壞焊盤和阻焊膜。
5：去潮處理由於PBGA對潮氣敏感，因此在組裝之前要檢查器件是否受潮，對受潮的器件進行去潮處理。
6：印刷焊膏因爲表面組裝板上已經裝有其他元器件，因此必須採用BGA專用小模板，模板厚度與開口尺寸要根據球徑和球距確定，印刷完畢後必須檢查印刷質量，如不合格，必須將PCB清洗乾淨並涼幹後重新印刷。
BGA的返修及植球工艺简介
使用HT996进行BGA的返修步骤：
1：拆卸BGA
把用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编织带和扁铲形烙铁头进行清理，操作时注意不要损坏焊盘和阻焊膜。
用专用清洗剂将助焊剂残留物清洗干净。
2：去潮处理
由于PBGA对潮气敏感，因此在组装之前要检查器件是否受潮，对受潮的器件进行去潮处理。
BGA的返修及植球工艺简介
【来源:SMT信息网】【作者:SMTA】【时间: 2005-12-27 9:06:54】【点击:2022】
一：普通SMD的返修
普通SMD返修系统的原理：采用热气流聚集到表面组装器件（SMD）的引脚和焊盘上，使焊点融化或使焊膏回流，以完成拆卸和焊接功能。
不同厂家返修系统的相异之处主要在于加热源不同，或热气流方式不同，有的喷嘴使热风在SMD的上方。从保护器件的角度考虑，应选择气流在PCB四周流动比较好，为防止PCB翘曲还要选择具有对PCB进行预热功能的返修系统。
..--如果BGA四周与PCB之间的距离是不一致说明四周温度不均匀。
三：BGA植球
1：去处BGA底部焊盘上的残留焊锡并清洗
用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编织带和扁铲形烙铁头进行清理，操作时注意不要损坏焊盘和阻焊膜。
用专用清洗剂将助焊剂残留物清洗干净。
2：在BGA底部焊盘上印刷助焊剂
3：印刷焊膏
因为表面组装板上已经装有其他元器件，因此必须采用BGA专用小模板，模板厚度与开口尺寸要根据球径和球距确定，印刷完毕后必须检查印刷质量，如不合格，必须将PCB清洗干净并凉干后重新印刷。对于球距为0.4mm以下的CSP，可以不印焊膏，因此不需要加工返修用的模板，直接在PCB的焊盘上涂刷膏状助焊剂。需要拆元件的PCB放到焊炉里，按下再流焊键，等机器按设定的程序走完，在温度最高时按下进出键，用真空吸笔取下要拆下的元件，PCB板冷却即可。
BGA封装器件返修技术
BGA 封装器件返修技术摘要：由于BGA (Ball Grid Array球栅阵列)技术应用领域的广泛化,其BGA 返修技术已被各电装企业重视。
本文按照BGA元器件返修工艺流程为顺序,介绍了BGA封装器件返修技术，侧重阐述了BGA元器件返修工艺过程控制,重点论述了回流焊接温度曲线设置、BGA植球等工艺技术控制手段及工艺要求。
关键字： BGA返修植球温度曲线随着科学技术的发展,电子产品对数据处理功能和空间的需求愈来愈大,元器件将不断朝功能小型化、多用途化方面发展。
在电子产品的应用领域,产品的核心-印制电路片的制造工艺也进行了重要的改革,将传统电子元器件封装技术向高密度封装器件转变。
常规的细间距SOP、QFP器件已不适应高密度产品功能要求,因此具备多端口、信息存储处理容量大、晶片体积小等优点的BGA(Ball Grid Array球栅列阵)封装大量应用与高端电子产品中,BGA返修技术变得尤为重要。
1.BGA 封装简介及返修流程BGA封装是球栅阵列封装，是通过整个元器件底部焊锡球和PCB相连,这样增加了整个元器件的I/O数,并拥有优异的散热特性。
由于引线较短,因此引线的互感和引线内部的互感都较小。
回流焊接过程中,熔融的焊球和焊膏相互之间的润湿性作用可以带来提高自校准效应,甚至可以将明显的焊球偏移校准复位，确保焊接后器件与焊盘无偏差，这对于BGA回流焊质量及复修成功率都具有较好的改善效果。
当然BGA返修技术在SMT行业中仍然属于最难的返修技术，由于BGA封装的引脚位于元器件的底端,不易维修,如果其中一个引脚焊接不良,需要将整个元器件拆卸,需要对器件重新植球后焊接。
本文正是在这样的条件下提出如何确保BGA 器件的返修质量，制定了完善的BGA器件返修工艺流程：返修前准备—器件拆卸—焊盘除锡—BGA植球—回流焊接—检测2.返修前准备2.1 印制板模块烘烤为了避免PCB模块拆焊时PCB局部变形、分层，BGA器件受潮加热时损坏BGA器件，在返修前应对待返修PCB模块进行去潮烘烤处理。
简述bga的返修基本流程
简述bga的返修基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!BGA（Ball Grid Array，球栅阵列封装）的返修基本流程如下：1. 准备工作准备好返修所需的工具和材料，如热风枪、BGA 返修台、助焊剂、锡球、清洁剂等。
BGA返修工艺（图文教程）
BGA返修工艺（图文教程）BGA是一种目前常用的封装形式，以其多I/O，引脚短，体积小的优点迅速发展，BGA封装技术主要适用于PC芯片组、微处理器/控制器、ASIC、门阵、存储器、DSP、PDA、PLD等器件的封装。
但因其引脚在BGA下表面，使得其返修的难度增大，且返修工艺也比较复杂。
随着长期的使用，当BGA的引脚磨损，会导致相关元器件的功能出现问题，这里我们就来详细地介绍一下BGA的返修工艺。
首先，准备BGA返修需要用到的工具。
BGA故障的PCB板*1；BGA返修台*1（这个根据个人决定，觉得技术高超的可以直接使用热风枪）；热风枪*1；电烙铁*1；加热台*1；植球台*1；对应的钢网*1片；笔刷*1；助焊膏*1瓶；锡球足够数量；BGA返修的步骤（这里使用BGA返修台维修，个人不建议使用热风枪来返修）一、拆焊1、按照国际惯例，第一步我们要先给PCB板和BGA进行预热，去除PCB板和BGA内部的潮气。
可使用恒温烘箱进行烘烤。
2、选择适合BGA芯片大小的风嘴并安装到机器上，上部风嘴要完全罩住BGA芯片或者稍微大1～2mm为合适。
上部风嘴可以大过BGA，但是绝对不能小于BGA，否则可能导致BGA受热不均。
下部风嘴则选用大于BGA的风嘴即可。
3、将有问题的PCB板固定在BGA返修台上。
调整位置，用夹具夹住PCB并使BGA下部风嘴（不规则的PCB板可使用异形夹具）。
插入测温线，调整上下部风嘴的位置，使上部风嘴覆盖BGA并与BGA 保持约1mm的距离，下部风嘴顶住PCB板。
4、设定对应的温度曲线，有铅熔点183℃，无铅熔点217℃。
可根据返修台内部自带的无铅标准温度曲线来使用并进行适当调整，如图。
（下图是我个人返修时设置的参数，仅供参考。
这里也建议使用可以直接通过程序设定温度曲线的BGA返修台，这样操作比较简便，温度方面也可以实时监测，方便调整）如无法拆下，再根据实际返修所遇到的情况进行适当调试。
5、点击拆焊，待机器报警时移开上部风头，并使用机器自带的真空吸笔吸起BGA。
(完整)BGA贴装与返修的工艺
BGA贴装与返修的基本知识一、理论知识1。
BGA定义BGA：Ball Grid Array 的缩写,中文名称：球栅阵列封装器件。
2 .BGA封装分类:PBGA--塑料封装：CBGA ——陶瓷封装TBGA ——载带状封装CSP： Chip Scale Package或μBGA──芯片尺寸的封装QFP: 四边扁平封装。
封装间距：0.3mm 0.4mm3．BGA保存环境：20-25℃ ,〈10%RH4．PBGA(1）用途：应用于消费及通信产品上（2）缺点：①与环氧树脂PCB的热膨胀系数相匹配，热性能好。
②焊接表面平整，容易控制。
③成本低.④电气性能良好。
⑤组装质量高.（3）缺点：PBGA容易吸潮。
要求：开封的PBGA要求在8小时内使用。
分析：普通的PBGA容易吸收空气中的水分，在焊接时迅速升温，使芯片内的潮气汽化导致芯片损坏。
拆封后的使用期限由芯片的潮湿敏感性等级所决定。
见表1。
5。
CBGA成分：Pb90Sn10熔点：302℃特点：通过低熔点焊料附着到陶瓷载体上，然后这种器材通过低熔点焊料连接到PCB上，不会发生再流现象。
再流焊接峰值温度：210-225℃缺点：与PCB的热膨胀系数不匹配，容易造成热疲劳失效；热可靠性差；成本高。
优点：共面性好，易于焊接，对湿气不敏感存储时间长6。
TBGA焊锡球直径:0。
76㎜球间距：1.17㎜与CBGA相比，TBGA对环境温度控制严格，因芯片受热时，热张力集中在四个角，焊接容易有缺陷。
7。
锡球焊球间距:1.27mm、1。
0mm、0.8mm、0。
6mm;焊球直径:0.76mm、0.6mm、0。
4mm、0。
3mm；有铅熔点183℃;无铅熔点217℃注意事项：锡球需储藏与清洁干爽的环境,不可用手或其他物品接触它，以防止锡球变形或受油脂污染。
未开封的锡球可保存一年。
8.无铅锡与有铅锡的主要区别（1)熔点不一样。
（有铅183℃无铅217℃）（2）有铅流动性好，无铅较差。
（3）危害性.无铅即环保，有铅非环保。
BGA封装技术及其返修工艺
姓名：韩京跃BGA封装技术及其返修工艺随着电子产品向小型化、便携化、网络化和高性能方向发展，对电路组装技术和I/O引线数提出了更高的要求，芯片体积越来越小，芯片引脚越来越多，给生产和返修带来困难。
原来SMT 中广泛使用的QFP（四边扁平封装），封装间距的极限尺寸停留在0.3mm，这种间距引线容易弯曲、变形或折断，相应地对SMT组装工艺、设备精度、焊接材料提出严格的要求，即使如此，组装小间距细引线的QFP，缺陷率仍相当高，最高可达6000ppm，使大范围应用受到制约。
近年出现的BGA（Ball Grid Array 球栅阵列封装器件），由于芯片引脚不是分布在芯片的周围而是在封装的底面，实际是将封装外壳基板原四面引出的引脚变成以面阵布局的pb/sn 凸点引脚，这就可以容纳更多的I/O数，且可以较大的引脚间距如1.5、1.27mm代替QFP的0.4、0.3mm，很容易使用SMT与PCB上的布线引脚焊接互连，因此不仅可以使芯片在与QFP相同的封装尺寸下保持更多的封装容量，又使I/O引脚间距较大，从而大大提高了SMT组装的成品率，缺陷率仅为0.3～5ppm，方便了生产和返修，因而BGA封装技术在电子产品生产领域获得了广泛使用。
随着引脚数增加，对于精细引脚在装配过程中出现的桥连、漏焊、缺焊等缺陷，利用手工工具很难进行修理，需用专门的返修设备并根据一定的返修工艺来完成。
按封装材料的不同，BGA元件主要有以下几种：·PBGA（plastic BGA,塑料封装的BGA）；·CBGA（ceramic BGA,陶瓷封装的BGA）；·CCBGA(ceramic column BGA,陶瓷柱状封装的BGA)；·TBGA（tape BGA, 载带状封装的BGA）；·CSP（Chip Scale Package或mBGA）。
PBGA是目前使用较多的BGA，它使用63Sn/37Pb成分的焊锡球，焊锡的熔化温度约为183℃。
BGA返修流程(一)
BGA返修流程(一)BGA rework ProcessBGA返修, 如采用更换新BGA的方式(考虑到拆下的BGA再可用性), 一般可使用两种方式来重新焊接: 1. 在PCB的PADS上印刷锡膏或FLUX后焊接; 2. 在BGA的球面上直接印刷锡膏或FLUX后焊接. 针对在PADS上直接印刷的方式, 因为要考虑周边的元件影响, 以及小钢网的操作性, 在此我们不做论述. 现只对比较实用的BGA球上直接印刷的方法做介绍如下:清洗焊盘. 拆下BGA后, 焊盘上残留大量的松香和残锡, 在重焊接前一定要清洗干净. 用焊锡吸锡带(solder-wick)清除，配合使用扁平型烙铁嘴的烙铁. 用热的烙铁嘴在焊盘上一行一行地清除.操作员必须小心地保持吸锡带在烙铁嘴与板之间.旧的焊锡可以迅速去掉，随后，元件上的助焊剂残留应该用认可的溶剂清除，让焊盘区域清洁.印刷锡膏/FLUX. 直接印刷到BGA上, 要用到特制的带有钢网的夹具. 使用方法如下列图示:1. 取BGA印刷工装2.拉开卡紧条, 放进BGA3. 调整位置4.放置钢网取下钢网5. 印刷锡膏6.拉开卡紧条, 取下下模7. 盖上模, 翻转 8.放大图例BGA放置. 印刷好的BGA放置到返修站的吸嘴上, 实行对位微调对正后贴放与焊盘上.光学对正1. 吸到放置头上2.放大图示对正放置后, 按照Reflow Profile运行返修站安装程序, 即可.这种方法的好处在于: 操作性好, 灵活. 但要求有带光学对正系统的BGA返修站.注意事项:1. 清洗焊盘是要采用优质的吸锡带, 主要是防止BGA焊盘的被拉伤; 要使用扁平型的烙铁头, 加热范围宽, 更有利于吸锡带的工作.2. 焊盘上的松香残留物也要清洗干净, 否则影响焊接质量.3. BGA必要是要进行预先烘烤, 除去水份.。
BGA植球和返修作业规范
BGA植球和返修作业规范1.目的：指导生产部维修人员在使用返修设备返修有铅、混合、无铅工艺单板面阵列器件时，正确的进行程序选择及调用、规范操作方法和过程，保证返修单板的返修质量。
2.适用范围：适用于返修有铅及无铅工艺板上面阵列器件如PBGA、QFP、PLCC、SOIC、CSP、BGA插座等时程序的选择、调用及返修操作。
3.定义：无4. 职责：4.1 生产部维修人员负责BGA返修台操作、设备维护，对产品的维修；4.2 SMT工艺工程师负责测量返修台温度曲线、设备参数设置及管理，为维修人员操作、保养提供技术支持；4.3 品质部IPQC检验人员负责维修后产品的外观检验。
5. 内容：5.1 返修工具、辅料及设备5.1.1 返修工具：BGA返修台、电铬铁、刮刀、小钢网、真空吸笔、剪刀、镊子、画笔（涂焊膏用）；无铅与有铅BGA返修工具不能混用。
5.1.2 辅料：锡球、助焊膏Alpha metals(免洗型)、有铅锡膏(Sn63Pb37)、无铅锡膏(Sn96.5Ag3.0Cu0.5)、无尘布。
5.1.3 返修设备ERSA IR550返修台：此设备有3个加热系统，其中上和下精确加热目标芯片和线路板的是热风型加热。
第3个是一种红外发热体，侧面逐步地加热整个的印制线路板。
(ERSA IR550 返修台如下图）5.1.4 各辅助专业工具：助焊膏、画笔、吸锡绳印刷小钢网、刮刀 BGA直球治具 BGA锡球5.2 维修流程:5.2.1 维修前准备：（1）做好静电防护工作（2）维修前维修板以80℃烘烤6H。
（3）检查维修板正面、背面，有光纤、电池等需要拆除后才可返修；（4）检查维修板正面或背面，确认在返修过程有受热影响的塑封器件、热敏感元件、BGA及其他芯片，需用高温胶带进行隔热处理，防止损坏周边元件。
（5）拆除及焊接BGA前使用测温板测定返修台温度，测定温度应符合《炉温曲线管理规范》。
5.2.2 拆除BGA（1）将返修板放置在返修台上调整好位置固定，依器件尺寸的2倍调整返修台上加热罩开口的大小，从设备的程序目录中选定相应的返修程序对BGA进行加热。
