中考复杂电路中电流表、电压表测量对象的判定方法（干货）

中考复杂电路中电流表、电压表测量对象的判定方法（干货）
在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

打开今日头条，查看更多图片
判断电压表的方法：
第一步：要先看电压表是否测电源电压，
方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。

第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。

方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果
你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述的回路中的（某个或某几个）电阻的。

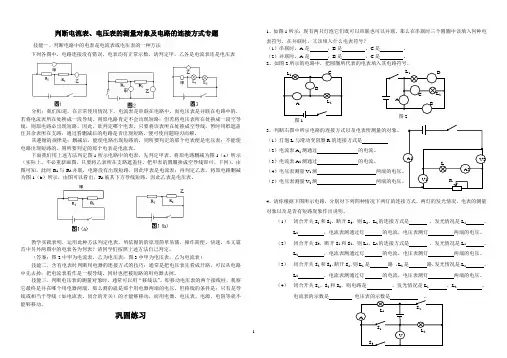

判断电流表、电压表的测量对象及电路的连接方式专题

1判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。

其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

下面我们用上述方法判定图1所示电路中的电表，先判定甲表。

将原电路删减为图1（a ）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。

下同）。

由图可知，此时R 1与R 2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b ）所示，由图可以看出，R 2被其下方导线短路，因此乙表是电压表。

教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。

本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。

（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是，B 是，C 是。

中考物理电压表电流表测量对象判断技巧专题

电压表电流表的测量对象判断1.串并联电路识别【方法总结】Ⅰ定义法：用电器逐个顺次连接的是串联电路.用电器并列连接的是并联电路.Ⅱ电流法：(常用)电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路.Ⅲ拆除法：拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路.(2019湖南衡阳)(双选)如图所示,下列说法正确的是 ( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮(2019重庆B卷)关于如图电路的判断,正确的是 ( )A.只闭合开关S1时,灯泡L1、L3并联B.B.只闭合开关S2时,灯泡L2、L3并联C.只闭合开关S2、S3时,灯泡L2、L3串联D.闭合所有开关时,灯泡L1、L2并联,L3短路2.电压表电流表测量对象的判断【方法总结】Ⅰ电流表测量对象的判断：1.电流流向法看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。

若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。

2.断路法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。

Ⅱ电压表测量对象的判断：1.对于简单电路,判断电压表测量对象的方法：看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。

2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。

判断电流表的测量对象

判断电流表的测量对象
断路法（去表法)：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表分别测量哪些灯泡的电流。

分析当断开A3时，L3断路，故A3测的是L3的电流。

当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。

当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？
分析首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A1时，三灯断路，故A1测的是三灯并联的总电流。

当断开A2时，如图3，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。

当断开A3时，如图4，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。

所以
解得
练习
1. 如图5，三只电流表的读数分别为
，这三个电流的大小关系为（）
A. B.
C. D.
2. 如图6所示，流过灯泡L1的电流为I1，流过灯泡L2的电流为I2，电流表的读数为I3，则三个电流的关系是（）
A.
B.
C.
D.
答案：1. （D）。

2. （C）。

2020年《电流表和电压表的使用和测量》考点+训练

《电流表和电压表的使用和测量》考点+训练准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

1、电流表和电压表的使用及读数：（1）电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数：电流表电压表量程0～0.6A 0～3A 0～3V 0～15V分度值0.02A 0.1A 0.1V 0.5V读数方法先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A 0.1A×16=1.6A 0.1V×19=1.9V 0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。

2、电流表测量对象的判断：电路测量对象串联电路电路图和实物图测电路中的电流，也是通过每个电路元件的电流，即与谁串联就测谁的电流并联电路电路图电流表在支路上测支路电流电流表在干路上测总电流实物图电流表从正接线柱分开测支路电流，从负接线柱分开测干路电流电流汇合到电流表的正接线柱测干路电流，汇合到负接线柱测支路电流注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。

中考物理复习--怎样判断电流表和电压表的测量对象

怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。

分析当断开A 3时，L 3断路，故A 3测的是L 3的电流。

当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。

当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。

当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。

当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。

所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+，解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（） A. 321I I I == B. 321I I I >> C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（）A. 213I I I +=；B.321I I I += ；C. 0231==I I I ，；D. 0321==I I I ，答案：1. （C ）。

专题3电流表、电压表使用与测量对象(原卷版+解析)

专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。

而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

【答案】正负接线柱反接改接小量程。

【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。

【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

初三物理专题第二讲判断电流电压表测量对象

（4）如图4，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。
（5）如图5，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压。电压表V2测量两端的电压。
（6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V测量两端的电压。
11、如图所示，电源是由4节蓄电池串联组成。当开关S闭合后，电压表的示数为5V，电流表的示数为0.3A，则灯L1两端的电压为V，L2两端的电压为V，通过L2的电流是A。
12、如右图所示的电路中,当S1闭合、S2断开时,电压表示数为3伏;当S1断开、S2闭合时，电压表示数为5伏，则电灯L1两端电压为________伏,电灯L2两端电压为_______伏,电源电压为______伏.
C、L2两端的电压为3V D、L2两端的电压为9V
4、如图所示，开关闭合后，电路中最容易损坏的是（）
A、灯泡L B、电流表A C、电压表V1D、电压表V2
5、在如图所示的电路中，当开关S闭合时，电压表V1的示数为3V, V2的示数为6V，则电源电压为（）
A.3V B.6V C.9V D.12V
6、如图所示的电路中，电源电压为6V并保持不变，R1、R2为两个阻值相同的电阻，开关S1闭合后，下列说法中正确的是（）
初三物理专题第二讲：判断电流电压表测量对象
教学目的
1、学习判断电流表电压表测量对象的方法
2、掌握串并联电路中电流电压的规律
3、学会运用多种方法判断电路中的电流电压表位置
知识讲解
一、判断电流表的测量对象方法
方法：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测的就是这些用电器的电流

断路法判断电流表测量对象

判断电流表的测量对的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。
分析：如图2，当 L3 断断开A3时，____ 路，故A3测的是 ______ L3 的电流；
2、如图6所示，当闭合S 1，S 2和S3都断开时， L1、L2、电流表A1测的是的电流，电流表A2测的是 L1、L2、的电流；当S 2和S3闭合、 S 1断开时，电流表A1测的是 L1 的电流，电流表A2测的是 L2、的电流；电流表A3测的是 L1、L2、的电流；
分析：如图3，当断开A2时， L2、L3 断路， ______ 故A2测的是 _____ L2、L3 的电流；
分析：如图3，当断开A1时， L______ 断路， 1、L2、L3 故A1测的是 L1、L 2、L3 的电流； _____
练习 L1、L2、 1、如图5，电流表A1测的是_________ L2、的电流，A2测的是___________ 的电流

判断电流表电压表的测量对象

怎样判断电流表的测量对象在复杂的电路小.不易判断电流表的测量对象’这甲教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流.1.断开电流表，用电器因断路不能工作例1如图I,试判断电流表』八禺分別测量珈牝灯泡的电流。

分折当断开A）时,口斷路,故為测的是L$的电流•曲当断开他时,S【0均断路，故血测的是S并联的总电流.当断开Ai时，L P k.打全都断跻，故街测的是L“ J三灯并联的总电流。

图I2.断开电流表，用电器因短路不能工作例2如国2所示的电路，与咲闭合时*电流表介仏•血的示数分别为12.4.064—J和0.9A,则通过灯厶.L厶的电流分別为多少?分析首先刊断MS q厶二个刘旳是并联的，再依次断开各电流表刊断苴所测电流Q当断开Ai时，三灯断路，故A】测的是三灯并联的总电流。

当断开池时，如图3, s a被短路,故他测的是s a两灯并联的电流・百度文库-让每个人平等地提升自我当断开人时,如图4, —S被短路,故街测的是S 5两灯并联的电流，所以厶+/2+I3^L2A厶 +/2=0.6A, 12+ 厶=解得厶=0" 7. =0.3/4, l3= 0.6A百度文库-让每个人平等地提升自我练习L如图5,三只电流表的读数分别为人、1“ （这三个电流的人小关系为（）\图4/4Pf]5Z如图6所示，流过灯泡Li的电流为S 流过灯泡S的电流为&电流表的读数为I. 则三个电流的关系是( )C* ly —1^9厶=0D. /( = J29 I、— 0百度文库---让每个人地提升自我答案：L (C)。

2. (C) =图65百度文库-让每个人平等地提升自我6让我们先看一个题目：如图1所示，电压表测出的是（）A. R i 两端的电压B. R 两端的电压C. 电源电压D. 无法确定看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。

这是一种“异形连接”。

电流表怎么知道测谁的电流

电流表怎么知道测谁的电流
答：电流表测谁的电流可以用过电路安装方式来看：电流表安装在并联电路中，其测量的就是电源电压，因为其电路都是一样的；而安装在串联电路中，就要看位置了，安装在干路上，测量的就是总电流，安装在支路上，测量的就是这个支路的电流。

1、电流表和哪一个用电器串联,就测哪一个用电器的电流。

2、电流表和哪个用电器并联,就把那个用电器短路了。

3、分析电路有个办法：用铅笔在电路图上标出电流方向（或者直接把自己想象成电流,从电源正极出发,走走走……）分析起来就比较容易了。

电表测量对象

测量对象
串联电电路图测电路中的电流，也是通过每个电路元件的电流，路实物图即与谁串联就测谁的电流。
并联电路[
电流表在支路上测支路电路图
电流表在干路上测总电流。
来源
电流表从正接线柱分开测支路电流，从负接线柱
:Zxxk.C
分开测干路电流。
om]
实物图电流汇合到电流表的正接线柱测干路电流，汇合
（1）S断开时,每盏灯的电压，，及电源电压为多少 ?
（2）S闭合时,每盏灯的电压是多少?
，，。
17
5.如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为 0.8A，电流表A2的示数为0.5 A，电压表的示数为8V.下列判断不正确的是( ) A.通过灯L1的电流为0. 3 A B.灯L1两端的电压为8V C.灯L2两端的电压为8 V D.电源两端的电压为16 V
A．0．5V B．2V C．2．5V D．7V
2、如图所示，将开关S闭合后，电压表V1、V2的示数分别是10V和4V，则此时L2两端的电压为（） A．4V B．6 V C．10 V D．14V
3：去源法
所谓去源就是“去掉”电源（用手挡住电源）后，再看电压表能与哪部分构成回路，那么电压表测量的就是这一部分的电压。
15
3.如图所示，闭合开关，两灯都发光，各电表都能正常工作.下列判断正确的是( ) A.甲、乙、丙都是电流表 B.甲、乙、丙都是电压表 C.甲、丙是电压表，乙是电流表 D.甲、乙是电流表，丙是电压表
16
4、如图所示，电源电压保持不变，当开关S断开时，V1的示数为 7V，V2的示数为9V；当开关S闭合后，V1的示数为11V，V2的示数为6V，求:
18
6、如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P，使两电流表指针所指位置相同。下列说法正确的是（）

初三物理怎样判断电流表的测量对象学法指导不分本试题

卜人入州八九几市潮王学校初三物理怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，那么断开的电流表测量的就是这些用电器的电流。

1.断开电流表，用电器因断路不能工作例1如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。
