碎石桩作业指导书(修改)
碎石桩施工作业指导书1
碎石桩施工作业指导书1----7747c0f6-7162-11ec-95df-7cb59b590d7d新建沈西工业走廊火石岗至渤海铁路工程碎石桩施工作业指导书2021年11月5日发布2021年11月10日实施1.适用范围一2.作业准备............................................................................ . (1)3.技术要求一4.施工工艺流程............................................................................ .. (2)5.质量控制要点四6.劳动组织............................................................................ . (5)7.材料要求六8.设备机具配置............................................................................ .. (6)9.质量检验七10、安全、环保措施............................................................................ (7)神溪工业走廊新建霍市港渤海铁路路基工程碎石桩施工作业指导书1.适用范围适用于新建沈西工业走廊火石岗至渤海铁路dk119+043.5～dk145+761.57段路基碎石桩施工。
2.手术准备2.1内业技术准备作业指导书编制完成后，组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，开工前熟悉规范和技术标准。
制定安全保证措施。
对施工人员进行技术交底，对施工人员进行在岗技术培训，持证上岗。
2.2外业技术准备施工作业层涉及的各种外部技术数据收集。
2-振冲碎石桩作业指导书

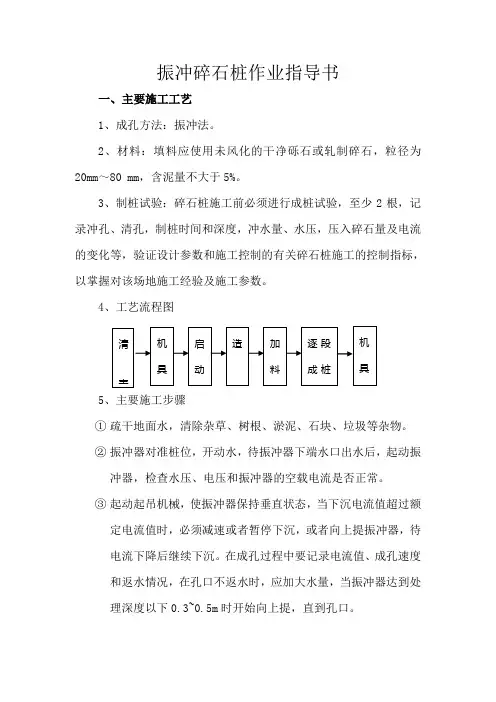

振冲碎石桩作业指导书一、主要施工工艺1、成孔方法：振冲法。
2、材料：填料应使用未风化的干净砾石或轧制碎石，粒径为20mm～80 mm，含泥量不大于5%。
3、制桩试验：碎石桩施工前必须进行成桩试验，至少2根，记录冲孔、清孔，制桩时间和深度，冲水量、水压，压入碎石量及电流的变化等，验证设计参数和施工控制的有关碎石桩施工的控制指标，以掌握对该场地施工经验及施工参数。
4、工艺流程图5、主要施工步骤①疏干地面水，清除杂草、树根、淤泥、石块、垃圾等杂物。
②振冲器对准桩位，开动水，待振冲器下端水口出水后，起动振冲器，检查水压、电压和振冲器的空载电流是否正常。
③起动起吊机械，使振冲器保持垂直状态，当下沉电流值超过额定电流值时，必须减速或者暂停下沉，或者向上提振冲器，待电流下降后继续下沉。
在成孔过程中要记录电流值、成孔速度和返水情况，在孔口不返水时，应加大水量，当振冲器达到处理深度以下0.3~0.5m时开始向上提，直到孔口。
④成孔后孔内泥浆比重较大，填料在孔内的下沉速度会减慢，容易造成淤塞，需对孔内泥浆进行稀释，清孔后，开始填料，利用振冲器将填入的石料不断挤入侧壁土层，使桩身填料密实。
⑤振密加固到孔口形成，先关闭振冲器，再关闭水泵。
⑥机具定位，施工采用从一边推向一边的施工顺序，进行逐排施工。
二、施工注意事项1）、施工机械主要机具为振冲器、起吊机械、施工专用平车和水泵。
供水设备：出口水压应为400kPa～600kPa，流量20m3/h～30m3/h，起重机械起吊能力应大于15t。
2）、碎石桩施工应根据制桩试验成果严格控制水压，电流和振冲器在固定深度位置的留振时间。
3）、水压视土质松软及其强度而定，一般对强度较低的软土水压要小些，对强度较高的软土，水压宜大，成孔时水压宜大，制桩振密时水压宜小，水压随深度适当增高，但接近加固深度1米处应减低，以免底层土扰动，水量要充足，使孔内充满水，以防止塌孔。
4）、严格控制电压稳定：一般为（380±20）V。
水泥粉煤灰碎石桩（CFG桩）作业指导书
水泥粉煤灰碎石桩（CFG桩）作业指导书水泥粉煤灰碎石桩（CFG桩）作业指导书1适用范围本工程水泥粉煤灰碎石桩（CFG桩）的施工。
2编制依据(1)GB50204-2015混凝土结构工程施工质量验收规范(2)GB50300-2013建筑工程施工质量验收统一标准(3)GB50202-2002建筑地基基础工程施工质量验收规范(4)JGJ79-2012建筑地基处理技术规范(5)JGJ106-2014建筑基桩检测技术规范(6)设计文件3施工准备(1)材料准备采用“众盛”C25预拌混合料，坍落度要求：泵送混合料控制在160-200mm。
(2) 施工机具TS-22长螺旋钻机1台（动力头功率45kw×2）、混合料输送泵1台、315Kw发电机1台，混合料捣固棒2台、三级电箱2个、小推车5辆，串筒及漏斗1套。
(3) 作业条件①工程地质勘察报告、基础施工图纸、施工组织设计齐全,技术交底清楚,安全防护等措施符合要求。
②建筑场地地面上所有障碍物和地下管线、电缆等均已全部拆除或搬迁。
③施工场地已进行平整、碾压，对桩机运行的松软场地已进行预压处理，周围已做好有效的排水措施。
④试桩应不小于3组（每组7根），每组试桩施工结束28天后对桩身完整性及复合地基载荷试验，承载力满足设计要求后，应对试桩再次进行桩身完整性检测，检测报告经设计单位确认后方可施工工程桩。
⑤完成现场测量放线工作,桩轴线控制桩及水准基点桩已经设置并编号，且经复核并办理完验收确认、签字手续；在桩孔位置（按CFG 桩布桩图注明的桩位编号）已经放线钉标桩定位。
⑥供水、供电、运输道路、现场小型临时设施已经设置就绪。
4施工工艺流程→→→→① 桩机就位：应使钻杆垂直对准桩位中心，确保CFG 桩垂直度偏差不大于0.5％，满堂布桩基础，桩位偏差不应大于0.4倍桩径。
采用在钻架上挂垂球的方法，在钻架上刻上明显的对照位置线，每根桩施工前都有专门的人员进行桩位对中及垂直度检查，满足要求后，方可开钻。
振动沉管碎石桩作业指导书
碎石桩作业指导书一、工程概况沈阳绕城高速公路改扩建工程路面综合二合同段路基工程，桩号K21+500～K28+500，路基全长 7km，其中振动沉管碎石桩段落为：K25+120～K25+310（朱尔屯互通区）、K25+310～K26+340、K26+340～K26+520(沈北服务区)，该施工段落内存在厚度 不均的软土，厚度 2～10 米，地表为 3～4 米的粉质土硬壳层。
软土层主要为粉 质黏土层。
振动沉管粒料桩设计为：桩长 8～14 米，桩径 0.5 米，间距 1.5 米， 工程量共计 17889 根，总长度 177757 米。
处理位置：纵向：K25+120～K26+520；横向：摆布侧均为原路基开挖台阶后的最下一级内侧开始处理至护坡道外缘处。
二、编制依据1、依据招、投标文件、设计图纸中规定的技术标准及工艺要求。
2、依据《公路工程质量检验评定标准》（土建工程）（JTG F80/1—2004）。
3、依据《公路路基施工技术规范》（JTG F10—2022）。
4、依据《公路工程施工工艺标准》（FHEC-LJ-14）。
三、合用范围碎石桩合用于挤密松散砂土、素填土和杂质土等路基，对于饱和黏性土地 基上主要不以变形为控制的工程也可采用碎石桩置换。
碎石桩加固地基普通用于加固路堤、工民建构筑物、港湾构筑物、土工构筑物、材料堆场等的地基， 地基加固深度普通为 7～8 米。
四、施工准备1、熟悉图纸，掌握地质情况和现场施工条件。
2、确定碎石桩施工顺序，安排好施工进度和劳动组织。
3、向施工技术人员交底以全面了解设计意图。
4、对各班组和操作人员进行技术安全交底。
5、清除路基范围内杂草、树根、腐殖土等。
碾压整平。
做好场地暂时排水 系统，做好保证运输道路畅通。
6、振动打桩机、装石料斗等通过吊钩、缓冲器吊起，沿导杆上下挪移，检 查机械各部件及操作系统是否正常运转。
辅助设备有起重机、装载机、空压机 等。
7、碎石级配以自然级配为宜，粒径控制在 2～5㎝，含泥量不大于3%。
(修改)碎石桩施工作业指导书
朔神高速公路第二总监办碎石挤密桩施工作业指导书编制：审核：批准：山西晋达交通建设工程监理有限公司呼北高速朔神项目JL2总监办二O二O年九月十日一、编制依据1《建筑地基基础工程施工质量验收规范》（GB50202-2002）2《建筑地基处理技术规范》（JGJ79-2012）3《建筑桩基技术规范》（JGJ94-2008）4《建筑基桩检测技术规范》（JGJ 106-2003）5其它国家、行业及地方标准6设计单位提供的施工图纸二、工程施工特点2.1碎石桩的型号及布桩范围本次设计碎石桩桩径0.5m，桩间距1.5m，桩长17-20m，碎石桩按等边三角形排列布置，布桩范围为路基坡脚线外2m。
碎石桩布桩范围：路基坡脚线外2m。
图2.1-1沉管碎石桩横断面图图2.1-2沉管碎石桩横断面图三、施工部署现场施工人员配备桩机24小时施工，每台静压桩机配备1套操作班组，班组5个人。
表3-1碎石桩施工人员配置表序号工种人数职责1 班组长 1 负责施工指挥，协调各工序间联系2 司钻 2 负责钻机成孔、压桩3 投料操作员 2 负责碎石卸料、投料4 其他 4 配合钻机的零星工作四、施工工艺4.1 工艺流程4.1.1 施工准备（1）、场地平整施工：振冲碎石桩施工前先进行场地平整，场地平整标高为根据地形图拟定的标高，施工时根据"宁填勿挖"的原则进行整平。
挖除地表坚硬物体，使振冲器能顺利下钻。
（2）、布置场内运输道路、道路两边的排水盲沟、纵向排水沟、料场、准备好照明设施以便夜间施工。
（3）、场地清理与掘除：在现场确定清理、掘除、拆除的范围后，按施工规范和设计要求进行清理。
①、土及草皮在较干硬的地主要用推土机、人工配合、装载机铲除，自卸车运输弃于指定弃土区。
低洼潮湿的地方主要用挖掘机清除，机械无法清除的地方则用人工挖除。
②、填方路基用地范围内的垃圾、有机物残渣及原地面以下至少200mm内的草皮、树根、农作物的根系和表土予以清除，并符合振冲碎石桩桩顶标高。
碎石桩作业指导书.doc

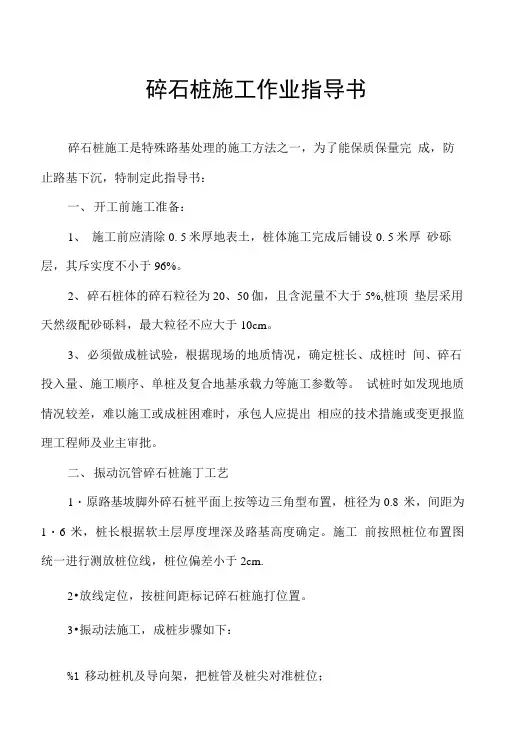

碎石桩施工作业指导书碎石桩施工是特殊路基处理的施工方法之一，为了能保质保量完成，防止路基下沉，特制定此指导书：一、开工前施工准备：1、施工前应清除0. 5米厚地表土，桩体施工完成后铺设0. 5米厚砂砾层，其斥实度不小于96%。
2、碎石桩体的碎石粒径为20、50伽，且含泥量不大于5%,桩顶垫层采用天然级配砂砾料，最大粒径不应大于10cm。
3、必须做成桩试验，根据现场的地质情况，确定桩长、成桩时间、碎石投入量、施工顺序、单桩及复合地基承载力等施工参数等。
试桩时如发现地质情况较差，难以施工或成桩困难时，承包人应提出相应的技术措施或变更报监理工程师及业主审批。
二、振动沉管碎石桩施丁工艺1・原路基坡脚外碎石桩平面上按等边三角型布置，桩径为0.8 米，间距为1・6米，桩长根据软土层厚度埋深及路基高度确定。
施工前按照桩位布置图统一进行测放桩位线，桩位偏差小于2cm.2•放线定位，按桩间距标记碎石桩施打位置。
3•振动法施工，成桩步骤如下：%1移动桩机及导向架，把桩管及桩尖对准桩位；%1启动振动锤，把桩管下到预定的深度；%1向桩管内投入规定数量的碎石料（根据施工试验的经验，为了提高施工效率，装碎石也可在桩管下到便于装料的位置时进行）；%1把桩管提升一定的高度（下碎石顺利时提升高度不超过1〜2m）,提升时桩尖自动打开，桩管内的砂石料流入孔内；%1降落桩管，利用振动及桩尖的挤压作用使碎石密实；%1重复4、5两工序，桩管上下运动，碎石料不断补充，碎石桩不断增高；%1桩管提至地面，碎石桩完成。
三、质量控制1•桩体连续密实，不得有断桩、缩径、加砂等缺陷。
2•应在施工期间及施工结束后，检查碎石桩的施工记录。
注意施工时碎石料应分批加入，每次加料量一般为1米桩长的填料。
对沉管法，尚应检查套管往复挤压振动次数与时间、套管升降幅度和速度、每次填碎石料量等项施工记录。
3.施工后应间隔一定时间方可进行质量检验。
对饱和粘性土地基应待孔隙水压力消散后进行，间隔时间不宜少于28d；对粉土、砂土和杂填土地基，不宜少于7d。
碎石桩施工作业指导书
1、适用范围本作业指导书适用于路基碎石桩施工作业，其他项目需要时可参照执行。
2、作业准备项目部技术人员对现场情况进行实地踏勘，认真研究施工图设计的各项技术指标与设计意图，并结合挖孔桩施工工艺，对设计疑问进行了详细的整理。
在桩孔开挖前需对边坡及台地的地表裂缝进行封闭处理，防止地表水下渗而影响孔壁稳固；然后对桩位区域的场地进行平整清理，平整高程以相应的桩顶标高为准，同时沿拟建道路及抗滑桩的走向，靠近道路内侧平整出施工场地，以便修筑施工道。
3、施工程序及工艺流程3.1 施工步骤(1)施工前必须进行成桩试验(至少2根)，以掌握对该场地的施工经验及施工参数(密实电流、填料量和留振时间等)，碎石桩形成后，必须大于中密状态(N63.5≥10)o(2)实际贯入碎石量应达到设计用量要求，在施工中必须确保桩体的连续、密实。
(3)碎石桩施工完毕后应将顶部松散桩体挖除或压实。
(4)碎石桩施工完成28天且符合设计要求后，铺设中粗砂垫层厚0.2m,与砂垫层定面铺设一层土工格栅，其上铺0∙2m 厚中粗砂垫层，碾压密实。
要求垫层密实度达到中密以上，满足地基系数K30≥100Mpa∕m o(5)土工格栅为双向土工格栅，最大抗拉强度≥50KN∕m,对应屈服伸长率≤13%.施工工艺流程图4、质量控制及检验4.1质量控制(1)在制桩过程中，各段桩体均应符合密实电流、填料量和留振时间等方面的要求。
制桩时宜将水量关小，填料方法或将振冲器提出孔口加料，或边振边填。
加料不宜过猛，原则上"少吃多餐"。
(2)施工现场应实现开设泥水排放系统，将制桩过程中产生的泥水集中引入沉淀池，沉淀池底部沉积的泥浆可定期挖出送至指定地点。
(3)碎石桩的施工顺序从中间向外围进行，或由一边推向另一边的方式施工。
(4)碎石桩施工结束后，路堤进行填筑前，注意设置沉降观测设备。
(5)搅拌桩的质量控制应贯穿在施工的全过程，实施全程的施工抽查。
施工过程中必须随时检查施工记录和计量记录。
碎石桩作业指导书
新建沪汉蓉通道合武铁路站前工程第Ⅰ标段（DK0+000~DK106+200段）碎石桩施工作业指导书文件编号：HW-ZDS-04发放编号：受控: A / 0版本：编制:复核:审批:中铁四局集团有限公司合武铁路Ⅰ标工程指挥部二零零五年九月一日碎石桩施工作业指导书一、适用范围1．工艺原理碎石桩是利用散体材料(碎石)填充到地基预成孔中或采用振冲设备,将碎石材料充实到地基土中,充实到地基土中的碎石具有一定的密实度并呈柱状分布,并形成复合地基,有置换、挤密、排水固结作用。
可以提高土的抗剪强度、提高承载力、加固排水固结提前完成沉降，可以挤密土体提高地基的均匀性减少沉降差异。
振冲法是利用一个产生水平向振动的管状设备，在高压水流下边振边冲，从而在软弱粘土地基中成孔，再在孔中分批填入碎石等散体坚硬材料，通过水平向振动力作用形成桩体，和原有地基土构成复合地基。
振冲法因加固机理不同按施工方法分为振冲置换法、振冲密实法、不加料振冲密实法、干振法等。
振冲置换法是在地基土中制造一群以石块、砂砾等散体材料组成的桩体，这些桩体与原地基土一起构成复合地基，使承载力提高，沉降减少，适用于处理不排水抗剪强度不小于20Kpa 的粘性土、粉土、饱和黄土和人工填土等地基。
振冲密实法适用于处理砂土和粉土等地基，称之为振冲挤密桩，通过在桩孔中填入碎石等坚硬材料来置换部分原地基土，以此达到加固地基的目的，此法即振冲置换法。
特点：1、施工工效高，工期短，不受季节限制。
2、机械设备和施工工艺简单，便于推广。
3、节省劳力，可就地取材，综合经济效益好。
不加料的振冲密实法仅适用于处理粘粒含量小于10%的粗砂、中砂地基（振动易液化）。
干振法是一种利用振动荷载预沉导管，通过桩管灌入碎石，在振、挤、压作用下形成较大密度的碎石桩。
它在加固软土（粉质、淤泥质粘土和饱和砂土或粉土液化）的作用主要表现在以下三个方面：1、振密、挤密作用（由于施工中不断加入石料，形成桩体时，桩间土得到挤密）。
碎石桩施工作业指导书
碎石桩施工作业指导书1.适用范围适用于xx铁路路基工程碎石桩施工（振动法）。
2.作业准备2.1场地准备清除施工范围内地表的浮土，清理并平整场地。
施工现场要做到三通一平即水通、电通、料通和场地平整。
满足机械设备进场要求。
通电，调试机械设备。
2.2人员配备、材料准备每台碎石桩机配备人员：现场指挥1名、机长1名，小型装载机司机1名，上料工人2名，施工记录员1名。
碎石桩所用的碎石进场应按批进行检验，并报监理验收合格后方可进场。
2.3机械设备碎石桩机（振动法），小型装载机（0.2m3）。
桩尖采用能有效挤压孔内石料的活瓣式结构。
主要检测设备：圆锥动力触探仪（N63.5），静荷载试验设备，密度、含水量试验等试验仪器2.4工艺性试验施工开始前，应选择代表性段落作试桩试验（不小于3根），以确定工艺参数。
碎石桩施工开始后应及时进行复合地基承载力试验，以验证设计采用的各项参数。
试验项目包括成桩时间、深度、压入碎石量、提升高度和速度、挤压次数和时间、电机的工作电流等。
振动法施工应严格控制拔管高度、拔管速度、压管次数和时间、填碎石量、电机的工作电流等。
捶击法施工应严格控制拔管高度、分段填碎石量、贯入度等，以保证桩体的连续、均匀、密实。
3.技术要求3.1振冲法桩径一般采用800mm，沉管法桩径一般采用500mm，桩间距宜为桩径的2~3倍，桩位布置方式为正三角形布置。
处理范围为路堤坡脚线外3m。
3.2成桩施工采用振动法，振动成桩法采用重复拔管法。
3.3碎石桩桩长可根据工程要求和工程地质条件确定，一般为5－15m。
当软塑土层厚度不大时碎石桩桩长应穿透软塑土层；当软塑土层厚度较大时，应报设计现场复核后由设计变更确认。
3.4桩体材料可为碎石、卵石等硬质材料，含泥量不得大于5%，最大粒径不宜大于50mm。
单桩承载力及复合地基承载力依据地质条件以各工点设计计算而定。
3.5孔内填料量应通过现场试桩试验确定，施工中地面有下沉或隆起现象时，填料数应根据现场具体情况予以增减。
碎石桩作业指导书
碎石桩作业指导书1 施工准备碎石挤密桩施工前要完成以下准备工作：1.1 进行地质核查由地质专业人员依照地质资料进行现场的地质核查工作，在进行地质核查时发现问题及时书面上报设计。
1.2 确定施工机具和配套设备根据地质资料，结合设计参数，选择振动成桩法或锤击成桩法施工，以及合适的施工设备。
1.3 测量放样，平整场地，清除障碍物。
采用全站仪放样出加固地基范围，然后采用推土机或平地机清除场地内的杂物，并将场地整平。
1.4准备原材料主要根据设计要求，按照材料供应计划进场碎石，并按照《客运专线路基工程施工质量验收暂行标准》铁建设[2005]160号4.8.6条的规定分别进行原材料质量验收，合格后方可使用。
1.5成桩工艺试验施工前进行成桩工艺试验，以复核地质资料以及设备、工艺、施打顺序是否适宜。
试验中认真记录桩的贯入时间和深度、压入的碎石量和电流变化。
成桩后按设计和规范要求对成桩效果进行抽检，复核地基承载力。
试桩数量应符合设计要求且不得少于2根。
进行试桩前，上报试桩方案并得到监理工程师的批准。
1.6 编制开工报告正式开工前，编制碎石桩开工报告，在开工报告中制定详细的施工方案、质量控制措施、施工组织安排等。
在施工方案中根据地质资料，结合设计要求，绘制各作业地段碎石桩布桩图，计算出每根桩的桩长以及数量。
3、碎石桩桩体应选用一定级配且未风化的碎石或砾石，粒径宜为20～50mm，含泥量不得大于5%。
2 施工工艺及方法成桩施工宜采用振动成桩法或锤击成桩法。
2.1施工工艺：施工工艺流程见图1图1 碎石桩施工流程图2.2 施工方法：2.2.1振动成桩法振动成桩法宜采用重复压拔管法，利用振动打桩机，在振动头下加设套管，利用振动力将桩管压至设计标高，将碎石灌入土中经反复振动，扩径并致密的一种方法。
其施工程序见图2所示。
（1）桩位确定采用全站仪放样出每根桩的轴线位置，用木桩标示清楚，并进行桩位复核。
（2）桩机就位操作振动沉管桩机，使套管尖插在测设好的标桩上并与地面保持垂直，垂直度偏差不大于1%。
碎石桩作业指导书1.docx
碎石桩施工作业指导书1.适用范围本作业指导书适用于XX铁路DKO+OOO〜DKO+OOO段路基碎石桩施工。
2.施工准备2. 1内业准备：2. 1. 1碎石桩开工前组织相关技术人员审核施工图纸，熟悉施工工艺及相应规范和技术控制标准。
2. 1. 2制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，合格后方可上岗。
2. 1. 3组建作业班组，进行技术交底和安全技术培训。
2.2外业准备：2.2.1测量放样、平整地表、清除障碍物。
2.2.2检查主机各部的连接。
各部系统工作是否正常，做好必要的调整和紧固工作，排除异常情况。
2.2.3铺设钻机走行轨道，机具设备就位。
2.2.4接通电源和水路，进行机械试运转。
备足所需材料。
3.技术要求3・1、原材料检查：进场前对材料取样，确保原材料符合设计及规范要求;3・2、桩身密实度检查：采用动力触探进行随机检验，检验数量为桩孔总数的2%,且不少于3根。
桩体密实度必须大于中密状态(N63. 5> 10)。
3.3、复合地基承载力检查：采用单桩平板荷载试验，检验数量为桩总数2%o,且不少于3根。
复合地基承载力不得小于150kPa o4、碎石桩施工允许误差应符合下表规定5.1.人员配置如下：①现场负责人1名，负责现场总体指挥与调度工作；②实验人员2名，负责施工过程中试验检测；③测量人员3名，负责路基中线、边线测量放样，高程测量④技术员1名，负责现场检查、指导试桩的各种技术工作、确保按桩方案进行；⑤安全员1名，负责施工过程各种安全、文明检查与指导工作，确保高空、地下及工作场面无障碍物与危险隐患，保证桩机施工环境安全、文明；⑥专职纪录员1名，负责施工中需要详细纪录的各种技术参数，确保其真实准确；6.机械配置：试桩时拟采用碎石桩机一台，配备了5呱W柴油发电机一台，BX1-300电焊机一台，磅称一台。
各种机械需经调试确保满足施工要求。
7.材料配置：碎石选择硬度较高的不易风化的粒径为20-50mm碎石，含泥量不大于5%。
水泥粉煤灰碎石桩(CFG-桩)作业指导书
精品文编制：审核：批准：中铁一局集团有限公司北京新机场高速公路（南五环-北京新机场）工程2标段项目经理部2016年01月08日水泥粉煤灰碎石桩(CFG 桩)施工作业指导书一、工艺概述水泥粉煤灰碎石桩(CFG 桩)桩体原材料采用碎石、石屑、粉煤灰、水泥、外加剂混合而成，按设计文件提供的混合料强度进行配比设计。
常用长螺旋钻机取土、管内泵压混合料灌注成桩或振动沉管灌注成桩两种施工工法。
水泥粉煤灰碎石桩（CFG 桩）适用黏性土、粉土、砂性土、杂填土及湿性黄土等地基地基加固。
二、作业内容1.原地面处理；2.测量放样；3.钻机就位；4.钻孔或沉管；5.泵压灌注混合料或投料拔管；6.成桩检测及验收。
三、质量标准及验收方法1.CFG 桩质量标准、检验数量及检验方法见表3-1。
表 3-1 CFG 桩质量样标准、检验数量及检验方法2.CFG 桩施工允许偏差、检验数量及检验方法见表 3-2。
表 3-2 CFG 桩施工允许偏差、检验数量及检验方法3桩体有效直径不小于设计值开挖50~100cm 深度，钢尺丈量周长，计算桩体直径4桩顶高程±50mm仪器测量四、工艺流程图CFG 桩施工工艺流程见图4-1。
（a）振动沉管法 (b) 长螺旋钻管内泵压法图4-1 CFG 桩施工工艺流程图五、工艺步骤及质量控制说明1、原地面处理1.对原地面进行清理和整平，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，为旋喷桩施工做好场地平整。
2.做好临时排水设施，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。
3.做好临时储备材料及设备场地。
4.完成现场便道及临时用水、用电工程。
2、测量放样根据设计提供的控制点，采用全站仪放出高压旋喷桩区域的控制桩，然后使用钢卷尺根据桩距传递放出桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
3、钻机就位钻机就位必须平整、稳固，确保在施工中不会发生倾斜、移动。
钻杆应垂直对准桩位中心，桩位偏差应控制在5cm以内；钻杆垂直度控制采用在钻架上两个相互垂直方向上挂垂球的方法测量。
碎石桩作业指导书
碎石桩作业指导书目的：对碎石桩施工工艺进行全面控制，使施工过程中每道工序均处在控制之中，确保成桩合格。
适用范围：渝怀线DK67+000~DK77+600段碎石桩施工，按振冲置换法施工。
作业程序：一、工程简介：1、本段碎石桩处理软基主要位于DK75+300~DK76+300 c 段落，工点范围均为水田，表层土厚5~10m，其间分布有软土，厚0~3m，埋深2~5m，线路均以填方通过本段，处理措施为设置φ60cm的碎石桩，最大桩长11m，桩间距1.2m桩顶铺0.5m 中粗砂。
2、主要工程数量见下表：二、施工准备1、清理施工场地，作到场地平整，并在软基加固范围内做成1~2%的向外排水横坡，其上添40~50cm厚的砂垫层。
2、测进场材料，保证施工用料符合设计要求：填料碎石采用未风化的干净扎制碎石，含泥量不大于5%。
3、对场地中的供水管、电路、运输、道路、排泥水沟、料场、沉淀池、清水池和照明设施进行合理布置，两台及以上施工车同时作业时，划出各台施工车的作业区。
4、整场地后，测量地面标高。
加固区高程宜为设计桩顶以上1m。
测量放样按桩位设计图在现场用木桩标出桩位，偏差不大于3cm。
5、机具设备配套进场，运转调试完毕。
三、施工方法1、施工顺序：采用“由内向外”或“一边推向另一边”的方法。
2、填料方式：成孔后，将振冲器提出孔口，往孔内倒入约1m高的碎石，然后下降振冲器，使碎石振密。
3、施工工艺及工序：施工工序：机具对位——启动振冲器制孔——往复冲孔至设计深度以上30~50cm处清孔填料振实重复至孔口关振冲器、移位。
施工工艺：（1）将振冲器对准桩位，注水送电。
（2）启动施工车使振冲器以1~2m/min的速度在土层中徐徐下沉。
（3）当振冲器达到设计加固深度以上30~50cm 时，将振冲器提至孔口。
（4）重复（2）和（3）一至两次，孔口有泥块堵住时，将泥块清除。
振冲器停留在设计深度30~50cm处，然后用循环水进行清孔，清孔时间为1~2min。
水泥粉煤灰碎石桩(CFG)施工作业指导书
水泥粉煤灰碎石桩（CFG）施工作业指导书1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。
2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路福厦线站前施工图设计文件》3、适用范围适用于新建铁路福厦线站前CFG桩施工。
4、材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。
5、施工工艺流程及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。
⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。
⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。
⑷测量放线，定出控制轴线、打桩场地边线并标识。
⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。
5.2施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。
具体的施工方法由现场试验来确定。
连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。
在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。
5.3振动沉管灌注施工工艺振动沉管打桩机适用于粘性土、粉土以及淤泥质土。
5.3.1施工步骤⑴沉管根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。
桩机就位，保持桩管垂直，垂直度偏差不大于l％；若采用预制钢筋混凝土桩尖，需埋入地表以下300mm左右。
开始沉管，为避免对邻桩的影响，沉管时间应尽量短；记录激振电流变化情况，应1m记录一次，对土层变化处应予以说明。
⑵投料在沉管过程中用料斗进行空中投料（可边沉管边投料）。
待沉管至设计标高且停机后须尽快完成投料，直至管内混合料顶面与钢管料口平齐。
9碎石桩施工作业指导书
振冲碎石桩施工作业指导书1 适用范围本作业指导书适用于新建路基施工中，对涵基、地基松散沙土或软粘土进行加固处理，以防止砂基液化，提高地基承载力，减少工后沉降和不均匀沉降;也可用于加固天然边坡或土石坝坡，提高边坡稳定性。
2 作业准备2。
1 组装调试设备在适当的位置布置操作控制室、施工集水箱和高压清水泵。
在布置场地的同时组装调试振冲设备，安装现场照明系统，安装上水泵和排水泵，连接管线，连接集水箱和高压清水泵.吊机到位，连接振冲器和导管，确定振冲标尺，连接控制电路，吊起振冲器，接通电源,启动上水，开启振冲器，记录空载运行参数，按试桩确定的各项施工技术参数，调整电控系统、上水系统到正式开工状态，请监理单位验收后，填写设备调试记录，报送开工报告,等待开工令。
2.2 布置现场供排水系统2。
2.1 上水系统涵基的施工点用水,可直接在池塘或河沟取水至水箱。
随着施工的进度,待排污沉淀池的清水可满足施工使用时,工点的施工用水可直接在沉淀池中取.2。
2.2排污用装载机和人工挖设主、干排水沟，满足泥浆顺沟排走的施工要求，并沿排污方向，挖设1~2个小排污坑,安装泥浆泵接管将泥浆抽送到排污沉淀池。
2.3 布置料场若各加固点所需的碎石方量有数百方，需各工点布置一个堆料场，各个料场备足碎石骨料。
2.4 测量放线布置桩位基土开挖后，采用经纬仪进行现场测量，请业主和监理单位验收确定桩位，用水泥砂浆固定木桩,固定标准控制点,再根据控制点，严格按照设计图纸用钢尺放线布桩，请监理单位复核验收，确定设计施工桩位,桩位偏差不大于3cm.用桩钎将桩点固定,标以醒目标记，编制桩号、桩深,填写布置记录。
2。
5 施工顺序的确定振冲碎石桩若采用“由外向里”的施工顺序，即由涵洞出口到进口，则中心区制桩很困难。
若采用“由里向外”的顺序施工，易挤走部分软土，便于制桩,但对于强度较低的软土地基，为减少制桩过程对桩间土的扰动，我们采用间隔振冲的方式施工，振冲顺序见图2。
