MapGIS-10制图流程操作手册

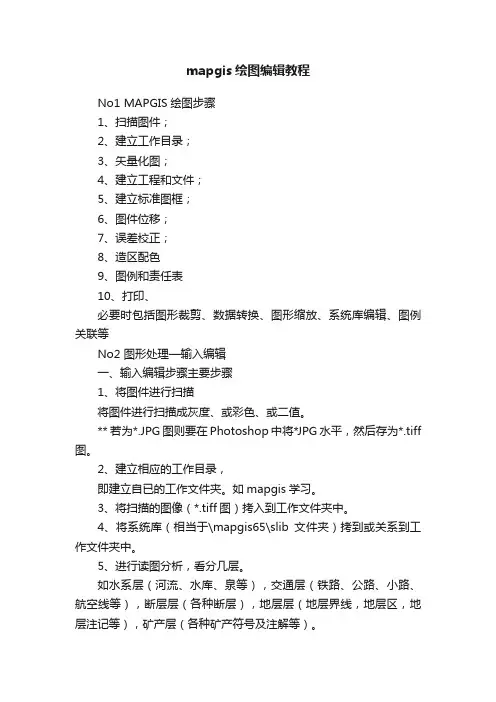

mapgis绘图编辑教程
mapgis绘图编辑教程No1 MAPGIS绘图步骤1、扫描图件；2、建立工作目录；3、矢量化图；4、建立工程和文件；5、建立标准图框；6、图件位移；7、误差校正；8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。
** 若为*.JPG图则要在Photoshop中将*JPG水平，然后存为*.tiff 图。
2、建立相应的工作目录，即建立自已的工作文件夹。
如mapgis学习。
3、将扫描的图像（*.tiff图）拷入到工作文件夹中。
4、将系统库（相当于\mapgis65\slib文件夹）拷到或关系到工作文件夹中。
5、进行读图分析，看分几层。
如水系层（河流、水库、泉等），交通层（铁路、公路、小路、航空线等），断层层（各种断层），地层层（地层界线，地层区，地层注记等），矿产层（各种矿产符号及注解等）。
6、进行系统设置。
单击主菜单右下侧的按扭，弹出“MAPGIS环境设置”如下对话框：单击，将新建的工作文件夹设为工作目录。
单击，将新建的工作文件夹中的slib(色库)目录设为系统库目录。
系统临时目录可以不变化，保持原来的。
矢量字库目录对应CLIB。
7、装入光栅文件。
Mapgis65—图形处理—输入编辑——文件—打开工程或文件（或单击打开工程或文件快捷按钮）--弹出对话框—在文件类型中选“MAPGIS图像文件”，选中要装入的光栅文件—打开。
在工作区域中单击，按快捷工具更新窗口，也可单击右键，选“更新窗口”。
会发现图已装入。
8、编辑层名词典。
单击“图层”菜单—选最下面的，弹出“修改图层名称”对话框。
如右图。
分别选中相应的图层，如0,1,等等，在“当前层名”中输入相应的层名称。
在输入层名时，会有输不进的现象，此时，应拖动鼠标将“当前层名”文本框中从左到右进行选中，然后进行输入就可以了。

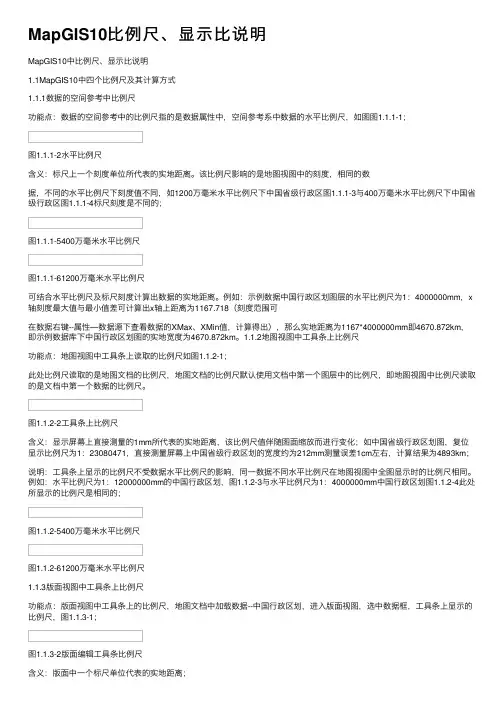

MapGIS10比例尺、显示比说明
MapGIS10⽐例尺、显⽰⽐说明MapGIS10中⽐例尺、显⽰⽐说明1.1MapGIS10中四个⽐例尺及其计算⽅式1.1.1数据的空间参考中⽐例尺功能点：数据的空间参考中的⽐例尺指的是数据属性中，空间参考系中数据的⽔平⽐例尺，如图图1.1.1-1；图1.1.1-2⽔平⽐例尺含义：标尺上⼀个刻度单位所代表的实地距离。
该⽐例尺影响的是地图视图中的刻度，相同的数据，不同的⽔平⽐例尺下刻度值不同，如1200万毫⽶⽔平⽐例尺下中国省级⾏政区图1.1.1-3与400万毫⽶⽔平⽐例尺下中国省级⾏政区图1.1.1-4标尺刻度是不同的；图1.1.1-5400万毫⽶⽔平⽐例尺图1.1.1-61200万毫⽶⽔平⽐例尺可结合⽔平⽐例尺及标尺刻度计算出数据的实地距离。
例如：⽰例数据中国⾏政区划图层的⽔平⽐例尺为1：4000000mm，x 轴刻度最⼤值与最⼩值差可计算出x轴上距离为1167.718（刻度范围可在数据右键--属性—数据源下查看数据的XMax、XMin值，计算得出），那么实地距离为1167*4000000mm即4670.872km，即⽰例数据库下中国⾏政区划图的实地宽度为4670.872km。
1.1.2地图视图中⼯具条上⽐例尺功能点：地图视图中⼯具条上读取的⽐例尺如图1.1.2-1；此处⽐例尺读取的是地图⽂档的⽐例尺，地图⽂档的⽐例尺默认使⽤⽂档中第⼀个图层中的⽐例尺，即地图视图中⽐例尺读取的是⽂档中第⼀个数据的⽐例尺。
图1.1.2-2⼯具条上⽐例尺含义：显⽰屏幕上直接测量的1mm所代表的实地距离，该⽐例尺值伴随图⾯缩放⽽进⾏变化；如中国省级⾏政区划图，复位显⽰⽐例尺为1：23080471，直接测量屏幕上中国省级⾏政区划的宽度约为212mm测量误差1cm左右，计算结果为4893km；说明：⼯具条上显⽰的⽐例尺不受数据⽔平⽐例尺的影响，同⼀数据不同⽔平⽐例尺在地图视图中全图显⽰时的⽐例尺相同。
例如：⽔平⽐例尺为1：12000000mm的中国⾏政区划，图1.1.2-3与⽔平⽐例尺为1：4000000mm中国⾏政区划图1.1.2-4此处所显⽰的⽐例尺是相同的；图1.1.2-5400万毫⽶⽔平⽐例尺图1.1.2-61200万毫⽶⽔平⽐例尺1.1.3版⾯视图中⼯具条上⽐例尺功能点：版⾯视图中⼯具条上的⽐例尺，地图⽂档中加载数据--中国⾏政区划，进⼊版⾯视图，选中数据框，⼯具条上显⽰的⽐例尺，图1.1.3-1；图1.1.3-2版⾯编辑⼯具条⽐例尺含义：版⾯中⼀个标尺单位代表的实地距离；例如：地图⽂档中加载图层--中国⾏政区划，版⾯与排版框的⾼、宽度均设置为600*600，排版框中复位数据如下图，此时⼯具条上显⽰的⽐例尺为7784793.4，中国⾏政去区划的实际宽度为4670.876067km，除以排版款宽度600，即为4670.876067km/600=7784793.445mm，计算结果与⼯具栏中⽐例尺显⽰⼀致。
最详细mapgis作图步骤.
内蒙古通辽市开鲁县高标准 基本农田项目工作技术总结
现状图编制流程与方法
实测图处理
在实测图（cad格式）中进行项目范围线的圈定，将比较明显的没有闭合的线 闭合方便后期mapgis中拓补成区，然后将文件另存为“成区线.dxf”格式。 利用mapgis将“成区线.dxf”文件转换为“成区线.wl”文件。使用“其他”命 令中的①检查重叠弧线-重叠线检查-删除重叠线 ②“拓补错误检查-线拓补 错误检查“把检查出来的错误修正。 ③自动剪短线④线转弧段 ⑤拓补重建， 通过以上5个步骤形成不同颜色的分区。 成区完成后，参照《云南省土地整治技术培训规程汇编》，把区刷成相对应的地 类颜色，并添加结构属性“现状地类名称”及“土地权属名称”，完善每一个区 的这两个属性，方便后期统计各地类的面积。 从实测图中将各种现状要素（等高线，田坎、地类界线、道路、沟渠、地类符 号等）转换到mapgis中，并参照《云南省土质整治技术培训规程汇编》附录A 内容，参照各图式、图例参数修改为对应颜色及线性。同样需要为沟渠、道路 添加结构属性，方法与区属性添加相同。 将范围线套入当地的二调图中，选取缩略图需要反映要素如：等高线（计曲线） 、水系、道路、村庄等。圈定缩略图范围，裁剪保存后将这些要素颜色线性调整 为附录A对应的图例样式，对缩略图整图变换缩小后，放到项目区右上方。 制作拐点坐标，并在图上表示出来，将拐点坐标及现状地类面积按照《规程汇 编》表格样式在excel中进行统计，最后利用mapgis中“excel功能”将该表粘 贴到图框内合适的位置。 圈定适当大小的范围做为项目区图框范围，制作图框。将图例、图签、拐点坐标 表及项目现状地类统计表放到图框内预留空白处，图框四角坐标转换为经纬度。
1、将范围线套入二调图。 2、二调图需要反映的要素有：等高线（计曲 线）、水系、村庄、道路。在范围线外1-2km 的地方画一个矩形，命名为边框线。 3、使用 插件中“1辅助工具-裁剪 工具-选线裁剪”（即选择边框线） 4、在mapgis中对新保存的文件进行编辑，使 用“T其它-整图变换-鼠标自定义参数”
MAPGIS教程制图详细步骤讲解
第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。
它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。
MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。
MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。
1.2安装1）系统要求：硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。
2) 硬件的安装：MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。
3）软件的安装：MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装；对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。
最详细mapgis作图步骤39页PPT
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我卡儿
最详细mapgis作图步骤
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
MapGIS 制图流程操作手册
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
基于MapGIS 10的符号制作流程及方法
基于MapGIS10的符号库制作流程及方法1.1操作流程1.1.1新建系统库为专业制图需求，可构建一个空的系统库。
图1.1-1创建一个空的系统库空系统库构建成功后，其符号库、字体库均为空，颜色库只有默认的9种颜色。
1.1.2建立颜色库和字体库构建标准符号库前，可先总结整个制图过程中需用到的颜色和字体样式。
再在颜色库管理和字体库管理中编辑相应颜色和字体，完成颜色库和字体库的构建。
图1.1-2颜色库样式图1.1-3字体库样式1.1.3新建图例版构建标准符号库时，由于每个符号都有固定的分类编码和类。
为了便于统一管理，可先建立图例版，并设置类别信息。
图1.1-4图例版分类编码信息1.1.4新建符号和图例版1.1.4.1分析符号绘制任一个符号时，需先分析符号。
包括以下内容❒符号类型。
点符号、线符号或区填充符号。
❒符号的组成部分。
符号由哪几个线或区组成。
❒符号的定位点。
❒符号的尺寸。
1、分析符号类型符号分为点符号、线符号或区填充三种类型。
测量控制点、泉、盐井、水塔等单一地物符号，很明显为点符号；河流、长城、地类界、公路等是比较明显的线符号；盐田、湖泊、沙地地貌则是比较明显的区填充符号。
但在实际应用时，会存在部分符号需要对其类型进行判断。
如输水渡槽，在不依比例尺时，其应该为点符号，但依比例尺则应该为线符号。
图1.1-5不依比例尺输水渡槽点图1.1-6依比例尺输水渡槽线对于湖泊、池塘等符号，则需要绘制边界线和区填充两个符号图1.1-7湖泊、池塘效果2、分析符号组成每一个符号都是由若干图元组成。
绘制图元前，必须确定该符号由几个图元组成。
这个步骤对后期确定定位点、计算大小和绘制符号都具有意义。
如下所示的点符号，中心为一个正方形的线和一个实心圆组成，周边有八条短线，共10个图元组成。
图1.1-8点符号如下所示的线符号，由三条线和一个填充区组成，且三条线需位于区填充的上方。
图1.1-9线符号3、确定符号定位点符号定位点的确定，应遵循以下原则：a、符号图形中有一个点的，或标准图形符号时，定位点为地物的实地中心位置。
mapgis数字制图的一般工作流程.doc
MapGIS数字制图的一般工作流程建议流程：1准备底图：用Photoshop等软件将bmp等格式图像转为tif格式图像2图像配准（误差校正）：与地形图中的地理平面坐标配准或与该点的GPS坐标配准3读图分层：建议线类文件中，将同类地质要素放在一个文件，如将地层分界线和断层线放在不同文件，或放在同一文件的不同图层中；将图框及坐标线放在同一个文件的不同图层中，或放在不同文件中。
建议点类文件中，将地层符号（点类中的注释）放在一个文件，将坐标数值、文字说明放在一个文件。
4矢量化追踪各种线，形成线类文件。
①矢量化追踪线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F12、F9等功能键的作用）②进行自动剪断线③清除重叠坐标及自相交④清除微短线⑤自动接点平差线类初步完成后，进行自动剪断线→清除重叠坐标及自相交→清除微短线→自动接点平差（应预设好合适的搜索半径）→保存线文件后关闭之5以复制的线文件为基础，生成区文件：线转弧段线转弧段→清除线工作区→拓扑查错（多次查错，切实消除区的拓扑错误）→拓扑重建→逐一修改区参数（填充颜色、花纹等）→保存区文件6编辑线文件：联接被剪断的断层线等（应当是完整的线目标）→逐一修改线参数（线型、颜色、宽度、图层等）→保存线文件7输入并编辑点类文件。
地层符号等注释中上下标输入请参见“文字注释上下标输入方法”8属性数据采集：分别对各个点、线、区文件中的图元进行必要的属性数据采集9组版及工程输出：在对地图各个部分数字化完成后，将不同的工程文件组织成地图版面，再在工程输出中输出结果图文字注释上下标输入方法MapGIS中输入字符串时，上下标输入方法：字符串属点类对象，用点类输入方式的注释输入。
上标输入方法：输入字符串中，#+之后的字符串为上标字符串。
例：输入文本框中输入：“ABCD#+12WE”，注释表现为：ABCD12WE下标输入方法：输入字符串中，#-之后的字符串为下标字符串。
例：输入文本框中输入：“ABCD#-WERT”，注释表现为：ABCD WERT若要在输入完上、下标后恢复原文本大小，加#=即可：例：输入文本框中输入：“ABCD#-WE#=RT”，注释表现为：ABCD WE RT输入文本框中输入：“ABCD#-WE#+RT#=EFG”，注释表现为：ABCD WE RT EFG例：输入文本框中输入：“ABCD#+WE#=RT”，注释表现为：ABCD WE RTMapGIS中分数式的输入方法：分数式输入方法：输入字符串中，/分子/分母/例：输入文本框中输入：“/ABCD/EFGHL/”，注释表现为：γδ∈等希腊字母之类的非英文字符输入：可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。
MAPGIS软件操作手册
目录第一章软件的介绍 (2)第二章：图形编辑 (6)第三章：文件转换 (11)第四章：升级 (17)第五章：图形裁剪 (18)第六章：投影变换 (21)第一章软件的介绍S1.1 MAPGIS软件:MAPGIS软件是武汉中地数码科技有限公司开发的新一代面向网络超大型分布式地理信息系统基础软件平台，具备完善的数据采集、处理、输出、建库、检索、分析等功能。
在实际工作中，该软件对于表现地震采集地质构造和强大的图形表现能力表现出极大的优势，是采集设计工程设计中不可缺少的绘图工具。
主界面：S1.2 硬件要求安装Mapgis软件要求：操作系统要求 Windows 2000以上系统内存要求 512M以上安装软件许可（网络狗）。
S1.3 Mapgis软件几种主要文件类型和后缀.wp 区(面)文件 .wl 线文件.wt 点文件 .tif 栅格文件.mpj 工程文件点文件(.wt)：包括文字标注、符号等。
即在输入时，文字和符号都存在点文件中。
线文件(.wl)：是由境界线、河流、航空线、海岸线等线装地物组成的图元。
面文件(.wp)：将各个行政区进行普染后，可以等到区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程(.mpj)：对一系列的点、线、面文件进行管理的描述性文件，主要记录了各个文件的信息。
S1.4 软件功能介绍软件包括1．图形处理模块包含：数字测图；输入编辑；输出；文件转换；升级五个子模块。
主要功能是对于图元文件进行编辑、转换、升级等操作。
主要的图元文件操作步骤都在此模块中完成。
2．库管理模块包含：数据库管理；属性库管理；地图库管理；影像库管理四个子模块。
主要功能是建立不同类型库文件，通过对库的管理，可以实现后台的数据进行维护。
Mapgis软件可以提供数千兆的库容量，可以进行数千幅图形的库的管理。
3．空间分析模块包括：空间分析；DTM分析；网络编辑；网络分析四个子模块。
具备对空间数据和非空间数据进行分析和查询的功能。
MapGIS 10数据中心设计器使用说明
MapGIS10数据中心设计器使用说明MapGIS10数据中心设计器是基于全新的系统结构和优秀的界面库在.Net框架上打造的更易用、更通用、更稳定的用户配置工具。
同K9设计器一样，它支持传统风格应用程序搭建、Ribbon风格应用程序搭建，可以允许用户配置应用程序的名称、标题、图标、初始大小、风格、皮肤、菜单、工具条、状态栏、停靠视窗、内容视窗、页面组等多种信息。
支持嵌入式应用程序的搭建。
新的10设计器不仅仅可以创建用户应用程序，还可以将用户的应用程序压缩打包，以共享使用。
.Net Framework框图1.1-1数据中心设计器框架图1.1.数据中心设计器基本介绍1.1.1.配置文件及规范数据中心设计器是以解决方案和应用程序作为组织模型，解决方案为.dcsln文件，应用程序为.dcprj文件，这两种文件均可以被设计器识别。
用户对应用程序的所有配置均保存在.dcprj文件中，当应用程序成功生成后，将输出一个可执行文件，用户可以将该执行文件进行发布，而无需发布.dcprj源文件。
注意：数据中心设计器提供的是配置工具，而功能则是通过插件来提供的。
数据中心自身提供有可用的插件，也支持用户自定义插件。
编写自定义插件需要实现数据中心框架提供的接口，才可以被框架识别，这样设计器才可以通过框架调用插件功能。
所以，有了这个机制，设计器在设计时就可以预览到用户插件的基本信息，整个设计过程非常清晰、明了化。
而且，这些接口简洁明了，功能齐全，容易上手。
1.1.2.设计器组成及基本操作如何打开10数据中心设计器？打开安装目录下Bin下的MapGIS Visual Studio.exe或MapGIS Visual Studio1.exe即启动数据中心设计器，如图。
注：10数据中心设计器也有两种风格：传统风格和Ribbon风格。
启动MapGIS Visual Studio.exe是传统风格，MapGIS Visual Studio1.exe则是Ribbon风格。
MapGIS 10空间分析手册
MapGIS10空间分析手册2014年5月武汉第1章MAPGIS10空间分析地理信息系统(GIS)具有很强的空间信息分析功能，这是区别于计算机地图制图系统的显著特征之一。
利用空间信息分析技术，通过对原始数据模型的观察和实验，用户可以获得新的经验和知识，并以此作为空间行为的决策依据。
空间信息分析的内涵极为丰富。
作为GIS的核心部分之一，空间信息分析在地理数据的应用中发挥着举足轻重的作用。
以下通过三种主要GIS数据类型——矢量、栅格、TIN(不规则三角网)，分别介绍Mapgis10提供的应用于不同数据类型的常用空间分析方法。
一、矢量空间分析矢量空间分析主要通过空间数据和空间模型的联合分析来挖掘空间目标的潜在信息，而这些空间目标的基本信息，无非是其空间位置、分布、形态、距离、方位、拓扑关系等，其中距离、方位、拓扑关系组成了空间目标的空间关系，它是地理实体之间的空间特性，可以作为数据组织、查询、分析和推理的基础。
通过将地理空间目标划分为点、线、面不同的类型，可以获得这些不同类型目标的形态结构。
将空间目标的空间数据和属性数据结合起来，可以进行许多特定任务的空间计算与分析。
1.1图元合并图元合并即矢量空间聚合，是根据空间邻接关系、分类属性字段，进行数据类型的合并或转换以实现空间地域的兼并（数据的综合）。
空间聚合的结果往往将较复杂的类别转换为较简单的类别，当从地点、地区到大区域的制图综合变换时常需要使用这种分析处理方法。
图1图元合并示例图1.2空间查询空间查询是将输入图层与查询图层的要素或是交互输入的查询范围进行空间拓扑判别（包含、相离、相交、外包矩形相交），从输入图层中提取出满足拓扑判别条件的图元。
1.3叠加分析覆盖叠加分析是将两层或多层地图要素进行叠加产生一个新要素层的操作，其结果将原来要素分割生成新的要素，新要素综合了原来两层或多层要素所具有的属性。
也就是说，覆盖叠加分析不仅生成了新的空间关系，还将输入数据层的属性联系起来产生了新的属性关系。
第二章ArcGIS10基础操作.
第二章 ArcGIS 10基础操作2.1 ArcMap基础操作2.1.1启动ArcMap应用程序启动ArcMap应用程序有以下4种方法：（1）单击电脑桌面上Windows任务栏中的【开始】按钮→【所有程序】→【ArcGIS】→【ArcMap 10】，启动ArcMap应用程序。
（2）双击ArcMap的桌面快捷方式图标，启动ArcMap应用程序。
（3）单击ArcCatalog中【标准工具】工具条上的ArcMap按钮，启动ArcMap应用程序。
（4）双击ArcMap文档（.mxd 文件），启动含有所需地图的ArcMap应用程序。
提示：如果桌面没有ArcMap快捷方式图标，在【开始】任务栏中找到【ArcMap 10】，右键单击【ArcMap 10】，在弹出的菜单中单击【发送到】→【桌面快捷方式】，在桌面上生成ArcMap的快捷图标。
ArcMap应用程序界面如图2.1所示。
图2.1 ArcMap应用程序界面2.1.2ArcMap工作界面ArcMap的工作界面除了菜单栏、标准工具条和状态栏等通用工具外，主要由主窗口、内容列表、目录窗口、搜索窗口组成。
ArcMap的工作界面的各个组成部分如图2.2所示。
图2.2 ArcMap工作界面内容列表、目录窗口、搜索窗口和ArcToolbox的显示、隐藏和停留在侧栏的操作都一样。
这里仅已目录窗口为例介绍操作方法。
单击ArcMap窗口菜单栏上的【窗口】→【目录】或单击【标准工具】工具条上的，即会显示目录窗口，拖动目录窗口，ArcMap窗口中则会显示窗口停靠的箭头，把鼠标指针放到停靠到右边侧栏的三角箭头上，目录窗口就会自动停靠到ArcMap窗口的右侧，然后单击目录窗口右上角的图钉，目录窗口就会收缩到侧栏里。
想要展开目录窗口只要单击侧栏的图标即可，现在展开的目录窗口的图钉已变为横向的，单击图钉两次，该窗口就会收回到侧栏。
1.地图显示窗口地图显示窗口是显示地图文档所包含的地理要素的窗口，ArcMap有2种地图视图查看环境：数据视图和布局视图。
mapgis制图步骤及常用功能
Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。
打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。
因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。
边框参数：内间距10，外间距1，边框宽1。
网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。
图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。
MAPGIS操作手册上
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。
设备坐标系：是图形设备旳坐标系。
数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口：是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。
利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。
视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。
图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。
如地理图中水系构成一种图层，铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。
点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。
MapGIS制作地图入门详细图文过程
实验一根据图幅号校正一、实验过程1：打开MapGIS软件地图编辑器，选择添加图层，右键当前编辑，矢量化光栅文件求反，栅格几何校正工具，开始校正。
2：控制点信息，删除原控制点，图幅生成控制点，输入图幅信息，图幅坐标确定，生成GCP点，顺序修改所有控制点，计算控制点残差。
保存控制点信息。
3：校正预览，逐格网校正，结束栅格校正。
4：移除现图幅，添加保存的校正后图幅，单击图幅下方单位进行地理坐标系与单位的修改，保存文件。
二、实验结果1：控制点信息控制点ID 校正点X坐标校正点Y坐标参照点x坐标参照点Y坐标RMS 1, 646.482715, 3924.965002, 566141.378498, 3352705.817095, 2.33229 2, 1319.616256, 3926.175857, 567000.000000, 3352711.047855, 0.47576 3, 2105.612795, 3928.583756, 568000.000000, 3352717.224861, 1.88233 4, 2891.690571, 3932.203788, 569000.000000, 3352723.493424, 2.05069 5, 3676.324833, 3936.795278, 570000.000000, 3352729.853450, 1.18464 6, 4462.645330, 3941.796375, 571000.000000, 3352736.305067, 0.38865 7, 5247.522314, 3945.602207, 572000.000000, 3352742.848115, 1.18878 8, 5369.474367, 3946.152117, 572154.393966, 3352743.866466, 0.77375 9, 5371.232172, 3744.519111, 572152.702660, 3353000.000000, 0.14592 10, 5250.292335, 3743.356495, 572000.000000, 3353000.000000, 1.0661 11, 4465.566082, 3734.575373, 571000.000000, 3353000.000000, 0.15665 12, 3679.796581, 3725.954750, 570000.000000, 3353000.000000, 0.19613 13, 2894.107330, 3717.334128, 569000.000000, 3353000.000000, 0.2136 14, 2108.658828, 3708.793756, 568000.000000, 3353000.000000, 0.39921 15, 1322.648577, 3700.092883, 567000.000000, 3353000.000000, 0.27055 16, 648.565838, 3692.447965, 566139.597831, 3353000.000000, 1.913 17, 5375.691643, 2961.628723, 572146.098325, 3354000.000000, 2.64997 18, 5261.626009, 2960.600111, 572000.000000, 3354000.000000, 2.57857 19, 4476.418257, 2951.176990, 571000.000000, 3354000.000000, 1.72425 20, 3690.889505, 2942.155118, 570000.000000, 3354000.000000, 1.34634 21, 2905.280504, 2933.213496, 569000.000000, 3354000.000000, 1.06606 22, 2119.430752, 2923.950875, 568000.000000, 3354000.000000, 0.44094 23, 1332.939002, 2914.929003, 567000.000000, 3354000.000000, 0.7242324, 653.858968, 2906.753311, 566133.543852, 3354000.000000, 1.17052 25, 5382.075715, 2172.960330, 572139.492212, 3355000.000000, 1.59451 26, 5272.959683, 2171.824986, 572000.000000, 3355000.000000, 1.352 27, 4487.832181, 2163.124113, 571000.000000, 3355000.000000, 1.40533 28, 3701.741680, 2154.824491, 570000.000000, 3355000.000000, 1.02457 29, 2916.533928, 2146.203868, 569000.000000, 3355000.000000, 1.0944 30, 2130.042177, 2137.342496, 568000.000000, 3355000.000000, 1.24635 31, 1343.791177, 2129.123123, 567000.000000, 3355000.000000, 1.14174 32, 660.033564, 2121.459894, 566127.488241, 3355000.000000, 1.31307 33, 5388.297889, 1387.421667, 572132.884319, 3356000.000000, 1.93853 34, 5284.855106, 1386.741355, 572000.000000, 3356000.000000, 1.57483 35, 4498.925105, 1378.200983, 571000.000000, 3356000.000000, 1.40035 36, 3713.155603, 1370.142110, 570000.000000, 3356000.000000, 0.83705 37, 2927.225602, 1361.360987, 569000.000000, 3356000.000000, 0.89351 38, 2140.814102, 1352.981115, 568000.000000, 3356000.000000, 0.7887 39, 1354.322352, 1344.280243, 567000.000000, 3356000.000000, 1.43164 40, 665.645129, 1337.289961, 566121.431000, 3356000.000000, 0.36846 41, 5395.240914, 606.858484, 572126.274649, 3357000.000000, 2.68089 42, 5295.867780, 605.670219, 572000.000000, 3357000.000000, 2.54358 43, 4510.339029, 596.808847, 571000.000000, 3357000.000000, 2.40403 44, 3724.409027, 587.626475, 570000.000000, 3357000.000000, 1.83249 45, 2938.077777, 578.203354, 569000.000000, 3357000.000000, 0.9325 46, 2151.265027, 569.422232, 568000.000000, 3357000.000000, 1.29546 47, 1365.335026, 560.239861, 567000.000000, 3357000.000000, 1.25369 48, 671.014664, 552.397766, 566115.372128, 3357000.000000, 0.47716 49, 672.480188, 301.041234, 566113.401831, 3357325.134338, 4.08226 50, 1368.414115, 301.430729, 567000.000000, 3357330.543362, 1.99574 51, 2155.534264, 303.509483, 568000.000000, 3357336.730745, 0.9098 52, 2942.013401, 306.238628, 569000.000000, 3357343.009677, 1.80104 53, 3728.493527, 310.420460, 570000.000000, 3357349.380416, 1.55643 54, 4514.091889, 314.530442, 571000.000000, 3357355.842691, 1.02215 55, 5300.092490, 317.444865, 572000.000000, 3357362.396772, 1.60508 56, 5397.272976, 317.317474, 572123.873477, 3357363.214949, 2.017292：校正结果图实验二手动方式输入控制点校正一、实验过程1：打开MapGIS软件地图编辑器，选择添加图层，右键当前编辑，矢量化光栅文件求反，栅格几何校正工具，开始校正。
MapGIS 10制图流程操作手册
MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。
由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。
步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。
可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。
步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。
校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。
步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。
ii.网格间距：读图输入格网间距。
iii.坐标系：读图选择选择坐标系信息。
iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。
此处是对1:1万的图幅进行校正，用四点框即可。
v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。
3、定位内图廓点，建立理论坐标和图像坐标的对应关系。
点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。
03 MapGIS 10.3快速入门 【MapGIS 10.3 教程-PPT】
02
打印输出 直接连接打印机打印
点击打印
版面设置中进行打印设置： 打印机、纸张
再次打开软件时可 通过此处打开之前 保存的地图文档或
地图包
地图整饰
出图前要在“版面视图”中使用“版面编辑”工具菜单进行版面整饰 具体操作设置详见《 10.3地图排版与成果输出》课程PPT
“版面编辑” 工具菜单中提 供多种整饰要 素及打印设置
添加版面要素 标题文本 图例 比例尺 指北针 图片
版面视图
地图文档
二维地图1 ······
二维地图n
三维地图1
······
三维地图n
简单要素类
图 注记类
地图集
层
栅格数据 影像文件
支持网络地图服务
服 HDF瓦片服务、
务 图
IGServer地图服务， 以及IGServer中 OGCWMTS、
层 OGCWMS服务
地
指地图的表现形式， 包含图层样式（参
图 照系、显示比率、
Step3: 服务图层设置
Step1: 添加地图
Step2: 添加服务图层
服务类型选择
添加服务图层
预览地图查看“天地图全球矢量瓦片数据“服务图层 并以此为底图绘制武汉市区内各类土地利用情况
添加图层
可加载 数据库中数据 或电脑直接存放的6X数据、shape数据
图层添加完成 数据已准备好
添加图层
图层的排列顺序 所有在新地图中添加的图层，系统会自动按照默认的图层约 束类型进行排序（地图集、组图层、栅格数据、区图层、线 图层、点图层、注记图层），若想自定义排序方式可在新地 图节点右键选择“更多排序方式”。
格式刷
叠加分析
整图变换
