汽轮机检修规程1.本汽轮汽轮机简介本汽轮机为南京汽轮机厂制造的N50-8、83-3 型号,高压、单缸、冲动冷凝式汽轮机,与锅炉,发电机及其附属设备组成一个成套发电设备。

本汽轮机不能用于拖动不同转速或变转速机械。

机组进行了以下优化设计:调节级采用了新型的子午面收缩静叶喷嘴;采用了后加载叶型,在有效降低叶栅损失的基础上增加了叶片强度,并且使得变工况运行时通流部分能维持较高的热力性能;高压部分的隔板还采用了分流叶栅结构;低压部分采用了应用全三维技术设计的复合弯扭叶栅,并采用了自带冠叶片;动叶顶部普遍采用了高低齿汽封,以降低泄漏损失、上述措施有效提高了机组的安全性、效率与做功能力。

本机组汽轮机调节系统采用了DEH—NK汽轮机数字式电液控制系统,由计算机控制部分(也叫计算机控制系统)与EH液压执行机构组成。

系统控制精度、自动化水平高,它能实现升速(手动或自动),配合电机并网,负荷控制(阀位控制或功频控制)及其她辅助控制,并与DCS通讯,控制参数在线调整与超速保护功能等。

能使汽轮机适应各种功况并长期安全运行。

汽轮机主要技术规范:名称单位数值主汽门前蒸汽压力 MPa(a) 8、83最高 9、32最低 8、34 主汽门前蒸汽温度℃ 535最高 540最低 525进汽量 t/h 额定工况 182最大工况 221、3 汽轮机额定功率 MW 50汽轮机最大功率 MW 60额定工况排汽压力 KPa(a) 4、82最大工况排汽压力 KPa(a) 5、46给水温度℃额定工况 216、6最大工况 227、3 额定工况汽轮机汽耗(计算值) Kg/KW、h 3、62额定工况汽轮机热耗(计算值) KJ/KW、h 9201、7 额定工况汽轮机汽耗(保证值) Kg/KW、h 3、73额定工况汽轮机热耗(保证值) KJ/KW、h 9477、8 调节级后蒸汽压力 Mpa 额定工况 5、947最大工况 7、332 冷却水温度℃额定 20最高 33汽轮机转向 (机头向机尾瞧)顺时针汽轮机额定转速 r/min 3000 汽轮机单个转子的临界转速 r/min 1850汽轮机轴承盖最大振动㎜ 0、03临界转速时轴承盖最大振动㎜ 0、05汽轮机中心高㎜ 800汽轮机本体总重 t 127汽缸上半起吊重 t 25汽缸下半起吊重(不包括隔板) t 35汽轮机转子总重 t 18、7 转子最大直径㎜ 2681转子最大静挠度㎜ 0、39 转子重心距前轴承中心先距离㎜ 2792末叶片高度㎜ 665汽轮机本体最大高度(长×宽×高) ㎜ 7451×7090×32602 编写依据2、1 汽轮机厂提供的图纸与说明书2、2 DL/T838-2003 发电设备检修导则2、3 SHS08001-2004 电站汽轮机维护检修规程2、4 DL5011-92 电力建设施工及验收技术规范(汽轮机机组篇)2、5 火力发电机组运行与检修技术培训教材(汽轮机)3 汽轮机检修项目3、1汽缸3、1、1检修内容a.拆卸及装复化妆板b.拆卸及修补保温c.拆除及检修汽缸螺栓d.检查汽缸结合面漏气情况,并记录其间隙e.检查、清理喷嘴f.测量汽缸水平g.测量汽缸的洼窝中心h.检查与清理汽缸内部i.检查排汽缸上的防爆门j.运行中的其她问题3、1、2 质量标准a．汽缸各部分无裂纹b．化妆板及其配件完整c．保温良好d．内部应洁净,疏水孔、仪表测点孔应畅通e．高低压缸结合面螺栓应无锈蚀与松动f．喷嘴叶片应无裂纹或卷边、冲蚀现象g．喷嘴焊接处应无裂纹h．汽缸结合面应洁净、无涂料及铁锈残留物i．结合面应光滑平整无损伤及毛刺j．汽缸结合面的严密性应在紧1/3螺栓的情况下,用0、05㎜塞尺塞不进,个别部位塞进的深度不得超过结合面法兰宽度的1/3k．汽缸扣盖前,结合面应清除干净,并用细砂纸打光l．螺栓清理干净,无黑铅粉及铁锈等残物m．螺栓丝扣、螺母丝扣、汽缸丝扣应完好,无乱扣、缺扣、弯曲、裂纹、毛刺等现象。

汽机检修规程

第一章汽轮机发电机组主要技术规范第一节汽轮机主要技术规范、本体及系统说明1、汽轮机组技术规范回转隔板+8压力级）。

绝对压力单位为MPa（a），表压单位MPa。

2 汽轮机结构及系统性能说明2.1 结构概述汽轮机结构包括静止部分和转子部分。

其静止部分又包括前、中、后气缸，隔板套、隔板、前后轴承座、前后轴承和前后汽封等。

前汽缸借助前端的猫爪与前轴承座相连。

前轴承了确保机组在运行中的膨胀和对中，前座架上布置了轴向导向键，使机组在运行中可以自由向前膨胀和上下膨胀。

在后汽缸座架上有横向销，后汽缸尾部有轴向导板，保证了汽缸在膨胀时的对中。

同时横向销与汽轮机中心线的交点形成了机组的膨胀死点。

转子部分包括主轴和套装叶轮叶片以及联轴器，它前后支承在前轴承和后轴承上，在汽缸中与喷嘴组及各级隔板组成了汽轮机的通流部分，并借助联轴器与发电机转子相连。

前端的支承点为推力轴承前轴承，在运行中形成转子的相对死点。

汽轮机端联轴器还装有盘车装置的传动齿轮，在起动前和停机后可以进行电动及手动盘车。

2.1.1 转子本机转子是一种柔性转子，其高温高压部分采用叶轮与主轴整锻而成：低压部分采用了套装结构，其中还包括联轴器。

整锻转子主要是强度高而结构紧凑，套装叶轮主要是叶片较长，轮缘强度要求高而结构比较复杂。

本机所有叶片采用准四维设计的叶型。

2.1.2 喷嘴、隔板、隔板套喷嘴、隔板、隔板套均装在汽缸内。

它们和转子组成了汽轮机的通流部分，也是汽轮机的核心部分。

高压喷嘴组分成四段，通过T型糟道分别入四只喷嘴室内。

每一段喷嘴组一端有定位销作为固定点，另一端可以自由膨胀并焊有密封环。

本机的隔板采用了三种形式：高压部分采用了窄喷嘴和宽叶型汽叶组成的分流叶栅，以提高隔板的强度和确保通流部分的经济性；铣制静叶的内外围带焊接式，最后与隔板内外环焊接而成。

低压部分静叶两端直接和隔板体焊接在一起。

为了简化汽缸结构及降低汽缸的应力，并有利于启动及负荷变化，本机组采用了多级隔板套。

汽轮机检修规程(新编制)

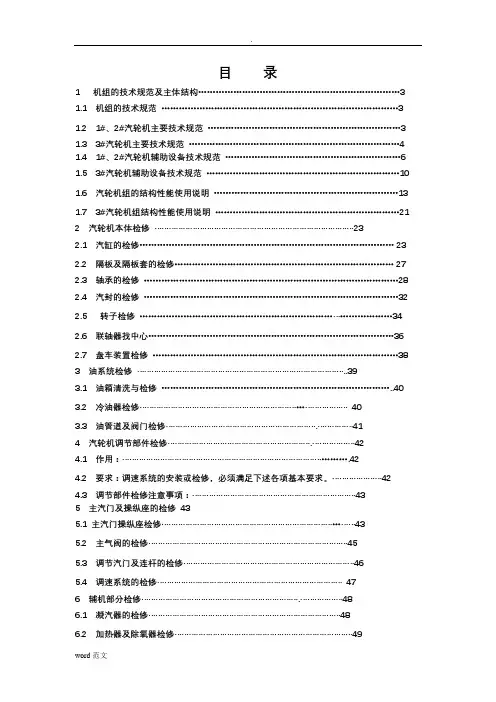

目录1 机组的技术规范及主体结构 (3)1.1 机组的技术规范 (3)1.2 1#、2#汽轮机主要技术规范 (3)1.3 3#汽轮机主要技术规范 (4)1.4 1#、2#汽轮机辅助设备技术规范 (6)1.5 3#汽轮机辅助设备技术规范 (10)1.6 汽轮机组的结构性能使用说明 (13)1.7 3#汽轮机组结构性能使用说明 (21)2 汽轮机本体检修 (23)2.1 汽缸的检修 (23)2.2 隔板及隔板套的检修 (27)2.3 轴承的检修 (28)2.4 汽封的检修 (32)2.5 转子检修 (34)2.6 联轴器找中心 (36)2.7 盘车装置检修 (38)3 油系统检修 (39)3.1 油箱清洗与检修 (40)3.2 冷油器检修 (40)3.3 油管道及阀门检修 (41)4 汽轮机调节部件检修 (42)4.1 作用： (42)4.2 要求：调速系统的安装或检修，必须满足下述各项基本要求。

(42)4.3 调节部件检修注意事项： (43)5 主汽门及操纵座的检修435.1 主汽门操纵座检修 (43)5.2 主气阀的检修 (45)5.3 调节汽门及连杆的检修 (46)5.4 调速系统的检修 (47)6 辅机部分检修 (48)6.1 凝汽器的检修 (48)6.2 加热器及除氧器检修 (49)6.3 热网加热器的检修 (50)6.4 疏水器的检修 (50)6.5 除氧器的检修 (51)6.6 水泵检修 (51)6.7 气动泵的检修 (53)6.7.1 总述 (53)6.7.1.1 给水泵 (53)6.7.1.2 驱动小汽轮机 (53)6.7.1.3 一般说明 (53)7 阀门及管道的检修 (58)7.1 阀门的检修 (58)7.2 阀门的研磨 (59)7.3 填料和衬垫 (59)7.4 管道的检修 (60)8 机械设备的日常维护保养及验证标准 (61)8.1 设备的检查 (61)8.2 保养的类别 (61)9汽机检修职业危害 (62)9.1职业危害的定义： (62)9.2职业危害分类 (62)9.3汽机检修职业危害控制措施 (65)1 机组的技术规范及主体结构1.1 机组的技术规范1.2 1#、2#汽轮机主要技术规范1.3 3#汽轮机主要技术规范1.4 1#、2#汽轮机辅助设备技术规范1.4.3 凝汽器技术特性表1.5 3#汽轮机辅助设备技术规范1.5.2 低压加热器技术特性表1.6 汽轮机组的结构性能使用说明1.6.1 1#、2#汽轮机组结构性能使用说明1.6.1.1 1#、2#汽轮机热力系统简述1#、2#汽轮机为C15-4.9/0.49型次高压单缸单抽凝汽式汽轮机，额定功率为15000kW，其有一级压力为0.49MPa的工业抽汽额定抽汽量为50t/h，可同时供电和供热，机组的电负荷和热负荷可按用户需要进行调节，亦可长期作凝汽式运行。

汽轮机本体检修工艺规程

汽轮机本体检修工艺规程汽轮机简介：检修工序；一、高压缸检修工序二、低压缸检修工序汽缸检修；一、汽缸结构概述二、检修工艺方法，质量标准，注意事项。

1、拆化妆板并吊走，拆机组上所有仪表2、拆除保温层,导气管.3、安装引导杆4、汽缸解体5、清理汽缸水平结合面，测量汽缸水平。

6、本体部分最后组装（扣缸）。

隔板、隔板套和喷嘴的检修；一、结构概述二、隔板，隔板套和喷嘴的检修的工艺方法，质量标准，注意事项。

1、拆隔板2、拆导叶环3、拆去喷嘴组。

4、隔板静叶清理。

5、隔板静叶肉眼检查和修整。

6、隔板和隔板套螺栓清理和修整。

7、隔板和隔板套中分面接触检查并修整。

8、悬挂销与隔板，汽缸跟隔板套水平面接触面检查并修整。

9、隔板（隔板套）与汽缸相配的轴向间隙检查并修整。

10、隔板找中心。

11、检查导叶环有无裂纹变形，并清理氧化皮。

12、检查清理喷嘴组。

汽封、轴封检修一、结构概述。

二、汽封，轴封检修工艺方法，质量标准，注意事项。

1.汽封块拆卸清理检查。

2.汽封洼窝找中（隔板找中）。

3.测量调整汽封径向间隙。

4.检查调整汽封轴向间隙。

5.检查调整汽封块膨胀间隙。

汽轮机转子检修一、转子结构概述二、转子检修工艺方法，质量标准，注意事项。

1.测量轴径扬度2.测量轴径晃度，弯曲度3.测量推力盘，联轴器等端面飘偏度4.拆联轴器螺栓5.动静叶间的间隙测量6.吊出转子7.转子动叶片清理8.叶片的检查整修9.检查轴径和推力盘轴承检修一、轴承概述。

二、轴承的检修工艺方法，质量标准，注意事项。

1、支持轴承检修2、推力轴承检修汽轮发电机找中心1.概述2.找中心的目的3,找中心的步骤4.联轴器找中心的调整方法滑销系统检修一、滑销系统概述二、滑销系统检修工艺方法，质量标准，注意事项。

1、测量工作。

2、分解。

3、检查横销。

4、检查轴承座下纵销。

5、检查轴承座立销。

6、检查汽缸上的纵销与横销。

7、检查连接螺丝，清理。

8、组装。

加热棒及加热螺栓的方法1加热棒的作用2螺栓加热装置3螺栓热紧操作4螺栓伸长测量装置及测量方法盘车装置检修一、结构概述二、盘车装置检修工艺方法，质量标准，注意事项汽轮机简介:由上海电气集团生产的600MW汽轮发电机组，汽轮机为亚临界、一次中间再热、单轴、三缸四排汽、高中压合缸、直接空冷反动式凝汽机组，设有两个低压缸，高中压缸和低压缸均为双层缸，可适应快速启动和经常启停需要。

汽轮机检修工艺规程

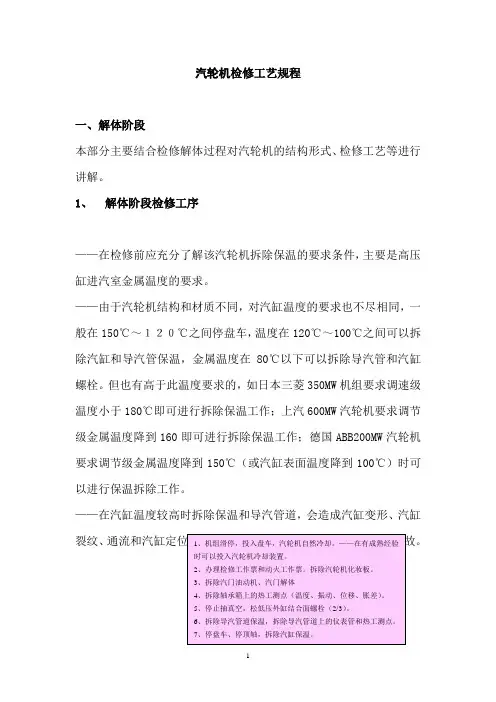

汽轮机检修工艺规程一、解体阶段本部分主要结合检修解体过程对汽轮机的结构形式、检修工艺等进行讲解。

1、解体阶段检修工序——在检修前应充分了解该汽轮机拆除保温的要求条件，主要是高压缸进汽室金属温度的要求。

——由于汽轮机结构和材质不同，对汽缸温度的要求也不尽相同，一般在150℃～１２０℃之间停盘车，温度在120℃～100℃之间可以拆除汽缸和导汽管保温，金属温度在80℃以下可以拆除导汽管和汽缸螺栓。

但也有高于此温度要求的，如日本三菱350MW机组要求调速级温度小于180℃即可进行拆除保温工作；上汽600MW汽轮机要求调节级金属温度降到160即可进行拆除保温工作；德国ABB200MW汽轮机要求调节级金属温度降到150℃（或汽缸表面温度降到100℃）时可以进行保温拆除工作。

——在汽缸温度较高时拆除保温和导汽管道，会造成汽缸变形、汽缸裂纹、通流和汽缸定位键槽卡涩、转子弯曲、导汽管螺栓咬扣等事故。

1、机组滑停，投入盘车，汽轮机自然冷却。

——在有成熟经验时可以投入汽轮机冷却装置。

2、办理检修工作票和动火工作票。

拆除汽轮机化妆板。

3、拆除汽门油动机、汽门解体4、拆除轴承箱上的热工测点（温度、振动、位移、胀差）。

5、停止抽真空，松低压外缸结合面螺栓（2/3）。

6、拆除导汽管道保温，拆除导汽管道上的仪表管和热工测点。

7、停盘车、停顶轴，拆除汽缸保温。

1、拆除低压缸端部外轴封，拆除中分面定位销和螺栓，转子与内缸相对位置测量，内部导流板拆除固定、吊出外上缸。

1、拆轴承箱上半，拆除轴承箱内的热工检测装置。

2、测量轴承的间隙（紧力），拆除上半轴瓦，测量轴瓦间隙，油档间隙测量，测量桥规数据。

3、拆除对轮护罩，拆除螺栓护板，测量对轮的同心度。

4、拆除对轮螺栓，测量对轮晃度和对轮中心。

5、测量推力间隙，拆除推力轴承上半，测量各转子窜轴量，测量各转子轴径扬度。

6、推汽缸使其复位，测量汽缸与转子的定位尺寸。

7、汽缸上的热工测点拆除。

汽轮机本体检修规程

第一章汽轮发电机组概述及技术规范第一节主机本体说明CC25—3.43/1.27/0.49型气轮机为单缸双抽凝汽式，气轮机通过刚性联轴器直接带动发电机工作。

汽轮机静子部分由前轴承座、前汽缸、中汽缸和后汽缸四部分组成，通流部分为一个复速级和10个压力级组成，共11级，其中第1级、第2级、第4级分别为高、中、低压段的调节级。

高压段配汽采用提板式调节控制，中、低压段配汽采用带平衡室式旋转隔板控制。

控制中、低压段旋转隔板的油动机分别布置在中压缸的两侧。

在汽轮机前端的前轴承座内，装有油泵组、危急遮断器、轴向位移发动器、推力支持联合轴承以及调节系统其它部套。

前轴承座的前端装有保安操纵箱，在前轴承座的壳体上方还装有调速器，侧部装有调压器。

前轴承座由前架支承，在座架上沿汽轮机中心线有纵向键，当机组受热膨胀时，可以沿此纵向键向前滑动，前轴承座与前汽缸用猫爪相连，在横向以及垂直方向抱歉有定位的膨胀滑销，以保证汽轮机中心在膨胀时不不致变动。

装于前汽缸上端的蒸汽室内的调节汽阀为提板式，通过调节汽阀及连杆与调速器的油动机相连。

调节汽阀共有八只汽阀，分别控制五组喷嘴。

后汽缸由后座架支撑，座架上有横各销，后汽缸导板上有一纵向键，纵向键与横向销的交点就构成了汽轮机的“死点”当机组受热膨胀时，可沿纵向键和横向销膨胀。

中汽缸通过垂直中分面法兰处分别和前后汽缸用螺栓连接。

机组盘车设备装于后汽缸的轴承盖上，由电动机传动通过蜗轮蜗杆减速后带动主轴，盘车转速为5.48/min，主轴转速高于该值时盘车设备自动退出工作位置.盘车设备电机功率11KW，速1000r/min。

转子上装有一个双列速度级和10个压力级，全部叶轮热套在主轴上，后三级采用扭曲动叶片，末级叶片长485mm。

汽轮机前后汽封及隔板汽封均采用梳齿式汽轮机径向轴承为单油楔轴承，推力轴承和工作推力瓦块上装有双支式铂电阻测温元件。

第二节汽轮机组主要技术规范汽轮机组主要技术参数调节保安系统主要技术规范第二章汽轮机本体检修工艺2.1 汽缸检修2.1.1 汽缸结构概述汽缸是汽轮机的机壳，隔板、喷嘴、转子等部件都安装在它的内部，形成一个严密的汽室，以防止高压蒸气外漏，在真空部分防止外部空气漏入，从而保证汽轮机高效安全工作。

汽轮机检修规程完整

汽轮机检修规程1. 本汽轮汽轮机简介本汽轮机为汽轮机厂制造的N50-8.83-3 型号, 高压、单缸、冲动冷凝式汽轮机，与锅炉，发电机及其附属设备组成一个成套发电设备。

本汽轮机不能用于拖动不同转速或变转速机械。

机组进行了以下优化设计：调节级采用了新型的子午面收缩静叶喷嘴；采用了后加载叶型，在有效降低叶栅损失的基础上增加了叶片强度, 并且使得变工况运行时通流部分能维持较高的热力性能; 高压部分的隔板还采用了分流叶栅结构; 低压部分采用了应用全三维技术设计的复合弯扭叶栅, 并采用了自带冠叶片; 动叶顶部普遍采用了高低齿汽封, 以降低泄漏损失. 上述措施有效提高了机组的安全性、效率和做功能力。

本机组汽轮机调节系统采用了DEH—NK汽轮机数字式电液控制系统，由计算机控制部分（也叫计算机控制系统）和EH液压执行机构组成。

系统控制精度、自动化水平高，它能实现升速（手动或自动），配合电机并网，负荷控制（阀位控制或功频控制）及其他辅助控制，并与DCS通讯，控制参数在线调整和超速保护功能等。

能使汽轮机适应各种功况并长期安全运行。

汽轮机主要技术规：名称单位数值主汽门前蒸汽压力MPa （a）8.83最高9.32最低8.34主汽门前蒸汽温度535最高540最低525进汽量t/h额定工况182最大工况221.3汽轮机额定功率MW50汽轮机最大功率MW60额定工况排汽压力KPa（a ） 4.82最大工况排汽压力KPa（a ） 5.46给水温度C额定工况216.6最大工况227.3额定工况汽轮机汽耗（计算值）Kg/KW.h 3.62额定工况汽轮机热耗（计算值）KJ/KW.h9201.7额定工况汽轮机汽耗（保证值）Kg/KW.h 3.73额定工况汽轮机热耗（保证值）KJ/KW.h9477.8调节级后蒸汽压力Mpa额定工况 5.947最大工况7.332冷却水温度额定20最高33汽轮机转向（机头向机尾看）顺时针汽轮机额定转速r/min 3000汽轮机单个转子的临界转速r/min 1850汽轮机轴承盖最大振动mm0.03临界转速时轴承盖最大振动m0.05汽轮机中心高m800汽轮机本体总重t127汽缸上半起吊重t25汽缸下半起吊重（不包括隔板）t35汽轮机转子总重t18.7转子最大直径m2681转子最大静挠度m0.39转子重心距前轴承中心先距离m2792末叶片高度m665汽轮机本体最大高度（长X宽X高）m7451X 7090X 32602 编写依据2.1 汽轮机厂提供的图纸和说明书2.2 DL/T838-2003 发电设备检修导则2.3 SHS08001-2004 电站汽轮机维护检修规程2.4 DL5011-92 电力建设施工及验收技术规（汽轮机机组篇）2.5 火力发电机组运行与检修技术培训教材（汽轮机）3 汽轮机检修项目3.1 汽缸3.1.1 检修容a. 拆卸及装复化妆板b. 拆卸及修补保温c. 拆除及检修汽缸螺栓d. 检查汽缸结合面漏气情况，并记录其间隙e. 检查、清理喷嘴f. 测量汽缸水平g. 测量汽缸的洼窝中心h. 检查与清理汽缸部i. 检查排汽缸上的防爆门j. 运行中的其他问题3.1.2 质量标准a •汽缸各部分无裂纹b. 化妆板及其配件完整c .保温良好d. 部应洁净，疏水孔、仪表测点孔应畅通e. 高低压缸结合面螺栓应无锈蚀和松动f .喷嘴叶片应无裂纹或卷边、冲蚀现象g. 喷嘴焊接处应无裂纹h. 汽缸结合面应洁净、无涂料及铁锈残留物i .结合面应光滑平整无损伤及毛刺j .汽缸结合面的严密性应在紧1/3螺栓的情况下，用0.05伽塞尺塞不进,个别部位塞进的深度不得超过结合面法兰宽度的1/3k •汽缸扣盖前，结合面应清除干净，并用细砂纸打光l ．螺栓清理干净, 无黑铅粉及铁锈等残物m螺栓丝扣、螺母丝扣、汽缸丝扣应完好，无乱扣、缺扣、弯曲、裂纹、毛刺等现象。

汽轮机维护检修规程完整

汽轮机维护检修规程1﹑总则1． 1 适用围本规程适用于新碳一分公司所有全凝式﹑背压式﹑带抽汽凝汽式汽轮机的维护和检修。

主要型号有NG25/20一台， EHNKS40/56/20 两台， NG32/25/0一台， NK32/36 两台。

（H—表示高压进汽， N—表示常压进汽， K—表示凝汽式， G—表示背压式， E—表示抽汽）1． 2 汽轮机结构简述NG型汽轮机本体主要由前支座( 前座架和前轴承座 ) ，后支座（后座架和后轴承座），危急保安装置，手动盘车装置，汽缸（外缸和导叶持环），转子（整锻轴﹑危急遮断器﹑棘轮﹑动叶环﹑联轴器和齿式联轴器），调节汽阀，速关阀等组成。

ENK型汽轮机本体主要由前支座( 前座架和前轴承座 ) ，后支座（后座架和后轴承座），危急保安装置，手动盘车装置，汽缸（外缸﹑排汽缸﹑前汽封﹑后汽封﹑高压级导叶持环﹑低压级导叶持环和中间汽封），转子（整锻轴﹑危急遮断器﹑动叶环﹑低压动叶环﹑联轴器和齿式联轴器），调节汽阀，速关阀等组成。

1． 3 检修种类按照检修所涉及检验、维修项目的围和工作量的不同，我们将汽轮机检修划分为小修、中修、大修和部套检修四种类别，说明书中所指检修未包括事后维修（发生故障强迫停机后进行的检修）。

小修：小修是检修工作量较小，占用时间较短的检修方式，小修时汽轮机不开缸，基本上是对局限于汽缸外部，事先确定的个别项目进行检验、维修，如轴承、联轴器的检查及对中检测，齿轮的目视检查，调节及保安系统的重新整定，运行仪表校验等，主要是针对运行中发现的非强迫停机缺陷进行检查和相应处理，通过有目的的检修避免出现强迫停机。

一般小修是根据需要按计划进行，在特定情况下，可利用由于装置其它设备原因而停止运行的时间进行汽轮机小修。

小修时得到的检验、试验数据和经验，可供中修、大修作参考。

中修：中修在计划停机期间进行，其作用及措施大体上与小修相同，只是涉及项目比小修要多一些，如增加径向跳动，拆出推力轴承后转子的轴向移动，不开缸情况下转子与汽缸的对中等项目的测量和检查。

汽轮机组检修工艺规程(本体)

4．化妆板不得随意切割及点焊，以妨碍美观。
项目
工艺方法
质量标准
注意事项
好。
(4)将低压导汽管翻身，剥去伸缩节和焊缝处保温，灌水验漏。
4.拆高压导汽管。
(1)清理保温后，拆除导汽管与调门出口法兰连接的螺栓(共２对法兰)。
(2)吊出上缸后，立即用堵板将拆开后的导汽管法兰口堵好。
5.高中压缸解体
(1)_拆除猫爪压板。
(2)放置安装垫片：
a.架设百分表一只,监视汽缸顶起的数值。
b.用支头螺栓微顶
不松动，不卡涩。螺栓无裂纹、损伤、弯曲和蠕伸等异常现象，螺帽完整，六角无混角，锥面、球面平垫圈各面接触良好。
6.高压导汽管螺栓硬度值：ＨＢ≤285。螺栓硬度超过应予更换或作恢复性热处理。
7.汽缸结合面平整光滑，无漏汽痕迹，无贯穿槽坑及裂纹。
5.导汽管法兰螺栓及螺帽清理干净无黑粉铁锈、油垢等杂物存留；螺纹无乱扣、缺口、毛刺，配合良好，
1．拆化妆板时，四个直角相交处连接螺栓不拆，同时还必须在直角顶部用#10槽钢作为斜撑，起吊时，直角尽量不变形。
2．拆卸的螺栓、螺母及零星部件尽可能组合好，以便装复。
3．拆后的化妆板放置安全稳妥地方，而且尽量少占地面积。
汽轮机组本体检修工艺
项目
工艺方法
质量标准
注意事项
1.高、中压缸解体及检查、测量工作
1．拆除化妆板连接螺栓，吊去各块化妆板。拆除轴承盖上所有的温度、振子、排油烟管接头及转速探头等接线和管接。
2．逐层拆去上汽缸保温。
3．拆低压导汽管。
(1)清理保温后拆除导汽管与缸体上法兰螺栓，拆前作好标记。
(2)打开低压外缸向空排汽门进入低压缸，拆开低压缸与导汽管连接法兰。
8.汽缸纵横水平与上次大修记录比较无异常变化。

汽轮机本体汽缸揭缸(高中压缸)检修工艺规程

汽轮机本体检修工艺规程汽轮机揭缸检修（高中压缸）目录目录 (I)汽机本体检修工艺规程 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检修流程 (2)汽机本体检修工艺规程1 范围本标准根据Q/HHW 217002-2017《标准编制导则》给出的规则编制，规定了东方汽轮机厂超超临界、中间再热、冲动式、单轴、三缸四排汽凝汽式发电机组汽机汽缸揭缸检修检修工艺的标准及要求。

2 规范性引用文件DL/T 338-2010 并网运行汽轮机调节系统技术监督导则DL/T 1055-2007 发电厂汽轮机、水轮机技术监督导则国能安全[2014]161号防止电力生产事故的二十五项重点要求DL/T 870－2004 火力发电企业设备点检定修管理导则GB 26164.1-2010 电业安全工作规程第1部分：热力和机械DL/T 838-2017 燃煤火力发电企业设备检修导则3 术语和定义汽轮机是将蒸汽的热能转换为机械能的旋转式蒸汽动力装置，是火电和核电的主要设备之一，用于拖动发电机发电。

汽轮机汽缸由高、中压缸合缸和两个低压缸组成，分别为对称布置。

高、中压缸采用合缸结构，通流部分反向布置型式，由高中压外缸、高压内缸和中压内缸组成，形成双层缸结构。

高、中压外缸和内缸缸体都是合金钢铸件，各沿水平中分面分为上汽缸和下汽缸，上、下汽缸之间用法兰螺栓紧固。

高压部分有1级冲动式调节级和7个略带反动度冲动式压力级，共8级；中压部分为6个冲动式压力级。

高中压缸外缸通过上猫爪支承在前、中轴承箱上。

内缸利用搭子支撑在外缸上。

低压缸分为A低压缸和B低压缸。

低压缸设置有两个排汽口，排汽口处设有扩压段。

每个低压缸为分流式三层焊接结构,由低压外缸、低压内缸和低压进汽室三部分组成。

排汽缸采用了逐渐扩大型排汽室等新技术，使排汽缸具有良好的空气动力性能。

高、中压转子为一体加工成，按蒸汽流向为反流式，高压转子有1级调节级和7级压力级动叶组成，中压转子有6级压力级动叶组成。

汽轮机检修规程

L18-3.43-3型18MW 汽轮机设备检修规程**xx***电厂发布目次前言 (II)1 范围 (1)2 规范引用性文件 (1)3 汽轮机本体检修 (1)3.1 汽轮机概述 (1)3.2 缸体及缸内附件检修工艺及质量标准 (4)3.3 轴承检修 (19)3.4 轴承箱油挡检修工艺及质量标准 (21)3.5 汽轮机本体组装 (23)3.6 汽轮发电机组轴系找中心 (24)3.7 轴承箱封闭 (25)3.8 盘车装置检修 (25)4 汽轮机调节保安及供油系统检修 (26)4.1 系统简介 (26)4.2 检修工艺通则 (30)4.3 大修标准 (31)4.4 小修标准 (31)4.5 调节及供油系统检修 (31)5 附属设备检修 (50)5.1 冷凝器检修 (50)5.2 抽汽阀联动装置检修 (52)5.3 抽汽阀操纵座检修 (53)L18-3.43-3型18MW汽轮机设备检修规程1 范围本标准规定了L18-3.43-3型18MW型汽轮机各设备的检修工艺、质量要求及有关注意事项。

本标准适用于***电厂L18-3.43-3型18MW汽轮机设备的检修。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

（80）电技字第25号《电力工业技术管理法规》（78）水电生字第158号《电业安全工作规程》L18-3.43-3型汽轮机说明书及厂家图纸3 汽轮机本体检修3.1 汽轮机概述（整体结构见图1）图 1 汽轮机纵面图本汽轮机为中压，单缸，冲动冷凝式联合循环用汽轮机，与***余热锅炉，发电机及其附属设备组成一个成套发电设备，用于燃气轮机联合循环发电站中，作为余热利用发电，可以大大提高循环效率及降低发电站的发电成本。

华电可门电厂汽轮机本体检修规程

华电可门电厂汽轮机本体检修规程背景介绍作为一个发电厂，汽轮机的正常运转对于生产和供电都有着极为重要的作用。

而为了保证汽轮机的正常运转，对汽轮机的本体进行定期的检修也就变得至关重要。

华电可门电厂汽轮机本体检修规程是本电厂针对汽轮机本体检修而制定的一套检修标准和流程，其制定意在为检修人员提供一套标准化、系统化的检修流程，以确保检修质量和检修效率。

总体流程1. 准备工作1.1 工作人员的准备在进行汽轮机本体检修时，必须保证参与检修的人员都具备水平和经验。

在检修前，检修任务必须由资深技术人员解释检修细节、讲解注意事项和安全规范等。

1.2 工具设备的准备检修汽轮机的过程中需要使用到专业的工具设备。

必须在检修前检查并保证所有设备工具完整，检查工具的等级和过期时间，并进行必要的修理和更换。

1.3 检修区域的准备检修汽轮机需要清洁干净的工区，需要保持检修现场气氛安全（注意防火防爆），并保证所使用的检修设备处在良好的状态下。

2. 检查汽轮机状态和记录2.1 状态记录在进行汽轮机本体检修之前，必须对汽轮机前一次检修的记录进行回顾，并对每个检修内容进行记录。

记录必须如实、清晰、完整地填写，并在表格上签名认证。

2.2 检查汽轮机状态检查汽轮机状态是检修的基础。

在进行检修之前，必须对汽轮机的机组整体状况进行了解和检查，并对相关技术进行了解。
