2017年华南理工大学《电力系统分析上》作业、模拟试题

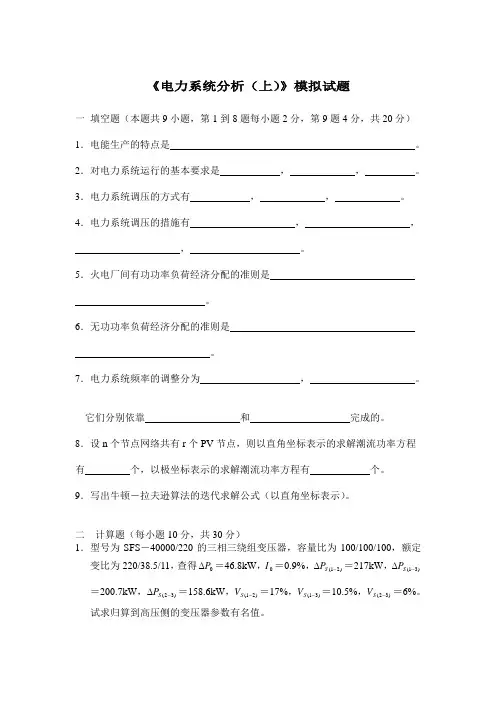

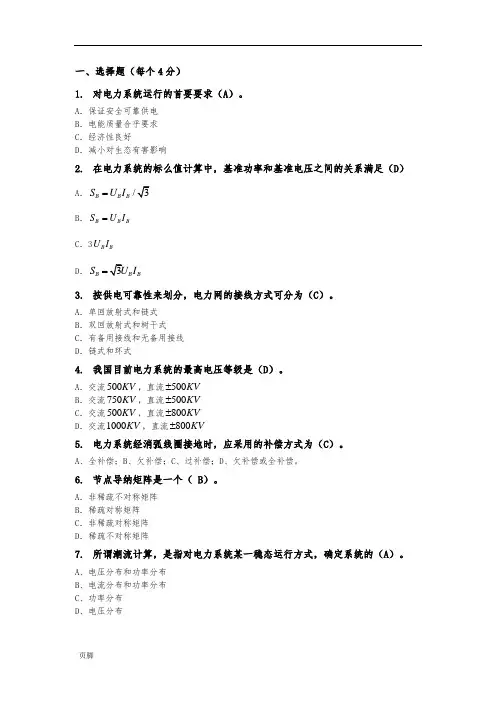

一、选择题（每个4分）1. 对电力系统运行的首要要求（A ）。

A ．保证安全可靠供电B ．电能质量合乎要求C ．经济性良好D ．减小对生态有害影响2. 在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（D ）A ．/3B B B S U I =B ．B B B S U I =C ．3B B U ID ．3B B B S U I =3. 按供电可靠性来划分，电力网的接线方式可分为（C ）。

A ．单回放射式和链式B ．双回放射式和树干式C ．有备用接线和无备用接线D ．链式和环式4. 我国目前电力系统的最高电压等级是（D ）。

A ．交流500KV ，直流500KV ±B ．交流750KV ，直流500KV ±C ．交流500KV ，直流800KV ±D ．交流1000KV ，直流800KV ±5. 电力系统经消弧线圈接地时，应采用的补偿方式为（C ）。

A 、全补偿；B 、欠补偿；C 、过补偿；D 、欠补偿或全补偿。

6. 节点导纳矩阵是一个（ B ）。

A ．非稀疏不对称矩阵B ．稀疏对称矩阵C ．非稀疏对称矩阵D ．稀疏不对称矩阵7. 所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的（A ）。

A 、电压分布和功率分布B 、电流分布和功率分布C 、功率分布D 、电压分布8.电力系统中PQ节点的数量（B ）A.全都是B.大量的C.少量的D.必有且一般只设一个9.电力系统运行电压的水平决定于（A ）A.有功功率的平衡B.无功功率的平衡C.有功功率D.无功功率10. 电力系统静态稳定性是指（A ）A、正常运行的电力系统受到小干扰作用后，不发生自发振荡或失步，自动恢复到初始运行状态的能力；B、正常运行的电力系统受到小干扰作用后，保持同步运行的能力；C、正常运行的电力系统受到大干扰后，保持同步运行的能力；D、正常运行的电力系统受到打干扰作用时，不发生自发震荡和失步，自动恢复到初始运行状态的能力。

二、简答题（每个6分）1.三相电力系统中性点运行有几种方式？各自有什么特点？1 、中性点不接地系统的优点：这种系统发生单相接地时，三相用电设备能正常工作，允许暂时继续运行两小时之内，因此可靠性高，其缺点：这种系统发生单相接地时，其它两条完好相对地电压升到线电压，是正常时的√3 倍，因此绝缘要求高，增加绝缘费用。

2 、中性点经消弧线圈接地系统的优点：除有中性点不接地系统的优点外，还可以减少接地电流；其缺点：类同中性点不接地系统。

3 、中性点直接接地系统的优点：发生单相接地时，其它两完好相对地电压不升高，因此可降低绝缘费用；其缺点：发生单相接地短路时，短路电流大，要迅速切除故障部分，从而使供电可靠性差。

2.无备用电源接线方式的接线形式有哪些？答：双回放射式、树干式、链式、环式、两端供电网络。

3.进行潮流计算时，对节点是如何分类的？答：1、PQ给定节点。

2、PU给定节点。

3、平衡节点4.什么是电力系统频率的一次和二次调整？答：1、改变变压器变比调压，通过调节高压侧分接头调整电压大小。

2、无功功率补偿调压，通过投入并联电容器，减少线路输送无功功率，从而减少电压损耗，达到调整电压的目的。

3、改变输电线路参数调压，通过线路串联电容器，减少线路感性阻抗，从而减少电压损耗，达到调整电压的目的。

5.列举电力系统中的几种无功补偿装置，并作简要说明。

答：1、并联电容器，输出无功功率。

2、并联电抗器，吸收无功功率。

3、静止补偿器，既能输出无功功率，又能吸收无功功率。

4、同步调相机，既能输出无功功率，又能吸收无功功率。

三、计算题1.一台额定电压13.8KV、额定功率为150MW、功率因数为0.85的发电机，其电抗标幺值为0.18（以发电机额定电压和功率为基准值）。

（20分）（1）电力系统中有哪四个基值？基值选取时可以任取两个，但一般选取哪两个作为基值？若选取SB和UB作为基值时，对应的另外两个基值与SB，UB的关系是怎样的？（5分）答：电力系统中有四个基值：基准容量、基准电压、基准电流、基准电抗。

一般选取基准容量、基准电压。

（2）试计算以13.8KV和125MV A为电压和功率基准值的电抗标幺值（10分）答：XE*=0.18*（125/0.85）100=0.26。

（3）计算电抗的实际值（5分）答：XB=UB2/SB=13.82/125/0.85=1.29，X E= XB *XE*=1.29x0.18=0.232.一条220KV的输电线路，长200km，导线为LGJ-400（直径2.8cm），水平排列，相间距7m，求线路的电阻R，电抗X，电纳B （10分）答：1、电阻R=(ρ/s)*180=(31.5/400)*180=0.08*180=14.4ΩDeq=³√700*700*700*2=1.26*700=882cm2、电抗X=180*0.1445(lgDeq/Ds)=180*0.1445(lg882/0.779*1.4)=180*0.42=75.6Ω3、电纳B=180*[7.58/(10-6*lgDeq/r)]=180*2.7x10-6=486x10-6s一、单项选择题 (本题共15小题，每小题2分，共30分)1. 按供电可靠性来划分，电力网的接线方式可分为（C ）。

A.单回放射式和链式B.双回放射式和树干式C.有备用接线和无备用接线D.链式和环式2．电力网络中的功率分点指的是（C ）A、功率流入负荷的节点B、功率流入电源的节点C、功率由两个方向流入的节点D、功率流入不同方向的节点3. 电力系统运行电压的水平取决于（ B ）A、有功功率平衡B、无功功率平衡C、有功功率D、无功功率4. 有几级的电压网络中，各元件参数的标幺值选取原则是（A ）。

A、统一选取基准功率，分段选取基准电压B、分段选取基准功率和基准电压C、统一选取基准功率和基准电压D、统一选取基准电压，分段选取基准功率5. 电力系统潮流计算采用的数学模型是（A ）。

A、节点电压方程B、回路电流方程C、割集方程D、支路电流方程6. 潮流计算的三类节点中，只有一个且必须有一个的是（C ）A、P－Q节点B、P－V节点C、平衡节点D、都不是7. 电能质量是指（D ）。

A、电压的大小B、电压的大小和波形质量C、电压大小，电流大小D、电压大小，波形质量，频率8. 大容量发电厂发出的电能主要靠（ C ）送到负荷集中地区。

A、高压网络B、低压网络C、输电网络D、配电网络9. 标幺制是一种（ B ）。

A、绝对单位制B、相对单位制C、相对有名制D、有名单位制10. 输电线路参数中，反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生有功功率损失的参数是（ C ）。

A、电阻B、电感C、电导D、电纳11. 架空输电线路采用分裂导线的目的是（A ）。

A、减小线路电抗B、增大线路电纳C、减小线路电阻D、改善输电线路的电晕条件12. 输电线路参数中，反映带电导线周围电场效应的参数是（D ）。

A、电阻B、电感C、电导D、电容13. 电力系统分析中，网络方程常采用（ D ）求解。

A、消元法B、星网变换法C、支路追加法D、高斯消去法14. 我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（A ）A、±5%B、±7%C、±5% ~±7%D、±7% ~±10%15. 电力系统潮流计算时，平衡节点的待求量是（ C）A、节点电压大小和节点电压相角B、节点电压大小和发电机无功功率C、发电机有功功率和无功功率D、节点电压相角和发电机无功功率二、多项选择题（本题共10小题，每小题2分，共20分）1. 我国电力系统常用的中性点接地方式哪几种（ABCD）A、中性点不接地B、中性点经消弧线圈接地C、中性点直接接地D、中性点经电阻或电抗接地2. 按容量和重要性区分，变电所的分类有（ACD ）A、枢纽变电所B、箱式变电所C、中间变电所D、终端变电所3. 对电力系统的基本要求是（ABC）A、保证供电可靠性B、保证良好的电能质量C、保证系统运行的经济性D、电网建设越超前越好4. 变电所的任务是（AB D ）。

A、汇集电能B、升降电压C、补偿电能D、分配电能5. 下面所列无功补偿设备中，随着电压下降（在规定电压波动范围内）输出无功功率增大的有（B C D）。

A、并联电容器B、调相机C、可控硅控制电抗器型（TCR）静止无功功率补偿器D、自饱和电抗器型（SR）静止无功功率补偿器6. 变压器参数中，可由空载试验得到的参数是（CD ）。

A、电阻B、电抗C、电导D、电纳7. 电力系统的电压调整可采用的措施有哪些（ABCD）。

A、发电机调压B、变压器调压C、并联补偿调压D、串联补偿调压8. 电力系统运行的特点（BCD ）。

A、稳定运行B、电能不能大量储存C、暂态过程非常短D、与经济生活密切相关9. 电力网包括哪些部分（ABCD ）A、变压器B、输电线路C、电力用户D、发电厂10. 电力网按其职能可以分为（AC ）。

A、输电网络B、高压网络C、配电网络D、低压网络三、判断题(本题共5小题，每小题2分，共10分)1. 考虑变压器的内部电压损耗，变压器二次绕组的电压规定比系统额定电压高10%。

（对）2. 停电后可能发生危及人生安全的事故，或长时间扰乱生产秩序的电力负荷属于一级负荷。

（对）3. 多电厂经济运行在理论上常要求各电厂的耗量特性满足等微增率准则。

（对）4. 电力系统中存在大量的PQ节点。

（对）5. 系统有功和无功同时不足时，应先解决无功平衡问题。

（错）四．简答题(本题共2小题，共10分)1.试说明电力系统降低网损的技术措施。

1）提高功率因素、末端增加无功补偿，以减少无功功率的传输。

2）在闭式网络中实行功率的经济分布。

3）合理确定电力网的运行电压。

4）组织变压器的经济运行。

2.列举电力系统中几种无功补偿装置，并作简要说明。

1、联电容器，输出无功功率。

2、联电抗器，吸收无功功率。

3、静止补偿器，既能输出无功功率，又能吸收无功功率。

4、同步调相机，既能输出无功功率，又能吸收无功功率。

五．计算题(本题共2小题，共30分)1.（15分）某企业用电的年持续负荷曲线如图，试求该企业的最大负荷利用小时数。

2.（15分）一条220kV的输电线路，长180km，导线为LGJ-400（直径2.8cm），水平排列，相间距7m，求线路的电阻R，电抗X，电纳B。
