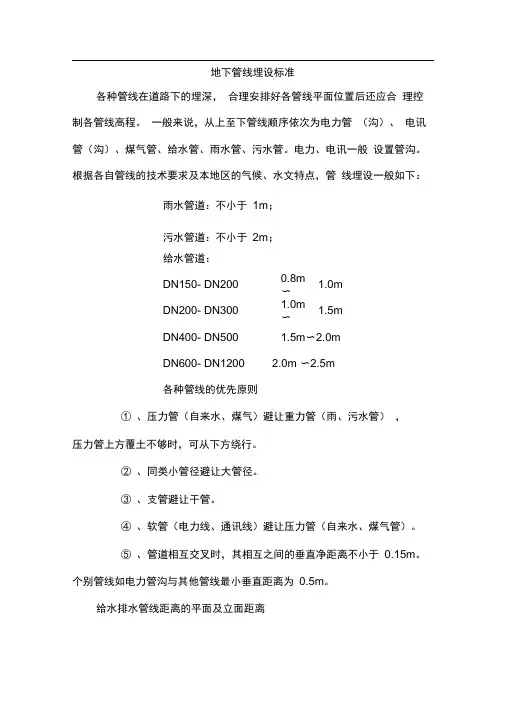

地下管线埋设规范

地下管线埋设规范

各种管线在道路下的埋深,不但平面位置合理,还应合理控制各管线地埋深度。一般来说,从上至下管线顺序依次为电力管(沟)电讯管(沟)、煤气管、给水管、雨水管、污水管。电力、电讯一般设置管沟。根据各自管线的技术要求及本地区的气候、水文特点,管线埋设一般如下:

雨水管道:不小于1m;

污水管道:不小于2m;

给水管道:

DN150~DN200 0、8m~1、0m

D200~DN300 1、0m

DN400~DN500 1、5m~2、0m

DN600~DN1200 2、0m~-2、5m

各种管线的优先原则

①、压力管(自来水、煤煤气)避让重力管(雨、污水管),压力管上方覆土不够时,可从下方绕行;

②、同类小管径避让大管径;

③、支管避让干管;

④、软管(电力线、通讯线)避让压力管(自来水、煤气管);

⑤、管道相互交叉时,其相互之间的垂直净距离不小于0.15m,

个别管线如电力管沟与其她管线最小垂直距离为0.5m。

给水排水管线距离的平面及立面距离:

①、给水管道与建筑物、铁路与其它管道的水平净距,应根据建筑物基础的结构、路面种类、卫生安全、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定,一般不得小于下表中的规定:

②、给水管应设在污水管上方,且不应有接口重叠,当给水管道数设在下方时,应采用钢管或钢套管,套管伸出交叉管的长度每边不得小于3m,套管两端釆用防水材料封闭。给水管道相互交叉时其净距不应小于0.15m,当给水管与污水管平行设置时,管外壁净距不应小于1.5m。管道穿越河流时,可釆用管桥或河底穿越等形式,管道与建筑物、构筑物与其她工程管线之间最小水平净距宜符合以下规定:

1、与建筑物间距:管道公称外径小于等于200mm时为1、00m,公称外径大于200mm时为3、00m:

2、与雨污水管间距:管道公称外径小于等于200mm时为0.5～1.00m,公称外径大于200mm时为1、0～1、50m;

3、与燃气管间距:中低压管为0、50m,高压管1、0～1、50m;

4、与电力电缆间距为0、50m:

5、与电信电缆间距为0、50m

6、与乔木灌木间距为1、50m

7、与通信照明电缆间距为0、50m

8、与高压铁塔基础间距为3、00m

9、与道路侧石边缘间距为0、50m;

10、与铁路坡脚间距为6、00m。当上述间距难以保证时,应采取必要

的安全技术措施。
