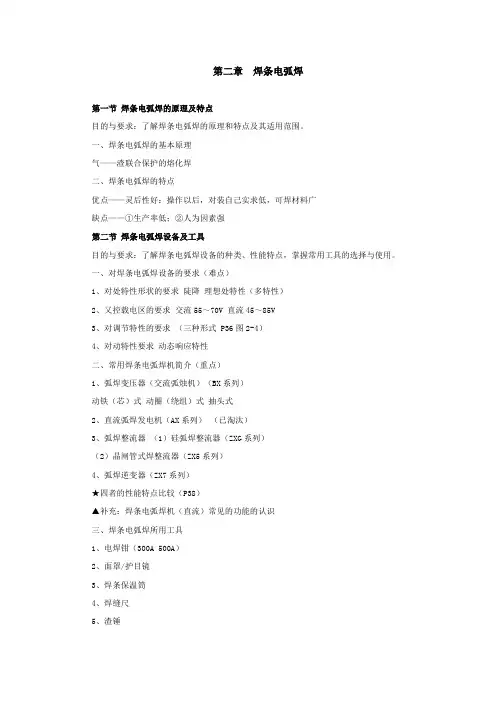

焊条电弧焊原理及特点教案

课程焊接班级任课教师

教学过程

（一）焊接电弧

定义：由焊接电源（焊机）供给的，具有一定电压的两电极间或电极与焊件之间，在气体介质中产生的强烈而持久的放电现象，称为焊接电弧。

（一）焊接电弧的特点

1、它能发出强烈的光和大量的热。

2、由于是气体在导电，它是柔性的，是可以移动的。

3、因具有柔性可以在一定长度内变化（10）毫米左右，过长就会熄灭。

到目前为止，电弧焊接方法仍然占据着主要地位，一个重要的原因就是因为电弧能够有效地，把电能转换成熔化焊接过程中所需要的热能。

（三）焊接电弧及电弧温度的分布。

注；阴极区与阳极区的

温度差别，只有使用直

流焊机时才会发生变

化，使用交流焊机时因

无阴阳极之分，焊条和

工件的温度是一样高的。因此在使用直流焊机时为了获得不同的温度就产生了极学生活动和补充内容

见擦划法图：引弧过程的运动轨迹。

操作

方

法：握

稳焊

钳，手

腕稍用力进行擦划。当焊条端头接触铁板一瞬间立即提离铁板4mm 左右电弧就会燃烧，擦划即要有一定力度，又要控制在较小长度范围内，因为一旦引燃电弧就必须停下，如继续离开铁板过高电弧将会熄灭，这就需要控制擦划时的惯力运动。因此引燃电弧的位置不具有确定性。

提示：图中标示的2-4mm是指正常焊接的电弧长度，而并非引弧长度。就一般来讲性能稍好的焊机引弧时提离铁板6mm 左右也能正常起弧。

2、敲击引弧法

敲击引弧法特点：1、引弧点准确。2、不污染工件。3、常用于焊件空间狭窄的地方。4、常用于焊缝与焊缝相连的接头引弧。5、灭弧后立即再引弧、

敲击引弧

要领：握稳

焊钳，用腕力

向下敲击，如

用力过大则

反弹力太大，焊条端头远离铁板,电弧即燃即灭；如用力太小焊条端头易被铁板粘住。因此敲击时用力要合适，并利用好反弹力，见到弧光时立即稳住，维持电弧正常燃烧距离。

如发生焊条粘在铁板上，可左右摇摆焊条使其脱离后重新引弧。

第三种引弧方法

但通过多年的操作观察，证实它确实存在。（暂称为热引弧法）

方法是：当焊条正常燃烧3秒左右，灭弧后立即移往其他待焊部位（不超过2秒），此时焊条一触即燃（既不擦划也不敲击）。

此方法用途非常广泛，实用意义大，效果好。例如1、当我们点焊薄件或特小工件时要求是稳、准、快。稳指电弧稳定燃烧；准指被焊位置准确；快指着焊时间短（一秒左右）。2、灭弧立焊时或焊管接头时，要求再引弧位子非常准确，引弧灭弧频率很高（指在一定时间内反复次数多）。此方法最为合适。（其

所示。

电弧长度可分为三种情况：（短弧）（中等弧）（长弧）手工焊条电弧焊规定：（小于焊条直径长度的电弧称短弧）（等于焊条直径长度的电弧称中等弧）（大于焊条直径长度的电弧称长弧）。

提示：1、焊条直径是指焊芯直径，不包含药皮厚度。

2、焊条端头和焊芯端头是有区别的，见图所示A

由于我们使用的焊条规格较多，直径有1.6，2.0，2.5，3.2，4.0，5.0，因此，我们使用不同直径的焊条，就会运用不同的弧长。例如：当我们使用直径2.0的焊条时，中等弧长为2.0mm,(毫米）当我们使用直径5.0的焊条时，中等弧长为5.0mm（毫米）。

在实际操作中我们大多使用中等弧或短弧，很少采用长弧。

作的短弧操特点：1、电弧稳定，飞溅小。

2、熔渣、气体保护效果好。

1．对接接头两焊件端面相对平行的接头称为对接接头，如图1－1a所示。这种接头能承受较大的载荷，是焊接结构中最常用的接头。

2．角接接头两焊件端面间构成大于30°，小于135°夹角的接头称为角接接头，如图1－1b所示。角接接头多用于箱形构件，其焊缝的承载能力不高，所以一般用于不重要的焊接结构中。

3．搭接接头两焊件重叠放置或两焊件表面之间的夹角不大于30°构成的端部接头称为搭接接头，如图1－1C所示。搭接接头的应力分布不均匀，接头的承载能力低，在结构设计中应尽量避免采用塔接接头。

4．T形接头一焊件端面与另一焊件表面构成直角或近似直角的接头

称为T形接头，如图1－1d所示。，这种接头在焊接结构中是较常用的，整个接头承受载荷、特别是承受动载荷的能力较强。

二、坡口形式根据设计或工艺的需要，在焊件的待焊部位加工成一定几何形状的沟槽称坡口。

1、坡口的作用

其主要作用是

为了保证焊缝

根部焊透，使焊接热源能深入接头根部，以保证接头质量。坡口还能起到调节基本金属与填充金属比例的作用。

2、坡口的尺寸名称及标

注。图：

钝边是为了防止烧穿，钝

边尺寸要保证第一层焊

缝焊透。根部间隙在打底

焊时，能保证报部焊透。

坡口角度是用来使电弧能深入焊缝的根部，使得钝边焊透，且便于清渣，以获得美观的焊缝。

焊接坡口的选择一般遵循以下原则：①能够保证工件焊透，（手弧焊熔深一般为2～4mm），且便于焊接操作。如在容器内部不便焊接的情况下，要采用单面坡口即在容器的外面焊接。②坡口形状应容易加工。③尽可能提高焊接生产率和节省焊条。④尽可能减小焊后工件的变形。

时，能保证报部焊透。坡口角度是用来使电弧能深入焊缝的根部，使得钝边焊透，且便于清渣，以获得美观的焊缝。

焊接坡口的选择焊接坡口的选择一般遵循以下原则：①
