2

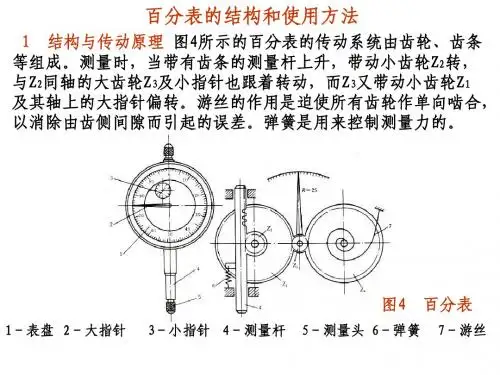

1.百分表的部件组成
3
2.百分表的工作原理
将被测尺寸引起的测杆微小直线移动,经过齿 轮传动放大,变为指计在刻度盘上的转动,从而 读出被测尺寸的大小。
当测量杆向上或向下移动1mm时，通过齿轮 传动系统带动大指针转一圈，同时小指针转 一格。
4
5
3.百分表的读数方法
大指针每转一格读数值0.01mm，小指针每转 一格读数为1mm。
测量用工件做零位基准。 5）不要使杠杆表突然撞击到工件上，也不可强烈震动、敲打杠杆表。 6）测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件
强行推入测头下。显著凹凸的工件不用杠杆表测量。
18
10
杠杆百分表的分度值为0.01mm，测量范围不大 于1mm。它的表盘是对称刻度的。可用于测量形位 误差，也可用于比较测量的方法测量实际尺寸，还 可以测量小孔、凹槽、孔距、坐标尺寸等。
11
1．杠杆百分表的使用
在使用时应注意使测量运动方向与测头中 心线垂直，以免产生测量误差。
1）检测平行度
杠杆百分表体积较小，适合于零件上孔的轴心线与底平 面的平行度的检查，如图所示。将工件底平面放在平台上， 使测量头与A端孔表面接触，左右慢慢移动表座，找出工件 孔径最底点，调整指针至零位，将表座慢慢向B端推进。A、 B两端指针最底点和最高点在全程上读数的最大差值，就是 全部长度上的平行度误差。
16
2．注意事项
1）使用前检查 （1）检查相互作用：轻轻移动测杆，表针应有较
大位移，指针与表盘应无摩擦，测杆、指针无卡阻 或跳动。 （2）检查测头：测头应为光洁圆弧面。 （3）检查稳定性：轻轻拨动几次测头，松开后指 针均应回到原位。 （4）沿测杆安装轴的轴线方向拨动测杆，测杆无 明显晃动，指针位移应不大于0.5个分度。
12
2）检测直线度
用杠杆百分表检验键槽的直线度时，如图所示。在键槽
上插入检验块，将工件放在V形铁上，百分表的测头触及检
验块表面进行调整，使检验块表面与轴心线平行。调整好平
行度后，将测头接触A端平面，调整指针至零位，将表座慢
慢向B端移动，在全程上检验。百分表在全程上读数的最大
代数差值，就是水平面内的直线度误差。
范围 。 测量平面时，百分表的测量杆要与平面垂直，
测量圆柱形工件时，测量杆要与工件的中心 线垂直，否则，将使测量杆活动不灵来自百度文库测量 结果不准确。
8
6.百分表维护和保养
1）远离液体，不使冷却液、切削液、水或油 与内径表接触。
2）在不使用时，要摘下百分表，使表解除其 所有负荷，让测量杆处于自由状态。
17
2）使用过程中
1）将表固定在表座或表架上，稳定可靠。 2）调整表的测杆轴线垂直于被测尺寸线。对于平面工件，测杆轴线应
平行于被测平面；对圆柱形工件，测杆的轴线要与过被测母线的相切 面平行，否则会产生很大的误差。
3）杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。 4）测量前调零位。比较测量用对比物（量块）做零位基准。形位误差
百分表
百分表的圆表盘上印制有100 个等分刻度，即每一分度 值相当于量杆移动0.01毫米，如图所示。若在圆表盘上印制 有1000个等分刻度 ，则每一分度值为0.001毫米，这种测量 工具即称为千分表。
1
百分表
百分表是一种精度较高的比较量具，主 要用于检测工件的形状和位置误差,也可在机 床上于工件的安装找正。它只能测出相对数 值，不能测出绝对值。
15
5）检测齿向精度 齿向准确度检验，如图所示。将锥齿轮套入测量心轴，
心轴装夹于分度头上，校正分度头主轴使其处于准确的水平 位置，然后在游标高度尺上装一杠杆百分表，用百分表找出 测量心轴上母线的最高点，并调整零位，将游标高度尺连同 百分表降下一个心轴半径尺寸，此时百分表的测头零位正好 处在锥齿轮的中心位置上。再用调好零位的百分表去测量齿 轮处于水平方向的某一个齿面，使该齿大小端的齿面最高点 都处在百分表的零位上。此时，该齿面的延伸线与齿轮轴线 重合。以后，只须摇动分度盘依次进行分齿，并测量大小端 读数是否一致，若读数一致，说明该齿侧方向齿向精度是合 格的，否则，该项精度有误差。
先读小指针转过的刻度线（即毫米整数）， 再读大指针转过的刻度线（即小数部分）， 并乘以0.01，然后两者相加，即得到所测量 的数值。
6
4.百分表的应用
百分表可用来精确测量零件圆度、圆跳动、平
面度、平行度和直线度等形位误差，也可用来找正
工件 。
7
5.百分表的使用注意事项
使用前，应检查测量杆活动的灵活性。 测量时，不要使测量杆的行程超过它的测量
13
3）检测轴向窜动和端面跳动
检验车床主轴轴向窜动量时，在主轴锥孔内插入一根短锥 检验棒，在检验棒中心孔放一颗钢珠，将千分表固定在车 床上，使千分表平测头顶在钢珠上，如图所示位置A，沿主 轴轴线加一力F，旋转主轴进行检验，千分表读数的最大差 值，就是主轴轴向窜动的误差。
14
4）检测同轴度
内外圆同轴度的检验，在排除内外圆本身的形状误差时， 可用圆跳动量的 来计算。以内孔为基准时，可把工件装在两 顶尖的心轴上，用百分表或扛杆表检验（图5）。百分表 （杠杆表）在工件转一周的读数，就是工件的圆跳动。以外 圆为基准时，把工件放在V形铁上，如图所示，用杠杆表检 验。这种方法可测量不能安装在心轴上的工件。
3）成套保存于盒内，避免丢失与混用。
9
杠杆百分表
杠杆百分表又被称为杠杆表或靠表，是 利用杠杆－齿轮传动机构或者杠杆－螺旋传 动机构，将尺寸变化为指针角位移，并指示 出长度尺寸数值的计量器具。由于其体积小、 精度高，因此适于一般百分表难以测量的场 所。测量工件几何形状误差和相互位置正确 性，并可用比较法测量长度。
