各种GERBER文件处理CAM软件简介
各种GERBER文件处理CAM软件简介Frontline GENESIS 2000采用Valor Genesis 2000 CAM系统，可将CAM作业流程依不同之层数及工料规格，做成多项标准之模块，自动化分析，编修数据处理，减少人工错误并增加作业效率。
1. D-code及Gerber自动输入，避免人工输入错误的风险。
2. 原稿Net list与工作片Net list比较，避免CAM设计造成之人为疏失。
3. On line DRC(设计规则检查)设计全程，可避免功能信号被更动，线宽、间距信号，不因编修而变更。
4. 可分析检查PCB Gerber如：(1) PWR GND断、短路(2) 钻孔是否遗漏(3) 焊垫是否遗漏(4) 防焊是否遗漏(5) 焊垫是否超出至防焊面(6) 文字或防焊是否沾到焊垫5. 制程误差，计算机自动补偿。
6. 特性阻抗，多层搭叠，自动计算分析。
7. CAM工作流程程序化，不因工程师不同而有品质上的差异。
资料在转换后传至外围之制程网络设备，如激光绘图机、成型机、钻孔机、计算机网络测试设备和自动比对光学机，皆在计算机数值控制下进行。
8.编写Genesis DFM自动化程式（SCRIPTS）高效、快捷处理资料。
ParCAM的功能ParCAM使用在Win95/Win98/Win2000/WinXP等操作系统中，对机器的配置要求很低，不需要像Genesis2000或UCAM等软件那样，必需要Win2000系统下才能运行,ParCAM最低的系统要求只是Windows95即可运行。
A: 介绍ParCAM的INPUT：可自动辨识的Aperture格式已高达559种。
可自动读入的图形格式：Standard Gerber formatRS-274D、RS-274XIPC-D-350、IPC-D-356、IPC-D-356AGDSIIMDADPF ( BARCO )IMARKDXF、HPGLOptrotech BackupODB++MENTOR Neutral fileGenCAM( 此为IPC推广之新世代CAM资料格式)Drill Tape：EXCELLON 1 & 2、HITACHI 1 & 2、TRUDRIL、Posalux、Sieb & Meyer特点：ParCAM 在读入资料时，系统可自行作资料格式之分类，操作者不必多一道手续，事前了解资料格式之内容及预作分类。
CAM工程处理要点分析与探讨
ＧＣ －Ｃ ＡＭ 、 Ｉ ＮＣ ＡＭ等 。
ｍｍ ， 异型板大干２ ｍｍ ， 衬铜 、 衬 式把 Ｃ ＡＤ转 换 为 Ｄｘ ｆ ， 再用Ｃ ＡＭ ３ ５ ０ 导入 般 为 ２ 铝 板 为 ４ ｍｍ。（ ２ ） 添 加 ３ 个 定 位 孔 和 每 层 Ｄ ｘ ｆ 文 件 即 可（ 需 注 意 导入 比 例 、 线宽、 字 高 对位靶， 一般 成Ｌ 型放置， 但 定 位 孔 不 可 以
、 文章编 号： １ ６ ７ ４ － ０ ９ ８ Ｘ （ ２ ０ １ ３ ） ０ ７ （ ａ ） － ０ ０ ８ ７ － ０ １
点的梳理以及ｃ Ａ Ｍ 软体在Ｐ ｃ Ｂ ． ４ 违中 所起的作用及具体过程的操 作。 关键 词： ｃ Ａ Ｍ 处理 Ｐ ｃ Ｂ 制造 要点分析。 中图分类号： Ｋ ９ ２ ８ ． ７ ３ 文献标识码 ： Ａ
垫３
： ３ １
工 业 技 术
Ｓｃ ｉ ｅ ｎｃ ｅ ａｎ ｄ Ｔｅｃ ｈｎ ｏｌ ｏｇ ｙ Ｉ ｎ ｎｏ ｖｅｔ ｉ ｏ ｎ Ｈｅｒ ａｌ ｄ
ＣＡ Ｍ－ ｒ 程处 理 要 点 分析 与探 讨
李晓丽 （ 四创电子股份有 限公 司 安徽合肥 ２ ３ ０ ０ ３ １ ）
摘
要： 工程部ｃ Ａ Ｍ 数． 据处理在Ｐ ｃ Ｂ 行业中 起 着至关重要 的作用， 它是 生产当中的 灵魂 ， 该文主要介 绍Ｃ Ａ Ｍ ． ． ￣ Ｓ Ｌ ＆员怎样处理数据 以． 及处理要
核 —— 客 户 Ｃ ＡＤ ／ Ｃ ＡＭ数 据 的 转 换 （ 生 成
写每 层图 （ １ ） 先 导 入ｇ ｅ ｒ ｂ ｅ ｒ 和再导入Ｄ ｒ ｉ ｌ ｌ 或 整 头 会 钻 到 销 钉 上 造 成 销钉 断 裂 ，
Ｇ Ｅ ＲＢ Ｅ Ｒ） —— Ｃ ＡＭ处 理 （ 单片线路、 补 偿 体 导入 。 但 钻 孔 图号 不 （ ２ ） 调 整 层 顺 序。不 同 层 的层 名 后 号及 钻孔 图号 注 意 镜 像关 系 ， 拼版 ） —— 输 出 资 料 （ 钻孔数据 、 线 路 生 产 缀 定 义 为 ： Ｇ ＴＬ （ 元件面） 一Ｇ Ｂ Ｌ （ 焊接面） 一 可 以镜 像 ， 否 则钻 孔 时 会钻 进 有 效 图形 内 ，
CAM350锣带的制作培训解析
锣带制作培训
2008-8-15
只有在NC编辑的状态下 才能够制作锣带
锣带制作培训
▪ 四：增加刀具表
锣带制作培训
▪ 2. 刀具表设置
锣带制作培训
▪ 五：制作锣带
1.添加钻孔
2. 画锣带
锣带制作培训
3.排版
锣带制作培训
锣带制作培训
▪ 六：输出锣带
锣带制作培训
▪ 七：小结 CAM350是制作锣带的有力武器，只要运
用得当，应可使工作得心应手。但同时也存 在一些弊端，（如容易产生飞刀现象，捕捉 不够精准等）所以在运用的时候应多注意检 查，以避免一些不必要的问题发生。
5.内槽锣刀和外形锣刀必须分刀，以利于生产 控制
6.能走单刀时应尽量走单刀，不能走循环方式， 以节约成本
7.内槽和外形的走刀方向不能一致
锣带制作培训
▪ 8.当板内有较大的废料时应增加铣碎料，以 避免碎料打伤板或卡死锣头
▪ 9.当工艺边或余料太单薄时应增加支撑点或 改变走刀顺序，避免弹刀
▪ 10.尽量用大刀锣板，以提高生产效率
2008-8-15 培训
锣带制作培训
▪ 一：培训目的
▪ 1: 规范锣带的制作
▪ 2：为后续的锣带制作提供参考
▪ 二：培训对象
▪ 相关锣带制作人员
▪训
▪ 因本厂锣机的限制，需要制作二种格式的锣 带： 有补偿的锣带和没补偿的锣带
▪ 通常情况下只须制作有补偿的锣带，没补偿 的锣带只在锣房通知的情况下才制作
锣带制作培训
▪ 二：选定位孔，新增锣带层
锣带制作培训
▪ 三：排层、更改层的属性
锣带制作培训
▪ 四：编辑刀具表
锣带制作培训
▪ 五：根据外形画锣带
GC-CAM操作说明解析
GC-CAM是一种CAM操作系统，主要包括INPUT（光绘文件的转换），CAM设计修改，NC的程式制作等等。
主视窗主视窗画面介绍：主菜单生效日期2002-6-1 页次 1 版本 A绝对座标相对座标视窗中所选择的焊盘（PAD）和线路（TRACE）的数量层所处的状态点击此处出现视窗其中的颜色为PAD和TRACE的颜色，可以为相同或不同。
PAD的颜色TRACE的颜色视窗图面隐藏视窗图面显示，仅可阅览，不可编辑。
视窗图面阅览，显示，编辑。
生效日期2002-6-1 页次 2 版本 A层的正片 Gerber程式Aperture序列层的负片钻孔程式Aperture序列复合层单击此视窗出现所要INPUT的文件和INPUT出来的位置的偏移量输入客户来的Aperture文件，在输入时一定要一一对应，单击此处出现视窗如下：生效日期2002-6-1 页次 3 版本 A单击此处出现修改Aperture文件，视窗如下：Gerber资料的Aperture 文件名称以上视窗说明如下：Code的位置 Aperture代码 Dcode的形状 Dcode的大小击此处出现视窗生效日期2002-6-1 页次 4 版本 A所有形状表示规则如下：Draw 画线 Round 圆形 Octagon 八角形Square 正方形 Rectangle 长方形 Oblong 椭圆Annulus 甜甜圈形状 Thermal 导通孔 Target 目标Custom使用者自定 Slit 切开Custom Thermal使用者自定之导通孔Ext.Polygon外部多角形 Int.Polygon内部多角形Add增加Dcode序列，Remove消除Dcode序列，Sort把Dcode以一般的顺序排列，Alt.Sort把Dcode以标准的顺序排列，Merge把其他的Aperture文件合并过来Grow/Shrink/round off改变Dcode大小Remove Unused消除Gerber资料中没有用到的Dcode,对于检查Aperture文件时很重要。
CAM 制作的基本步骤

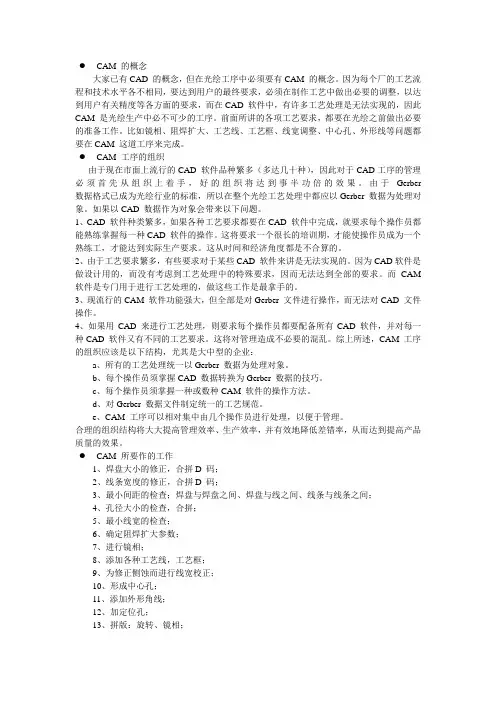

●CAM 的概念大家已有CAD 的概念，但在光绘工序中必须要有CAM 的概念。
因为每个厂的工艺流程和技术水平各不相同，要达到用户的最终要求，必须在制作工艺中做出必要的调整，以达到用户有关精度等各方面的要求，而在CAD 软件中，有许多工艺处理是无法实现的，因此CAM 是光绘生产中必不可少的工序。
前面所讲的各项工艺要求，都要在光绘之前做出必要的准备工作。
比如镜相、阻焊扩大、工艺线、工艺框、线宽调整、中心孔、外形线等问题都要在CAM 这道工序来完成。
●CAM 工序的组织由于现在市面上流行的CAD 软件品种繁多（多达几十种），因此对于CAD工序的管理必须首先从组织上着手，好的组织将达到事半功倍的效果。
由于Gerber 数据格式已成为光绘行业的标准，所以在整个光绘工艺处理中都应以Gerber 数据为处理对象。
如果以CAD 数据作为对象会带来以下问题。
1、CAD 软件种类繁多，如果各种工艺要求都要在CAD 软件中完成，就要求每个操作员都能熟练掌握每一种CAD 软件的操作。
这将要求一个很长的培训期，才能使操作员成为一个熟练工，才能达到实际生产要求。
这从时间和经济角度都是不合算的。
2、由于工艺要求繁多，有些要求对于某些CAD 软件来讲是无法实现的。
因为CAD软件是做设计用的，而没有考虑到工艺处理中的特殊要求，因而无法达到全部的要求。
而CAM 软件是专门用于进行工艺处理的，做这些工作是最拿手的。
3、现流行的CAM 软件功能强大，但全部是对Gerber 文件进行操作，而无法对CAD 文件操作。
4、如果用CAD 来进行工艺处理，则要求每个操作员都要配备所有CAD 软件，并对每一种CAD 软件又有不同的工艺要求。
这将对管理造成不必要的混乱。
综上所述，CAM 工序的组织应该是以下结构，尤其是大中型的企业：a、所有的工艺处理统一以Gerber 数据为处理对象。
b、每个操作员须掌握CAD 数据转换为Gerber 数据的技巧。
GCCAM软件操作指南(80页精本大全)
第一部分GC-CAM简介GC-CAM是介于CAD与PCB制造之间的桥梁，可以对PCB制造所需数据，如线路、防焊、文字（GERBER）、加工程式（NC、ROUTER）等进行有效的处理，对初学者来说，不失为PCB CAM制作的利器。
1.1 导入和输出格式GC-CAM可以导入的数据类型：Gerber（RS-274-D及RS-274-X）、Drill（钻孔资料）、Rout （铣床资料）、HPGL、Emma/Quest等，可以根据自定义类型（GC－CAM自身提供的PDF编写格式）进行导入。
GC-CAM可以根据用户定义（PDF格式）输出所需类型，其可直接输出的格式有：DPF、IPC-D-350、FIRE、RS-274-X、EIE、SECMA、Escher-Grad、356（IPC-D-356）、HoloFlash等，也可绘图输出HPGL、Postscript、DMPL、Linotronic、AUTOCAD DXF等格式文件。
随着版本的更新，GC－CAM所能导入、输出的格式更多，兼容性更强。
1.2 GC-CAM功能及特点GC-CAM软件在Windows 下可以利用菜单、鼠标、键盘协同操作，方便灵活，可以实现多种功能，一些常用功能简列如下：⏹自动进行线路（TRACE）、焊盘（PAD）线宽及线距，单边铜，重叠，未终结的线路进行检查。
⏹孔自动校正，层对齐，Vent图案建立，铜箔面积计算。
⏹自动图面居中（PANEL方式下）。
⏹Coupons图案定义、插入。
⏹钻孔及铣床程式优化建立输出。
⏹检查输出各种格式，幷可自定义输出比例及各种参数。
⏹图层设置、拷贝、合幷，窗口多样化。
⏹多层资料编辑（拷贝、删除、移动、旋转、镜像、填充、隔离、自定义PAD图形替代等）、还原、文字建立、自动切割、层属性设置（正、负、相减图层）等等，以达到WYSIWYG （所见即所得）的效果。
⏹图层、D码、孔径表支持99层，多种颜色，支持多种形状的D码。
CAM(计算机辅助制造)
概念，突破了传统的限制。
5、CAM350
这是目前功能最为强大的CAM 软件，能适用广泛的复杂要求。
6、Genesis 2000
具有强大的自动工艺处理功能，适合于大厂使用。在制定了统一的工艺规范后，所有的工艺处理都是自动添加的。
其缺陷为：
⑴只能接收自身格式的D 码表。
⑵操作速度慢。
⑶编辑功能不强。
2、View 2001（Ver 3.04）
该软件功能强大，反应速度快，在南方一带较为流行。它除了PCGerber 所具备
的功能外，还具有以下特点：
⑴编辑功能强大：
a.可以锁定某个元素，
b.可以独立关闭Pad 或Trace，
Lavenir Mentor optrotech PADS Cadence Interactive
P-CAD pRotel Zuken OrCAD CadStar Eagle Tango EE-Designer
⑹可以将钻孔文件（TXT）转换成Gerber 文件。
⑺可以将Gerber 生成钻孔文件（TXT）。
CAM（计算机辅助制造）
--------------------------------------------------------------------------------
（一）、CAM 的概念
大家已有CAD 的概念，但在光绘工序中必须要有CAM 的概念。因为每个厂的工艺流程和技术水平各不相同，要达到用户的最终要求，必须在制作工艺中做出必要的调整，以达到用户有关精度等各方面的要求，而在CAD 软件中，有许多工艺处理是无法实现的，因此CAM 是光绘生产中必不可少的工序。前面所讲的各项工艺要求，都要在光绘之前做出必要的准备工作。比如镜相、阻焊扩大、工艺线、工艺框、线宽调整、中心孔、外形线等问题都要在CAM 这道工序来完成。
飞针测试输出--Probot手动输出
进入到物理层设置，（Go to “Setup Physical Layer”.）；
孔层仅仅需要是电镀孔（PTH），Only put the drill layer to the PTH；在设置物理层时，如果是埋、盲孔，必须设置将其与信号层一起 设置与相应的物理层之中。（Since layer 2 is Blind drill, which connecting layer 3 & 4.We have to combine it as 2&3, 2&4.）
File Loading Process
Start
Type data path in “Start-in” field of GCCAM icon properties Existing .GWK? No Select Files - Drills first (p.75) Load Aperture Lists or Drill Racks as Needed (p.78, 82) Assign Aperture Lists and Drill Rack to Appropriate Layers (p.82) Load Files Using Automatic Format Detection (p. 83)
飞针测试输出
----Probot手动输出
输入Gerber数据. 数据要求： 1、信号（Signal layer）； 2、钻孔文件（Drill files）； 3、绿油层（ Solder mask layers）；
将钻孔层由“a01”改为“r01”,定义为钻孔，注意需要改变 所有的孔层，包括盲、埋孔。（Change the Drill layer from “a01” to “r01”, it means it is DRILL. Change all drill layers, includes the blind drill or buried drill.）
GENESIS 操作技巧介绍
GENESIS 操作技巧介绍。
平均间隙功能使用技巧。
精准调线，当发现一组平行线之间距不够时，你还在用ctrl+x 移动，再测量间距。
一次不够，再移一次，或者用座标跳动的方法，移好之后，再接线。
我相信这是很痛苦的，当整板线与线间距都不够时，估计会让你移到眼发黑，手抽筋。
不过你不用急， genesis9.1以上版本已为你解决了这一问题。
平均线隙功能，比以前更强大。
更实用。
Edit-Change-Space Tracks Evenly…间距不一至，轻轻一拉就OK 了！！Reference 选项选第一个None 再点一下按钮，再用鼠标一拉。
就OK 了。
下面就是效果。
线到PAD间距不够，当然还得移线。
（怎不能动不动就削PAD吧），我们经常会用这个功能移线，可是你能精确的把线移到两个PAD的正中间吗，那么你得计算线到两个PAD 的距离，再用坐标移动。
事实上追求完美的人可不这样想。
我们要一步到位。
我们还是用它，这回Reference 选择点模式，再按S+C 抓中心，在两个PAD上点取，线就自然移到中心位置上了，不差毫厘。
这回，间距还是不够，首先我平均间隙，平均间隙之后，间距还是不够。
不过两边还有移动空间，我们可以把两边两根线先移到适当位置，再平均间距就可以解决问题。
但总有让你绝望的时候，两边的空间有限，我们会考虑一个加工的最低要求，这次我得保证线到线间距一样，且距离为4.5MIL 。
我们在Trace to Trace Space 一栏输入4.5 ,然后再轻轻一拉。
间距真的是4.5MIL 了还有一种情况，两个BGA点中间夹着一根走线。
这根线到其中一个BGA点间距非常小，用这个功能是不行的。
，我们一直都是这样做的，CTRL+X ,移好之后，再用接线的功能，是的，这样做当然可以达到效果，但是你有没有想过这样将会很费时，很枯燥。
还是用它，，用鼠标在线的下边点一下，再往上一拉，手感好的话，一步到位。
已经OK了。
平均间隙这个功能就讲这么多了，如果客户要求调阻抗线的间距时，将是件很容易的事。
CAM工程处理要点分析与探讨

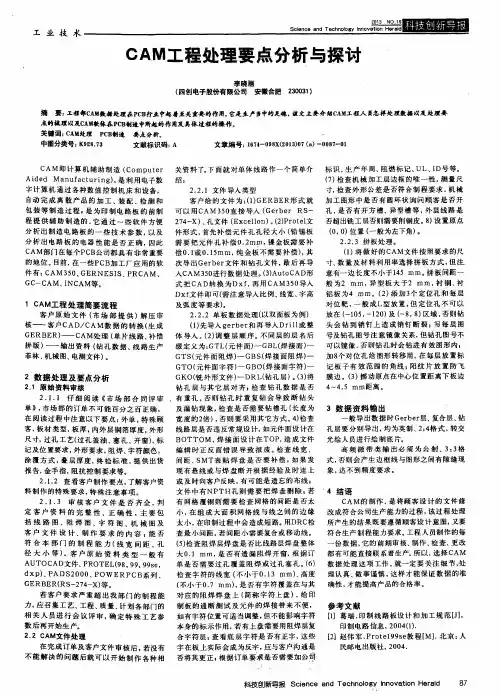

CAM工程处理要点分析与探讨摘要：工程部CAM数据处理在PCB行业中起着至关重要的作用，它是生产当中的灵魂，该文主要介绍CAM工程人员怎样处理数据以及处理要点的梳理以及CAM软体在PCB制造中所起的作用及具体过程的操作。
关键词：CAM处理PCB制造要点分析。
CAM即计算机辅助制造（Computer Aided Manufacturing)，是利用电子数字计算机通过各种数值控制机床和设备，自动完成离散产品的加工、装配、检测和包装等制造过程；是为印制电路板的前制程提供辅助制造的，它通过一些软件方便分析出制造电路板的一些技术参数，以及分析出电路板的电器性能是否正确，因此CAM部门在每个PCB公司都具有非常重要的地位。
目前，在一些PCB加工厂应用的软件有：CAM350、GERNESIS、PRCAM、GC-CAM、INCAM等。
1 CAM工程处理简要流程客户原始文件（市场部提供）解压审核——客户CAD/CAM数据的转换(生成GERBER)——CAM处理（单片线路、补偿拼版）——输出资料（钻孔数据、线路生产菲林、机械图、电测文件）。
2 数据处理及要点分析2.1 原始资料审核2.1.1 仔细阅读《市场部合同评审单》，市场部的订单不可能百分之百正确，在阅读过程中注意以下要点：外单，特殊顾客，板材类型，板厚，内外层铜箔厚度，外形尺寸，过孔工艺(过孔盖油、塞孔、开窗)，标记及位置要求，外形要求，阻焊、字符颜色，涂覆方式，叠层厚度，终检标准，提供出货报告，金手指，阻抗控制要求等。
2.1.2 查看客户制作要点，了解客户资料制作的特殊要求，特殊注意事项。
2.1.3 审核客户文件是否齐全，判定客户资料的完整性、正确性，主要包括线路图、阻焊图、字符图、机械图及客户文件设计、制作要求的内容；能否符合本部门的制程能力(线宽间距、孔径大小等)。
客户原始资料类型一般有AUTOCAD文件、PROTEL(98，99，99se，dxp)、PADS2000、POWERPCB系列、GERBER(RS-274-X)等。
GCCAM简单操作指引
每一种格式的GERBER文件都有不同的调入方式，先要识别GERBER文件的类型，如常用有99SE格式、PADS格式、Allegro格式。
一.以下为几种常用文件的格式显示状态：1.99SE格式GERBER文件：2.PADS格式GERBER文件：3. Allegro格式GERBER文件：ａ.以下为99SE的GERBER文件调入方法：将钻孔文件*.ｔｘｔ文件打开，把里面的M71和M48更改为一个％，如图：按《客户资料审核规范》有序的调入（Ctrl+L），确认层排列说明等内容，参照上图.ｂ.以下为PADS格式的GERBER文件调入方法：先按《客户资料审核规范》有序的调入然后再将对应的D码文件调入D码表并在调入时更改好对应D 码（PADS2007以上，包括2007版本可以不调入D码，可不对应D码表）然后再Ctrl+L调入，确认好层排列说明等内容，如下图：如钻孔大小一样，则需要根据钻孔D码文件将大小手动输入到钻孔D码表内（按文件次序输入），如下图：c.Allegro格式的GERBER文件调入方法：先将*.drl文件用写字板形式打开，将里面的G90改为T01，然后再将所有M00按次序更改为T02、T03……（此更改可按Ctrl+H替换命令进行，但必需一个一个替换，不能全部替换）如下图更改：以上更改完后，按《客户资料审核规范》有序的调入（Ctrl+L），确认层排列说明等内容，参照下图:如钻孔大小一样，则需要根据钻孔D码文件将大小手动输入到钻孔D码表内（按文件次序输入），如下图：当D码过多时手动输入相对比较麻烦，我们可以将钻孔文件自动调入CAM350内，然后进入NC状态将其孔转成GERBER格式，再进入CAM状态下导出，再调入GCCAM内，此时调入时需更改D码后再调入，然后再改为钻孔形式(将a56改为r01)，如下图：二．调进去后，先将各层文件对齐，先选择要移动对齐的层与对应层的对应点，将要移动层打成编辑状态（E状态），再按Ctrl+N选择中心，按*号选择所有的，再到另一边对应层按Ctrl+N选择对应中心，按O键后回车即对齐，如下图：E为编辑状态V为只读状态H为关闭状态然后将每一层单独打开查看文件是否异常，如果文件有异常属大小有问题，可按Ctrl+Shift+S调整比例，调整值可根据文件实际情况调整，直到大小调整为一致为准（以正常大小为基准调整其它层大小，如果没有参照层，需向客户确认板大小，根据客户给的大小来缩放）。
cam
培训大纲一．概述第一节CAM流程解压缩CAD数据/GERBER/钻带/锣带CAM软件处理光绘机/钻孔机/锣机/测试机/机械图第二节CAM软件常用的CAM软件有CAM350/GC-CAM/V2001/GERBTOOL/GENESIS2000/UCAM/PARCAM等一些。
第三节各种数据格式介绍01 GERBER RS274D02 GERBER RS274X03 EXCELLON二．CAM做什么第一节解档01 解压缩（客户提供的电子档案如果是压缩包，需要使用相应的解压软件解压缩。
目前常用的解压缩软件有：WINZIP，WINRAR，ARJ，自行解压EXE。
02 如果客户所提供的电子档案为CAD格式，需要使用相应的CAD软件打开，然后输出GERBER格式文件。
（目前常使用的CAD软件有PROTEL98，PROTEL99/99SE，对应的扩展名为PCB；POWERPCB 对应的扩展名为PCB；AUTOCAD2000/2004对应的扩展名为DWG/DXF；另外一些现在不常用的CAD软件如P-CAD2000，扩展名为PCB，以及PROTEL的一些低版本如PROTEL2.5/PROTEL2.7/PROTEL2.8/PROTEL3.0;PADS2000对应的扩展名为JOB。
03 经转换的GERBER文件，用CAM软件（如CAM350/GC-CAM/V2001/GENISIS 2000）调入，并保存为后缀名为*.CAM的数据库文件。
第二节CAM所要作的工作1、焊盘大小的检查，钻孔焊盘单边是否大于0.15mm2、线条宽度的检查，最小线宽是否大于0.1mm3、最小间距的检查；焊盘与焊盘之间、焊盘与线之间、线条与线条之间，距离是否大于0.1mm4、孔径大小的检查，合并；5、文字笔画宽度是否大于0.15mm6、确定阻焊开窗，覆盖膜开窗；阻焊到线路的距离是否大于0.1mm7、模冲单片成型时，线路到板边距离是否大于0.15mm8、添加各种工艺线，工艺框；9、加定位孔；对位孔10、拼版11、添加用户商标、PCB板的生产日期、拼版尺寸。
GCCAM快捷键
Draw
D重画画面；
Ctrl+D选择图形显示方式；
L设置当前层；
W依次显示每一层；
Grid
F1增大格点距离；
F2减小格点距离；
Ctrl+F1增大鼠标移动速度；
Ctrl+鼠标沿格点滑动；
G鼠标处于画面中心；
F鼠标处于自由状态；
Ctrl+G鼠标显示切换；
Alt+G格点切换；
Z设置相对零点；
Alt+G设置使用零点；
Ctrl+U改变单位；
Misscel laneous
F6储存所工作的内容；
Q查看光标所在的D码参数；
Ctrl+B画框图；
F10显示D码表；
/测量两者的间距；
Alt+F7插入图形；
Ctrl+T改泪点；
Ctrl+O排序；
Alt+K杀白字；
Alt+O删除隐含文件；
Alt+I掏铜皮；
Shift+F3加大D码；
%缩小焊盘；
!修正绿油；
D重画；
L显示镜头；
W分层显示；
F9选择性MARK/UNMARK；
Ctrl+Shift+T生成自定义焊盘；
Ctrl+Shift+R转换自定义焊盘；
CTRL+SHIFT+L显示网络；
CTRL+SHIFT+E抽网络；
CTRL+SHIFT+O去除埋点(删除被覆盖的元素)；
Zoom & Pan：
cam操作手册解读
CAM350操作流程一.接受客户资料,将.pcb文件进行处理：用Protel 99SE或者DXP软件进行格式转换，（1）Protel 99 SE操作过程如下：鼠标左键双击.pcb文件出现如图1-1画面，一般来说Design Storage T不须更改，如果有需要的话可以对文件命名（Database）和路径（Database Location）进行适当修改。
图1-1出现画面如图1-2所示。
进行编辑Edit-Qrigin-Set定位，一般取左下角点作为定位点如图1-3所示。
图1-3定位完后，进行Gerber格式的产生。
首先点File--CAM Manger出现Output Wizard 窗口点击Next选则Gerber然后继续Next直到出现如图1-4所示画面，点击Menu选择Plot Layers –All On,一直点Next ，最后点击Finish。
接着右键点击Insert NC Drill，出现画面选择比例2：4点OK。
最后点击右键选择Generate CAM Files (F9) 完成格式的转换。
图1-4（2）DXP软件操作流程如下：点击File-Open-(.PCB)出现如图1-5所示画面，然后进行Edit—Orign-Set 进行定位。
图1-5定位完后，进行Gerber格式的产生。
点击File-Fabrication Outputs-Gerber Files,出现Gerber Steup,在General下选择Format 2:4;在Layers下选择Plot Layers –All On，OK完成。
如图1-6所示。
切换到上一层图继续产生钻孔文件。
点击File- Fabrication Outputs-NC Drill Files,选择2：4比例，最终生成钻孔文件如图1-7所示。
图1-7二. 以GERBER的格式在CAM软件中导入，点击File-Import-AutoImport，出现2-1画面。
GC-CAM实用技巧之万能D-CODE识别功能详解篇
序言在PCBBBS技术论坛上，编者看到有许多网友对GC-CAM的万能D-CODE识别功能不太了解，导致在工作中有些GERBER文件无法用GC-CAM载入；现应网友要求，特将GC-CAM万能D-CODE识别功能的步骤详尽讲解，希望使更多PCB同行能正确认识GC-CAM。
第一步用记事本或写字板打开APERTURE文件，主要目的是检查每一行的D-CODE序号、尺寸、形状等主要元素是否同一列（见图1），检查两种不同行的元素是否在有错列的现象（见图2）图1图2第二步在GC-CAM的万能D-CODE识别功能中是不能自动识别“错列”的现象，必须用记观上表对比，修正后的文件不再存在“错”的现象。
第三步用GC-CAM载入修正后的APERTURE文件。
点击“APERTURE LIST”点击“APERTURE LIST”后弹出D码表载入界面（见下图）点击对话框选项说明如下：Input Fille ：输入的APERTURE 文件预览。
Num. Header ：开始的行数；可以不用理会。
Scale ：转换比例，一般为1.0。
Format ：转换格式；一般选用Column 。
Units ：转换单位，根据APERTURE 文件中的单位来选取。
Field Numbers ：各主要元素的列号。
Dcode ：输入D-CODE 的列号数值。
X,Y ：输入X 、Y 尺寸的列号数值。
Shape ：输入形状的列号数值。
注：如何获得各种元素的列号？在Input Fille 预览窗口中，将光标放在分别在D-CODE 、X 尺寸、Y 尺寸、形状的数值前面，再看上图箭头所指位置的数值。
Shape ：输入APERTURE 文件中的各种形状的英文（最好是完整的英文单词），特别注意：各种形状必须对应输入，例如：Draw 对应Line ，Round 对应Circle ，Oblong 对应Oval ，Annulus 对应Donut ；但GC-CAM 万能D 码转换功能没有THERMAL 形状（这是最大的缺陷），所以当THERMAL 时，可以临时用其他未使用的形状替代，等载入GERBER 后再改回THERMAL 形状（切记：必须改回，否则会出现致命的错误）。
GC-CAM菜单操作
GC-CAM菜单操作GC-CAM W indows版本基于菜单操作，利用菜单可迅速掌握大部分功能。
对于初学者，熟悉菜单操作是十分必要的。
本手册将主要以菜单方式向用户介绍GC-CAM。
在GC-CAM中，大部分命令必须先选择操作对象（MARK），再执行（EXECUTE）。
有一些功能还需要满足某些条件才能被正确执行。
因此，初学者在学习中应循序渐进，先学习一些基本操作，如坐标跳动（JUMP）、零点（ZERO）设置、捕捉（SNAP）等，再深入学习其他内容，如MRC、SHAVE MAS K等等。
在实际运用中，要注意把各部分命令联系起来，协同作战，完成预定任务。
2.3.5.1 F ile（文件操作）（一）S elect Files… F12弹出文件选择对话框，选择文件。
在LAYER、Aperture、Drill Racks窗口中该选项可用。
（二）L oad Layers…Ctrl+L装载数据文件，请参阅前面章节。
（三）U nload Layers…Ctrl+Shift+L卸载已经调入图形的层。
在弹出的对话框中指定层编号，Clear layer names指定是否清除图层名称。
（四）Save A ll…F6保存工作文件。
在弹出的对话框中指定输出的文件名，扩展名缺省为（*.CWK）。
（五）R estore All…F7读入工作文件（*.?WK）。
读入文件时对当前工作数据有三种处理方式：Replace（替代所有数据），Merger Layers（合并层），New Layers（在当前工作文件后增加新层）。
系统缺省为Replace，首先清除所有层、Aperture、Drill Racks，全部数据读入，当前工作将不被保存。
（六）Setup P hysical Layers…Ctrl+Shift+P设置物理层。
在栏位(1)中填入PTH孔层，在栏位(2)中填入UPTH孔层，栏位(4)填入图形层。
按钮3 ……清除所有设置。
关于在健鼎(无锡)电子有限公司从事CAM岗位的实习报告
关于在健鼎（无锡）电子有限公司从事CAM岗位的实习报告系别: 电气工程系专业: 应用电子技术班级: 电子926班姓名: 王晓芸关于在健鼎（无锡）电子有限公司从事CAM岗位的实习报告一、实习目的:1．主要是学习Genesis2000软件，Genesis2000是个线路板方面的计算机辅助制造软件，它是由以色列的Orbotech与Valor的合资公司----Frontline公司开发的，而且它还在不断开发更多功能，它还允许你可以自己开发设计适合自己规范的功能。
类似Genesis2000的线路板方面的计算机辅助制造软件还有很多，比如CAM350、V2000、GC-CAM、U-CAM、ParCAM等等。
了解传统PCB板，盲埋孔板，激光钻孔板（HDI）等各种工艺之流程，了解并学习具体使用Genesis2000对各种PCB加工资料进行的处理，对客户Gerber文件进行转换，以使Genesis2000能够解读并设计制作。
学习如何使用Genesis2000v8.0／V9.02对PCB多层板，机械盲埋孔板，高阶激光钻孔之HDI板进行全套制作，达到上岗上手之要求。
2．学习企业的生产流程和文化，加深对企业管理活动的感性认识，使我能够亲身感受到由一个学生转变到一个职业人的过程。
3．本次实习对我完成毕业设计和实习报告起到很重要的作用。
二、公司简介:台湾健鼎科技股份有限公司是台湾上市之高新科技优良企业，主要从事印刷电路板(PCB)的生产。
获利能力排名占台湾183家第二位，营业排名第四名,世界印刷电路板制造厂前十名，六年来每年持续增长30%,是PCB企业成长速度最快(第一名)的公司,同时目前也是无锡最大的公司.2004年江苏省委书记在无锡颁发5大优秀厂商的唯一华人公司(日本索尼、韩国大宇钢厂、美国Seagate电子、德国Bosch公司、健鼎公司)健鼎(无锡)电子有限公司大陆厂占地800亩，总投资人民币60-100亿以上。
公司已逐渐发展为全球PCB制造中心，现有员工19000多人,08年将扩建五厂并增至21000人。
GC-PLAE 操作说明
在相应的路径下选择文件按OK进行下一步出现以下窗口时按Close输入ALL点OK当文件导进来后便生成以下的图形在LAYERS STATUS里选择可编辑的Pads焊盘 和Traces丝LAYERS E:表示既可看又可编辑 V: 表示只能看不能编辑 H: 表示隐藏找到编辑层后将其COPY到另一层进行编辑(COPY目的是为了在编辑的过程中出现错误从面不会导致原文件出错),按F5或在FILE里选COPY LAYER进行COPYSOURCE LAYER(S):是要COPY的层DESTINATION: 是COPY到那里的层(目的地)首先找中心点,如果所导入的GERBER文件是正确的那么一般的焊盘层都PADS+PARTS层都而丝印则是TRACES如一些特殊的元件找不到中心点那么则需要单个TEACH(找不到中心点如一个PADS位出现多个十安架UNMARK之后现单个MARK要TEACH的元件,移位光标将该元件在SAVE AS下填入与该TEACH同样大小尺寸的数字(由于该数字是反映元件的真实尺寸,同时也是为完成以上的步骤后MARK ALL是为了将同一类型大小的元件一次性找到出现的提示窗口点击YES当所有的CRD都找完后则要进行核对,同样在EDIT MODL里选回PADS的模式,再MARK ALL所有的PADS下一步就是如何导入BOM首先将元件进行编辑为"PRN"格式如下同样在FILE里选QUERY则出现以下窗口,如首行的位置,在REF.DEG.POSITION里输入CRD第一位的宽度在REF.DEG.FIELD LENGTH输入CRD 最后一个字母的位置,PART NUMBER POSITION同样输如:PART NUMBER POSITION:的位置是GES020*********那么字母"G"的前面是"1"而PARTNUMBER LENGTH则最后一个"0"的位置应是"15"也或以更多但是不能超过到CRD的位置而REF.DEG.POSITION的位置应是R10的前面而RDF.DEG.FIELD.LENGTH的位置应是CRD最后一个字母的位置这是没有限制的FIDUCIAL GROUP POSITION不用填完成后点击OK完成以上的工作后那么在对应的REF.DES会出现对应PART NUMBER,但是FID也就是料架的位置是空的选择如图所示的位置按CTRL+N自动找板边的中心点,当出现该窗口时在FILE NAME输入导出程序的名称按SAVE按SAVE后出现以下的窗口后则要选择编辑的层次后按OK完成F4G CAD程序的导出.为了方便做程序时出现一些不必的错误,那么我们应该DEL一些不必要的元件和线等,移动光标将不必要的元件线概括起来再用MARK的功能将其选取如图:将变颜色用"CTRL+DEL"可删除如果当你在删除元件或线时发现怎么样也不能将其删除,那么这时你应该考虑到你的"EDIT MODE"是否也没有过来呢?如果单单是删除元件层那么应该选 用PADS+PARTS,如果是删除的是丝印层那么应该选用TRACES如果是两者都删除的话那么则应该选用BOTH,同时在LAYER STATUS里编辑的层也要变成"E"的模式有些客户给的GERBER不一定是很好的,可能是元件层和丝印层不是重叠在一起的,那么这时我们应该人工的将重叠放在一起,首先我们要在元件层和丝印层里找一个相同位置的参考点,如果我们要将元件层移动到丝印层那么在丝印层的LAYER STATUS的状态应为隐藏"V",而元件层则为可编辑"E"首先应将EDIT MODE里的状态变为BOTH,然后将元件层用MARK ALL的功能选取,将光标移动到元件层参考点位置按"CTRL+N"找到该中心点,按"z"设为原点,再到丝印层同样找参考点按"CTRL+N"找到参考点,再按EDIT下OFFSET的功能那么两层就完全重叠在一起如下图改变使用的单位:如图点击该选后那么如相同的位置则会显示相同的颜色不同的位置会显示不同的颜色快速移动到一定的位置如FUJI的原点需要-5,5那么我们可以在原点上利用如图所示的功能,只需输入你要的数将EDIT MODL变成BOTH,再将所有反面的层用MARK ALL全选再用MIRROR X如图反过来后的图形是OK的如图快捷键的使用:CTRL+SHIFT+= 表示等屏幕CTRL+N 表示找中心点z 表示设为零点CTRL+SHIFT+Z 表示设为机器的原点CTRL+DELETE 表示删除* 表示MARK ALL全选M 表示选择单一个也就是MARKCTRL+SHIFT+M 恢复MARK ALL的选择也就是反选E转换EDIT MODEF6 存盘F7 是将已存的文件导出来(如果在编辑文件是出错由于GC-PLACE只能是恢复一步骤因此我们虽要用到这一步F5 COPY某一 层并不是COPY单一个元件如要COPY单一个元件时那么应在EDIT下的COPY功能双击光标的左键是放大屏幕双击光标的右键是缩小屏幕HF liang。
