磨床加工原理
磨床工作原理
磨床工作原理
磨床是一种用于磨削工件表面的机床。
其工作原理可以简单描述如下：
1. 工件安装：首先将待加工的工件安装在磨床的工作台上。
工作台可根据工件形状和尺寸进行调整和固定。
2. 砂轮运动：磨床通过电机驱动砂轮旋转运动。
砂轮是用于磨削的切削工具，其通过与工件接触进行磨削。
3. 进给运动：磨床还具有工件和砂轮之间的进给系统，用于实现砂轮相对于工件的运动。
进给系统可以是手动式或自动式，以控制砂轮的进给速度和方向。
4. 磨削过程：当砂轮与工件接触时，切削花纹会被砂轮的颗粒从工件表面削除，从而实现表面的精细磨削。
砂轮的旋转和进给运动可使磨削得到均匀和精确地控制。
5. 冷却和润滑：在磨削过程中，通常需要使用冷却剂和润滑剂，以确保砂轮和工件的温度和摩擦降低，同时还可清洗被削除的切屑。
6. 磨削结束：当达到所需的表面精度和形状后，磨削过程结束。
工件可从磨床上取下，并进行后续的工序。
总体而言，磨床的工作原理是通过旋转的砂轮与工件接触，同
时实现进给运动，从而将工件表面的材料去除，达到所需的磨削效果。
磨床工作原理
磨床工作原理磨床是一种用于对工件进行加工的机床，其工作原理主要是通过磨削工具对工件表面进行切削，从而达到加工的目的。
磨床工作原理的核心是磨削过程，下面将详细介绍磨床的工作原理及其相关知识。
首先，磨床的工作原理是利用磨削工具对工件进行精密的切削。
磨削工具通常是一种硬度很高的材料制成的砂轮，通过高速旋转产生的离心力和摩擦力来对工件进行磨削。
在磨削过程中，砂轮与工件表面产生相对运动，磨削掉工件表面的金属材料，从而使工件表面得到精密的加工。
其次，磨床工作原理的关键是磨削过程中的切削力和热量控制。
磨削过程中，砂轮对工件表面施加切削力，使工件表面的金属材料被切削下来。
同时，由于磨削过程中会产生大量的摩擦热，因此需要通过冷却液或者冷却系统来控制磨削区域的温度，防止工件表面因热量过大而产生变形或者损坏。
再次，磨床工作原理还涉及到磨削工具的选择和磨削参数的确定。
不同的工件材料和加工要求需要选择不同的砂轮材料和磨削参数，如磨削速度、进给速度、磨削深度等。
通过合理选择磨削工具和确定磨削参数，可以实现对工件表面的精密加工，提高加工质量和效率。
最后，磨床工作原理还包括磨床的结构和控制系统。
磨床通常由机床主体、磨削主轴、进给系统、冷却系统、磨削工具和控制系统等部件组成。
其中，控制系统是磨床的关键部件，通过对磨削参数和磨削过程的控制，实现对工件加工的精密控制。
总的来说，磨床工作原理是通过磨削工具对工件表面进行精密切削，控制切削力和热量，选择合适的磨削工具和确定磨削参数，以及通过磨床的结构和控制系统实现对工件加工的精密控制。
只有深入理解磨床的工作原理，才能更好地应用磨床进行加工，提高工件加工的精度和效率。

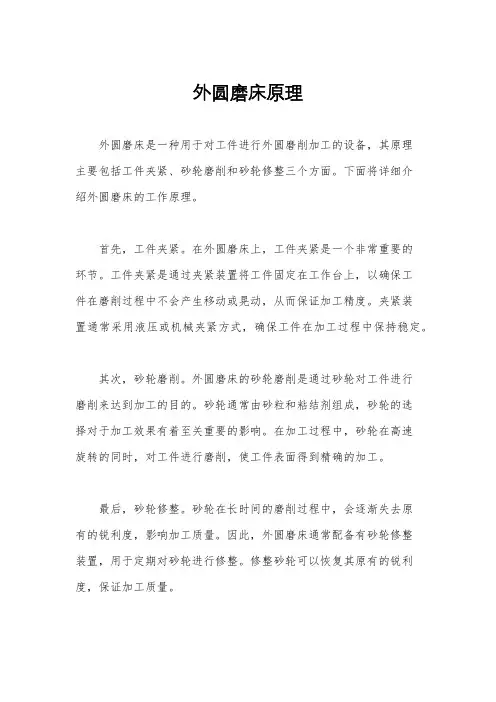

外圆磨床原理
外圆磨床原理外圆磨床是一种用于对工件进行外圆磨削加工的设备，其原理主要包括工件夹紧、砂轮磨削和砂轮修整三个方面。
下面将详细介绍外圆磨床的工作原理。
首先，工件夹紧。
在外圆磨床上，工件夹紧是一个非常重要的环节。
工件夹紧是通过夹紧装置将工件固定在工作台上，以确保工件在磨削过程中不会产生移动或晃动，从而保证加工精度。
夹紧装置通常采用液压或机械夹紧方式，确保工件在加工过程中保持稳定。
其次，砂轮磨削。
外圆磨床的砂轮磨削是通过砂轮对工件进行磨削来达到加工的目的。
砂轮通常由砂粒和粘结剂组成，砂轮的选择对于加工效果有着至关重要的影响。
在加工过程中，砂轮在高速旋转的同时，对工件进行磨削，使工件表面得到精确的加工。
最后，砂轮修整。
砂轮在长时间的磨削过程中，会逐渐失去原有的锐利度，影响加工质量。
因此，外圆磨床通常配备有砂轮修整装置，用于定期对砂轮进行修整。
修整砂轮可以恢复其原有的锐利度，保证加工质量。
在外圆磨床的工作过程中，这三个原理相互配合，确保了工件的精确加工。
通过夹紧工件、砂轮磨削和砂轮修整这三个环节，外圆磨床可以对工件进行高精度的外圆磨削加工。
外圆磨床的工作原理简单清晰，操作方便，能够满足工件高精度加工的需求。
总之，外圆磨床是一种非常重要的加工设备，其工作原理包括工件夹紧、砂轮磨削和砂轮修整三个方面。
这些原理的相互配合确保了外圆磨床对工件的高精度加工，为工件加工提供了可靠的保障。
外圆磨床的工作原理简单清晰，操作方便，是现代制造业中不可或缺的加工设备之一。
数控磨床加工原理
数控磨床加工原理
数控磨床是一种利用旋转磨轮对工件进行精密加工的机床。
它的加工原理是通过数控系统控制磨轮的运动轨迹和加工参数，实现对工件表面的精确磨削。
数控磨床加工原理的具体步骤如下：
1. 工件夹持：首先，将待加工的工件固定在磨床的工作台上，确保其位置稳定。
2. 加工路径规划：根据加工要求，使用数控编程语言编写加工程序，确定磨削轮的运动路径和加工路线。
3. 数控系统设置：将编写好的加工程序输入数控系统，并设置磨床加工参数，如磨削深度、进给速度、转速等。
4. 磨削操作：启动数控系统，控制磨床开始工作。
数控系统通过对磨轮和工件的运动轨迹进行调节，使它们按照预定的加工路线进行相对运动。
5. 磨削过程控制：在加工过程中，数控系统会持续监测工件和磨轮的位置，根据预设的加工参数自动调整加工的深度、速度等参数，保证加工质量。
6. 检测和修正：在加工完成后，可以使用测量工具对工件进行精确测量，检查加工结果是否符合要求。
如有偏差，可以通过调整加工程序或加工参数进行修正。
通过上述步骤，数控磨床能够实现对工件表面的高精度磨削加工。
相比传统的手动或半自动磨床，数控磨床具有精度高、加工效率高、重复性好等优点，被广泛应用于航空航天、汽车、机械制造等领域。

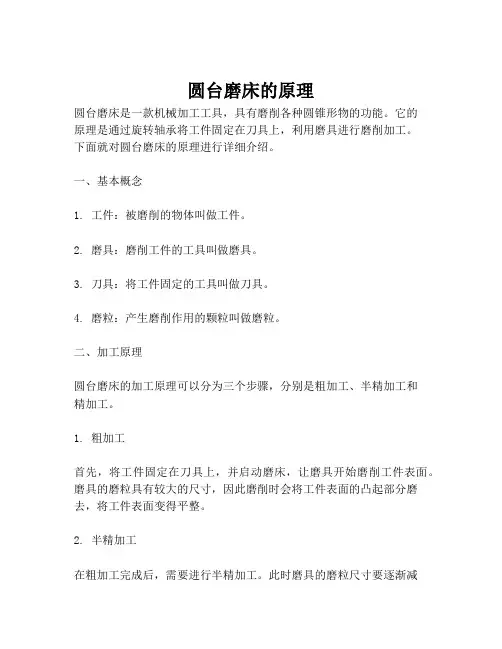

圆台磨床的原理
圆台磨床的原理圆台磨床是一款机械加工工具，具有磨削各种圆锥形物的功能。
它的原理是通过旋转轴承将工件固定在刀具上，利用磨具进行磨削加工。
下面就对圆台磨床的原理进行详细介绍。
一、基本概念1. 工件：被磨削的物体叫做工件。
2. 磨具：磨削工件的工具叫做磨具。
3. 刀具：将工件固定的工具叫做刀具。
4. 磨粒：产生磨削作用的颗粒叫做磨粒。
二、加工原理圆台磨床的加工原理可以分为三个步骤，分别是粗加工、半精加工和精加工。
1. 粗加工首先，将工件固定在刀具上，并启动磨床，让磨具开始磨削工件表面。
磨具的磨粒具有较大的尺寸，因此磨削时会将工件表面的凸起部分磨去，将工件表面变得平整。
2. 半精加工在粗加工完成后，需要进行半精加工。
此时磨具的磨粒尺寸要逐渐减小，能够更加精确地磨削工件表面。
这一步骤可以让工件表面达到较高的精度。
3. 精加工在半精加工完成后，需要进行最后一步——精加工。
此时磨具的磨粒尺寸已经很小，磨削的精度非常高。
通过这一步可以让工件表面达到更高精度，垂直度和平行度误差也可以得到有效控制，使得工件的精度能够达到极高的水平。
三、机构结构圆台磨床的主要机构结构包括床身、工作台、主轴箱体、电动机以及刀具等组成部分。
1. 床身框架起到机体支持、刚度传递和磨床主要部件安装的作用，具有良好的抗振性能和稳定性，使整个设备的运转更加稳定。
2. 工作台工作台可以实现工件旋转和前后移动的功能，是圆台磨床的重要组成部分。
3. 主轴箱体主轴箱体是固定刀具，带动磨具与工件接触的部分，其精度关系到整台机床的加工精度。
4. 电动机电动机是圆台磨床的核心部件，其功率大小决定了机床的加工能力。
5. 刀具刀具是将工件固定的工具，通过选用不同形状的刀具，可以磨削各种不同形状的工件。
总之，圆台磨床是一款精度非常高的机械加工设备，通过不同尺寸的磨粒，可以实现不同精度的磨削加工。
除此之外，圆台磨床的结构也非常重要，需要保证在高速运转时能够保持稳定的性能。
磨床工作原理
磨床工作原理磨床是一种用于将工件的表面加工至高精度的机床。
磨床工作原理是基于磨粒与工件表面的相互作用，通过磨削过程将工件表面形状进行调整和改善。
本文将对磨床的工作原理进行详细介绍。
一、磨床的工作原理磨床工作原理主要包括粗磨和精磨两个过程。
在粗磨过程中，磨粒迅速地切入工件表面，去除表面的粗糙度和杂质。
在精磨过程中，磨粒沿着工件表面继续切削，使其平滑并达到所要求的精度。
磨床工作时，磨盘的主轴会根据设定的转速旋转，而工件将被加工在磨盘上。
当磨盘旋转时，磨盘上的磨粒会与工件表面接触，形成切削作用。
通过控制磨粒与工件表面的相互作用力，磨床可以实现对工件表面的高精度加工。
二、磨粒的作用原理磨床上使用的磨粒通常是由磨剂和磨料组成。
磨剂主要起到增加磨粒的硬度和强度的作用，而磨料则是实际进行磨削的材料。
当磨床工作时，磨粒与工件表面之间的相互作用力主要包括切向作用力和法向作用力。
切向作用力使磨粒在工件表面形成摩擦力，而法向作用力则使磨粒与工件表面发生压力。
同时，磨粒还会因为磨削时的热量产生一定的温升，从而对工件表面进行热烧结和热变形。
通过控制磨粒与工件表面的相互作用力和温度，磨床能够对工件表面进行精确的修整和加工，以达到预期的加工效果。
三、影响磨床工作的因素磨床的工作效果受到多个因素的影响，以下是一些关键因素的介绍：1. 磨粒尺寸和硬度：磨粒的尺寸和硬度直接影响到磨床的加工效果。
较大尺寸的磨粒往往能够更快地去除工件表面的杂质和粗糙度，但其加工精度会相对较低；而较小尺寸的磨粒则能够获得更高的加工精度。
2. 加工速度：磨床加工速度对于加工效果至关重要。
过高的加工速度会导致工件表面过度热烧结和热变形，影响加工精度；而过低的加工速度则会使加工效率低下。
3. 磨剂与冷却液的使用：磨剂和冷却液的使用可以降低加工时产生的热量，减少磨粒与工件表面的热烧结。
同时，冷却液还能起到冷却磨床部件的作用，延长其使用寿命。
四、磨床的应用领域磨床广泛应用于航空航天、汽车制造、模具加工等行业。
无心磨床工作原理
无心磨床工作原理
无心磨床是一种将工件固定在一个特殊的装夹装置上，通过磨削来精加工工件的机床。
它的工作原理主要包括以下几个方面：
1. 切削原理：无心磨床采用砂轮进行磨削，切削原理与普通磨床相似。
在工件与砂轮之间施加一定的压力，通过摩擦和磨削去除工件表面的金属材料，以达到精加工的目的。
2. 转速控制：无心磨床的主轴通过电机驱动，可以调节主轴的转速。
转速的选择要根据实际情况、工件材料和加工要求来确定，通常是根据经验和试验来进行调整。
3. 运动控制：无心磨床具有多个运动轴，包括工件主轴、砂轮主轴、进给轴等。
通过控制这些运动轴的运动来控制工件的位置、砂轮的位置和进给量等，以实现对工件的精确加工。
4. 装夹装置：无心磨床采用特殊的装夹装置将工件固定在工作台上。
工件的固定可以通过机械夹持、磁力吸附等方式来实现，以确保工件的稳定性和精度。
总的来说，无心磨床通过砂轮的磨削，结合转速控制和运动控制，以及合适的装夹装置，对工件进行精加工。
通过控制砂轮的位置和进给量等参数，可以获得所要求的加工尺寸和表面质量。
球面磨床加工原理
球面磨床加工原理
球面磨床是一种用于加工球面零件的专用机床。
它通过磨削的方法来加工工件上的球面，使其满足特定的精度和表面质量要求。
球面磨床的工作原理可以概括为以下几个步骤：
1. 夹紧工件：将待加工的球面工件夹紧在球面磨床的工作台上。
夹紧后，工件的球面部分需要与磨削工具的球面相切，并保持相对运动。
2. 磨削工具设置：调整磨削工具的位置和姿态，使其与工件的球面相切，并保持一定的相对运动。
磨削工具一般由磨削轮组成，其直径和球面半径与工件要求的尺寸一致。
3. 磨削过程：开始磨削后，磨削轮会在一定的运动轨迹上与工件球面不断接触和磨削。
这个运动轨迹一般为球面状，并且可以通过调整磨削工具和工件的运动方式来实现。
4. 辅助装置：为了提高磨削过程的精度和稳定性，球面磨床通常还配备有各种辅助装置。
例如，润滑冷却装置用于降低磨削过程中的摩擦和热量，抱闸装置用于控制磨削轮和工件的相对运动等。
5. 完成加工：一般情况下，球面磨床需要进行多次的磨削过程，以逐步达到工件要求的精度和表面质量。
完成加工后，即可将工件取下，检验其加工效果。
总的来说，球面磨床通过将带有磨削工具的相对运动轨迹与工
件的球面相切，不断进行磨削，以达到加工球面工件的目的。
在加工过程中，通过调整磨削工具和工件的运动方式，以及配备辅助装置，可以提高磨削过程的精度和稳定性。
磨床的原理
磨床的原理
磨床利用磨削作用对工件进行加工，其原理主要包括以下几个方面。
1. 磨削粒子的切削作用：在磨床上，磨削粒子通过旋转磨轮的切削作用，与工件表面发生相对运动，将工件表面的金属层剥离或者切除。
2. 磨削粒子的细微磨削作用：磨削粒子在与工件表面摩擦过程中，通过细微的磨削作用消除工件表面的凹凸不平，进一步提高加工精度和表面质量。
3. 磨轮的修整作用：磨轮在使用过程中会逐渐磨损，形成一定的磨削表面，通过定期修整使磨轮的磨削表面保持良好，以确保加工质量和效率。
4. 冷却润滑作用：在磨床加工过程中，为了降低磨削温度、减少磨削粒子与工件间的摩擦，通常会使用冷却润滑液，使加工更加稳定和有效。
5. 精度控制：磨床加工通常要求较高的精度，通过控制磨床的各项参数如磨轮直径、工作台速度、磨削深度等，来控制加工精度。
同时，还可以通过自动控制系统，对磨床进行精细的调整和控制，提高加工精度和效率。
总之，磨床利用磨削作用对工件进行加工，通过磨削粒子的切
削和细微磨削作用，磨轮的修整、冷却润滑以及精度控制，实现对工件的精细加工，以提高加工精度和表面质量。
平面磨床的工作原理
平面磨床的工作原理
平面磨床的工作原理是利用磨粒切削材料表面，通过相对运动使工件与砂轮之间产生相对的摩擦，从而去除工件表面的不规则和粗糙部分，达到要求的尺寸和表面质量。
具体工作过程如下：
1. 工件夹持：将待加工的工件固定在平面磨床的工作台上，确保工件稳定的位置和方向。
2. 砂轮运动：启动砂轮主轴，带动砂轮旋转，砂轮的旋转产生剪切力。
3. 砂轮递进：砂轮在加工过程中向工件表面递进，与工件接触并施加压力。
4. 切削过程：砂轮的旋转和递进运动使磨粒与工件表面产生相对运动，磨粒切削工件表面的材料，去除不规则和粗糙部分。
5. 冷却润滑：在切削过程中，通过冷却润滑剂对砂轮和工件进行冷却和润滑，减少摩擦和磨损。
6. 自动控制：平面磨床通常配备了自动控制系统，可根据设定的加工参数和要求自动调控砂轮的旋转速度、进给速度、递进深度等工艺参数，并进行加工过程的监控和调整。
通过以上工作原理，平面磨床可以对工件进行精密的平面磨削加工，制造出符合要求的平整度、尺寸精度和表面质量的工件。
磨床的工作原理
磨床的工作原理
磨床是一种通过旋转磨削工件表面以达到加工目的的机械设备。
其工作原理主要包括以下几个方面：
1. 主轴驱动：磨床通过驱动系统将主轴与砂轮连接起来，并以高速旋转。
主轴通常由电动机驱动，通过皮带传动或直接连接方式实现。
2. 工作台运动：工件夹持在工作台上，工作台通过导轨和传动系统实现在水平方向上的往复运动。
工作台同时还可以通过传动系统实现垂直方向上的升降调节。
3. 砂轮进给：砂轮通过进给系统进行进给运动。
进给系统通常包括传动装置和控制装置，可以实现砂轮在水平和垂直方向上的精确进给。
4. 磨削过程：在磨床工作时，砂轮受到主轴的高速旋转和工件的进给运动的相对作用下，开始进行磨削工作。
砂轮与工件表面之间的接触产生磨削力，逐渐将工件表面削去一层薄片，从而实现对工件表面的磨削加工。
5. 冷却润滑：在磨床的磨削过程中，为了保持工件和砂轮的温度稳定，减少摩擦产生的热量，常需要在磨削区域进行冷却润滑。
通过给工作台和砂轮加注冷却液，可以使磨削效果更好，并延长磨具和工件的使用寿命。
综上所述，磨床通过主轴驱动、工作台运动、砂轮进给和磨削过程等工作原理，实现了对工件表面的精密磨削加工。
段差磨床的加工原理
段差磨床的加工原理
段差磨床是一种高精度的磨削设备，适用于加工各种金属材料，如钢铁、铝合金、铜合金等。
其加工原理主要涉及以下方面：
1.磨轮对工件表面进行磨削：段差磨床的磨轮由多个砂轮拼接而成，这些砂
轮可以独立旋转，并对工件表面进行高速磨削。
砂轮的粒度、硬度、转速等参数可以根据需要进行调整，以实现不同的磨削效果。
2.工件夹持装置卡住工件：工件夹持装置采用三爪卡盘或液压夹具等机构，
可以将工件牢固地固定在磨床上，确保在磨削过程中工件不会发生移动或振动。
3.进给机构带动工件在磨头前进：进给机构由伺服电机或步进电机驱动，可
以精确控制工件的进给速度和位置。
同时，进给机构还可以带动工件在磨头上进行横向进给，实现横向磨削。
4.参照装置保证磨头的贴近跟随工件表面进行磨削：参照装置采用光学或机
械方式进行测量和反馈，可以实时监测工件表面的形状和位置，并将数据反馈给控制系统，实现磨头的精确控制和跟随。
5.磨头的数目、直径大小、排列方式和磨削方案的不同，可以实现不同的切
削效果和磨削精度：段差磨床可以根据需要配备不同数目、直径大小、排列方式的砂轮，并采用不同的磨削方案，以实现不同的切削效果和磨削精度。
例如，采用粗磨和精磨方案可以降低工件的表面粗糙度值，提高工件的精度和质量。
总之，段差磨床的加工原理是通过磨轮的高速旋转和精确控制，实现工件表面的高效磨削和精确加工。
同时，采用先进的光学或机械参照装置可以实时监测工件表面的形状和位置，并将数据反馈给控制系统，实现磨头的精确控制和跟随，进一步提高工件的加工精度和质量。
磨床机械原理知识点总结
磨床机械原理知识点总结在磨床的加工过程中，磨料的切削作用是利用磨料的高硬度和锋利度来实现的。
磨料在磨削轮上的运动状态是由磨床主轴和工件之间的相对运动来控制的。
因此，磨床的主轴和进给系统是磨床机械原理中的重要部分，下面就对这部分内容进行详细介绍。
1. 磨床主轴系统磨床的主轴系统是磨床机械中的核心部件，主要负责驱动磨削轮进行高速旋转和实现磨料的切削作用。
主轴系统的性能直接影响到磨削加工的质量和效率。
磨床主轴一般由主轴电机、主轴、主轴轴承和主轴传动装置等组成。
主轴电机通常采用交流异步电机或直流电机，其输出功率和转速直接影响到磨削轮的转速和切削效果。
为了提高主轴系统的性能，一般采用变频调速系统来调节主轴的转速，从而适应不同工件的加工需求。
主轴轴承是支撑和固定主轴的关键部件，其性能直接影响到主轴的稳定性和转速精度。
一般采用角接触球轴承或圆柱滚子轴承来提高主轴轴承的承载能力和转速精度。
主轴传动装置一般采用皮带传动、齿轮传动或直接驱动等方式来实现主轴的转速传递。
其中，直接驱动方式由于结构简单和传动效率高而得到越来越广泛的应用。
2. 磨床进给系统磨床的进给系统是实现工件和磨削轮之间相对运动的重要装置，其性能直接影响到磨削加工的加工质量和效率。
磨床的进给系统通常由工件进给系统和磨削轮进给系统两部分组成。
工件进给系统一般采用液压、气动或伺服驱动等方式来实现工件的进给运动。
其中，液压进给系统由于结构简单和控制精度高而得到广泛应用。
磨床的工件进给系统一般包括工件夹持装置、工件进给装置和工件磨损补偿装置等部分。
磨削轮进给系统主要负责实现磨削轮的进给运动和切削深度的控制。
磨削轮进给系统通常采用滚珠丝杠、导轨导向和伺服电机控制等方式来实现磨削轮的进给运动。
由于磨削轮进给系统的性能直接影响到磨削加工的精度和效率，因此在现代磨床中越来越多地采用了高性能的伺服电机进给系统。
3. 磨床辅助系统除了主轴系统和进给系统之外，磨床还配备了一系列的辅助系统，如冷却润滑系统、过滤系统、自动换刀系统和自动测量系统等。
外圆磨床工作原理
外圆磨床工作原理
外圆磨床是一种用于对工件进行外圆加工的机械设备，其工作原理主要包括以下几个步骤：
1. 装夹工件：首先将待加工的工件装夹在磨床工作台上，通常使用专门的夹具进行固定，以确保工件在加工过程中的稳定性。
2. 调整中心高度：根据工件的尺寸和加工要求，通过调整磨床的中心高度，使得工件的中心与磨床的主轴中心保持一致，以确保加工的精度和质量。
3. 磨削过程：启动磨床，磨床主轴开始旋转，同时磨头或砂轮也开始旋转。
工件与磨头或砂轮之间形成摩擦力，磨削力以及径向和切向力的作用下，工件的外圆表面逐渐被磨削。
4. 进给运动：外圆磨床通常会实现工件的径向和切向进给运动，以控制加工的速度和深度。
进给运动可以通过手动操作或计算机控制系统来实现，以满足不同的加工需求。
5. 检测和调整：在加工过程中，可以定期停机检查加工质量，如尺寸、表面粗糙度等，如果不符合要求，可以通过调整磨床的参数和工艺来进行修正，以确保良好的加工效果。
6. 完成加工：当工件的外圆加工完成后，关闭磨床，拆卸工件，进行后续的检验和处理，如清洗表面、测量尺寸等，最终得到符合要求的外圆工件。
总的来说，外圆磨床通过旋转磨头或砂轮与工件产生相对运动，利用磨削力进行加工，实现对工件外圆表面的精细磨削。
这种磨削方式可以广泛应用于金属加工、机械制造等领域，具有高效、精度高等特点。
无心磨床加工原理
无心磨床加工原理无心磨床是一种用于加工凸轮轴、曲轴、传动轴等非圆轴类零件的专用机床。
其原理是利用磨削砂轮不停地在工件表面进行摩擦切削，使工件表面得到精密加工。
下面将详细介绍无心磨床的加工原理。
无心磨床的主要构成部分包括床身、主轴、进给系统、磨削系统和控制系统等。
无心磨床的加工原理主要是通过工件和砂轮之间的相对运动来实现。
工件通过主轴进行旋转，而砂轮则通过进给系统以一定的速度进行移动。
工件的旋转和砂轮的移动速度及方向通过控制系统来控制。
在加工过程中，工件通过主轴旋转，使工件表面与砂轮接触。
砂轮的移动速度较慢，相对于工件的运动速度很小，因此，在砂轮与工件的接触区域，砂轮的作用力主要是摩擦力，而不是切削力。
这样可以避免工件因过大的切削力而变形。
为了保证工件加工精度和表面质量，无心磨床采用了自动进给系统。
进给系统可以控制砂轮相对于工件的移动速度和方向，使得砂轮在工件表面上呈现一定的切削轨迹。
进给系统一般由滚轮传动系统、控制系统和进给电机组成。
控制系统是无心磨床加工过程中非常重要的部分。
控制系统可以控制主轴的旋转速度和方向、进给系统的移动速度和方向，并且可以根据实际加工情况调整磨削参数。
控制系统还可以实现自动化加工，提高生产效率。
磨削系统是无心磨床加工的核心部分。
磨削系统一般由主轴、砂轮和磨削液系统组成。
主轴通过电机带动工件旋转，砂轮通过电机带动或手动移动。
砂轮是无心磨床加工的刀具，通过与工件相对运动，在工件表面上切削、磨削，从而实现工件的加工。
砂轮是无心磨床加工的切削工具，它通过主轴带动和进给系统的控制来实现相对于工件的运动。
砂轮的切削能力和加工效果主要由砂轮材料、砂轮形状、砂轮尺寸和砂轮表面状况等因素决定。
磨削液系统在无心磨床加工过程中起到冷却、润滑和清洁的作用。
磨削液可以降低砂轮和工件的摩擦系数，提高砂轮与工件的接触质量。
磨削液还可以冷却和清洁砂轮和工件，延长砂轮的使用寿命，提高加工精度和表面质量。
内圆磨床工作原理
内圆磨床工作原理
内圆磨床是一种用于加工内圆零件的机床，具有高精度和高效率的特点。
其工作原理如下：
1. 夹紧工件：首先将待加工的内圆工件夹紧在工作台上，保证工件的稳定性。
2. 主轴旋转：内圆磨床的主轴开始旋转，使磨具也跟随旋转。
3. 磨削运动：磨削滑板开始进行磨削运动，通过滑板的径向移动实现对工件的磨削。
磨具通过磨削面上的磨料颗粒与工件表面接触，并以一定的磨削力进行磨削。
4. 冷却液供给：在磨削过程中，内圆磨床会通过喷嘴喷洒冷却液，用于冷却磨具和工件，减少磨削过程中的摩擦热量。
5. 磨削结束：当达到预定的加工尺寸和粗糙度要求时，停止磨削运动。
6. 工件取下：将加工好的零件从工作台上取下。
通过以上工作原理，内圆磨床能够实现对内孔的高精度加工，包括内径、内圆度、圆柱度等。
内圆磨床广泛应用于各种机械制造行业，如航空航天、汽车、模具等领域。
外圆磨床原理
外圆磨床原理
外圆磨床是一种常见的金属加工设备，它主要用于对工件外圆进行精密加工。
外圆磨床原理是指在工件和磨削工具之间通过磨削运动来实现工件外圆的精密加工。
在外圆磨床加工过程中，工件通过夹具固定在磨削工具上，然后通过磨削工具的旋转和进给运动，实现对工件外圆的精密加工。
外圆磨床原理的核心是磨削运动。
磨削运动是指磨削工具对工件进行切削的运
动过程。
在外圆磨床中，磨削工具通常是砂轮，它通过高速旋转产生切削力，对工件进行磨削。
同时，磨削工具还可以通过进给运动，沿着工件的轴向或径向移动，实现对工件的精密加工。
外圆磨床原理的另一个重要组成部分是夹具。
夹具是用于固定工件的装置，它
可以确保工件在磨削过程中保持稳定的位置和姿态，从而保证加工精度。
夹具通常由夹爪、夹盘等部件组成，可以根据工件的形状和尺寸进行调整，适应不同的加工需求。
在外圆磨床加工过程中，磨削工具和工件之间的相对运动是通过磨削主轴驱动
实现的。
磨削主轴通常由电机驱动，可以实现高速旋转和精密进给，从而确保磨削过程的稳定性和精度。
除了磨削主轴，外圆磨床还包括磨削液系统、控制系统等辅助部件。
磨削液系
统用于冷却和润滑磨削过程，可以有效降低磨削温度、减少磨损，并排出切屑。
控制系统则用于控制磨削主轴、进给系统等关键部件，实现加工参数的精密控制。
总的来说，外圆磨床原理是通过磨削运动实现对工件外圆的精密加工。
在磨削
过程中，磨削工具、夹具、磨削主轴等关键部件协同工作，确保加工精度和表面质量。
外圆磨床在机械加工领域有着广泛的应用，可以满足对工件外圆精度要求较高的加工需求。
曲面磨床加工原理
曲面磨床加工原理
曲面磨床是一种用于加工曲面的机床。
它能够实现高精度的加工，并可用于加工各种形状的工件，如球体、椭球体、锥面、滑动轴面、螺旋面等。
曲面磨床的加工原理主要包括以下几个方面：
1. 磨削方式
曲面磨床的磨削方式主要有两种：一种是逐点磨削，即每次只磨削工件上的一个点；另一种是全面磨削，即在工件表面进行全面磨削。
逐点磨削适用于形状较为复杂的工件，而全面磨削则适用于形状相对简单的工件。
2. 磨削刀具
曲面磨床的磨削刀具主要分为两种：一种是固定磨轮，另一种是可移动磨轮。
固定磨轮适用于加工形状相对简单的工件，而可移动磨轮则适用于加工形状较为复杂的工件。
在使用可移动磨轮时，操作人员需要根据工件形状不断调整磨轮的位置，以确保磨削的精度和质量。
3. 磨削参数
曲面磨床的磨削参数包括磨削速度、进给速度、磨削深度等。
这些参
数的设置直接影响到磨削质量和效率。
在设定磨削参数时，需要根据具体工件的形状、材料和要求来进行调整，以达到最佳的磨削效果。
4. 加工控制
曲面磨床的加工控制采用数控技术，可以实现高精度的加工。
在加工过程中，可以通过数控系统对磨削参数进行实时监测和调整，使磨削精度更高、效率更高，同时还可以减少因人为因素导致的误差和不良品率。
总之，曲面磨床的加工原理包括磨削方式、磨削刀具、磨削参数和加工控制。
这些方面的优化和改进可以使曲面磨床的加工效率和精度更高，为机械加工行业的发展提供更好的技术支持。
磨床 工作原理
磨床工作原理
磨床是一种用来加工刚性材料的机床，可以实现对物体表面进行磨削、研磨和抛光等加工操作。
它的工作原理主要包括以下几个方面。
1. 磨料和工件之间的磨削过程：磨床通过磨石或磨轮与工件表面之间的相对运动来实现磨削作业。
当电机带动磨石或磨轮进行旋转时，磨粒会与工件表面接触，并形成磨削力矩。
通过调节磨石或磨轮与工件之间的距离、转速和进给速度等参数，可以控制磨削的深度、精度和表面质量。
2. 惯性磨削过程：在旋转磨石或磨轮的作用下，工件也会产生旋转。
由于工件的惯性，使得工件在磨削过程中具有相对的稳定性，避免了过大的震动和共振。
3. 调整装置：磨床通常配备有调整装置，用于调节磨石或磨轮的位置和角度。
通过调整磨石或磨轮的位置，可以实现对工件不同部位的磨削。
通过调整磨石或磨轮的角度，可以改变磨削时的切削力矩和磨削效果。
4. 冷却润滑系统：磨床在磨削过程中会产生大量的热量，为了避免工件和磨石或磨轮因过热而受损，磨床通常配备有冷却润滑系统。
冷却润滑系统可以将冷却液或油润滑剂喷洒在磨削区域，冷却和润滑磨削过程，同时还能清洗磨屑和磨粒，保持加工的精度和表面质量。
综上所述，磨床通过磨石或磨轮与工件之间的相对运动，利用
磨削力矩对工件表面进行磨削、研磨和抛光等加工操作。
通过调整磨石或磨轮的位置和角度，以及配备冷却润滑系统，可以实现对不同形状和材料的工件进行定制化的加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磨削加工的特点及磨பைடு நூலகம்过程 (特点)
砂轮是由磨料和结合刘粘结而成的特殊多刃具，在 砂轮表面每平方厘米面积上约有60～1400颗磨料， 每颗磨粒相当于一个刀齿，磨粒是一种高硬度的非 金属晶体，它不但可磨削铜，铸铁等较软的材料， 而且还可以加工各种淬火钢的零件，高速钢刀具和 硬质合金等硬材料以及超硬材料。 砂轮具有较高的周线速长一般35m/s左右，砂轮在 磨削时除了对工件表面有切削作用外，还有强烈的 挤压和摩擦作用，在磨削区域瞬时温度高达1000℃ 左右;
等级
磨轮之等级是〝支持力〞或结 合强度等之量度。砂轮如果磨 料易于分装的，我们称之为〝 软性级〞，而颗粒能很强劲地 结合，称之为〝硬性级〞砂轮。
结构
这个名词是指出颗粒之间距，也就是密度。 ue5B5[离散型之砂轮比相同等级和颗粒大小之稠密 型砂轮研磨更快。硬而脆之物质使用稠密型砂轮研 磨更有效。如上面所说明：在选择砂轮重要的考虑 是被研磨之物质特性。同样地砂轮制造商也会介绍 砂轮之规格，而更能适合工作的要求 ◎调整轮标准规格为：A120TR,J s0调整轮主要是 提供工作物轴向推力和因而产生的进给率。将调整 轮轴线倾斜使其不与砂轮轴线平行一致，可提供工 作物所需的轴向推力，并使工作物在调整轮和砂轮 间旋转。
固定要素
1.被研磨之物质 2.要求之精度和光面 3.研磨接触之面积 4.研磨操作之特性
变动要素
1.砂轮速度 2.进刀率 3.研磨机之状况R 4.工作者之操作技巧 （1） 如果被研磨之物质是钢或是它合金的一种，磨料通常使用氧化 铝，如果是铸铁，非铁金属或非金属，则磨料使用碳化硅，细颗粒之 磨料用于软性，延性高之物质。硬质砂轮用于软性物质，软质砂轮用 于硬性物质。然而软质砂轮用于非常软性之物质比如黄铜，以避免〝 阻塞〞或〝荷载〞，密接颗粒之磨料用于硬且脆之物质，松离颗粒之 磨料即用于软性、延性好的物质。 （2）考虑精度和光面需要使用粗颗粒之磨轮时，建议您使用快速切 削，而需要精致光面时，使用细颗粒之磨轮。[ Q然而精致光面如果 使用中等颗粒之砂轮事前适当的修整过，仍然可以制作出，玻璃结合 料是用于粗修和半精修，而树脂、橡胶、虫胶结合料用于高精修光面。
（3）考虑及接触面积时，小接触面积使积，松离 用细颗粒，且砂轮越需要硬，密切型之磨料使用于 小接触面型则用于大接触面积。 （4）考虑研磨操作之特性时，精密研磨通常使用 玻璃结合料之磨轮，然而对于特殊极佳光面时，树 脂、橡胶和虫胶结合料之磨轮也许更适合。 （5） 如果相对于工作移动速率之砂轮转速越高时， 砂轮越要使用软质，如果砂轮转速必须降低砂轮速 度使得砂轮作用似软性，增加砂轮速度，使其作用 似硬性。玻璃结合料砂轮使用于速度6500S.F.P.M 以下者，而橡胶、虫胶和树脂结合料之砂轮使用于 6500S.F.P.M以上者。 （6）进刀速率越高，研磨压力越大，砂轮需越硬， 如果工件之速率在每转相同之进刀量下必须提高， 进刀速率会自动提高向导致砂轮磨耗更快。这种磨 耗可使用硬质砂轮而予以改善。
精度磨削加工及先进的工艺方法
为了适应各类零件的磨削，磨床和砂轮的品种，性 能也有了进一步的发展，在基本型谱的基础上，又 生产出，精密型，高精度型，半自动型及数控型等 10个系列，各类磨床的精度适应性和专门化程度均 有很大提高，如适于模具制造的坐标磨应酬具有加 工精度高使用寿命长等特点，近20年来，在我国超 硬磨料，如人造金钢石，立方氮化硼等，已广泛地 应用于各种高硬度材料的磨削。
欲使用同一砂轮精磨时，需再修整一次，此时修整 量约为0.01mm，使钻石慢慢通过轮面，修整2次至 3次。修整量较小，可使砂轮寿命较长，修整时需 加冷却，但突然使其冷却是非常危险的，将使钻石 裂开，因砂轮很硬，故易脆裂，稍加敲击即可能造 成龟裂，修整时，（钻石笔）先从中央开始，因其 磨耗较少，若从磨耗边开始时，修整至中央时，因 修整量较大，将使钻石承受较大应力而使钻石跳动， 由经验得知，欲得到高精度研磨效果，以手修整是 不理想的，因手修整砂轮时，可能会造成偏摆将使 轮不整齐。经过一段时间，需更换钻石，因可能磨 损到钻石挟持臂，磨耗可能使钻石抛出或松动而造 成危险，且因钻石变得太小设定不便，则如此反而 不经济。
磨削过程
金属磨削的实质是工件被磨削的金属表层，在无数磨粒瞬间的挤压，摩 擦作用下生产变形，而后转为磨屑，并形成光洁表示的过程。金属磨屑 过程可分为：三个阶段，砂轮表示的磨粒与工件材料接触，为弹性变形 成为第一阶段，磨粒继续切入工件，工件材料进入塑性变形的第二阶段， 材料晶粒发生滑移。使塑性变形不断增大，当力达到工件的强度极限时， 被磨削层材料。产生挤裂，即进入第三阶段，最后被切离。 磨削的全过程表现为，力和热的作用，以磨削力——磨削时砂轮与工件 间发生切削作用和摩擦作用，在砂轮和工件上分别，作用着大、小相等 方向相反的力，这种相互作用的力称为磨削力磨削热——磨削时产生的 热量较车削，铣削大，热量转入砂轮，磨悄或被切削液带走，然而砂轮 是热的不良导体，因此几乎80%的热量转入工件和磨屑，磨削区域的瞬 间高温可烧伤工件的表层，并使磨屑时特别注意对工件的冷却。切削 液—过去又称冷却液，主要用来降低度磨削热和减小庞大磨削过程中的 摩擦。切削液的主要作用是：冷却，润滑，清洗，防锈在切削过程中， 把切削液直接浇注在砂轮和工件接触的地方，以达到切削液的作用保证 零件加工的质量。
砂轮工作面经修正，可形成极细微的刃口以切除工 件表面极薄的金属层。 磨削加工能获得极高的加工精度和极细的表示粗糙 度，磨削精度通常达到IT6～IT7公差等级，表示粗 糙度可达Ra1.25～0.16µm，如境磨削工件表示粗 糙度为Ra0.1µm工件表光滑如境，尺寸精度和形壮 精度可达到1um以内，其误差相当于人体头发丝粗 细的1/70或更小。 砂轮在磨削时，部分磨钝的磨粒在一事实上的条件 下能自动落或崩碎，从而使砂轮保持良好的磨削性 能。
砂粒尺寸
砂粒尺寸根据予以分类之筛子尺寸来命名， R(t:F0例如，一颗砂料能通过每一吋24个网 眼之筛子时，叫做24砂粒，普通用作平面研 磨之砂粒尺寸为48至80。对于粗研磨，当光 面并不重要时，可使用粗砂粒之磨轮，当光 面比较重要或者研磨面较狭窄时，需要使用 狭边细砂粒之磨。
磨轮结合料
磨轮之结合是将磨料结合在一起，且在磨轮进刀时支持他们。〝软和硬 〞这个名词指示结合强度，磨料之结合率越大，环绕磨料颗粒之结合膜 越厚，且结合支持力越强，磨轮越硬。磨轮一般有五种结合料： （a） 玻璃结合料：多过次75﹪之磨轮是使用玻璃结合料制造，多孔 性及强度赋予高的切削量，这类结合料不受水、酸、油或者普通温度条 件影响，所以此种型态之砂轮较常被使用于一般生产及工具室研磨。 （b） 硅酸盐结合料：硅酸盐结合料之砂轮比玻璃结合料之砂轮更易 释放磨料颗粒，通常用于研磨刀具刀刃，但须在热量产生保持在极小之 情况下。 （c） 虫胶结合料：这种结合料可以产生高度光面，深边切削。}.X （d） 树脂结合料：|0这是一种合成有机化合物，这种型式之磨轮可作 冷却削，急速切削，且能在高速运转下切削。 （e） 橡胶结合料：橡胶结合料磨轮主要用于研磨良好光面，由于其 强度及硬度，此种结合料广泛用于磨深槽及相似的工作。
•模具制造技术手册 模具制造技术手册
----磨床 磨床
磨床加工原理及范围
磨床是利用磨具对工件表面进行磨削加工的机床。大多数的磨床是使用 高速旋转的砂轮进行磨削加工，磨床能加工硬度较高的材料，如淬硬钢、 硬质合金等；也能加工脆性材料，如玻璃、花岗石。磨床能作高精度和 表面粗糙度很小的磨削，也能进行高效率的磨削，如强力磨削等。平面 磨床的工件一般是夹紧在工作台上，或靠电磁吸力固定在电磁工作台上， 然后用砂轮的周边或端面磨削工件平面的磨床。磨床在磨削工件时，按 加工要求不同，工作台纵向运动的速度必须可以调整，能实现无极变速， 并在换向时有一定的精度要求，磨床要具备这些条件，磨床的纵向往复 运动采用了液压传动，液压传动在磨床的工作台驱动及横向快速进退等 方面已广泛应用液压传动工作原理—在机床上为改善液压传动的性能， 以满足生产加工中的各种要求，磨床工作的液压传动系统是由以下部分 组成.
修整砂轮
将钻石装于修整器，修整器之固定孔为5度角，钻 石钝化时可使套筒转动一小角度，以确使修整边缘 锐利。建议使用最低砂轮速度（1400rpm）修整砂 轮，以确保钻石寿命，工作之表面粗造度和钻石通 过轮面通过之速度有很大关系。 若研磨欲留量仅 0.2mm至0.3mm时，建议修整时使轮面粗糙，此可 使修整进给量约0.03mm迅速转动手轮，使钻石很 快的通过轮面，以使轮面粗糙。
执行部分—液压机（液压缸、液压马达）在压力油 的推动下，作直线运动或回转运动，即将液体的压 力能转换为机械能。控制部分—压力控制阀，流量 控制阀，方向控制阀等，用以控制液压传动系统所 需要的力速度方向和工作性能的要求。辅助部分— 油箱滤油器，油管和油管接头等。其作用是创造必 要的条件以保证液压系统正常工作。机床的液压传 动系统能实现工作台的自动往复运动，砂轮架快速 进退运动，砂轮架周期进给，尾架套筒的缩回，车 轨润滑以及其它一些动作。
砂轮材质及操作参数的选用
成功的研磨大部份依赖操作者之经验，他必 须了解多种型式、形状之砂轮特性及在各种 不同状况它们如何作用。在下列表述中有说 明构成磨轮之基本要素是磨料粒度，结合材 料，等级和结构。
砂轮的磨料
磨料最普通的型式为氧化铝（alminum oxide）和碳化硅 （silcon carbide），氧化铝之结晶不如碳化硅硬，但较不如 碳化硅脆，更适于研磨高抗拉强度如碳和合金钢一质地软或 硬的，可锻精制铁、青铜等。 氧化铝的一些商业名称是钢铝石（Aloxite, Alundum Aloxite, Borolon）。碳化硅之结晶是极度脆的，所以，以这种磨料 作成的砂轮适于研磨，诸如钢等高抗拉强度之物质，诸如铸 铁、黄铜、青铜、铝和一般铜，其它如橡皮、赛璐珞，大理 石和玻璃等不可锻之物质。 碳化硅的一般商用名称是金钢砂（carborundum, crystolon, electron）如下有氧化铝和碳化硅两类之物别形式说明，而 在磨轮记号里对磨料有数字作为代号指示。
