母线的作用及分类

母线的作用及分类母线是一种电气设备，用于传输大电流的导线系统。

它在各种电力系统中起到了至关重要的作用。

母线通过提供低阻抗和低电压降的途径，在电力系统中传输电能。

以下是母线的作用及分类的详细介绍。

1.电能传输：母线通过提供一个低阻抗的导线路径，能够将电能从电源传输到负载。

母线可以承受高电流，因此适用于传输大功率电能。

2.电能分配：母线可以将电能平均分配给各种负载设备，确保它们能够正常运行。

它既可以提供直流电能，也可以提供交流电能。

3.电压稳定：母线具有较低的电压降，可以确保在电力系统中负载端的电压稳定。

母线的低阻抗特性减少了电能输送过程中的能量损失。

4.短路电流传输：在电力系统中，短路电流可能会在一段时间内超过额定电流值。

母线能够承受这种短路电流，并将其传输到短路点，以保护电力设备。

5.电缆接头：母线还可以用作电缆接头。

通过连接不同的电缆，母线能够将电能从一个地方传递到另一个地方。

母线的分类：1.直流母线：直流母线用于直流电力系统中，它通常由铜或铝等导电材料制成。

直流母线可以是刚性母线（由导体条形成的母线），也可以是柔性母线（由扁平或圆形导体形成的母线）。

直流母线通常用于工业和铁路电气化系统。

2.交流母线：交流母线用于交流电力系统中，可以是单相或三相母线。

交流母线通常由纵横排列的导体组成，导体之间通过绝缘支持或绝缘垫片隔开。

交流母线可以根据其结构分为刚性母线和柔性母线。

3.金属封闭母线：金属封闭母线是一种封闭在金属外壳中的母线。

这种母线通常用于高电压和高电流的场合。

金属外壳可以提供额外的保护，防止电弧和其他故障。

4.分电母线：分电母线是指在电力系统中，将一个主母线分隔成多个分支用于供电。

这种母线通常使用刚性导体，可以确保每个分支的稳定供电。

5.隔离母线：隔离母线是一种用于分隔电力系统中不同电压等级的母线。

它们通过绝缘材料将电流互相隔离，以保证安全操作和故障隔离。

6.壳形母线：壳形母线由几层扁平或圆形导体组成，它们通过绝缘材料隔位分层，构成整体结构。

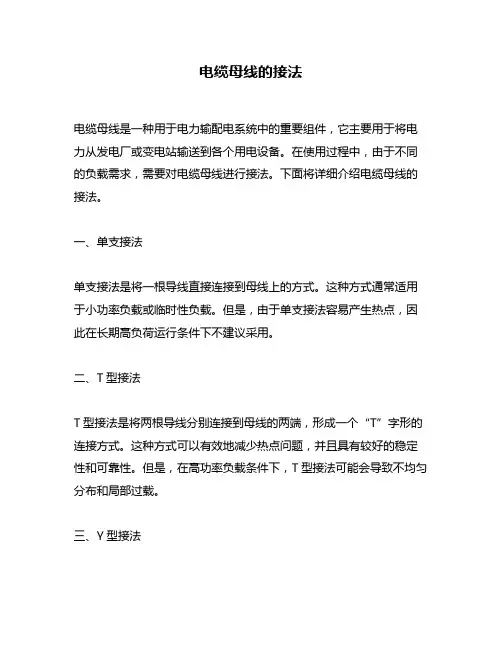

电缆母线的接法

电缆母线的接法电缆母线是一种用于电力输配电系统中的重要组件，它主要用于将电力从发电厂或变电站输送到各个用电设备。

在使用过程中，由于不同的负载需求，需要对电缆母线进行接法。

下面将详细介绍电缆母线的接法。

一、单支接法单支接法是将一根导线直接连接到母线上的方式。

这种方式通常适用于小功率负载或临时性负载。

但是，由于单支接法容易产生热点，因此在长期高负荷运行条件下不建议采用。

二、T型接法T型接法是将两根导线分别连接到母线的两端，形成一个“T”字形的连接方式。

这种方式可以有效地减少热点问题，并且具有较好的稳定性和可靠性。

但是，在高功率负载条件下，T型接法可能会导致不均匀分布和局部过载。

三、Y型接法Y型接法是将三根导线分别连接到母线两端和中间位置，形成一个“Y”字形的连接方式。

这种方式可以更好地实现均衡分配负荷，并且能够有效地减少热点问题。

同时，在需要更高功率的负载条件下，Y型接法也具有较好的适应性和可靠性。

四、并联接法并联接法是将多根导线分别连接到母线上，形成一个并联的连接方式。

这种方式可以更好地实现负载均衡，并且能够有效地减少热点问题。

同时，在需要更高功率的负载条件下，并联接法也具有较好的适应性和可靠性。

五、串联接法串联接法是将多根导线依次连接到母线上，形成一个串联的连接方式。

这种方式可以更好地实现电压调节和负载均衡，并且能够有效地减少热点问题。

但是，在使用过程中需要注意电缆长度和电阻等因素对电压和功率的影响。

总之，不同的负载需求需要采用不同的电缆母线接法。

在选择合适的接法时，需要考虑到负荷大小、稳定性、可靠性等因素，并且在使用过程中要注意安全和维护。

电气工程图例及符号 (大全)

第九章、电气工程图例及符号一、常用电气图形符号
续表
续表
续表
续表
续表
续表
二、照明和电信平面布置图例符号
四、常用电力设备的标注方法
(2)
a-b
续表
续表
五、常用电气设备符号
续表
续表
续表
续表
续表
六、电气基本文字符号
续表
七．电气工程常用的双字母符号
续表
续表
续表
八．电气工程常用辅助符号
十、电气工程常用符号
十一、电光源代号
十二、常用灯具类型符号
十三、常用导线敷设方式
十四、弱电常用符号
十五、电力常用单位及单位换算
十六、电气基本文字符号
续表十七、电气工程常用的双字母符号
续表
续表
续表
十八、电气工程常用辅助符号
二十、电气工程常用符号
二十一、电光源代号
二十二、常用灯具类型符号
二十三、常用导线敷设方式
二十四、弱电常用符号
二十五、电力常用单位及单位换算。

电缆优于母线的原因

电缆优于母线的原因
电缆优于母线的原因包括以下几个方面：
1. 安装便利性：电缆的安装相对简单，只需要将电缆敷设在需要的地方即可。

而母线的安装需要更多的步骤和设备，需要将母线固定在支架上，并连接各个分支线路，安装难度较大。

2. 维护成本低：电缆的维护成本相对较低，因为电缆的结构简单，故障率较低，且故障修复容易。

而母线的维护成本较高，因为母线的结构复杂，故障率较高，需要专业人员进行维修。

3. 灵活性高：电缆的敷设方式灵活，可以根据实际需求进行改变，同时电缆的长度可以根据需要进行裁剪。

而母线的长度和走向一旦确定，就很难改变，不具有电缆的灵活性。

4. 耐久性强：电缆的使用寿命一般较长，能够在较长的时间内保持性能稳定。

而母线的使用寿命相对较短，因为母线在电流传输过程中容易受到电化学腐蚀和环境因素的影响。

5. 适用范围广：电缆可以应用于各种不同的场合和环境，如室内、室外、高温、低温等。

而母线一般只适用于室内等较为良好的环境，适用范围较窄。

电缆相对于母线在安装、维护、灵活性、耐久性和适用范围等方面具有优势。

在选择电缆和母线时，需要根据实际需求进行综合考虑。

导线、电缆、母线槽截面积的选择

学出版社，９１８９３何友华．可编程控制器及常用控制器［．京：Ｍ］北冶金工业出
版社，９９１９
图６电梯采用的安全回路和门锁回路
６结论
在ＰＥ系统设计中必须对可靠性给予充分的重Ｉ
收稿日期：２加０一∞ 一１１
应用・交流过导体时所产生的热的作用，证供电安全。 பைடு நூலகம்保
机床电器加Ｎ．ｏ３裸导体恶劣，经济电流密度选择就要低，因此也就是讲同等传输容量下导体截面积要选择得大些，是其一。这其二，同样容量的空气型母线槽与密集绝缘型母线槽
的导体截面积选择也不同，空气型的绝缘间距（导体的相间距）大小不同其电密的选取也不同，物理特性讲从以及实际的验证，密集型绝缘母线槽的导体密度取２０．
２按经济电流密度选择导线、电缆的
截面积
按经济观点来选择截流导体的截面，需要从降低电能损耗，减少投资和节省有色金属两方面来衡量，欲降低电能损耗，导线、电缆的导电截面积越大越有利，
制。线路投资和电能损耗都影响年运行费，合考虑综
各方面的因素，确定符合总经济利益的导线截面积．称为经济截面，于经济截面的电流密度、为经济电流对称
中图分类号＂Ｍ４＇２Ｉ文献标识码：Ｂ文章编号：０４ｏ２（２ｍ一０６３１一４ｏ￣ｏ）０３ —００
ＳｃｉｎｌＡｒａＳｌｃｉｎｏｎｕｔｒＣｌＢＩＪ；ｅｔａｅｅｅｔｆＣｏｄｃｏ．ａｂｅ．ｌａｏｏ！

母线与电线的区别

“母线”是在输变电网或配电网中一专业术语，是指发电厂、变电站或开关站、配电房中某一电压等级连结输电线路和变电设备、用于汇流的专用导线，并非是输电线路的主干线或电源线，输电线路和变压器在变电站中如何连接就是在站内装设母线，各输电线路和变电设备均连接到母线上，通过母线实现连接，该母线就称为该站的母线。

提到母线，一般就是起汇流或汇总的作用，所以母线也称汇流排，在系统中母线是一个重要的节点。

电线是指用在低压配电网中传输电流的导线或低压电缆，如BVV、VV 系列的导线，但在高压输、配电网中，就称为导线、电缆而不叫电线。

随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。

所以母线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低了母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

由于母线的广泛使用，各类母线加工机也应用而生，母线加工机是参照国外先进产品，并结合国内实际，为提高工作效率及保证作业安全之要求而设计的母线制造加工的配套设备。

母线加工机的主要功能为加工不同规格的铜、铝母线，不同型号的母线加工机所完成的工艺也不一样，所有母线加工机的功能汇总有：对铜、铝排进行剪切、冲孔（圆孔、长圆孔、方孔），折弯（平弯、立弯）、U型弯、折铜棒、铜棒压扁、压花、压平、扭麻花、压电缆接头等各种不同工艺的加工。

母线加工机适合制作大型的电控箱及输配电建设工程的施工现场使用，被广泛用于高低压开关柜、变电站、母线槽、桥架、电器开关、通讯设备、家用电器、船舶制造、办公自动化设备、电梯制造、机箱机柜制造、变压器等电气成套制造行业。

母线与电缆的比较

大
载流量：250A～5000A
小
载流量：单根四芯电缆一般最大580A
母线槽与电缆对比—系统结构
简洁清爽
线性设计、结构简单
错综复杂
回路较多，布线复杂
母线槽与电缆对比—占用空间
小母线占用空间
结构紧凑，占用空间小
大电缆占用空间
约为母线槽的3-4倍
母线槽与电缆对比—散热性能
散热效率高
母线为密集型结构，外壳采用高导热性能的铝合金型材，散热方式为整体式热传导，热传导效率高，散热性能好。
较铝母线略高
铝资源相对比较丰富，价格低廉，综合成本比铜母线低10% 以上。
安装相对比较方便
结束语
谢谢
高层建筑的层间供电；厂房的平面配电；低压柜之间的联络；变压器连接端的进线系统;
母线槽与电缆对比(特征性能)
母线槽配电
电缆配电
插接箱配电柜
电缆
对比方面
1
载流能力
2
系统结构
3
占用空间
4
散热性能
5
绝缘性能
6 7 8 9 10
安全性能安装强度操作性能系统配置使用成本
母线槽与电缆对比—载流能力母线与电缆的比较 Nhomakorabea2017年
母线与电缆比较
母线槽与电缆对比(母线的应用)
进线母线槽变压器低压柜
高层建筑
配电母线槽
母线槽与电缆对比(母线的应用)
防火栅
母线槽
进线箱低压柜
进线箱低压柜
母线槽与电缆对比(母线的应用)
防火栅
母线槽
软连接变压器
进线箱低压柜
母线槽与电缆对比(母线的应用)

母线和电缆

A 母排（线）1、母线型号含义例如：TMY-120×10TMY-3*(80*8)TMY:铜质硬母线，3（共三根），（80*8），80：指的是母线的宽度是80mm.8指的是母线的厚度是8mm.TM30H-63W/P:低压断路器电容补偿柜是利用电容的容抗来补偿电感负载的感抗。

减少无功电流，达到节能的效果。

利用功率因数表观察，通过投切电容的数量，功率因数达到或接近1时，电容柜正常。

B 电缆2、电缆型号含义：例如:YJV22-8.7/10-3×120MM2代表的是:交联聚乙烯绝缘,聚氯乙烯护套,钢带铠装,绝缘等级为8.7-10KV,三芯,每芯截面积为120MM2 R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2 YJV4*240+1*120YJV 交联聚乙烯护套聚氯乙烯绝缘 4×240 三根火线和一根零线为240平+1*120 地线120平是一根电缆共有5芯，载流量要按照5芯的电缆来算。

(完整word版)母线与电缆的优势(word文档良心出品)

母线槽是适合于工业厂房、办公商住、机场码头、楼宇配电房，购物商场或者高科技环境使用。

它是低成本、高效益的输配电产品。

母线槽运用的领域：八十年代以前，高层建筑中的供电主干线主要采用可靠性较好的普通电缆，电缆在电气竖井内沿墙壁用支架或电缆桥架敷设。

电缆作为供电主干线比裸导线、裸排要安全可靠得多，裸排因表面裸露受配电室高温、湿度、安全距离限制安全可靠性比较差，载流量受到限制。

电缆截面不可能造得很大（最大只能做到400mm 2）,而且电缆太粗，现场施工难度大。

八十年代中后期，城市发展迅速，高层、超高层建筑大批建造，建筑物的用电负荷急剧增加，电缆作为供电主干线的局限性越来越突出，特别是现场制作电缆分支接头技术难度很大，急需一种容量大、分支方便的供电主干线取而代之。

这时，容量大、分支方便的母线槽从国外引进来，并且在工程中迅速得到推广应用。

母线槽适用于各电力输送干线，有高压母线槽和低压母线槽两类。

高层建筑、工业厂房、机场、码头、地铁、综合建筑工程等的变压器至配电柜，以及配电柜至车间及楼层的电力输送，其额定电流6000A 以下，100A 以上；额定电压400--680V ，频率50HZ 或60HZ ，可组成三相四线或三相五线的电力输送系统，属于大电流电力供电的首选产品。

对于小型建筑，用电负荷不是很大，主干线往往采用绝缘导线；对于高层建筑，用电负荷较大，用绝缘导线作为主干线已不能满足供电需要，这时主干线需要用电缆或母线槽，我国大城市近年来电力局正有相关安全规定：配电房及高层建筑必用母线槽代替电缆电线使用。

母线槽在我国兴起近有20 年历史，至今我国大型城市高层建筑及高档工业企业已基本用母线槽代借电线电缆使用，因母线使用寿命长，拆移及分支线路方便，降低折旧费用及提高使用安全性能；中型城市及普通工业企业也开始普遍使用母线槽，则也可一次性投资，终身受益。

四、母线槽在供电系统中的优势在供电系统中，特别是高层建筑的供电系统中，供电主干线起着非常重要的作用，它好似人体中的大动脉，一旦出现故障就会造成严重的后果。

建筑电气第4章——电气设备及电线电缆选择

开断电流、允许的断流容量;
Ik(3) 、Sk(3)—电器设备安装处的短路电流、短路容
量。
4. 按装置地点、工作环境、使用要求及供货条件来选择电器设备的适当型式。
4.3 高压开关设备及其选择
高压开关设备包括高压断路器、隔离开关、负荷开关、熔断器及高压开关柜等。
4.3.1高压断路器 1.用途高压断路器的主要用途是：在正常运行时用它接通或切断负荷电流；在发生故障或严重过负荷时，借助继电保护装置用它自动、迅速地切断故障电流，以防止事故发生。 2.类型
解：因为负荷性质属低压电力用电，负荷量较大，线路不长，只有100m，故先按满足发热条件来选择干线截面。用电设备总计算功率
PC＝KX∑Pe＝0.35×（10×20＋4.5×4）=76.3kW
视在总计算负荷：SC
PC
cos
76.3 0.7
109kVA
总计算负荷电流为：IC
SC 3Ur
109 165.6A 3 0.380
（4）有爆炸、火灾危险、潮湿、腐蚀、连接移动设备及八度及以上设防的场所重要的公共建筑；（5）监测及控制回路；（6）应急系统包括消防系统的线路；（7）室外配电线路。
2．电力电缆芯数及导线根数的选择。
（1）三相电路中电力电缆芯数及导线根数的选择。
1 ） 1kV 及以下的 TN-C 系统应采用 4 芯电缆或 4 根导线。
其他用电设备无特殊规定时为±5％。
2)导线截面的计算
n
n
pi Li
Mi
对于阻性负载 S i1
i1
CU% CU%
n
pC i Li
相应的电压损失计算公式为：U% i1
CS
对于感性负载(如电动机等)

4.1电气工程常用材料

宽度b(mm)
10 12 15 20 30 36 40 48 60 80 100 120 厚度口(mm) 3 4 5 6 60 72 90 120 120 160 200 240 320 400 150 200 250 300 400 500 8 10 12 15 20
50
60 75 100 125 150 200
三、硬母线
母线(又称汇流排)是用来汇集和分配电流的导体，有硬母线和软母线之分。软母线用在35kV及以上的高压配电装置中，硬母线用在工厂高、低压配电装置中。硬母线按材料分为硬铜母线(TMY)和硬铝母线(LMY)，其截面形状有矩形、管形、槽形等。

表8-10 矩形母线的标称尺寸及计算截面(mm2)

(一)塑料
1.热固性塑料热固性塑料主要用来制作低压电器、接线盒、仪表等的零部件。 2.热塑性塑料热塑性塑料常用的有聚乙烯和聚氯乙烯塑料等。聚乙烯塑料主要用作高频电缆、水下电缆等的绝缘材料。聚氯乙烯的硬质制品可制成板、管材等；软质制品主要用于制作低压电力电缆、导线的绝缘层和防护套等。
ZR-VV22
NH-VV NH-VV22
ZR-VLV22
NH-VLV NH-VLV22
阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆耐火聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV
YJV22
YJV
YJLV22
交联聚乙烯绝缘聚氯乙烯护套电力电缆
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV
铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套
KVV22
控制电缆
5.通信电缆

导体在正常运行和短路时的最高允许温度

铝芯
6．有中间接头的电缆（不包括聚氯乙烯绝缘电缆）
70
85
70
70
70
80
65
60
80
65
60
65
65
80
80
300
200
200
400
300
250
250
250
200Байду номын сангаас
200
200
150
120
230
200
150
导体种类和材料
最高允许温度（℃）
正常运行时
短路时
1．母线；铜
铜（接触面有锡覆盖层）
铝
钢（不与电器直接连接时）
钢（与电器直接连接时）
2．油浸纸绝缘电缆铜芯；1～3KV
6KV
10KV
油浸纸绝缘电缆铝芯；1～3KV
6KV
10KV
3．橡皮绝缘导线和电缆
4．聚氯乙烯绝缘导线和电缆
5．交联聚氯乙烯绝缘电缆；
铜芯
温度校正系数
当敷设处的环境温度不是25 时，导线载流量应乘以温度校正系数K。K由下式确定
式中t0---敷设处实际环境温度（
---导线,电缆长期允许工作温度（
导体在正常运行和短路时的最高允许温度
当电流通过导线或电缆时，导线或电缆会发热，温度升高。若温度超过一定限制，将会造成绝缘损坏。因此导线和电缆的发热温度不能超过下表的规定的数值。

电力工程课程设计之导线及母线的选择及校验

5.3 母线与各电压等级出线选择5.3.1 6kV 母线的选择在35kV 及以下、持续工作电流在4000及以下的屋内配电装置中，一般采用矩形母线。

已知：6kV 母线最大负荷电流可达608A ，所以选择LMY-50⨯5的铝母线，相间距离0.35m α=， 3.65f N =，10710E Pa =⨯，50h mm =，5b mm= 热稳定校验：母线最小截面积[4]：min S =(5.18) k Q —短路电流通过电器时所产生的热效应。

S K —校正系数。

C —热稳定系数。

2()()MAX al alII ωθθθθ=+-⨯(5.19)ωθ—母线通过持续工作电流I max 时的温度。

θ —实际环境温度。

al θ—母线正常最高允许温度，一般为70度。

al I —母线对应于θ允许电流。

235(7035)72.8ωθ=+-⨯=取75C θ=︒，查表得85C = ，1S K =。

"2222(10)12k kk t k tQ I I I t =++(5.20) 1.5k t s = ， 12.49k I kA = ， 6.94tk I kA = 22221.5(12.91012.49 6.94)221.82()12k Q kA S =+⨯+=⋅22k t I 与"2I 的数值较接近所以用"2I 代替。

2min 175250S mm ==≤ 满足要求。

共振校验：312bh J = (5.21) 2M hb ρ= (5.22)MAX L (5.23)33640.050.0051101212bh J m -==⨯=⨯ 220.0050.052700 1.35M hb ka m ρ==⨯⨯⨯=2.28MAX L == 选取 1.5MAX L L =< 则1β=。

动稳定校验：20.167bh ω= (5.24) 2721.7310MAX sh L F i βαω-=⨯⨯⨯ (5.25)273221.51.7310(12.910)10.350.1670.0050.05MAX F -=⨯⨯⨯⨯⨯⨯⨯⨯ 6614.871069pa pa =⨯< 满足要求。

低压开关内电缆与母线的总结

一、低压开关柜内常用电缆截面与额定工作电流的匹配:注：1、电缆截面可按计算电流的1.1~1.2倍选择。

2、电缆截面也可按回路中电器元件的最小整定电流选择。

3、抽屉内温度一般按：55~65 0C。

4、IP54柜抽屉内的导线按电缆工作于70 0C的环境选择。

二、低压开关柜内常用铜母排截面与额定工作电流的估算常用矩形铜母排的厚度(记为h, mm)规格为4、5、6. 3、8和10。

宽度(记为b, mm)规格为40、50、63、80、100和125。

母排采用平放或竖放敷设,因散热因素,同规格母排允许载流量在平放敷设时小于其竖放敷设时。

1、宽度小于6. 3mm的矩形铜母排允许载流量的估算现场口诀：厚加12，与宽乘含义是:h ≤ 6. 3 mm的矩形铜母排允许载流量等于其厚度值加上12,再乘以其宽度值。

用公式表示为:I a l = ( h + 12) b( h ≤ 6. 3)式中: I al —矩形铜母排允许载流量, A; h, b—母排的厚度、宽度,mm。

2、宽度大于8 mm的矩形铜母排允许载流量的估算现场口诀：(宽度125 mm以下的母排)厚加13，与宽乘；(母排宽度)125ｍｍ，加数为11.含义;h ≥ 8 mm时,宽度小于125 mm的矩形铜母排的允许载流量等于其厚度加13,再乘以其宽度; 宽度为125 mm时,厚度加11,再乘以其宽度得允许载流量。

用公式表示为:Ial = ( h + 13) b ( h ≥ 8, b < 125) (2)Ial = ( h + 11) b ( h ≥ 8, b = 125) (3)式中: Ial ———矩形铜母排允许载流量, A; h, b———母排的厚度、宽度,mm。

3、显化修正措施的估算口诀(在宽度厚度值中)逢5加25（Ａ）,（宽度厚度为）63，6.3减30（Ａ）;（宽度厚度为）63，10加30（Ａ），（宽度厚度为）180，10加60（Ａ）。

4、母排载流量的温度校正口诀（温度变化）5℃，母排载流量变6点。

1.3 母线、断路器、互感器、电缆简介

（2）外高压熔断器 1）RW系列跌落式熔断器五、高压负荷开关 1、用途及类型（1）用途（2）类型 2、结构（1）户内式负荷开关（2）户外式负荷开关
2）RW型限流熔断器
互感器
一、互感器的作用：广泛应用于电压等级的交流电路中，是一、二次设备之间的重要联络元件，其作用：（1）变压或变流，正确反应一次系统的运行状态；（2）隔离高压，保证工作人员安全；（3）使二次元件标准化、小型化，方便遥测；（4）安装方便，便于实现集中管理和远方监控测量。
（3）分类 ① 按安装地点分：户内式和户外式； ② 按使用电压分：高低熔断和低压熔断器； ③ 按灭弧方法及结构特点的不同分：瓷插式、封闭产气式、封闭填料式和产气纵吹式等； ④ 按限流特性分为限流式和非限流式。（4）技术参数 1）熔断器的额定电压 2）熔断器的额定电流 3）熔体额定电流 4）熔断器的开断电流（5）保护特性图4－18 2、高压熔断器的结构（1）户内高压熔断器镀银康铜丝焊小锡球石英砂填充＜7.5A固定于瓷芯熔断指示器 RN1：电力线路和配电变压器 RN2：电压互感器
（2）电磁式电压互感器的结构 1）浇注绝缘电压互感器 2）油浸式电压互感器 3）六氟化硫气体绝缘式电压互感器（3）电容式电压互感器的原理与特点
一、用途与特点 1、用途： 2、特点：（1）电缆结构紧凑，占用空间小，走向和布置极为灵活方便；（2）现场施工简便；（3）运行可靠行高；（4）虽然电缆单价较贵，但由于其基础和土建工程较省，故综合工程费用不一定超出母线；（5）载流量小。
（7）开断时间：从操作机构跳闸线圈接通跳闸脉冲起，到三相电弧完全熄灭时止的一段时间称为断路器的开断时间，它等于断路器的固有分闸时间和熄弧时间之和，即 4、操动机构（1）组成：操动部分：由动力机构、扣住机构、脱扣机构和自由脱扣机构等组成传动部分：由拉杆、提升机构、缓冲机构等组成（2）分类：手动型、电磁型、液压型、气压型和弹簧型等（3）基本要求： 1）具有足够的合闸功率 2）能维持断路器处在合闸位置，不因外界震动和其他原因产生误分闸功率。 3）有可靠的分闸装置和足够的分闸速度 4）具有自由脱扣装置 5）要保证分、合动作准确、连续，即分后准备合、合后准备分。 6）结构简单、体积小、价格低廉。

供配电技术-工厂供配电系统电气主接线

用来对一次回路的设备进行控制、指示、监测和保护。二次回路的设备包括仪表、继电器、操作电源等。
变配电所的电气主接线又称为一次电路图。主接线中，将各种开关电器、变压器、母线、导线、电力电缆、并联电容器等设备有序地连接起来，只表示相对电气连接关系而不表示实际位置，且以单线来表示三相系统。
变配电的一次电路图有两种表示形式：
（2）接地开关和接地器的配置
为保障电气设备、母线、线路停电检修时人身和设备的安全，在主接线设计中要配置足够数量的接地开关或接地器。
（3）避雷器、阻波器、耦合电容的配置
阻波器
电力电容器
避雷器
为保持主接线设计的完整性，按常规要在主接线图上标明避雷器的配置。6~10kV配电装置的母线和架空线进线处一般都要装设避雷器。各级电压配电装置的阻波器、耦合电容均要根据系统通信的要求合理配置。
这类变电所中的变压器高压侧选用隔离开关和高压断路器的接线方案，其中隔离开关作为变压器、断路器检修时的隔离电源用，需要装设在断路器之前；高压断路器则作为正常运行时接通或断开变压器并在变压器故障时切断电源用，方案如图所示。
这种主接线方案，一般也只适用于三级负荷；但如果变电所低压侧有联络线与其他变电所相连时，或另有备用电源时，则可用于二级负荷。
2. 电气主接线始读
母线图是示配电装所置共中有两用此路来高汇1压0集k配V和电电分所源配共进电有线6，路别隔间偿器W器和装各了和设且离架线进源力为另位作能配电分合容进旦B和流互次接个高由离用组供变供2有段避电共开在每空线来系正的为的源备段器行工W一电的出互感测每绕接压左开的；车电高经电母雷压用关一段L线方自统常高备导工用开对无作路所，线感器量段组继配段关高由间所压隔2压线器互一。个母案发变工压用体作，关整功电取只高W。上器均仪母，电电母压右变和电-离断互上。感组线高L是电电作联电。，因通个补源自采压最都，有表线其保出线并段电供动开路1感都避器高上压一厂站电络源因此常配偿发邻用并常，接且两，的中护线联母所无机W关器器装雷同压都柜路或，源线，为母是电。生近一联见电B有电个另进一装，电线。功用-供断1，设器装隔安内电电作，，也该线闭所一故单路电的缆电流二一线个置分容由补电经车路，。于可障高两或压路母配电线电源检线同修路时都供，是由电可高。切压除母该线路分进配线，后因，此投其入出备线用断电路源器即需可在母恢线复侧对加整装个隔配离电开所关，以的保供证电断。路器和出线的安全检修。

母线与电缆的比较

母线与电缆的比较
