氨氮吹脱塔系统工艺说明
氨氮吹脱塔方案

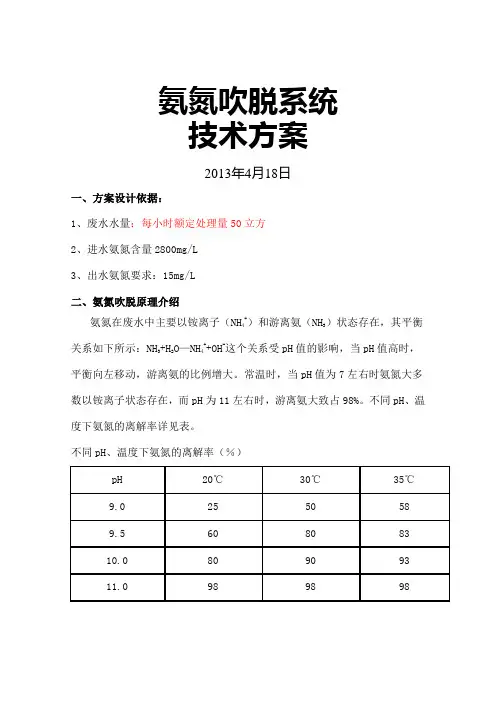

氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示：NH3+H2O—NH4++OH-这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数1）电费:装机总量：66kw其中进水泵：11kw风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数运行成本分析：1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数运行成本分析：1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日、方案设计依据:1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NHf）和游离氨（NH）状态存在，其平衡关系如下所示：NH3+H2O — NH*+0H这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%不同pH温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴, 顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值》11进水温度》30 CSS含量w 50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器, 同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口, 并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出, 由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%氨氮含量w 280mg/L. 经二级吹脱后，氨氮去除率达到95%，氨氮含量w 14mg达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50 平米。
七、产品选型及参数1）电费:装机总量：66kw 其中进水泵：11kw 风机：55kw 66kw*24h=1584.00kw 按照每千瓦时0.8 元计算1584*0.8=1267.2元2）调PH 值加工业废碱液，每立方水约计0.8 元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温按照每天处理最大量1200 立方。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数运行成本分析：1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔
氨氮吹脱吸收系统技术方案一、方案设计依据：1、废水水量：3600m3/d,设计水量为150m3/h。
2、出水氨氮要求：去除率60%-70%二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的空气逆流接触，完成传质过程，使氨由液相转为气相，随空气排放，完成吹脱过程。
三、运行条件进水pH值≥11外界条件：气温24℃，水温：35℃ PH：10.5四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时空气在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,出水流出。
具体工艺流程见下图：pH控制系统原水 pH调节池氨氮吹脱塔氨氮吸收风机五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到60%-70%，氨氮含量由700mg/L处理至200-230mg/L。
六、设备清单（第一方案）三台并联（第二方案）六台并联。
氨氮吹脱塔方案.docx
氨氮吹脱技系统术方案2013年 4月 18日一、方案设计依据：1、废水水量：每小时额定处理量50 立方2、进水氨氮含量2800mg/L3、出水氨氮要求： 15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（ NH3）状态存在，其平衡关系如下+-所示： NH3+H2O—NH4 +OH 这个关系受 pH 值的影响，当 pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当 pH值为 7 左右时氨氮大多数以铵离子状态存在，而 pH 为 11 左右时，游离氨大致占 98%。
不同 pH、温度下氨氮的离解率详见表。
不同 pH、温度下氨氮的离解率（％）pH20℃30℃35℃255058608083809093989898当水的 pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH 值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水 pH值≥ 11进水温度≥ 30℃SS含量≤ 50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到 11 左右 , 然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口, 并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出, 由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤ 280mg/L. 经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4 （两台）平米，考虑附属设备占地及设备间距，总占地面积约50 平米。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NHf）和游离氨（NH）状态存在，其平衡关系如下所示：NH+HO—NH4++OH这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值》11进水温度》30 CSS含量w 50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器，同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口，并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出，由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%氨氮含量w 280mg/L.经二级吹脱后，氨氮去除率达到95%氨氮含量w 14mg达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4 （两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2 元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温按照每天处理最大量1200立方。
氨氮吹脱塔方案
氨氮吹脱塔方案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案
氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NHf）和游离氨（NH）状态存在，其平衡关系如下所示：NH3+H2O — NH*+0H这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%不同pH温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴, 顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值》11进水温度》30 CSS含量w 50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器, 同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口, 并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出, 由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%氨氮含量w 280mg/L. 经二级吹脱后，氨氮去除率达到95%，氨氮含量w 14mg达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50 平米。
七、产品选型及参数1）电费:装机总量：66kw 其中进水泵：11kw 风机：55kw 66kw*24h=1584.00kw 按照每千瓦时0.8 元计算1584*0.8=1267.2元2）调PH 值加工业废碱液，每立方水约计0.8 元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温按照每天处理最大量1200 立方。
氨氮吹脱塔
氨氮吹脱吸收系统技术方案一、方案设计依据:1、废水水量:3600m3/ｄ,设计水量为１50m3/h。
2、出水氨氮要求:去除率６0％-７0%二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子(NH4+)与游离氨(NH３)状态存在,其平衡关系如下所示: ＮH3＋Ｈ2O—ＮH４＋+ＯH- 这个关系受ｐＨ值得影响,当pH值高时,平衡向左移动,游离氨得比例增大。
常温时,当pH值为７左右时氨氮大多数以铵离子状态存在,而ｐＨ为11左右时,游离氨大致占98%。
不同pH、温度下氨氮得离解率详见表。
不同pH、温度下氨氮得离解率(％)当水得pH值升高,呈游离状态得氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔得构造一般采用气液接触装置,在塔得内部填充材料,用以提高接触面积。
调节pＨ值后得水从塔得上部淋洒到填料上而形成水滴,顺着填料得间隙次第落下,与由风机从塔底向上或水平方向吹送得空气逆流接触,完成传质过程,使氨由液相转为气相,随空气排放,完成吹脱过程。
三、运行条件进水pH值≥11外界条件:气温２4℃,水温:35℃PＨ:10、5四、工艺流程说明氨氮废水首先进入调节池将pH值调到1１左右,然后泵入吹脱塔得液体分布器,同时空气在风机得作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间,然后匀压上升到填料段。
在填料得表面上,蒸汽将游离状态得氨吹出,出水流出。
具体工艺流程见下图:原水Ｈ调节池氨氮吹脱塔氨氮吸收风机废水经吹脱塔吹脱后,氨氮去除率达到60%－70%,氨氮含量由700mｇ/L处理至２00—23０mg／Ｌ、六、设备清单(第一方案)三台并联(第二方案)六台并联。
氨吹脱工艺介绍及优缺点
一、氨氮废水处理吹脱工艺特点吹脱工艺通常主要针对废水中的氨氮浓度在2000mg/l以下：氨氮在水中以NH3和NH4+存在，它们之间存在如下平衡：NH3+H2O--NH4++OH-。
平衡受PH影响，PH升高则水中的游离氨升高，平衡向右移动，游离氨的比例较大，当PH=7，氨氮大部分是以NH4+存在。
当PH上升至11.5时，氨氮在废水中98%是以游离氨存在。
PH值是影响游离氨在水中百分率的主要因素之一。
另外，温度也会影响反应式的平衡，温度升高，平衡向右移动。
当PH值大于10时，离解率在80%以上，当PH值达11时，离解率高达98%且受温度的影响甚微。
二、氨氮废水吹脱处理要点影响氨氮吹脱效率的主次因素顺序为PH>温度>吹脱时间>气液比，根据以往运行经验污水PH>10，温度>30℃，气液比3000:1，吹脱时间1h，则吹脱氨氮去除效果可达到90%。
三、氨氮废水吹脱控制要点根据水质PH数据通常通过变频调节，使废水进塔前保证废水PH值11.5。
吹脱水温通常控制在50℃以上。
PH调整槽出水通过提升泵进入一级吹脱塔吹脱，一级吹脱塔吹脱后PH会下降。
从而加入液碱进一步调节PH值。
保证进入二级吹脱的废水PH≥l1.5，氨氮吹脱塔，采用二级逆流方式。
四、氨氮废水处理工艺说明在碱性条件下（PH=11.5），废水中的氨氮主要以NH3的形式存在，让废水与空气充分接触，则水中挥发性的NH3将由液相向气相转移，从而脱除水中的氨氮。
吹脱塔内装填塑料板条填料（不易结垢），采用乱堆装填方式，填料间距为40mm，填料高度6m（分3层）。
空气流由塔的下部进入，与填料反复溅水形成水滴，使气液相传质更充分、更迅速，废水最终落入塔底集水池。
五、氨氮废水吸收处理工艺特点吹脱塔排放的尾气中含有大量氨气，直接排放对厂区周围环境造成很大影响因此吹脱出的NH3吹入吸收塔，塔型采用填料塔形式，酸槽中的30%稀硫酸用耐腐蚀泵抽至吸收塔塔顶经分布器均匀喷洒，沿填料表面形成液膜下流，与自下而上的NH3气体充分接触，生成的（NH4）2SO4流入酸槽循环使用用作后续PH 调整。
氨氮吹脱塔方案之欧阳语创编
欧阳语创编氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O —NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH 为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值欧阳语创编加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案之欧阳法创编
2021.03.09氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示：NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机2021.03.09的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔方案
氨氮吹脱塔方案集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-氨氮吹脱系统技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示：NH3+H2O—NH4++OH-这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数1）电费:装机总量：66kw其中进水泵：11kw风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
氨氮吹脱塔【范本模板】
氨氮吹脱吸收系统技术方案一、方案设计依据：1、废水水量：3600m3/d，设计水量为150m3/h。
2、出水氨氮要求：去除率60％—70％二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨(NH3)状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH 值为7左右时氨氮大多数以铵离子状态存在，而pH为11左右时，游离氨大致占98%.不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置,在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的空气逆流接触，完成传质过程，使氨由液相转为气相，随空气排放，完成吹脱过程.三、运行条件进水pH值≥11外界条件：气温24℃，水温:35℃ PH：10。
5四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右，然后泵入吹脱塔的液体分布器,同时空气在风机的作用下进入氨氮吹脱塔塔体下方进气口，并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出，出水流出.具体工艺流程见下图：pH控制系统原水 pH调节池氨氮吹脱塔氨氮吸收风机五、预期处理效果废水经吹脱塔吹脱后,氨氮去除率达到60％—70％，氨氮含量由700mg/L处理至200—230mg/L。
六、设备清单（第一方案)三台并联（第二方案)六台并联。
氨氮吹脱塔方案之欧阳家百创编
氨氮吹脱系统欧阳家百（2021.03.07）技术方案2013年4月18日一、方案设计依据：1、废水水量：每小时额定处理量50立方2、进水氨氮含量2800mg/L3、出水氨氮要求：15mg/L二、氨氮吹脱原理介绍氨氮在废水中主要以铵离子（NH4+）和游离氨（NH3）状态存在，其平衡关系如下所示： NH3+H2O—NH4+ +OH- 这个关系受pH 值的影响，当pH值高时，平衡向左移动，游离氨的比例增大。
常温时，当pH值为7左右时氨氮大多数以铵离子状态存在，而pH 为11左右时，游离氨大致占98%。
不同pH、温度下氨氮的离解率详见表。
不同pH、温度下氨氮的离解率（％）当水的pH值升高，呈游离状态的氨易于逸出。
若加以搅拌、曝气等物理作用更可促使氨从水中溢出。
在实际工程中大多采用吹脱塔。
吹脱塔的构造一般采用气液接触装置，在塔的内部填充材料，用以提高接触面积。
调节pH值后的水从塔的上部淋洒到填料上而形成水滴，顺着填料的间隙次第落下，与由风机从塔底向上或水平方向吹送的蒸汽逆流接触，完成传质过程，使氨由液相转为气相，随蒸汽排放，完成吹脱过程。
三、运行条件进水pH值≥11进水温度≥30℃SS含量≤50mg/L四、工艺流程说明氨氮废水首先进入调节池将pH值调到11左右,然后泵入吹脱塔的液体分布器,同时蒸汽在风机的作用下进入氨氮吹脱塔塔体下方进气口,并且充满进气段空间，然后匀压上升到填料段。
在填料的表面上，蒸汽将游离状态的氨吹出,由排气口排至吸收塔；出水流入中间池。
五、预期处理效果废水经吹脱塔吹脱后，氨氮去除率达到90%，氨氮含量≤280mg/L.经二级吹脱后，氨氮去除率达到95%，氨氮含量≤14mg，达到排放标准。
六、占地面积氨氮吹脱项目主要为设备，设备主体面积4*4（两台）平米，考虑附属设备占地及设备间距，总占地面积约50平米。
七、产品选型及参数1）电费:装机总量：66kw其中进水泵：11kw 风机：55kw66kw*24h=1584.00kw按照每千瓦时0.8元计算1584*0.8=1267.2元2）调PH值加工业废碱液，每立方水约计0.8元3）加温夏季正常运行，秋冬季可利用工业废气为水体加温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氨氮吹脱塔系统 密闭循环吹脱工艺与传统吹脱工艺说明：
1、密闭循环吹脱工艺：由于北方冬天气温低，采用传统吹脱工艺会造成吹脱设备冬天吹脱塔效率非常低，对此，我公司对于北方吹脱项目采用密闭循环吹脱工艺，高效吹脱塔吹脱出来的氨气进入氨气吸收塔，氨气采用稀硫酸吸收，吹脱气体经吸收后，形成洁净气体，再次进入高效吹脱塔内，对氨氮废水进行吹脱，依次循环，系统不对外排出气体，维持系统内温度恒定。
同时对整个系统包括高效吹脱塔、氨气吸收塔、管道等进行保温，防止环境温度造成系统内吹脱塔气体温度严重降低。
可回收经济效益：氨气吸收塔吸收形成硫酸铵溶液，然后做成晶体，供业主方使用或销售。
密闭循环吹脱工艺示意图（适用南北方气候）
高效吹脱塔 氨气吸收塔 加药系统 风机 吸收后洁净气体
加药系统 排水系统 系统出水 硫酸铵 氨氮废水
2、传统吹脱工艺：高效吹脱塔吹脱出来的氨气进入氨气吸收塔，氨气采用稀硫酸吸收，吸收后形成硫酸铵溶液，当硫酸铵溶液达到饱和状态，做成硫酸铵晶体后，供业主方使用或销售。
高效吹脱塔内的吹脱气体经吸收后，形成洁净气体，进行达标排放。
传统吹脱工艺示意图（只适用南方气候）
高效吹脱塔 氨气吸收塔 加药系统 风机 加药系统 排水系统 系统出水
硫酸铵 氨氮废水 新鲜空气
达标排放。
