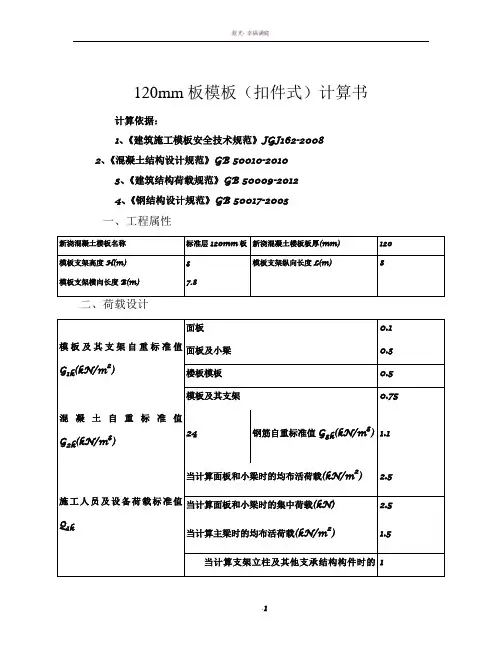

支模架板模板(扣件式)计算书施工方案
120mm板模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm)13面板抗弯强度设计值[f](N/mm2)12.5面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2)4500面板计算方式三等跨连续梁算。
W＝bh2/6=1000×13×13/6＝28166.667mm3，I＝bh3/12=1000×13×13×13/12＝183083.333mm4承载能力极限状态q 1＝0.9×max[1.2(G 1k +(G 2k +G 3k )×h)+1.4×Q 1k ,1.35(G 1k+(G 2k +G 3k )×h)+1.4×0.7×Q 1k ]×b=0.9×max[1.2×(0.1+(24+1.1)×0.12)+1.4×2.5，1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2.5] ×1=6.511kN/mq 1静=0.9×[γG (G 1k +(G 2k +G 3k )×h)×b] =0.9×[1.2×(0.1+(24+1.1)×0.12)×1]=3.361kN/mq 1活=0.9×(γQ Q 1k )×b=0.9×(1.4×2.5)×1=3.15kN/m q 2＝0.9×1.2×G 1k ×b ＝0.9×1.2×0.1×1=0.108kN/m p ＝0.9×1.4×Q 1k ＝0.9×1.4×2.5＝3.15kN 正常使用极限状态q ＝(γG (G 1k +(G 2k +G 3k )×h))×b=(1×(0.1+(24+1.1)×0.12))×1＝3.112kN/m 计算简图如下：1、强度验算M 1＝0.1q 1静L 2+0.117q 1活L 2＝0.1×3.361×0.352+0.117×3.15×0.352＝0.086kN ·mM 2＝max[0.08q 2L 2+0.213pL，0.1q 2L 2+0.175pL]＝max[0.08×0.108×0.352+0.213×3.15×0.35，0.1×0.108×0.352+0.175×3.15×0.35]＝0.236kN ·mM max ＝max[M 1，M 2]＝max[0.086，0.236]＝0.236kN ·m σ＝M max /W ＝0.236×106/28166.667＝8.375N/mm 2≤[f]＝12.5N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×3.112×3504/(100×4500×183083.333)=0.384mmν＝0.384mm≤[ν]＝L/250＝350/250＝1.4mm满足要求！五、小梁验算11k2k3k1k1k+(G2k +G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.12)+1.4×2.5，1.35×(0.3+(24+1.1)×0.12)+1.4×0.7×2.5]×0.35=2.354kN/m因此，q1静＝0.9×1.2×(G1k+(G2k +G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.12)×0.35=1.252kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.35＝1.103kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.35＝0.113kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M 1＝0.125q 1静L 2+0.125q 1活L 2＝0.125×1.252×12+0.125×1.103×12＝0.294kN ·mM 2＝max[0.07q 2L 2+0.203pL，0.125q 2L 2+0.188pL]＝max[0.07×0.113×12+0.203×3.15×1，0.125×0.113×12+0.188×3.15×1]＝0.647kN ·mM 3＝max[q 1L 12/2，q 2L 12/2+pL 1]=max[2.354×0.22/2，0.113×0.22/2+3.15×0.2]＝0.632kN ·mM max ＝max[M 1，M 2，M 3]＝max[0.294，0.647，0.632]＝0.647kN ·mσ=M max /W=0.647×106/54000=11.989N/mm 2≤[f]=15.44N/mm 2 满足要求！ 2、抗剪验算V 1＝0.625q 1静L+0.625q 1活L ＝0.625×1.252×1+0.625×1.103×1＝1.472kNV 2＝0.625q 2L+0.688p ＝0.625×0.113×1+0.688×3.15＝2.238kNV3＝max[q1L1，q2L1+p]＝max[2.354×0.2，0.113×0.2+3.15]＝3.173kNVmax ＝max[V1，V2，V3]＝max[1.472，2.238，3.173]＝3.173kNτmax =3Vmax/(2bh)=3×3.173×1000/(2×40×90)＝1.322N/mm2≤[τ]=1.78N/mm2满足要求！3、挠度验算q＝(γG (G1k+(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.12))×0.35＝1.159kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×1.159×10004/(100×9350×243×104)＝0.266mm≤[ν]＝L/250＝1000/250＝4mm；悬臂端νmax ＝ql14/(8EI)=1.159×2004/(8×9350×243×104)＝0.01mm≤[ν]＝2×l1/250＝2×200/250＝1.6mm 满足要求！六、主梁验算q 1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k， 1.35(G1k+(G2k +G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×1.5，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×1.5]×0.35＝1.989kN/mq1静＝0.9×1.2×(G1k+(G2k+G3k)×h)×b＝0.9×1.2×(0.5+(24+1.1)×0.12)×0.35＝1.328kN/mq 1活＝0.9×1.4×Q1k×b＝0.9×1.4×1.5×0.35＝0.661kN/mq 2＝(γG(G1k+(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.12))×0.35＝1.229kN/m承载能力极限状态按二等跨连续梁，Rmax ＝1.25q1L＝1.25×1.989×1＝2.486kN按悬臂梁，R1＝1.989×0.2＝0.398kNR＝max[Rmax ，R1]＝2.486kN;正常使用极限状态按二等跨连续梁，R'max ＝1.25q2L＝1.25×1.229×1＝1.537kN按悬臂梁，R'1＝q2l1=1.229×0.2＝0.246kNR'＝max[R'max ，R'1]＝1.537kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M/W=0.752×106/4120=182.593N/mm2≤[f]=205N/mm2 max满足要求！3、抗剪验算主梁剪力图二(kN)τmax =2Vmax/A=2×5.104×1000/384＝26.586N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=1.402mm≤[ν]=1000/250=4mm悬挑段νmax＝1.027mm≤[ν]=2×200/250=1.6mm 满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=6.09kN，R2=7.08kN，R3=7.968kN，R4=3.723kN图二支座反力依次为R1=4.84kN，R2=7.59kN，R3=7.59kN，R4=4.84kN七、扣件抗滑移验算c c满足要求！八、立柱验算l=h=1500mmλ=l/i=1500/16=93.75≤[λ]=150满足要求！2、立柱稳定性验算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q 1有所不同： 小梁验算q 1＝0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×0.35 = 1.724kN/m 同上四～六步计算过程，可得：R 1＝5.282kN ，R 2＝6.583kN ，R 3＝6.91kN ，R 4＝4.197kN λ=l 0/i=1500.000/16=93.75 查表得，φ1=0.641 不考虑风荷载:N=Max[R 1,R 2,R 3,R 4]+0.9×γG ×q×H=Max[5.282,6.583,6.91,4.197]+0.9×1.2×0.15×3=7.396kNf=N/(φ1A)＝7.396×103/(0.641×384)=30.047N/mm 2≤[σ]=205N/mm 2 满足要求！ 考虑风荷载:M w ＝0.9×γQ φc ωk ×l a ×h 2/10＝0.9×1.4×0.9×0.051×1×1.52/10＝0.013kN ·mN w=Max[R 1,R 2,R 3,R 4]+0.9×γG ×q×H+M w /l b =Max[5.282,6.583,6.91,4.197]+0.9×1.2×0.15×3+0.013/1=7.409kNf=N w /(φ1A)+M w /W＝7.409×103/(0.641×384)+0.013×106/4120=33.255N/mm 2≤[σ]=205N/mm 2 满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=3/7.8=0.385≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t 0 u m =2[(a+h 0)+(b+h 0)]=1200mm F=(0.7βh f t +0.25σpc，m)ηu m h 0=(0.7×1×0.737+0.25×0)×1×1200×100/1000=61.908kN≥F 1=7.409kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c ，βcβl =(A b /A l )1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln =ab=40000mm 2F=1.35βc βl f c A ln =1.35×1×3×6.902×40000/1000=1118.124kN≥F 1=7.409kN 满足要求！。

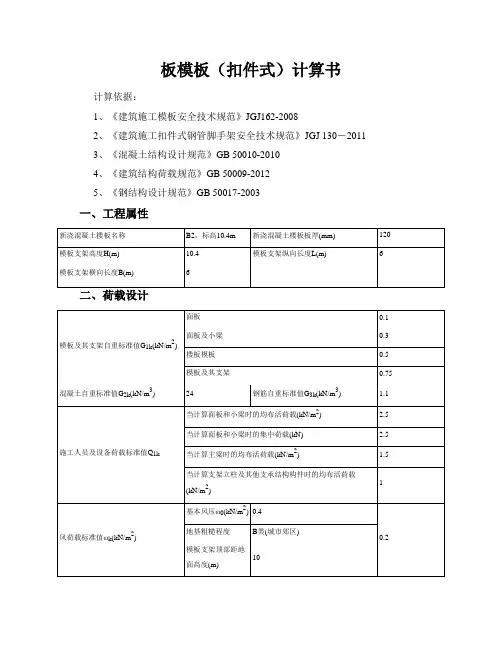

粮仓模板(扣件式)计算书_
板模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.12)+1.4×2.5，1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2.5] ×1=6.511kN/mq1静=0.9×[γG(G1k +(G2k+G3k)×h)×b] =0.9×[1.2×(0.1+(24+1.1)×0.12)×1]=3.361kN/mq1活=0.9×(γQ Q1k)×b=0.9×(1.4×2.5)×1=3.15kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.12))×1＝3.112kN/m计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×3.361×0.252+0.117×3.15×0.252＝0.044kN·m M2＝max[0.08q2L2+0.213pL，0.1q2L2+0.175pL]＝max[0.08×0.108×0.252+0.213×3.15×0.25，0.1×0.108×0.252+0.175×3.15×0.25]＝0.168kN·mM max＝max[M1，M2]＝max[0.044，0.168]＝0.168kN·mσ＝M max/W＝0.168×106/37500＝4.487N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×3.112×2504/(100×10000×281250)=0.029mm ν＝0.029mm≤[ν]＝L/250＝250/250＝1mm满足要求！五、小梁验算11k2k3k1k1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.12)+1.4×2.5，1.35×(0.3+(24+1.1)×0.12)+1.4×0.7×2.5]×0.25=1.682kN/m因此，q1静＝0.9×1.2×(G1k+(G2k+G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.12)×0.25=0.894kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.25＝0.787kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.25＝0.081kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×0.894×1.22+0.125×0.787×1.22＝0.303kN·m M2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.081×1.22+0.203×3.15×1.2，0.125×0.081×1.22+0.188×3.15×1.2]＝0.776kN·mM 3＝max[q 1L 12/2，q 2L 12/2+pL 1]=max[1.682×0.22/2，0.081×0.22/2+3.15×0.2]＝0.632kN·mM max ＝max[M 1，M 2，M 3]＝max[0.303，0.776，0.632]＝0.776kN·m σ=M max /W=0.776×106/64000=12.117N/mm 2≤[f]=15.444N/mm 2 满足要求！ 2、抗剪验算V 1＝0.625q 1静L+0.625q 1活L ＝0.625×0.894×1.2+0.625×0.787×1.2＝1.261kN V 2＝0.625q 2L+0.688p ＝0.625×0.081×1.2+0.688×3.15＝2.228kN V 3＝max[q 1L 1，q 2L 1+p]＝max[1.682×0.2，0.081×0.2+3.15]＝3.166kN V max ＝max[V 1，V 2，V 3]＝max[1.261，2.228，3.166]＝3.166kNτmax =3V max /(2bh 0)=3×3.166×1000/(2×60×80)＝0.989N/mm 2≤[τ]=1.782N/mm 2 满足要求！ 3、挠度验算q ＝(γG (G 1k +(G 2k +G 3k )×h))×b=(1×(0.3+(24+1.1)×0.12))×0.25＝0.828kN/m 挠度,跨中νmax ＝0.521qL 4/(100EI)=0.521×0.828×12004/(100×9350×256×104)＝0.374mm ≤[ν]＝L/250＝1200/250＝4.8mm ；悬臂端νmax ＝ql 14/(8EI)=0.828×2004/(8×9350×256×104)＝0.007mm ≤[ν]＝2×l 1/250＝2×200/250＝1.6mm 满足要求！六、主梁验算主梁类型钢管 主梁截面类型(mm)Φ48×3.5 主梁计算截面类型(mm) Ф48×3 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 125 主梁截面抵抗矩W(cm 3) 4.49 主梁弹性模量E(N/mm 2) 206000 主梁截面惯性矩I(cm 4) 10.78 主梁计算方式 三等跨连续梁 可调托座内主梁根数2主梁受力不均匀系数0.61、小梁最大支座反力计算q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×1.5，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×1.5]×0.25＝1.421kN/mq1静＝0.9×1.2×(G1k +(G2k+G3k)×h)×b＝0.9×1.2×(0.5+(24+1.1)×0.12)×0.25＝0.948kN/mq1活＝0.9×1.4×Q1k×b＝0.9×1.4×1.5×0.25＝0.472kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.12))×0.25＝0.878kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×1.421×1.2＝2.131kN按悬臂梁，R1＝1.421×0.2＝0.284kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝1.279kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×0.878×1.2＝1.317kN按悬臂梁，R'1＝q2l1=0.878×0.2＝0.176kNR'＝max[R'max，R'1]×0.6＝0.79kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.697×106/4490=155.219N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×3.299×1000/424＝15.562N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)跨中νmax =1.499mm ≤[ν]=1200/250=4.8mm 悬挑段νmax ＝0.625mm ≤[ν]=2×200/250=1.6mm 满足要求！ 5、支座反力计算 承载能力极限状态 图一支座反力依次为R 1=4.375kN ，R 2=6.497kN ，R 3=6.497kN ，R 4=4.375kN七、可调托座验算满足要求！八、立柱验算剪刀撑设置普通型 立柱顶部步距h d (mm) 900 立柱伸出顶层水平杆中心线至支撑点的长度a(mm)200顶部立柱计算长度系数μ11.386非顶部立柱计算长度系数μ2 1.755 钢管截面类型(mm) Φ48×3.5 钢管计算截面类型(mm) Ф48×3 钢材等级Q235 立柱截面面积A(mm 2) 424 立柱截面回转半径i(mm) 15.9 立柱截面抵抗矩W(cm 3)4.49抗压强度设计值[f](N/mm 2)205顶部立柱段：l01=kμ1(h d+2a)=1×1.386×(900+2×200)=1802mm非顶部立柱段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632.5/15.9=165.566≤[λ]=210满足要求！2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q1有所不同：小梁验算q1＝1×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×0.25 = 1.369kN/m同上四～六步计算过程，可得：R1＝4.214kN，R2＝6.258kN，R3＝6.258kN，R4＝4.214kN顶部立柱段：l01=kμ1(h d+2a)=1.217×1.386×(900+2×200)=2192.791mmλ1=l01/i=2192.791/15.9=137.911查表得，φ＝0.362不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[4.214，6.258，6.258，4.214]/0.6=10.43kN f＝N1/(ΦA)＝10430/(0.362×424)＝67.953N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝1×γQφcωk×l a×h2/10＝1×1.4×0.9×0.2×1.2×1.52/10＝0.068kN·mN1w=Max[R1,R2,R3,R4]/0.6+M w/l b=Max[4.214,6.258,6.258,4.214]/0.6+0.068/1.2=10.486kN f＝N1w/(φA)+ M w/W＝10486/(0.362×424)+0.068×106/4490＝83.463N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.217×1.755×1500=3203.753mmλ=l0/i=3203.753/15.9=201.494查表得，φ1=0.179不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[4.214,6.258,6.258,4.214]/0.6+1×1.2×0.15×10. 4=12.302kNf=N/(φ1A)＝12.302×103/(0.179×424)=162.09N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝1×γQφcωk×l a×h2/10＝1×1.4×0.9×0.2×1.2×1.52/10＝0.068kN·mN w=Max[R1,R2,R3,R4]/0.6+1×γG×q×H+M w/l b=Max[4.214,6.258,6.258,4.214]/0.6+1×1.2×0. 15×10.4+0.068/1.2=12.358kNf=N w/(φ1A)+M w/W＝12.358×103/(0.179×424)+0.068×106/4490=177.973N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=10.4/6=1.733≤3满足要求，不需要进行抗倾覆验算！十、立柱地基基础验算f ak 140kPa满足要求！。
350mm厚板模板(扣件式)计算书
板模板（扣件式）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性筑物地面高度(m)风荷载体型系数μs 单榀模板支架μst0.161整体模板支架μstw 1.214 ωfk=ω0μzμstw=0.155 竖向封闭栏杆μs 1 ωmk=ω0μzμs=0.128结构重要性系数γ0 1 脚手架安全等级II级主梁布置方向平行立杆纵向方向立杆纵向间距l a(mm) 750立杆横向间距l b(mm) 750 水平拉杆步距h(mm) 1500小梁间距l(mm) 300 小梁最大悬挑长度l1(mm) 50主梁最大悬挑长度l2(mm) 150 结构表面的要求结构表面隐蔽模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000 面板计算方式简支梁W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝1×max[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.1+(24+1.1)×0.35)+1.4×2.5，1.35×(0.1+(24+1.1)×0.35)+1.4×0.7×2.5] ×1=14.445kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.35))×1＝8.885kN/m计算简图如下：1、强度验算M max＝q1l2/8＝14.445×0.32/8＝0.163kN·mσ＝M max/W＝0.163×106/37500＝4.333N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×8.885×3004/(384×10000×281250)=0.333mmν＝0.333mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19小梁计算方式二等跨连续梁11k2k3k1k1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.3+(24+1.1)×0.35)+1.4×2.5，1.35×(0.3+(24+1.1)×0.35)+1.4×0.7×2.5]×0.3=4.414kN/m因此，q1静＝1×1.35×(G1k +(G2k+G3k)×h)×b=1×1.35×(0.3+(24+1.1)×0.35)×0.3=3.679kN/mq1活＝1×1.4×0.7×Q1k×b=1×1.4×0.7×2.5×0.3＝0.735kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.679×0.752+0.125×0.735×0.752＝0.31kN·mM2＝q1L12/2=4.414×0.052/2＝0.006kN·mM max＝max[M1，M2]＝max[0.31，0.006]＝0.31kN·mσ=M max/W=0.31×106/4250=73.033N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.679×0.75+0.625×0.735×0.75＝2.069kN V2＝q1L1＝4.414×0.05＝0.221kNV max＝max[V1，V2]＝max[2.069，0.221]＝2.069kNτmax=2V max/A=2×2.069×1000/398＝10.398N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.35))×0.3＝2.726kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.726×7504/(100×206000×10.19×104)＝0.214mm≤[ν]＝L/250＝750/250＝3mm；悬臂端νmax＝ql14/(8EI)=2.726×504/(8×206000×10.19×104)＝0mm≤[ν]＝2×l1/250＝2×50/250＝0.4mm满足要求！六、主梁验算q1＝1×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k， 1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1×max[1.2×(0.5+(24+1.1)×0.35)+1.4×2.5，1.35×(0.5+(24+1.1)×0.35)+1.4×0.7×2.5]×0.3＝4.495kN/mq1静＝1×1.35×(G1k+(G2k+G3k)×h)×b＝1×1.35×(0.5+(24+1.1)×0.35)×0.3＝3.76kN/mq1活＝1×1.4×0.7×Q1k×b ＝1×1.4×0.7×2.5×0.3＝0.735kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.35))×0.3＝2.786kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×4.495×0.75＝4.214kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L +q1l1＝(0.375×3.76+0.437×0.735)×0.75+4.495×0.05＝1.523kNR＝max[R max，R1]＝4.214kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.786×0.75＝2.611kN按二等跨连续梁悬臂梁，R'1＝0.375q2L +q2l1＝0.375×2.786×0.75+2.786×0.05＝0.923kNR'＝max[R'max，R'1]＝2.611kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.851×106/4250=200.288N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×6.321×1000/398＝31.764N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=0.785mm≤[ν]=750/250=3mm悬挑段νmax＝0.536mm≤[ν]=2×150/250=1.2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=9.394kN，R2=10.417kN，R3=11.664kN，R4=6.45kN图二支座反力依次为R1=7.859kN，R2=11.104kN，R3=11.104kN，R4=7.859kN七、扣件抗滑移验算荷载传递至立杆方式双扣件扣件抗滑移折减系数k c 1按上节计算可知，扣件受力N＝11.664kN≤R c=k c×12=1×12=12kN满足要求！八、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(500+2×200)=1247mm非顶部立杆段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632/16=164.5≤[λ]=210满足要求！2、立杆稳定性验算考虑风荷载:顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(500+2×200)=1441mm非顶部立杆段：l0=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l0]/i=3041/16=190.062查表得，φ1=0.199M wd=γ0×φwγQ M wk=γ0×φwγQ(ζ2w k l a h2/10)=1×0.6×1.4×(1×0.021×0.75×1.52/10)=0.003kN·mN d=Max[R1,R2,R3,R4]+1×γG×q×H=Max[9.394,11.104,11.664,7.859]+1×1.35×0.15×3.6=12. 393kNf d=N d/(φ1A)+M wd/W＝12.393×103/(0.199×398)+0.003×106/4250=157.173N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/6.6=0.545≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.75×0.155=0.116kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l a×H m×ωmk=0.75×3.9×0.128=0.374kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.116+3.6×0.374=2.101kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=6.62×0.75×[0.15×3.6/(0.75×0.75)+0.5]+2×1×6.6/2=54 .298kN.m≥3γ0M ok =3×1×2.101=6.303kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=2320mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.911+0.25×0)×1×2320×380/1000=562.196kN≥F1=12.393kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000mm2F=1.35βcβl f c A ln=1.35×1×3×9.686×40000/1000=1569.132kN≥F1=12.393kN满足要求！。
电梯井顶板模板(扣件式)计算书
板模板（扣件式）计算书一、工程属性模板设计平面图模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)四、面板验算现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。
计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.12)+1.4×2.5，1.35×(0.1+(1.1+24)×0.12)+1.4×0.7×2.5] ×1=6.51kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/mp＝0.9×1.3×Q1K=0.9×1.4×2.5＝3.15kNMmax ＝max[q1l2/8,q2l2/8+pl/4]=max[6.51×0.32/8，0.11×0.32/8+3.15×0.3/4]= 0.24kN·mσ＝Mmax/W＝0.24×106/37500＝6.33N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝(G1k +(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.12)×1=3.11kN/mν＝5ql4/(384EI)＝5×3.11×3004/(384×10000×281250)＝0.12mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！五、小梁验算b取整取整度为275mm，因此需进行最不利组合，计算简图如下：1、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.3+(1.1+24)×0.12)+1.4×2.5，1.35×(0.3+(1.1+24)×0.12)+1.4×0.7×2.5]×0.3＝2.02kN/m因此，q1静＝0.9×1.2(G1k+(G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.12)×0.3＝1.07kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.3＝0.94kN/mM1＝0.125q1静L2+0.125q1活L2＝0.125×1.07×12+0.125×0.94×12＝0.25kN·mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.3＝0.1kN/mp＝0.9×1.4×Q1k=0.9×1.4×2.5＝3.15kN/mM2＝0.07q2L2+0.203pL＝0.07×0.1×12+0.203×3.15×1＝0.65kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[2.02×0.282/2，0.1×0.282/2+3.15×0.28]＝0.87kN·mMmax ＝max[M1，M2，M3]＝max[0.25，0.65，0.87]＝0.87kN·mσ＝Mmax/W＝0.87×106/9280＝93.74N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.07×1+0.625×0.94×1＝1.26kNV2＝0.625q2L+0.688p＝0.625×0.1×1+0.688×3.15＝2.23kNV3＝max[q1L1，q2L1+p]＝max[2.02×0.28，0.1×0.28+3.15]＝3.18kNVmax ＝max[V1，V2，V3]＝max[1.26，2.23，3.18]＝3.18kNτmax ＝Vmax/(8Izδ)[bh2-(b-δ)h2]=3.18×1000×[40×802-(40-4)×762]/(8×371300×4)＝12.85N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算q=(G1k +(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.12)×0.3＝0.99kN/m跨中νmax＝0.521qL4/(100EI)=0.521×0.99×10004/(100×206000×371300)＝0.07mm≤[ν]＝l/400＝1000/400＝2.5mm悬臂端νmax＝qL4/(8EI)=0.99×2754/(8×206000×371300)＝0.01mm≤[ν]＝l1/400＝275/400＝0.69mm满足要求！六、主梁验算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.12)+1.4×1.5，1.35×(0.5+(1.1+24)×0.12)+1.4×0.7×1.5]×0.3＝1.7kN/mq1静＝0.9×1.2(G1k+ (G3k+G2k)×h)×b=0.9×1.2×(0.5+(1.1+24)×0.12)×0.3＝1.14kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×1.5×0.3＝0.57kN/mq2＝(G1k+ (G3k+G2k)×h)×b=(0.5+(1.1+24)×0.12)×0.3=1.05kN/m承载能力极限状态按二跨连续梁，Rmax ＝1.5q1L＝1.5×1.7×1＝2.56kN按悬臂梁，R1＝q1l=1.7×0.28＝0.47kNR＝max[Rmax ，R1]＝2.56kN;同理，R'＝1.81kN，R''＝1.81kN 正常使用极限状态按二跨连续梁，Rmax ＝1.5q2L＝1.5×1.05×1＝1.58kN按悬臂梁，R1＝q2l=1.05×0.28＝0.29kNR＝max[Rmax ，R1]＝1.58kN;同理，R'＝1.12kN，R''＝1.12kN 2、抗弯验算计算简图如下：主梁弯矩图(kN·m)Mmax＝0.83kN·mσ＝Mmax/W＝0.83×106/4730＝176.06N/mm2≤[f]＝205N/mm2 满足要求！3、抗剪验算主梁剪力图(kN)Vmax＝4.14kNτmax ＝2Vmax/A=2×4.14×1000/450＝18.39N/mm2≤[τ]＝125N/mm2满足要求！4、挠度验算主梁变形图(mm) ＝0.91mmνmax=0.91mm≤[ν]=1000/400=2.5mm 跨中νmax悬挑段ν＝0.37mm≤[ν]=200/400=0.5mmmax满足要求！七、立柱验算顶部立杆段：l01=kμ1(hd+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632.5mmλ=l/i=2633.4/15.9=165.62≤[λ]=210 长细比满足要求！2、立柱稳定性验算顶部立杆段：l01=kμ1(hd+2a)=1.291×1.386×(1500+2×200)=3399.719mmλ1＝l01/i＝3399.719/15.9＝213.819，查表得，φ1＝0.16Mw =0.92×1.4ωklah2/10=0.92×1.4×0.22×1×1.52/10＝0.06kN·mNw ＝0.9[1.2ΣNGik+0.9×1.4Σ(NQik+Mw/lb)]=0.9×[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×1×1+0.92×1.4×0.06/1＝4.99kNf＝ Nw /(φA)+ Mw/W＝4989.46/(0.16×450)+0.06×106/4730＝80.95N/mm2≤[f]＝205N/mm2满足要求！Mw =0.92×1.4ωklah2/10=0.92×1.4×0.22×1×1.52/10＝0.06kN·mNw ＝0.9[1.2ΣNGik+0.9×1.4Σ(NQik+Mw/lb)]=0.9×[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×1×1+0.92×1.4×0.06/1＝5.26kNf＝ Nw /(φA)+ Mw/W＝5259.46/(0.16×450)+0.06×106/4730＝84.7N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算满足要求！九、立柱地基基础验算f ak 70kPa满足要求！。
扣件钢管楼板模板支架计算书
扣件钢管楼板模板支架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。
计算参数:模板支架搭设高度为3.8m，立杆的纵距 b=1.0m，立杆的横距 l=1.0m，立杆的步距 h=1.40m。
模板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方40×90mm，间距150mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm2。
模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载3.00kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元按照模板规范4.3.1条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.10×0.25+0.30)+1.40×3.00=12.090kN/m2由永久荷载效应控制的组合S=1.35×24.00×0.25+0.7×1.40×3.00=11.040kN/m2由于可变荷载效应控制的组合S最大，永久荷载分项系数取1.2，可变荷载分项系数取1.40采用的钢管类型为48.3×3.6。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
考虑0.9的结构重要系数，静荷载标准值 q1 = 0.9×(25.100×0.250×1.000+0.300×1.000)=5.917kN/m考虑0.9的结构重要系数，活荷载标准值 q2 = 0.9×(0.000+3.000)×0.1=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×5.326+1.40×2.430)×0.150×0.150=0.022kN.m经计算得到面板抗弯强度计算值 f = 0.022×1000×1000/48600=0.453N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×5.326+1.4×2.430)×0.150=0.881kN截面抗剪强度计算值 T=3×881.0/(2×900.000×18.000)=0.082N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×5.326×1504/(100×6000×437400)=0.007mm面板的最大挠度小于150.0/250,满足要求!(4)2.5kN集中荷载作用下抗弯强度计算经过计算得到面板跨中最大弯矩计算公式为 M = 0.2Pl+0.08ql2面板的计算宽度为1200.000mm集中荷载 P = 2.5kN考虑0.9的结构重要系数，静荷载标准值 q = 0.9×(25.100×0.250×1.200+0.300×1.200)=7.101kN/m面板的计算跨度 l = 150.000mm经计算得到 M = 0.200×0.9×1.40×2.5×0.150+0.080×1.20×7.101×0.150×0.150=0.110kN.m 经计算得到面板抗弯强度计算值 f = 0.110×1000×1000/48600=2.260N/mm2面板的抗弯强度验算 f < [f],满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板模板（扣件式）组合钢模板计算书计算依据：
1、《建筑施工模板安全技术规范》JGJ162-2008
2、《组合钢模板技术规范》GB/T50214-2013
3、《混凝土结构设计规范》GB50010-2010
4、《建筑结构荷载规范》GB 50009-2012
5、《钢结构设计规范》GB 50017-2003
一、工程属性
小梁间距(mm) 300 小梁一端悬挑长度(mm) 50
结构表面的要求结构表面外露模板及支架计算依据《建筑施工模板安
全技术规范》
JGJ162-2008 设计简图如下：
模板设计平面图
模板设计剖面图(楼板长向)
模板设计剖面图(楼板宽向)
四、面板验算
1号面板长度l(mm) 1500 面板块数 5
面板宽度b(mm) 600 面板厚度(mm) 3
荷载设计值折减系数 1 面板截面惯性矩I(cm4) 90.7 面板截面抵抗矩W(cm3) 21.1 面板抗弯强度设计值[f](N/mm2) 205 面板弹性模量E(N/mm2) 206000 面板一端悬臂长(mm) 50 小梁间距(mm) 300
JGJ162-2008，5.2.1条，面板可按简支梁计算。
所以面板受力简图如下：
1、强度验算
q1＝1×0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k， 1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=1×0.9max[1.2×(0.3+(1.1+24)×0.5)+1.4×2.5，
1.35×(0.3+(1.1+24)×0.5)+1.4×0.7×
2.5] ×0.6=10.691kN/m
q2＝1×0.9×1.35×G1k×b＝1×0.9×1.35×0.3×0.6=0.219kN/m
p＝1×0.9×1.4×0.7×Q1k＝1×0.9×1.4×0.7×2.5＝2.205kN
M1=q1l2/8=10.691×0.32/8=0.12kN·m
M2=q2l2/8+pl/4=0.219×0.32/8+2.205×0.3/4=0.168kN·m
M3=max[q1l2/2，q2l2/2+pl]=max[10.691×0.252/2，
0.219×0.252/2+2.205×0.25]=0.558kN·m
M max＝max[0.12，0.168，0.558]= 0.558kN·m
σ＝M max/W＝0.558×106/21100＝26.449N/mm2≤[f]＝205N/mm2
满足要求！
2、挠度验算
q＝(G1k+(G3k+G2k)×h)×b=(0.3+(1.1+24)×0.5)×0.6=7.71kN/m
跨中νmax＝5ql4/(384EI)＝5×7.71×3004/(384×206000×907000)＝0.004mm≤1.5mm
悬臂端νmax＝ql4/(8EI)＝7.71×2504/(8×206000×907000)＝0.02mm≤1.5mm
满足要求！
五、小梁验算
小梁类型方钢管小梁材料规格(mm) □70×70×4
小梁抗弯强度设计值[f](N/mm2) 205 小梁抗剪强度设计值[τ](N/mm2) 125
小梁弹性模量E(N/mm2) 206000 小梁截面抵抗矩W(cm3) 20.61
小梁截面惯性矩I(cm4) 72.12
b取整取整
度为550mm，因此需进行最不利组合，计算简图如下：
1、强度验算
q1＝1×0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k， 1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=1×0.9×max[1.2×(0.5+(1.1+24)×0.5)+1.4×2.5，
1.35×(0.5+(1.1+24)×0.5)+1.4×0.7×
2.5]×0.4/1＝7.224kN/m
因此，q1静＝1×0.9×1.35×(G1k+(G3k+G2k)×h)×b＝1×0.9×1.35×(0.5+(1.1+24)×0.5)×0.4/1＝6.342kN/m
q1活＝1×0.9×0.7×0.98×Q1k×b＝1×0.9×0.7×0.98×2.5×0.4/1=0.882kN/m q2＝1×0.9×1.35×G1k×b＝1×0.9×1.35×0.5×0.4/1＝0.243kN/m
p＝1×0.9×0.7×0.98×Q1k/1＝1×0.9×0.7×0.98×2.5/1＝2.205kN
M1＝0.107q1静L2+0.121q1活L2＝0.107×6.342×0.62+0.121×0.882×0.62＝0.283kN·m M2＝max[0.077q2L2+0.21pL，0.107q2L2+0.181pL]＝max[0.077×0.243×0.62+0.21×2.205×0.6，0.107×0.243×0.62+0.181×2.205×0.6]＝
0.285kN·m
M3＝max[q1L12/2，q2L12/2+pL1]=max[7.224×0.552/2，0.243×0.552/2+2.205×0.55]＝1.25kN·m
M max＝max[M1，M2，M3]＝max[0.283，0.285，1.25]＝1.25kN·m
σ＝M max/W＝1.25×106/20610＝60.626N/mm2≤[f]＝205N/mm2
满足要求！
2、抗剪验算
V1＝0.607q1静L+0.62q1活L＝0.607×6.342×0.6+0.62×0.882×0.6＝2.638kN
V2＝0.607q2L+0.681p＝0.607×0.243×0.6+0.681×2.205＝1.59kN
V3＝max[q1L1，q2L1+p]＝max[7.224×0.55，0.243×0.55+2.205]＝3.973kN
V max＝max[V1，V2，V3]＝max[2.638，1.59，3.973]＝3.973kN
τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=3.973×1000×[70×702-(70-8)×622]/(8×721200×8)＝9.011N/mm2≤[τ]＝125N/mm2
满足要求！
3、挠度验算
q＝(G1k+(G3k+G2k)×h)×b/1=(0.5+(24+1.1)×0.5)×0.4/1＝5.22kN/m
跨中νmax＝0.632qL4/(100EI)=0.632×5.22×6004/(100×206000×721200)＝0.029mm≤[ν]＝l/400＝600/400＝1.5mm
悬臂端νmax＝qL4/(8EI)=5.22×5504/(8×206000×721200)＝0.402mm≤[ν]＝2l1/400＝2×550/400＝2.75mm
满足要求！
六、立柱验算
满足要求！
查表得，φ＝0.81
f=N/(φA)=0.9×max[1.2×(1.1+(1.1+24)×0.5)+1.4×1.5,
1.35×(1.1+(1.1+24)×0.5)+1.4×0.7×1.5]×0.6×0.4×1000/(0.81×424)=4.298×1000/343.44= 1
2.514N/mm2≤[f]=205N/mm2
满足要求！
七、可调托座验算
满足要求！
八、立柱地基基础验算
f ak 100kPa
满足要求！。
