圆柱形墩柱模板计算书

混凝土重量F1=牛腿体积*重力密度= a*b*c*γc
59.488 KN
其中:a为牛腿长度
2.6 m
b为牛腿宽度
1.1 m
c为牛腿高度
0.8 m
模板重量F2=
19 KN
人员重量F3=
1
KN
牛腿支架总受力为F4= 79.488 KN
牛腿支架有两个支架组成,单个支架受力为F= F4/2=
39.744 KN
W
=
bh 6
2
= 10×6 2
6
=
60 mm3
其中:b为板宽,取10mm;
h为板厚,取6mm。
面板最大内力为:
σ=M =
W
125.10976 <f=215N/mm2
(2)挠度验算
圆弧面板受力为径向力,且受力均匀,径向变形相同,故无径向挠度。
2
I
=
b h 3
五、纵肋计算 12
=
1 0 × 63 12
F=0.22γct0β1β2V1/2
⑴ (8-8)
F=γcH
312 KN/㎡
⑵ (8-9)
混凝土侧压力的计算分布图形如图所示,有效压头高度h(m)按下式计算:
h=F/γc
2.86 m
(8-10)
取两式的较小值
F:新浇混凝土对模板的侧压力(KN/㎡);计算得
74.4216 KN/㎡
γc:新浇混凝土的重力密度(KN/m³),取值
将牛腿支架简化为如下图所示的模型,将牛腿支架受力化为均布载荷q
则q=
F/a 15.2861538 KN/m
即
15.2862 N/mm
将模型及受力情况在力学求解器中分析,模型如下:

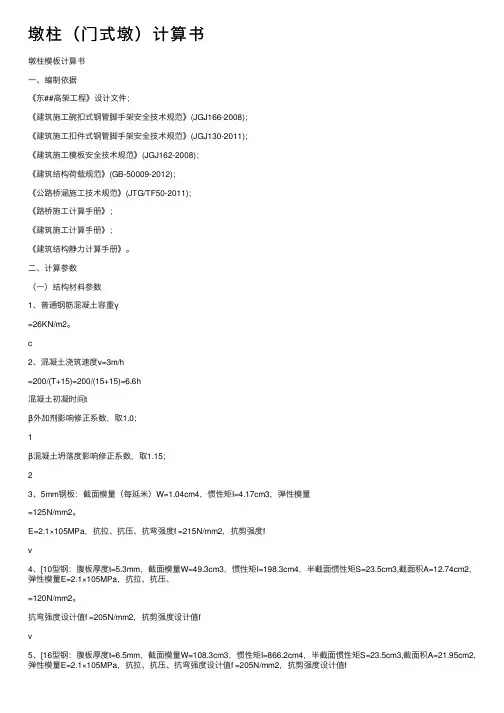

墩柱(门式墩)计算书

墩柱(门式墩)计算书墩柱模板计算书⼀、编制依据《东##⾼架⼯程》设计⽂件;《建筑施⼯碗扣式钢管脚⼿架安全技术规范》(JGJ166-2008);《建筑施⼯扣件式钢管脚⼿架安全技术规范》(JGJ130-2011);《建筑施⼯模板安全技术规范》(JGJ162-2008);《建筑结构荷载规范》(GB-50009-2012);《公路桥涵施⼯技术规范》(JTG/TF50-2011);《路桥施⼯计算⼿册》;《建筑施⼯计算⼿册》;《建筑结构静⼒计算⼿册》。
⼆、计算参数(⼀)结构材料参数1、普通钢筋混凝⼟容重γ=26KN/m2。
c2、混凝⼟浇筑速度v=3m/h=200/(T+15)=200/(15+15)=6.6h混凝⼟初凝时间tβ外加剂影响修正系数,取1.0;1β混凝⼟坍落度影响修正系数,取1.15;23、5mm钢板:截⾯模量(每延⽶)W=1.04cm4,惯性矩I=4.17cm3,弹性模量=125N/mm2。
E=2.1×105MPa,抗拉、抗压、抗弯强度f =215N/mm2,抗剪强度fv4、[10型钢:腹板厚度t=5.3mm,截⾯模量W=49.3cm3,惯性矩I=198.3cm4,半截⾯惯性矩S=23.5cm3,截⾯积A=12.74cm2,弹性模量E=2.1×105MPa,抗拉、抗压、=120N/mm2。
抗弯强度设计值f =205N/mm2,抗剪强度设计值fv5、[16型钢:腹板厚度t=6.5mm,截⾯模量W=108.3cm3,惯性矩I=866.2cm4,半截⾯惯性矩S=23.5cm3,截⾯积A=21.95cm2,弹性模量E=2.1×105MPa,抗拉、抗压、抗弯强度设计值f =205N/mm2,抗剪强度设计值f=120N/mm2。
v6、[20型钢:腹板厚度t=7mm,截⾯模量W=178.0cm3,惯性矩I=1780.4cm4,半截⾯惯性矩S=104.7cm3,截⾯积A=28.83cm2,弹性模量E=2.1×105MPa,抗拉、抗压、抗弯强度设计值f =205N/mm2,抗剪强度设计值f=120N/mm2。
墩柱模板计算书

墩柱模板计算书(原创版)目录一、前言1.编写目的2.工程背景3.墩柱模板计算书的作用二、墩柱模板的概述1.墩柱模板的定义2.墩柱模板的分类3.墩柱模板的结构组成三、墩柱模板的设计原则1.安全性2.经济性3.实用性四、墩柱模板的计算方法1.模板的尺寸计算2.模板的强度计算3.模板的稳定性计算五、墩柱模板的施工要点1.模板的选材2.模板的搭建3.模板的拆除六、墩柱模板的检查与维护1.模板的检查2.模板的维护七、结论1.墩柱模板计算书的重要性2.对工程的影响正文一、前言1.编写目的墩柱模板计算书是为了确保墩柱模板工程的安全、经济、实用而编写的,它包含了墩柱模板的设计原则、计算方法、施工要点和检查维护等内容,是墩柱模板工程的重要参考文件。
2.工程背景随着我国基础设施建设的快速发展,墩柱模板工程在桥梁、隧道、涵洞等工程中得到了广泛应用。
墩柱模板的质量直接影响到工程的安全和质量。
3.墩柱模板计算书的作用墩柱模板计算书是墩柱模板工程的设计、施工、检查和维护的重要依据,对于保证工程质量和安全具有重要作用。
二、墩柱模板的概述1.墩柱模板的定义墩柱模板是桥梁、隧道、涵洞等工程中用于墩柱施工的一种临时性支撑结构。
2.墩柱模板的分类墩柱模板根据材质、结构形式、用途等不同,可以分为多种类型。
3.墩柱模板的结构组成墩柱模板一般由模板主体、支撑系统、连接件等组成。
三、墩柱模板的设计原则1.安全性墩柱模板的设计应保证其使用过程中的安全性,避免发生坍塌等安全事故。
2.经济性墩柱模板的设计应考虑经济性,降低工程成本。
3.实用性墩柱模板的设计应考虑实用性,方便施工,提高工程效率。
四、墩柱模板的计算方法1.模板的尺寸计算模板的尺寸应根据墩柱的尺寸和施工工艺进行计算。
2.模板的强度计算模板的强度应根据工程荷载、材料性能等因素进行计算。
3.模板的稳定性计算模板的稳定性应根据模板的结构形式、尺寸、荷载等因素进行计算。
五、墩柱模板的施工要点1.模板的选材模板的选材应考虑材质的强度、刚度、耐久性等因素。
墩柱模板计算书

墩柱模板计算书墩柱模板构造尺寸见施工设计图纸,计算如下:解:依据《公路桥涵施工技术规范》(JTJ041-2000)P309页普通模板荷载的计算公式,结合现场施工的机具、设备情况,新浇混凝土对模板的最大侧压力为:P max =0.22rt0k1k2v1/2=0.22×26×6×1.15×31/2=68Kpa式中P max:新浇混凝土对模板的最大侧压力(Kpa);V:混凝土的浇筑速度(m/h),结合现场钢筋密集,取v=3m/h;t0:新浇混凝土的初凝时间(h),取t0=6小时;r:混凝土的容重r=26KN/m3k1:外加计影响修正系数,不掺加外加剂取1.0k2:混凝土塌落度(140~160mm)影响修正系数,取1.151、面板计算(1)强度计算选用模板区格中四面固结的最不利受力情况进行计算。
Ly/Lx=350/450=0.78 查《路桥施工计算手册》P775页,均布荷载作用下四面固结的板的计算系数,得:Km x0= -0.0679 Km y0= -0.0561KM x0= 0.0281 Km y0= 0.0138 K f=0.00188取1mm宽的板条作为计算单元,荷载q为:q=0.074×1=0.074N/mm支点处的弯矩为:M x0= Km x0×q×L x2= -0.0679×0.074×4502=-1017N·mmM y0= Km x0×q×L y2= -0.0561×0.074×3502=-509N·mm面板的截面系数:W=1/6×bh2=1/6×1×62=6mm3应力为:σmax=M max/W=1017/6=170Mpa<[σ]=215Mpa可满足施工要求。
跨中弯矩:M x= KM x×q×L x2= 0.0281×0.074×4502=421N·mm M y= KM y×q×L y2= 0.0138×0.074×3502=125N·mm 钢板的泊松比ζ=0.3 故需换算为:M x(ζ)= M x+ζM y=421+0.3×125=459N·mmM y(ζ)= M y+ζM x=125+0.3×421=251N·mm应力为:σmax=M max/W=459/6=76.5Mpa<[σ]=215Mpa可满足施工要求。
墩柱模板计算书

墩柱模板计算书
墩柱模板计算书是在建筑工程中用于计算和设计墩柱模板的文件,通常包括模板的尺寸、材料、支撑结构等方面的详细信息。
由于这种计算书是基于具体的工程要求和设计标准进行定制的,因此不同的工程可能有不同的计算书。
以下是可能包含在墩柱模板计算书中的一些基本信息:
1.结构要求:描述了墩柱模板的结构要求,包括荷载、抗震要求、
设计标准等。
2.材料规格:包括用于制作模板的材料规格,例如钢板、胶合板、
木材等。
3.模板尺寸:给出了墩柱模板的几何尺寸,包括高度、宽度、长
度等。
4.支撑结构:描述了模板的支撑结构,确保模板在施工期间能够
承受所需的荷载。
5.连接方式:说明了模板各部分之间的连接方式,以确保模板在
使用过程中的稳定性和安全性。
6.模板支撑点的位置:标明了模板支撑点的位置,确保模板能够
正确地支撑整个结构。
7.施工方法:提供了模板的搭建、拆除、维护等方面的具体施工
方法。
8.安全措施:包括了模板施工过程中的安全措施,以保障施工人
员的安全。
请注意,这些只是可能包含在墩柱模板计算书中的一些基本信息,实际的计算书内容会因工程的具体要求而有所不同。
在具体的工程中,应该由专业的工程师根据实际情况编制相应的计算书。

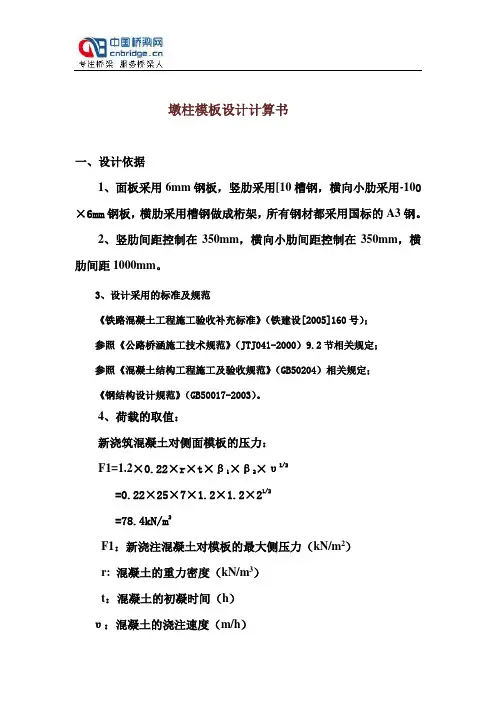

墩柱模板设计计算书

墩柱模板设计计算书一、设计依据1、面板采用6mm钢板,竖肋采用[10槽钢,横向小肋采用-100×6mm钢板,横肋采用槽钢做成桁架,所有钢材都采用国标的A3钢。
2、竖肋间距控制在350mm,横向小肋间距控制在350mm,横肋间距1000mm。
3、设计采用的标准及规范《铁路混凝土工程施工验收补充标准》(铁建设[2005]160号);参照《公路桥涵施工技术规范》(JTJ041-2000)9.2节相关规定;参照《混凝土结构工程施工及验收规范》(GB50204)相关规定;《钢结构设计规范》(GB50017-2003)。
4、荷载的取值:新浇筑混凝土对侧面模板的压力:F1=1.2×0.22×r×t×β1×β2×υ1/2=0.22×25×7×1.2×1.2×21/2=78.4kN/m2F1:新浇注混凝土对模板的最大侧压力(kN/m2)r: 混凝土的重力密度(kN/m3)t:混凝土的初凝时间(h)υ:混凝土的浇注速度(m/h)β1:外加剂影响修正系数,掺具有缓凝作用的外加剂时取1.2; β21:混凝土坍落度修正系数,取1.2倾倒混凝土时产生的水平荷载;F2=1.4×2=2.8 kN/m 2F=F1+F2=78.4+2.8=81.2 kN/m 2取F=80 kN/m 2二、计算(一)、面板验算1、强度验算1350350==ly lx 查表得=K mx 0=K my 0-0.0513,=K Mx =K My 0.0176 ,=K f 0.00127。
取1mm 宽的板条作为计算单元,荷载为:q=0.08×1=0.08N/mm求支座弯距:=M x 0=M y 0K my 0·q ·l y 2=-0.0513×0.08×3502=503 N ·mm 面板的截面系数:W=61bh 2=61×1×62=6mm 3应力为:σmax =W M max =6503=84N/mm 2<215 N/mm 2 满足要求。
45:1实心墩柱模板计算书

达坂城湿地特大桥45:1实心墩柱模板计算书荷载计算一、水平荷载统计:根据路桥混凝土的施工条件计算混凝土侧压力如下:1.新混凝土对模板的水平侧压力标准值按照《建筑工程大模板技术规程》(JGJ74-2003)附录B ,模板荷载及荷载效应组合B.0.2规定,可按下列二式计算,并取其最小值:2/121022.0V t F c ββγ= H F c γ=式中 F ------新浇筑混凝土对模板的最大侧压力(KN/m 2)。
γc ------混凝土的重力密度(kN/m 3)取25 kN/m 3。
t 0------新浇混凝土的初凝时间(h ),可按实测确定,现场提供初凝时间要求为6小时,当缺乏实验资料时,可采用t =200/(T +15)计算。
T ------混凝土的温度(25°C )。
V ------混凝土的浇灌速度(m/h ); 现场提供的浇筑速度不大于为2 m/h 。
H ------混凝土侧压力计算位置处至新浇混凝土顶面的总高度(m );取8.0m 。
Β1------外加剂影响修正系数,不掺外加剂时取1.0;掺缓凝外加剂取1.2,该工程取1.2。
Β2------混凝土坍落度影响系数,当坍落度小于100mm 时,取1.10不小于100mm ,取1.15。
本计算方案以混凝土坍落度高度为180mm,取1.15。
2/121022.0V t F c ββγ==0.22x25x6x1.2x1.15x21/2=64.4kN/m 2H F c γ==25x18=450kN/m 2混凝土对模板的水平侧压力取二者中的较小值,F=64.4kN/m2作为模板水平侧压力的标准值。
2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4kN/m2(泵送混凝土)3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4kN/m2(作用范围在新浇筑的混凝土侧压力的有效压头高度之内)二、水平侧压力的荷载组合荷载分项系数:新浇混凝土时对模板侧面的压力r1=1.2;活荷载分项系数r=1.41.总体水平侧压力的设计值为F=64.4*1.2=78.28kN/m2设模板受力分析采用总体水平侧压力设计值2.模板的变形分析采用新浇混凝土对模板水平侧压力的标准值算刚度时荷载的分项系数取1.0F=64.4*1.0=64.4kN/m2标1.1模板的计算 (第二套)已知:墩身的最大截面为7800*3100及结构形式(见图1),两端圆弧最大半径R1550;现选取4700*2000的平模板(见图2),面板为6mm,竖边框为2000*120*14的钢板,横边框为4700*120*14的钢板,竖筋为[12#槽钢,间距360mm,横筋为8*120的钢板间距400mm,背楞竖向间距为1000mm;圆弧模板:面板为6mm,连接法兰为14*120的钢板,竖边框为14*120的钢板,环筋12*120的钢板(通长)间距400mm,竖筋为[12#槽钢;模板连接螺栓为M20*65;(图1)(图2)平模面板强度的计算面板首先把砼侧压力传给通长的竖筋,次筋是断开,竖筋间距360mm,横筋间距400mm,背楞水平间距1000mm,所以面板支撑空间最大距离为360mm*400mm。
墩柱计算书

墩柱模板计算书编制:批准:安徽奥发模板公司墩柱模板设计计算书已知条件:设计模板的面板采用6㎜厚度Q235钢板,贴面板的纵肋采用10号槽钢,间距250-350mm;横筋为10mm筋板,间距为400mm;背楞采用18号槽钢,间距700㎜。
浇注时采用泵送混凝土进行浇筑,浇注速度为:1.74m/h,穿墙对拉螺栓间距为3500mm,模板简图(图1)如下图:图1 模板简图一、荷载根据《建筑施工手册》第四版规定,新浇混凝土作用于模板最大侧压力P按下列二式计算,并取二式的较小值P=0.22rt0β1β221V(1)P=rH (2)式中P-新浇混凝土对侧板的压力(KN/m2)r——混凝土的重力密度(KN/m2)取26t——混凝土的初凝时间, T为混凝土的温度,可实测,暂取15t=200/(T+15)=200/(15+15)=6.7V——混凝土的浇注速度(1.74m/h)β1——外加剂影响修正系数1.2(不掺外加剂取1,掺具有缓凝作用的外加剂取1.2)β2——混凝土坍落度影响修正系数取1.15H ——混凝土计算位置处至新浇混凝土顶面的总高度(m) 式(1):P=0.22×26×6.7×1.2×1.15×1.7421=69.76(KN/㎡) 式(2):P=26×5.4=140.4(KN/㎡)取二式中的小值,故取混凝土的侧压力P=69.76(KN/㎡) 新浇注混凝土侧压力设计值:F 1=69.76×1.2=83.712KN/m 2。
倾倒混凝土时荷载标准值查表得6 KN/m 2其设计值为F 2=6×1.4=8.4 KN/m 2 F 3= F 1 +F 2=83.712+8.4=92.112KN/m 2。
F 4][2121v c H tc v c c -+=γ0.11=c ,45.02=c ,2)1636(+=T t ,代入上式得:F 4=77.25KN取小值,所以F 4=77.25KN 二、 面板验算(1)选面板小方格中最不利情况计算:即三面固定一面简支(双向板) (2)强度验算取10mm 宽面板条为计算单元荷载为 q=0.07725 KN/mm ×10=0.77N/mm根据1=y x l l /,查建筑设计手册“常用结构计算”中“荷载与结构静力计算表”(表2-20) 得mmN ql M x x ⋅=⨯⨯-=⨯=739240077.02200.06系数m mN ql M y y ⋅=⨯⨯-=⨯=677640077.02200.055系数截面抵抗矩:)(6061032为板厚h m m W W yx =⨯===66bh22202152.123607392m m N f m m N W M x x x =<===∴σ22021594.112606776m m N f m m N W M yyy =<===σ(3)挠度验算根据 1.0400/400==y x l l /,从建筑设计手册“常用结构计算”表2-20中查得Kql 4max⋅=0.0016ω而6235231054.41)3.01(12106106.2)1(12⨯=-⨯⨯⨯=-=γb Eh Km m m m 5.164.01054.4140065.064max<=⨯⨯⋅=∴0.0016ω 三、 纵肋计算纵肋、面板共同工作承受外力,纵肋的材料规格为[10#,知其截面积21274m m A =,41983000mm I x =计算简图 背楞是纵肋的支承,根据背楞的布置(图2),荷载为mm N q 8.30400=⨯=0.077q=30.8N/mm图2 纵肋计算简图(2)强度验算板肋共同作用时确定面板的有效宽度1b (图3):378544)650(127434006mm S =+⨯+⨯⨯=图3 面板与纵肋组合截面2367440061274m m A =⨯+= mm A S y 38.213674785441===∴m m y 62.8438.211062=-=422395.4320129)210062.84(12701980000)338.21(6400126400m m I =-⨯++-⨯⨯+⨯=3108.202064m m y IW ==上323.51053m m y I W ==下m m N M .188********.302=⨯⨯=0.125最大应力:f m m N W M <===2/95.363.510531886500上σ(1) 挠度验算yx图4 背楞变形图可得最大变形为max ω=0.043<1.5,满足变形要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
附件四 墩柱模板计算书 一、 计算依据 1、《铁路桥涵设计基本规范》(TB10002.1-2005) 2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005) 3、《铁路混凝土与砌体工程施工规范》(TB10210-2001) 4、《钢筋混凝土工程施工及验收规范》(GBJ204-83) 5、《铁路组合钢模板技术规则》(TBJ211-86) 6、《铁路桥梁钢结构设计规范》(TB10002.2-2005) 7、《铁路桥涵施工规范》(TB10203-2002) 8、《京沪高速铁路设计暂行规定》(铁建设[2004]) 9、《钢结构设计规范》(GB50017—2003)
二、 设计参数取值及要求 1、混凝土容重:25kN/m3; 2、混凝土浇注速度:2m/h; 3、浇注温度:15℃; 4、混凝土塌落度:16~18cm; 5、混凝土外加剂影响系数取1.2; 6、最大墩高17.5m; 7、设计风力:8级风; 8、模板整体安装完成后,混凝土泵送一次性浇注。
三、 荷载计算 1、新浇混凝土对模板侧向压力计算 混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。新浇混凝土对模板侧向压力分布见图1。 附件四 图1新浇混凝土对模板侧向压力分布图 在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定,新浇混凝土对模板侧向压力按下式计算:
在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定,新浇混凝土对模板侧向压力按下式计算: 新浇混凝土对模板侧向压力按下式计算: Pmax=0.22γt0K1K2V1/2 Pmax =γh 式中: Pmax ------新浇筑混凝土对模板的最大侧压力(kN/m2) γ------混凝土的重力密度(kN/m3)取25kN/m3 t0------新浇混凝土的初凝时间(h); V------混凝土的浇灌速度(m/h);取2m/h h------有效压头高度; H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m); K1------外加剂影响修正系数,掺外加剂时取1.2; K2------混凝土塌落度影响系数,当塌落度小于30mm时,取0.85;50~90mm时,取1;110~150mm时,取1.15。 Pmax=0.22γt0K1K2V1/2=0.22×25×8×1.2×1.15×21/2=85.87 kN/m2 h= Pmax/γ=87.87/25=3.43m
max7272240kPa1.621.6P
附件四 由计算比较可知:以上两种规范差别较大,为安全起见,取大值作为设计计算的依据。 2、风荷载计算 风荷载强度按下式计算: W=K1K2K3W0 W------风荷载强度(Pa); W0------基本风压值(Pa), ,8级风风速v=17.2~20.7m/s; K1------风载体形系数,取K1=0.8; K2------风压高度变化系数,取K2=1; K3------地形、地理条件系数,取K3=1;
W=K1K2K3W0=0.8×267.8=214.2Pa 桥墩受风面积按桥墩实际轮廓面积计算。 3、倾倒混凝土时产生的荷载取4kN/ m2。
四、 荷载组合 墩身模板设计考虑了以下荷载; ① 新浇注混凝土对侧面模板的压力 ② 倾倒混凝土时产生的荷载 ③ 风荷载 荷载组合1:①+②+③ (用于模板强度计算) 荷载组合2:① (用于模板刚度计算)
五、 计算模型及结果 采用有限元软件midas6.7.1进行建模分析,其中模板面板采用4节点薄板单元模拟,横肋、竖肋及大背楞采用空间梁单元模拟,拉筋采用只受拉的杆单元模拟。 模板杆件规格见下表:
20
1W1.6V
220
11W20.7267.8Pa1.61.6V附件四 表1 模板杆件规格 杆件 型号 材质 面板 6mm厚钢板 Q235 法兰 14mm厚钢板 Q235
拉筋 直径25mm精扎螺纹钢 竖肋 10号槽钢 Q235 横肋 10mm厚钢板 Q235 大背楞 25号双拼槽钢 Q235 1、墩帽模板计算(墩身厚2.8m) 1)有限元模型 墩帽模板有限元模型见图2~图3。 墩帽模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm处顺桥长方向设4道水平拉筋。
立面 侧面 平面 图2 墩帽模板有限元网格模型 附件四 图3 墩帽模板三维有限元模型 2)大背楞强度计算 大背楞采用3槽25a,在荷载组合1作用下应力见图4。
图4 大背楞应力图 max71MPa<140MPa,强度满足。
3)纵、横肋强度计算 墩帽模板纵横肋采用100×10mm钢板,其在荷载组合一作用下应力见图5。
图5 纵、横肋应力图 附件四 max58MPa<140MPa,强度满足。
4)面板强度计算 墩帽模板面板采用6mm钢板,其在荷载组合一作用下应力见图6。
图6 面板应力图 max24MPa<140MPa,强度满足。
5)顶帽模板刚度计算 在荷载组合2作用下各节点位移见图7。
图7 节点位移图 从图中看出,模板在荷载组合2作用下最大位移为2mm,为顺桥方向。
6)拉杆强度计算 附件四 拉杆采用φ25精扎螺纹钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。 通过计算可知,如只设一道拉杆,其最大拉应力为284MPa,只能采用精扎螺纹钢。如设二道拉杆,其最大拉应力为177MPa。
图8 拉杆应力图 2、墩帽模板计算(墩身厚2m)
1)有限元模型 墩帽模板有限元模型见图9~图10。 墩帽模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm处顺桥长方向设4道水平拉筋。
立面 侧面 附件四 平面 图9 墩帽模板有限元网格模型
图10 墩帽模板三维有限元模型 2)大背楞强度计算 大背楞采用2槽16a,在荷载组合1作用下应力见图11。
图11 大背楞应力图 max75MPa<140MPa,强度满足。
3)纵、横肋强度计算
墩帽模板纵横肋采用100×10mm钢板,其在荷载组合一作用下应力见图12。 附件四 图12 纵、横肋应力图 max89MPa<140MPa,强度满足。
4)面板强度计算 墩帽模板面板采用6mm钢板,其在荷载组合一作用下应力见图13。
图13 面板应力图 max59MPa<140MPa,强度满足。
5)顶帽模板刚度计算 在荷载组合2作用下各节点位移见图14。 附件四 图14 节点位移图 从图中看出,模板在荷载组合2作用下最大位移为1.7mm,为顺桥方向。 6)拉杆强度计算 拉杆采用φ25钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。 通过计算可知,其最大拉应力为142MPa。拉杆应力见下图。
图15 拉杆应力图 3、墩身模板计算(墩身厚2.8m) 1)有限元模型 墩身模板有限元模型见图16~图17。 墩身模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm处顺桥长方向设4道水平拉筋。
立面 侧面 附件四 平面 图16 墩身模板有限元网格模型
图17 墩身模板三维有限元模型 2)大背楞强度计算 大背楞采用2槽25a,在荷载组合1作用下应力见图18。
图18 大背楞应力图 max91MPa<140MPa,强度满足。
3)竖、横肋强度计算 墩身模板横肋采用100×10mm钢板,竖肋采用10号槽钢,其在荷载组合一作用下应力见图19。 附件四 图19 纵、横肋应力图 max112MPa
4)面板强度计算 墩身模板面板采用6mm钢板,其在荷载组合一作用下应力见图20。
图20 面板应力图 max35MPa<210MPa,强度满足。
5)墩身模板刚度计算 在荷载组合2作用下各节点位移见图21。
图21 节点位移图 从图中看出,模板在荷载组合2作用下最大位移为3mm,为顺桥方向。 6)拉杆强度计算 附件四 拉杆采用φ25精扎螺纹钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。 通过计算可知,在模板中间流水槽位置水平设一道拉杆其最大拉应力为271MPa,须采用φ25精扎螺纹钢。如设2道,其应力为165 MPa。
图22 拉杆应力图 4、墩身模板计算(墩身厚2m) 1)有限元模型
墩身模板有限元模型见图23~图24。 墩身模板中间流水槽处设一道水平拉筋。
立面 侧面 平面 图23 墩身模板有限元网格模型
