铝合金模板计算书版本3
铝合金模板计算书
铝合金模板计算书一、计算依据1.1《混凝土结构设计规范》GB50010-20101.2《建筑结构荷载规范》(GB50009-2001)1.3《建筑施工计算手册》2007ISBN978-7-112-09144-71.4《建筑施工手册》第四版2003ISBN7-112-0597201.5《建筑施工模板安全技术规范》(JGJ162-2008)。
二、楼面模板计算1、材料等级/数据1.1、铝合金牌号：6061-T61.2、屈服强度σs=246N/mm21.3、抗拉强度σb=264N/mm21.4、许用切应力［τ］=0.60σs/1.2=123N/mm21.5、许用应力[σ]=σs/1.2=205N/mm21.6、弹性模量E=69000N/mm21.7、泊松比ν=0.332、模板标准荷载值计算2.1、楼板模板自重G1=0.2kN/m22.2、混凝土的重力密度25kN/m32.3、混凝土厚度h=150mm2.4、混凝土自重G2=25X0.15=3.75kN/m22.5、钢筋自重G3=1.1X0.15=0.165kN/m22.6、施工人员及设备均布载荷G4=2.5kN/m22.7、标准恒载F1=G1+G2+G3=0.2+3.75+0.165=4.115kN/m22.8、标准活载F2=G4=2.5kN/m22.9、恒荷载F恒=F1*1.2=4.115X1.2=4.938kN/m2,(用于计算挠度)2.10、活荷载：F活=F2*1.4=2.5X1.4=3.5kN/m22.11、总荷载：F=F恒+F活=4.938+3.5=8.438kN/m2,(用于计算强度)3、计算3.1、模板计算3.1.1面板验算面板厚度(取宽b=1mm的板作计算单元）h=3.5mm，截面积A=3.5mm2惯性矩I=bh3/12=1X3.53/12=3.57mm4截面系数(抵抗矩)W=bh2/6=1X3.52/6=2.04mm3L=140mm作用于模板的线载荷q=F*b=8.438X0.001=0.008438kN/m,q1=F恒*b=4.938X0.001=0.004938kN/m弯矩M=qL2/8=0.008438X0.1402/8=0.00002067kN.m=20.67N.mm应力σ=M/W=20.67/2.04=10.13N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/384EI=5X0.004938X1404/(384X69000X3.57)=0.1mm许用挠度［ω］=L/200=140/200=0.7mm挠度ω=0.1mm＜［ω］=0.7mm3.1.2内肋验算惯性矩I=22480mm4截面系数(抵抗矩)W=1498.67mm3b=133mm,L=400mm,截面积A=229mm2作用于内肋的线载荷：q1=F恒*b=4.938X0.133=0.657kN/m,q=F*b=8.438X0.133=1.12kN/m 弯矩M=qL2/8=1.12X4002/8=22400N.mm应力σ=M/W=22400/1498.67=14.95N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/384EI=5X1.12X4004/(384X69000X22480)=0.2mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.2mm＜［ω］=1mm3.1.3外肋验算惯性矩I=53380mm4截面系数(抵抗矩)W=3558.67mm3a=133mm,b=400mm,L=400mm,截面积A=625.38mm2作用于横肋的载荷:F1=F恒*a*b=4.938X0.133X0.4=0.2627kN=262.7NF2=F*a*b=8.438X0.133X0.4=0.4489kN=448.9N弯矩M=F2*a=448.9X133=59703.7N.mm应力σ=M/W=59703.7/3558.67=16.7N/mm2＜[σ]=205N/mm2挠度ω=(3*L2-4*a2)*F1*a/(24EI)=(3X4002-4X1332)X262.7X133/(24X69000X53380)=0.1mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.1mm＜［ω］=1mm3.1.4侧梁验算惯性矩I=949100mm4截面系数(抵抗矩)W=17740.2mm3b=400mm,L=400mm,截面积A=2762mm2作用于横肋的载荷:q1=F恒*b=4.938X0.4=1.98kN/m,q=F*b=8.438X0.4=3.38kN/m弯矩M=qL2/8=3.38X4002/8=67600N.mm应力σ=M/W=67600/17740.2=3.8N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/(384EI)=5X1.98X4004/(384X69000X949100)=0.01mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.01mm＜［ω］=1mm3.2铝梁（100*72*1100）验算惯性矩I=1115700mm4截面系数(抵抗矩)W=28053.8mm3b=1300mm,L=1100mm,截面积A=1517.27mm2作用于横肋的载荷:q1=F恒*b=4.938X1.3=6.42kN/m,q=F*b=8.438X1.3=10.97kN/m弯矩M=qL2/8=10.97X11002/8=1659212.5N.mm应力σ=M/W=1659212.5/28053.8=59.14N/mm2＜[σ]=205N/mm2挠度ω=5q1L4/(384EI)=5X6.42X11004/(384X69000X1115700)=1.6mm许用挠度［ω］=L/400=1100/400=2.75mm挠度ω=1.6mm＜［ω］=2.75mm3.3快拆锁条验算惯性矩I=96611mm4截面系数(抵抗矩)W=4025.46mm3b1=1300mm,b2=1200mm,a=88.6mm,L=150.8mm,截面积A=481mm2作用于横肋的载荷:q1=F恒*b1*b2/(2*2*a)=4.938X1.3X1.2/(2X2X0.0886)=21.74kN/m, q=F*b1*b2/(2*2*a)=8.438X1.3X1.2/(2X2X0.0886)=37.14kN/m弯矩M=q*a2/2=37.14X88.62/2=145773.8N.mm应力σ=M/W=145773.8/4025.46=36.2N/mm2＜[σ]=205N/mm2挠度ω==q1a2L2/(16EI)=21.74X88.62X150.82/(16X69000X96611)=0.04mm许用挠度［ω］=a/400=88.6/400=0.22mm挠度ω=0.04mm＜［ω］=0.22mm3.4连接座验算惯性矩I=4287.5mm4截面系数(抵抗矩)W=1225mm3b=153mm,L=22mm,截面积A=1050mm2作用于横肋的载荷:q1=F恒*b1*b2/(2*2*L)=4.938X1.3X1.2/(2X2X0.022)=87.54kN/m,q=F*b1*b2/(2*2*L)=8.438X1.3X1.2/(2X2X0.022)=149.58kN/m 弯矩M=q*L 2/2=149.58X222/2=36199N.mm应力σ=M/W=36199/1225=29.55N/mm 2＜[σ]=205N/mm 2挠度ω==q1L 4/(8EI)=125.8X224/(8X69000X4287.5)=0.01mm 许用挠度［ω］=L/400=22/400=0.055mm 挠度ω=0.01mm＜［ω］=0.055mm三、楼面支撑计算1、计算参数:可调钢支撑相关数据1.内管参数外径d 48.00mm 壁厚δ3mm 内径d 42.00mm 截面积A 1424.12mm 2惯性矩I 1107800mm 4回转半径r 115.94mm2.外管参数外径d 60.00mm 壁厚δ 2.50mm 内径d 55.40mm 截面积A 2417mm2惯性矩I 2173800mm4回转半径r 220.40mm图1支撑平面布置图支撑横向间距a=1300mm ，纵向间距b=1300mm 。
铝模施工方案计算书(2.90高)
计算书1 材料性能 .........................................................................................................................................................2 设计与计算取值 .............................................................................................................................................3 楼面模板结构计算 .........................................................................................................................................4 墙身模板结构计算 .........................................................................................................................................5 工具式钢支柱的铝合金模板体系整体稳定性计算.......................................................................................计算书楼面模板的主要构件是由楼面板，龙骨梁，楼面板支撑，墙边顶角和拉条组成。
由于竖向混凝土压力荷载的作用，将检验这些构件的强度和挠度。
墙身模板的主要构件是由墙身板，穿墙螺栓，加固背楞和过渡板组成。
铝合金模板力学计算书
铝合金模板力学计算书恒荷载系数1.35活荷载系数1.4活荷载（布料机上料）：4KN/m2铝模板自重（包括配件）：0.5KN/m21.1 楼面铝模板计算楼面最大厚度：180mm混凝土比重：24KN/m3楼面最大计算压力：P=1.35x(24x0.18+0.5)+1.4x4=12.107KN/m2 1.1.1 楼面标准模板（0.6m×1.2m）计算1.1.1.1 3.5mm面板计算横向加强肋（S-002）做为次梁，竖向边框（S-004）、竖向中间肋（S-003）做为主梁，按200x1200的连接板计算。
200B mm = mm t 5.3= 200y L mm =3.5mm 铝板的截面惯性矩 34/121066.67x I B t mm =⋅=3.5mm 铝板的截面抗弯模量 23/6533.33x W B t mm =⋅=计算载荷 y 2.07/=⋅=W P L KN m最大弯矩 2y max 0.052W L M KN m ⋅==⋅最大弯应力 max93.8280σ==<w xM MPa MPa W 满足要求。
支点最大剪力 0.212⋅==yW L F KN最大剪应力 0.4495σ==<⋅t FMPa MPa B t满足要求。
最大挠度 4max 50.57200/2500.8384⋅⋅==<=y xW L L mm mm EI 满足要求。
1.1.1.2 横向加强肋（S-003）计算因为单向板，所以次梁横向加强肋（S-003）不受力，不进行计算。
1.1.1.3 竖向边框（S-004）及竖向中间肋（S-003）计算 竖向中间肋（S-003）所受荷载比边框（S-004）大，所以只计算横向中间肋（snto-016）其截面参数 4140210mm I x = 34259mm W x = mm D 65= 5t mm =1200L mm =计算载荷 2.07/=⋅=y W P L KN m 最大弯矩 2max /80.37=⋅=⋅M W L KN m 最大弯应力 max86.9280σ==<w xM MPa MPa W 满足要求。
铝模板计算书

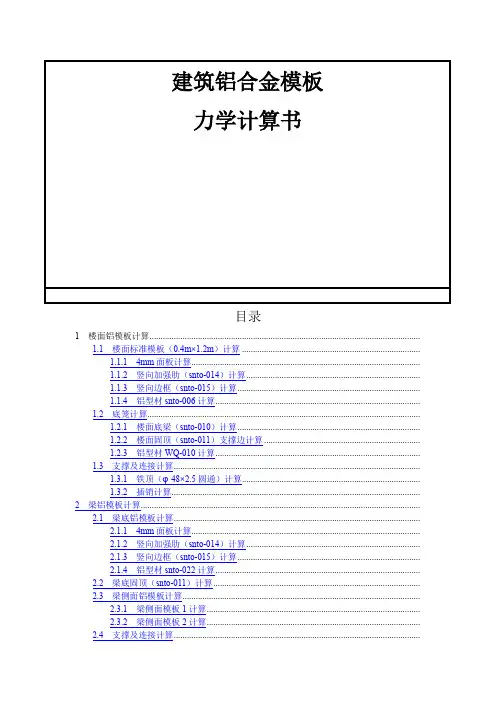

建筑铝合金模板力学计算书目录1 楼面铝模板计算...........................................................................................................................1.1 楼面标准模板（0.4m×1.2m）计算 .................................................................................1.1.1 4mm面板计算........................................................................................................1.1.2 竖向加强肋（snto-014）计算...............................................................................1.1.3 竖向边框（snto-015）计算...................................................................................1.1.4 铝型材snto-006计算.............................................................................................1.2 底笼计算............................................................................................................................1.2.1 楼面底梁（snto-010）计算...................................................................................1.2.2 楼面固顶（snto-011）支撑边计算 .......................................................................1.2.3 铝型材WQ-010计算.............................................................................................1.3 支撑及连接计算................................................................................................................1.3.1 铁顶（φ48×2.5圆通）计算.................................................................................1.3.2 插销计算.................................................................................................................2 梁铝模板计算...............................................................................................................................2.1 梁底铝模板计算................................................................................................................2.1.1 4mm面板计算........................................................................................................2.1.2 竖向加强肋（snto-014）计算...............................................................................2.1.3 竖向边框（snto-015）计算...................................................................................2.1.4 铝型材snto-022计算.............................................................................................2.2 梁底固顶（snto-011）计算..............................................................................................2.3 梁侧面铝模板计算............................................................................................................2.3.1 梁侧面模板1计算.................................................................................................2.3.2 梁侧面模板2计算.................................................................................................2.4 支撑及连接计算................................................................................................................2.4.1 铁顶（φ48×2.5圆通）计算 ................................................................................. 2.4.2 插销计算 .................................................................................................................3 墙身铝模板计算 ...........................................................................................................................3.1 墙身标准模板计算 ............................................................................................................3.1.1 4mm 面板计算........................................................................................................ 3.1.2 竖向加强肋（snto-014）计算 ............................................................................... 3.1.3 铝型材（snto-006）计算 ....................................................................................... 3.2 横向背楞（双拼□60×30×2.5）计算 .............................................................................. 3.3 φ16拉杆计算 .................................................................................................................... 3.4 连接销钉计算 ................................................................................ 错误！未定义书签。
第三部分、3mm铝板幕墙计算书
第三部分、3mm铝板幕墙计算书目录目录 (1)一、立柱计算 [标高：26.85m, □120×60×4钢通] (2)二、横梁计算 [标高：26.85m,L75×50×5角钢] (4)三、板材计算 [单层铝板(3003)] (8)四、铝板连接螺丝计算 (10)五、立柱与支座连接计算 [标高:26.85m] (10)六、支座计算 [标高:26.85m,镀锌角钢码] (11)七、支座与埋件连接计算 [标高:26.85m,支座：镀锌角钢码] (12)八、幕墙后埋件计算 [标高:26.85m] (13)一、立柱计算(一)第一处立柱计算[墙角区] [□120×60×4钢通]根据综合楼的建筑结构特点，综合考虑标高、横向分格宽度、所选立柱型材、楼层高度以及对立柱的固定方式，以下列情况最为不利，须作立柱强度和刚度的校核。
1、部位要素计算标高按26.85m计，结构自重G k/A=250 N/m2，立柱横向分格计算宽度B=1900 mm。
2、力学模型立柱与主体结构通过支座进行连接，计算跨高L=3600mm；采用简支梁力学3、荷载确定按横向分格宽度B，取出一个纵向的计算单元，立柱受均布载作用。
荷载取最大值(标高最高处的值)，对C类地区，该处风压高度变化系数取：μz=0.95；阵风系数取：βgz =1.85 ；体型系数取：μs= 2.0 。
根据公式(2.1)~(2.6)可得：W K=1.85×2.0×0.95×0.5=1.758(KN/m2)W=1.4W K=2.461(KN/m2)取地震动力放大系数：βE = 5q Ek=5×0.08×250/1000=0.1(KN/m2)q E=1.3q EK=0.13(KN/m2)W K合=1.0×1.758+0.5×0.10=1.808(KN/m2)W合=1.0×2.461+0.5×0.13=2.526(KN/m2)从而，作用于立柱上的风荷载的线荷载标准值为：q K=1900/1000×1.758=3.340(N/mm)作用于立柱上的组合线荷载设计值为：q=1900/1000×2.526=4.799(N/mm)4、立柱(□120×60×4钢通)参数:该处立柱的横截面参数如下:横截面主惯性矩： I=2552000 mm4横截面积： A=1376 mm2弯矩作用方向的净截面抵抗矩： W=42530 mm3型材壁厚： t=4 mm型材材料为： Q235B；强度设计值为： f=215 N/mm2；弹性模量为： E=206000 N/mm2。
铝合金模板计算书
附件:铝模板计算书第1节设计大纲楼面模板的主要构件是由楼顶板，龙骨梁，楼顶板支撑，墙边顶角和拉条组成。
由于竖向混凝土压力荷载的作用，将检验这些构件的强度和挠度。
墙身模板的主要构件是由墙身板，穿墙螺栓，加固背楞和过渡板组成。
由于横向混凝土压力荷载的作用，将检验这些构件的强度和挠度。
第2节材料性能铝型材牌号为6061-T6 (GB 5237-2008 铝合金建筑型材)弹性模量, E 69000 N/mm2屈服强度, F275 N/mm2y允许弯曲应力,(0.8 F) 220 N/mm2y铝平板牌号为6061-T6(GB 5237-2008 铝合金建筑型材)弹性模量, E 69000 N/mm2185 N/mm2屈服强度, Fy) 129 N/mm2允许弯曲应力(0.7 Fy加固背楞级别为Q235弹性模量, E 210000 N/mm2235 N/mm2屈服强度, Fy) 155 N/mm允许轴向拉伸应力(0.66 Fy允许弯曲应力(0.6 F) 141 N/mmy第3节设计及计算·荷载：模板自重(静载) 25KG/m2= 0.25 KN/m2施工作业(动载) 2.0 KN/m2湿混凝土密度 25 KN/m3·根据《建筑施工模板安全技术规范》JGJ162-2008的规定：验算模板及其支架的刚度时，其最大变形不得超过模板构件计算跨度的L/250。
第4节楼面模板结构计算A.楼顶板计算B.龙骨梁计算C.顶板支撑计算D.墙边顶角计算E.拉条计算F.附录1. 楼顶模板施工荷载路径：(请参阅附录1中的SK-01)楼板混凝土→ 铝平板→ 加筋，边框→ 龙骨梁→ 拉条→ 顶板支撑A.楼顶板计算请参阅附录1中的SK-01 & SK-02在这分析/设计，将假设该面板所有构件为简支，虽然这不是在实践的情况下，确实给一个最坏的假设。
混凝土使用金标铝模板系统，标准楼面板使用规格是400×1200。
铝合金计算书版本
铝合金计算书版本 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】铝合金模板目录设计大纲编制依据材料性能设计和计算. 楼面模板结构计算A.楼面板计算B.楼面龙骨计算C.楼面支撑立杆计算D.转角连接计算E.龙骨拉杆计算. 墙模板结构计算A.墙板计算B.铁威令计算C.穿墙拉杆计算设计大纲楼面模板的主要组成构件有楼面板，楼面龙骨，楼面支撑，转角及龙骨拉杆。
由于竖向受力，这些原件均需经过强度和挠度的验算。
墙身模板的主要组成原件有墙板，穿墙丝杆，铁威令，踢脚挡板，垫脚板。
由于承受水平方向混凝土的压力负载，这些构件均需经过强度和挠度的验算。
编制依据本工程设计图纸公司质量、环境和职业健康安全一体化管理文件省厅及地方关于模板支撑架相关文件要求《建筑施工手册》(第五版)《建筑施工简易计算》（江正荣等编着）《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)《铝合金模板系统应用技术标准》《建设工程施工现场管理规定》《建设工程安全生产管理条例》（国务院第393号令）《建筑工程预防坍塌事故若干规定》（建设部建质[2003]82号）《建筑施工安全检查评分标准》（JGJ59-2011）《建设工程施工安全技术操作规程》《建筑施工模板安全技术规范》（JGJ 162-2008）铝挤压型材标准等级：6061 T6弹性系数, E 68900 N/mm2屈服强度, F y 200 N/mm2允许弯曲应力 F y) 160 N/mm2铝平板标准等级：6061 T6弹性系数, E 68900 N/mm2屈服强度, F y 135 N/mm2允许弯曲应力 F y) 95 N/mm2低碳钢威令标准等级：43A 到BS 4360 及铁-1987弹性系数, E 206000 N/mm2屈服强度, F y 250 N/mm2允许轴向拉伸应力 F y) 165 N/mm允许弯曲应力 F y) 150 N/mm设计及计算·荷载:模板自重（25KG/m2）= 25×10×10-3 = KN/m2施工荷载 KN/m2钢筋混凝土重度 25 .1KN/m3·单件模板允许的挠度不超过跨径的1/250。
铝模计算书
墙体模板验算1.计算依据1.1《混凝土结构设计规范》GB50010-20111.2《建筑结构荷载规范》GB 50009-20121.3《建筑施工计算手册》2017 ISBN 978-7-112-09144-71.4《铝合金结构设计规范》GB50429-20071.5《建筑施工模板安全技术规范》JGJ162-20081.6《混凝土结构工程施工规范》GB 50666-20111.7《组合铝合金模板工程技术规程》JGJ386-20162. 材料性能挤压铝合金型材：6061-T6屈服强度σ246 N/mm2s抗拉、抗压、抗弯强度设计值 200 N/mm2 抗剪强度设计值 115 N/mm2 弹性模量 (E)70000 N/mm2 泊松比ν 0.33钢材牌号：Q235235 N/mm2 屈服强度σs抗拉、抗压、抗弯强度设计值 215 N/mm2 抗剪强度设计值 125 N/mm2 弹性模量 (E)206000 N/mm23.墙体模板验算普通混凝土侧压力标准荷载值可按下两式验算，取较小值。
F=0.28γc tβ1β2V1/2 ①F=γc H ②式中混凝土的重力密度γc=24kN/m3，新浇混凝土的初凝时间t=200/（T+15）=5，混凝土的浇筑速度V =1.4m/h，混凝土总高度H=5.4m，外加剂影响修正系数β1=1，混凝土坍落度影响修正系数 β2=1。
根据以上两个公式，由①式算得F=40.9kN/m2由②式算得 F=129.6kN/m2取较小值F=40kN/m2，机械振捣与倾倒产生的活载4 kN/m2，模板荷载折减系数K= 0.9，活载的荷载分项系数为1.4，混凝土侧压力的荷载分项系数为1.2。
恒荷载F恒= F = 40 kN/m2，总荷载F总=40.9×1.2+2×1.4=51.9 kN/m21）面板验算面板厚度(取宽b=1mm的板作计算单元）δ=3.5 mm，截面积A=3.5 mm2惯性矩 I=3.57 mm4截面系数(抵抗矩) W=3.57/1.75=2.04 mm3L=116mm作用于模板的线载荷q=F*b=51.91X0.001=0.05191 kN/m, q1=F恒*b=46.87 X0.001=0.04687 kN/m弯矩M=qL2/8=0.05191X0.1162/8=0.0000873 kN.m=87.3 N.mm应力σ=M/W=87.3/2.04=42.79 N/mm2＜[σ] =205 N/mm2挠度ω =5q1L4/384EI=5X0.04687X1164/(384X69000X3.57)=0.45 mm许用挠度［ω］=L/200=116/200=0.58 mm挠度ω=0.45 mm＜［ω］=0.58mm2)内肋验算惯性矩 I=22480 mm4截面系数(抵抗矩) W= 1498.67 mm3b=133 mm,L=300 mm, 截面积A=229 mm2作用于内肋的线载荷：q1=F恒*b=46.87 X0.133=6.234 kN/m, q=F*b=51.91X0.133=6.904 kN/m弯矩M=qL2/8=6.904X3002/8=77670N.mm应力σ=M/W=77670/1498.67=51.82N/ mm2＜[σ] =205 N/mm2挠度ω=5q1L4/384EI=5X6.904X3004/(384X69000X22480)=0.47 mm许用挠度［ω］=L/400=400/400=1mm挠度ω=0.3mm＜［ω］=1 mm3)外肋验算惯性矩 I=53380 mm4截面系数(抵抗矩) W= 3558.67 mm3a=133mm,b=300 mm,L=400 mm, 截面积A= 625.38 mm2作用于横肋的载荷: F1=F恒*a*b=46.87X0.133X0.3=1.8701 kN=1870.1NF2=F*a*b=51.91 X0.133X0.4=2.7616 kN=2761.6N弯矩M=F2*a=2761.6X133=367292.8 N.mm应力σ=M/W=367292.8/3558.67=103.2N/ mm2＜[σ] =205 N/mm2挠度ω=(3*L2-4*a2)*F1*a/(24EI)=(3X4002-4X1332)X1870.1X133/(24X69000X53380)=1mm许用挠度［ω］=L/400=400/400=1mm挠度ω=1mm≤［ω］=1 mm4)侧梁验算惯性矩 I= 949100 mm4截面系数(抵抗矩) W=17740.2 mm3b=400 mm,L=300 mm, 截面积A= 2762 mm2作用于横肋的载荷: q1=F恒*b=46.87 X0.4=18.748 kN/m, q=F*b=51.91X0.4=20.764 kN/m 弯矩 M=qL2/8= 20.764X3002/8=233595N.mm应力σ=M/W=233595/17740.2=13.2N/ mm2＜[σ] =205 N/mm2挠度ω= 5q1L4/(384EI) =5X18.748X3004/(384X69000X949100)=0.03mm许用挠度［ω］=L/400=300/400=0.75mm挠度ω=0.03mm＜［ω］=0.75 mm4.背楞拉杆验算背楞材料Q235,产品结构图与受力简图如下：截面特性：惯性矩 I= 547880 mm4截面系数(抵抗矩) W= 15650 mm3截面积A= 930 mm2背楞由两根截面为70x30x2.5mm的铁方管组成，经对拉螺杆支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金模板计算书(版本3)————————————————————————————————作者：————————————————————————————————日期:ﻩ铝合金模板受力计算书开启--－-建筑低碳环保新时代陕西天利成建筑科技有限公司201６年10月目录1．0设计大纲２.0 编制依据3.０材料性能４．０设计和计算4.1. 楼面模板结构计算A.楼面板计算B.楼面龙骨计算C.楼面支撑立杆计算D.转角连接计算E.龙骨拉杆计算４.2. 墙模板结构计算A.墙板计算B.铁威令计算C.穿墙拉杆计算1．0 设计大纲楼面模板的主要组成构件有楼面板，楼面龙骨，楼面支撑,转角及龙骨拉杆。
由于竖向受力，这些原件均需经过强度和挠度的验算。
墙身模板的主要组成原件有墙板，穿墙丝杆，铁威令,踢脚挡板，垫脚板。
由于承受水平方向混凝土的压力负载,这些构件均需经过强度和挠度的验算。
2.0 编制依据本工程设计图纸公司质量、环境和职业健康安全一体化管理文件省厅及地方关于模板支撑架相关文件要求《建筑施工手册》(第五版)《建筑施工简易计算》（江正荣等编著)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ １３0-２01１)《铝合金模板系统应用技术标准》《建设工程施工现场管理规定》《建设工程安全生产管理条例》(国务院第３9３号令）《建筑工程预防坍塌事故若干规定》(建设部建质[20０3]8２号)《建筑施工安全检查评分标准》（JＧＪ59-2011）《建设工程施工安全技术操作规程》《建筑施工模板安全技术规范》(ＪGJ 162－2008)铝挤压型材标准等级：６０6１T6弹性系数, E ﻩﻩ689０0 N／mｍ２屈服强度, F ｙﻩﻩ 200 Ｎ/mm2允许弯曲应力 (0．8 F y) １６0 N/ｍｍ2铝平板标准等级:６０61 T６弹性系数, E ６８900 Ｎ／mm２屈服强度, Ｆ y 135 N／mm2允许弯曲应力 (０.7 F y) 95 N/ｍm2低碳钢威令标准等级:43A 到ＢS 43６0 及铁-1987弹性系数, E 206000 N／mm２屈服强度, F y 25０ N/mｍ2允许轴向拉伸应力(0.66 F ｙ) 165 Ｎ/ｍm允许弯曲应力（０．6 F ｙ) 150 N/mｍ4．0 设计及计算·荷载:模板自重（２5KG/m2）= ２5×1０×1０－3 = 0.25 KN/ｍ２施工荷载 2．5 ＫＮ/m2钢筋混凝土重度２5 .1KN／m３·单件模板允许的挠度不超过跨径的1／250。
4.1楼面模板结构计算a)楼面板计算b)楼面龙骨计算c)楼面支撑计算d)转角计算e)龙骨拉杆计算楼板建筑负荷路径楼板混凝土→铝板→加劲构件（DRX, PRDX）→楼面板→龙骨拉杆→楼面支撑A.楼面板计算假定所有构件是单纯支撑，然而此非实际，确有作出最坏情况的假定。
在混凝土结构区大块使用ＴLD模板系统，标准楼面尺寸是4５０x90０ｍｍ.（1). 几何及物理性能楼板厚度（最大板厚计算) 1２０mm弹性系数(铝平板) 68,90０N/mｍ2铝平板厚度４mm转动惯量（Ｉ)PRDX (边框）＝２1４,４09mｍ4DRX （加劲) =６９,59５mm4承重力矩(W)PRDX (边框) =６,5５7 ｍm3DRX(加劲) =3，47９mｍ３屈服强度(F y）P ＲDX / ＤR Ｘ 200 Ｎ/ｍm ２铝平板 １35 N/mm 2允许应力(０.２% 弹性极限应力）ＰRDX / DRX (0．８F y ） 1６0 N/m ｍ2铝平板(0.7F ｙ) ９5 Ｎ/ｍm ２（2)．负荷．a.模板自重 0.25ＫＮ／ ｍ2ｂ.钢筋混凝土 (楼面板) (２5.１ KN ／ m 3） = ３.012ＫN ／ m ２ｃ.施工活荷载 2.5 K Ｎ／ m ２合计 F =１.2×3.２6２+1.4×２．5＝ 7.４14 K Ｎ/ ｍ2(3). PRD Ｘ 边框弯曲度ＰRDX 边框必须支撑模板负荷的一半。
假定PRDX 只是单纯支撑，因此受到严重弯曲应力。
最大力矩在跨度中部，公式如下:q =7．414＊0.45/２=1.668 KN/m m KN 8.max 2⋅=qL M 边框最大力矩是： m KN 8.max 2⋅=qL M 边框最大力矩是:m 0.30KN 82.1668.1.m ax 2⋅=⨯=M 单纯弯曲状况建筑理论:弯曲应力 ＝2/*mm N Iy M 简化为: 弯曲应力 =2/mm N W M 因此：PRDX 边框弯曲应力=22/160/7.426557223000mm N mm N <= 所以, ＰRD Ｘ 弯曲度合格。
(4） 边框挠度(PRDX ）经验显示，单件模板从支撑点中心线起的挠度不超过跨度的1／2７0所产生的表面是可接受的。
负载条件下的单纯支撑梁的最大挠度由以下公式计算: EIqL d 38454= 挠度(ｄ） =214409689003841200668.154⨯⨯⨯⨯=3.4３m ｍ<1200/2５０=4．8m ｍ因此, 边框的挠度合格.(5） 加劲弯曲度（DRX)DRX 加劲长4５0ｍｍ,支撑区域 450/2+40０／２=425ｍm 宽．加劲上的负载是 t: =7.４1４x0．４25=3.15 KN/ｍ最大力矩是: m KN 0.0718425.015.38.m ax 22⋅=⨯==qL M 弯曲应力 =22/160/44.20347971000mm N mm N W M <==因此， 加劲的弯曲度合格。
（6) 加劲挠度(ＤRX)挠度由以下公式计算出： mm EI qL d 279.0695956890038442515.35384544=⨯⨯⨯⨯==允许挠度 ＝ ４00/25０ ＝ 1.６m ｍ > d=0.279mm 因此, 加劲的挠度合格。
（7). 铝平板的弯曲度和挠度平板四边被环包,其最大面积是４5０x400mm 。
其弯曲应力其挠度的计算公式如下：22t BPb F b =34Et APb D =其中Ｆｂ — 由于弯曲引起的应力B — 源自于以下表格P — 压力b — 平板的最短尺寸t — 平板的厚度A — 源自于以下表格Ｅ — 弹性系数D — 挠度Table １a ／b1 1.2１.41.6１.８2 3４Ａ ０.013８ 0．018８ 0.0226 ０.0２51 0．02６８ 0.0277 0.０28４ 0.0284 Ｂ 0.３08０.３８3０.４360.4680.４870．4９7０.4990.5a/b = 450/400＝1.12５ 因此 A=0．0１８8 and B=0．383平板的最大弯曲应力由以下公式计算出:2222/160/92.35445000741.0383.0mm N mm N F b <=⨯⨯= 因此,平板的弯曲度合格。
平板的挠度计算公式: mm D 29.146890045000741.00188.034=⨯⨯⨯= 允许挠度＝ 45０／250 = 1.8mm > D ＝1．29m ｍ 因此,平板的挠度合格。
楼面之间的固定销子没有检查，因为销子不用于负载传递。
B. 楼面龙骨计算假定楼面龙骨是单纯支撑,然而此非实际,确有给出最坏情况的假定。
并假定最大楼面龙骨长1０５0ｍm, 所支撑的最长楼面板是１350mm 长。
(1). 几何物理性能：.楼板厚度 １2０ mm 弹性系数(铝平板) 68，900 Ｎ/m ｍ2转动惯量 (I) ２494044 mm 4承受力矩(W) 58822 ｍm 3屈服强度 （F y ) 200 N ／m ｍ2允许应力（0.８F y ) 1６0Ｎ/ｍm 2(2). 负载.a. 模板自重 0.25 KN/ m 2b. 钢筋混凝土楼板 （25.1 K Ｎ/ m 3) =3.0１2 KN/ m ２c. 施工活荷载 ２.50 KN/ ｍ２共计 F １ =1.2×3.262+1.4×2.5= 7．４14 KN/ ｍ2(3)． 楼面龙骨弯曲度假定梁是单纯支撑，因此经受严重弯曲应力。
楼面龙骨承受来自于两边各０．6米的负载。
跨度中部最大力矩由以下公式计算出:q =5.5*1.35=１０.27KN ／mmKN qL M ⋅==82梁上最大力矩是:mKN M ⋅=⨯=412.1805.127.10.m ax 2单纯挠度状态下的建筑理论：弯曲应力 = 2/*mm N IyM 简化为： 弯曲应力 =2/mm N WM因此,楼面龙骨上的弯曲应力 22/160/00.24588221421000mm N mm N DBX <== 所以,楼面龙骨的弯曲度合格（４）． 楼面龙骨挠度承载负荷的情况下,单纯支撑的梁的最大挠度由以下公式计算出：EI qL 3845 d 4=挠度mm 69.0249404468900384105041.75 d 4=⨯⨯⨯⨯=允许挠度＝ １05０/2５０ = ４.2mm ＞ d=0．６９mm 因此，DBX 的挠度合格。
C. 楼面支撑计算假定所使用的最长中部梁和尾部梁是1050ｍm.所支撑的楼面最大长度是1050ｍm.举例说明，所支撑的一个标准面积是:所支撑的一个标准面积＝ (1.0５+０.15) x （1.05+0.15) =１.4４ ＳＱM(１). 几何和物理性能:楼板厚度 １20mm 楼板至楼板的高度 ２9０0mm支撑的长度 (Ｌ) 27８０ｍｍ (２90０-120) 保守的内管 (Φ48×3）支撑横截面积 (Ａ) 424m ｍ2 弹性系数 （E) 206０00 N/mm 2 转动惯量 （I) 92７56m ｍ4承受力矩 (W) 4４93mm 3、７29３mm 3 屈服强度 （F y ) ２35 Ｎ/mm 2(2) 负载和稳定性 转为轴向荷载:1.4４×7．4１4=1０.6８KN 支撑的自重约 0．12KN 极限载荷约 24KN>１0.６8ＫN N ＝１0.6８+0.1２=10.8KN 因此,合格。
