碳化钨喷涂涂层特点
碳化铌涂层,碳化钨涂层,碳化钛涂层的不同

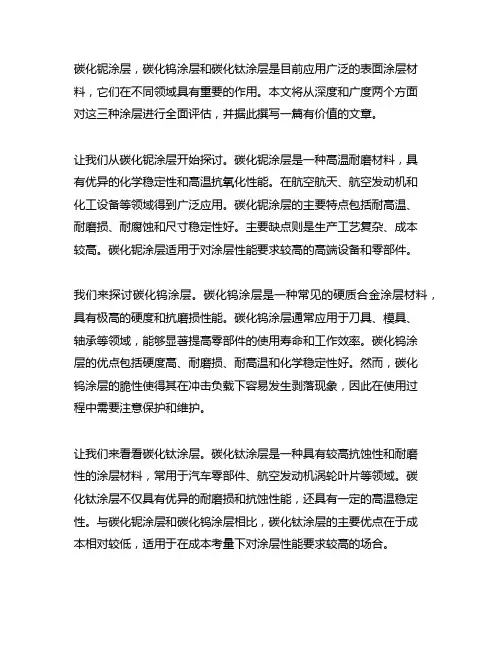

碳化铌涂层，碳化钨涂层和碳化钛涂层是目前应用广泛的表面涂层材料，它们在不同领域具有重要的作用。
本文将从深度和广度两个方面对这三种涂层进行全面评估，并据此撰写一篇有价值的文章。
让我们从碳化铌涂层开始探讨。
碳化铌涂层是一种高温耐磨材料，具有优异的化学稳定性和高温抗氧化性能。
在航空航天、航空发动机和化工设备等领域得到广泛应用。
碳化铌涂层的主要特点包括耐高温、耐磨损、耐腐蚀和尺寸稳定性好。
主要缺点则是生产工艺复杂、成本较高。
碳化铌涂层适用于对涂层性能要求较高的高端设备和零部件。
我们来探讨碳化钨涂层。
碳化钨涂层是一种常见的硬质合金涂层材料，具有极高的硬度和抗磨损性能。
碳化钨涂层通常应用于刀具、模具、轴承等领域，能够显著提高零部件的使用寿命和工作效率。
碳化钨涂层的优点包括硬度高、耐磨损、耐高温和化学稳定性好。
然而，碳化钨涂层的脆性使得其在冲击负载下容易发生剥落现象，因此在使用过程中需要注意保护和维护。
让我们来看看碳化钛涂层。
碳化钛涂层是一种具有较高抗蚀性和耐磨性的涂层材料，常用于汽车零部件、航空发动机涡轮叶片等领域。
碳化钛涂层不仅具有优异的耐磨损和抗蚀性能，还具有一定的高温稳定性。
与碳化铌涂层和碳化钨涂层相比，碳化钛涂层的主要优点在于成本相对较低，适用于在成本考量下对涂层性能要求较高的场合。
碳化铌涂层、碳化钨涂层和碳化钛涂层具有各自独特的特点和应用范围。
在实际应用中，需要根据具体的工程需求和经济考量来选择合适的涂层材料。
希望本文对以上主题有所帮助，如有所需，欢迎深入探讨。
以上就是根据你提供的主题进行的文章撰写，希望对你有所帮助。
碳化铌、碳化钨和碳化钛涂层是当今应用非常广泛的表面涂层材料，在不同领域有着重要的应用价值。
它们在航空航天、制造业、化工等领域具有广泛的应用，其独特的特性和优势为工程领域的材料研究和应用提供了多种选择。
在本文中，我们将会深入研究这三种涂层材料的性能特点、应用领域和未来发展趋势。
我们将深入研究碳化铌涂层的特性和应用。
喷涂碳化钨涂层
喷涂碳化钨涂层在碳化钨中，碳原子嵌入钨金属晶格的间隙，并不破坏原有金属的晶格，形成填隙固溶体，因此也称填隙（或插入）化合物。
碳化钨可由钨和碳的混合物高温加热制得，氢气或烃类的存在能加速反应的进行。
若用钨的含氧化合物进行制备，产品最终必须在1500℃进行真空处理, 以除去碳氧化合物。
碳化钨适宜在高温下进行机械加工，可制作切削工具、窑炉的结构材料、喷气发动机、燃气轮机、喷嘴等。
图（1）喷涂碳化钨涂层专用的北京耐默JP8000设备钨与碳的另一个化合物为碳化二钨，化学式为W2C，熔点为2860℃，沸点6000℃,相对密度17.15。
其性质、制法、用途同碳化钨。
.采用HVOF喷涂钴基炭化钨合金粉末或镍基炭化钨合金粉末还有铬基炭化钨合金粉末硬度可以达到HV1200耐高温850度,使阀门零部件,耐磨损、耐腐蚀、耐高温、抗氧化。
超过手工堆焊、渡铬、渗碳、调质、工艺，可使生产效率提高2倍以上，生产费用降低50%以上，使用寿命可延长数十倍。
图（2）采用JP8000喷涂碳化钨涂层后的零件图（3）碳化钨涂层磨加工后碳化钨涂层喷涂零部件实例：闸板、阀座、阀心、柱塞、球体、法兰、阀杆超音速JP8000 WC-17C0喷涂的作用及特点一、喷涂原理采用高温热源，使粉末材料熔化，高速喷涂到工作表面，形成具有特殊性能涂层的工艺。
二、应用领域耐磨、防腐、隔热、造纸；铁路、机械、汽车、钢铁、石油、化工、印刷、航空航天、电力煤碳。
三、作用及特点1、应用热喷涂工艺，可以针对材料机件表面性能不同要求，采用相应的材料，使喷涂后的机件表面性能发生大的转变。
2、可使工件获得极好的耐磨耐腐、耐热隔热，绝缘等基材不具备的特性，延长使用寿命数倍至数十倍。
3、在节省大量优质材料的同时，发挥出常规及其它特殊省处理不可比拟的优良性能。
4、由于工件获得优越使用性能，可节省材料及零配件库存量，大大降低停机率，提高经济效益。
碳化钨硬涂层在三门峡水电厂的应用

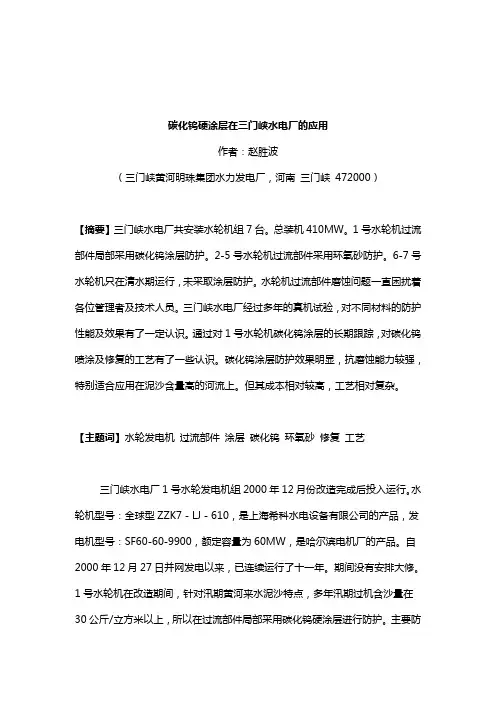

碳化钨硬涂层在三门峡水电厂的应用作者：赵胜波（三门峡黄河明珠集团水力发电厂，河南三门峡 472000）【摘要】三门峡水电厂共安装水轮机组7台。
总装机410MW。
1号水轮机过流部件局部采用碳化钨涂层防护。
2-5号水轮机过流部件采用环氧砂防护。
6-7号水轮机只在清水期运行，未采取涂层防护。
水轮机过流部件磨蚀问题一直困扰着各位管理者及技术人员。
三门峡水电厂经过多年的真机试验，对不同材料的防护性能及效果有了一定认识。
通过对1号水轮机碳化钨涂层的长期跟踪，对碳化钨喷涂及修复的工艺有了一些认识。
碳化钨涂层防护效果明显，抗磨蚀能力较强，特别适合应用在泥沙含量高的河流上。
但其成本相对较高，工艺相对复杂。
【主题词】水轮发电机过流部件涂层碳化钨环氧砂修复工艺三门峡水电厂1号水轮发电机组2000年12月份改造完成后投入运行。
水轮机型号：全球型ZZK7－LJ－610，是上海希科水电设备有限公司的产品，发电机型号：SF60-60-9900，额定容量为60MW，是哈尔滨电机厂的产品。
自2000年12月27日并网发电以来，已连续运行了十一年。
期间没有安排大修。
1号水轮机在改造期间，针对汛期黄河来水泥沙特点，多年汛期过机含沙量在30公斤/立方米以上，所以在过流部件局部采用碳化钨硬涂层进行防护。
主要防护部位：轮叶、轮毂、顶盖抗磨板、导叶止水面、密封压板、转轮室。
其余部位采用环氧树脂涂层。
三门峡水电厂1号水轮机自2000年12月投运至今已运行十多年，经历了十个汛期运行，其间对其碳化钨涂层进行了两次检查处理。
2005年1号水轮机涂层检查处理情况：2005年汛前三门峡水电厂安排对1号水轮机碳化钨进行了全面检查。
其结果为上、下转轮室连接环缝两侧均有碳化钨涂层脱落现象。
转轮室在7#、8#活动导叶下方4米长范围内有大约二十几片碳化钨涂层脱落。
顺水流方向明显出现条状局部汽蚀坑，最大长度约100～200毫米，宽度在25毫米左右，深约5毫米,最大面积约为5～6平方厘米。
碳化钨喷涂技术要求
碳化钨喷涂技术要求碳化钨喷涂技术是一种常见的表面涂层技术，主要应用于高温、高压和高磨损环境下的工业设备和机械零件。
碳化钨具有高硬度、耐磨损、耐高温等特性，能够有效提高零件的使用寿命和性能。
碳化钨喷涂技术具有简便的工艺流程，并且可以喷涂在各种材料的表面上，因此受到广泛的关注和应用。
1.喷涂设备：碳化钨喷涂设备通常包括喷涂枪、电源、喷涂室等。
喷涂枪要具有可靠的供粉系统和气体传动系统，能够保证碳化钨粉末的均匀喷涂以及稳定的喷涂质量。
电源要能够提供稳定的电流和电压，以确保碳化钨粉末在喷涂过程中的熔化和熔凝。
喷涂室要具有良好的密封性和耐高温性能，以防止环境污染和喷涂粉末的损失。
2.喷涂材料：碳化钨喷涂的主要材料是碳化钨粉末。
碳化钨粉末的质量直接影响喷涂层的性能和耐用性。
要求粉末的粒度均匀，粒径适中，且不含有杂质和氧化物。
另外，碳化钨粉末的熔点较高，通常需要搭配合适的喷涂设备和工艺参数，以确保其能够熔化和熔凝在基材表面。
3.喷涂工艺参数：碳化钨喷涂的工艺参数主要包括喷涂距离、喷涂速度、喷涂角度、喷涂厚度等。
喷涂距离和速度直接影响喷涂层的均匀性和致密性，需要经过实验和调整，以确定最佳的参数。
喷涂角度要选择合适的角度，使得喷涂层能够均匀地覆盖在基材表面上。
喷涂厚度要满足设计要求，通常需要通过多次喷涂来达到所需的厚度。
4.表面处理：在进行碳化钨喷涂前，需要对基材表面进行适当的处理，以提高喷涂层与基材的附着力。
常见的表面处理方法包括喷丸、化学清洗、机械加工等。
喷丸可以去除基材表面的氧化物和污染物，提高喷涂层的附着力。
化学清洗可以清除表面的油污和杂质，使得基材表面更容易与喷涂层结合。
机械加工可以改善基材表面的形貌和粗糙度，提高喷涂层的附着力和密封性。
5.检测与质量控制：碳化钨喷涂后，需要进行相应的检测和质量控制，以保证喷涂层的质量和性能。
常用的检测方法包括显微镜观察、摩擦磨损测试、硬度测试、摩擦系数测试等。
通过这些检测手段可以评估喷涂层的结构和性能，并与设计要求进行比较，以确定喷涂层是否合格。
超音速火焰喷涂碳化钨涂层与电镀硬铬镀层的对比研究
的孔 隙率 ， 但 不 能确 保喷 涂层 整体 上没 有贯 穿 的缺 陷 ，
经 过 中性 盐 雾试 验 ． ３ ３ ６ ｈ后 涂 层 上 未 出 现 腐 蚀 斑 点 。 证 明 了 火 焰 喷 涂 碳 化 钨 涂 层 的 致 密 性 和 对 基 体 的 防 护 作用 。
火 焰 喷 涂 碳 化 钨 １ ０ ６ ３ ９ ７ ３ １ １ １ ９ １ ０ ９ ８ １ １ ９ ２ １ １ ７ ７ １ ０ ８ ７ １ ２ ２ ４ １ １ ５ ０ １ １ ４ ７ １ ｌ ２ ３ 火 焰 喷 涂 碳 化 钨 涂 层 的 显 微 硬 度 表 ４ 涂层结合强度， ＭＰ ａ 镀 层
高 了 粘 结 相 的 电 化 学 腐 蚀 电位 ，延 缓 了 腐 蚀 介 质 从 粘 结 相 向基 体 的 扩 散 ，因 而 使 其 具 有 良好 的 长 期 防 护 效
果 。
９ 结 论
均 值
镀 层
１ ２ ３ ４
测 试 点
５ ６ ７ ８ ９ １ ０
布， 极少有空隙 ； 硬 铬镀 层 的截 面 有 较 多 的裂 痕 ， 甚 至 贯 穿镀 层 到基 体 。
图 ３ 为 Ｗ Ｃ一 １ ０ Ｃ ｏ 一 ４ Ｃ ｒ涂 层 的 横 截 面 ， 从 图 中 可
以 看 出 ，涂 层 组 织 致 密 ， 与 基 体 结 合 良好 。 灰 黑 色 为 Ｃ ｏ Ｃ ｒ合 金 相 ， 浅 白 色 为 细 小 的 Ｗ Ｃ 相 。 ＷＣ 均 匀 地 分 布于 Ｃ ｏ和 Ｃ ｒ的 连 接 相 中 ． 弥 散 分 布 的 Ｗ Ｃ 硬 质 相 保 证 了 涂 层 的 高 硬 度 和 高 耐 磨 性 。 喷 涂 过 程 中 Ｗ Ｃ一 １ ０ Ｃｏ － ４ Ｃ ｒ颗 粒 扁 平 化 迅 速 且 充 分 ， 从 而 使 涂 层 中 无 明 显 的裂 纹或 大孔 洞 等缺 陷 。
碳化钨喷涂涂层特点
碳化钨喷涂涂层特点涂层制备的特点：1、焰流速度非常高，一般是音速的5倍。
2、喷涂粉末的速度也非常高，的可达2000米/秒。
3、涂层高度致密，结合强度高，气孔率能小于1%，结合强度可大于70Mpa。
4、涂层材料氧化程度低。
失碳少，涂层硬度高。
5、粉末颗粒在高速焰流中获得了极大的动能，对基材和已沉积颗粒的撞击效果显著北京勤合科技公司而且沉积颗粒中只有一小部分粒子存在液/固相凝固和收缩过程，绝大多数为固相变形，涂层中生成有利于提高涂层可靠性的压应力。
6、某些特定材料，满足修复场合，北京勤合科技。
7、高速的撞击和强烈的变形使材料的晶格产生畸变，增加了材料的活性，从而增加了与相邻的颗粒或基体材料生成物理结合的可能，涂层的可靠性极高。
8、工件不变形。
操作流程：客户提供零件，我们进行喷涂加工，完成后客户验收。
应用领域，主要从事陶瓷涂层、目前为电力、钢铁、水泥等企业提供集防护涂层、个性化防护方案设计、工程技术服务一体的综合防护解决方案。
服务客户涉及航空航天、石油化工、造纸印刷、包装、电子、交通运输等多个领域。
服务范围包括各种轴类、泵阀、密封环、溅射靶材、瓦楞辊、各类阀门、轧辊、风机叶轮、拉丝塔轮等高耐磨产品等零部件及构件的耐磨、耐高温、耐腐蚀、导电、绝缘等多种涂层的热喷涂。
耐磨、防腐、隔热、造纸；铁路、机械、汽车、钢铁、石油、化工、印刷、航空航天、电力煤碳。
等离子喷涂热障涂层和电绝缘涂层：如ZrO2、A12O3涂层等。
等离子喷涂金属氧化物耐磨涂层:如Cr2O3、Al2O3/Ti涂层等，用于泵类柱塞、密封环、轴套、导丝辊等。
超音速喷涂耐磨耐蚀涂层：如WC-Co、WC-Co-Cr、NiCr-Cr3c2，碳化物，碳化钨喷涂，wc喷涂等，用于汽轮机叶片、风机叶轮、阀体、阀座等。
制备高温辐射涂层：特种金属氧化物涂层制备的特点：1、焰流速度非常高，一般是音速的5倍。
2、喷涂粉末的速度也非常高，的可达2000米/秒。
3、涂层高度致密，结合强度高，气孔率能小于1%，结合强度可大于70Mpa。
超音速火焰喷涂碳化铬-碳化钨涂层的制备与性能分析
Vol.39,No.2 2021年2月中国资源综合利用China Resources Comprehensive Utilization©试验研究超音速火焰喷涂碳化锯-碳化铸涂层的制备与性能分析舒琴，何建洪，丁晋，高芸，熊勇（中国航发贵州黎阳航空动力有限公司，贵阳550014）摘要：碳化銘■-碳化鸽涂层属于碳化物类耐磨涂层，最高使用温度可达7009。
超音速火焰喷涂技术已广泛应用在碳化物类耐磨涂层的制备中。
本文通过超音速火焰喷涂制备碳化辂-碳化鸽涂层，通过扫描电镜、XRD能谱对比分析超音速火焰喷涂碳化俗-碳化鸽涂层的优势，并检测超音速火焰喷涂碳化辂-碳化铸涂层的显微组织、显微硬度、拉伸结合强度；结合Image Pro Plus软件和金相对比法，检测涂层的孔隙率；分析超音速火焰喷涂工艺参数对涂层的组织、硬度、结合强度的影响，为超音速火焰喷涂碳化洛-碳化铸涂层提供喷涂工艺参数和性能指标。
关键词：超音速火焰喷涂；碳化钻■-碳化鸽涂层；耐磨涂层；工艺参数中图分类号：TG178文献标识码：A文章编号：1008-9500（2021）02-0003-03DOI:10.3969/j.issn.l008-9500.2021.02.002Analysis on Preparation and Properties Of high Velocity Sprayed WC-CrC CoatingsSHU Qin,HE Jianhong,DING Jin,GAO Yun,XIONG Yong(AECG-Guizhou Liyang Aero-engin Corp.,Guiyang550014,China)Abstract:The WC-CrC coatings is wear resistance coating of carbide class,it's highest application temperature can be reached700°C.High velocity oxy-fuel(HVOF)technology has been widely used in preparation wear resistance coating of carbide class.In this paper,WC-CrC coatings were prepared by HVOF,and the advantages of supersonic flame spraying WC-CrC coatings were compared and analyzed by scanning electron microscope and XRD energy spectrum,and the microstructure,microhardness and tensile bonding strength of HVOF WC-CrC coatings were tested;the porosity of the coating was detected by combining the Image Pro Plus software and the gold contrast method;the influence of HVOF process parameters on the structure,hardness and bonding strength of the coating was analyzed,and the spray process parameters and performance indicators were provided for HVOF WC-CrC coatings・Keywords：HVOF;WC-CrC coating;wear resistance coating;technological parameter热喷涂技术是利用高速气流将涂层材料加热到熔融或半熔融状态，以一定速度喷射沉积到工件表面的一种增材制造技术，用于提高零件表面的耐腐蚀、耐高温、耐磨损、强度等性能，热喷涂技术有火焰喷涂、等离子喷涂、电弧喷涂等方法，大量应用在航空航天、汽车、石油化工和复合材料等领域叫随着喷涂技术的不断发展，其逐渐衍生出超音速火焰喷涂、高能等离子喷涂、冷喷涂等技术，超音速火焰喷涂技术起源于20世纪80年代初期，因其独特的喷枪和喷嘴结构，焰流速度大于1500mm/s,喷涂时粉末轴向送入高速焰流，将粉末粒子加热至熔融或半熔融状态以近800mm/s 的磁撞击工件表面，适宜制备易氧化的涂层。
热喷涂氧化铝_碳化钨涂层性能研究
试验研究文章编号:1000 7466(2010)增刊1 0001 04热喷涂氧化铝、碳化钨涂层性能研究任 武1,李晓明2,石成刚1(1.江汉机械研究所,湖北荆州 434000; 2.甘肃蓝科石化高新装备股份有限公司,甘肃兰州 730070)摘要:采用爆炸喷涂、超音速喷涂工艺制备了氧化铝、碳化钨涂层,并对2种涂层基本性能以及腐蚀、摩擦磨损特性进行比较分析。
结果表明,超音速喷涂碳化钨涂层具有低孔隙率、高硬度、高结合强度、低表面能特点以及优异的耐蚀、耐磨性能。
由于在喷涂过程中发生相变,爆炸喷涂氧化铝涂层产生了亚稳定相 Al2O3,在酸性环境下遭到腐蚀,其综合性能比碳化钨涂层差。
关键词:氧化铝涂层;碳化钨涂层;腐蚀;磨损中图分类号:TG174 452 文献标志码:AStudy of Thermal Spray Alumina and Tungsten Carbide C oating PropertiesREN Wu1,LI Xiao ming2,SHI C heng gang1(1.Jianghan Petroleum M achinery Research Institute,Jing zhou434000,China;npec T echno logies Lim ited,Lanzhou730070,China)Abstract:Deto nation spr ay ing and high velocity o xy fuel(H VOF)thermal spraying are used fo r alumina and tungsten carbide co ating.T hen the basic proper ties o f the coating ar e analyzed,as w ell as their corro sion,friction and w ear character istics.T he results show ed that,hig h velocity ox y fuel thermal spraying tung sten car bide coatings have low porosity,high hardness,high adhe sion strength,lo w surface energ y character istics and ex cellent corro sion resistance,and w ear re sistance,due to the cr eation of a m eta stable phase A l2O3during the spr ay,the detonation spraying aluminum co ating is eroded in the acidic environment.So its pr operty is w orse than the tungsten car bide coating.Key words:alumina co ating;tungsten carbide coating;corrosion;w ear characteristic陶瓷材料的化学结构式中一般为共价键或者离子键结构,键能高,原子间结合力强,表面能低。
超音速火焰喷涂WC-CoCr和WC-Ni涂层在NaCl溶液中的腐蚀行为
超音速火焰喷涂WC-CoCr和WC-Ni涂层在NaCl溶液中的腐蚀行为李佳荟;靳露露;师玮;洪晟;吴玉萍【摘要】利用金相显微镜、扫描电镜和X射线衍射仪等,分析了超音速火焰喷涂WC-CoCr和WC-Ni金属陶瓷涂层的物相组成和显微结构.通过电化学工作站测试了涂层在3.5%(质量分数)NaCl溶液中的动电位极化曲线和奈奎斯特阻抗谱,并与镀铬层进行了对比.结果表明:该涂层由WC硬质相和金属黏结相组成,组织均匀致密无分层,孔隙率低于1.5%;在NaCl溶液中的耐腐蚀性能从高到低依次为WC-CoCr 涂层、WC-Ni涂层、镀铬层;超音速喷涂涂层组织致密,Cl-难以穿透涂层,因此其耐腐蚀性能较高;添加少量的铬可以促使CoCr合金黏结相表面形成钝态膜,因而WC-CoCr涂层的耐腐蚀性能优于WC-Ni涂层的.%The phase composition and microstructure of high velocity oxygen fuel (HVOF) sprayed WC-CoCr and WC-Ni cermet coatings were analyzed by metallographic microscope, scanning electron microscope, X-ray diffractometer and so on.The potentiodynamic polarization curves and the Nyquist impedance spectra of the coatings in 3.5% (mass fraction) NaCl solution were measured by electrochemical workstation and compared with those of the chromium layer.The results show that: the coatings consisted of WC hard phase and metal binder phase, with a homogeneous and dense microstructure and porosity less than 1.5%;in NaCl solution, the corrosion resistance from high to low was that of WC-CoCr coating, WC-Ni coating, chromium layer;the structure of the HVOF coatings was dense, which prevented the coatings from Cl-, thus the corrosion resistance of the coatings was better;theaddition of a little chrome promoted the formation of a passive film on the surface of CoCr binder phase, thus the corrosion resistance of WC-CoCr coating was better than that of WC-Ni coating.【期刊名称】《理化检验-物理分册》【年(卷),期】2017(053)003【总页数】7页(P151-156,160)【关键词】超音速火焰喷涂;金属陶瓷涂层;显微结构;耐腐蚀性能【作者】李佳荟;靳露露;师玮;洪晟;吴玉萍【作者单位】河海大学力学与材料学院, 南京 211100;河海大学力学与材料学院, 南京 211100;河海大学力学与材料学院, 南京 211100;河海大学力学与材料学院, 南京 211100;材料腐蚀与防护四川省重点实验室, 自贡 643000;河海大学力学与材料学院, 南京 211100【正文语种】中文【中图分类】TG174.44超音速火焰(High Velocity Oxygen Fuel，HVOF)喷涂技术采用燃气与氧气的燃烧作为热源，与等离子热源相比，具有温度低、速率高的特点，在涂层的喷涂过程中抑制了合金的氧化分解[1]；且涂层与基体的结合强度高，提高了涂层材料的力学性能；同时致密的结构抑制了腐蚀介质侵入，提高了涂层的耐腐蚀性能。
碳化钨涂层抛光原理
碳化钨涂层抛光原理碳化钨涂层抛光原理简介碳化钨涂层抛光是一种常用的表面处理技术，广泛应用于金属材料的表面改性和增强。
该技术利用碳化钨薄膜在材料表面形成致密的保护层，以提高材料的硬度、耐磨性和抗腐蚀性能。
本文将从浅入深，逐步解释碳化钨涂层抛光原理。
碳化钨涂层的特性1.硬度高：碳化钨涂层具有极高的硬度和刚性，可显著提高材料的耐磨性和抗刮擦性能。
2.抗腐蚀性能好：碳化钨涂层能阻隔氧气和水分的侵入，提高材料的抗腐蚀性能。
3.表面光洁度高：碳化钨涂层可形成平滑的表面，使材料具备良好的光学反射性能。
4.低摩擦系数：碳化钨涂层的低摩擦系数降低了材料在摩擦过程中的能量损耗，并提高了材料的耐磨性。
抛光原理碳化钨涂层的抛光过程主要分为以下几个步骤：1. 表面准备在进行碳化钨涂层抛光之前，首先需要对材料表面进行准备处理。
这包括除去杂质、锈蚀物和氧化物等，以确保碳化钨涂层能够牢固地附着在材料表面上。
2. 涂层制备在表面准备完成后，通过物理气相沉积（PVD）技术或化学气相沉积（CVD）技术在材料表面形成碳化钨涂层。
PVD技术通过蒸发或溅射的方式将碳化钨蒸发或溅射到材料表面，形成致密的涂层。
CVD技术则是通过热分解气相中的预先混合的化学气体，在材料表面生成碳化钨涂层。
3. 抛光过程碳化钨涂层抛光过程主要通过机械力和磨料的作用实现。
抛光时，使用适当的抛光材料和工具，按照一定的顺序和规则对涂层进行加工。
机械力使得磨料和涂层之间发生相对运动，磨料颗粒在涂层表面切削和磨损，从而实现抛光效果。
4. 表面处理在涂层抛光完成后，还需要进行一定的表面处理，以提高材料的光学性能和耐腐蚀性。
常用的表面处理方法包括抛光、打磨和化学处理等。
应用领域碳化钨涂层抛光技术在许多领域有着广泛的应用，包括但不限于：•工具加工：碳化钨涂层可用于刀具、钻头和齿轮等工具的表面增强，提高其耐磨性和使用寿命。
•航空航天：碳化钨涂层能够提高航空航天器材料的抗磨损性、防腐蚀性和高温性能。
超音速火焰喷涂WC-10Co-4Cr涂层的性能表征
超音速火焰喷涂WC-10Co-4Cr涂层的性能表征陈志坤;张忠诚;朱晖朝;黄健;陈焕涛;吴健;倪伟邦【摘要】采用ID‐HVAF和HVAF工艺制备了WC‐10Co‐4Cr涂层，同时对涂层结构、硬度及耐磨性等性能进行了对比研究．研究结果表明，ID‐HVAF工艺喷涂的WC‐10Co‐4Cr涂层组织致密均匀，涂层硬度（HV0．3）为1110，与基体的结合强度高，与HVAF工艺制备的WC‐10Co‐4Cr涂层的性能相接近，但涂层磨损量较大．实践表明，ID‐HVAF工艺所制备的涂层能满足内孔应用的要求．%WC‐10Co‐4Cr Coatings was sprayed by ID‐HVAF and HVAF methods respectively ,and then characterized through microstructure ,hardness and wear resistance .WC‐10Co‐4Cr coating deposited by ID‐HVAF was dense and coating structure uniformly distributed ,high hardness (HV0 .3=1110)and high bonding strength with the substrate were achieved . These coating properties were similar to coating sprayed by HVAF except that the coating wear resistance is worse than that of the coating sprayed by HVAF .The results show that WC‐10Co‐4Cr coating by ID‐HVAF method meets the requiremen ts for in‐ternal diameter application .【期刊名称】《材料研究与应用》【年(卷),期】2014(000)004【总页数】5页(P237-241)【关键词】内孔超音速火焰喷涂;组织结构;耐磨性【作者】陈志坤;张忠诚;朱晖朝;黄健;陈焕涛;吴健;倪伟邦【作者单位】广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650;广东省工业技术研究院广州有色金属研究院，广东广州 510650【正文语种】中文【中图分类】TG174.442超音速火焰喷涂工艺可在工件表面制备耐磨、耐腐蚀涂层，能够大幅度提高工件的使用寿命，目前广泛应用于航空航天、石油化工、汽车、船舶、冶金及造纸等行业中[1-5].超音速火焰喷涂的喷距较远，枪体较大，一般只能用于工件外表面及较大直径的工件内表面的涂层制备，无法对中小孔径的内表面进行喷涂.内孔热喷涂具有喷涂距离短、功率小、枪体紧凑的特点，能够在如缸套、缸体等深内孔工件内表面制备耐磨、耐腐蚀涂层[6-13].内孔超音速火焰喷涂(ID-HVAF)与常规超音速火焰喷涂(HVAF)在设计和应用上的差别，使得所制备涂层的组织及性能产生一定的不同.本文采用ID-HVAF和HVAF 工艺制备WC-10Co-4Cr涂层，并对两种工艺所制备的WC-10Co-4Cr涂层的组织结构和涂层性能进行分析，从而为ID-HVAF喷涂的应用提供依据.1 试验部分1.1 试样试样的基体材料为304不锈钢钢板.喷涂前用丙酮对试样表面进行清洗除油，以及喷砂处理.喷砂砂粒为24号棕刚玉，喷砂压力为0.4 MPa.WC-10Co-4Cr喷涂粉末粒度为5～30 μm，粉末成份列于表1，粉末的显微形貌如图1所示.表1 喷涂粉末的化学组成成分Table 1 Chemical compositions of the spraying powders粉末含量w/%CoCrFeCOWWC-10Co-4Cr9.94<0.15<0.1余量图1 WC-10Co-4Cr粉末形貌图Fig.1 Micrograph of the WC-10Co-4Cr powder1.2 方法内孔超音速火焰喷涂采用AK04喷枪，超音速火焰喷涂采用AK07喷枪，二者均为为美国Kermetico公司的产品.ID-HVAF喷枪的功率约为38 kW，HVAF喷枪的功率约为200 kW.超音速火焰喷涂参数列于表2.表2 超音速火焰喷涂参数Table 2 Spray parameters of ID-HVAF and HVAF工艺空气压力/MPa丙烯压力/MPa氢气流量/(m3·h-1)氮气流量/(m3·h-1)送粉率/(g·min-1)喷涂距离/mm走枪速度/(mm·s-1)ID-HVAF0.690.6730304050800HVAF0.600.673030110150800在GP-TS2000M型万能试验机上进行杯突和结合强度的测试，杯突样品的涂层厚度为0.08～0.1 mm，样品杯突规格为76 mm×44 mm×1.3 mm，用Ф20 mm 的钢球，以6 mm/min的速度向杯突板无涂层面压入10 mm的深度，压完后观察突出部分的表面情况.结合强度样品的涂层厚度为0.2 mm，按照标准ASTMC633进行结合强度的测试.涂层的耐磨性在NUS-ISO3型磨耗试验机上进行，使用320号SiC砂纸带，压力为30 N，往复速率为40次/min.砂纸轮转动一次的角度为0.9 °，转动一周样品即往复磨损400回，磨损完成一遍后用压缩空气吹干样品表面，用精度为0.1 mg的分析天平测量一次磨损失重，每个样品磨损10遍，以计算其磨损失重的平均值.用Leica DMIRM金相显微镜和JSM5910 SEM扫描电子显微镜观察涂层组织的形貌，用D/MAX-RC型X射线衍射仪对涂层的物相成分进行表征，用MH-5D数字维氏显微硬度计测量涂层的显微硬度.2 结果与分析2.1 组织结构图2为WC-10Co-4Cr涂层的形貌图.从图2可以看出，涂层组织细密、均匀，界面连续、无污染物，涂层内部无裂纹、夹杂等组织缺陷.对涂层的气孔率及硬度进行测定，ID-HVAF喷涂的WC-10Co-4Cr涂层的气孔率为0.8%，涂层显微硬度(HV0.3)平均值为1110；HVAF喷涂的涂层的气孔率为0.5%，涂层显微硬度(HV0.3)平均值为1294.由此可见，ID-HVAF制备的涂层与HVAF制备的涂层的组织结构相近，但硬度稍低.图2 WC-10Co-4Cr涂层金相图(a)ID-HVAF喷涂；(b)HVAF喷涂Fig.2 Optical microstructure of the WC-10Co-4Cr coatingHVAF喷涂的WC-10Co-4Cr涂层不仅组织结构致密均匀，而且硬度高，耐磨、耐腐蚀性能和涂层韧性均较好，是目前广泛使用的耐磨涂层制备技术[14-15].与HVAF喷枪相比，ID-HVAF喷枪的功率低、喷距短，喷涂的WC-10Co-4Cr涂层硬度略低、孔隙率略高，涂层组织结构不如超音速火焰喷涂的好.但内孔超音速火焰喷涂的WC-10Co-4Cr涂层的组织形貌及涂层硬度已经与HVAF喷涂的WC-10Co-4Cr涂层非常接近，表明ID-HVAF喷涂的WC-10Co-4Cr涂层也具有相对优异的涂层性能.用Spraywatch系统对喷涂粉末颗粒进行测温、测速，ID-HVAF工艺的粉末颗粒速度约500 m/s，平均温度约为1700 ℃，而HVAF工艺的粉末颗粒速度约为560 m/s，温度约1450 ℃.由此可见，ID-HVAF工艺的粉末颗粒速度比HVAF的稍低，但温度显著高于HVAF的，这是为了保证在较短的喷距情况下，粉末颗粒能达到合适的受热状态.2.2 相分析图3为WC-10Co-4Cr涂层的XRD能谱图.从图3可以看出：两种方法喷涂的WC-10Co-4Cr涂层都是以WC相为主；ID-HVAF制备的涂层中的W2C峰值强度相对较高，这是由于内孔喷枪的粒子温度较高，涂层脱碳相对较严重；HVAF制备的WC-10Co-4Cr涂层中除了有脱碳产生的W2C相以外，还出现少量的Co3W3C相.这是由于ID-HVAF枪体设计极为紧凑，没有HVAF那样较长的喷涂距离和加热距离，燃烧室和枪嘴都较为短小.为了使粒子能够更好的熔化，只能以增大能量密度的方式，使粒子在极短的时间内迅速熔化.这一方面能够使粉末粒子在极短时间内熔化，极大改善涂层中容易产生未熔颗粒的问题，增加涂层致密度；另一方面，熔融粒子温度较高，也会加剧脱碳现象.图3 WC-10Co-4Cr涂层XRD能谱图Fig.3 XRD patterns for WC-10Co-4Cr coating2.3 涂层韧性采用压痕法测量两种涂层的断裂韧性，计算公式为[16]：式中Kc为断裂韧性值，MPa·m1/2；P为载荷力，mN；a为半压痕对角线长，μm；c为压痕中心到裂纹间断距离，μm.测得ID-HVAF喷涂的WC-10Co-4Cr涂层的断裂韧性值为2.52 MPa·m1/2，HVAF的断裂韧性值为4.5 MPa·m1/2.图4为喷涂WC-10Co-4Cr涂层的杯突形貌图.从图4可以看出， ID-HVAF喷涂的WC-10Co-4Cr涂层的杯突表面整体连续均匀，只有可见的龟裂，无涂层剥离现象，这说明ID-HVAF喷涂的WC-10Co-4Cr涂层韧性较好.图4 WC-10Co-4Cr涂层的杯突形貌图(a)ID-HVAF喷涂；(b)HVAF喷涂Fig.4 Erichsen test images of the WC-10Co-4Cr coating2.4 结合强度图5为涂层结合强度的测试数据.从图5可以看出，ID-HVAF涂层的结合强度与HVAF的结果相近.说明ID-HVAF和HVAF喷涂的WC-10Co-4Cr涂层均具有较好结合强度.观察断口形貌可以发现，在结合强度测试过程中，断裂位置均为胶粘接的位置，涂层本身没有断裂，说明涂层内、涂层与基体的结合力均在测试数值之上，涂层的结合强度性能较好.图5 WC-10Co-4Cr涂层结合强度比较图Fig.5 Histogram of bond strength of the WC-10Co-4Cr coating2.5 耐磨性分析图6为AK04-ID-HVAF内孔喷枪和AK07-HVAF超音速火焰喷涂所制备的WC-10Co-4Cr涂层的磨损失重分析图.从图6可以看出， HVAF喷涂的WC-10Co-4Cr涂层磨损量仅为ID-HVAF喷涂的WC-10Co-4Cr涂层磨损量的55.7%.ID-HVAF喷涂涂层的磨损量较大，说明其耐磨性能相对于HVAF涂层的差.这是由于ID-HVAF内孔喷涂功率较小、喷距短，粒子在喷枪焰流中的加热时间短，与HVAF相比，熔融粒子的温度较高、速度较低，涂层致密度及结合性能较低，涂层硬度也较低.在摩擦磨损过程中，磨粒首先磨掉Co和Cr粘结相，然后使得WC颗粒脱离涂层表面，脱落的WC粒子不参与磨损.在砂带的继续磨损下，下层的WC粒子能够继续起到耐磨硬质点的作用.显微硬度和涂层致密度是造成涂层耐磨性能差别的两个主要因素.与HVAF喷涂的WC-10Co-4Cr涂层相比，ID-HVAF喷涂的WC-10Co-4Cr涂层的显微硬度较低，涂层的孔隙率较大，在摩擦磨损过程中磨损量较大，其耐磨性能较差.图6 摩擦磨损试验磨损量比较图Fig.6 Wear weight loss of the ID-HVAF and HVAF WC-10Co-4Cr coating 目前，工件内表面喷涂采用ID-HVOF喷涂碳化钨涂层，其硬度(HV0.3)约为900～1000、孔隙率1%～3%[12].与ID-HVOF喷涂的碳化钨涂层比较，ID-HVAF喷涂的涂层硬度高、孔隙率低，耐磨性更有显著优势.3 结论(1) 内孔超音速火焰喷涂的功率较低、喷涂距离较短，结构紧凑，其焰流速度较HVAF喷枪低，熔融粒子温度较HVAF喷枪高.(2) 内孔超音速火焰喷涂WC-10Co-4Cr涂层致密均匀，孔隙率较低，呈现出和HVAF喷涂的WC-10Co-4Cr涂层组织相近似的组织结构.(3) 内孔超音速火焰喷涂WC-10C0-4Cr涂层的涂层硬度、涂层韧性和涂层耐磨性能方面较HVAF喷涂的WC-10Co-4Cr涂层略低.【相关文献】[1] YUMIBA N.热喷涂工业与应用趋势[J].热喷涂技术，2010(2)：7-12.[2] 周克崧.热喷涂技术替代电镀硬铬的研究进展[J].中国有色金属学报，2004，14(5)：182-190.[3] PAWLOWSKI L.The Science and engineering of thermal spray coatings[M].Beijing：China Machine Press， 2011.[4] 吴朝军，吴晓峰，杨杰，等.热喷涂在我国航天领域的应用[C]//第十二届国际热喷涂研讨会暨第十三届全国热喷涂年会论文集.广州：中国表面工程协会，2009：114-119.[5] 王刚，焦孟旺，李贺，等.热喷涂新技术在发动机减摩性能方面的应用和研究[J].表面技术，2014，43(1)：103-108.[6] 魏秋兰，邢亚哲.汽车发动机气缸热喷涂涂层的现状与发展[J].车用发动机，2012(10)：1-5.[7] 袁涛，屈轶，史萌，等.汽轮机超音速火焰喷涂NiCr-Cr3C2涂层[J].表面技术，2013，42(6)：63-65.[8] 刘明，王海军，韩志海，等.内孔等离子喷涂Ni45-15%Mo涂层与38CrMoAl渗氮层耐磨性研究[J ].中国表面工程，2007，20 (4)：47-50.[9] 宋进兵，代明江.热喷涂设备的发展[J ].电镀与涂饰，2009，11(28)：65-69.[10] 王海军，刘明，李绪强.内孔等离子喷涂装置与工艺研究[J].热喷涂技术，2011(3)：1-5.[11] 董晓强，张阳.等离子弧内孔喷涂在发动机气缸强化中的应用[J].焊接技术，2010，39：1-4.[12] MATTHAUS G，HENRY J，ACKERMANN D.Further developments in internal diameter HVOF application of WC-CoCr for hard chrome replacement in critical applications such as landing gear[C]//Thermal Spray 2009. Las Vegas：International Thermal SprayConference， 2009：722-724.[13] ERNST F，KUBE D，NEMAK D G，et al.Corrosion resistant coatings for cylinder bore applications in passenger car engines[C] //Thermal Spray 2014.Barcelona：International Thermal Spray Conference， 2014：75-78.[14] BOBZIN K，KOPP N，WARDA T，et al.Investigation and characterization of HVAF WC-Co-Cr coatings and comparison to galvanic hard chrome coatings[C] //Thermal Spray 2013. Busan：International Thermal Spray Conference. 2013:389-394.[15] LYPHOUT C.Tungsten carbide deposition processes for hard chrome alternative：preliminary study of HVAF vs HVOF thermal spray processes[C] //Thermal Spray2013.Busan：International Thermal Spray Conference. 2013：506-511.[16] 邓春明，韩淘，刘敏，等.低温超音速火焰喷涂WC-10Co4Cr涂层的显微结构和性能[J].材料研究与应用.2013，7(4)：223-228.。
热喷涂氧化铝、碳化钨涂层性能研究
石
油
化
工
设
备
Ｐ ＥＴＫＣ ＣＨＥＭ Ｉ 卜 ＣＡＩ ＱＵＩ Ｅ ＰＭ ＥＮＴ
Ｖｏ１ ９ Ｓ ．号 ：１ ０ — ４ ６ ２ １ ） 刊 卜０ ０ ４ ０ ０７６ （０ ０ 增 ０ １０
２ Ｉａ ． ｎｐｅ ｃ ｏ ｏｇ ｅ ｍｉｅ ｃ Ｔｅ ｈｎ ｌ ｉ ｓ Ｌｉ ｔ ｄ， Ｌａ ｈ ３ ７ ｎｚ ｏｕ ７ ００ ０， Ｃｈ ｎａ ｉ ）
Ａｂｓ ｒ ｔ： Ｄｅ ｏｎ ｔｏ ｐ ａ ｉ ｎｄ ｈ ｇｈ ｖｅｏｃｔ ｘｙ ｆ ｌ（ ＶＯＦ）ｔ ｒ ａ ｐ ａ ｎ ｒ ｅ ｏｒ ｔ ａｃ ｔ ａ ｉ ｎ ｓ ｒ ｙ ｎｇ ａ ｉ ｌ ｉｙ ｏ —ｕｅ Ｈ ｈｅ ｍ ｌｓ ｒ ｙｉ ｇ ａ ｅ ｕｓ ｄ ｆ
ａ ｕ ｉ ａ ａ ｕｎ ｔ ｎ ｃ ｒ ｄ ｏ ｔｎ ｌ ｍ ｎ ｎｄ ｔ ｇｓ ｅ ａ ｂｉ ｅ ｃ ａ ｉ ｇ． Ｔｈｅ ｔ ａ ｉ ｒ ｅ ｔｅ ｆ ｔ ｏ ｔｎ ｒ ｎａ ｙ ｅ ｎ ｈｅ ｂ ｓｃ ｐ ｏｐ ｒ ｉｓ ｏ ｈｅ ｃ ａ ｉ ｇ ａ ｅ ａ ｌ ｚ ｄ， ａ ｓ ｗ ｅ ｌａ ｈｅ ｒｃ ｒ ｉ ｎ，ｆ ｉｔｏ ｎ ｅ ｒ ｃ ａ ａ ｔ ｒｓ ｉｓ Ｔ ｈｅ ｒ ｓ ｔ ｈ ｗ ｅ ｈ ｔ ｈｉ ｅ ｏ ｉｙ ｌ ｓ ｔ ｉ ｏｒ ｏｓｏ ｒｃ ｉ ｎ ａ ｄ ｗ ａ ｈ ｒ ｃ ｅ ｉｔｃ ． ｅ ｕｌｓ ｓ ｏ ｄ ｔ ａ ， ｇｈ ｖ ｌ ｃ ｔ ｏ —ｕｅ ｈｅ ｍ ａ ｐｒ ｙ ｎ ｕ ｓ ｅ ａ ｂｉ ｏ ｔｎ ｖ ｏｗ ｏｒ ｉｙ，ｈｉ ｈ ｈａ ｄ ｓ ｘｙ ｆ ｌｔ ｒ ｌｓ ａ ｉ ｇ ｔ ｎｇ ｔ ｎ ｃ ｒ ｄｅ ｃ ａ ｉ ｇｓｈａ ｅ ｌ ｐ ｏｓｔ ｇ ｒ ｎｅ ｓ，ｈｉ ｈ ａ ｈｅ ｇ ｄ — ｓｏ ｔ ｅ ｇｔ ｉ ｎ ｓ ｒ ｎ ｈ，ｌ ｗ ｕｒ ａ ｅ ｅ ｅ ｇ ｈ ｒ ｃ ｅ ｉｔｃ ｎｄ ｅ ｅ ｌ ｎ ｏｒ ｏ ｉ ｅ ｉｔ ｎ ｅ ａ ｄ ｗ ｅ ｒ ｒ — ｏ ｓ ｆ ｃ ｎ ｒ ｙ ｃ ａ ａ ｔ ｒｓ ｉｓ ａ ｘｃ ｌｅ ｔ ｃ ｒ ｓｏｎ ｒ ｓ ｓ ａ ｃ ， ｎ ａ ｅ ｓｓ ａ ｃ ｉｔ ｎ ｅ，ｄｕ ｏ ｈ ｃ ｅ ｔｏ ｏ ｍ ｅ ａ ｓ ａ ｌ ｐ ｓ ７ Ａ １Ｏ ３ ｕｒｎ ｔ ｅ ｐｒ ｙ ， ｈｅ ｅ ｏ ａ ｉ ｎ ｅ ｔ ｔ ｅ ｒ ａ ｉ ｎ ｆ ａ ｔ — ｔ ｂ ｅ ｈａ ｅ 一 ２ ｄ ｉ ｇ ｈ ｓ ａ ｔ ｄ ｔ ｎ ｔｏ ｓ ａ ｉ ｇ ａ ｕｍ ｉ ｍ ｏ ｔｎ ｓ ｅ ｏ ｅ ｎ ｔ ｅ ａ ｉ ｉ ｎｖ ｒ ｎｍ ｅ ． Ｓｏ ｉｓ ｐｒ ｐｅ ｔ ｓ ｗｏｒ ｅ ｔ ｎ ｔ ｅ ｐｒ ｙ ｎ ｌ ｎｕ ｃ ａ ｉ ｇ ｉ ｒ ｄ ｄ ｉ ｈ ｃ ｄ ｃ ｅ ｉｏ ｎｔ ｔ ｏ ｒ ｙ ｉ ｓ ｈａ ｈ ｔ ｎｇ ｔ ｎ ｃ ｒ ｄ ｏ ｔｎｇ ｕ ｓ ｅ ａ ｂｉ ｅ ｃ ａ ｉ ．
碳化钨涂层的磨削研究
碳化钨涂层的磨削研究摘要：随着科技的不断进步与发展，现代直升机的使用材料也在不断更新。
其中，碳化钨涂层就作为一种新材料，以其特殊的性能和优势被应用到直升机上许多重要零部件的表面。
本文主要分析了碳化钨涂层的特点、砂轮磨料的选择及加工经验，希望通过对碳化钨涂层磨削质量提升的方法研究，来提高机械加工的水平。
关键词：碳化钨涂层；砂轮的选择；砂轮的修整方法；加工参数一、碳化钨的性能碳化钨是一种由钨和碳组成的化合物。
分子式为WC，分子量为195.85。
为黑色六方晶体，有金属光泽，硬度与金刚石相近，为电、热的良好导体，碳化钨的化学性质稳定，具有高硬度、高耐磨和高耐腐蚀性的特点。
一般硬度越高，耐磨性越好，但是脆性就越大。
碳化钨涂层的喷涂工艺不同，会导致涂层的硬度不一样。
碳化钨喷涂后涂层硬度与厚薄没有大的关联性，只是与它在高温区回停留的时间长短有直接关系。
碳化钨喷涂层的硬度一般是HV1200以上，，摩氏硬度为8.5～9，熔点可达2870°C。
二、砂轮的选择与修整由于碳化钨的硬度高，普通的砂轮无法对其进行有效磨削。
这里我们可以选择金刚石砂轮对其进行磨削，通过选择不同粒度的金刚石砂轮得到需要的零件表面磨削精度。
1.金刚石砂轮的选择金刚石砂轮在结构上与普通磨料砂轮有所不同，一般的是由金刚石磨料层、过渡层与基体组成。
工作层又称金刚石层，由磨料、结合剂和填料组成，是砂轮的工作部分。
过渡层又称非金刚石层，由结合剂、金属粉和填料组成，是将金刚石层牢固地连接在基体上的部分。
基体，用于承接磨料层，并在使用时用法兰盘牢固地夹持在磨床主轴上。
一般金属结合剂制品选用钢材、合金钢粉作基体；树脂结合剂选用铝合金、电木作基体。
由铝、钢或电木加工而成，起支承工作层和装卡磨具的作用。
砂轮成型质量的好坏和使用精度的高低都与基体有很大关系。
金刚石砂轮是属于超硬磨粒砂轮，与普通磨料砂轮相比，具有非常明显的特点和优势。
金刚石磨料的硬度决定了金刚石砂轮的主要特性，其可对硬质合金、玻璃、陶瓷等难加工材料进行高效磨削，且磨削工具有着最长时间的使用寿命。
喷涂碳化钨使用温度
喷涂碳化钨使用温度1. 引言喷涂碳化钨是一种常用的表面处理方法，可以提高材料的硬度、耐磨性和耐腐蚀性。
在实际应用中，了解喷涂碳化钨的使用温度范围对于确保其性能和效果至关重要。
本文将深入探讨喷涂碳化钨的使用温度，并提供相关的实验数据和应用案例。
2. 喷涂碳化钨的特点喷涂碳化钨是通过高速喷射将碳化钨粉末与基体材料结合而成，形成一层坚硬、耐磨的保护层。
它具有以下特点：•高硬度：碳化钨具有极高的硬度，比大多数金属还要硬。
•耐磨性：喷涂碳化钨可以极大地提高材料的耐磨性，延长使用寿命。
•耐腐蚀性：由于碳化钨本身具有较好的抗腐蚀性能，喷涂碳化钨也能有效地抵御酸、碱等腐蚀介质的侵蚀。
•热稳定性：喷涂碳化钨在高温环境下也能保持良好的性能，不易发生热变形或熔化。
3. 喷涂碳化钨的使用温度范围喷涂碳化钨的使用温度范围取决于多个因素，包括喷涂工艺、基体材料和实际应用环境等。
一般来说，碳化钨的熔点约为2770摄氏度，但实际应用中很少达到这样高的温度。
下面是一些常见的使用温度范围：•室温到500摄氏度：在这个温度范围内，喷涂碳化钨可以提供良好的硬度和耐磨性，适用于大多数工业领域。
•500摄氏度到1000摄氏度：在这个温度范围内，喷涂碳化钨仍然能够保持较好的硬度和耐磨性，但可能会有一定程度的性能衰减。
•1000摄氏度以上：在高温环境下，喷涂碳化钨可能会发生一些变化，如晶粒长大、硬度下降等。
因此，在高温环境下使用喷涂碳化钨需要谨慎考虑。
需要注意的是，以上温度范围仅供参考，实际应用中还需根据具体情况进行评估和测试。
4. 实验数据和应用案例为了验证喷涂碳化钨的使用温度范围，我们进行了一系列实验。
在实验中，我们选择了不同的基体材料，并通过控制温度来模拟实际应用环境。
以下是一些实验数据和应用案例：基体材料使用温度范围实验结果基体材料使用温度范围实验结果不锈钢室温-500摄氏度喷涂碳化钨能够有效提高不锈钢的硬度和耐磨性铝合金室温-300摄氏度喷涂碳化钨能够显著改善铝合金的耐磨性钛合金室温-600摄氏度喷涂碳化钨能够提高钛合金在高温环境下的耐蚀性铸铁室温-400摄氏度喷涂碳化钨能够延长铸铁零件的使用寿命陶瓷材料室温-800摄氏度喷涂碳化钨能够显著提高陶瓷材料的硬度和耐磨性通过以上实验数据和应用案例，我们可以看出，在不同的基体材料上，喷涂碳化钨都能够有效地提高材料的性能，并适应不同的使用温度范围。
碳化铌涂层,碳化钨涂层,碳化钛涂层的不同
碳化铌涂层,碳化钨涂层,碳化钛涂层的不同碳化铌涂层、碳化钨涂层和碳化钛涂层，这三种不同的涂层材料在工业和科学领域中都有着重要的应用。
它们各自具有不同的特性和优势，能够在特定的环境或场合下发挥作用。
在本文中，我们将探讨这三种不同材料的特点、应用和优劣势，以便读者更好地理解它们的区别和作用。
1. 碳化铌涂层碳化铌涂层是一种由碳化铌材料制成的表面涂层，具有极高的硬度和耐磨性。
它在高温、高压和腐蚀环境下具有出色的表现，能够提供优异的耐用性和稳定性。
由于其硬度和耐磨性优秀，碳化铌涂层常被应用于刀具、汽车发动机零部件、航空航天设备等领域。
2. 碳化钨涂层碳化钨涂层是一种由碳化钨材料制成的表面涂层，同样具有极高的硬度和耐磨性。
与碳化铌涂层相比，碳化钨涂层在耐高温、耐腐蚀和耐磨损方面表现出色，更适用于高温高压环境下的使用。
碳化钨涂层在钻头、铣削刀具、模具等工具领域有着广泛的应用。
3. 碳化钛涂层碳化钛涂层是一种由碳化钛材料制成的表面涂层，具有优异的耐磨性和耐腐蚀性。
碳化钛涂层的硬度虽然不及碳化铌和碳化钨涂层，但在高温环境下的稳定性和耐腐蚀性优于前两者。
碳化钛涂层常被应用于航空航天零部件、汽车发动机阀门、船舶零部件等领域。
总结回顾从以上对碳化铌涂层、碳化钨涂层和碳化钛涂层的介绍中可以看出，这三种不同材料的涂层在硬度、耐磨性、耐高温和耐腐蚀性能上各有优势。
在具体的应用中，需要根据所需的特性和环境来选择合适的涂层材料，以达到最佳的效果。
个人观点和理解我认为在工业和科学领域中，碳化铌涂层、碳化钨涂层和碳化钛涂层都是非常重要的材料。
它们的不同特性和优势为不同领域的需求提供了多样化的选择，促进了技术和产品的不断进步。
在未来的发展中，我期待这些涂层材料能够不断创新和提高，为更多的应用场景带来实际的益处。
碳化铌涂层、碳化钨涂层和碳化钛涂层各具特色，应用各异。
在选择涂层材料时，需要综合考虑其硬度、耐磨性、耐高温性和耐腐蚀性等方面的特性，以便选择最适合的材料来满足实际需求。
齿轮表面喷涂碳化钨的作用
齿轮表面喷涂碳化钨的作用主要有以下几点：
1. 提高耐磨性：碳化钨是一种硬度极高的材料，喷涂在齿轮表面可以提高其耐磨性，延长齿轮的使用寿命。
2. 提高抗冲击性能：碳化钨喷涂层具有良好的抗冲击性能，可以有效减少齿轮在使用过程中的损伤。
3. 提高承载能力：碳化钨喷涂层可以提高齿轮的承载能力，使其能够承受更大的载荷。
4. 降低噪音：碳化钨喷涂层具有较好的吸音性能，可以降低齿轮运行过程中产生的噪音。
5. 提高齿轮表面光洁度：碳化钨喷涂层具有较高的光洁度，可以减少齿轮运行过程中的摩擦，降低磨损。
6. 提高齿轮表面的防腐性能：碳化钨喷涂层可以提高齿轮表面的耐腐蚀性，延长齿轮的使用寿命。
总之，齿轮表面喷涂碳化钨可以提高其耐磨性、抗冲击性能、承载能力、降低噪音、提高光洁度以及防腐性能等，从而延长齿轮的使用寿命并提高整个系统的运行效率。
碳化铌涂层,碳化钨涂层,碳化钛涂层的不同
碳化铌涂层,碳化钨涂层,碳化钛涂层的不同摘要：1.引言：介绍碳化铌涂层、碳化钨涂层和碳化钛涂层的基本概念和应用领域2.碳化铌涂层的特点：耐磨性、耐腐蚀性、高硬度和低摩擦系数3.碳化钨涂层的特点：高耐磨性、高硬度、高抗拉强度和良好的耐腐蚀性4.碳化钛涂层的特点：高硬度、高耐磨性、低摩擦系数和良好的耐腐蚀性5.碳化铌涂层、碳化钨涂层和碳化钛涂层的应用领域及优缺点对比6.结论：总结三种涂层的不同之处以及各自在工业领域的重要性正文：碳化铌涂层、碳化钨涂层和碳化钛涂层是三种常见的硬质涂层，它们在工业领域中具有广泛的应用。
在这篇文章中，我们将详细讨论这三种涂层的不同之处。
首先，碳化铌涂层是一种高性能的耐磨涂层，具有良好的耐腐蚀性、高硬度和低摩擦系数。
这种涂层通常应用于高速切削工具、轴承和齿轮等部件，以提高其使用寿命和性能。
其次，碳化钨涂层具有高耐磨性、高硬度、高抗拉强度和良好的耐腐蚀性。
这种涂层广泛应用于钻头、冲头、模具等部件，以提高其抗磨损能力和耐用性。
最后，碳化钛涂层具有高硬度、高耐磨性、低摩擦系数和良好的耐腐蚀性。
这种涂层通常应用于切削工具、冷作模具和航空航天等高技术领域，以提高其性能和可靠性。
在应用领域方面，碳化铌涂层、碳化钨涂层和碳化钛涂层各有优势。
碳化铌涂层适用于高速切削等对耐磨性和耐腐蚀性要求较高的领域；碳化钨涂层适用于钻头、冲头等对硬度和抗拉强度要求较高的领域；碳化钛涂层则更适用于航空航天等高技术领域，以提高其性能和可靠性。
总之，碳化铌涂层、碳化钨涂层和碳化钛涂层在耐磨性、硬度、耐腐蚀性等方面各有特点。
在实际应用中，需要根据不同领域的具体要求选择合适的涂层。
碳化钨涂料工艺
碳化钨涂料工艺碳化钨是一种具有高硬度、高耐磨性和高耐腐蚀性的材料，广泛应用于工业领域。
由于其优异的性能，碳化钨也可作为一种涂层材料，涂覆在各种基材上，以增加其硬度、耐磨性和耐腐蚀性。
下面我们将详细介绍碳化钨涂料的工艺。
一、准备基材在开始涂装之前，需要对基材进行清洗，去除表面的油污、杂质和氧化皮等。
然后进行预处理，如喷砂、酸洗等，以提高基材表面的粗糙度，增加涂层的附着力。
二、配制涂料碳化钨涂料主要由碳化钨粉末、粘结剂和其他添加剂组成。
根据所需的涂层厚度和性能，按照规定的比例将各组分混合在一起，充分搅拌均匀。
碳化钨粉末的粒度和分布对涂层的性能有很大的影响，因此需要选择合适的碳化钨粉末。
三、涂装涂装的方法有很多种，如刷涂、喷涂、电泳等。
根据基材的形状和大小以及涂层的厚度和均匀性要求，选择合适的涂装方法。
在涂装过程中，需要控制涂层的厚度和均匀性，避免出现涂层过薄或过厚的现象。
同时，需要控制涂装温度和湿度，避免涂层出现开裂、起泡等问题。
四、后处理涂装完成后，需要进行后处理，以提高涂层的硬度和耐磨性。
常用的后处理方法有热处理和硬化处理。
热处理是将涂层加热到一定温度，使粘结剂挥发或分解，留下碳化钨粉末在基材表面形成涂层。
硬化处理是将涂层加热到一定温度，使碳化钨粉末熔融并扩散到基材表面形成致密的涂层。
五、检测与验收最后，需要对涂层进行检测和验收。
检测项目包括涂层的外观、厚度、硬度、耐磨性、耐腐蚀性等。
通过这些检测项目的检测，可以评估涂层的质量和性能是否符合要求。
如符合要求，即可验收通过；如不符合要求，则需要重新进行涂装或处理。
碳化钨涂料工艺是一个涉及到多个环节的复杂过程，需要严格控制每一个环节的质量和参数，以确保最终涂层的性能和外观达到要求。
同时，由于碳化钨涂料的价格较高，因此在实际应用中需要综合考虑成本和性能因素，选择最适合的涂装方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳化钨喷涂涂层特点涂层制备的特点：1、焰流速度非常高，一般是音速的5倍。
2、喷涂粉末的速度也非常高，的可达2000米/秒。
3、涂层高度致密，结合强度高，气孔率能小于1%，结合强度可大于70Mpa。
4、涂层材料氧化程度低。
失碳少，涂层硬度高。
5、粉末颗粒在高速焰流中获得了极大的动能，对基材和已沉积颗粒的撞击效果显著北京勤合科技公司而且沉积颗粒中只有一小部分粒子存在液/固相凝固和收缩过程，绝大多数为固相变形，涂层中生成有利于提高涂层可靠性的压应力。
6、某些特定材料，满足修复场合，北京勤合科技。
7、高速的撞击和强烈的变形使材料的晶格产生畸变，增加了材料的活性，从而增加了与相邻的颗粒或基体材料生成物理结合的可能，涂层的可靠性极高。
8、工件不变形。
操作流程：客户提供零件，我们进行喷涂加工，完成后客户验收。
应用领域，主要从事陶瓷涂层、目前为电力、钢铁、水泥等企业提供集防护涂层、个性化防护方案设计、工程技术服务一体的综合防护解决方案。
服务客户涉及航空航天、石油化工、造纸印刷、包装、电子、交通运输等多个领域。
服务范围包括各种轴类、泵阀、密封环、溅射靶材、瓦楞辊、各类阀门、轧辊、风机叶轮、拉丝塔轮等高耐磨产品等零部件及构件的耐磨、耐高温、耐腐蚀、导电、绝缘等多种涂层的热喷涂。
耐磨、防腐、隔热、造纸；铁路、机械、汽车、钢铁、石油、化工、印刷、航空航天、电力煤碳。
等离子喷涂热障涂层和电绝缘涂层：如ZrO2、Al2O3涂层等。
等离子喷涂金属氧化物耐磨涂层：如Cr2O3、Al2O3/Ti涂层等，用于泵类柱塞、密封环、轴套、导丝辊等。
超音速喷涂耐磨耐蚀涂层：如WC-Co、WC-Co-Cr、NiCr-Cr3C2，碳化物，碳化钨喷涂，wc喷涂等，用于汽轮机叶片、风机叶轮、阀体、阀座等。
制备高温辐射涂层：特种金属氧化物涂层制备的特点：1、焰流速度非常高，一般是音速的5倍。
2、喷涂粉末的速度也非常高，的可达2000米/秒。
3、涂层高度致密，结合强度高，气孔率能小于1%，结合强度可大于70Mpa。
4、涂层材料氧化程度低。
失碳少，涂层硬度高。
5、粉末颗粒在高速焰流中获得了极大的动能，对基材和已沉积颗粒的撞击效果显著北京勤合科技公司而且沉积颗粒中只有一小部分粒子存在液/固相凝固和收缩过程，绝大多数为固相?? 变形，涂层中生成有利于提高涂层可靠性的压应力。
6、某些特定材料，满足修复场合，北京勤合科技。
7、高速的撞击和强烈的变形使材料的晶格产生畸变，增加了材料的活性，从而增加了?? 与相邻的颗粒或基体材料生成物理结合的可能，涂层的可靠性极高。
8、工件不变形。
涂层产品特点：1、耐磨涂层————硬度仅底于金刚石2、耐腐蚀涂层———可耐硫化氢、饱和盐水等腐蚀环境3、耐气蚀涂层———水轮机等水下工作环境4、绝缘涂层————金属工件耐压3000V绝缘涂层5、表面强化涂层——石墨表面强化抗粘连6、高温腐蚀涂层——耐温1900度烧蚀，仿高温粘连和损坏工件喷涂原理采用高温热源，使粉末材料达到熔化或半熔化状态，高速喷涂到工作表面，形成具有特殊性能涂层的工艺。
涂层硬度65~70HRC操作流程：客户提供零件，我们进行喷涂加工，完成后客户验收。
应用领域，主要从事陶瓷涂层、目前为电力、钢铁、水泥等企业提供集防护涂层、个性化防护方案设计、工程技术服务一体的综合防护解决方案。
服务客户涉及航空航天、石油化工、造纸印刷、包装、电子、交通运输等多个领域。
服务范围包括各种轴类、泵阀、密封环、溅射靶材、瓦楞辊、各类阀门、轧辊、风机叶轮、拉丝塔轮等高耐磨产品等零部件及构件的耐磨、耐高温、耐腐蚀、导电、绝缘等多种涂层的热喷涂。
耐磨、防腐、隔热、造纸；铁路、机械、汽车、钢铁、石油、化工、印刷、航空航天、电力煤碳。
等离子喷涂热障涂层和电绝缘涂层：如ZrO2、Al2O3涂层等。
等离子喷涂金属氧化物耐磨涂层：如Cr2O3、Al2O3/Ti涂层等，用于泵类柱塞、密封环、轴套、导丝辊等。
超音速喷涂耐磨耐蚀涂层：如WC-Co、WC-Co-Cr、NiCr-Cr3C2，碳化物，碳化钨喷涂，wc喷涂等，用于汽轮机叶片、风机叶轮、阀体、阀座等。
制备高温辐射涂层：特种金属氧化物涂层制备的特点：1、焰流速度非常高，一般是音速的5倍。
2、喷涂粉末的速度也非常高，的可达2000米/秒。
3、涂层高度致密，结合强度高，气孔率能小于1%，结合强度可大于70Mpa。
4、涂层材料氧化程度低。
失碳少，涂层硬度高。
5、粉末颗粒在高速焰流中获得了极大的动能，对基材和已沉积颗粒的撞击效果显著北京勤合科技公司而且沉积颗粒中只有一小部分粒子存在液/固相凝固和收缩过程，绝大多数为固相变形，涂层中生成有利于提高涂层可靠性的压应力。
6、某些特定材料，满足修复场合，北京勤合科技。
7、高速的撞击和强烈的变形使材料的晶格产生畸变，增加了材料的活性，从而增加了与相邻的颗粒或基体材料生成物理结合的可能，涂层的可靠性极高。
8、工件不变形。
我们可以做的产品：热喷涂事业部：绞龙超音速火焰喷涂硬质合金，喷涂碳化钨，防磨防腐螺旋超音速火焰喷涂碳化钨，喷涂硬质合金，防磨防腐轴套喷焊镍基Ni60,HRC>55度，防磨防腐，耐酸碱化工设备挡板超音速火焰喷涂碳化铬防腐防磨化工喷头超音速火焰喷涂硬质合金，喷涂碳化钨防磨防腐氧化铝厂喷头喷焊镍基碳化钨合金，HRC>60度刮板喷焊镍铬合金HRC>55度锅炉水冷壁超音速电弧喷涂镍铬合金涂层防磨集装箱喷涂锌铝稀土合金防腐大型水闸门超音速电弧喷锌防腐高压阀门阀板喷焊镍基Ni60合金涂层防磨防腐各类出口刮刀等离子堆焊特种合金刀口耐磨耐酸碱腐蚀化工法兰超音速喷涂碳化铬防腐防磨压辊喷涂硬质合金涂层北京勤合科技有限公司热电偶表面喷涂耐磨耐腐耐温金属陶瓷涂层搅拌器喷涂stellite6涂层防腐耐磨洗涤机械超音速电弧喷涂锌涂层10年无锈热电厂不锈钢过煤板喷涂碳化钨硬质合金涂层拉丝机配件喷涂硬质合金碳化钨耐磨垫片喷涂锌铝涂层轴套堆焊司太立合金涂层，耐磨耐腐耐高温铝厂进料管内孔外圆整体喷焊硬质合金，耐磨耐腐耐冲涮磨损锅炉四管超音速火焰（HVOF)喷涂镍基合金,耐磨耐腐耐高温耐冲涮磨损阀门内孔喷涂硬质合金，碳化铬涂层，耐磨耐腐耐高温耐冲涮磨损大型管道钢结构喷锌，喷铝，喷铜，喷不锈钢涂层锅炉蛇形管喷焊硬质合金涂层，耐磨耐腐耐高温耐冲涮磨损补偿器内面喷涂硬质合金喷焊镍基合金涂层法兰喷涂硬质合金水利环保启闭机喷锌，喷铝反应器管道喷焊镍基合金涂层具体应用：1、封严涂层：采用复合粉末，在基体上喷涂软质的可磨耗密封涂层是航空，航天工业中迅速发展起来的高温密封、空隙技术，是现代热喷涂涂层的重要应用之一。
在配合件的接触运动中采用可磨耗涂层可以使配合件自动形成所必须的间隙，提供最佳的密封状态。
目前，高技术的可磨耗涂层材料是由两种粉末的混合粉或囤聚粉组成，用火焰或等离子喷涂方法制备。
一般来说，可磨耗涂层由金属体和非金属填料组成，填料通常是石墨、聚酯、氮化硼等。
填料的作用是减弱涂层本身的整体性，从而增强涂层的可磨损性，已经开发了一系列的喷涂可磨损涂层材料，北京勤合科技公司这些涂层用于表面的空气密封部位，压气机或透平叶片与金属表层结构或机匣之间，获得了良好的密封效果，可磨耗涂层还可用于迷宫式密封，该涂层用来疏导冷却空气，减少发动机压缩空气的损失，并保持转子轴的压力平衡。
2、水轮机叶轮：北京勤合科技公司喷涂水轮机过流部件，根据客户要求进行维修与喷涂，对黄河、长江流域水电站水轮机长期遭受泥沙磨损和气蚀的部件进行HVOF喷涂处理，显著延长过流部件的使用寿命，为电厂提高经济效益，使其身披铠甲，何惧泥沙。
全面采用国际顶级的进口热喷涂设备和喷涂材料，执行最严格的质量检验，潜心打造一流品牌，为广大用户提供精品服务。
3、刹车片：汽车、摩托车刹车片需要喷涂一层摩擦材料，这层摩擦材料能够使汽车、摩托车的刹车片寿命更长、效果更佳，并在制动时减少噪音。
4、刻蚀机：北京勤合科技公司晶圆生产过程中极为重要的一个环节，刻蚀机的腔室（chamber）在刻蚀过程中受等离子体的侵蚀而失效，需要定期进行重新喷涂取代镀硬铬：作为一种对环境产生污染的工艺，在当今的中国正面临灭顶。
这毫不夸张。
今后的十年，考量地方政府官员政绩的手段之一就是去河边走走、看看、闻闻。
所辖地段水质被污染，在今后的中国将会成为一种耻辱。
那么出路在何方?出路就在热喷涂。
在全球范围，超音速火焰喷涂被认为是替代镀硬铬的最佳方案，尽管不能完全替代。
等离子喷涂也被用于替代某些零件的镀铬处理。
对于大型的零件，比如工程机械的液压杆，热喷涂法替代镀铬相对容易，只需喷上涂层再打磨即可。
北京勤合科技公司有详细的应用解决方案。
6、煤机液压杆：原来采用表面镀铬处理，但镀铬工艺严重污染环境会被国家严控，因此各家煤机液压杆厂商开始采用激光熔敷技术，然而激光熔敷技术加工效率低、加工工序繁琐、难以实现自动化生产因此亟待突破技术瓶颈。
7、绝缘轴承：我们采用热喷涂绝缘类涂层，现已在高铁上成功应用。
8、热电偶保护套：9、液压柱塞：10、拔丝塔轮、轮毂：经过北京勤合科技公司处理过的塔轮比原来没有处理过的耐磨10倍以上的时间。
11、造纸烘缸：我们有5套可移动喷涂设备，可以随时响应客户的需要，到客户处进行喷涂加工。
