汽柴油加氢停工热氢带油和热氮解氢
80万吨年催化汽油加氢装置停工规程
80万吨/年催化汽油加氢装置停工规程4.1停工统筹图见第十一章附录 11.154.2 停工步骤（一）A级纲要A级操作框架图1反应系统降量、降温、停循环氢脱硫化氢塔部分1.1反应系统降量、降温1.2切除循环氢脱硫化氢塔C-30011.3停催化汽油原料2反应系统热氢带油2.1反应热氢带油2.2反应系统降温3反应系统N2置换3.1反应系统N2置换3.2 反应系统N2保护4卸剂公司卸催化剂5分馏部分退油停工5.1 产品切换到不合格油线5.2 分馏系统退油停工6 脱硫部分退油停工6.1脱硫部分停工退油6.2 原料缓冲罐D-1001退油7系统水冲洗7.1 原料系统部分管线水冲洗7.2分馏系统水冲洗7.3脱硫系统水冲洗8系统蒸汽吹扫8.1 原料系统部分管线蒸汽吹扫8.2脱硫系统蒸汽吹扫8.3 分馏系统蒸汽吹扫8.4燃料气管线蒸汽吹扫9系统碱洗钝化B级停工操作初始状态确认确认现场压力表，液面计正常(M)—确认装置正常生产(P)—原料油缓冲罐D－1001压力表。
(P)—原料油缓冲罐D－1001液面计。
(P)—原料油过滤器SR-1001AB压力表。
(P)—原料油聚结器SR-1002压力表。
(P)—原料油聚结器SR-1002液面计。
(P)—原料预处理罐D－1002AB压力表。
(P)—原料预处理罐D－1002AB液面计。
(P)—冷高分D－2001压力表。
(P)—冷高分D－2001液面计。
(P)—循环氢入口缓冲罐D－3004压力表。
(P)—循环氢入口缓冲罐D－3004液面计。
(P)—新氢入口缓冲罐液面计。
(P)—新氢入口缓冲罐压力表。
(P)—新氢出口缓冲罐压力表。
(P)—新氢入出口缓冲罐液面计。
(P)—循环氢压缩机K－3002出口压力表。
(P)—新氢压缩机K－3001出口压力表。
(P)—脱硫塔顶回流罐D－2002压力表。
(P)—脱硫塔顶回流罐D－2002液面计。
(P)—产品分馏塔顶回流罐D－1002压力表。
(P)—产品分馏塔顶回流罐D－1002液面计。
加氢裂化装置停工安全事项
加氢裂化装置停工安全事项1）正常停工（1）停工时高压系统应严格执行“先降压后降温”的原则，且温度小于150℃时，降温速度应小于25℃/h，以免产生脆性破坏；（2）停工时高压系统还应遵守“先降温后降量”的原则；（3）反应压力降到3.5Mpa前，反应温度应大于135℃；（4）卸催化剂前，高压系统应采用轻油汽提、热氢汽提、氮气的多次升压、泄压流程，直至或燃性气体含量小于1％，苯含量小于1μg﹒g-1；（5）缷催化剂过程中，操作人员应结伴作业，H2S检测仪，佩戴防毒面具，用氮气连续吹扫掩护，防止缷剂时着火及羰基镍（允许暴露浓度0.007mg﹒m-3）中毒；（6）缷催化剂后，操作人员应佩戴氧呼吸器面罩，连续氧分析警报器，在专业救护人员监控下入反应器；（7）停工后应对高压设备进行内外部检验、壁厚检验、磁粉检测、渗透检测、超声检测、硬度检测、堆焊层铁素体含量测定、金相检验等多种检验，确保设备在安全条件下运转；（8）停工后应对奥氏体不锈钢设备进行干燥的氮气保护，打开设备前可用符合标准的苏打水溶液进行中和清洗。
2）紧急停工（1）当发生反应器“飞温”、装置着火等紧急情况时，应启动快速紧急泄压系统，停新氢压缩机、反应（循环氢）加热炉和高压注水泵；（2）当循环氢压缩机故障、冷高压分离器（或循环氢压缩机入口缓冲罐）液位过高时，应停循环氢压缩机和高注水泵，并启动慢速紧急泄压系统；（3）高压进料泵出口流量过低、高压进料泵故障时，应停该高压进料泵，并启动备泵；（4）反应（循环氢）加热炉流率过低、燃料压力过低、反应器入口温度过高、炉管爆炸或着火时，应停反应（循环氢）加热炉；（5）冷高压分离器、热高压分离器、循环氢脱硫塔液位过低时，应关闭从高压到低压的阀门。
（6）新氢压缩机故障、新氢压缩机入口缓冲罐液位过高、供氢装置发生故障时，应停新氢压缩机和高压进料泵；（7）仪表风故障时，应停新氢压缩机和高压进料泵，并维持循环氢压缩机的最大流量和急冷氢的最大流量。

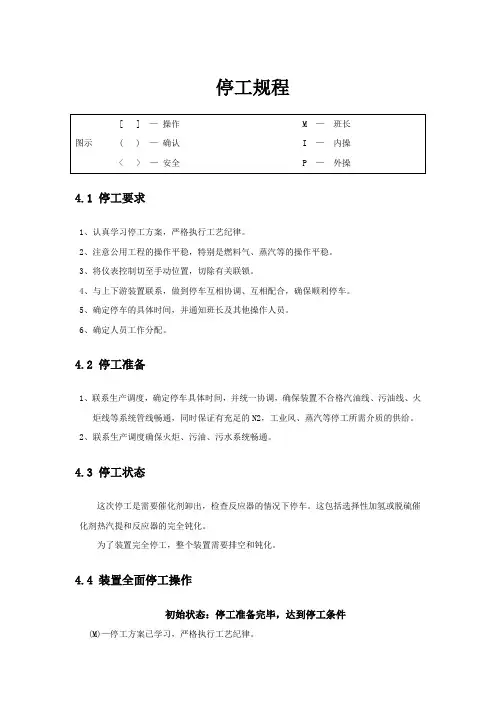

汽油加氢停工方案
停工规程4.1 停工要求1、认真学习停工方案，严格执行工艺纪律。
2、注意公用工程的操作平稳，特别是燃料气、蒸汽等的操作平稳。
3、将仪表控制切至手动位置，切除有关联锁。
4、与上下游装置联系，做到停车互相协调、互相配合，确保顺利停车。
5、确定停车的具体时间，并通知班长及其他操作人员。
6、确定人员工作分配。
4.2 停工准备1、联系生产调度，确定停车具体时间，并统一协调，确保装置不合格汽油线、污油线、火炬线等系统管线畅通，同时保证有充足的N2，工业风、蒸汽等停工所需介质的供给。
2、联系生产调度确保火炬、污油、污水系统畅通。
4.3 停工状态这次停工是需要催化剂卸出，检查反应器的情况下停车。
这包括选择性加氢或脱硫催化剂热汽提和反应器的完全钝化。
为了装置完全停工，整个装置需要排空和钝化。
4.4 装置全面停工操作初始状态：停工准备完毕，达到停工条件(M)—停工方案已学习，严格执行工艺纪律。
(I)—公用工程操作平稳，特别是燃料气、蒸汽等的平稳。
(I)—与上下游装置联系，做到停车互相协调、互相配合，确保顺利停车。
(M)—确定停车的具体时间，并通知班长及其他操作人员。
(I)—确定停车具体时间，并统一协调，确保装置不合格汽油线、污油线、火炬线等系统管线畅通，同时保证有充足的N2，工业风、蒸汽等停工所需介质的供给。
(I)—联系生产调度确保火炬、污油、污水系统畅通。
4.4.1反应系统停工1、装置停工目的是催化剂卸出。
2、装置停工目的是反应器检查。
3、装置停工主要操作是反应器催化剂完全钝化。
4、装置停工主要操作是整个装置退料。
5、装置停工主要操作是装置进行大的检修。
4.4.1.1装置降量、改循环[I]—装置处理量降至正常量的60％[I]—维持HDS反应器循环氢量[I]—维持SHU反应器新氢量(比例控制)(I)—降低SHU和HDS的温度但保证产品合格和保持反应器压力(I)—产品中硫含量超标[I]—改装置大循环使部分产品循环(I)—装置维持停车处理量[I]—循环氢脱硫塔停止胺液循环（或打开脱硫塔的旁路线）(I)—维持HDS循环氢的量(I)—装置以停车处理量或以最低允许量进行全循环4.4.1.2 SHU部分降温、停新氢，HDS部分降温循环[I]—维持正常的H2/HC比[P]—逐渐打开换热器E-103旁路阀[P]—停SHU的预热器(I)—反应器R101入口温度降到100℃(I)—进料/产物换热器达到最低温度[I]—降低HDS反应器入口温度至220～250℃(I)—反应器气相状态[I]—降低加热炉的加热量[I]—停止选择性加氢反应器的新氢供应[P]—盲死选择性加氢反应器的新氢供应(I)—需要通入压缩气体[I]—维持下游分馏塔压力4.4.1.3 R101向分馏塔减油、改大循环为小循环(I)—新氢中断后至少两小时[P]—关闭R101入口阀，SHU反应器停止循环[P]—在关闭R101入口阀的同时投用C-101垫油线[P]—从R101入口通入氮气将油赶至C-101(I)—分馏塔底液位降低,关闭流量控制阀(FV-10901、FV－10902)[I]—启用C-104垫油线，关闭HV10901、HV10902及其前后手阀(I)—装置以改为小循环(I)—防止压力突降[I]—降低回流量[I]—调节塔底重沸器热负荷[I]—分馏塔全回流操作[I]—分馏塔LCN侧线关闭4.4.1.4 SHU部分热氮汽提、HDS部分热氢带油(M)—R101内的残油以全部减至C-101[P]—关闭反应器R101出口阀[P]—打开R101出口放火炬阀[P]—联通氮气汽提的回路（在E103入口处）[P]—启用R101反应进料预热器[I]—以40℃/h的速率将反应器R101入口温度升至200℃(M)—氮气最小汽提流率：（70Nm3/m3催化剂）/h(M)—热氮汽提最少8到12小时或排除气体中的碳氢化合物含量低于0.5%v在SHU部分进行以上操作时，HDS部分同时进行以下操作：(I)—反应器继续进行HDS反应部分的氢循环[P]—反应器继续进行HDS反应部分的氢循环(I)—反应器入口温度最大：250℃[I]—当装置改为小循环后，断开一段和二段的热分、冷分液位串级控制(I)—当一段热分、冷分液位低于30％[P]—停一段热分、冷分油泵，并停C-102汽提氢气(I)—循环氢正常流量(I)—HDS反应器入口温度范围：220-250℃[I]—视一段和二段热分、冷分液位适当的向C-104减油(I)—新鲜进料中段后氢循环应持续4-8小时(I)—HDS催化剂已经气提出烃类[I]—HDS反应器温度以每小时40℃的速度降至循氢压缩机出口温度值100℃左右(I)—循环氢压缩机出口温度值100℃左右[P]—加热炉熄火[I/P]—反应部分泄压[P]—从HDS部分的设备排放液体4.4.1.5分馏、稳定系统停工[P]—停分馏塔[P]—停稳定塔(I)—压力低于0.2～0.3MPa时[P]—停空冷器[P]—中断去后冷器的冷却水[P]—向原料罐通入氮气[P]—向回流罐通入氮气(I)—保持设备带压[P]—按规程停HDS产物空冷器(I)—反应器部分与装置的其他部分(压缩机、胺系统、分馏塔和稳定塔)隔离，并在稍高于正压的情况下送至火炬:反应系统停工稳定状态S1(M)—选择加氢部分停工(M)—加氢脱硫部分停工4.4.2各塔退油、置换1、C-101退油、置换：(P)—确认C-101底油经P104打入C-104。
催化汽油加氢脱硫装置停工规程
催化汽油加氢脱硫装置停工规程1.1 停工统筹图1.2系统纲要A 级停工纲要1 停工准备1.1 联系生产运行处，准备停工所需物质1.2 组织相关人员学习停工步骤及流程2. 系统降量、降温，停胺吸收塔部分2.1系统降量、降温2.2 切除胺吸收塔3．反应系统降温，SHU 部分停止注氢，停SHU 进料，HDS停进料进行氢气循环，分馏塔停运3.1反应系统降温3.2 SHU部分停止注氢，停K-1013.3 停SHU进料泵P-101, 停HDS进料泵P-2013.4 HDS部分240℃循环4小时3.5 R-101氮气汽提3.6停分馏塔C-1014．HDS降温，设备停运1.1 HDS降温1.2停F-2011.3停稳定塔C-2021.4 停K-2015.退油5.1分馏塔C-101、分馏塔回流罐D-102退油5.2产品分离罐D-201、稳定塔C-101、稳定塔回流罐D-102退油6.分馏,稳定系统蒸汽吹扫6.1建立吹扫流程6.2分馏,稳定系统蒸汽吹扫1.3停工操作B 级反应系统停工操作状态确认：[M] －装置运行正常。
1 停工准备1.1 联系生产运行，准备停工所需物质[M] －联系调度，准备好不合格产品及污油贮罐[M] －联系调度，保证合格氮气的正常供给[M] －联系调度按准备好停工检修所需临时盲板[M] －联系调度按准备停工所需的各种备品、材料、工具[M] －联系调度通知储运、化验、维护等相关单位1.2组织相关人员学习停工步骤及流程[M] －组织相关的岗位员工熟悉停工的步骤和流程(M) －确认成立停工指挥小组，统一协调、指挥部署状态确认：[M] －各个部门具备停工条件。
2系统降量、降温，停胺吸收塔部分2.1 反应系统降量、降温[I] －控制FIC-0205以10t/h的速度逐渐降低R-201进料量至55t/h[I] －控制FIC-1102以10t/h的速度逐渐降低R-201进料量至30t/h[M] －分馏、稳定部分做适当调节，尽量多生产合格产品[I] －调节急冷油，保持R-201中催化剂床层出口温度相等2.2 停胺吸收塔部分[P] －胺吸收塔C-202调通盲板[P] －打开胺吸收塔C-202跨线阀[P] －关闭胺吸收塔顶出口阀[P] －按基础操作规程停P-203[P] －打开胺吸收塔C-202底富油出装置阀LV-1203 [P] －打开C-202底污油线阀，退油至污油罐[I] －关闭FV-1304阀，保持HDS部分压力(P) －确认胺吸收塔部分停车(M) －确认胺吸收塔部分停车状态确认（M ）－SHU 系统降量至55t/h（M ）－确认胺吸收塔部分切除（M ）－确认HDS 部分压力保持1.533 反应系统降温，SHU 部分停止注氢，停SHU 进料3.1反应系统降温[P] －打开TV-0301B[P] －按照基础操作规程停E-103[I] －控制TIC-0325以小于20℃/h 速度将SHU 反应器入口温度降至100℃[I] －控制F-201出口温度3.2 SHU 部分停止注氢，停K-101[P] －关闭SHU 部分新氢阀FV-0301[P] －停新氢机K-101[I] －通过PIC-0401控制C-101压力3.3 停SHU进料泵P-101，停HDS进料泵P-201[P] －停SHU进料泵P-101（新氢停后2个小时可以停该泵）[I] －减小分馏塔回流量FIC-0403，以防止压力突降[I] －相应的调整重沸器E-107蒸汽流控阀FIC-0401[I] －取消LCN抽出线的TIC-0414与FIC-0402串级控制[I] －关闭LCN流控阀FV-0402[I] －关闭LCN回流阀FV-0202[I] －观察C-101液位LIC-0405降低（I）－确认分馏部分全回流操作正常[P] －停P-201[P] －打开P-201污油线阀，退油至污油罐3.4 HDS部分240℃循环4小时[I] －调节TV-1118控制TIC-1116以小于20℃/h 速度将HDS反应器入口温度降至240℃（I）－确认FV-1304阀关闭，保持HDS部分压力（I）－确认R-201反应器240℃氢气循环4小时3.5 R-101氮气汽提[P] －反应器R-101入口阀关闭[P] －反应器R-101入口50－NG-03-103线氮气调通盲板[P] －打开反应器R-101入口50－NG-03-103线氮气阀[P] －反应器R-101退油至分馏塔C-101（P）－确认R-101退油完毕[P] －反应器R-101出口阀关闭[P] －反应器R-101出口200-FL-03-101线盲板通[P] －打开反应器R-101出口200-FL-03-101线阀（P）－确认反应器R-101以1250Nm3/h的速度进行氮气汽提3.6停分馏塔C-101[I] －观察分馏塔液位的变化[P] －分馏系统产品改走不合格线[P] －打开不合格油品出装置阀[P] －打开HCN至不合格线阀门[P] －关闭HCN 产品出装置界区阀[I] －关闭HCN 回流阀FV-0201[I] －控制C-101塔顶回流，注意观察D-102液位变化[I] －当D-102液位发出低液位报警时通知外操[P] －停重沸器E-107[I] －观察PIC-0401压力降至0.20 MPa[P] －按操作规程停A-101[P] －按操作规程停E-105[P] －按操作规程停P-102[P] －打开C-101顶氮气线阀，以保证装置处于正压状态确认（M ）－SHU 部分降温至100℃（M ）－P-101停（M ）－P-201停（M ）－P-102停（M ）－反应器R-101汽提完毕（M ）－分馏塔停运结束,降压至0.2MPa4．HDS降温，设备停运1.1 HDS降温[I] －控制TV-1118以40℃/h的速度,逐渐将反应器R-201入口温度TIC-1116降至100℃[I] －观察R-201入口温度(I) －确认系统温度将至100℃[I] －加热炉F-201的控制改手动1.2停F-201[I] －按停炉规程停F-201[P] －HDS反应器退油[I] －观察D-201的液位降低至30%[I] －取消LIC-1207与FIC-1203串级控制[P] －按照基础操作规程停P-202[P] －打开泵污油线，退油至污油罐[I] －观察C-202的液位降低至30%[I] －取消LIC-14037与FIC-1501串级控制[I] －观察C-202的液位出现降低现象[P] －关闭FV-1501阀1.3停稳定系统[P] －按基础操作规程停E-202[I] －观察稳定塔底液位低于30％[I] －取消稳定塔液位串级控制[I] －观察C-202顶压力PI-1409降低至0.2MPa [P] －按基础操作规程停A-202[P] －按基础操作规程停A-203[P] －按基础操作规程停E-206[I] －观察稳定塔回流罐液位变化[P] －按基础操作规程停P-204[P] －打开泵出口排污油线，退油至污油罐[P] －打开D-101吹扫氮气线，以保证压力[P] －打开D-204吹扫氮气线，以保证压力（P）－确认稳定部分停车（M）－确认稳定部分停车1.4停K-201[I] －循环氢把R-201冷却到小于或等于100℃[I] －控制系统压力低于0.2MPa[P] －按规程停运循环氢压缩机K-201[P] －用氮气置换K-201状态确认（M）－确认HDS部分降温至100℃（M）－确认P-204停（M）－确认稳定部分停运结束，降压至0.2 MPa（M）－确认循环氢压缩机K-201停5 系统退油，氮气吹扫[I] －打开R-101压控阀PV-0301，SHU系统逐渐降至常压[P] －打开R-101跨线阀[P] －FCC汽油界区导淋处接氮气线吹扫管线中介质至SR-101[P] －打开SR-101底污油线阀门[P] －打开SR-101顶氮气吹扫线退油至污油线[P] －SHU退油至C-101[I] －打开FV-1304，HDS部分降压至常压[P] －打开D-101底吹扫氮气线[P] －打开D-101底污油线阀门[P] －打开P-101出口污油线阀门[P] －打开P-101出口氮气吹扫线[P] －打开分馏塔C-101底氮气线[P] －打开C-101底污油线阀门[P] －打开D-102 氮气线[P] －打开D-102底污油线阀门[P] －打开P-102出口污油线阀门[P] －打开P-102出口氮气吹扫线[P] －打开C-101LCN抽出线阀FV-0402[P] －打开P-201出口污油线阀门[P] －打开P-201出口污油线阀门[P] －打开R-201出口线污油线阀门[P] －打开D-201 底吹扫氮气线[P] －打开D-201底污油线阀门[P] －打开D-201 底吹扫氮气线[P] －打开D-201底污油线与抽出线连通阀[P] －打开P-202出口污油线阀门[P] －打开D-202污油线阀门[P] －打开D-203底污油线阀门[P] －打开C-202底污油线阀门[P] －打开D-204底污油线阀门[P] －打开P-204出口污油线阀门[P] －打开HCN至不合格罐区阀[P] －关闭各吹扫氮气线阀门状态确认：[M] －氮气吹扫完毕。
汽柴油加氢技术总结汇报
汽柴油加氢技术总结汇报汽柴油加氢技术是指通过催化剂在一定条件下将汽油、柴油等石油产品与氢气进行化学反应，使其得到加氢处理，从而改善燃油质量和性能。
加氢技术在石油炼制行业被广泛应用，成为提高燃料质量和降低汽车尾气排放的关键技术之一。
以下是关于汽柴油加氢技术的总结汇报。
一、加氢技术的原理及优势：汽柴油加氢技术是通过加氢反应，将含硫、含氧、含氮和含杂质的汽柴油转化为低硫、低氮和低杂质的高质量燃料。
加氢技术通过催化剂催化作用，使石油产品中的硫、氮、杂质等有害物质与氢气发生化学反应，产生无害的化合物。
这种技术能够有效减少车辆尾气中的有害物质排放，改善空气质量，保护环境。
二、加氢技术的应用范围：加氢技术主要应用于炼油企业，用于石油产品的提质改良。
其中，汽柴油加氢技术是一项重要的应用。
通过加氢技术，可以将重油、残油等石油废料转化为高质量的汽柴油，提高资源利用率。
同时，汽柴油加氢技术也广泛应用于燃料油的精制过程中，可以降低燃料油的粘度，提高燃烧性能。
三、加氢技术的操作步骤：汽柴油加氢技术的操作步骤主要包括预加氢、主加氢、分离、除尘等环节。
首先将汽柴油与高纯度的氢气混合，通过加热加压进入反应器，催化剂在一定温度下催化汽柴油与氢气发生反应。
加氢反应后，通过分离器分离出汽柴油和氢气，并通过一系列的脱硫、脱氮、脱杂等工艺处理，最终得到高质量的汽柴油产品。
四、加氢技术的优势与不足：加氢技术具有以下优势：1. 改善燃料质量：通过加氢处理，汽柴油的硫含量、氮含量和杂质含量得到有效降低，提高了燃料的质量。
2. 降低尾气排放：加氢技术能够减少燃料中的有害物质含量，从而降低了汽车尾气中的污染物排放，改善环境质量。
3. 提高能源利用率：通过将废料油转化为汽柴油，提高了资源利用效率，减少了能源浪费。
不足之处：1. 技术要求高：加氢技术对催化剂稳定性、反应条件、操作参数等要求较高，需要专业技术人员掌握和操作。
2. 设备投资大：加氢技术需要投入大量设备和催化剂，投资成本较高。

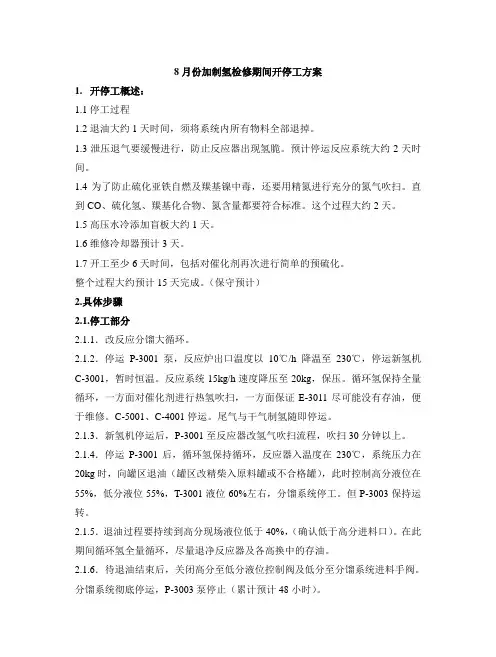

8月份加制氢检修期间开停工方案
