沪杭高铁路基无砟轨道支承层施工方案
推荐：双块式无砟轨道道床支承层施工方法有哪些
双块式无砟轨道道床支承层施工方法有哪些【学员问题】双块式无砟轨道道床支承层施工方法有哪些【解答】1.支撑柱及模板安装根据设计图纸先测量放出支撑柱位置，支撑柱位置由测量人员，在轨道板两侧每隔一定距离进行标注，并在下部结构上为支撑柱和钢模板安装钻孔。
每隔一定距离在将要浇筑混凝土的底座板两侧设置支撑柱，并固定好。
机械施工使用的模板为配套的定型轨道模板。
隔离层土工布与侧模板的接缝处用胶带密封，防止漏浆。
轨道模板侧模插板可直接放在底座板上，用胶带密封接缝，用匝丝或绑扎带将插板固定在侧模板上。
2.铺设钢筋先测量放出线路的中心线，根据设计图纸定出纵向钢筋在横向上的铺设位置，将纵向钢筋全部按定出的位置摆放好，纵向钢筋的搭接除接地钢筋外长度不少于600mm.在底层钢筋完成后，安放垫块于钢筋网下面，以满足钢筋保护层厚度要求。
3.道床板的接地与绝缘检测道床板结构内有三根纵向钢筋作为接地钢筋。
纵向上每隔大约100 m的长度设置为一个绝缘绑扎节点，纵向钢筋之间相互绝缘，搭接长度不小于600mm.利用摇表对纵、横向钢筋的绝缘情况及接地钢筋之间的导电进行检查，每两根相交的钢筋都必须进行绝缘检测，即每根横向钢筋和所有纵向钢筋之间，上下层钢筋之问，以及上下层钢筋与轨枕结构钢筋之间都必须用摇表进行测量，测量结果应不小于2n。
4.支脚精调(1)测站的选取双块式无砟轨道主要使用带自动锁定功能全站仪配合相应的精调软件进行支脚精确调整。
为了将支撑柱设置到设计位置上，将全站仪安装在位于固定端一侧的还未调整的支撑柱上，使用自由测站。
将支撑柱垂直于超高放置时，配合使用平衡楔，以便全站仪平衡角度保持水平。
(2)自由测站通过在工作区域前后均匀8个cpiii网络衔接点作为自由测站，便可以将全站仪设置在固定点区域内。
自由测站的精确度必须在1〜2mn范围内。
(3)支撑柱点的设置支撑柱的设置需要球形棱镜，棱镜放置在支撑柱上并调整好，通过全站仪的追踪系统, 可获得球形棱镜的三维坐标，并一直显示基于轨道设计尺寸的里程偏差、侧向位置偏差和高度的偏差。
无砟轨道施工方案
无砟轨道施工方案清晨的阳光透过窗户洒在书桌上，我泡了杯清茶，深吸一口气，准备将我十年的方案写作经验投入到这篇“无砟轨道施工方案”中。
一、项目背景无砟轨道施工，这是个充满挑战和机遇的工程。
近年来，随着我国高速铁路的快速发展，无砟轨道技术以其稳定性、耐久性和经济性逐渐成为行业首选。
这次的项目，位于繁忙的铁路线上，施工难度系数较高，但我们有信心将它做到最好。
二、施工目标1.确保施工安全，实现零事故。
2.按期完成施工任务，确保铁路的正常运营。
3.提高无砟轨道的施工质量，降低后期维护成本。
三、施工准备1.人员准备：选拔经验丰富的工程师、技术人员和施工队伍，进行专业培训。
2.设备准备：采购先进的施工设备，如铺轨机、打磨机等。
3.材料准备：选用优质的无砟轨道材料，如高强度混凝土、轨道板等。
4.技术准备：研究国内外无砟轨道施工技术，结合项目实际情况，制定施工方案。
四、施工流程1.基础施工：对铁路基础进行加固处理，确保施工安全。
2.轨道板铺设：采用先进的技术和设备，确保轨道板铺设精度。
3.轨道焊接：选用优质焊材，采用先进的焊接工艺，确保焊接质量。
4.轨道打磨：对轨道进行打磨处理，提高轨道的平整度。
5.铺设防护层：在轨道板上铺设防护层，提高轨道的耐久性。
6.调试与验收：完成施工后，对轨道进行调试，确保铁路的正常运营。
五、施工难点及解决方案1.难点一：施工期间铁路正常运营，如何保障施工安全？解决方案：采用隔离防护措施，确保施工区域与铁路运营区域分离。
同时，加强施工现场的安全管理，定期进行安全检查。
2.难点二：施工过程中，如何确保轨道板铺设精度？解决方案：采用先进的测量技术，如激光测量仪、全站仪等，实时监测轨道板铺设情况，确保铺设精度。
3.难点三：如何提高焊接质量，降低后期维护成本？解决方案：选用优质焊材，采用先进的焊接工艺，对焊接过程进行实时监测，确保焊接质量。
六、施工保障措施1.建立健全的施工管理制度，明确责任分工，确保施工顺利进行。
无砟轨道施工方案
.无砟轨道施工方案无砟轨道是一种适用于高速铁路和城市轨道交通的新型轨道结构，它的施工方案需要合理安排，以确保施工质量和进度。
下面是一种针对无砟轨道施工的简要方案：1.地质勘察和设计：在施工前，需要进行地质勘察和设计，确定无砟轨道的布置和施工参数。
根据地质情况和施工要求，确定轨道的线路走向和设计参数。
2.地面平整和基础处理：在施工现场，需要对地面进行平整处理，确保轨道的铺设平稳。
同时，对轨道的基础进行处理，以提高轨道的稳定性和承载能力。
3.轨道横向和纵向布置：根据设计要求，对轨道进行横向和纵向布置。
横向布置需要根据设计要求和地形地貌，进行轨道的曲线和坡度设置。
纵向布置需要根据线路走向和地形地貌，确定轨道的高低差和坡度。
4.轨枕和轨道绑定：根据设计要求，进行轨枕和轨道的绑定工作。
轨枕的安装和定位需要按照设计要求进行操作，确保轨道的平整和稳定。
轨道的绑定需要使用适当的工具，将轨道与轨枕绑定在一起，以提高轨道的稳定性和承载能力。
5.轨道钢轨安装和固定：在轨道横向和纵向布置完成后，需要进行轨道钢轨的安装和固定。
轨道钢轨的安装需要使用专用的设备和工具，确保钢轨与轨道的连接牢固。
钢轨的固定需要使用适当的螺栓和夹具，将钢轨固定在轨道上，确保轨道的稳定和安全。
6.无砟轨道的调试和验收：在施工完成后，需要对无砟轨道进行调试和验收，确保轨道的使用性能和安全性。
调试和验收过程中需要进行轨道几何和轨道车辆的测试，以确保轨道的平整和可行性。
以上是一种针对无砟轨道施工的简要方案，具体实施过程还需根据具体工程要求和地质条件进行调整和细化。
在施工过程中，需要严格按照设计要求和施工规范进行操作，以确保施工质量和进度。

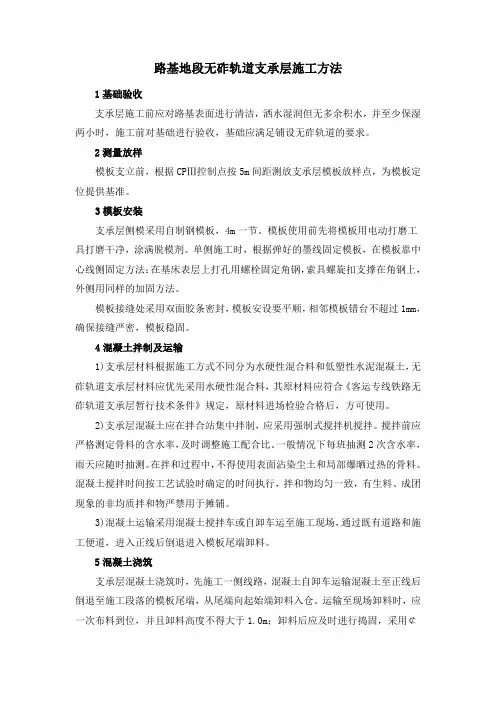

路基地段无砟轨道支承层施工方法
路基地段无砟轨道支承层施工方法1基础验收支承层施工前应对路基表面进行清洁，洒水湿润但无多余积水，并至少保湿两小时，施工前对基础进行验收，基础应满足铺设无砟轨道的要求。
2测量放样模板支立前，根据CPⅢ控制点按5m间距测放支承层模板放样点，为模板定位提供基准。
3模板安装支承层侧模采用自制钢模板，4m一节。
模板使用前先将模板用电动打磨工具打磨干净，涂满脱模剂。
单侧施工时，根据弹好的墨线固定模板，在模板靠中心线侧固定方法：在基床表层上打孔用螺栓固定角钢，索具螺旋扣支撑在角钢上，外侧用同样的加固方法。
模板接缝处采用双面胶条密封，模板安设要平顺，相邻模板错台不超过1mm，确保接缝严密，模板稳固。
4混凝土拌制及运输1)支承层材料根据施工方式不同分为水硬性混合料和低塑性水泥混凝土，无砟轨道支承层材料应优先采用水硬性混合料，其原材料应符合《客运专线铁路无砟轨道支承层暂行技术条件》规定，原材料进场检验合格后，方可使用。
2)支承层混凝土应在拌合站集中拌制，应采用强制式搅拌机搅拌。
搅拌前应严格测定骨料的含水率，及时调整施工配合比。
一般情况下每班抽测2次含水率，雨天应随时抽测。
在拌和过程中，不得使用表面沾染尘土和局部爆晒过热的骨料。
混凝土搅拌时间按工艺试验时确定的时间执行，拌和物均匀一致，有生料、成团现象的非均质拌和物严禁用于摊铺。
3)混凝土运输采用混凝土搅拌车或自卸车运至施工现场，通过既有道路和施工便道，进入正线后倒退进入模板尾端卸料。
5混凝土浇筑支承层混凝土浇筑时，先施工一侧线路，混凝土自卸车运输混凝土至正线后倒退至施工段落的模板尾端，从尾端向起始端卸料入仓。
运输至现场卸料时，应一次布料到位，并且卸料高度不得大于1.0m；卸料后应及时进行捣固，采用￠70mm插入式振捣器、振动梁施工。
混凝土灌注时要稍高出模板顶面，采用振捣梁来回辊压粗平。
振捣时以混凝土表面出现液化状态为宜，插入式振捣器不能碰动模板，防止接缝处混凝土出现蜂窝麻面。
无砟轨道施工方案
无砟轨道施工方案无砟轨道施工方案无砟轨道施工是一种先进的铁路轨道施工方法，采用无砟轨道技术可以减少砟石的使用量，降低施工成本，提高施工效率。
下面是一份无砟轨道施工方案的具体内容，以供参考。
一、方案介绍本方案主要包括以下几个方面：1. 施工的区段：确定施工的区段范围，根据铁路线路规划和需要进行轨道更新的区段确定施工的范围。
2. 物资准备：准备所需的无砟轨道施工所需的设备、材料和工具等。
3. 基础工程：进行地基处理，采取填土、回填、夯实等措施，确保轨道的平整度和稳定性。
4. 轨道安装：安装轨道梁和轨道枕，进行轨道的布置和调整，确保轨道的水平度和垂直度。
5. 接触网施工：安装和调试接触网设备，确保电气系统的正常运行。
6. 安全措施：制定安全措施和施工规范，做好施工现场的管理和安全保护。
二、施工步骤1. 物资准备：准备好所需的无砟轨道施工所需的设备、材料和工具等，包括轨道梁、轨道枕、道床板等。
2. 基础工程：对施工区段的地基进行处理，确保地基的平整度和密实度，采取填土、回填、夯实等措施。
3. 轨道安装：在基础工程完成后，开始进行轨道的安装，先安装轨道梁，然后安装轨道枕，进行调整和修正，确保轨道的水平度和垂直度。
4. 接触网施工：在轨道安装完成后，进行接触网的安装和调试，包括安装接触网设备、导线和绝缘子等，确保电气系统的正常运行。
5. 安全措施：制定施工现场的安全措施和施工规范，包括施工人员的安全培训、施工区域的划定和围栏设置等，保证施工过程的安全和顺利进行。
三、施工要求1. 严格遵守工程质量标准，确保施工质量的合格。
2. 施工人员应具备相应的技能和经验，且持有相关的施工证书。
3. 施工过程需做好安全保护措施和现场管理，确保施工安全。
4. 施工过程需与其他施工单位进行协调和配合，确保施工进度的合理和顺利。
5. 施工后应进行验收和检测，确保无砟轨道施工的质量和安全。
以上是一份无砟轨道施工方案的大致内容，具体情况还需根据工程实际情况进行具体的方案设计和施工操作。
CRTSⅡ型板式无碴轨道路基支承层施工技术
采用 C P II I 后 方交 汇 进 行 模板 测 量 放 样
，
每
30
，
缝 隙 内冲洗干 净
3
，
待切缝 内干 燥后 及 时用 沥 青填塞饱满
。
3
m
带标 高放
一
个控 制 点
然后 进行 模板 安 装施 工
。
模板 采 用
一
6
m
’
机具设 备和 劳动力组 织
一
【 制作 ， 单 块模板 上 下 两 排 各 有 3 根 拉撑 杆 ， 拉撑 杆 另
。 ， ， 、
。
，
，
全 面的 介龆 了路基 轰承 县施
．
工。
i
。
=一 ：
。
键 D ∈ 词 】c
1
P． T s Ⅱ； 麦承 县 ； 施 工
．
Ir
II 型 耘 式 无 砟轨道
工 程概 况
，
出混凝 土 支 撑层的边线 然后 根据模板拉 撑杆的长短 用 电钻 在基 床上 打
，
嘉 善南 站 路基段 位 于 跨 沪杭 特 大 桥 和 步 云 特 大 桥 之 间 属浙 江 省 嘉 兴 市嘉 善 县 境 内
一
端 与模 板 连 接
，
端带有可 锚 入 基床 的的锚 钉 两 模板间用 螺栓 连 接 缝 隙采 用 双 面
，
，
混 凝土 施工 时 需要两 人 清璐 基 面
，
， ，
，
人 洒 水 俯 显 支承层 混
，
一
凝 土 施工 性能较差 双 线施工 时 混凝土 i I 臣生 5 公 里 以 内 』
，
个90
台自
胶 密封 模板 示 意 图见 图 (2 ) 模板 施 工 前
无碴轨道施工(支撑层和道床板)指导书
目录1、目的 (1)2、编制依据 (1)3、适用范围 (1)4、施工工艺及技术要求 (2)4.1、路基CRTS I型无砟轨道结构组成 (2)4.2路基CRTS I型双块式无砟轨道施工工艺及技术要求 (3)4.2.1支承层施工 (3)4.2.1.1施工工艺流程图 (3)4.2.1．2支承层施工要点及技术措施 (4)4.2.2道床板施工 (6)4.2.3路基上道床板综合接地 (8)4.2.4施工缝的设置 (10)4.2.5过渡段施工 (10)4.2.6线间填充和封闭层施工 (12)无碴轨道（路基支撑层和道床板部分）施工作业指导书1、目的明确无渣轨道施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范无渣轨道施工。
2、编制依据（1）郑州至西安客运专线引入西安枢纽客运北环线工程无砟轨道设计图。
（2）客运专线无砟轨道铁路工程施工质量验收暂行标准；铁建设[2007]85号。
（3）铁道部及其研究机构发布的有关技术指南和验收标准等文件。
《客运专线无砟轨道铁路工程施工技术指南（TZ216-2007）》、《客运专线无砟轨道工程测量暂行规定》等。
（4）铁路混凝土工程施工质量验收补充标准；铁建设[2005]160号。
3、适用范围郑西客运专线引入西安枢纽新建客运北环线工程路基无渣轨道支撑层和道床板施工。
施工里程为DK497+436.93~DK500+130，单线全场4.393㎞（含302.53m断链）。
4、施工工艺及技术要求4.1、路基CRTS I 型无砟轨道结构组成路基双块式无砟轨道由钢枕、扣件、双块式轨枕、道床板和支承层等组成。
0.7%4%3:116%3:116%-260-515-815支承层WJ-8B型扣件SK-2型双块式轨枕混凝土道床板(C40)60Kg/m钢轨2800340043002500-1215-2182%C25纤维素混凝土厚10cm-2400.7%4%3:116%3:116%-260-515-815支承层WJ-8B型扣件SK-2型双块式轨枕混凝土道床板(C40)60Kg/m钢轨2800340043002500-2182%C25纤维素混凝土厚10cm -2405000级配碎石K30≥150MPa/m级配碎石级配碎石路基上直线段无渣轨道横断面图路基直线段无砟轨道横断面图-515支承层WJ-8B型扣件SK-2型双块式轨枕混凝土道床板(C40)60Kg/m钢轨0.7%4%3:116%-260-515-815支承层WJ-8B型扣件SK-2型双块式轨枕混凝土道床板(C40)60Kg/m钢轨级配碎石路基上曲线段无渣轨道横断面图-h3-h4+H-h1-h2+H-h3≥2%≥2%C25纤维素混凝土厚10cm-h44%ee级配碎石级配碎石K30≥150MPa/m-1215430025002500430028003400280034005000路基曲线段无砟轨道横断面图28003400电缆槽电缆槽电缆槽路基长度L路基与桥梁分界点28003400电缆槽电缆槽电缆槽5000路基与桥梁分界点路基上道床板平面图路基道床板平面图4.2路基CRTS I 型双块式无砟轨道施工工艺及技术要求4.2.1支承层施工 4.2.1.1施工工艺流程图基础面清理及湿润放样、安装模板混凝土施工拉毛及修整拆除模板 切缝覆盖养生质量检查 施工准备4.2.1．2支承层施工要点及技术措施a.施工准备支撑层施工前应做好人员、机械、材料的准备。
沪杭高铁无砟轨道桥梁底座板施工方法探究
沪杭高铁无砟轨道桥梁底座板施工方法探究本文对沪杭高铁CRTSⅡ型板式无砟轨道桥梁底座板的施工方法进行了探讨，详细叙述了各道工序的施工方法。
标签：无砟轨道;底座板施工1 无砟轨道桥梁底座板施工工艺流程无砟轨道桥梁底座板施工流程2 加高层施工加高层一般采用C30钢筋混凝土，加高层设计的目的主要是起调平层的作用，为底座板施工提供一个平整的基面，为加强加高层与梁面的连接，设计要求全桥梁顶加高层范围全面凿毛，设置了一层钢筋网，并采用钻孔植筋加强连接的方法。
加高层施工的工艺流程：梁顶凿毛→钻孔植筋→钢筋绑扎及模板安装→加高层混凝土浇筑→梁端伸缩缝安装→梁端1.5m范围内PCC砂浆施工。
2.1梁顶凿毛根据设计要求，梁顶加高层范围需全面凿毛，深度约1cm，并将梁顶浮浆凿除干净。
2.2钻孔植筋植筋孔位应避开箱梁钢筋及梁顶横、纵钢绞线位置。
植筋采用8圆钢长33cm （HRB335级），设计钻孔黏结深度不小于12cm（12.5～17.5cm），钻孔直径12cm，纵向间距80cm，横向85cm。
钻孔采用专门电钻。
植筋前，需将植筋孔位清理干净，将植筋胶注入孔底，保证植筋胶将钢筋及混凝土间的空隙充满2.3钢筋绑扎、模板安装、混凝土浇筑加高层钢筋网设计采用HRB335级6圆钢，间距15cm。
钢筋采用现场制作，现场绑扎。
因为加高层高程的控制直接影响底座板的施工，所以确定钢筋绑扎在植入筋上的位置非常重要，不仅要满足混凝土保护层厚度的要求，还要满足加高层控制底座板高程的要求。
模板安装前，先通过测量放线确定加高层施工边线，再在模板内外侧分别植筋卡住模板，模板表面打磨干净，并涂刷脱模剂。
高程控制利用卡住模板的内侧钢筋，从钢筋顶向下至加高层设计高程，然后在模板内侧每根植入筋上挂线。
混凝土由拌合站集中拌制，灌车送到施工现场，采用溜槽辅助放料。
精平采用水平刮尺，利用模板内侧拉线进行控制，确保混凝土平整度在3mm/4m之内，高程控制在±5mm之内。
上海路局工线函[2010]284号关于发布《上海铁路局沪杭高铁无砟轨道线路维修管理办法(暂行)》的通知
![上海路局工线函[2010]284号关于发布《上海铁路局沪杭高铁无砟轨道线路维修管理办法(暂行)》的通知](https://img.taocdn.com/s3/m/b1f92b3143323968011c9215.png)
上海铁路局工务处工线函〔2010〕284号关于发布《上海铁路局沪杭高铁无砟轨道线路维修管理办法（暂行）》的通知各工务段，上海客专维修基地，各合资公司，各指挥部：为满足沪杭高铁无砟轨道运营和维护管理的需要，全面提高无砟轨道养修质量，确保列车安全平稳运行，现发布《上海铁路局沪杭高铁无砟轨道线路维修管理办法（暂行）》（技术规章编号SHG/GW358-2010），请认真抓好贯彻落实。
二○一○年九月二十一日—1 —SHG/GW358-2010上海铁路局沪杭高铁无砟轨道线路维修管理办法（暂行）总则第一条为适应时速350km沪杭高铁无砟轨道运营要求，保持轨道结构安全性、稳定性和耐久性，提高线路设备修理质量，实现科学管理，特制定本办法。
第二条沪杭高铁线路设备维修的基本任务是保持线路设备完整和质量均衡，确保列车以规定速度安全、平稳和不间断运行，并尽量延长线路设备使用寿命。
第三条线路设备维修应贯彻“预防为主、防治结合、重检慎修”的原则，按线路设备技术状态的变化规律和程度，相应地进行计划维修和临时补修，有效地预防和整治线路病害，有计划地补偿线路设备损耗，以取得较好的技术经济效益。
第四条线桥设备维修应积极采用新技术、新设备、新材料、新工艺，提高检测维修质量和劳动生产率。
—2 —第五条线路设备养护维修实行检修分开的管理制度，实行专业化管理。
第六条建立线桥设备维修管理信息系统，逐步实现维修管理信息化、智能化。
第七条本暂行办法适用于上海铁路局沪杭高铁无砟轨道线路设备的维修，未涉及的内容按相关规定执行。
第一章维修管理工作分类及工作内容第一节工作分类第八条线路设备维修分为计划维修和临时补修。
一、计划维修指根据线路变化规律和变化情况，以调整轨道几何尺寸和更换、整修伤损零部件、全面打磨钢轨为重点，有计划地对线路进行修理，恢复线路完好技术状态。
钢轨打磨以钢轨打磨车为主要作业手段。
二、临时补修临时补修指及时整修超过临时补修容许偏差管理值、影响结构功能的伤损及其他不良处所，以保证行车平稳和安全。
CRTSⅡ型板式无砟轨道施工工法
CRTSⅡ型板式无砟轨道施工工法1 前言沪杭客运专线设计采用Ⅱ型板式无砟轨道，设计时速350km/h。
通过学习、研究德国博格公司原始技术资料，借签京津城际积累下来的经验教训，外出实地参观学习同时在建的京沪高铁，积极与设计、业主、监理、兄弟单位以及这方面的专家沟通、咨询，充分利用各方面的资源，立足现场实际，提早着手准备，探索、总结、现场观摩、培训学习，在仅一个多月的无砟轨道紧张施工中大胆实施、积极创新，形成了自己一套相对成熟、完善的CRTSⅡ型无砟轨道施工工法。
2 特点2.1 施工工艺成熟、可靠，质量保证。
2.2 工艺简单，操作方便，可形成流水作业。
2.3 施工效率高，尤其适合快速施工。
3 适用范围该工法适用于CRTSⅡ型板式无砟轨道结构的高速铁路、客运专线、城际轨道交通等工程的路基、桥上无砟轨道施工。
4 工艺原理CRTSⅡ型轨道板铺设工艺分两种工况：铺装路基上CRTSⅡ型板和铺装长桥上CRTSⅡ型板。
4.1 桥上无砟轨道结构设计桥上CRTSⅡ无砟轨道结构由两布一膜滑动层/高强挤塑板、混凝土底座板、水泥乳化沥青砂浆调整层和轨道板四部分组成。
自上而下分为：20cm 厚混凝土轨道板，2cm～4cm 沥青砂浆垫层，19cm 厚(直线段)混凝土底座板，“土工布＋塑料膜＋土工布”滑动层（简称两布一膜）。
梁缝处1.5m 范围内为消除梁端转角对底座板的内力，加装5cm 厚高强挤塑板。
Ⅱ型轨道板标准长度6.45ｍ，板缝5cm，板间用张拉锁纵向连接。
轨道板铺设于桥面上经精调和灌浆后进行纵向张拉连接成为整体。
为了适应连续底座板连续结构，在桥梁两端路基上设置摩擦板及端刺（桥上设临时端刺），以限制底座板中的应力及温度变形，两端刺间底座板纵向跨梁缝连续，在桥梁固定支座上方通过梁体设置的预埋螺纹钢筋和抗剪齿槽与梁体固结，形成底座板纵向传力结构。
底座板两侧设置侧向挡块，限制底座板横、竖向位移和翘曲。
水泥乳化沥青砂浆是填充于底座板/支承层与轨道板之间的结构层，主要起充填、支撑、承力和传力作用，并可对轨道提供一定的弹韧性，是轨道结构中的重要结构层，水泥乳化沥青砂浆充填层标准厚度为2cm～4cm。
沪杭高铁路基无砟轨道支承层施工方案
金山北站路基无砟轨道支承层方案中交第二航务工程局有限公司沪杭铁路客运专线三标项目经理部二0一0年三月金山北站编制：审核：审批:中交第二航务工程局有限公司沪杭铁路客运专线三标项目经理部二0一0年三月目录一编制依据及原则 01.1编制依据 01.2编制原则 0二工程概况 (1)三施工前准备工作 (2)3。
1施工条件 (2)3。
2审核图纸 (3)3。
3材料准备 (3)3。
4施工测量 (3)3.5施工试验 (4)四施工工艺及技术要求 (5)4.1路基无砟轨道支承层施工 (5)4.1.1施工准备 (5)4.1。
2 配合比 (6)4。
1.3 搅拌 (6)4.1。
4 运输 (6)4.1.5 摊铺与浇注 (6)4。
1。
5。
1立模浇筑 (7)4.1.5。
2 技术保证要点 (8)4。
2 质量要求及验收标准 (9)五劳动力组织及机械设备配置计划 (9)5.1劳动力组织 (9)5.2机械设备配置 (10)六图片展示 (10)路基无砟轨道支承层施工方案一编制依据及原则1。
1 编制依据（1）国家和铁道部现行设计规范、施工技术指南、验收标准：《客运专线桥涵工程施工质量验收暂行标准》(铁建设[2005］160号)《铁路混凝土工程施工质量验收补充标准》(铁建设［2005］160号）《客运专线铁路无砟轨道支撑层暂行技术条件》（科技基［2008］74号)《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设〔2006〕158号）《客运专线铁路无砟轨道工程施工质量验收暂行标准》（铁建设〔2007〕85号〕）《铁路混凝土耐久性设计暂行规定》（铁建设[2007］85号）《铁路混凝土工程施工技术指南》(TZ210—2005)《客运专线铁路工程施工质量验收暂行标准应用指南》（2005）《新建时速300~350km客运专线铁路设计暂行规定》《新建铁路工程测量规范》（TB10101—99）《客运专线高性能混凝土暂行技术条件》《铁路工程施工安全技术规程（上册）》（TB10401。
中铁十局沪杭客专Ⅱ型板铺设施工组织设计
新建上海至杭州铁路客运专线站前工程HHZQ-5标段（DK75+065~DK103+850）无砟轨道施工组织设计编制：复核：审核：批准：二O一O年二月九日目录一、编制范围 (4)二、编制依据 (4)三、施工任务 (4)（一）工程概况 (4)（二）总体工程数量 (4)（三）工期要求 (4)四、总体施工组织及规划 (4)（一）总体目标 (5)（二）组织机构 (5)（三）施工队伍分布及场地布置 (6)（四）主要临时工程 (7)（五）物流组织 (7)五、工期安排及施工计划 (8)（一）总体施工方案 (9)（二）桥梁上无碴轨道施工方法 (10)（三）路基上无碴轨道施工方法 (45)（四）临时端刺的施工方法 (46)七、摩擦板和端刺的施工方案 (48)八、资源配置 (49)（一）主要设备配置 (49)（二）劳动力配置 (49)九、各项保证措施 (49)1.施工进度保证措施 (49)2.施工质量保证措施 (50)3.安全保证措施 (53)4. 技术保证措施 (55)一、编制范围中铁十局沪杭铁路客运专线五标段（DK75+065～DK103+850）无砟轨道的底座板（支承层）施工、轨道板铺设及水泥乳化沥青砂浆的灌注。
二、编制依据1.沪杭客专公司下发的指导性施组。
2.客运专线无碴轨道的施工技术指南、验收标准、轨道测量标准和评估指南等。
三、施工任务（一）工程概况我项目部铺设无砟轨道板范围为：DK75+065～DK103+850总长28.785公里（双线）。
其中；DK75+065～DK81+623.715为步云特大桥，全长6558.715m。
路基DK81+623.715～DK84+684.650，全长3060.935m。
嘉桐特大桥DK84+684.650～DK103+850，全长19165.35m。
（二）总体工程数量全标段范围摊铺轨道板底座混凝土46044 M3; 铺设轨道板共8854块（双线），板下灌注水泥乳化沥青砂浆4402 M3。
无砟轨道路基支承层施工工艺
路基支承层施工1 路基支承层施工工艺流程图6.2-1支撑层施工工艺流程2施工准备在开始支承层的施工之前，应该先检查基床表层施工质量。
表层平整度施工误差为15mm/3m，高程允许偏差为±10mm。
承载面上出现的任何沉降、变形、凹槽，都应当在开始支承层施工之前予以修正。
为防止混凝土凝固过程所需要的水份被下部基础吸收，施工前将下面的结构进行预先湿润处理。
3测量放样支承层施工测量以CPⅢ控制点为依据 每10m放一个断面，每个断面4个点。
放出的点位用水泥钉标识，并洒上石灰粉保护，作为模板安装控制的依据4基底清理和润湿对将要浇筑轨道支承层的基底进行清理和压实，确保基底坚固后洒水湿润。
局部不合格应做最后修补、压实。
由试验室检测合格后出具试验报告，方可进行下道工序施工。
5模板安装模板采用定型钢模 每节模板长度为6m。
模板两侧采用销钉固定并用斜撑加固模板每1m一道通过直径20mm的钢钎打入基床表层级配碎石内固定，接缝必须严密，不得漏浆，模板与混凝土的接触面需清理干净并刷脱模剂，模板的拼缝采用双面胶进行堵塞，底部采用砂浆堵缝，以防止混凝土水泥浆跑浆、烂根，影响混凝土的质量和外观。
模板经现场质检员、技术员检查合格后，报监理检查。
合格后方能进行混凝土浇筑。
6混凝土运输各种原材料检查合格后，按设计配合比拌制混凝土。
混凝土采用自卸车运输，运输时车顶盖篷布，以防风吹或暴晒。
支承层混凝土由自卸车从搅拌站内运输到施工现场。
一线施工时，自卸车沿另一线开至模板的侧方向，直接将混凝土倒入模板内；二线施工时，自卸车通过施工便道进入场地，然后调头，倒车至施工的最前方，将混凝土倒入施工区域模板内。
7混凝土浇筑(1)支承层采用C15低塑性混凝土模筑法浇筑，施工过程中要划分作业范围确保捣固到位，路基支承层成形后在初凝前对其道床板宽度范围内的表面进行拉毛处理，拉毛深度宜为5mm，其余表面进行收面处理。
混凝土拌制出站至入模时间间隔不得大于1h。
CRTSⅡ型板式无砟轨道施工技术
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中建沪杭客专指挥部
双组份胶勾兑 铺设
挤塑板铺设
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中建沪杭客专指挥部
主要内容 一、结构形式简介 二、工艺流程及操作要点
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中建沪杭客专指挥部
一、结构形式简介
1.桥上无砟轨道系统 桥上CRTSⅡ型板式无碴轨道系统主要分 4个结构组成部 分。自上至下的结构为：60kg/m钢轨，弹性扣件，20cm厚砼 轨道板，3cm厚沥青砂浆调整层，19cm厚(直线段)砼连续底
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中建沪杭客专指挥部
防水层现场施工照片
抛丸
底涂
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中国建筑股份有限公司
CHINA STATE CONSTRUCTION ENGRG. CORP. LTD
中建沪杭客专指挥部
3、梁端平整度 1.5m凹槽范围的平整度要求为2mm/1m。不能满足要求时， 打磨处理，直至符合要求。 4、桥面高程 1.5m以外部分跨中及支座处凸台顶面中心线位置的桥面 高程允许误差7mm，梁端1.5m范围内不允许出现正误差。 使用CPⅢ进行复核检查。对不能满足要求的应进行打磨 和采用聚合物砂浆填充处理源自中国建筑股份有限公司
