换热器管子与管板的5种连接结构形式
换热器管子与管板的5种连接结构形式管子与管板的连接，在管壳式换热器的设计中，是一个比较重要的结构部分。
它不仅加工工作量大，而且必须使每一个连接处在设备的运行中，保证介质无泄漏及承受介质压力能力。
对于管子与管板的连接结构形式，主要有以下三种，（1）胀接, （2）焊接，（3）胀焊结合。
这几种形式除本身结构所固有的特点外, 在加工中，对生产条件，操作技术都有一定的关系。
Ol胀接用于管壳之间介质渗漏不会引起不良后果的情况下，胀接结构简单，管子修补容易。
由于胀接管端处在胀接时产生塑性变形，存在着残余应力，随着温度的上升，残余应力逐渐消失，这样使管端处降低密封和结合力的作用。
所以此胀接结构，受到压力和温度的一定限制。
一般适用压力P0≤4MPa,管端处残余应力消失的极限温度，随材料不同而异，对碳钢、低合金钢当操作压力不高时，其操作温度可用到300°Co为了提高胀管质量，管板材料的硬度要求高于管子端的硬度, 这样才能保证胀接强度和紧密性。
对于结合面的粗糙度，管孔与管子间的孔隙大小，对胀管质量也有一定的影响，如结合面粗糙，可以产生较大的摩擦力，胀接后不易拉脱，若太光滑则易拉脱，但不易产生泄漏，一般粗糙度要求为Ral2.5o为了保证结合面不产生泄漏现象，在结合面上不允许存在纵向的槽痕。
期炸既接管孔有光孔和带环形槽孔两种，管孔的形式和胀接强度有关，在胀口所受拉脱力较小时，可采用光孔，在拉脱力较大时可采用带环形槽的结构。
光孔结构用于物料性质较好的换热器，胀管深度为管板厚度减3mm,当管板厚度大于50m∏b胀接深度e一般取50 mm,管端伸出长度2~3 mmo 当胀接时，将管端胀成圆锥形，由于翻边的作用，可使管子与管板结合得更为牢固，抗拉脱力的能力更高。
当管束承受压应力时，则不采用翻边的结构形式。
管孔开槽的目的，与管口翻边相似，主要是提高抗拉脱力及增强密封性。
其结构形式是在管孔中开一环形小槽，槽深一般为0.4~0∙5 mm,当胀管时，管子材料被挤入槽内，所以介质不易外泄。
换热器检修过程中换热管查漏方法新技术
换热器检修过程中换热管查漏方法新技术摘要：石油化工行业中，换热器属于常用设备之一。
换热器工作过程中，泄漏问题常有发生，需要检修人员能够做好针对换热器的检修工作，通过应用换热管查漏方法新技术，提升换热器中，换热管的查漏效果。
传统换热管查漏水压试验方法在实际应用中存在排水困难、腐蚀管道等问题，相比之下，新技术的应用，则能够有效克服上述问题。
本文主要探究换热器检修过程中换热管查漏方法新技术应用的重要性，并简要介绍几种切实可行的有效技术。
关键词：换热器检修；换热管；查漏方法；新技术引言：传统换热管查漏水压试验，主要指一种，将换热管系统充满水并施加一定的压力，以观察是否有泄漏的技术。
该方法是一种简单且有效的方法，能够实现对换热管泄漏情况的快速检测，然而，随着石油化工行业的发展，这种方法已经明显无法适应当前阶段企业的换热管检修需要。
为此，需要企业探索新方法与新技术，提升换热管查漏准确性和效率的同时，也能够避免传统水压试验给换热管造成的损伤。
一、换热器检修过程中换热管查漏方法新技术应用的重要性换热器检修过程中，开发与应用新技术完成换热管的查漏工作，具有提升检修效率，降低检修成本的重要作用。
（一）解决工装配备困难与价格昂贵的问题在换热器检修过程中，应用新技术查漏换热管具有重要意义，其中一个重要方面，便是解决了工装配备困难和价格昂贵的问题。
传统水压试验需要使用特定的工装，然而这些工装的价格昂贵、种类繁多且用途不同，不同的换热器检修需要应用到不同的工装方能够完成检修。
这使得工装的配备难度增加，也在一定程度上增加传统水压试验方法的操作成本。
而通过应用新技术来查漏换热管，则能够有效解决上述问题。
新技术中的声波检测、热成像检测、真空试验等，不需要特定的工装也能够完成对换热管泄漏情况的检测，从而有效简化工装的配备过程，降低成本，提高工作效率。
（二）提升换热器中换热管的检修效率与质量换热器是石油化工企业中用于传递热量、调节温度的重要设备[1]。
换热管与管板焊缝分类

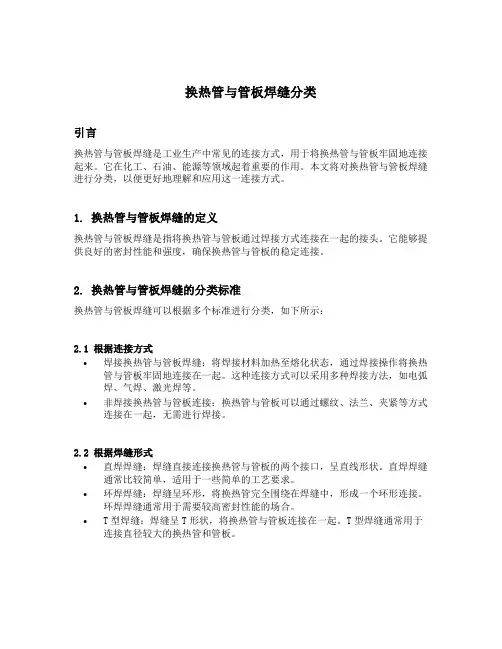

换热管与管板焊缝分类引言换热管与管板焊缝是工业生产中常见的连接方式，用于将换热管与管板牢固地连接起来。
它在化工、石油、能源等领域起着重要的作用。
本文将对换热管与管板焊缝进行分类，以便更好地理解和应用这一连接方式。
1. 换热管与管板焊缝的定义换热管与管板焊缝是指将换热管与管板通过焊接方式连接在一起的接头。
它能够提供良好的密封性能和强度，确保换热管与管板的稳定连接。
2. 换热管与管板焊缝的分类标准换热管与管板焊缝可以根据多个标准进行分类，如下所示：2.1 根据连接方式•焊接换热管与管板焊缝：将焊接材料加热至熔化状态，通过焊接操作将换热管与管板牢固地连接在一起。
这种连接方式可以采用多种焊接方法，如电弧焊、气焊、激光焊等。
•非焊接换热管与管板连接：换热管与管板可以通过螺纹、法兰、夹紧等方式连接在一起，无需进行焊接。
2.2 根据焊缝形式•直焊焊缝：焊缝直接连接换热管与管板的两个接口，呈直线形状。
直焊焊缝通常比较简单，适用于一些简单的工艺要求。
•环焊焊缝：焊缝呈环形，将换热管完全围绕在焊缝中，形成一个环形连接。
环焊焊缝通常用于需要较高密封性能的场合。
•T型焊缝：焊缝呈T形状，将换热管与管板连接在一起。
T型焊缝通常用于连接直径较大的换热管和管板。
2.3 根据焊接材料•焊接同材料换热管与管板焊缝：焊接材料与换热管和管板相同，具有相似的化学成分和性能。
这种焊缝可以提供更好的兼容性和稳定性。
•焊接异材料换热管与管板焊缝：焊接材料与换热管和管板不同，具有不同的化学成分和性能。
这种焊缝需要考虑材料之间的兼容性和界面效应。
3. 换热管与管板焊缝的应用换热管与管板焊缝广泛应用于各个领域，下面列举了几个常见的应用场合：•石化工业：在炼油、化工生产过程中，焊接换热管与管板焊缝可用于加热、冷却、蒸发等工序中的热交换设备。
•能源行业：在发电、核电、热力站等能源设备中，焊接换热管与管板焊缝可用于热交换器、锅炉等设备中，提高能源利用效率。
ASME_BPVC.VIII.1-2021_中换热管与管板连接焊缝强度计算及探讨
王 任 ASME BPVC.VIII.1-2021中换热管与管板连接焊缝强度计算及探讨292023，33（3）櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴櫴毷毷毷毷设 计技 术ＡＳＭＥＢＰＶＣ ＶＩＩＩ １ ２０２１中换热管与管板连接焊缝强度计算及探讨王 任 中国成达工程有限公司 成都 ６１００４１摘要 本文对ＡＳＭＥＢＰＶＣ ＶＩＩＩ １ ２０２１中换热管与管板连接焊缝采用强度焊所需最小焊缝尺寸及焊缝强度计算进行分析，并与ＧＢ／Ｔ１５１ ２０１４进行对比，为换热器设计中的换热管与管板的连接焊缝强度计算提供一定的参考。
关键词 强度焊 焊缝尺寸 在管壳式换热器设计中，换热管与管板连接型式通常有强度胀、强度焊、强度焊加贴胀、内孔焊，而强度焊或强度焊加贴胀应用最广。
采用强度焊或强度焊加贴胀时，换热管与管板连接焊缝尺寸要求及强度校核是换热器设计计算中非常重要的部分。
本文将结合标准规范对此计算进行分析和探讨。
１ ＡＳＭＥＢＰＶＣ ＶＩＩＩ １ ２０２１中强度焊的分类及要求 按ＡＳＭＥＢＰＶＣ ＶＩＩＩ １ ２０２１中ＵＷ ２０章节规定，强度焊分为完全强度焊和部分强度焊。
完全强度焊与部分强度焊尺寸计算公式一致，只是设计强度与换热管轴向强度之比取值不同，完全强度焊时，取设计强度与换热管轴向强度的比值为１。
ＧＢ／Ｔ１５１ ２０１４中没有对强度焊进行分类，只是对设计选定的焊接尺寸进行各工况下的应力校核。
１ １ 完全强度焊对于完全强度焊，标准中要求焊缝强度应大于等于换热管的轴向强度，焊缝尺寸需满足ＵＷ２０ ６的要求。
根据此原则，只要换热管与管板连接焊缝尺寸满足完全强度焊的最小尺寸要求，就无需进行换热管与管板连接焊缝的轴向载荷校核，此焊缝也无需进行剪切载荷试验，只需对换热管进行轴向载荷的校核。
１ ２ 部分强度焊部分强度焊（非密封焊）的焊缝强度不大于换热管的轴向强度，设计强度（焊缝设计强度）是根据各工况下的轴向载荷来确定的，焊缝的最小尺寸要求是根据设计强度来进行计算的，即满足ＵＷ ２０ ６的要求。
换热器管子和管板焊接接头浅见分析
换热器管子和管板焊接接头浅见分析史建涛(江苏省特种设备安全监督检验研究院苏州分院,江苏苏州215128)摘要:通过对管板换热器设计参数、介质特性、使用环境以及承载情况的分析研究,比较不同焊缝接头形式以及焊接工艺过程的选择对最终焊接质量的影响,同时阐述了合理的焊缝检验工艺对于确保在焊接前、焊接过程中以及焊接完成之后保证焊接质量的重要意义,总结出管板换热器管子和管板焊接接头在制造过程中的关键控制点。
关键词:管板换热器;焊接接头;焊接质量;焊接检验工艺管板换热器是利用传热原理,通过对冷、热物料与被加热或冷却的介质进行逆向流动,即热交换,从而达到物料被冷却或加热作用[1]。
由于其结构简单,制造成本低,能得到较小的壳体直径,管程可分成多样,壳程也可用纵向隔板分成多程,规格范围广,可用作蒸发器、加热器、冷凝器和冷却器等,在工程中应用十分广泛。
作者在参与某德国U公司石化项目过程中,有幸作为现场监造到广东省茂名重力石化机械制造厂进行制造过程的质量监检。
由于此项目合同中要求设计由德国公司负责,图纸细化则由CPM(重力石化机械制造厂简称)完成,且CPM负责全程的制造质量,而且该德国公司此次采购的主要设备为管板式换热器, 设计中采用了德国公司的企业标准,因此对于制造厂而言,要准确理解德国公司的企业标准,并且利用现有的设备及人员完成不同于国标要求的石化设备相应难度加大。
而在管板换热器的制造过程中,换热管与管板的连接是整个制造过程中的关键环节。
1 管子-管板连接型式换热管与管板的连接方式有胀接、焊接、胀焊并用等型式。
常用的工艺制造方法有强度胀接、贴胀、强度焊以及密封焊。
强度胀接指为保证换热管与管板连接的密封性能以及抗拉脱强度的胀接;贴胀指为消除换热管与管孔之间缝隙的轻度胀接;强度焊指保证换热管与管板连接的密封性能及抗拉脱强度的焊接; 密封焊指保证换热管与管板连接密封性能的焊接[2]。
目前对常规的换热管通常采用“贴胀+强度焊”的模式;而重要的或使用条件苛刻的换热器则要求采用“强度胀+密封焊”的模式。
换热管与管板焊缝分类
换热管与管板焊缝分类换热管与管板焊缝分类换热管和管板焊缝是化工、石油、电力等领域中常见的设备连接方式。
在工业生产中，换热器是一种用于传递热量的设备，通常由多个管子和一个或多个管板组成。
在这些设备中，焊接是一种常见的连接方式，特别是在高温、高压环境下。
一、换热器概述1.1 换热器的定义换热器是一种用于传递热量的设备。
它通过将两个流体（通常是液体或气体）分别通过一个或多个相互接触的表面来实现传递。
这些表面可以是平板、螺旋形或管形。
1.2 换热器的分类根据不同的应用场景和结构特点，换热器可以分为多种类型。
例如：- 壳管式换热器：由壳体和内部管束组成，壳体内部为流体提供一个密闭空间，而内部管束则用于传递流体。
- 管式换热器：由多个平行排列的金属管子组成，在两端有固定头固定。
- 板式换热器：由多个平板组成，板与板之间形成通道，流体通过这些通道进行传热。
- 螺旋式换热器：由一个或多个螺旋形的管子组成，通过旋转来实现流体的传递。
二、焊缝分类2.1 焊缝定义焊缝是将两个或多个金属部件连接在一起的区域。
在换热器中，焊缝是将管子和管板连接在一起的地方。
2.2 焊接方式根据不同的焊接方式，换热器中的焊缝可以分为以下几种：- 熔覆焊：将一种金属材料加热到液态，然后将其涂覆在另一种金属上。
- 电弧焊：使用电弧产生高温来融化两个部件并使它们粘合在一起。
- 气保焊：使用气体产生高温来融化两个部件并使它们粘合在一起。
- 感应焊：利用感应加热原理，在不直接接触工件的情况下加热工件并使其达到融点。
2.3 焊缝分类根据不同的结构和位置，换热器中的焊缝可以分为以下几种：- 管板焊缝：将管子和管板连接在一起的地方。
管板焊缝主要有两种类型：轴向焊缝和环向焊缝。
- 管子焊缝：将两个或多个管子连接在一起的地方。
管子焊缝主要有两种类型：对接焊缝和搭接焊缝。
三、管板焊缝分类3.1 轴向焊缝轴向焊缝是将管子与管板的轴线沿着同一条直线上进行连接的方式。
换热管与管板的对接焊缝
换热管与管板的对接焊缝换热管与管板的对接焊缝是在换热设备中常见的连接方式之一。
本文将从焊接原理、焊接工艺和焊缝质量等方面对换热管与管板的对接焊缝进行详细介绍。
一、焊接原理在换热设备中，换热管与管板之间的连接通常采用焊接方式。
焊接是通过提供热能使两个或多个工件加热至熔化状态，然后冷却固化而形成的连接方式。
对于换热管与管板的对接焊缝，常用的焊接方法有手工电弧焊、气体保护焊和自动焊接等。
二、焊接工艺对于换热管与管板的对接焊缝，焊接工艺的选择对焊缝的质量至关重要。
一般来说，焊接工艺应根据具体的材料、厚度和使用条件等因素来确定。
在焊接前，需要进行焊前准备工作，包括清理焊缝表面、校验焊缝尺寸和预热等。
焊接时，应控制好电流、电压、焊接速度和焊接角度等参数，确保焊缝的均匀性和牢固性。
焊接完成后，还需要进行焊后处理，包括除渣、修整焊缝和进行无损检测等。
三、焊缝质量焊缝质量是换热管与管板的对接焊缝的重要指标之一。
优质的焊缝应具备以下特点：焊缝形状规整，焊缝宽度和高度均匀一致；焊缝与母材的结合紧密，无气孔、夹杂物和裂纹等缺陷；焊缝金属的组织和性能与母材相近，无明显的互不相容性；焊缝的力学性能和耐腐蚀性能满足工程要求。
为了保证焊缝质量，需要严格控制焊接过程中的各项参数。
首先，选择合适的焊接方法和工艺，确保焊接热输入适中。
其次，应选择合适的焊接材料和焊接电极，保证焊缝与母材的相容性。
同时，焊接过程中应保持焊接区域的干燥和洁净，防止气孔和夹杂物的形成。
最后，在焊接完成后，应进行焊后热处理和无损检测，确保焊缝的完整性和质量。
总结起来，换热管与管板的对接焊缝是换热设备中常见的连接方式。
通过合理的焊接原理、焊接工艺和焊缝质量控制，可以确保换热设备的安全稳定运行。
在实际工程中，需要根据具体的要求和条件来选择合适的焊接方法和工艺，以及合适的焊接材料和电极，从而得到优质的焊缝。
对于焊接过程中的焊前准备、焊接参数控制和焊后处理等环节也需要严格遵守，确保焊缝质量符合工程要求。
换热管与管板焊接工艺评定和焊接工艺附加评定
换热管与管板焊接工艺评定和焊接工艺附加评定D.1 范围本附录规定了换热管与管板的焊接工艺评定和焊接工艺附加评定的规则、评定方法、检验方法和结果评价。
本附录适用于换热管与管板连接的强度焊、胀焊并用的焊缝。
D.2 换热管与管板焊接接头的焊缝（限对接焊缝、角焊缝及其组合焊缝）可当作角焊缝进行焊接工艺评定，其中对接焊缝焊脚（对接焊缝与换热管熔合线长度）由设计确定。
D.3 焊接工艺评定规则按本标准正文的规定。
D.4 焊接工艺附加评定规则D.4.1 当发生下列情况时，需重新进行焊接工艺附加评定。
D.4.1.1 通用规定：a）焊前改变清理方法；b）变更焊接方法的机动化程度（手工、半机动、机动、自动）；c）由每面单道焊改为每面多道焊，或反之；d）评定合格的电流值变更10%；e）手工焊时由向上立焊改变为向下立焊，或反之；f）焊前增加管子胀接；g）变更管子与管板接头焊接位置；D.4.1.2 焊条电弧焊：增加焊条直径。
D.4.1.3 钨极气体保护焊、熔化极气体保护焊和等离子弧焊：a）增加或去除预置金属；b）改变预置金属衬套的形状与尺寸；c）改变填充丝或焊丝的公称直径。
D.4.2 试件管规格与焊件管规格D.4.2.1 试件管壁厚与焊件管壁厚试件中换热管公称壁厚b≤2.5mm时，评定合格的焊接工艺适用于焊件中换热管公称壁厚不得超过±1.15b；当试件中换热管公称壁厚b＞2.5mm时，评定合格的焊接工艺适用于焊件公称壁厚大于2.5mm所有换热管的焊接。
D.4.2.2 试件管外径与焊件管外径：a）试件中换热管公称外径d≤50mm、公称壁厚b≤2.5mm时，评定合格的焊接工艺适用于焊件中换热管公称外径大于或等于0.85d；b）试件中换热管公称外径d＞50mm时，评定合格的焊接工艺适用于焊件中换热管公称外径最小值为50mm；c）试件中换热管为公称壁厚b＞2.5mm 的任一外径时，评定合格的焊接工艺适用于焊件中换热管公称外径不限。
电磁无损检测技术的原理与应用
电磁无损检测技术的原理与应用电磁无损检测技术是一种非常重要的无损检测方法，针对各种材料和结构的缺陷进行检测和评价。
本文将介绍电磁无损检测技术的原理及其在不同领域的应用。
首先，我们先了解电磁无损检测技术的原理。
电磁无损检测利用电磁场的作用原理对材料进行检测。
当电磁场与材料相互作用时，在材料中会产生一系列的物理变化，例如电磁场的衰减、材料的磁化以及能量的传输等。
通过对这些变化的测量和分析，可以判断材料中是否存在缺陷。
电磁无损检测技术根据材料对电磁波的响应特性分为多种方法，包括涡流检测、磁粉检测、液体渗透检测以及磁化电流检测等。
涡流检测是一种基于感应原理的无损检测方法。
当交变电流通过电线圈时，会在材料中产生交变磁场。
如果材料中存在缺陷，那么磁场会发生变化，从而在电线圈中感应出交变电压。
通过测量感应电压的变化，可以判断材料中是否存在缺陷，并评估缺陷的大小和位置。
磁粉检测是一种常用的表面缺陷检测方法。
它利用磁粉在材料表面产生的磁化现象来检测缺陷。
在磁化过程中，磁粉会聚集在缺陷周围，形成可见的磁粉团，并通过增加磁场的方法使磁粉显现，从而实现对缺陷的检测和评价。
液体渗透检测是将液体渗透进入材料表面微小缺陷并通过表面张力和毛细作用使其扩展到可见部分，进而通过颜色剂显像方法找出缺陷的检测。
这种方法可以检测出微细缺陷如裂纹等。
磁化电流检测是一种通过施加外部磁场和内部磁化电流来检测材料缺陷的方法。
当施加磁场和内部磁化电流时，材料中的缺陷会导致磁场的扰动，通过测量扰动磁场的变化可以判断材料中的缺陷情况。
除了以上几种常见的电磁无损检测方法，还有许多其他方法，它们之间的原理和应用略有差异。
接下来，我们将探讨电磁无损检测技术在不同领域的应用。
首先是电力行业。
在电力行业，电磁无损检测技术可用于发电设备、变压器、电缆和输电线路的检测和评估。
通过对这些设备进行电磁无损检测，可以及早发现潜在的问题，并采取相应的维修和改进措施，保障电力系统的安全和稳定运行。
2016压力容器设计人员考试试题及答案
2016压力容器设计人员考试试题及答案第一篇：2016压力容器设计人员考试试题及答案2016年度压力容器设计人员考核试卷部门：姓名：岗位：成绩：一、填空题（每题2分，共30分）1、对于压力容器，GB150.1-2011适用的设计压力范围是（不大于35MPa）。
2、GB150.1-2011适用的设计温度范围是（-269℃～900℃）。
3、GB150标准直接或间接考虑了如下失效模式（脆性断裂）（韧性断裂）（接头泄漏）（弹性或塑性失稳）（蠕变断裂）（腐蚀破坏）。
17、GB/T151—2014使用的换热器型式是（固定管板式换热器）、（浮头式换热器）、（U形管式换热器）、（釜式重沸器）、（填料函式换热器）和（高压管壳式换热器）；换热管与管板连接的型式有（胀接）、（焊接）、（胀焊并用）和（内孔焊）。
4、泄漏试验包括（气密性试验）、（氨检漏试验）、（卤素检漏试验）和（氦检漏试验）。
5、焊接接头由（焊缝）、（熔合区）（热影响区）三部分组成。
6、GB/T17616规定S1表示（铁素体型）钢，S2表示（奥氏体-铁素体型）钢，S3表示（奥氏体型）钢，S4表示（马氏体型）钢。
7、壳体开孔处引起的应力可分为三种：（局部薄膜应力）（弯曲应力）和（峰值应力）。
8、对于（第III类）压力容器，设计时应当出具包括（主要失效模式）和（风险控制）等内容的风险评估报告。
9、低温容器受压元件禁用硬印标记是为了降低（脆断）风险，而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低（腐蚀失效）风险。
10、PWHT的意思是（焊后热处理）。
11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（3）倍，且不小于（100mm）。
12、TSG 21-2016规定判断规程的适用范围用的是（工作）压力，在附录A压力容器类别划分时采用的是（设计）压力。
13、压力容器的选材应当考虑材料的（力学性能）、（化学性能）、（物理性能）和（工艺性能）。
换热管与管板的连接方式浅析解析
换热管与管板的连接方式浅析一、强度胀接—系指为保证换热器与管板连接的密封性能及抗拉强度的胀接；1.适用范围：1.1设计压力小于等于4Mpa；1.2设计温度小于等于300℃；1.3操作中无剧烈的振动，无过大的温度变化及无明显的应力腐蚀。
1.4换热管的硬度值一般要求低于管板的硬度值；1.5有应力腐蚀时，不应采用管端局部退火的方式来降低换热管的硬度；1.6强度胀接的最小胀接长度应取管板的名义厚度减去3㎜或50㎜二者的最小值。
1.7当有要求时，管板的名义厚度减去3㎜或50㎜之间的差值可采用贴胀；或管板名义厚度减去3㎜全长胀接。
二、强度焊—系指保证换热管与管板连接的密封性能及抗拉强度的焊接。
1.适用范围：1.1可适用于本标准（GB151）规定的设计压力，但不适用于有较大振动及有间隙腐蚀的场合。
三、胀焊并用--强度胀加密封焊（系指保证换热管与管板连接密封性能的焊接）、强度焊加贴胀（系指为消除换热管与管孔之间缝隙的轻度胀接）两种方法；1.适用范围：1.1密封性能要求较高的场合；1.2承受振动或疲劳载荷的场合；1.3有间隙腐蚀的场合；1.4采用复合管板的场合。
四、强度焊、强度胀、强度焊+贴胀、强度胀+密封焊。
这四种连接型式的差异主要反映在管孔是否开槽和焊接坡口及管子伸出长度（见151第69页表33的规定）等方面。
1.1焊接。
当焊缝H值大于或等于2/3管壁厚时，称强度焊，否则为密封焊。
即强度焊必须是填丝的氩弧焊，而不填丝的熔化焊最多只能作为密封焊。
1.2强度焊适用于压力较高的工况，形成焊缝强度较大又不损伤管头。
但这种焊接难度较大，手工氩弧焊时较慢，且一般不用于立式换热器的上管板。
1.3胀接。
换热管与管板的胀接有非均匀胀接（机械滚珠胀）和均匀胀接（液压胀接、液袋胀接、橡胶胀接、爆炸胀接）两大类。
1.4机械胀接是最早的胀接方法，也是目前使用最广泛的胀接方法。
这种方法简捷方便，需使用油润滑，油的污染使胀后的焊接质量得不到保障；且该方法使管径扩大产生较大的冷作应力，不适用于应力腐蚀场合。
关于磁粉无损探伤技术论文（2）
关于磁粉无损探伤技术论文(2)副标题#关于磁粉无损探伤技术论文篇二磁粉探伤初探摘要：对于焊接质量检测方法多种多样，磁粉检测检测物体的表面，尤其是铁磁材料的表面效果特别好，由于不连续的磁痕堆集于被检测表面上，所以能直观地显示出不连续的形状、位置和尺寸，并可大致确定其性质。
本文讲述磁粉检测在焊缝中的应用。
关键词：磁粉检测;焊件焊缝;技术分析1 管座角焊缝的形成、结构及应力分布1.1 管座角焊缝的形成和结构在靠火力发电的茅村发电厂，压力容器及联箱的制造和工程工艺管道的配管过程中，为便于汽水输送、测量及仪表的安装，会大量出现两个圆柱体正交或斜交相贯的情况，对相贯线实施焊接所形成的焊缝是角焊缝。
为避免强制对口，在容器或联箱与接管间往往加装管座。
接管与筒体采用焊接方法连接而形成角焊缝，常见接管角焊缝的形式有插入式和安放式两种。
插入式管座角焊缝是接管座插入筒体内焊接而成，这种角焊缝形式容易造成根部未焊透缺陷。
安放式管座角焊缝是接管座安放在筒体上焊接而成，危害最大的缺陷是根部未焊透，未熔合和裂纹等纵向缺陷。
由于管座及角焊缝的结构特点和机组启停过程中温度变化等原因，会在焊缝上产生很大的应力，所以管座角焊缝始终是承压部件的应力集中部位，且在装配及焊接过程中工艺比较特殊，容易出现各种缺陷。
1.2 管座角焊缝应力的产生和分布1.2.1 管座角焊缝应力的产生。
集箱、容器或管道管座角接时在筒体上开孔后会在开孔处产生应力集中，且应力状况复杂，最大应力出现在垂直于拉伸方向的截面上。
角焊缝中的应力大致是以下几种因素产生的：①由于介质压力作用而产生内应力，这种应力可以是拉应力，压应力，剪切应力，弯曲应力和复合应力。
②由于受压原件的热胀冷缩而产生附加应力。
③焊接过程中形成的残余应力。
④由于部件重量或强行对口等原因而产生的附加应力。
1.2.2 管座角焊缝的应力分布。
在插入式管座角焊缝结构中存在未焊透，接管座与筒体之间的未焊透接头往往存在间隙，接头传力时力流线偏转很大，应力分布很不均匀，在角焊缝的根部和焊趾处都有很大的应力集中，而全焊透的接头应力集中和传力则相对均匀一些。
全方位解析交流电磁场检测技术
首先，让我们来回顾一下历史。
交流电磁场检测（ACFM）技术是在上世纪80年代开发出来的，主要用于检测和评估海上石油平台水下焊管交叉焊口疲劳裂纹的穿透深度。
在ACFM技术出现之前，这些缺陷通常是采用磁粉检测技术来发现并测量的。
疲劳裂纹的严重程度（与结构的剩余寿命直接相关）与它们的深度是密不可分的。
在以前，传统的涡流检测系统并不适合在水下使用或对铁素体钢焊接件进行检测，因为它们无法准确测量深度超过5毫米（0.2英寸）的缺陷。
交流电位降（ACPD）是用于测量缺陷深度的技术，但由于需要在电压探针和钢表面之间保持非常好的电接触，因此在水下使用时检测速度很慢，并且操作非常困难。
解决这个问题需要一个相当于ACPD的非接触式接口，英国的一些石油公司与英国伦敦大学进行了合作研究，并开发出了一种新的技术——交流电磁场检测技术，即ACFM技术问世。
检测原理ACFM在局部引入均匀的电流到被测工件，并测量工件表面的磁通密度。
在碳钢上，电场通常以5kHz的频率感应，导致电流被限制在材料表面的一层薄薄的区域上。
表面断裂缺陷干扰了感应电流，从而影响了磁通密度。
传感器区域下的均匀磁场ACFM技术一般测量磁通密度的两个分量：一个提供有关缺陷末端位置的信息（测量缺陷的长度），另一个提供缺陷的纵横比（并因此提供深度）信息。
两个分量组合才能更好的确认缺陷存在，并且应用根据理论模型开发出的尺寸算法，建立缺陷的表面长度和深度信息。
感应电流的主要方向被指定为Y轴，与之相关的磁场在表面上的方向被指定为X轴。
当被测件没有缺陷时，电流会沿Y轴流动，磁场沿X轴流动。
磁场的Y 和Z分量（用B和Bz表示）为零，而X分量（Bx）则与电流的大小成正比例关系。
ACFM坐标系当在被测工件中存在沿着X轴的线性表面缺陷时，会切断电流线，迫使电流在缺陷端部周围和下方流动。
当在缺陷下方流动时，一些电流被迫离开表面，这将会降低缺陷中间的磁场强度（下图中的蓝色区域）；当一些电流围绕缺陷的末端流动时，则会加强端部的磁场强度（下图中的红色区域），如此就出现了部分循环流动，这种围绕裂纹两端的旋转就产生了一个可测量的非零的Bz分量。
换热器管子与管板焊接接头RT检验方法
现介 绍 一种 换 热器 管子 与 管板 焊接 接 头 射线 探 伤 的 程序 和方 法 。 在换热 器制 以期 造 过程 中或 在 用 检验 过 程 中
能够得 到运用 。 １ ． 程序 检测 １１ ． 总则
管
号
维普资讯
Ｉ Ｉ Ｅ】盈 ＝＝ 【 ＝＝ ＝
Ｔ Ｚ Ｏ ＧＳ Ｅ Ｅ Ａ Ｑ Ａ ＥＨ Ｎ Ｂ Ｉ Ｎ Ｕ Ｎ Ｈ
换热器管子与管板焊接接头 Ｒ 检验 方法 Ｔ
。
浦敏 芳
赵 晓琦
沈建强
程军
换热 器在 国民经济 中特别是 石油 化工领 域应 用非 常广泛 ， 换热 管与 管板的连 接方 式有 胀接 、 焊 接、 胀焊并用 等型式 。 中焊接 是最常 用 的连接 方 其
・
●为 了在 检 测评 定 区获 得 均匀 的黑度 值 ， 应
使用厚度补偿块 （ 或称 补偿器 ）它的尺寸应该与 ， 管子 、 管板及焊缝几何尺寸相匹配。 补偿块 内应钻 有检测孔 ， 其设计应保证 源处于中心位置。
图 ２ 胶片 标识
●补偿 器 的外 径 必 须不 小 于 管子 内径减 ｌ ｍ． ｍ 如果达不到这个条件 ， 应使 用粘胶带 紧固。 另外．必须在焊缝和胶片之间使用一块 ０ ｒ ． ｍ厚 ５ ａ
全附件 灵敏可靠 。 ３加 强水 质监 督 ． 时排 污 ， ． 及 定期 清 除水 垢 ，
杜绝无 证操作 现象 ４加 大监 察 力度 ． 期 对 锅炉进 行 检查 和 内 ． 定 外部检验 。 （ 者单位 ： 作 准安 市锅炉 压力容 器检验研 究所 ）
维普资讯
管子 记号 ， 常应 使用 数 字记 号 ， 明管板 编 号 。 通 标 管子 号码 及行 号ｔ 见图 １在 管板 上标 注管 子 与管 ， 板 连接接 头 ） 同样 ．底 片上也采 用数 字标记 作为 唯一 的标
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正 常停 车检 修 ， 重影 响 了正 常生产 。 严
某 石化 公 司乙二 醇生 产装 置 中有多 台列 管式
梯度 异 常区 ， 用磁 敏元 件检 测这 些磁 场 的畸变 ， 采 就能 获得 缺 陷信号 ， 由于试件 也是 良导 体 ， 交变 在 磁场 的感 应下 ， 试件 也将 产生 感应 电流 ， 同时生成 附加 的感 生 磁 场 与原 有 的 泄 漏 磁 场 合 成 复 合 磁 场 。对铁磁 性 材料来 说 ， 交流 电磁场 的 畸变 ， 因 会
第３ ９卷
第１ 期
化
工
机ቤተ መጻሕፍቲ ባይዱ
械
８ １
交流 电磁 场 在 换 热 管 与 管板 连 接 焊 缝 处 检 测 中 的应 用
宋 树 波 邵 泽 波 陈 兵
（ ．吉 林 化 工 学 院 ；．吉 化 检测 中心 ） １ ２
摘 要 通 过 分 析 裂 纹 对 交流 电磁 场 信 号影 响 的 方 式 和 规 律 ， 缺 陷和 交 流 电磁 场 信 号 响 应 特 征 之 间 对
列管 式换 热器 是石 油化 工生 产 中应用 最广 泛
１ 检 测原 理分 析
的传 热设 备 ， 于应 力 、 蚀 等 问题 的存在 ， 由 腐 引起
列 管式 换 热器换 热 管 与 管 板 的 连 接 失效 ， 造成 非
用一 交 变磁 场磁 化 钢 铁 试 件 的局 部 区域 ， 当
的 关 系进 行 了分 析 和 研 究 ， 绍 了焊 缝 表 面 交 流 电磁 场 检 测 技 术 的 原 理 、 法 ， 作 了 对 比 试 样 并 进 行 介 方 制
了测 试 分析 ， 过 采 用 交流 电磁 场检 测技 术进 行 实 际检 测 ， 实在 检 修 中采 用 该 方 法 可 快 速 找 出 问 题 部 通 证 位 ， 高 了检 修 效 率 也 为设 备 的 安全 运行 提 供 了保 障 。 提 关 键 词 换 热 器 换 热 管 交 流 电磁 场 检 测 焊 缝 裂 纹 中 图分 类 号 Ｔ ０ １５ Ｑ ５ ． 文 献标 识码 Ｂ 文章编号 ０ ５ － ９ （ ０ ２ ０ －０ １ ３ ２ ４６ ４ ２ １ ） １ ８ － ０ ０ ０
等优 点 … 。实践 证 实 ， 用 交 流 磁 场检 测 技 术 对 利 换热 管 与管板 连接 焊缝 处进 行检 测 ， 可快 速 、 有效 地找 出 问题部 位 ， 并能 及时 发现 潜在 的缺 陷 ， 防患
于未 然 。
图 １ 交 流 电磁 场 检 测 法 原 理
｛ 宋 树 波 ， ，９４年 ５月 生 ， 授 。吉 林 省 吉 林 市 ，３０ ２ 男 １６ 教 １２ ２ 。
漏， 关键 需要 查 出具 体 的渗 漏 位置 ， 这样 才能 保证
磁 导率 的增 大 而加强 。如 图 １所示 为交 流磁场 检
测 法 的原理 。
补 焊合 格 。 用 交流 磁场 检测 技术 探测 焊缝 粗糙 表 面上 的
裂纹 较 传统 的涡 流 方 法 来说 更 优越 ， 该方 法 具 有 提离 效 应小 、 被检 测表 面不 需 处 理 及 不需 耦 合 剂
换 热 器 ， 管 程 使 用 压 力 为 ２ ５ ＭＰ ， 程 为 其 ．３ ａ 壳
０ １ ＭＰ ； 程使 用 温 度 为 ２ ０ ， 程 为 ２ ５Ｃ； ． １ ａ管 ５℃ 壳 ０￣
管板 材料 为 １ Ｍｎ 锻 ） 换 热 管 材 料 为 ２ ， ６ （ ， ０ 钢 换
热 管规格 为 ￣ ５ ｍ ×２ ５ ｍ。该 换 热器 在 高 温 、 ｂ ｍ ２ ．ｍ 高压 工况 下工 作 ， 启 动 时 工作 温度 和压 力 波 动 且 均较 大 ， 容易产 生 焊缝疲 劳 裂纹 ； 管程 介质 为水 蒸 气 ， 程介 质为 乙二 醇 ， 壳 两种 介质 均对 焊接 缺陷 特 别 敏感 ， 易产 生泄 漏 ， 实 际运行 过 程 中也确 实 容 在 存 在泄 漏 现象 。换 热管 与管 板连 接焊缝 处 出现 渗
