船用s波段海鸟雷达操作说明
船用雷达的操作和使用
4、海浪抑制的调整
按出海浪抑制（A/C SEA）旋钮，并 慢慢右旋，海浪杂波表现为零碎的小点， 以便使隐藏在海浪杂波里的小目标能识别 到，之后，可将按下旋钮锁定。
一般经验是使得船顺风一侧的海浪 杂波消失，迎风一侧的海浪杂波变小些。
第六章 船用导航雷达的操作使用
三、目标的测量
（一）目标距离的测量 1、利用固定距标圈粗略估测目标的距离
2、利用“+”字游标测量目标的距离
使“+”字游标的中心与回波内侧相重
3、利合用“VRM”精确测量目标的距 离 使“ＶＲＭ”圈与回波内侧相切
第六章 船用导航雷达的操作使用
三、目标的测量
（二）目标方位的测量
1、利用“+”字游标测量估测目标的方位
使“+”字游标的中心与回波中心相重 合，从CRT底部中间读出目标的方位
2、利用“EBL”精确测量目标的方位
将“+”字游标的中心与回波中心相重 合，按一次“EBL”，使电子方位线在 回波中心,从ＣＲＴ左下角读出方位。
测报格式：× ×号目标，方位（右舷或 左舷） × × × 度，距离× × × 海里。
第六章 船用导航雷达的操作使用
雷达关机
1、关闭所有打开的功能； 2、将“增益”（GAIN）反时针旋转到底； 3、按“TX/ＯＦＦ”按键，关闭发射； ４、同时按下“POWER/OFF”和 “TX/ 5、切Ｏ断Ｆ整Ｆ流”器键电，源关或闭船雷电达。电源；
海浪控制 抑制 海浪引起的杂波
增益 调整接收 机的增益
Anti-Clutter Sea，通过减小 近距离目标增益实现的 （R≤4nm）
适当调整增益，可提高目 标分辨力
第六章 船用导航雷达的操作使用

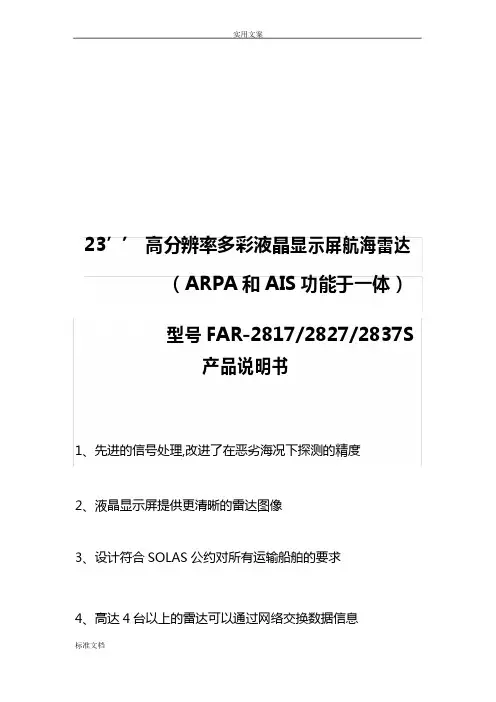

FURUNO雷达使用说明书
23’’高分辨率多彩液晶显示屏航海雷达（ARPA和AIS功能于一体）型号FAR-2817/2827/2837S产品说明书1、先进的信号处理,改进了在恶劣海况下探测的精度2、液晶显示屏提供更清晰的雷达图像3、设计符合SOLAS公约对所有运输船舶的要求4、高达4台以上的雷达可以通过网络交换数据信息5、自动绘制/跟踪100个自动或手动捕捉的物标6、通过可定制的简易操作功能键，轨迹球/轮掌模块和旋转控制7、低于磁控管会议ITU-R制定的多余排放标准8、可以显示1000个配备AIS的船舶目标FURUNO的用户良好的操作概念和领先的前沿技术相结合，性能可靠，安装方便全键盘式控制单元控制面板由逻辑性控制组合按键和轨迹球相结合，并组织良好的菜单，确保所有操作可以通过轨迹球。
手掌式控制单元代替全键盘控制单元，实现远程操控Control控键POWER电源EBL and VRM rotary controls电子方位线、活动距标圈转盘EBLON,EBL OFF电子方位线开关F1-F4功能键ALARM ACK警报确认Description功能描述Turns the system on and off.开关电源Adjust EBL and VRM, respectively.调节电子方位线、活动距标圈Turns the EBLs on and off, respectively. 开关电子方位线Execute menu short cut assigned.快捷键Silences audible alarm.关闭声响警报STBY TX待机键Toggles between stand-by and transmit.待机或发射BRILL亮度A/C RAIN自动雨雪抑制A/C SEA自动海浪抑制GAIN增益Adjusts display brilliance.调节显示亮度Suppresses rain clutter.抑制雨雪杂波Suppresses sea clutter.抑制海浪杂波Adjusts sensitivity of the radar receiver.调节雷达接收器灵敏度HLOFF船首线关闭Temporarily erases the heading line whilepressed.临时消除船首线（按住）EBL OFFSET电子方位线偏心显示MODE显示模式OFF CENTER偏心显示CU/TM RESET真运动、航向向上显示复位Enables, disables the EBL offset.In menu operation, switches polarity from North to South and East to West and vice versa.开启关闭电子方位线偏心显示，菜单操作时选择南或北、东或西Chooses presentation mode。

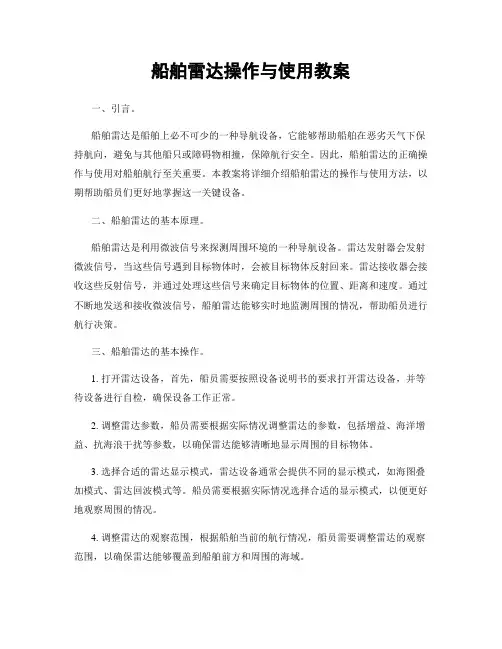

船舶雷达操作与使用教案
船舶雷达操作与使用教案一、引言。
船舶雷达是船舶上必不可少的一种导航设备，它能够帮助船舶在恶劣天气下保持航向，避免与其他船只或障碍物相撞，保障航行安全。
因此，船舶雷达的正确操作与使用对船舶航行至关重要。
本教案将详细介绍船舶雷达的操作与使用方法，以期帮助船员们更好地掌握这一关键设备。
二、船舶雷达的基本原理。
船舶雷达是利用微波信号来探测周围环境的一种导航设备。
雷达发射器会发射微波信号，当这些信号遇到目标物体时，会被目标物体反射回来。
雷达接收器会接收这些反射信号，并通过处理这些信号来确定目标物体的位置、距离和速度。
通过不断地发送和接收微波信号，船舶雷达能够实时地监测周围的情况，帮助船员进行航行决策。
三、船舶雷达的基本操作。
1. 打开雷达设备，首先，船员需要按照设备说明书的要求打开雷达设备，并等待设备进行自检，确保设备工作正常。
2. 调整雷达参数，船员需要根据实际情况调整雷达的参数，包括增益、海洋增益、抗海浪干扰等参数，以确保雷达能够清晰地显示周围的目标物体。
3. 选择合适的雷达显示模式，雷达设备通常会提供不同的显示模式，如海图叠加模式、雷达回波模式等。
船员需要根据实际情况选择合适的显示模式，以便更好地观察周围的情况。
4. 调整雷达的观察范围，根据船舶当前的航行情况，船员需要调整雷达的观察范围，以确保雷达能够覆盖到船舶前方和周围的海域。
5. 监测雷达显示，船员需要不断地监测雷达的显示情况，观察周围的目标物体，包括其他船只、岸边、浮标等，并及时做出相应的航行决策。
四、船舶雷达的使用技巧。
1. 注意目标物体的运动状态，船员在使用雷达时，需要特别注意周围目标物体的运动状态，包括其速度、方向和变化趋势，以便及时调整航向和避让其他船只。
2. 注意雷达回波的真实性，在使用雷达时，船员需要注意雷达回波的真实性，避免被虚假回波所误导。
在复杂的海况下，雷达回波可能会受到海浪、风浪等因素的影响，船员需要谨慎判断目标物体的真实位置。
船用雷达 详细介绍
1）阴极充分预热3~5分钟，暂时不用只关高压 2）保护磁性，严禁敲打，铁磁物相距大于10 cm 3）防高压触电，防电磁辐射，带电检查需两人在场 4）波导天线连接要良好且水密防变形，禁拆波导开高压 5）新管或长期不用（大于6个月 ）的使用前应进行老练，
防管内打火
老练方法：
1.只加灯丝电压工作半小时以上 2.加较低的高压工作一段时间（时间视具体情况定） 3.如无打火现象，逐渐加高压到正常值
平时操作雷达的控制面板调谐标准：
图象清晰饱满 调谐指示表指示最大
海浪干扰
目标
海杂波
目标 丢失
STC
增 加
目标正 常保留
海杂波减弱
目标减弱
目标重现 STC 作用
第三节 接收机
二、雷达接收机主要技术指标
1、接收机灵敏度：接收微弱信号的能力。用最小可辩功率Pmin表示
一般1012 ~ 1014 W，接收机放大量应106 ~ 108（120 ~ 160 dB）
λj/o4int
Water proof seal slot
Fix screw
λ/4
λ/4
Chock joint
Chock joint slot
Chock joint slot λ/4 (f) Chock joint
Broad side
(c) Narrow side bend
(e) Pliable
Short piston
扫描信号 光栅雷达信号 发生器
直角坐标 数据内存
a — 原始方位和船首信号；b — 触发脉冲；c — 原始视频；光雷栅达扫描 d — 数字方位信号；e— 数字视频
①将原始视频杂波抑制，然后与天线方位信号、船艏信号量化 ②进行坐标转换，产生光栅扫描信号
船载雷达操作规程(3篇)
第1篇一、适用范围本规程适用于所有船载雷达设备的操作与管理，包括雷达系统、显示器、控制单元等组成部分。
二、操作前准备1. 检查雷达设备是否完好，电源线、天线线等连接是否牢固。
2. 确认雷达设备的操作手册、维修保养手册等相关资料齐全。
3. 了解雷达设备的性能参数、操作流程和安全注意事项。
三、操作流程1. 开启雷达设备（1）打开电源开关，确保雷达设备正常启动。
（2）检查雷达显示屏是否正常显示，如出现异常，应立即关闭电源，查找原因并修复。
2. 调整雷达工作参数（1）根据实际需求调整雷达的工作频率、增益、海浪抑制等参数。
（2）调整雷达扫描速度，确保雷达能够及时捕捉到目标。
3. 雷达设备操作（1）启动雷达设备后，根据雷达显示器的提示，选择合适的工作模式，如A、B、C、D等。
（2）观察雷达显示屏上的目标信息，包括目标距离、方位、速度、大小等。
（3）根据实际情况调整雷达设备的各项参数，如增益、海浪抑制等，以提高雷达的探测能力。
4. 雷达设备关闭（1）在完成雷达操作后，关闭雷达设备的电源开关。
（2）确保雷达设备周围环境整洁，无杂物。
四、安全注意事项1. 操作雷达设备时，应严格遵守操作规程，确保设备正常工作。
2. 在雷达设备附近工作时，应注意防止设备受到损坏。
3. 雷达设备操作人员应具备一定的电子、航海等相关知识，熟悉雷达设备的性能和操作方法。
4. 在雷达设备操作过程中，如发现异常情况，应立即停止操作，查找原因并修复。
5. 雷达设备操作人员应定期参加雷达设备操作培训，提高操作技能和安全意识。
五、维护保养1. 定期对雷达设备进行清洁，保持设备内部和外部清洁。
2. 检查雷达设备的电源线、天线线等连接是否牢固，如有松动，应及时紧固。
3. 定期对雷达设备进行性能测试，确保设备正常运行。
4. 根据雷达设备的维修保养手册，定期进行维护保养，确保设备处于良好状态。
六、总结船载雷达操作规程是确保雷达设备正常工作、提高船舶航行安全的重要保障。
雷达操作
一、雷达操作
一、雷达操作
1.6 调谐接收器
1.6.1 选择调谐方式 TUNE（调谐）方框选择调谐模式。 使用屏幕顶部的 TUNE（调谐）方框选择调谐模式。 TUNE（调谐）方框（ 1. 转动跟踪球在屏幕顶部选择 TUNE（调谐）方框（TUNE AUTO 或者 TUNE MAN） MAN） 。
TUNE 方框 2. 根据需要，按左按钮或转动滚轮显示 TUNE AUTO（自动调谐）或 TUNE MAN（手动调谐）。 根据需要， AUTO（自动调谐） MAN（手动调谐）。 如果使用滚轮选择调谐方式，按滚轮或左按钮更改设置。 3. 如果使用滚轮选择调谐方式，按滚轮或左按钮更改设置。
GAIN 级别指示符
一、雷达操作
向下转动滚轮增加增益，或向上转动降低增益。 (0-100)。 2. 向下转动滚轮增加增益，或向上转动降低增益。有 100 个可用级别 (0-100)。 1.10 抑制海浪杂波
波浪的回波可以产生称为“海浪杂波”的随机信号，并遮盖显示屏的中心部分。 波浪的回波可以产生称为“海浪杂波”的随机信号，并遮盖显示屏的中心部分。 波浪越大，天线超出水面越高，则杂波越强。当海浪杂波遮盖画面时， 波浪越大，天线超出水面越高，则杂波越强。当海浪杂波遮盖画面时，使用 A/C 控制按钮以手动或自动方式进行抑制。 SEA 控制按钮以手动或自动方式进行抑制。 1.10.1 选择调整方式 1.转动跟踪球， 1.转动跟踪球，选择显示器顶部的 SEA AUTO 转动跟踪球 MAN（取显示者） 或 SEA MAN（取显示者） 。
一、雷达操作
1.1 打开电源 位于控制单元的左角。 开关护盖， ) 位于控制单元的左角。打开 POWER 开关护盖，按开关开启雷达
[POWER] 开关 (
海上导航雷达的使用教程和注意事项
海上导航雷达的使用教程和注意事项海上导航雷达是现代航海技术中不可或缺的重要设备，它通过接收和发送电磁信号来探测、跟踪和定位船只、岛屿和其他物体。
它在船舶导航中发挥着关键作用，为船员提供了准确和即时的信息，以确保航行的安全和顺利。
然而，正确使用海上导航雷达并非易事，需要一定的培训和实践经验。
本文将为您提供海上导航雷达的使用教程和注意事项，以帮助您更好地理解和应用这一关键航海工具。
一、了解雷达原理在学习如何使用海上导航雷达之前，我们首先需要了解雷达的基本原理。
雷达工作基于微波的特性。
雷达将微波的脉冲发送出去，并通过接收返回的回波来确定目标物体的位置和距离。
回波的特征会在雷达屏幕上显示出来，帮助船员识别和跟踪目标物。
二、熟悉雷达显示海上导航雷达的显示屏通常显示船舶和其他物体的位置、距离和方位角。
当使用雷达时，您需要熟悉这些显示，并能准确地解读和理解它们。
在雷达屏幕上，船舶通常以一个点的形式显示，而岛屿和其他物体则以固定的形状显示。
此外，船舶的运动方向也会以箭头或线段的形式显示在屏幕上。
三、调整雷达设置正确的雷达设置对于准确和可靠的导航至关重要。
您应该熟悉如何调整雷达的增益、脉冲长度和脉冲重复频率等参数。
增益控制调整回波信号的强度，脉冲长度控制雷达发送的脉冲时长，而脉冲重复频率则控制雷达发送脉冲的速度。
根据不同的环境和海况，您需要根据需要灵活调整这些设置，以获得最佳的导航效果。
四、理解雷达反射特性在使用雷达时，您需要了解各种物体对雷达信号的反射特性。
船舶、岛屿和其他物体都具有不同的雷达反射截面积，这直接影响到它们在雷达屏幕上的显示效果。
大而坚固的物体通常有较大的雷达反射截面积，而小而脆弱的物体则有较小的截面积。
因此，在识别和判断目标物体时，您需要根据反射特性来进行推测和判断。
五、掌握雷达的航道标识功能海上导航雷达还具有航道标识功能，它可以帮助船员准确地判断船舶是否偏离航道。
雷达会在航道两侧显示虚线，并在航道中心显示一条实线。
FURUNO雷达使用说明指导书
FURUNO雷达使用说明指导书23’’ 高分辨率多彩液晶显示屏航海雷达（ARPA和AIS功能于一体）型号FAR-2817/2827/2837S产品说明书1、先进的信号处理,改进了在恶劣海况下探测的精度2、液晶显示屏提供更清晰的雷达图像3、设计符合SOLAS公约对所有运输船舶的要求4、高达4台以上的雷达可以通过网络交换数据信息5、自动绘制/跟踪100个自动或手动捕捉的物标6、通过可定制的简易操作功能键，轨迹球/轮掌模块和旋转控制7、低于磁控管会议ITU-R制定的多余排放标准8、可以显示1000个配备AIS的船舶目标FURUNO的用户良好的操作概念和领先的前沿技术相结合，性能可靠，安装方便全键盘式控制单元控制面板由逻辑性控制组合按键和轨迹球相结合，并组织良好的菜单，确保所有操作可以通过轨迹球。
手掌式控制单元代替全键盘控制单元，实现远程操控Control控键Description功能描述POWER电源Turns the system on andoff.开关电源EBL and VRM rotary controls电子方位线、活动距标圈转盘Adjust EBL and VRM, respectively.调节电子方位线、活动距标圈EBLON, EBL OFF电子方位线开关Turns the EBLs on and off, respectively.开关电子方位线F1-F4功能键Execute menu short cutassigned.快捷键ALARM ACK警报确认Silences audible alarm.关闭声响警报STBY TX待机键Toggles betweenstand-by and transmit.待机或发射BRILL亮度Adjusts displaybrilliance.调节显示亮度A/C RAIN自动雨雪抑制Suppresses rain clutter.抑制雨雪杂波A/C SEA自动海浪抑制Suppresses sea clutter.抑制海浪杂波GAIN增益Adjusts sensitivity ofthe radar receiver.调节雷达接收器灵敏度HLOFF船首线关闭Temporarily erases theheading line whilepressed.临时消除船首线（按住）EBL OFFSET电子方位线偏心显示Enables, disables the EBL offset. In menu operation, switches polarity from North to South and East to West and vice versa.开启关闭电子方位线偏心显示，菜单操作时选择南或北、东或西MODE显示模式Chooses presentationmode。
船用雷达详细介绍优质教育
辐射窗 波导馈线 旋转接头 发射性能监视器
马达
安全 开关
船电 性能监视器 （回波箱）
天线与扫描系统
全面分析
20
天线：隙缝波导天线
定向收发共用天线，水平极化
全面分析
Slots
(a) SWG structure Slotted waveguide Horn
Filter (b) Antenna structure
3、收发开关：
发射时，关闭接收机，大功率射频脉冲送天线； 接收时，接通接收机，微弱回波能量送接收机。
4、天线：定向收发天线，将发射机送来的射频脉冲聚成细束
集中向一个方向发射，并接收此方向物标反射回来
的雷达波（回波）送全面接分析收机。
8
第二节 雷达的基本组成、作用
5、接收机：超外差式，将微弱回波信号放大千万倍以符合
Radiation window Antenna mask (c) Antenna appeara2n1ce Fig. SWG antenna structure
第二章 船用雷达设备
第三节 收发开关和雷达接收机的组成框图
双功器 自天线
微波 集成 电路
变频器 混频 器
本振
中频 放大
检波器
视频 放大
至显示器
13
4.发射功率：指峰值功率，一般3~75 kW
1）峰值功率 pt: 在脉冲持续时间内的平均功率 2）平均功率 Pm: 一个脉冲重复周期内输出功率的平均值
3）二者关系
R max
p =p t m tT
p↑→
杂波
天线旁瓣干扰
5.脉冲波形：发射脉冲的包络
故障
理想脉冲: 矩形
船用雷达 详细介绍
第三节 接收机
混频器：
把回波信号（fS）与本振信号（fL）通过非线性元件混频 产生含许多新频率的信号，经过选频电路选出本振信号与 回波信号的差频——中频信号（fI）
混频二极管（混频晶体）
○检查：万用表R100或R1 k档测正反向电阻， 严禁使用R1或R10 k档，损坏晶体 反正电阻比应大于100以上
★ 适于避让观测
3.对地稳定真运动：大地为参考点
1）输入对水的速度和陀螺罗经航向，输入漂移速度和方向 2）扫描中心和来船沿其航迹向移动 3）固定目标影象不动
★ 适于导航观测
第六节 附属装置
一、雷达系统互换装置
1.作用：实现两台雷达的分机之间互相
使用，减小在航途中的维修工 作，提高雷达工作的可靠性和 灵活性 收发机和天线、微波传输线只能做 为一个整体同时互换
○电流：说明本振和混频晶体是否工作。具体数值查说明书
回波幅度: V 级
本振输出: mV级
晶体电流值只由本振输出决定
○注意：铅管屏蔽（防高频辐射）、防振、防潮保管 更换或检测时应关高压，取下装上人机同电位
第三节 接收机
本振调谐： 调节本振频率使之比回波频率正好高一个中频， 回波图象最佳
①粗调：大范围改变振荡频率 ○机械调谐：调节谐振腔尺寸（决定中心振荡频率） ○电气调谐：调节工作电压
目标减弱
目标重现 STC 作用
第三节 接收机
二、雷达接收机主要技术指标
1、接收机灵敏度：接收微弱信号的能力。用最小可辩功率Pmin表示
一般1012 ~ 1014 W，接收机放大量应106 ~ 108（120 ~ 160 dB）
增益过大
增益降低
增益正常
2、其它：
同频带、动态范围、工作稳定性、抗干扰性能、恢复时间等
船上雷达设备操作规程(3篇)
第1篇一、引言雷达设备是现代船舶安全航行的重要辅助设备，它能有效提高船舶在复杂气象、能见度不良等条件下的航行安全性。
为确保雷达设备的安全、有效运行，特制定本操作规程。
二、适用范围本规程适用于所有配备雷达设备的船舶，包括但不限于客船、货船、油轮、化学品船等。
三、操作人员要求1. 操作人员应具备雷达设备操作资格，熟悉雷达设备的基本原理、性能和操作方法。
2. 操作人员应了解船舶的航行路线、航行计划和周围环境。
3. 操作人员应掌握雷达设备故障处理和应急操作程序。
四、操作步骤1. 启动雷达设备（1）打开雷达设备电源开关。
（2）确认雷达设备工作正常，显示屏亮度适中。
（3）调整雷达天线位置，使其指向船舶前方。
2. 调整雷达参数（1）调整雷达发射功率，确保雷达设备正常工作。
（2）调整雷达波束宽度，根据航行需求选择合适的波束宽度。
（3）调整雷达扫描速度，确保雷达图像稳定。
（4）调整雷达距离标尺，使其与实际航行距离相符。
3. 观察雷达图像（1）观察雷达图像，了解周围船舶、障碍物和危险区的分布情况。
（2）分析雷达图像，判断船舶与周围物体的距离、方位和速度。
（3）根据雷达图像，调整船舶航向和航速，确保航行安全。
4. 故障处理（1）如雷达设备出现故障，应立即停止操作，并向船长报告。
（2）根据故障现象，采取相应措施进行处理，如关闭雷达设备、检查线路、更换备件等。
（3）在故障排除前，应使用其他导航设备辅助航行。
五、应急操作1. 雷达设备失效（1）立即通知船长，启动应急导航程序。
（2）使用其他导航设备，如GPS、罗盘等，确定船舶位置。
（3）根据实际情况，调整船舶航向和航速。
2. 雷达设备故障（1）在确保船舶安全的前提下，尽量使用雷达设备进行导航。
（2）如雷达设备故障无法修复，应立即通知船长，采取应急措施。
（3）根据船长指示，使用其他导航设备或依靠船员的航行经验进行航行。
六、注意事项1. 操作雷达设备时，应保持专注，注意观察雷达图像。
FURUNO FR2125&2135雷达操作说明doc
FURUNO FR-2125/2135雷达操作说明
①开机:按POWER.开机前要注意检查雷达天线附近是否有障碍物.②等待三分钟后待屏幕上出现STANDBY时按STBY/TX发射. ③按RANGE中的+、-选择合适的量程. ④按BRILLIANCE调整辉亮. ⑤按GAIN调整好增益. ⑥根据海况按A/C SEA调整海浪抑制,也可按A/C AUTO由雷达自动调谐. ⑦根据气象条件按A/C RAIN调整雨、雪、云的抑制. ⑧关机:按STBY/TX使雷达处于等待状态后按POWER.
RADAR MENU:雷达菜单,设置雷达基本参数. NA V MENU:航行菜单,选择航行数据显示. PLOT MENU:标绘菜单,设置雷达自动标绘参数. EBL:电子方位线VRM:活动距标圈HL OFF:船首线临时关闭PANEL BRILL:面板亮度调节MODE:显示模式选择OFF CENTER:偏心显示VECTOR:矢量模式选择MARK:输入或清除标记ACQ:跟踪目标TARGET DATA:跟踪目标数据显示TARGET CANCEL:选择指定的或全部跟踪目标清除
注:FR-2125为X波段雷达FR-2135为S波段雷达
辽油123。
6.3船用雷达操作手册
附录串行接口 – 输出端口ECDIS 的 ARPA串行接口 – 输入/输出端口传输率可从 4800 bps 到 38.4 kbps 之间选择。
输入端口 (RD-A, B)输出端口 (TD-A, B)附录3. 部件列表和部件位置部件列表处理器单元 RPU-014、控制单元 RCU-104/105、显示单元 MU-201CR/ MU-231CRFURUNOModelFR-21x7/28x7 Series (incl. BB series)UnitELECTRICAL PARTS LISTSYMBOLPRINTED CIRCUIT BOARD/REMARKSASSY. TYPEPROCESSOR UNIT RPU-013PTU Board 03P9339 AC spec.03P9338 DC spec.SPU Board 03P9337HV BoardHV9017Terminal Board 03P9342NET Board03P9332CONTROL UNIT RCU-014PNL Board 03P9343BUZ Board 03P9362Trackball Assy.TA4726NCONTROL UNIT RCU-015PNL Board 03P9344Trackball Assy.TA4726NDISPLAY UNIT MU-201CRPWR Pack RKW-12-13RE AC spec.DC-DC Board 03P9359DC spec.Noise FilterCF-205AAC spec.MXB-1206-33DC spec.DVI I/F Board SCBFRNB-A INVERTER Board 201PW021-C LCD Board 201PW023-H LCD Unit 210NL128102AC31-02DISPLAY UNIT MU-231CRPCBBSM-501APWR Pack RKW-12-13RE AC spec.DC-DC Board 03P9359DC spec.Noise FilterCF-205AAC spec.MXB-1206-33DC spec.FIL Board 03P9360INVERTER Board NA19002-4241LCD Board NA21808LCD Unit FLC59UXC8V-04DVI I/F Board BSM-501AProcessor Unit RPU-013 Control Unit RCU-014Control Unit RCU-015Display Unit MU-201CR Display Unit MU-231CR2003/10附录天线单元 RSB-096/097（用于 FAR-2117(-BB)/2127(-BB)/2817/2827）FURUNO Model FAR-2117(BB)/2127(BB)/2817(BB)/2827(BB)Unit Antenna Unit RSB-096/097ELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDRF03P9349BP03P9347MD03P9244-A FAR-2117/2817 03P9244-B FAR-2127/2827SCANNER CHASSISRSB-09624 rpmRSB-09742 rpmRF MODULERTR-078FAR-2117/2817RTR-079FAR-2127/2827MIC ASSEMBLYRU-9601FAR-2117/2817RU-9603FAR-2127/2827MOTORD8G-51624 rpm, w/capacitorD8G-57142 rpm, w/capacitorDIODE LIMITERRU-9099FAR-2117/2127/2817/2827CIRCULATORRC-3686FAR-2117/2127/2817/2827PULSE TRANSFORMERRT-9023FAR-2117/2817RT-9025FAR-2127/2827MAGNETRONMG4010 or MAF1425B FAR-2117/2817MG5436FAR-2127/2827附录天线单元 RSB-103/104/105 (FAR-2827W)FURUNOModelFAR-2827WUnitAntenna Unit RSB-104/105ELECTRICAL PARTS LISTSYMBOL NAMEREMARKSPRINTED CIRCUIT BOARD TB03P9349BP GEN03P9347MOTOR D8G-5162003/10收发器单元 RTR-081 (FAR-2827W)FURUNOModelFAR-2827WUnitTransceiver Unit RTR-081ELECTRICAL PARTS LISTSYMBOL NAMEREMARKSPRINTED CIRCUIT BOARDTB 03P9349IF AMP 03P9335PWR 03P9348MD 03P9244RFC 03P9346MIC ASSEMBLYRU-9603MOTOR24 rpmTR LIMITER RU-9290CIRCULATOR RC_3686PULSE TRANSFORMER RT-9023MAGNETRON MG54362003/10109P0824H602附录天线单元 RSB-098/099/100/101/102（用于 FAR-2137S-BB)/2837S）FURUNO Model FAR-2137S(BB), FAR-2837S(BB)Unit Antenna Unit RSB-098/099RSB-100/101/102 ELECTRICAL PARTS LIST2006/11SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349IF AMP03P9335PWR 03P9348MD03P9244RFC03P9346MSS MSS-7497 200/220V, 3φMSS MSS-7497A 380/440V, 3φSCANNER CHASSISRSB-09821/26 rpmRSB-09921/26 rpmRSB-10045 rpmRSB-10145 rpmRSB-10245 rpmRF MODULERTR-080MIC ASSEMBLYRU-9760AMOTORRM-7398RSB-098/09921/26 rpm, 200/220V, 3φRM-7435RSB-098/09921/26 rpm, 380/440V, 3φRM-9519RSB-100/101/10245 rpm, 220V, 3φ, 50 HzRM-9520RSB-100/101/10245 rpm, 220V, 3φ, 60 HzRM-9521RSB-100/101/10245 rpm, 440V, 3φ, 60 HzDIODE LIMITERRU-9426CIRCULATORRC_6584SPULSE TRANSFORMERRT-9273MAGNETRONMG5223F附录电源单元 PSU-007（用于 FAR-2137S(-BB)/2837S）FURUNO Model PSU-007Unit Power Supply UnitELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB1RELAYHG3_DC12V天线单元 RSB-104/105（用于 FAR-2837SW）FURUNO Model FAR-2837SWUnit Antenna Unit RSB-104/105ELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349BP GEN03P9347MSS MSS-7497 200/220V, φ3MSS-7497-A 380/440V, φ3MOTORRM-7398RSB-10421 rpm: 200 V, 3φ, 50 HzRSB-10426 rpm: 220 V, 3φ, 60 Hz RM-7345RSB-10521 rpm: 380 V, 3φ, 50 HzRSB-10526 rpm: 440 V, 3φ, 60 Hz附录收发器单元 RTR-082（用于 FAR-2837SW）FURUNO Model FAR-2837SWUnit Transceiver Unit RTR-082ELECTRICAL PARTS LIST2006/11SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349IF AMP03P9335PWR 03P9348MD03P9244RFC03P9346MIC ASSEMBLYRU-9760AMOTOR109P0824H602TR LIMITERTL378ACIRCULATORRC_6584S or RC4910SPULSE TRANSFORMERRT-9273MAGNETRONMG5223F附录部件位置显示单元 MU-231CR（AC 规格）显示单元 MU-231CR，拆除后盖显示单元 MU-231CR，拆除内部屏蔽板附录显示单元 MU-201CR（DC 规格）显示单元 MU-201CR，拆除后盖显示单元 MU-201CR，拆除内部屏蔽板附录控制单元 RCU-014控制单元 RCU-014，拆除后盖控制单元 RCU-015控制单元 RCU-015，拆除后盖附录AP-38 收发器单元 RTR-078/079（用于 FAR-2117(-BB)/2127(-BB)/2817/2827）收发器单元 RTR-078/079（用于 FAR-2117(-BB)/2127(-BB)/2817/2827），上半部分收发器单元 RTR-078（用于 FAR-2117(-BB)/2127(-BB)/2817/2827），下半部分。
FURUNO雷达使用说明书
23’’高分辨率多彩液晶显示屏航海雷达（ARPA和AIS功能于一体）型号FAR-2817/2827/2837S产品说明书1、先进的信号处理,改进了在恶劣海况下探测的精度2、液晶显示屏提供更清晰的雷达图像3、设计符合SOLAS公约对所有运输船舶的要求4、高达4台以上的雷达可以通过网络交换数据信息5、自动绘制/跟踪100个自动或手动捕捉的物标6、通过可定制的简易操作功能键，轨迹球/轮掌模块和旋转控制7、低于磁控管会议ITU-R制定的多余排放标准8、可以显示1000个配备AIS的船舶目标FURUNO的用户良好的操作概念和领先的前沿技术相结合，性能可靠，安装方便全键盘式控制单元控制面板由逻辑性控制组合按键和轨迹球相结合，并组织良好的菜单，确保所有操作可以通过轨迹球。
手掌式控制单元代替全键盘控制单元，实现远程操控Control控键Description功能描述POWER电源Turns the system on and off.开关电源EBL and VRM rotary controls电子方位线、活动距标圈转盘Adjust EBL and VRM, respectively. 调节电子方位线、活动距标圈EBLON, EBL OFF电子方位线开关Turns the EBLs on and off, respectively.开关电子方位线革命性的far-28x7系列X和S波段雷达是FURUNO 50年的海洋电子经验和先进的计算机技术的结果。
本系列是满足国际海事组织的严格标准（IMO）为所有船舶研制的。
显示单元采用23.1“液晶显示器，提供了一种有效的大于340毫米直径的图片。
高级扩展图形阵列显示器提供了更清晰的雷达图像，可以在任何光照条件下轻松观察，有白天和黑夜两种背景颜色可供选择。
不同的颜色被用于标志、符号和文本，更方便于用户操作。
目标检测是通过复杂的信号处理增强技术。
两个警戒区可以在任何量程和区域内设置，满足用户要求。
雷达操作演示幻灯片
近量程不同的使用要求，一般设有2-3种宽度。有部分雷 达不单独设次开关，由量程开关同轴转换。在转换脉冲 宽度的同时，也转换了通频带宽度
6
第一节 船用雷达的主要控钮
三、抑制杂波的控钮
1.海浪干扰抑制（STC/SEA/ANTI-CLUTTER SEA） 该控钮用来调整一个随时间按指数规律变化的脉冲电
的一个微分电路FTC，将宽回波视频信号微分变窄，突 出了回波的前沿，以此抑制雨雪等大片连续干扰回波。 注意：使用该控钮时突出了目标的前沿，但微分处理同 时也削弱了目标回波，因此该控钮在雨雪天要酌情调节， 达到既去除雨雪干扰杂波，又不丢失雨雪中物标回波的 效果。
9
第一节 船用雷达的主要控钮
4.极化选择开关（POLARIZATION） 该控钮用于选择雷达天线发射波的极化类型，一
关小 3.雾航、夜航等情况下频繁使用雷达时，暂时不用只关
高压 4.发射前必须预热 3 分钟，紧迫情况可用“紧急”开关，
但尽量少用 5.正确使用和调节各种控钮，以获得最佳雷达图像
24
2
第一节 船用雷达的主要控钮
两档开关（POWER/TRANSMIT） 三档开关（OFF/STAND-BY/ON） 1）关（OFF）:整个电源切断 2）预备（STAND-BY）:各分机低压电源供电，发射机
的特高压电源除外，该档位需停留3-5min，给发射机 的磁控管阴极预热 3）发射（ON）:磁控管充分预热后，开关置于ON档， 此时发射机加上特高压，开始发射。 注意：短时间不用雷达时，将开关置于STAND-BY档， 延长磁控管寿命
第四章 船用雷达的操作安装维护
船舶雷达面板操作规程(3篇)
第1篇一、概述船舶雷达是保障船舶航行安全的重要设备之一，能够帮助船员及时发现前方障碍物，避免碰撞事故。
本规程旨在规范船舶雷达面板的操作流程，确保雷达设备正常运行，保障船舶安全。
二、操作前的准备1. 确认雷达设备已接通电源，电源指示灯亮。
2. 检查雷达显示屏是否正常，是否存在故障。
3. 确认雷达天线已正确安装，且天线角度调整适当。
4. 熟悉雷达面板各按钮、旋钮和开关的功能。
三、基本操作步骤1. 打开雷达设备，按下电源按钮，等待雷达自检完毕。
2. 调整雷达天线角度，确保天线水平方向与船舶前进方向一致。
3. 选择合适的雷达工作模式，如A模式、B模式或C模式等。
4. 调整雷达的灵敏度，根据实际情况选择合适的灵敏度值。
5. 调整雷达的扫描范围，根据需要选择全海图、部分海图或特定区域。
6. 观察雷达显示屏，了解周围海况和障碍物分布。
7. 使用雷达测距功能，测量船舶与障碍物之间的距离。
8. 使用雷达测速功能，测量船舶速度和障碍物速度。
9. 定期检查雷达设备，确保其正常运行。
四、特殊操作1. 雷达故障处理：若雷达出现故障，应立即停机检查，排除故障后再继续使用。
2. 雷达天线故障处理：若雷达天线出现故障，应立即停止使用，通知专业人员进行检查维修。
3. 雷达显示屏故障处理：若雷达显示屏出现故障，应立即停止使用，通知专业人员进行检查维修。
五、注意事项1. 雷达操作人员应具备一定的船舶雷达知识，熟悉雷达面板操作。
2. 雷达操作过程中，应保持雷达设备稳定，避免剧烈震动。
3. 雷达操作人员应时刻关注雷达显示屏，及时发现并处理异常情况。
4. 雷达操作人员应严格遵守相关安全规定，确保船舶航行安全。
5. 雷达操作人员应定期进行雷达设备维护保养，确保雷达设备正常运行。
六、总结船舶雷达面板操作规程是保障船舶航行安全的重要依据。
船员应严格遵守本规程，确保雷达设备正常运行，为船舶安全航行提供有力保障。
第2篇一、概述船舶雷达是船舶导航和避碰的重要设备，能够提供远距离的航行信息和目标物探测。
船用雷达的操作和使用
4、海浪抑制的调整
按出海浪抑制（A/C SEA）旋钮，并 慢慢右旋，海浪杂波表现为零碎的小点， 以便使隐藏在海浪杂波里的小目标能识别 到，之后，可将按下旋钮锁定。
一般经验是使得船顺风一侧的海浪 杂波消失，迎风一侧的海浪杂波变小些。
第六章 船用导航雷达的操作使用
三、目标的测量
（一）目标距离的测量 1、利用固定距标圈粗略估测目标的距离
置雷达于“ST-BY” 状态
第六章 船用导航雷达的操作使用
FR-7100D型雷达操作面板介绍
一、调整旋钮介绍
图标 旋钮名称及功 能
备注
调谐 调整本振 频率，使fS-fL=FI
雨雪控制 抑制 雨雪引起的杂波
开机30分钟内不断调整，使较 远处目标、较弱目标清新可见 (调谐指示框亮最多)
Anti-Clutter Rain，是利用微 分电路实现的抑制雨雪杂波的
海浪控制 抑制 海浪引起的杂波
增益 调整接收 机的增益
Anti-Clutter Sea，通过减小 近距离目标增益实现的 （R≤4nm）
适当调整增益，可提高目 标分辨力
第六章 船用导航Байду номын сангаас达的操作使用
二、按键介绍
图标 按键含义
按键功能及备注
电源开/关 发射/关
系统开关机，关机时需同时按 下此键和“TX/OFF”键
2、利用“+”字游标测量目标的距离
使“+”字游标的中心与回波内侧相重
3、利合用“VRM”精确测量目标的距 离 使“ＶＲＭ”圈与回波内侧相切
第六章 船用导航雷达的操作使用
三、目标的测量
（二）目标方位的测量
1、利用“+”字游标测量估测目标的方位
