船用雷达的操作和使用
船用雷达 详细介绍
1)固定测距误差:扫描起始时间误差 ①测定:选一个 2 n mile内、位置在海图上明确且回波清晰的目 标,海图上量出或用其它方法精确测出实际距离,然 后与雷达测的距离比较。 ②调整:调节触发延时
2)活动距标误差:
①测定:以固定距离标志圈为准
②校正:按说明书有关内容进行调整
5.使用注意事项
1)阴极充分预热3~5分钟,暂时不用只关高压 2)保护磁性,严禁敲打,铁磁物相距大于10 cm 3)防高压触电,防电磁辐射,带电检查需两人在场 4)波导天线连接要良好且水密防变形,禁拆波导开高压 5)新管或长期不用(大于6个月 )的使用前应进行老练,
防管内打火
老练方法:
1.只加灯丝电压工作半小时以上 2.加较低的高压工作一段时间(时间视具体情况定) 3.如无打火现象,逐渐加高压到正常值
扫描信号 光栅雷达信号 发生器
直角坐标 数据内存
a — 原始方位和船首信号;b — 触发脉冲;c — 原始视频;光雷栅达扫描 d — 数字方位信号;e— 数字视频
①将原始视频杂波抑制,然后与天线方位信号、船艏信号量化 ②进行坐标转换,产生光栅扫描信号
第四节 雷达显示系统
三、测距、测方位的误差测定和校正:
方位信号
方位扫描
距离扫描
雷达 电源
变压器
阴极
栅极
视频 系统
回波 船首信号 触发脉冲
刻度 系统
辉亮 电路
定时系统
第四节 雷达显示系统
二、数字系统
原始视频→量化→数字视频→处理→ 按显示要求读出→还原模拟信号→显示
1. 基本原理:
基本雷达 天线
a
方位量化
d PPI/
b 定时
船用雷达
船用雷达0引言雷达概念形成于20世纪初。
雷达是英文radar的音译,为Radio Detection And Ranging的缩写,意为无线电检测和测距的电子设备。
它是利用电磁波探测目标的电子设备。
雷达的基本任务是探测感兴趣的目标,测定有关目标的距离、方向、速度等状态参数。
雷达主要由天线、发射机、接收机(包括信号处理机)和显示器等部分组成。
船上装备雷达始自第二次世界大战期间,战后逐渐扩大到民用商船。
1雷达的基本工作原理雷达发射机产生足够的电磁能量,经过收发转换开关传给天线。
天线将这些电磁能量辐射至大气中,集中在某一个很窄的方向上形成波束,向前传播。
电磁波遇到波束内的目标后,将沿着各个方向产生反射,其中的一部分电磁能量反射回雷达的方向,被雷达天线获取。
天线获取的能量经过收发转换开关送到接收机,形成雷达的回波信号。
由于在传播过程中电磁波会随着传播距离而衰减,雷达回波信号非常微弱,几乎被噪声所淹没。
接收机放大微弱的回波信号,经过信号处理机处理,提取出包含在回波中的信息,送到显示器,显示出目标的距离、方向、速度等。
2船用导航雷达2.1 船用导航雷达简介船用导航雷达(marine radar )是保障船舶航行,探测周围目标位置,以实施航行避让、自身定位等用的雷达,也称航海雷达。
它特别适用于黑夜、雾天引导船只出入海湾、通过窄水道和沿海航行,主要起航行防撞作用。
2.2 船用雷达与普通雷达的区别一般雷达把自身作为不动点表示在平面位置显示器的中心。
但在航海中,船舶自身在运动,总是与固定目标或运动目标作相对运动。
适应航海环境的雷达,应是真正运动的雷达,须能自动输入船舶自身的航速和航向,数据必须相当准确。
2.3船用导航雷达的最小作用距离—盲区导航雷达是用来探测水上目标的方位和距离,它不受气候影响,可以全天候引导船舶进出港口、码头和海上安全航行。
导航雷达最大作用距离主要取决于雷达脉冲的传播天线,如雷达天线高度、目标大小、形状及反射天线等。
船用雷达与定位与导航
雷达导航系统
探测障碍物
利用雷达发射的电磁波探测周围 障碍物,提供实时、准确的距离
和方位信息。
气象监测
雷达系统可以监测海洋气象信息, 如风向、风速、海浪等,为航行提 供参考。
自动避障
通过雷达探测周围障碍物,自动调 整航向和航速,避免碰撞事故。
惯性导航系统
船用雷达的应用场景
船用雷达广泛应用于船舶导航、避碰、气象观测和海洋调查等领域。在船舶导航中,雷达可以帮助船员探测周围的目标,避 免碰撞事故的发生。
在避碰中,雷达可以实时监测周围船舶的动态,为船舶提供安全航行的信息。在气象观测中,雷达可以探测降雨、风向和风 速等信息,为航行提供气象保障。在海洋调查中,雷达可以用于探测海底地形、水深和流速等信息,为海洋科学研究提供数 据支持。
标准化和互操作性
为了促进集成系统的广泛应用和发展,需要制定统一的标准和规范, 提高不同设备和系统之间的互操作性和兼容性。
05 安全与法规考虑
安全与法规考虑 国际海上避碰规则
雷达设备的合规性
船用雷达设备必须符合国际电工委员会(IEC)和国际海事组织(IMO)的相关标准和规定,以确保其性 能、安全性和可靠性。在使用船用雷达设备时,应确保其符合相关法规和标准的要求,并定期进行维护和 校准。
船用雷达与定位与导航
目录
• 船用雷达系统 • 定位系统 • 导航系统 • 船用雷达与定位与导航的集成应用 • 安全与法规考虑
01 船用雷达系统
船用雷达工作原理
船用雷达通过发射电磁波并接收反射 回来的信号来探测目标,根据目标距 离、方位和高度等信息,形成雷达图 像。
雷达波在传播过程中会受到气象、海 浪等因素的干扰,因此需要对接收到 的信号进行滤波、放大和去噪等处理 ,以提高探测精度。
第二章++船用雷达设备(接收机)
汇报人:
技术发展:雷达技术的不断进步使得船用雷达设备的性能不断提高
法规要求:国际海事组织对船舶安全提出了更高的要求推动了船用雷达设备的发 展
发展趋势:智能化、集成化、小型化是船用雷达设备未来的发展趋势
技术发展趋势:数字化、智能化、网络化 未来展望:更加智能化、自动化、集成化 技术挑战:提高精度、降低功耗、提高可靠性 市场前景:随着船舶自动化和智能化的发展船用雷达设备(接收机)的市场需求将持续增长。
市场竞争:全球范围内船用雷达设备(接收机)市场竞争激烈主要厂商包括Rytheon、Northrop Grummn、Thles等
发展趋势:随着技术的不断发展船用雷达设备(接收加强技术创新提高产品质量降低成本提高售后服务水平以增强市场竞 争力
定期检查:确 保设备运行正
常无故障
清洁保养:定 期清洁设备保
持清洁
更换零件:定 期更换磨损或
损坏的零件
备份数据:定 期备份设备数 据防止数据丢
失
安全性要求:符合国际海事组织 (IMO)和国际电工委员会(IEC)的相 关标准
测试项目:包括但不限于接收机的 灵敏度、抗干扰能力、稳定性等
添加标题
添加标题
,
汇报人:
01
02
03
04
05
06
定义:船用雷达设备(接收机)是一种用于船舶导航、定位和避碰的电子设备能够接收和显示雷达信号 帮助船舶驾驶员了解周围环境和航行情况。
作用:船用雷达设备(接收机)的主要作用包括: . 导航:提供船舶位置、航向和速度等信息帮助船舶 驾驶员进行航线规划和导航。 b. 定位:通过接收和显示雷达信号帮助船舶驾驶员确定船舶位置和周围 环境。 c. 避碰:通过接收和显示雷达信号帮助船舶驾驶员及时发现和避免碰撞危险。 d. 通信:通过 接收和显示雷达信号帮助船舶驾驶员进行通信和协调。

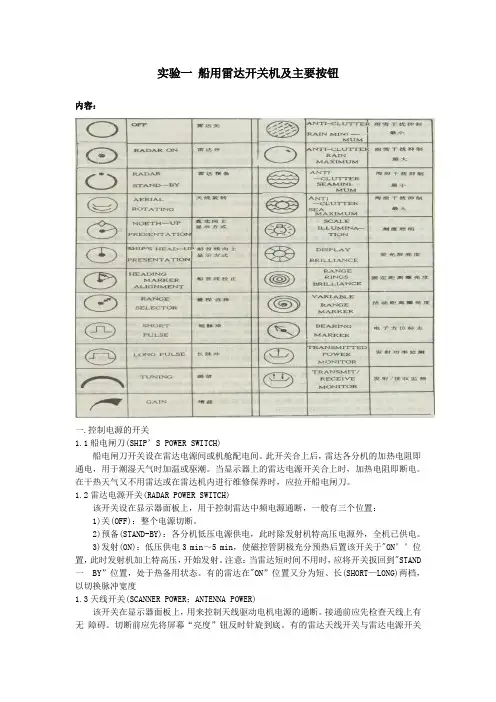

航海雷达实验报告.
实验一船用雷达开关机及主要按钮内容:一.控制电源的开关1.1船电闸刀(SHIP’S POWER SWITCH)船电闸刀开关设在雷达电源间或机舱配电间。
此开关合上后,雷达各分机的加热电阻即通电,用于潮湿天气时加温或驱潮。
当显示器上的雷达电源开关合上时,加热电阻即断电。
在干热天气又不用雷达或在雷达机内进行维修保养时,应拉开船电闸刀。
1.2雷达电源开关(RADAR POWER SWITCH)该开关设在显示器面板上,用于控制雷达中频电源通断,一般有三个位置:1)关(OFF):整个电源切断。
2)预备(STAND-BY):各分机低压电源供电,此时除发射机特高压电源外,全机已供电。
3)发射(ON):低压供电3 min~5 min,使磁控管阴极充分预热后置该开关于"ON’’位置,此时发射机加上特高压,开始发射。
注意:当雷达短时间不用时,应将开关扳回到"STAND 一BY”位置,处于热备用状态。
有的雷达在"ON”位置又分为短、长(SHORT—LONG)两档,以切换脉冲宽度1.3天线开关(SCANNER POWER;ANTENNA POWER)该开关在显示器面板上,用来控制天线驱动电机电源的通断。
接通前应先检查天线上有无障碍。
切断前应先将屏幕“亮度”钮反时针旋到底。
有的雷达天线开关与雷达电源开关同轴安装。
有的雷达在“预备”位置时天线即旋转。
有的雷达则在“发射”位置时天线才旋转,显示器才能调出扫描线。
天线驱动电机的电源常用船电而非中频电,在安装或维修时应予注意。
二、调节图像质量的控钮1.亮度(BRILIAANCE;INTENSITY)该控钮用来调整扫描线的亮度。
开关机前或转换量程前,应先关至最小,开机后应调到扫描线刚见未见。
2.聚焦(FOCUS)该控钮用来调整屏上光点的粗细。
应调到固定距标圈最细、图像清晰为止。
3.增益(GAIN)该控钮用来调整接收机中放放大量,以控制回波和杂波的强弱。
应调到屏上杂波斑点刚见未见,但在观测远距离弱回波时可适当增大。

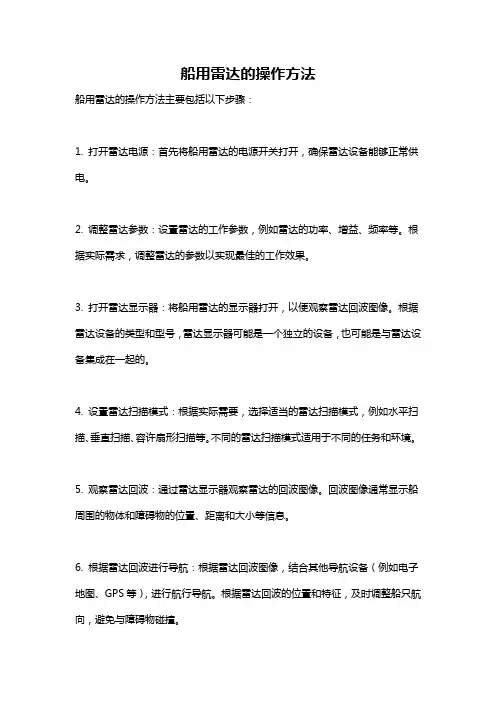

船用雷达的操作方法
船用雷达的操作方法
船用雷达的操作方法主要包括以下步骤:
1. 打开雷达电源:首先将船用雷达的电源开关打开,确保雷达设备能够正常供电。
2. 调整雷达参数:设置雷达的工作参数,例如雷达的功率、增益、频率等。
根据实际需求,调整雷达的参数以实现最佳的工作效果。
3. 打开雷达显示器:将船用雷达的显示器打开,以便观察雷达回波图像。
根据雷达设备的类型和型号,雷达显示器可能是一个独立的设备,也可能是与雷达设备集成在一起的。
4. 设置雷达扫描模式:根据实际需要,选择适当的雷达扫描模式,例如水平扫描、垂直扫描、容许扇形扫描等。
不同的雷达扫描模式适用于不同的任务和环境。
5. 观察雷达回波:通过雷达显示器观察雷达的回波图像。
回波图像通常显示船周围的物体和障碍物的位置、距离和大小等信息。
6. 根据雷达回波进行导航:根据雷达回波图像,结合其他导航设备(例如电子地图、GPS等),进行航行导航。
根据雷达回波的位置和特征,及时调整船只航向,避免与障碍物碰撞。
7. 维护和保养雷达设备:定期进行雷达设备的维护和保养,包括清洁雷达天线、检查设备连接和电源等,以保证雷达设备的长期稳定运行。
需要注意的是,船用雷达的操作方法可能会根据具体的雷达设备型号和制造商而有所不同。
因此,在使用船用雷达之前,建议阅读并熟悉相关的操作手册和使用说明。
船用雷达的操作和使用
航迹
标绘/清除目标相对本船运动的 航迹
导航数据
放大/恢复
显示/清除导航数据,雷达只有 与导航仪相连接才有效
本船到一个任意地点拉长两倍
第六章 船用导航雷达的操作使用
二、按键介绍
图标 按键含义
按键功能及备注
“空白”键 完成海里与公里间互换,同时 按下“HM OFF”和此键
报警
显示 / 清除报警区
报警声音关 关 / 开 声音报警
二、雷达的调整
4、海浪抑制的调整
按出海浪抑制(A/C SEA)旋钮,并 慢慢右旋,海浪杂波表现为零碎的小点, 以便使隐藏在海浪杂波里的小目标能识别 到,之后,可将按下旋钮锁定。
一般经验是使得船顺风一侧的海浪 杂波消失,迎风一侧的海浪杂波变小些。
第六章 船用导航雷达的操作使用
三、目标的测量
(一)目标距离的测量 1、利用固定距标圈粗略估测目标的距离
控制天线辐射器旋转的开始 与停止。
第六章 船用导航雷达的操作使用
雷达开机及雷达操作
一、雷达开机
1、接通船电或市电,为雷达电源设备供电,开 启雷达电源,并检查供电是否正常。
2、按“POWER OFF”键,使雷达充分“预 热”。 3、按“TX / OFF”键,使雷达处于发射电磁波
和接收回波信号状态。
第六章 船用导航雷达的操作使用
置雷达工作于发射或准备状态
微分 回波扩展 偏心扫描
抑制雨雪杂波,利用微分电路 实现抑制雨雪杂波 使回波具有良好特性
移动 / 恢复本船于适当位置
第六章 船用导航雷达的操作使用
二、按键介绍
图标
Hale Waihona Puke 按键含义 按键功能及备注游标
显示/清除游标
第二章++船用雷达设备(显示方式+双雷达系统)
8.1.3 航向向上显示方式(Course-up ) 航向向上显示方式( 这种显示方式综合了前两种显示方式的特点。 这种显示方式综合了前两种显示方式的特点。 具有两个方位圈:内部固定, 具有两个方位圈:内部固定,外部可动并与罗经航向 信号连接 。 显示特点: 显示特点: 1. 航向稳定时,与船首向上特点类似。 航向稳定时,与船首向上特点类似。 2. 转向时,与真北向上特点类似。 转向时,与真北向上特点类似。 3. 当转向完毕时,按动 “course-up” 按钮, 则船首线、 当转向完毕时, 按钮 则船首线、 图像及可动方位圈一起转动, 图像及可动方位圈一起转动,直到船首线指固定方 位圈0°为止。 位圈 °为止。
10.2 雷达整机状态判断
8.1.2 真北向上显示方式(North-up) 真北向上显示方式( ) 条件:接入罗经航向信号 条件: 显示特点:(用于定位) 显示特点:(用于定位) :(用于定位 1. 扫描中心(本船)在荧屏中心,物标回波相对本船运动, 扫描中心(本船)在荧屏中心,物标回波相对本船运动, 固定物标则与本船等速反向运动。 固定物标则与本船等速反向运动。 2. 方位圈的 °代表真北,船首线指航向值。物标方位为真 方位圈的0°代表真北,船首线指航向值。 方位。 真方位显示方式” 方位。“真方位显示方式” 3. 本船转向时,船首线移向新航向,而周围固定图像稳定不 本船转向时,船首线移向新航向, 动。
9.2 雷达性能监视器
监视雷达辐射系统和接收机性能的装置
• 辐射、接收总性能监视器 辐射、 • 收发机监视器 • 辐射功率监视器
第十节 整机框图和工作状态判断
§9.1 雷达整机框图
雷达电源:产生1000hz、100v电压的中频电源 雷达电源:产生1000hz、100v电压的中频电源 触发脉冲产生器: 由量程决定脉冲重复周期(频率) 同步发射机调制器、接收机STC电路、显示器经 同步发射机调制器、接收机STC电路、显示器经 延时电路的方波产生器 发射机 由量程、脉冲宽度决定发送脉冲 雷达天线 基本结构和功能 向显示器发送2 向显示器发送2个信号:船艏标志(船艏标志电 路)、天线角位置(方位同步发送机)
6.3船用雷达操作手册
附录串行接口 – 输出端口ECDIS 的 ARPA串行接口 – 输入/输出端口传输率可从 4800 bps 到 38.4 kbps 之间选择。
输入端口 (RD-A, B)输出端口 (TD-A, B)附录3. 部件列表和部件位置部件列表处理器单元 RPU-014、控制单元 RCU-104/105、显示单元 MU-201CR/ MU-231CRFURUNOModelFR-21x7/28x7 Series (incl. BB series)UnitELECTRICAL PARTS LISTSYMBOLPRINTED CIRCUIT BOARD/REMARKSASSY. TYPEPROCESSOR UNIT RPU-013PTU Board 03P9339 AC spec.03P9338 DC spec.SPU Board 03P9337HV BoardHV9017Terminal Board 03P9342NET Board03P9332CONTROL UNIT RCU-014PNL Board 03P9343BUZ Board 03P9362Trackball Assy.TA4726NCONTROL UNIT RCU-015PNL Board 03P9344Trackball Assy.TA4726NDISPLAY UNIT MU-201CRPWR Pack RKW-12-13RE AC spec.DC-DC Board 03P9359DC spec.Noise FilterCF-205AAC spec.MXB-1206-33DC spec.DVI I/F Board SCBFRNB-A INVERTER Board 201PW021-C LCD Board 201PW023-H LCD Unit 210NL128102AC31-02DISPLAY UNIT MU-231CRPCBBSM-501APWR Pack RKW-12-13RE AC spec.DC-DC Board 03P9359DC spec.Noise FilterCF-205AAC spec.MXB-1206-33DC spec.FIL Board 03P9360INVERTER Board NA19002-4241LCD Board NA21808LCD Unit FLC59UXC8V-04DVI I/F Board BSM-501AProcessor Unit RPU-013 Control Unit RCU-014Control Unit RCU-015Display Unit MU-201CR Display Unit MU-231CR2003/10附录天线单元 RSB-096/097(用于 FAR-2117(-BB)/2127(-BB)/2817/2827)FURUNO Model FAR-2117(BB)/2127(BB)/2817(BB)/2827(BB)Unit Antenna Unit RSB-096/097ELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDRF03P9349BP03P9347MD03P9244-A FAR-2117/2817 03P9244-B FAR-2127/2827SCANNER CHASSISRSB-09624 rpmRSB-09742 rpmRF MODULERTR-078FAR-2117/2817RTR-079FAR-2127/2827MIC ASSEMBLYRU-9601FAR-2117/2817RU-9603FAR-2127/2827MOTORD8G-51624 rpm, w/capacitorD8G-57142 rpm, w/capacitorDIODE LIMITERRU-9099FAR-2117/2127/2817/2827CIRCULATORRC-3686FAR-2117/2127/2817/2827PULSE TRANSFORMERRT-9023FAR-2117/2817RT-9025FAR-2127/2827MAGNETRONMG4010 or MAF1425B FAR-2117/2817MG5436FAR-2127/2827附录天线单元 RSB-103/104/105 (FAR-2827W)FURUNOModelFAR-2827WUnitAntenna Unit RSB-104/105ELECTRICAL PARTS LISTSYMBOL NAMEREMARKSPRINTED CIRCUIT BOARD TB03P9349BP GEN03P9347MOTOR D8G-5162003/10收发器单元 RTR-081 (FAR-2827W)FURUNOModelFAR-2827WUnitTransceiver Unit RTR-081ELECTRICAL PARTS LISTSYMBOL NAMEREMARKSPRINTED CIRCUIT BOARDTB 03P9349IF AMP 03P9335PWR 03P9348MD 03P9244RFC 03P9346MIC ASSEMBLYRU-9603MOTOR24 rpmTR LIMITER RU-9290CIRCULATOR RC_3686PULSE TRANSFORMER RT-9023MAGNETRON MG54362003/10109P0824H602附录天线单元 RSB-098/099/100/101/102(用于 FAR-2137S-BB)/2837S)FURUNO Model FAR-2137S(BB), FAR-2837S(BB)Unit Antenna Unit RSB-098/099RSB-100/101/102 ELECTRICAL PARTS LIST2006/11SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349IF AMP03P9335PWR 03P9348MD03P9244RFC03P9346MSS MSS-7497 200/220V, 3φMSS MSS-7497A 380/440V, 3φSCANNER CHASSISRSB-09821/26 rpmRSB-09921/26 rpmRSB-10045 rpmRSB-10145 rpmRSB-10245 rpmRF MODULERTR-080MIC ASSEMBLYRU-9760AMOTORRM-7398RSB-098/09921/26 rpm, 200/220V, 3φRM-7435RSB-098/09921/26 rpm, 380/440V, 3φRM-9519RSB-100/101/10245 rpm, 220V, 3φ, 50 HzRM-9520RSB-100/101/10245 rpm, 220V, 3φ, 60 HzRM-9521RSB-100/101/10245 rpm, 440V, 3φ, 60 HzDIODE LIMITERRU-9426CIRCULATORRC_6584SPULSE TRANSFORMERRT-9273MAGNETRONMG5223F附录电源单元 PSU-007(用于 FAR-2137S(-BB)/2837S)FURUNO Model PSU-007Unit Power Supply UnitELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB1RELAYHG3_DC12V天线单元 RSB-104/105(用于 FAR-2837SW)FURUNO Model FAR-2837SWUnit Antenna Unit RSB-104/105ELECTRICAL PARTS LIST2003/10SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349BP GEN03P9347MSS MSS-7497 200/220V, φ3MSS-7497-A 380/440V, φ3MOTORRM-7398RSB-10421 rpm: 200 V, 3φ, 50 HzRSB-10426 rpm: 220 V, 3φ, 60 Hz RM-7345RSB-10521 rpm: 380 V, 3φ, 50 HzRSB-10526 rpm: 440 V, 3φ, 60 Hz附录收发器单元 RTR-082(用于 FAR-2837SW)FURUNO Model FAR-2837SWUnit Transceiver Unit RTR-082ELECTRICAL PARTS LIST2006/11SYMBOL NAME REMARKSPRINTED CIRCUIT BOARDTB03P9349IF AMP03P9335PWR 03P9348MD03P9244RFC03P9346MIC ASSEMBLYRU-9760AMOTOR109P0824H602TR LIMITERTL378ACIRCULATORRC_6584S or RC4910SPULSE TRANSFORMERRT-9273MAGNETRONMG5223F附录部件位置显示单元 MU-231CR(AC 规格)显示单元 MU-231CR,拆除后盖显示单元 MU-231CR,拆除内部屏蔽板附录显示单元 MU-201CR(DC 规格)显示单元 MU-201CR,拆除后盖显示单元 MU-201CR,拆除内部屏蔽板附录控制单元 RCU-014控制单元 RCU-014,拆除后盖控制单元 RCU-015控制单元 RCU-015,拆除后盖附录AP-38 收发器单元 RTR-078/079(用于 FAR-2117(-BB)/2127(-BB)/2817/2827)收发器单元 RTR-078/079(用于 FAR-2117(-BB)/2127(-BB)/2817/2827),上半部分收发器单元 RTR-078(用于 FAR-2117(-BB)/2127(-BB)/2817/2827),下半部分。
JRC航海雷达 JMA-7303_7252_7253中文操作说明书
船用雷达JMA-7303-C (A)JMA-7253-7 (CA) / 9 (CA) JMA-7252-6 (CA) / 9 (CA) 操作手册JMA-7303雷达第一章操作面板说明注意:本章对所有按键均以中文命名及解说,以后所有章节中涉及到的按键只以英文表示。
附图标号英文名中文名作用(1) [BRIL] [显示屏亮度] 控制显示屏亮度(2) [TUNE] [调谐] 调谐目标回波清晰度(3) [RAIN] 雨雪抑制] 清除雨雪干扰(4) [SEA] [海浪抑制] 清除海浪干扰(5) [GAIN] [增益] 控制雷达接收回波强度(6) [POWER ON] [电源] 雷达电源开关(7) [TX/ST-BY] [发射/预备] 每次开机预热3 分钟后,“ST-BY”显示出来,按一下这个键,雷达开始发射。
(8)- (9) [OFF-OFF] [关电源] 同时按这两个键关闭雷达电源(10) [PANEL] [面板亮度] 控制面板上所有按键和旋钮的亮度(11) [VIDIO] [回波亮度] 控制回波图象亮度(12) [TEST] [测试] 检测显示器功能(13) [OWN TRACK] [本船航迹] 配置导航设备后,可显示本船航迹(14) [RANG RING] [固定距标圈亮度] 控制固定距标圈的显示亮度(15) [VRM] [可变距标圈亮度] 控制可变距标圈的显示亮度(16) [EBL/PI] [方位线] 改变电子方位线及平行线亮度(17) [ARPA/MARK] [ARPA/标志亮度] 控制ARPA功能的矢量,标志的亮度(18) [PI] [平行线] 平行线开关键(19) [MARK] [标记] 按此键显示标记(20) [MARK CLR] [标记取消] 移动光标至标记处按下此键取消标记,连续按下2秒以上取消所有标记(21) [AUTO TUNE] [自动调谐] 进入自动调谐方式(22) [AUTO RAIN] [自动雨雪抑制] 自动调节雨雪抑制强度(23) [AUTO SEA] [自动海浪抑制] 自动调节海浪抑制强度(24) [DATA ENTRY] [数据输入] 数字输入键(25) [MENU] [菜单] 显示菜单(26) [ENTER] [确认] 确认光标指定区域的数据(27) [TRACKBALL] [光标球] 移动光标(28) [EBL] [方位线] 改变电子方位线角度(29) [EBL1/EBL2] [方位线1/方位线2] 选择显示方位线1或方位线2(30) [RANGE RINGS] [固定距标圈] 显示固定距标圈(31) [VRM1/VRM2] [可变距标圈1/2] 选择显示可变距标圈(32) [AZI MODE] [显示模式选择开关] 航向向上、船首向上、正北向上选择(33) [PULSE WIDTH] [脉冲宽度选择] 选择发射脉冲宽度(34) [SHM OFF] [消除船首标志线] 按下此键时,船首线暂时消隐(35) [ALARM ACK] [报警复位] 报警确认、消音(36) [OFF CENTER] [中心偏移] 通过本船中心偏移可扩大观察范围(在半径65%之内)(37) [RANGE] [量程选择] 可选择量程从0.25NM~120NM(38) [TM/RM] [真运动/相对运动选择] 变换真运动或相对运动显示方式(39) [TM/RESET] [真运动复位] 在真运动方式下,把本船位置恢复到屏幕的始发点(40) [TRAILS] [航迹显示] 显示其它船只的航迹(41) [GUARD ZONE] [报警区开关] 显示报警区菜单(42)[PAST POSN] [目标航迹显示] 显示目标航迹和设置目标航迹的记录间隔(43)[VECT TIME] [矢量长度] 设定矢量长度(44)[TRUE REL] [真运动/相对运动航线] 选择真运动或相对运动显示方式(45)[DATA READ] [目标读数] 读取跟踪目标数据(46)[MANUAL] [人工获取目标] 人工跟踪目标开关(47)[AUTO] [自动获取目标] 自动跟踪目标(48)[CANSEL] [取消目标] 清除正在观察的目标的标志及矢量,取消跟踪第二章基本操作2.1 操作流程以上为基本操作流程图,具体操作随后详细介绍。
船用雷达技术要求和使用要求
船⽤雷达技术要求和使⽤要求1. 主题内容和适⽤范围本标准适⽤于船⽤导航雷达。
1.1 ⽆线电频率雷达设备⼯作的⽆线电频率在任何时刻均应在国际电信联盟颁发的“⽆线电规则”所规定的范围内。
2. ⽬的雷达设备应能相对于本船的其他⽔⾯船舶和障碍物、浮标、海岸线以及导航标志的位置,这将有助于导航和避碰。
设备的安装应满⾜该设备所规定的性能标准。
3. 性能要求所有雷达设备均应满⾜下述最低要求。
3.1 作⽤距离在正常传播条件下,当雷达天线架设在海⾯以上15⽶⾼度时,在⽆杂波的情况下,设备应清楚地显⽰出:3.1.1 海岸线⾼度为60⽶的陆地,距离为20海⾥。
⾼度为6⽶的陆地,距离为7海⾥。
3.1.2 ⽔⾯⽬标对5000吨(总吨,下同)的船舶,不管其⾸向如何,距离为7海⾥。
对10⽶长的⼩船,距离为3海⾥。
对有效反射⾯积约10平⽅⽶的导航浮标之类的⽬标,距离为2海⾥。
3.2 显⽰3.2.1 雷达设备应提供⾸向向上⾮稳定相对平⾯位置显⽰,在没有外部放⼤装置的情况下,其有效显⽰直径不⼩于下列规定:3.2.1.1 500 吨到1600 吨以下的船舶为180毫⽶;3.2.1.2 1600 吨到10000 吨以下的船舶为250毫⽶;3.2.1.3 10000 吨和10000 吨以上的船舶,⼀台雷达的显⽰器为340毫⽶,另⼀台雷达的显⽰器为250毫⽶。
3.2.1.4 若放⼤后的显⽰精度在本标准的精度范围内,也可以使⽤光学放⼤装置。
3.2.1.5 与雷达导航或避碰⽆关的任何信息只允许显⽰在屏幕有效直径的外⾯。
3.2.2 设备应供应下列两组显⽰量程中的任⼀组:3.2.2.1 1.5、3、6、12、24海⾥以及⼀档不⼩于0.5海⾥且不⼤于0.8海⾥的量程组;3.2.2.2 1、2、4、8、16、32海⾥的量程组。
3.2.3 设备还可以提供其他量程。
3.2.3.1 所提供的其他量程应⽐第3.3.2条所要求的最⼩量程更⼩,或者⽐第3.3.2条所要求的最⼤量程更⼤。
船用雷达的操作和使用
4、海浪抑制的调整
按出海浪抑制(A/C SEA)旋钮,并 慢慢右旋,海浪杂波表现为零碎的小点, 以便使隐藏在海浪杂波里的小目标能识别 到,之后,可将按下旋钮锁定。
一般经验是使得船顺风一侧的海浪 杂波消失,迎风一侧的海浪杂波变小些。
第六章 船用导航雷达的操作使用
三、目标的测量
(一)目标距离的测量 1、利用固定距标圈粗略估测目标的距离
置雷达于“ST-BY” 状态
第六章 船用导航雷达的操作使用
FR-7100D型雷达操作面板介绍
一、调整旋钮介绍
图标 旋钮名称及功 能
备注
调谐 调整本振 频率,使fS-fL=FI
雨雪控制 抑制 雨雪引起的杂波
开机30分钟内不断调整,使较 远处目标、较弱目标清新可见 (调谐指示框亮最多)
Anti-Clutter Rain,是利用微 分电路实现的抑制雨雪杂波的
海浪控制 抑制 海浪引起的杂波
增益 调整接收 机的增益
Anti-Clutter Sea,通过减小 近距离目标增益实现的 (R≤4nm)
适当调整增益,可提高目 标分辨力
第六章 船用导航Байду номын сангаас达的操作使用
二、按键介绍
图标 按键含义
按键功能及备注
电源开/关 发射/关
系统开关机,关机时需同时按 下此键和“TX/OFF”键
2、利用“+”字游标测量目标的距离
使“+”字游标的中心与回波内侧相重
3、利合用“VRM”精确测量目标的距 离 使“VRM”圈与回波内侧相切
第六章 船用导航雷达的操作使用
三、目标的测量
(二)目标方位的测量
1、利用“+”字游标测量估测目标的方位
syhoon船用雷达说明书
syhoon船用雷达说明书
一、按下PWR键,绿灯亮,3分钟后出现STAND BY,按下TX/STBY 键,雷达开始工作;再按TX/STBY可停止发射,设备在预备状态。
二、调整SEA、RAIN、GAIN和BRILL钮,选择RANGE量程,调节TURN钮至物标清晰出现在荧光屏上;SEA、RAIN和TURN分别有手动和自动,但是雨雪和海浪不能同时自动。
三、捕捉物标,按下ACQ MANUAL键,移动光标到物标上,按下左键,物标被捕捉。
最多可捕捉50个物标。
四、读取物标数据,按下TGT DATA键,将光标移动到物标上,按下左键,物标数据被读取。
五、取消物标,按下ACQ/CANCEL键,将光标移动到物标上,按下左键,物标被取消。
六、设置方位线、距离圈,按下EBL和VRM键,荧光屏出现方位线、距离圈,旋转EBL和VRM钮,设置方位和距离。
七、按下AZI/MODE键,进行真北、真运动、相对运动等选择。
八、按下PL键改变发射脉冲宽度。
九、按下TRUE/REL、VECT/TIME键进行真矢量和相对矢量选择。
十、按下TM/RM键,进行真运动和相对运动选择。
十一、按下OFF/CENT键进行偏心显示。
船用雷达 详细介绍ppt课件
三、雷达传感器与IBS
现代雷达
IBS的重要组成部分 定位、导航、避碰
主要传感器
雷达 罗经 计程仪 GNSS AIS ECDIS
第二章 船用雷达设备
第一节 雷达发射机(Transmitter)
一、组成部分及作用
至显示器 至接收机 触发脉冲 产生器 低压 电源 来自电源 雷达发射机 发 射 开 关 发射机 脉冲调制器 调制器 磁控管 至天线 特高压 磁控管 调制器 予调制器
船用雷达 详细 介绍
第一章 雷达基本工作原理
引言
Radar —Radio detection and ranging
—无线电探测和测距
雷达:发射微波脉冲 探测目标回波
测定目标信息
第一节 雷达测距与测方位原理
岛屿 本船 Δ t=123.5 μ s 0 方向扫描 90° 本船 245° 岛屿 海图平面 270 245 雷达不能探测目标的背面,因 此目标的后沿是不可见的. 量程: 12 nm EBL 180 雷达平面 固定距标圈 90 目标船 扫描线 HL 回波 (10 nm) 目标
4.发射功率:指峰值功率,一般3~75 kW 1)峰值功率 pt: 在脉冲持续时间内的平均功率 2)平均功率 Pm: 一个脉冲重复周期内输出功率的平均值 3)二者关系 R max t 杂波 p = p p↑→ m tT 天线旁瓣干扰 故障 5.脉冲波形:发射脉冲的包络 理想脉冲: 矩形 波形: u 1)越接近矩形,能量越大, 实际波形:
二. 雷达测方位原理
1、利用收发定向天线 ,只向一个方向发射雷达波且 只接收此方向上的目标的反射回波 2、天线旋转依次向四周发射雷达波,则可探知周围 物标的方位——天线的方向即目标的方向
船用雷达 详细介绍
第二节 微波传输线及雷达天线系统
波导元件
①均匀波导:直、扭、弯、软波导 ②不均匀波导:谐振腔、带销钉的波导、
分支、开缝波导等 波导接头:扼流接头 波导旋转接头:耦合环——探针
(a)Waveguide section
(b) Broad side bend
(d) Elbow
不能随便拆卸调整
Plane surface
245
量程: 12 nm
Fig. 距离与方位测量
本船
目标
Δt=123.5 μs 0 方向扫描
扫描线 HL
回波 (10 nm)
90 方位标志
EBL
180 雷达平面
固定距标圈 荧光屏边缘
第一节 雷达测距与测方位原理
一. 雷达测距原理
1、物理基础:超高频无线电波在空间直线传播 遇物标能良好反射
2、测距公式:R = 1/2·C × t
显示器要求。
V 几十V
6、显示器:平面位置显示器(PPI)。显示与测量目标,目标 回波按目标的实际距离和方位显示在荧光屏上; 且配有测量系统供随时测量。
7、雷达电源:把船电变成雷达所需的中频交流电。 400 ~ 2000 Hz
二、雷达单元构成
1、三单元雷达: 收发机(触发电路、发射机、接收机、收发开关) 显示器、天线、中频电源
3、收发开关:
发射时,关闭接收机,大功率射频脉冲送天线; 接收时,接通接收机,微弱回波能量送接收机。
4、天线:定向收发天线,将发射机送来的射频脉冲聚成细束 集中向一个方向发射,并接收此方向物标反射回来 的雷达波(回波)送接收机。
第二节 雷达的基本组成、作用
5、接收机:超外差式,将微弱回波信号放大千万倍以符合
船用导航雷达
2
按显示 目标动 态方式 不同分
①矢量型
目标动态矢 量显示
②图示型 (PAD型)
目标动态用 PAD显示
精度高、 画面清晰
直观方便
不 如 PAD 直观
精度差、 图象画 电 视 光
栅光标
《航海雷达与ARPA〉第二篇
计程仪
雷达
陀螺罗经
Ch1 绪论
传感器
信号预处理与目标检测
目标船相对速度relspd相对航向relcrs真速度truespd和真航向truecrs5cpatcpa安全界限值mincpamintcpamincpacpa安全界限值允许目标安全通过本船所需的最小会遇距离mintcpatcpa的安全界限值允许目标到达cpa点的最小时间航海雷达与arpa第二篇ch1绪论6在arpa中mincpamintcpa由驾驶员来设定输入7设置mincpamintcpa应考虑的因素1本船大小速度操纵性能若船大速度mincpa大2水域宽阔程度船舶密度若窄密mincpa小3气象条件风浪雾雪若风浪大雾大nincpa大航海雷达与arpa第二篇ch1绪论mincpatcpamintcpa则判断为安全船无碰撞危险mincpatcpamintcpa危险船但尚不紧迫本船应考虑避让措施mintcpa非常危险船本船应立即采取避让措施航海雷达与arpa第二篇ch1绪论图214相对运动雷达人工标绘避碰流程图传感器在crt上观测目标检测目标目标录取选择避让目标确定目标初始位置数据人工标绘避碰作图按规定的时间间隔观测目标位置数据并标绘计算目标的航向航速方位距离cpatcpa分析每个目标速度三角形及避碰三角形计算目标参数人工设定mincpamintcpa设置安全判据危险船
CPA、MIN
设置安全判据
危险船?
TCPA
